Pliage de tôles jusqu'à 1 000 t – grandes tôles et tôles d'acier lourdes
Plier avec précision grandes tôles et tôles d'acier lourdes – jusqu'à 1 000 t de force de pliage sur 6 100 mm de largeur utile, mise en forme à froid de l'acier de construction, de l'acier à grain fin et du Hardox à Lorch.
Jusqu'à 1 000 t de force de pliage
Presse plieuse hydraulique pour tôles lourdes à forte résistance au pliage.
6 100 mm de largeur utile
Plier grandes tôles et longues pièces pliées en une seule passe.
Manutention de charges lourdes
Système de pont roulant 2×25 t pour une manutention sûre des composants de grand format et lourds.
Acier · acier à grain fin · Hardox
Aciers de qualité européens jusqu'au Hardox 400/500 et S1100.
Plier plutôt que souder
Mise en forme à froid sans déformation thermique ni zone affectée thermiquement – résistance accrue, moins de contrôles.
Processus en aval intégrés
Soudage, usinage CNC, sablage et peinture dans le même atelier.
Le pliage chez Bock – pliage en V avec une force de pliage élevée
Lors du pliage (pliage en V), une tôle est mise en forme entre un poinçon et une matrice sous l'effet de la force de pliage. L'angle de pliage, la position de la ligne de pliage et l'ordre des plis sont exécutés sur la presse plieuse hydraulique. Le procédé permet d'obtenir des pièces pliées précises aux contours de pliage linéaires – des simples profilés en L et en U jusqu'aux géométries de pliage à plusieurs étages.
Chez Bock, le pliage est utilisé avant tout pour les grandes tôles d'acier lourdes, qui entrent ensuite dans la composition d'ensembles soudés ou de constructions soudées lourdes. Le pliage constitue ainsi une étape de fabrication en amont – les pièces pliées sont ensuite soudées, usinées par enlèvement de copeaux, sablées ou peintes.

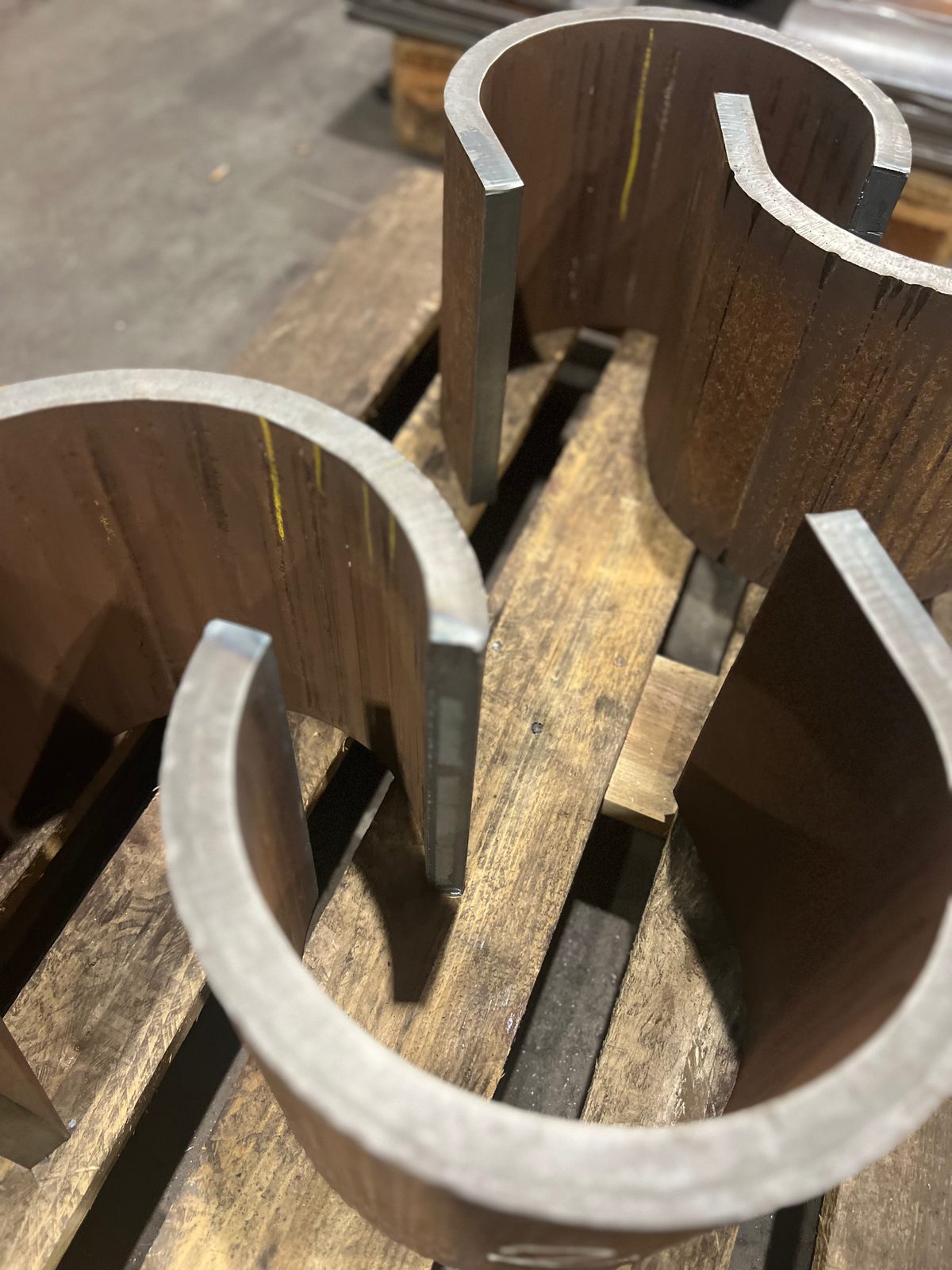

Les pièces pliées en acier, acier à grain fin et Hardox sont fabriquées sur plan ou sur spécification. Pour les géométries de pliage complexes ou les exigences particulières en matière de matériau, la faisabilité est définie au préalable avec le client.
Plier plutôt que souder – une supériorité constructive et économique
La meilleure soudure est l'absence de soudure. Chaque pliage remplace un assemblage soudé – et donc un point faible potentiel de la pièce. Les conceptions modernes privilégient ainsi délibérément le pliage à la soudure, afin de produire des pièces plus résistantes, plus légères et plus économiques.
- Moins de points faibles
- Une soudure constitue toujours un point faible potentiel – effet d'entaille, porosités, caniveaux ou contraintes résiduelles. Un angle plié reste un matériau de base homogène et conserve l'intégralité de sa résistance mécanique.
- Aucune déformation thermique
- Le pliage est une déformation à froid, sans apport de chaleur. Il n'engendre ni déformation thermique, ni travail de dressage, ni modification de la structure – la pièce conserve sa cote et reste parfaitement plane.
- Une résistance accrue de la pièce
- Au niveau du rayon de pliage, le fibrage du matériau reste continu. En l'absence de zone affectée thermiquement (ZAT), le comportement face aux sollicitations dynamiques et vibratoires s'en trouve amélioré.
- Des coûts réduits
- Un pliage remplace plusieurs étapes : préparation du joint, soudage et reprise deviennent inutiles. Cela économise métal d'apport, énergie et temps de cycle – pour un coût unitaire plus bas.
- Moins de contrôles et de documentation
- Là où il n'y a pas de soudure, le contrôle de cordon (VT, PT, MT) et la documentation associée disparaissent. Cela réduit les coûts qualité et accélère la réception.
- Une esthétique soignée
- Des arêtes continues, sans cordons de soudure ni meulage – idéales pour les surfaces visibles, les habillages et les revêtements haut de gamme.
Chez Bock, les procédés de pliage et de soudage sont combinés en interne : là où le pliage est constructivement possible, il remplace la soudure – là où l'assemblage est nécessaire, il est réalisé sous certification DIN EN 1090-2 EXC3. On obtient ainsi des pièces au nombre de soudures minimal, à haute résistance et de qualité reproductible.
Deux presses plieuses hydrauliques — jusqu'à 1 000 t sur 6 100 mm de largeur de travail
Chez Bock, deux presses plieuses hydrauliques sont disponibles : une Weinbrenner d'une force de pliage allant jusqu'à 1 000 t et une Scharringhausen de 550 t — toutes deux sur 6 100 mm de largeur de travail. Elles permettent de plier de grandes tôles et de lourdes tôles d'acier pour lesquelles les presses plieuses standard ne sont pas conçues.
Les pièces lourdes et les grandes pièces pliées peuvent être positionnées et manipulées en toute sécurité grâce au système de pont roulant 2×25 t de la halle de production. Cela permet également de plier des tôles qui, par leurs dimensions ou leur poids, exigent une manutention particulière.
Données machine
| Machine | Force de presse | Longueur de pliage |
|---|---|---|
| Weinbrenner · Presse plieuse | 1 000 t | 6 100 mm |
| Scharringhausen · Presse plieuse | 550 t | 6 100 mm |
Quand le pliage est-il le procédé adapté ?
Le pliage convient tout particulièrement aux exigences et types de composants suivants :

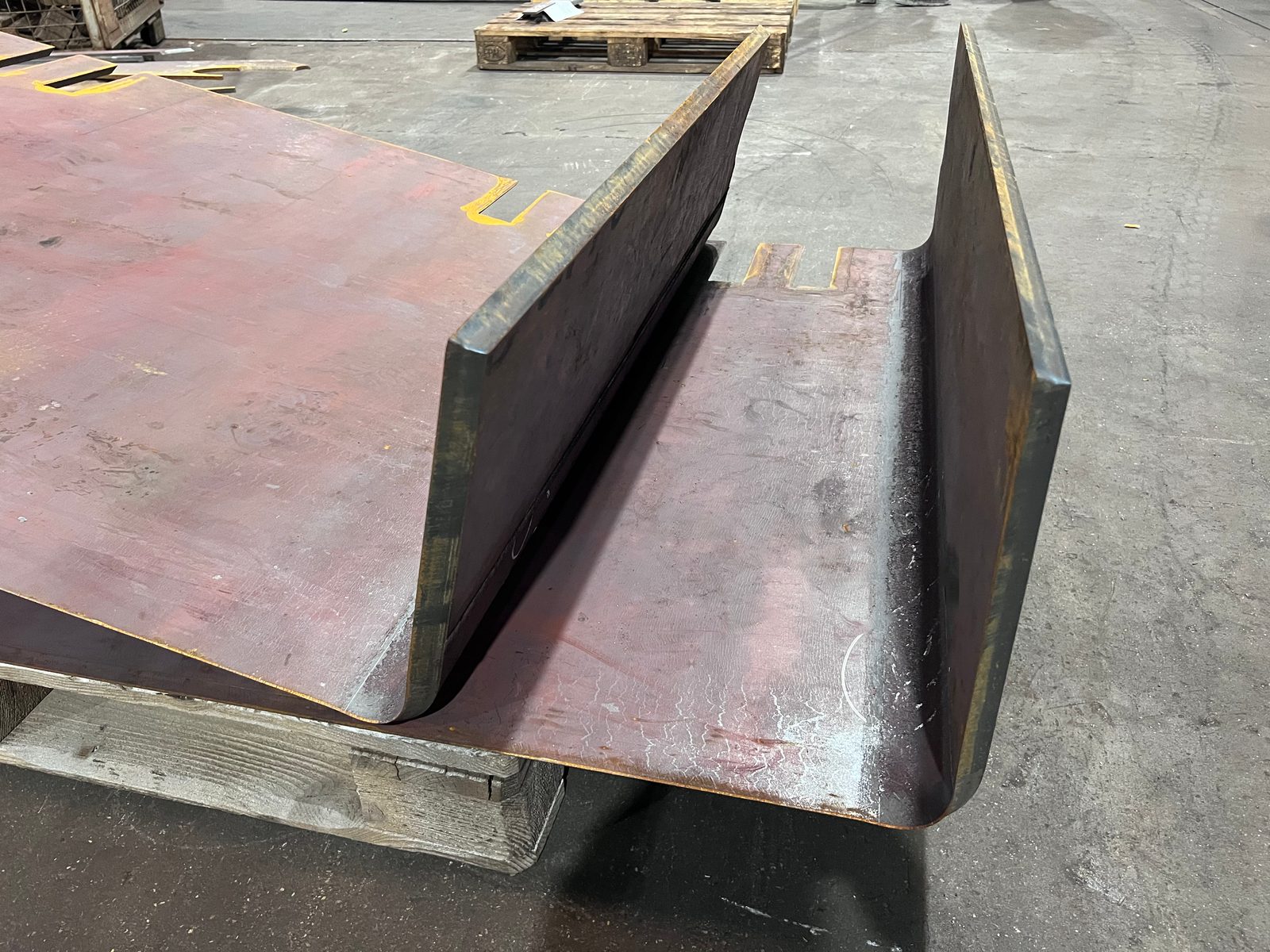

- Contours de pliage linéaires – profilés en L, en U, en Z et profilés caissons
- Grandes tôles et tôles d'acier lourdes à forte résistance au pliage
- Pièces pliées sur plan avec angles et lignes de pliage définis
- Acier de construction, acier à grain fin et Hardox

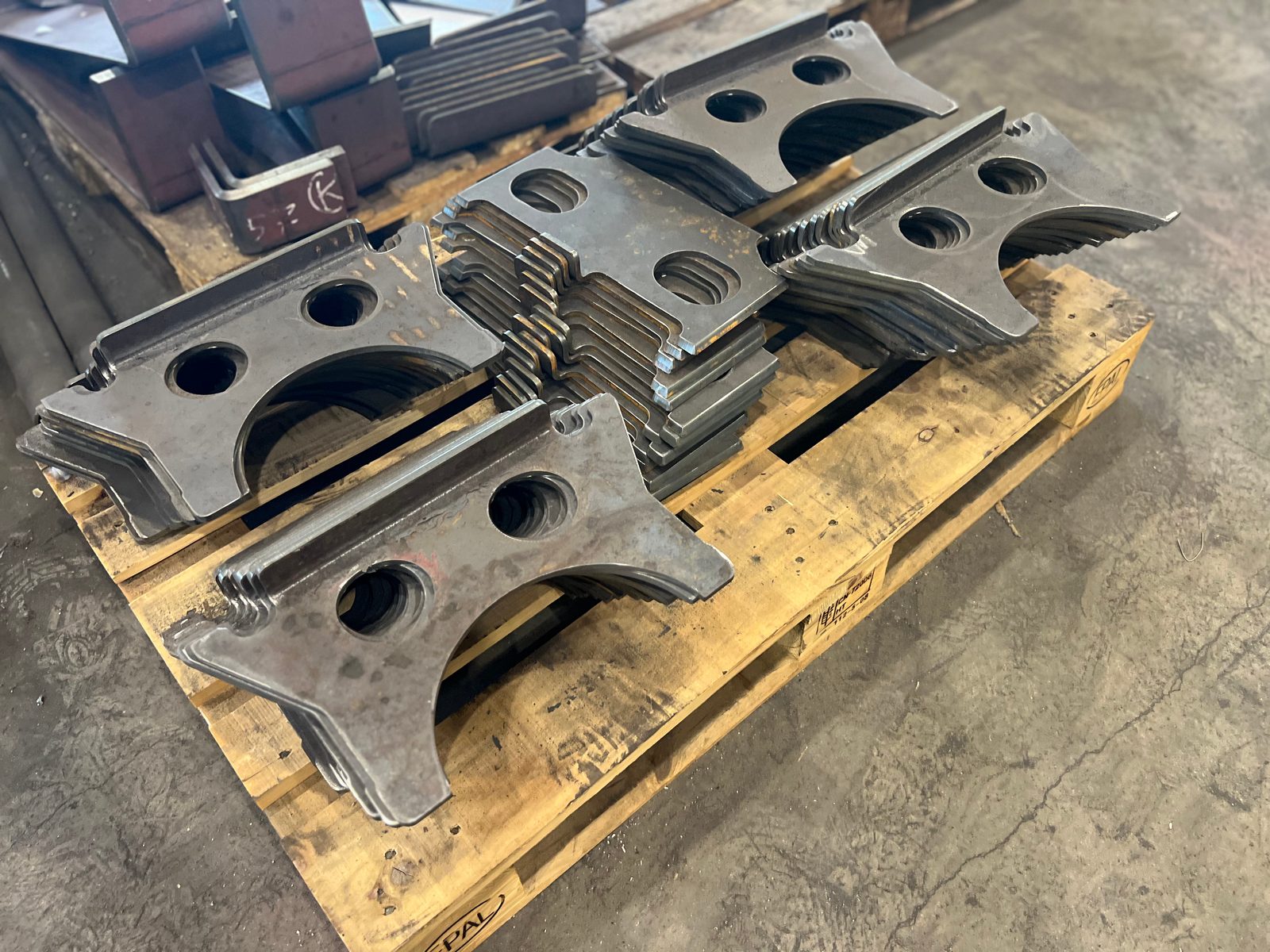

- Pièces pliées comme étape préliminaire pour ensembles soudés et constructions soudées
Pour les formes cylindriques ou liées à un rayon, le roulage (cintrage) est le procédé le mieux adapté. Le pliage et le roulage peuvent être combinés au sein du même atelier – le choix du procédé dépend de la géométrie du composant.
Matériaux adaptés au pliage
Pour le pliage, Bock ne traite que des aciers de qualité européens à l'origine traçable :
- Acier de construction (S235, S355)
- Acier à grain fin et acier de construction à haute résistance
- Hardox (acier résistant à l'usure pour les composants soumis à des sollicitations abrasives)
- Acier inoxydable 1.4301, 1.4571 – résistant à la corrosion
- Autres aciers de construction sur plan ou sur spécification
La qualité du matériau et son origine sont documentées par des certificats et des attestations de contrôle lorsque les exigences du projet ou du client le requièrent.
Fabrication sur plan – système de management de la qualité selon DIN EN ISO 9001:2015
Les pièces pliées sont fabriquées sur plan ou sur spécification technique. Les angles de pliage, la précision dimensionnelle et la position des lignes de pliage sont conformes aux prescriptions du client. Pour des exigences particulières de précision ou de qualité, la faisabilité est définie au préalable.
Bock Maschinenbau exploite un système de management de la qualité certifié selon DIN EN ISO 9001:2015. La fabrication par pliage s'inscrit dans ce cadre qualité – les obligations de documentation et les exigences de contrôle sont convenues selon le projet.
En tant qu'atelier de soudage certifié selon DIN EN 1090-2 EXC3 et EN ISO 3834-2, les pièces pliées sont souvent utilisées comme étape de fabrication en amont pour des ensembles soudés certifiés – l'ensemble du processus de production reste dans un cadre qualité certifié.
Soudage, usinage CNC, peinture et montage selon les besoins
Les pièces pliées obtenues par pliage nécessitent souvent des étapes de fabrication supplémentaires. Les prestations suivantes peuvent être intégrées au déroulement du projet :
- Soudage et assemblage
- Soudage MAG, TIG et à l'arc submergé pour ensembles soudés et constructions soudées lourdes selon DIN EN 1090-2 EXC3.
- Usinage CNC de grandes pièces
- Usinage lourd CNC jusqu'à 50 t, fraisage portique jusqu'à 26 000 mm, tournage vertical jusqu'à Ø 4 800 mm.
- Préparation de surface
- Sablage jusqu'à Sa 2,5 dans une cabine de sablage de grand format.
- Protection anticorrosion et peinture
- Peinture industrielle selon EN ISO 12944 dans une cabine de peinture de 25 × 7 × 6 m.
- Montage
- Pré-montage ou montage partiel de composants lié au projet.
Les pièces pliées peuvent ainsi non seulement être pliées, mais aussi soudées, usinées, sablées, revêtues ou pré-montées – selon l'accord et les exigences du projet, au sein du même atelier.
Applications typiques du pliage
Chez Bock, le pliage est mis en œuvre là où des pièces pliées de grand format ou lourdes sont nécessaires comme étape préliminaire pour des ensembles complexes :

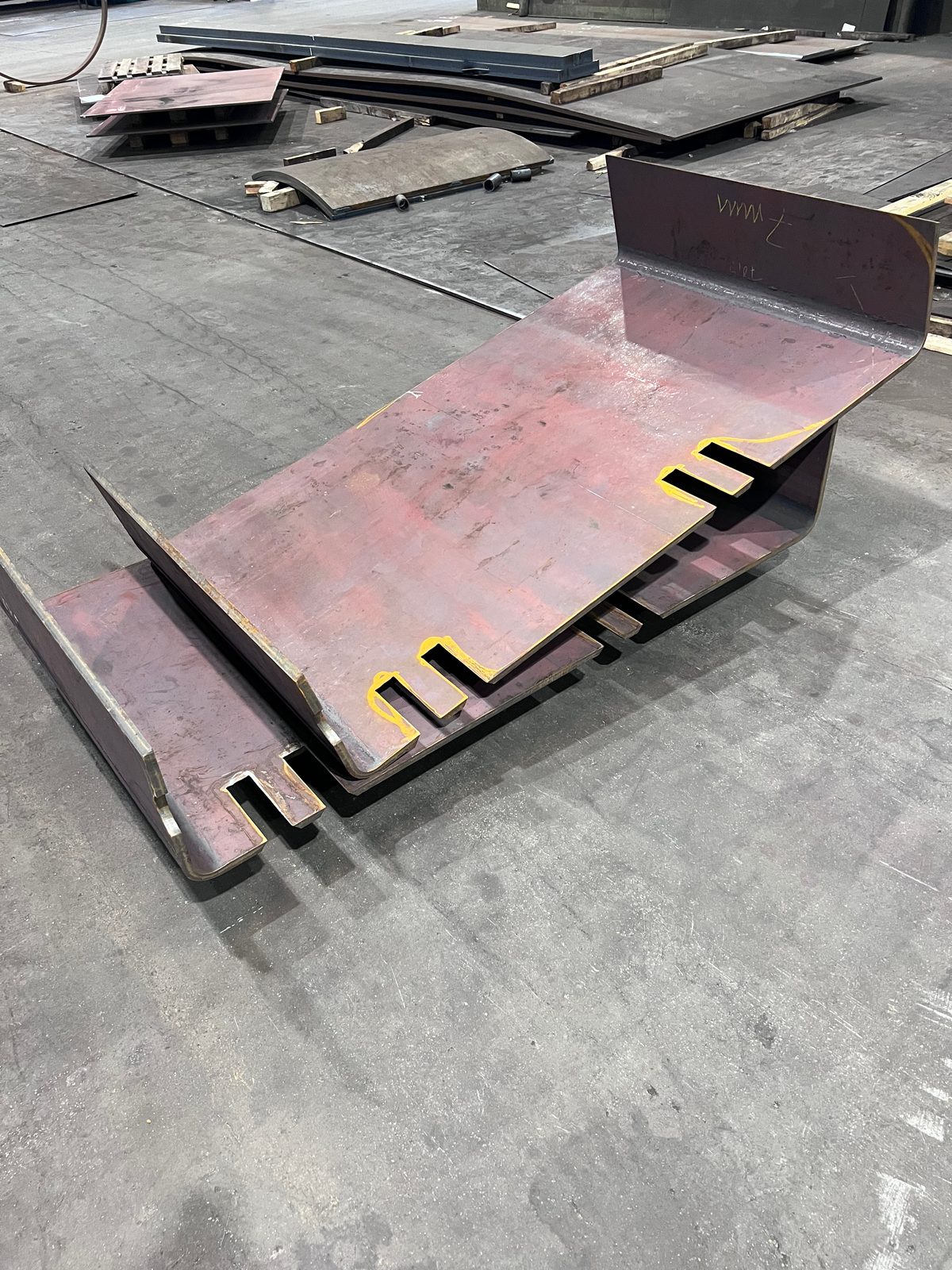

- Cornières, profilés et profilés caissons de grand format en tôle d'acier
- Pièces pliées pour ensembles soudés et constructions soudées lourdes

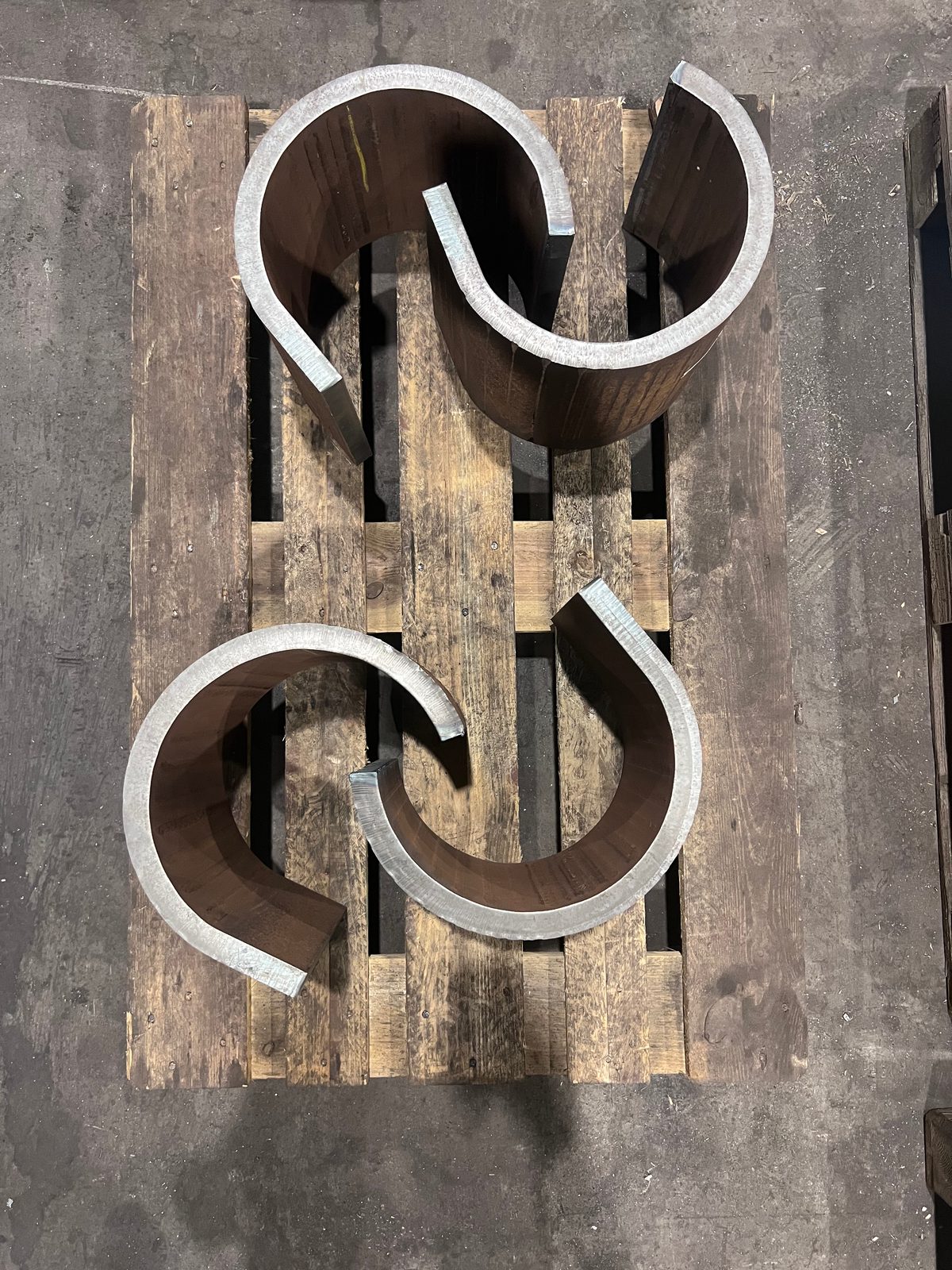

- Pièces pliées en Hardox et acier à grain fin pour composants soumis à l'usure ou à des charges portantes
- Habillages, carters et pièces de structure dans la construction d'installations et de véhicules spéciaux
- Pièces préformées destinées à la suite du processus en usinage lourd CNC
Le pliage complète l'éventail de fabrication pour les ensembles soudés et les constructions soudées lourdes – en tant qu'étape de mise en forme nécessaire en amont pour les pièces pliées issues de tôles d'acier lourdes.
Pliage – pourquoi Bock
Bock Maschinenbau exploite le pliage sur le site de Lorch comme partie intégrante d'un processus complet de fabrication et de qualité :
- Force de pliage
- Presse plieuse offrant jusqu'à 1 000 t de force de pliage
- Largeur utile
- 6 100 mm de largeur utile pour grandes tôles et longues pièces pliées
- Capacité de levage
- Système de pont roulant 2×25 t – manutention sûre des composants de grand format et lourds
- Compétence matériaux
- Aciers de qualité européens tels que l'acier de construction, l'acier à grain fin et le Hardox
- Système de management de la qualité
- DIN EN ISO 9001:2015 et atelier de soudage certifié selon DIN EN 1090-2 EXC3
- Procédés en aval
- Soudage, usinage CNC, sablage, peinture et montage intégrables au sein du même atelier
- Pliage pour la région
- Les constructeurs de réservoirs, d'appareils et de véhicules de la région de Stuttgart et de la région DACH font plier chez nous à Lorch de grandes tôles jusqu'à 6 100 mm – y compris Hardox et aciers à grains fins à haute résistance.
