Cisaillage de tôles & débit – sans apport de chaleur sur la cisaille-guillotine
Cisailler la tôle à la cote avec précision et sans apport de chaleur : la cisaille-guillotine sépare la tôle de façon purement mécanique – arête de coupe propre sans zone affectée thermiquement, sans déformation, directement réutilisable. Grand format jusqu'à 6 100 mm de longueur de coupe à Lorch — Ostalbkreis, région de Stuttgart, sud de l'Allemagne.
Coupe froide, purement mécanique – pas de zone affectée thermiquement, pas de déformation de structure, pas de coloration.
Arête de coupe propre
Arête droite et à faible bavure – directement prête à souder et à plier, sans reprise.
Grand format jusqu'à 6 100 mm
Longueur de coupe jusqu'à 6 100 mm – grandes tôles en une seule passe, adaptée à la fabrication de grandes pièces.
Tôles jusqu'à 15 mm
Les épaisseurs de tôle jusqu'à 15 mm sont séparées de façon purement mécanique.
Économique
Débit rapide et économique pour les tôles minces à moyennes.
Processus intégré
Débit directement en amont du pliage et des ensembles soudés – le tout d'une seule main.

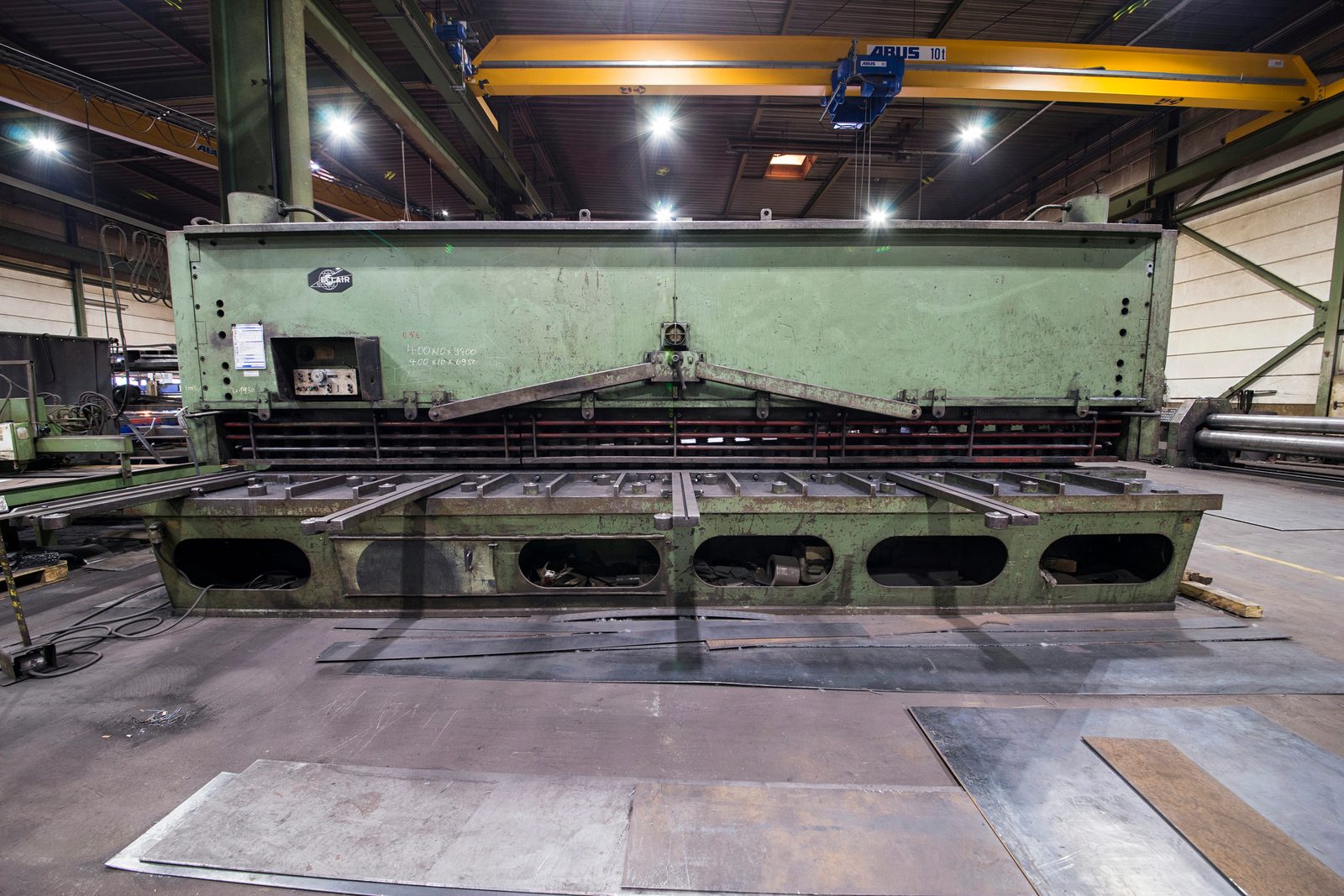

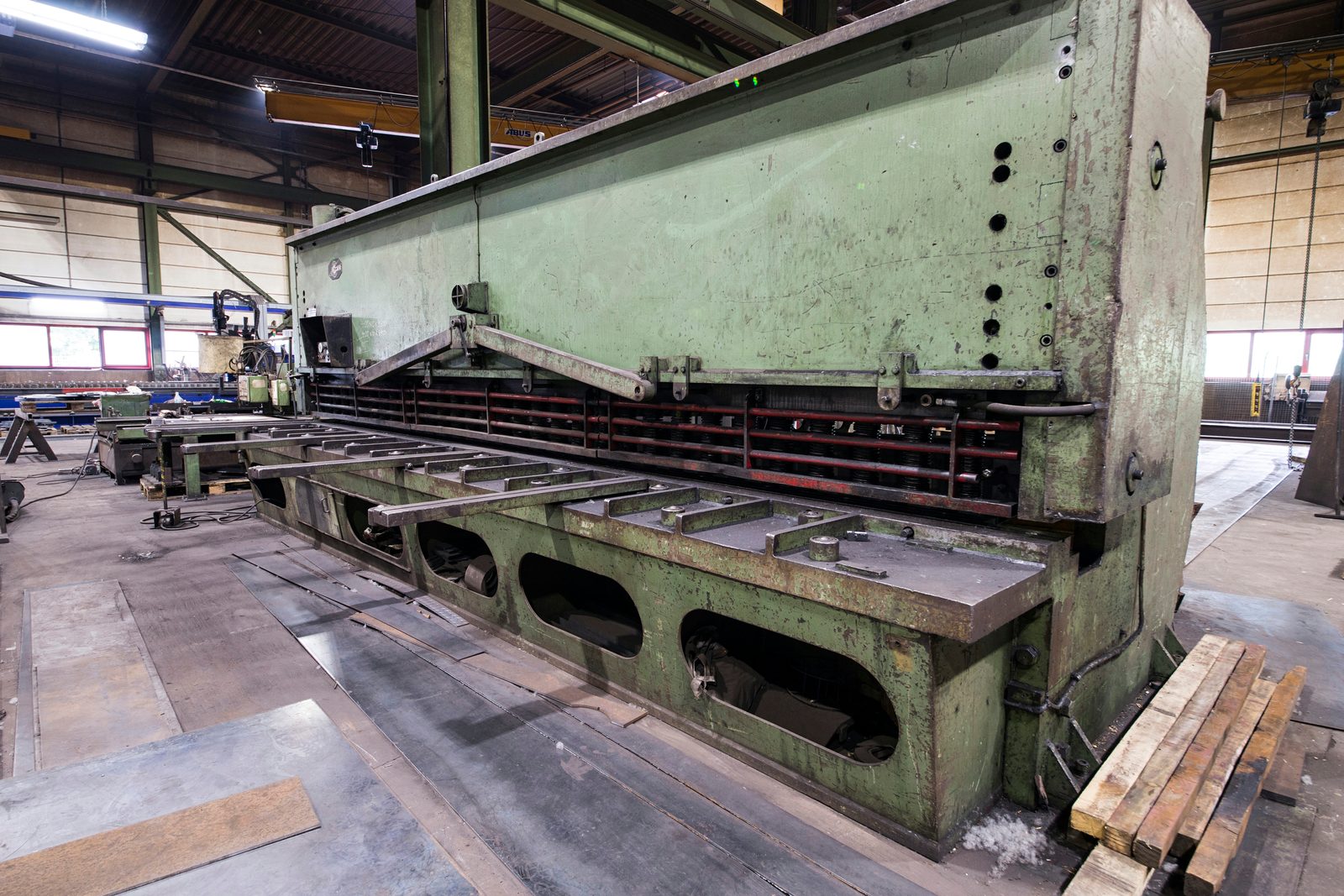

Débit de tôles sur la cisaille-guillotine – procédé et capacité
Le cisaillage de tôles est techniquement une découpe par cisaillage selon DIN 8588 : la tôle est séparée de façon purement mécanique entre deux lames – une lame supérieure cisaille le matériau contre une lame inférieure fixe, entièrement sans chaleur. Le matériau se déforme d'abord élastiquement, puis plastiquement, s'amorce au niveau des arêtes de coupe et est proprement séparé. Contrairement à l'oxycoupage, à la découpe plasma ou laser, aucune zone affectée thermiquement n'apparaît – la structure reste inchangée, la tôle ne se déforme pas et ne présente pas de couleurs de revenu.
La lame supérieure est légèrement inclinée par rapport à la tôle, selon un angle de cisaillement d'environ 2–3°. Ainsi, toute la longueur n'est pas tranchée d'un seul coup, mais progressivement – ce qui réduit considérablement l'effort de coupe nécessaire et rend possibles des coupes très longues. Un presse-tôle bride la tôle avant la coupe et la maintient plane. C'est précisément ce principe qui permet une longueur de coupe allant jusqu'à 6 100 mm.
La cisaille-guillotine de Bock Maschinenbau coupe la tôle jusqu'à 15 mm d'épaisseur sur cette longueur de coupe pouvant atteindre 6 100 mm. On peut ainsi couper à longueur de grandes tôles en une seule passe – un format qui dépasse les 3 000–4 000 mm courants sur les cisailles-guillotines et correspond exactement à la fabrication de grandes pièces qui caractérise Bock.
L'arête cisaillée est droite et à faible bavure et peut être directement réutilisée sans reprise – par exemple comme tôle de base, de liaison ou gousset pour des ensembles soudés, ou comme débit avant le pliage.
Les débits de tôle sont réalisés sur la base de plans ou de listes de cotes – de la pièce unitaire à la série, sans quantité minimale. Pour les tôles minces à moyennes, le cisaillage mécanique est plus rapide et plus économique que les procédés thermiques et se passe de gaz de coupe comme d'usure due à la chaleur.
Le débit est réalisé selon des processus qualité documentés conformes à DIN EN ISO 9001:2015, avec une traçabilité complète des matériaux – comme première étape intégrée de la sous-traitance à Lorch.
L'arête de coupe au cisaillage – perpendiculaire et sans apport de chaleur
Une arête de tôle cisaillée présente une structure caractéristique et propre. Comme la séparation est purement mécanique et froide, elle reste perpendiculaire à la surface de la tôle et exempte de scorie, d'arête d'oxyde et de couleurs de revenu. Les zones typiques de la surface de coupe lors du cisaillage :
Arrondi de bord – le léger arrondi sur l'arête supérieure, là où la lame pénètre.
Zone lisse – la partie principale, brillante et lisse de la surface de coupe (au cisaillage, typiquement 20–60 % de l'épaisseur de tôle).
Zone de rupture – la partie légèrement inclinée où le matériau est définitivement séparé.
Bavure de coupe – formation de bavure seulement minime en arête inférieure, maîtrisée par le jeu de coupe (en coupe ouverte, environ 3–5 % de l'épaisseur de tôle).
Le résultat est une arête droite, à faible bavure et perpendiculaire, qui se laisse directement souder, plier ou usiner sans ébavurage – avec une grande répétabilité sur toute la longueur de coupe.
Le cisaillage mécanique et la découpe thermique se complètent – le bon choix dépend de l'épaisseur de tôle, de la qualité d'arête et de la forme de coupe :
Quand cisailler ?
Débits droits dans des tôles minces à moyennes, lorsqu'une arête propre, sans apport de chaleur ni déformation, est requise.
Quand recourir au thermique ?
Tôles épaisses, découpes intérieures ou contours quelconques – dans ce cas, l'oxycoupage ou la découpe plasma sont le bon choix.
Tôles de base, de liaison et goussets pour ensembles soudés
Débits en amont des pièces pliées et cintrées
Tôles pour la construction de réservoirs, de châssis et la charpente métallique
Tôles de renfort et de doublage dans la fabrication de grandes pièces
Débits unitaires et en série selon plan
Les débits de tôle sont transmis directement au pliage, aux ensembles soudés et à l'usinage CNC – toutes les étapes à Lorch et d'un seul tenant, sans logistique externe.
Le débit de tôles comme étape intégrée de la sous-traitance :
Sans apport de chaleur
Coupe froide, purement mécanique – pas de zone affectée thermiquement, pas de déformation de structure, pas de coloration.
Arête de coupe propre
Arête droite et à faible bavure – directement prête à souder et à plier, sans reprise.
Grand format jusqu'à 6 100 mm
Longueur de coupe jusqu'à 6 100 mm – grandes tôles en une seule passe, adaptée à la fabrication de grandes pièces.
Économique
Débit rapide et économique pour les tôles minces à moyennes.
Processus intégré
Débit directement en amont du pliage et des ensembles soudés – tout d'une seule main à Lorch.
Débit issu de la région
Constructeurs métalliques, serrureries et transformateurs de métaux de l'Ostalbkreis, de la région de Stuttgart et de l'espace DACH font cisailler leurs tôles sur mesure chez nous – depuis le stock, sans quantité minimale.
Quel est l'avantage par rapport à la découpe laser, plasma ou à l'oxycoupage ?
Le cisaillage sépare la tôle de façon purement mécanique, sans chaleur. Il ne se forme aucune zone affectée thermiquement, aucune déformation thermique ni arête d'oxyde – l'arête est immédiatement réutilisable. Pour les tôles minces à moyennes, le cisaillage est plus rapide et plus économique ; pour les tôles épaisses ou les contours quelconques, les procédés thermiques sont le bon choix.
La découpe par cisaillage (DIN 8588) est la séparation mécanique de la tôle entre deux lames – une lame supérieure et une lame inférieure fixe. La tôle se déforme élastiquement, puis plastiquement, s'amorce au niveau des arêtes de coupe et est séparée sans copeaux ni chaleur. La cisaille-guillotine est la machine classique pour les coupes droites par cisaillage sur tôles.
À quoi ressemble l'arête de coupe au cisaillage ?
L'arête présente la structure typique du cisaillage – un léger arrondi de bord, une zone lisse brillante, une petite zone de rupture et une bavure minime. Elle est perpendiculaire à la surface et, la coupe étant froide, exempte de couleurs de revenu et de déformation – donc directement réutilisable.
La tôle se déforme-t-elle au cisaillage ?
Non. La coupe est froide, il n'y a pas de déformation thermique. Un presse-tôle bride la tôle avant la coupe et la maintient plane, et le léger angle de cisaillement de la lame supérieure limite les efforts de coupe – les débits restent ainsi précis et plans.
Jusqu'à quelle épaisseur de tôle pouvez-vous cisailler ?
Sur la cisaille-guillotine, les tôles en acier de construction sont séparées jusqu'à 15 mm. L'épaisseur maximale dépend du matériau – les aciers à haute résistance et inoxydables (inox) réduisent nettement l'épaisseur de coupe possible.
Quelle taille de tôles peut être cisaillée en une seule coupe ?
La longueur de coupe atteint jusqu'à 6 100 mm – les grandes tôles peuvent ainsi être coupées à longueur en une seule passe, en adéquation avec la fabrication de grandes pièces chez Bock.
Réalisez-vous aussi des pièces unitaires et de petites séries ?
Oui. Les débits de tôle sont réalisés sans quantité minimale – de la pièce unitaire à la série courante, selon plan ou liste de cotes.
