Palosje deri në 1.000 t – fletë të mëdha dhe fletë të rënda çeliku
Palosje e saktë e fletëve të mëdha dhe e fletëve të rënda prej çeliku – deri në 1.000 t forcë shtypjeje në 6.100 mm gjerësi pune, formim i ftohtë nga çeliku i konstruksionit, çeliku strukturor me kokërr të imët dhe Hardox në Lorch — Ostalbkreis, rajoni i Stuttgartit, Gjermania jugore.
Deri në 1.000 t forcë shtypjeje
Presë palosëse hidraulike për fletë të rënda me rezistencë të lartë ndaj përkuljes.
6.100 mm gjerësi pune
Palosje e fletëve të mëdha dhe e pjesëve të gjata të palosura në një kalim të vetëm.
Trajtim ngarkesash të rënda
Sistem vinçash 2×25 t për trajtim të sigurt të komponentëve në format të madh dhe të rëndë.
Çelik · çelik strukturor me kokërr të imët · Hardox
Çeliqe cilësorë evropianë deri në Hardox 400/500 dhe S1100.
Palosje në vend të saldimit
Formim i ftohtë pa deformim nga nxehtësia dhe pa zonë të ndikuar nga nxehtësia – qëndrueshmëri më e lartë, më pak përpjekje testimi.
Procese pasuese të integruara
Saldim, përpunim CNC, pastrim me rërë dhe lyerje në të njëjtin uzinë.
Palosja te Bock – përkulje me matricë me forcë të lartë shtypjeje
Gjatë palosjes (përkuljes me matricë) një fletë përkulet midis grushtit dhe matricës nën forcë shtypjeje. Këndi i përkuljes, pozicioni i vijës së përkuljes dhe radha e palosjeve ekzekutohen në presën palosëse hidraulike. Procedura mundëson pjesë të palosura të sakta me kontura lineare përkuljeje – nga profile të thjeshta L dhe U deri te gjeometri përkuljeje shumështresore.
Te Bock palosja përdoret para së gjithash për fletë çeliku në format të madh dhe të rënda, të cilat më pas hyjnë në nënmontime të salduara ose në konstruksione të rënda të salduara. Palosja është këtu një hap prodhimi paraprijës – pjesët e përkulura më pas saldohen, përpunohen me heqje ashkle, pastrohen ose lyhen.
Pjesët e palosura nga çeliku, çeliku strukturor me kokërr të imët dhe Hardox prodhohen sipas vizatimit ose specifikimit. Për gjeometri komplekse përkuljeje ose kërkesa të veçanta materiali, realizueshmëria përcaktohet paraprakisht me klientin.
Palosje në vend të saldimit – konstruktivisht më e mirë dhe ekonomike
Qepja më e mirë e saldimit është mungesa e qepjes. Çdo palosje zëvendëson një lidhje saldimi – dhe kështu një pikë të mundshme të dobët në komponent. Konstruksionet moderne mbështeten prandaj me qëllim te palosja në vend të saldimit, që komponentët të prodhohen më të fortë, më të lehtë dhe më ekonomikë.
- Më pak pika të dobëta
- Një qepje saldimi është gjithmonë një pikë e mundshme e dobët – përmes efektit të çentrit, poreve, çentrave të depërtimit ose tensioneve të mbetura. Një qoshe e palosur mbetet material bazë homogjen dhe e ruan qëndrueshmërinë e plotë të materialit.
- Pa deformim nga nxehtësia
- Palosja është formim i ftohtë pa futje nxehtësie. Nuk lind deformim termik, as përpjekje drejtimi dhe as ndryshim i strukturës – komponenti mbetet me përmasa të përpikta dhe i rrafshët.
- Qëndrueshmëri më e lartë e komponentit
- Te rrezja e përkuljes rrjedha e fibrave të materialit vazhdon pa ndërprerje. Pa zonë të ndikuar nga nxehtësia (ZIN) del një sjellje më e mirë nën ngarkesë dinamike dhe lëkundëse.
- Kosto më të ulëta
- Një palosje zëvendëson disa hapa pune: përgatitja e qepjes, saldimi dhe përpunimi pasues bien. Kjo kursen material shtesë, energji dhe kohë kalimi – me kosto më të ulëta për copë.
- Më pak përpjekje testimi dhe dokumentimi
- Aty ku nuk ka qepje, bie testimi i qepjes (VT, PT, MT) dhe përpjekja përkatëse e dokumentimit. Kjo i redukton kostot e cilësisë dhe e përshpejton pranimin.
- Pamje e pastër
- Buzë të vazhdueshme pa kordone saldimi dhe pa punime bluarjeje – ideale për sipërfaqe të dukshme, veshje dhe mbulesa cilësore.
Te Bock proceset e palosjes dhe të saldimit kombinohen nga një dorë e vetme: aty ku palosja është konstruktivisht e mundur, ajo e zëvendëson qepjen e saldimit – aty ku duhet bashkuar, kjo bëhet e certifikuar sipas DIN EN 1090-2 EXC3. Kështu lindin komponentë me numër minimal qepjesh, qëndrueshmëri të lartë dhe cilësi të riprodhueshme.
Dy presa palosëse hidraulike – deri në 1.000 t në 6.100 mm gjerësi pune
Te Bock janë në dispozicion dy presa palosëse hidraulike: një Weinbrenner me deri në 1.000 t forcë shtypjeje dhe një Scharringhausen me 550 t – të dyja në 6.100 mm gjerësi pune. Kështu mund të palosen fletë të mëdha dhe fletë të rënda çeliku, për të cilat presat standarde palosëse nuk janë projektuar.
Pjesët e rënda dhe pjesët e palosura në format të madh mund të pozicionohen dhe të trajtohen me siguri përmes sistemit të vinçave 2×25 t të hallës së prodhimit. Kjo mundëson edhe palosjen e fletëve që për shkak të përmasave ose peshës së tyre kërkojnë një trajtim të veçantë.
Të dhënat e makinerisë
| Makineria | Forca e shtypjes | Gjatësia e përkuljes |
|---|---|---|
| Weinbrenner · Presë palosjeje | 1.000 t | 6.100 mm |
| Scharringhausen · Presë palosjeje | 550 t | 6.100 mm |
Kur është palosja procedura e duhur?
Palosja përshtatet veçanërisht për kërkesat dhe llojet e mëposhtme të komponentëve:
- Kontura lineare përkuljeje – profile L, profile U, profile Z dhe profile kutore
- Fletë të mëdha dhe fletë të rënda çeliku me rezistencë të lartë ndaj përkuljes
- Pjesë të palosura sipas vizatimit me kënde dhe vija përkuljeje të përcaktuara
- Çelik konstruksioni, çelik strukturor me kokërr të imët dhe Hardox
- Pjesë të përkulura si shkallë paraprake për nënmontime dhe konstruksione të salduara
Për forma cilindrike ose me rreze, rrumbullakimi (mbështjellja) është procedura më e përshtatshme. Palosja dhe rrumbullakimi mund të kombinohen në të njëjtin uzinë – zgjedhja e procedurës varet nga gjeometria e komponentit.
Materiale të përshtatshme për palosjen
Bock përpunon te palosja kryesisht çeliqe cilësorë evropianë me prejardhje të gjurmueshme:
- Çelik konstruksioni (S235, S355)
- Çelik strukturor me kokërr të imët dhe çelik strukturor me qëndrueshmëri të lartë
- Hardox (çelik rezistent ndaj konsumit për komponentë të ngarkuar nga gërryerja)
- Çelik inoks 1.4301, 1.4571 – rezistent ndaj korrozionit
- Çeliqe të tjerë strukturorë sipas vizatimit ose specifikimit
Cilësia e materialit dhe prejardhja e tij dokumentohen përmes dëshmive dhe certifikatave të testimit kur ka specifikime përkatëse projekti ose klienti.
Prodhim sipas vizatimit – sistem i menaxhimit të cilësisë sipas DIN EN ISO 9001:2015
Pjesët e palosura prodhohen sipas vizatimit ose specifikimit teknik. Këndi i përkuljes, saktësia e përmasave dhe pozicionet e vijave të përkuljes varen nga specifikimet e klientit. Për kërkesa të veçanta saktësie ose cilësie, realizueshmëria përcaktohet paraprakisht.
Bock Maschinenbau zbaton një sistem të certifikuar të menaxhimit të cilësisë sipas DIN EN ISO 9001:2015. Prodhimi i palosjes është i integruar në këtë kornizë cilësie – detyrimet e dokumentimit dhe kërkesat e testimit merren vesh sipas projektit.
Si ndërmarrje e certifikuar e specializuar për saldim sipas DIN EN 1090-2 EXC3 dhe EN ISO 3834-2, pjesët e palosura përdoren shpesh si shkallë paraprijëse prodhimi për nënmontime të certifikuara të salduara – i gjithë procesi i prodhimit mbetet në një kornizë të certifikuar cilësie.
Saldim, përpunim CNC, lyerje dhe montim sipas nevojës
Pjesët e palosura që prodhohen me palosje shpesh kërkojnë hapa të mëtejshëm prodhimi. Shërbimet e mëposhtme mund të integrohen në rrjedhën e projektit:
- Saldim dhe bashkim
- Saldim MAG, TIG dhe nën fluks për nënmontime të salduara dhe konstruksione të rënda të salduara sipas DIN EN 1090-2 EXC3.
- Përpunim CNC i pjesëve të mëdha
- Përpunim i rëndë CNC deri në 50 t, freza portale deri në 26.000 mm, tornim karuseli deri në Ø 4.800 mm.
- Përgatitje e sipërfaqes
- Pastrim me rërë deri në Sa 2,5 në një kabinë pastrimi në format të madh.
- Mbrojtje nga korrozioni dhe lyerje
- Lyerje industriale sipas EN ISO 12944 në një kabinë lyerjeje 25 × 7 × 6 m.
- Montimi
- Paramontim ose montim i pjesshëm i komponentëve sipas projektit.
Kështu pjesët e palosura mund jo vetëm të përkulen, por edhe të saldohen, të përpunohen, të pastrohen, të vishen ose të paramontohen – sipas marrëveshjes dhe kërkesës së projektit brenda të njëjtit uzinë.
Zbatime tipike për palosjen
Palosja te Bock përdoret atje ku nevojiten pjesë të palosura në format të madh ose të rënda si shkallë paraprake për nënmontime komplekse:
- Kënde, profile dhe profile kutore në format të madh nga fletëmetali prej çeliku
- Pjesë të palosura për nënmontime të salduara dhe konstruksione të rënda të salduara
- Pjesë të përkulura nga Hardox dhe çeliku strukturor me kokërr të imët për komponentë të ngarkuar nga konsumi ose nga ngarkesa
- Veshje, karkasa dhe pjesë strukturore në ndërtimin e impianteve dhe të automjeteve speciale
- Pjesë të paraformuara për përpunim të mëtejshëm në heqjen e rëndë të ashklës CNC
Palosja e plotëson spektrin e prodhimit për nënmontimet e salduara dhe konstruksionet e rënda të salduara – si hap i domosdoshëm paraprijës i formimit për pjesë të palosura nga fletë të rënda çeliku.
Përmbledhje e shërbimeve: prodhim me kontratë dhe konstruksione çeliku
Pamje nga prodhimi i pjesëve të palosura

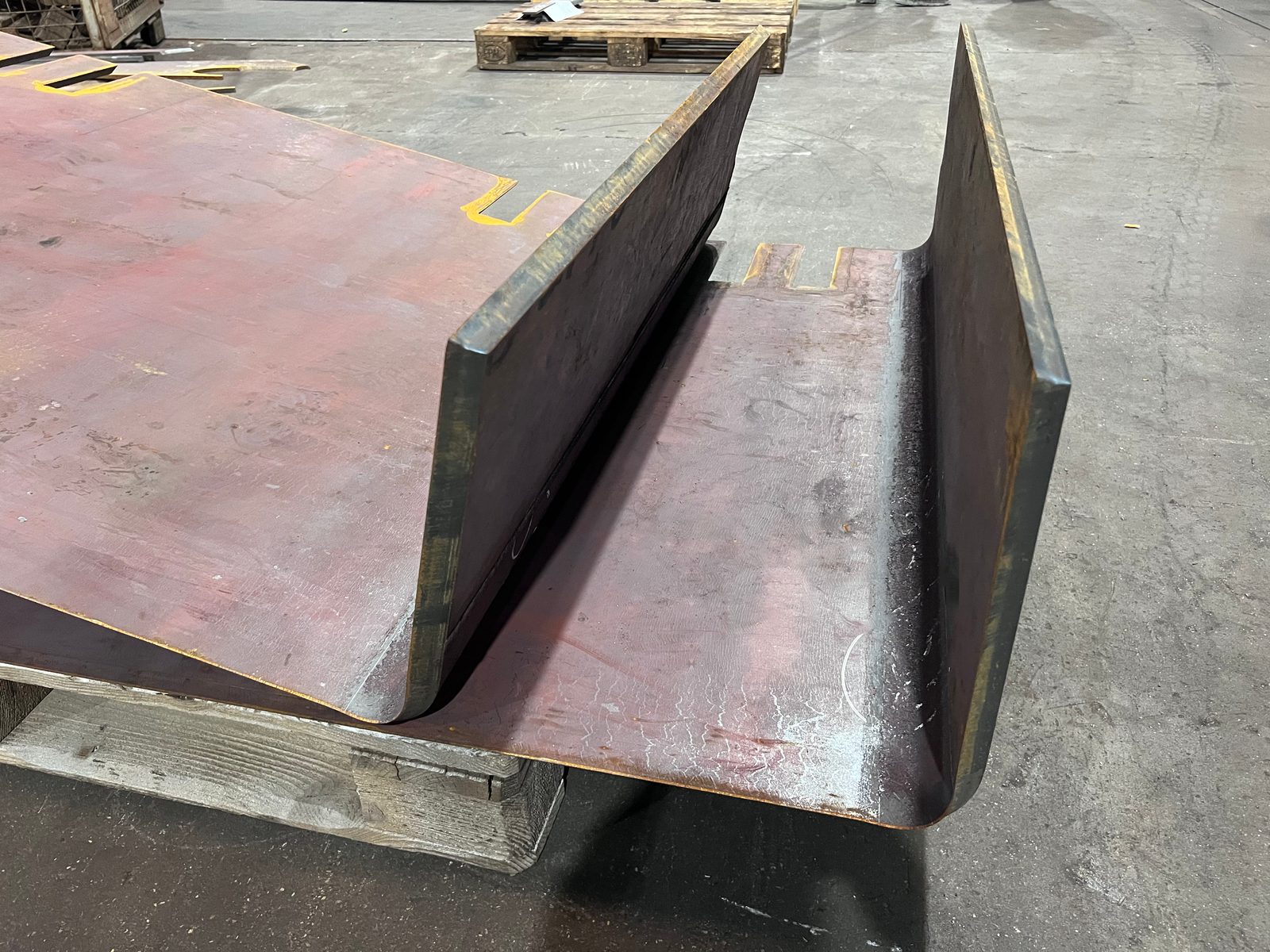

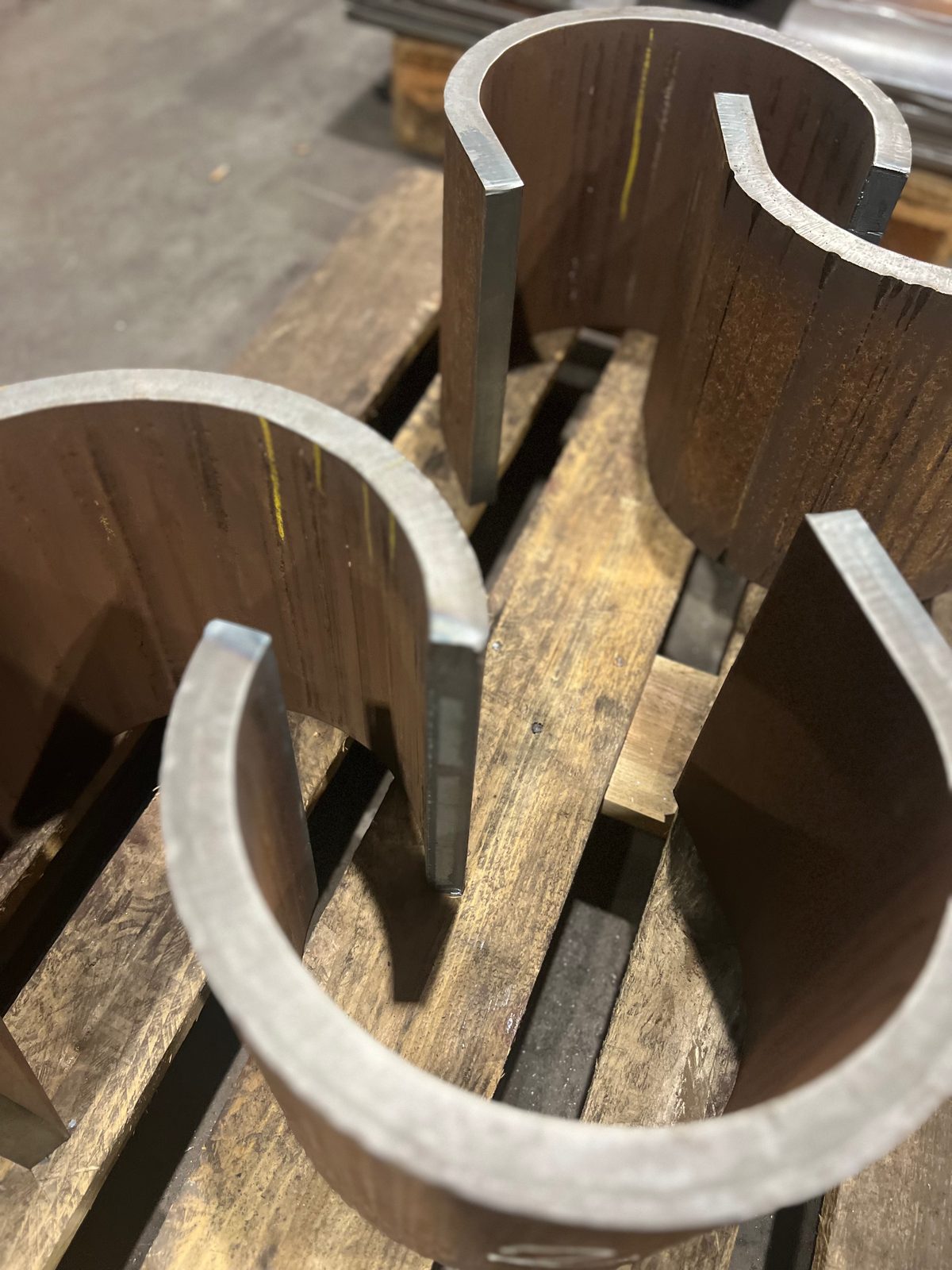

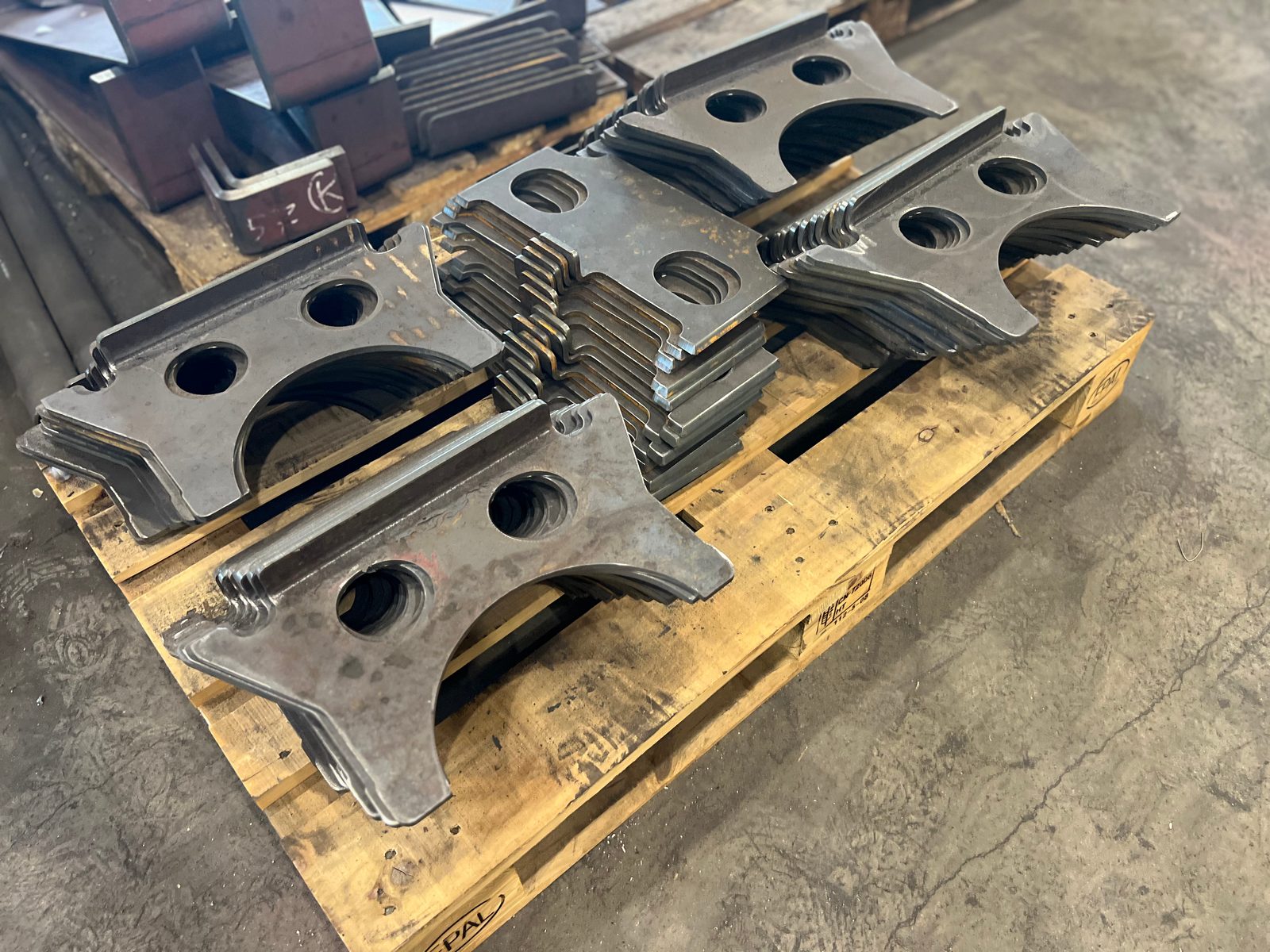

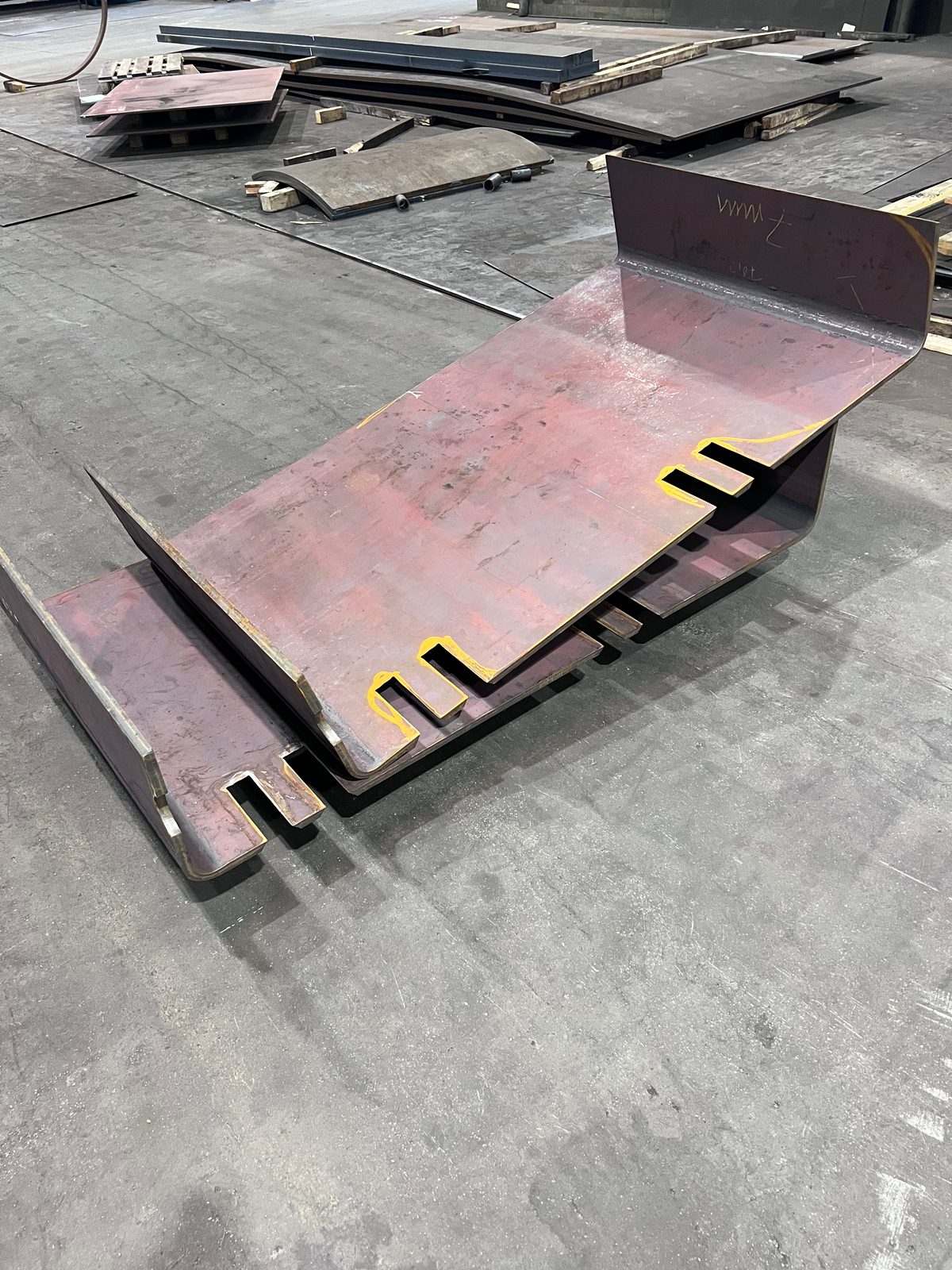

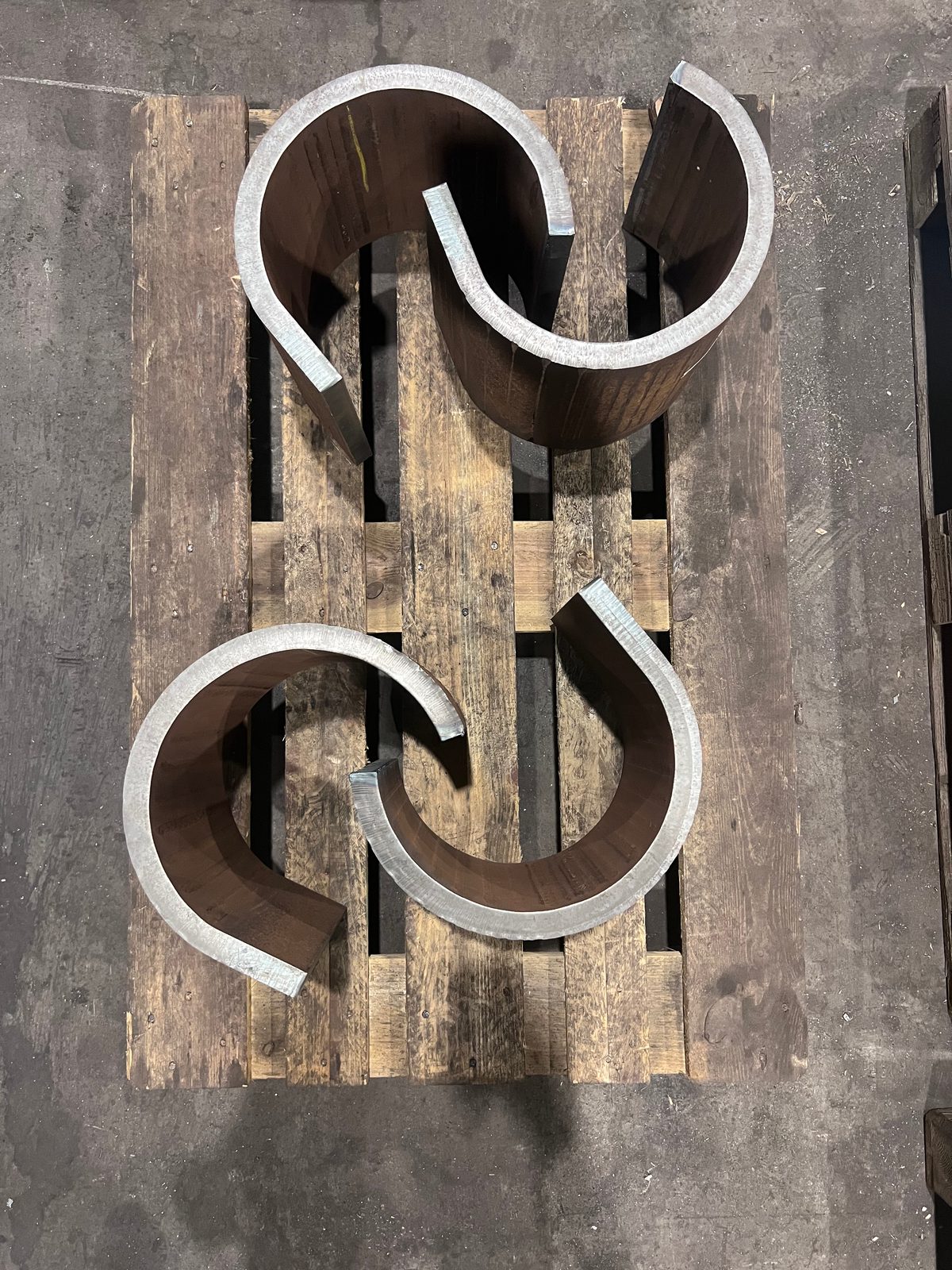

Pjesë të vërteta të palosura nga prodhimi ynë në Lorch – nga guaska Hardox me mure të trasha, te profilet Z dhe U, deri te konsola e palosur.
Palosje – pse Bock
Bock Maschinenbau e ushtron palosjen në vendndodhjen Lorch si pjesë e një procesi të plotë prodhimi dhe cilësie:
- Forca e shtypjes
- Presë palosëse me deri në 1.000 t forcë shtypjeje
- Gjerësi pune
- 6.100 mm gjerësi pune për fletë të mëdha dhe pjesë të gjata të palosura
- Kapacitet vinçash
- Sistem vinçash 2×25 t – trajtim i sigurt i komponentëve në format të madh dhe të rëndë
- Kompetencë në materiale
- Çeliqe cilësorë evropianë si çelik konstruksioni, çelik strukturor me kokërr të imët dhe Hardox
- Sistemi i menaxhimit të cilësisë
- DIN EN ISO 9001:2015 dhe ndërmarrje e certifikuar e specializuar për saldim sipas DIN EN 1090-2 EXC3
- Procese pasuese
- Saldimi, përpunimi CNC, pastrimi me rërë, lyerja dhe montimi të integrueshme në të njëjtin uzinë
- Formim për rajonin
- Ndërtuesit e enëve, të aparateve dhe të automjeteve nga rajoni i Stuttgartit dhe hapësira DACH i palosin fletët e mëdha deri në 6.100 mm te ne në Lorch – edhe Hardox dhe çeliqe me kokërr të imët me qëndrueshmëri të lartë.
Kontakt
Projekti juaj — drejtpërdrejt nga rajoni
Na dërgoni kërkesën tuaj për përpunim me kontratë, konstruksione çeliku ose ndërtim makinerish speciale — ju përgjigjemi shpejt.
Kërkoni palosje
Për një vlerësim të parë ju lutemi na komunikoni vizatimin ose specifikimin teknik, materialin, trashësinë e fletës, gjeometrinë e përkuljes dhe sasinë. Ne kontrollojmë përshtatshmërinë dhe hartojmë një ofertë sipas projektit.
