Ohraňování do 1 000 t – velké plechy a těžké ocelové plechy
Přesně ohraňujte velké plechy a těžké ocelové plechy – až 1 000 t lisovací síly na pracovní šířce 6 100 mm, tváření za studena z konstrukční oceli, jemnozrnné konstrukční oceli a Hardoxu v Lorchu.
Až 1 000 t lisovací síly
Hydraulický ohraňovací lis pro těžké plechy s vysokým odporem proti ohýbání.
Pracovní šířka 6 100 mm
Velké plechy a dlouhé ohýbané díly ohraníte v jednom tahu.
Manipulace s těžkými břemeny
Jeřábový systém 2×25 t pro bezpečnou manipulaci s velkoformátovými a těžkými díly.
Ocel · jemnozrnná ocel · Hardox
Evropské kvalitní oceli až po Hardox 400/500 a S1100.
Ohraňovat místo svařovat
Tváření za studena bez tepelné deformace a bez tepelně ovlivněné oblasti – vyšší pevnost, méně zkoušek.
Integrované navazující procesy
Svařování, CNC obrábění, pískování a lakování v témže závodě.
Ohraňování ve společnosti Bock – ohýbání v zápustce s vysokou lisovací silou

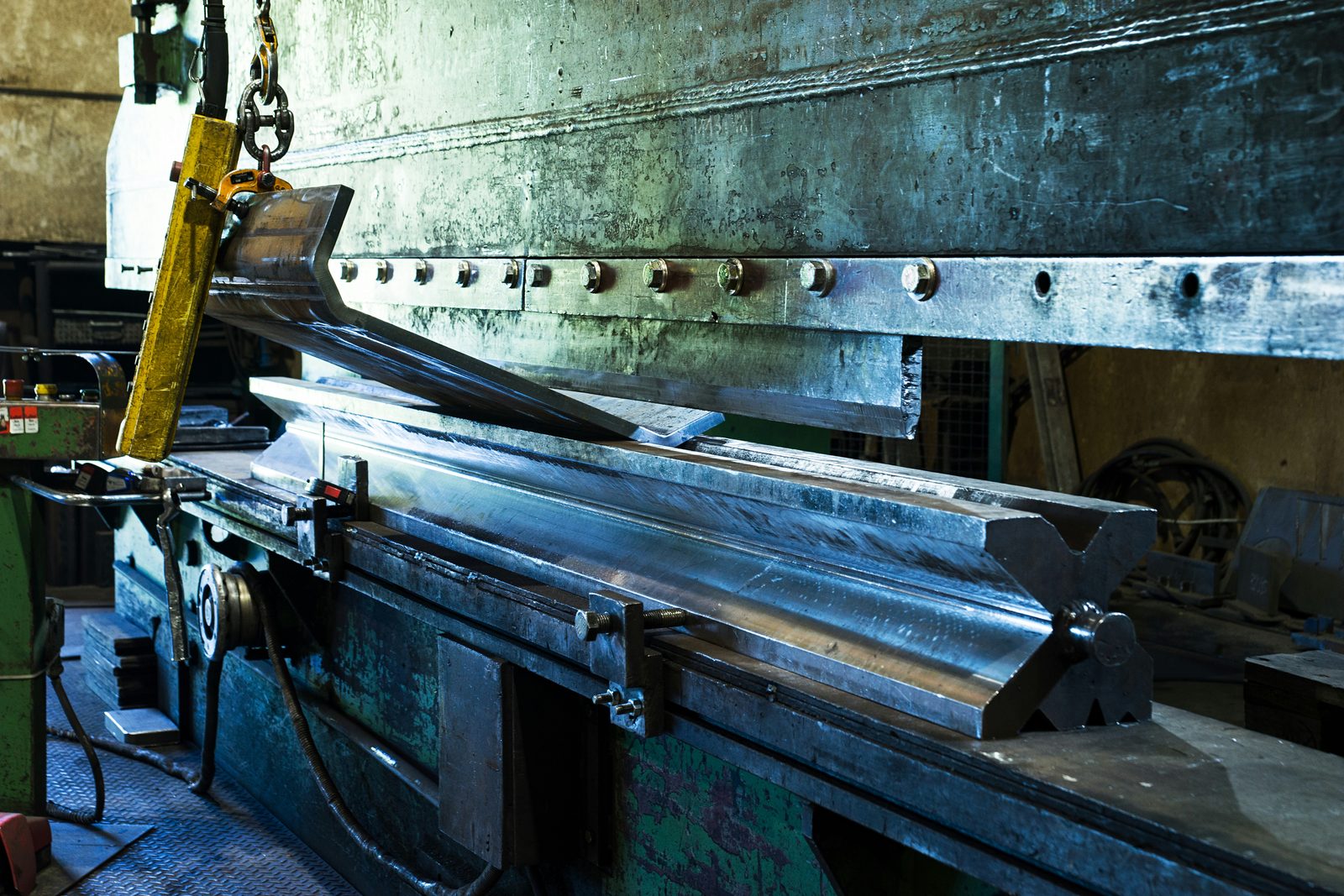

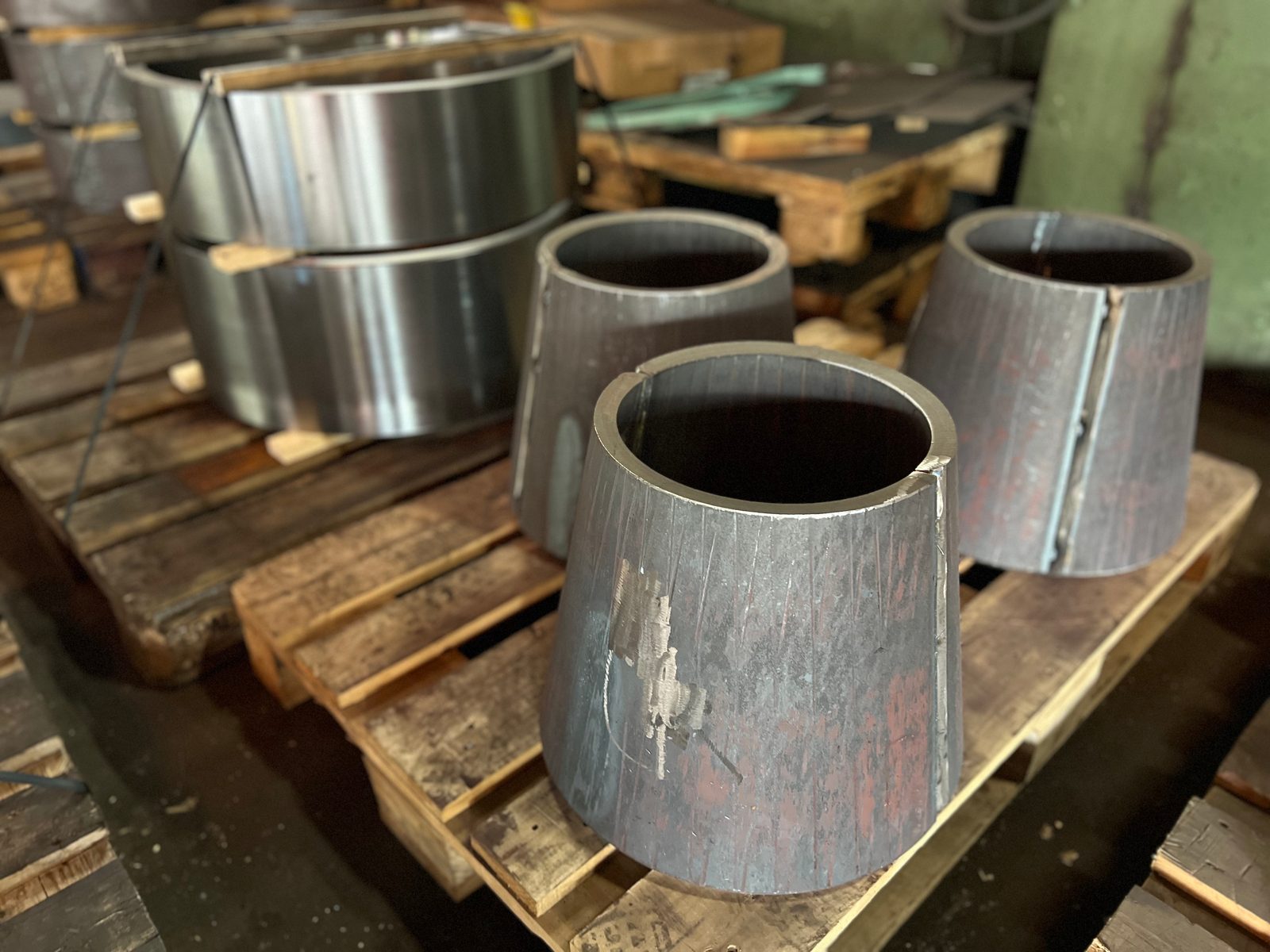

Při ohraňování (ohýbání v zápustce) se plech ohýbá mezi razníkem a matricí pod lisovací silou. Úhel ohybu, poloha linie ohybu a pořadí hran se provádějí na hydraulickém ohraňovacím lisu. Metoda umožňuje přesné ohýbané díly s lineárními konturami ohybu – od jednoduchých L a U profilů až po vícestupňové geometrie ohybu.
Ve společnosti Bock se ohraňování používá především pro velkoformátové a těžké ocelové plechy, které následně vstupují do svařovaných sestav nebo těžkých svařovaných konstrukcí. Ohraňování je přitom předřazeným výrobním krokem – ohýbané díly se poté svařují, třískově obrábějí, otryskávají nebo lakují.
Ohýbané díly z oceli, jemnozrnné konstrukční oceli a Hardoxu se vyrábějí podle výkresu nebo specifikace. U složitých geometrií ohybu nebo zvláštních materiálových požadavků se vyrobitelnost předem dohodne se zákazníkem.
Ohýbání místo svařování – konstrukčně chytřejší a hospodárnější
Nejlepší svar je žádný svar. Každý ohyb nahrazuje svarový spoj – a tím i potenciální slabé místo dílu. Moderní konstrukce proto cíleně sázejí na ohýbání místo svařování, aby byly díly pevnější, lehčí a hospodárnější.
- Méně slabých míst
- Svar je vždy potenciálním slabým místem – kvůli vrubovému účinku, pórům, zápalům nebo vnitřnímu pnutí. Ohnutý roh zůstává homogenním základním materiálem a zachovává si plnou pevnost materiálu.
- Žádná tepelná deformace
- Ohýbání je tváření za studena bez vnesení tepla. Nevzniká žádná tepelná deformace, žádné rovnání ani změna struktury – díl si zachovává rozměrovou přesnost a rovinnost.
- Vyšší pevnost dílu
- V oblasti ohybu zůstává průběh vláken materiálu nepřerušený. Bez tepelně ovlivněné oblasti (TOO) se dosahuje lepšího chování při dynamickém a kmitavém namáhání.
- Nižší náklady
- Jeden ohyb nahrazuje několik pracovních kroků: odpadá příprava svaru, svařování i dokončovací obrábění. To šetří přídavný materiál, energii a průběžnou dobu – při nižších nákladech na kus.
- Méně kontroly a dokumentace
- Kde není svar, odpadá jeho kontrola (VT, PT, MT) i související dokumentace. To snižuje náklady na kvalitu a urychluje přejímku.
- Čistý vzhled
- Souvislé hrany bez svarových housenek a broušení – ideální pro viditelné plochy, kryty a kvalitní povrchové úpravy.
Ve společnosti Bock kombinujeme ohýbání a svařování z jedné ruky: kde je ohýbání konstrukčně možné, nahrazuje svar – kde je nutné spojovat, probíhá to certifikovaně podle DIN EN 1090-2 EXC3. Tak vznikají díly s minimálním počtem svarů, vysokou pevností a reprodukovatelnou kvalitou.

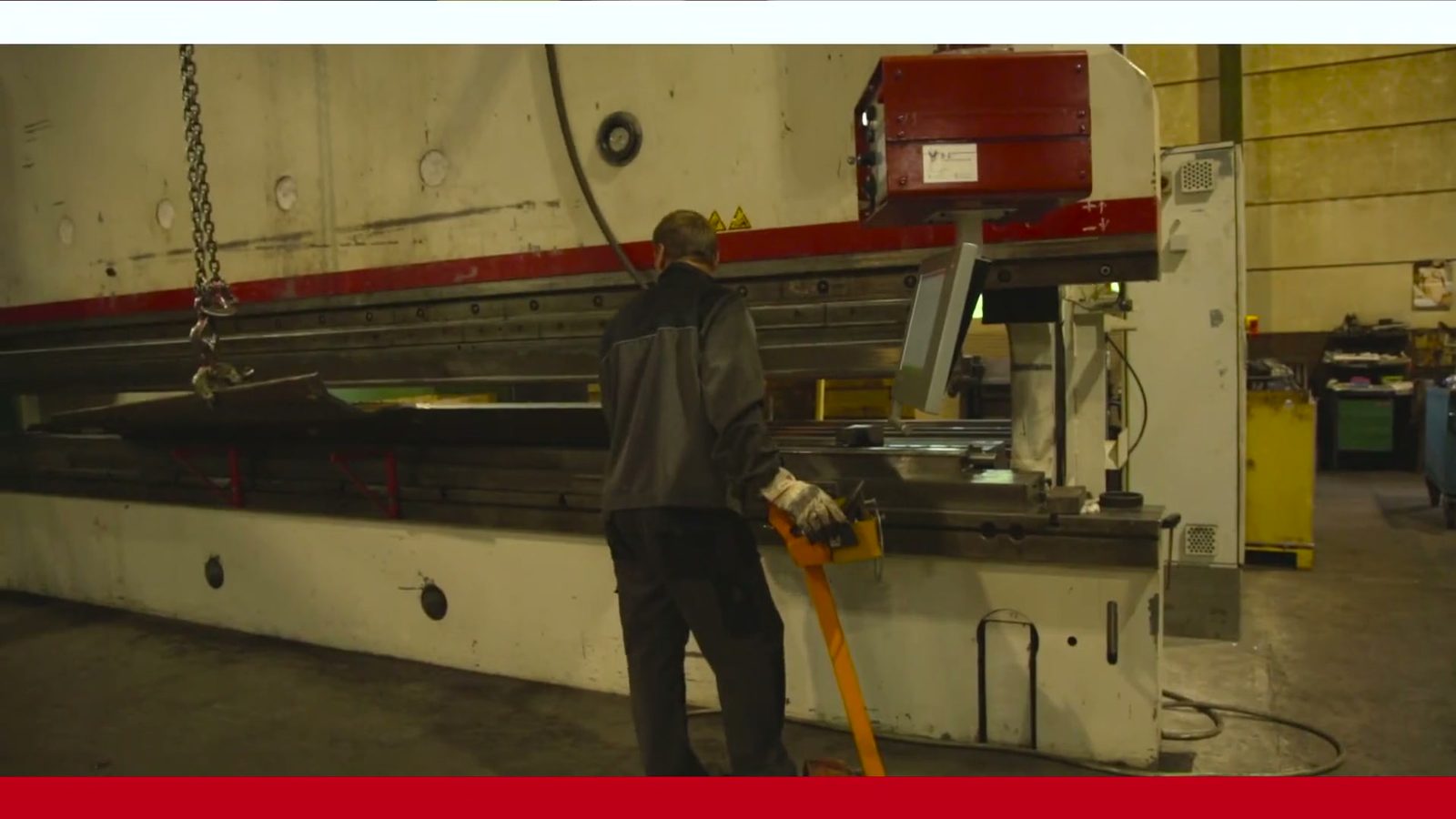

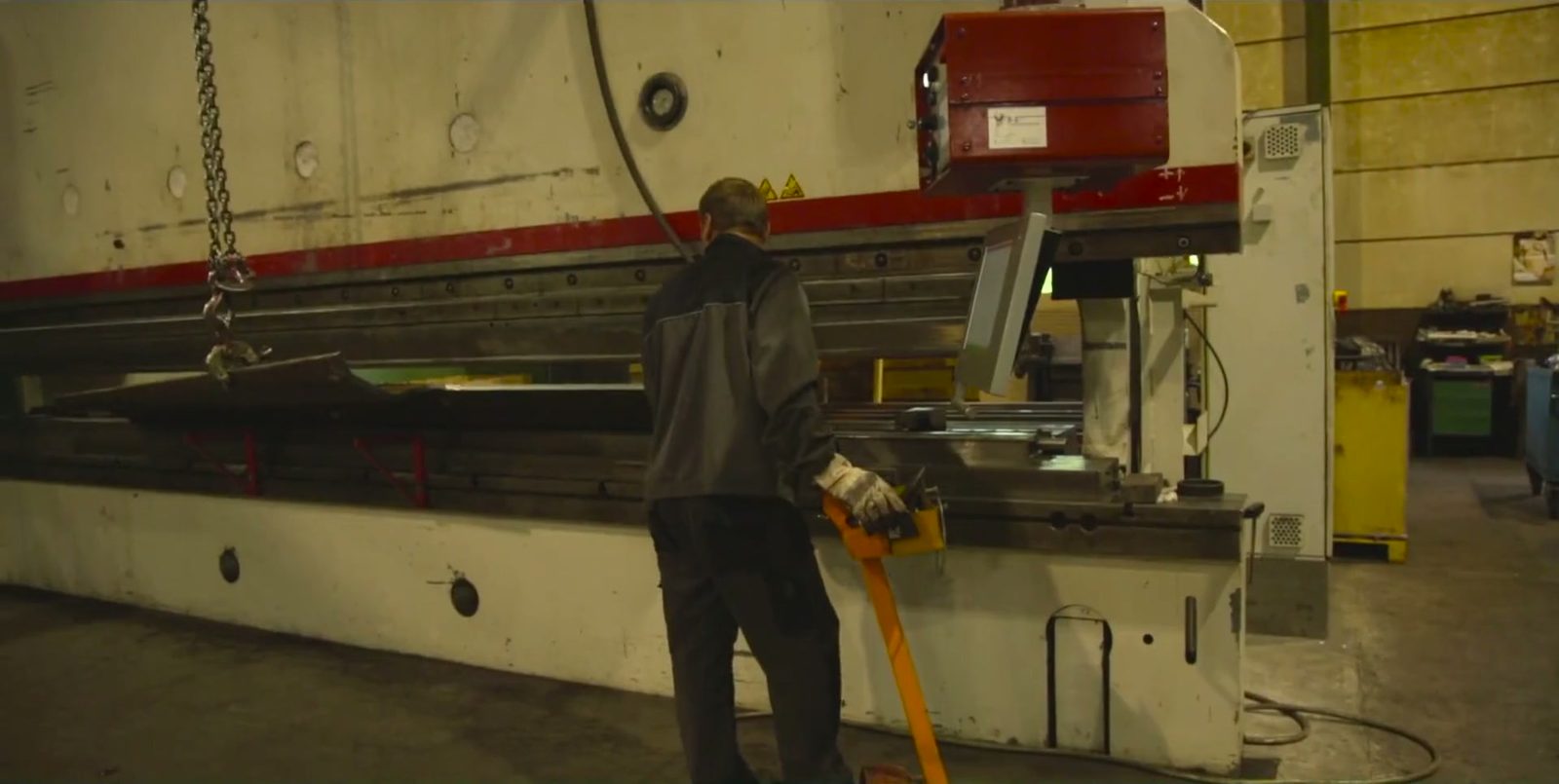

Dva hydraulické ohraňovací lisy – až 1 000 t na pracovní šířce 6 100 mm

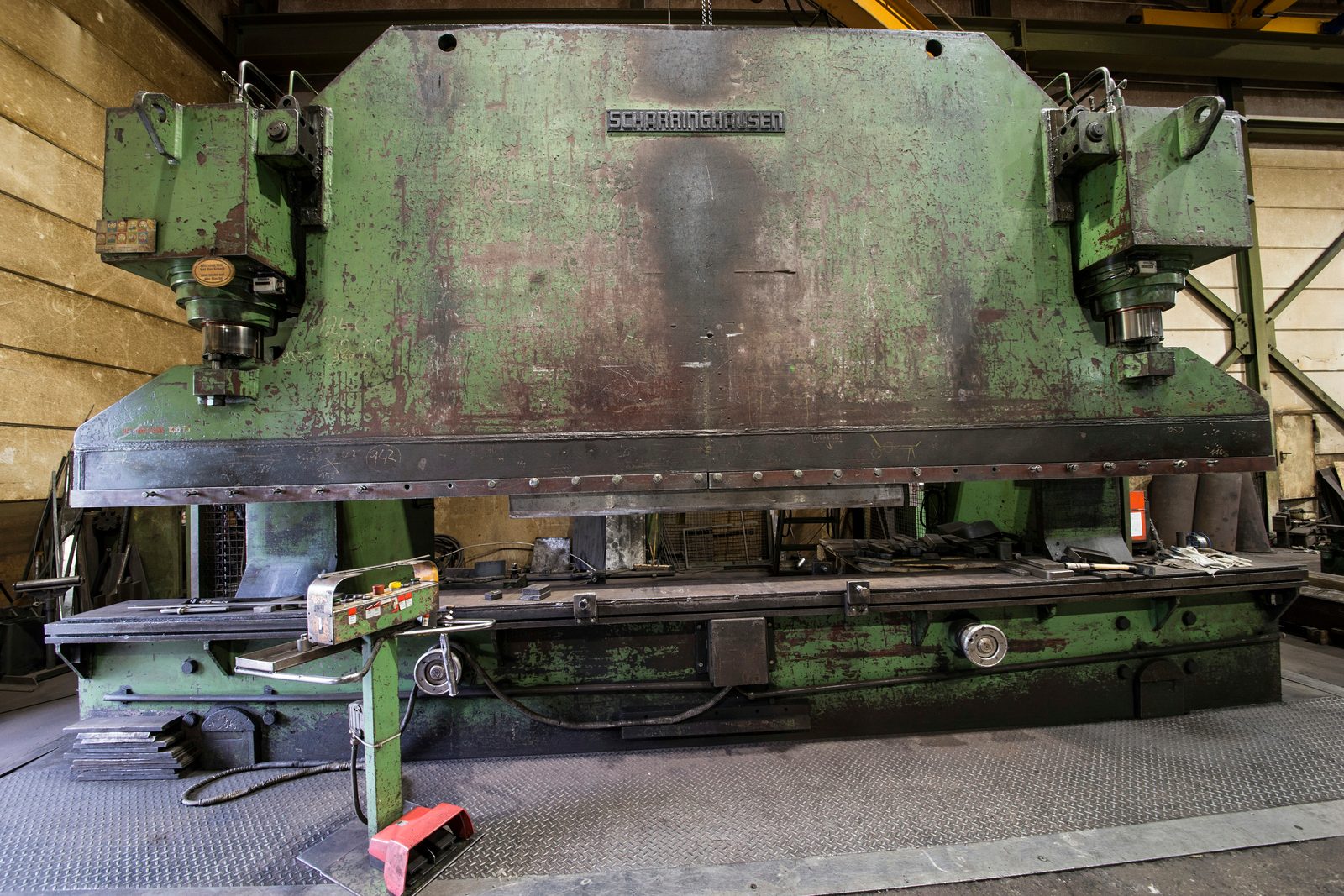

Ve firmě Bock jsou k dispozici dva hydraulické ohraňovací lisy: Weinbrenner s lisovací silou až 1 000 t a Scharringhausen s 550 t – oba na pracovní šířce 6 100 mm. Umožňují ohýbat velké plechy a těžké ocelové plechy, pro které nejsou standardní ohraňovací lisy dimenzovány.
Těžké díly a velkoformátové ohýbané díly lze polohovat a bezpečně manipulovat pomocí jeřábového systému 2×25 t výrobní haly. To umožňuje i ohraňování plechů, které svými rozměry nebo hmotností vyžadují zvláštní manipulaci.
Údaje stroje
| Stroj | Lisovací síla | Délka ohybu |
|---|---|---|
| Weinbrenner · Ohraňovací lis | 1 000 t | 6 100 mm |
| Scharringhausen · Ohraňovací lis | 550 t | 6 100 mm |
Kdy je ohraňování tou správnou metodou?
Ohraňování je obzvláště vhodné pro následující požadavky a typy dílů:

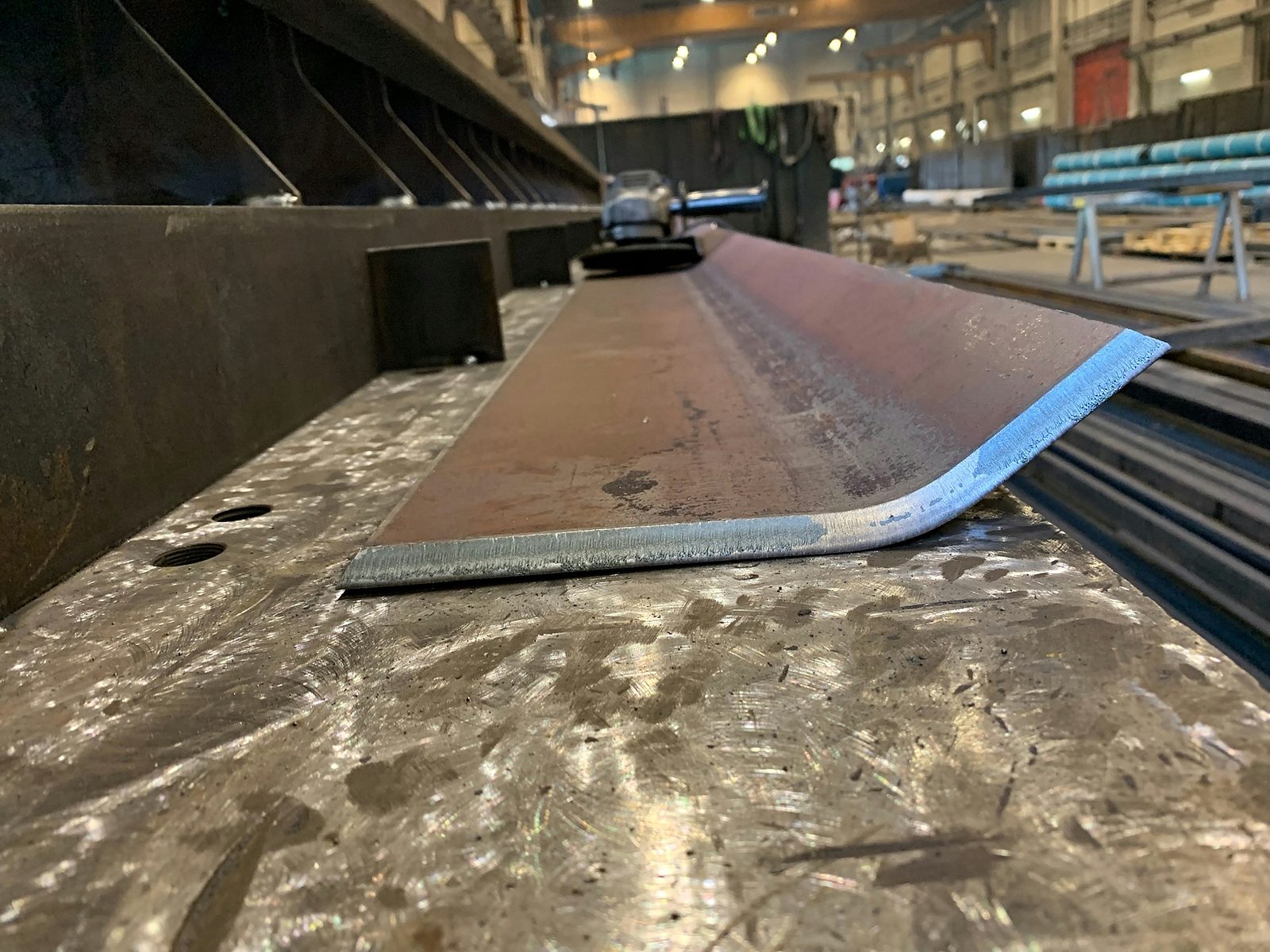

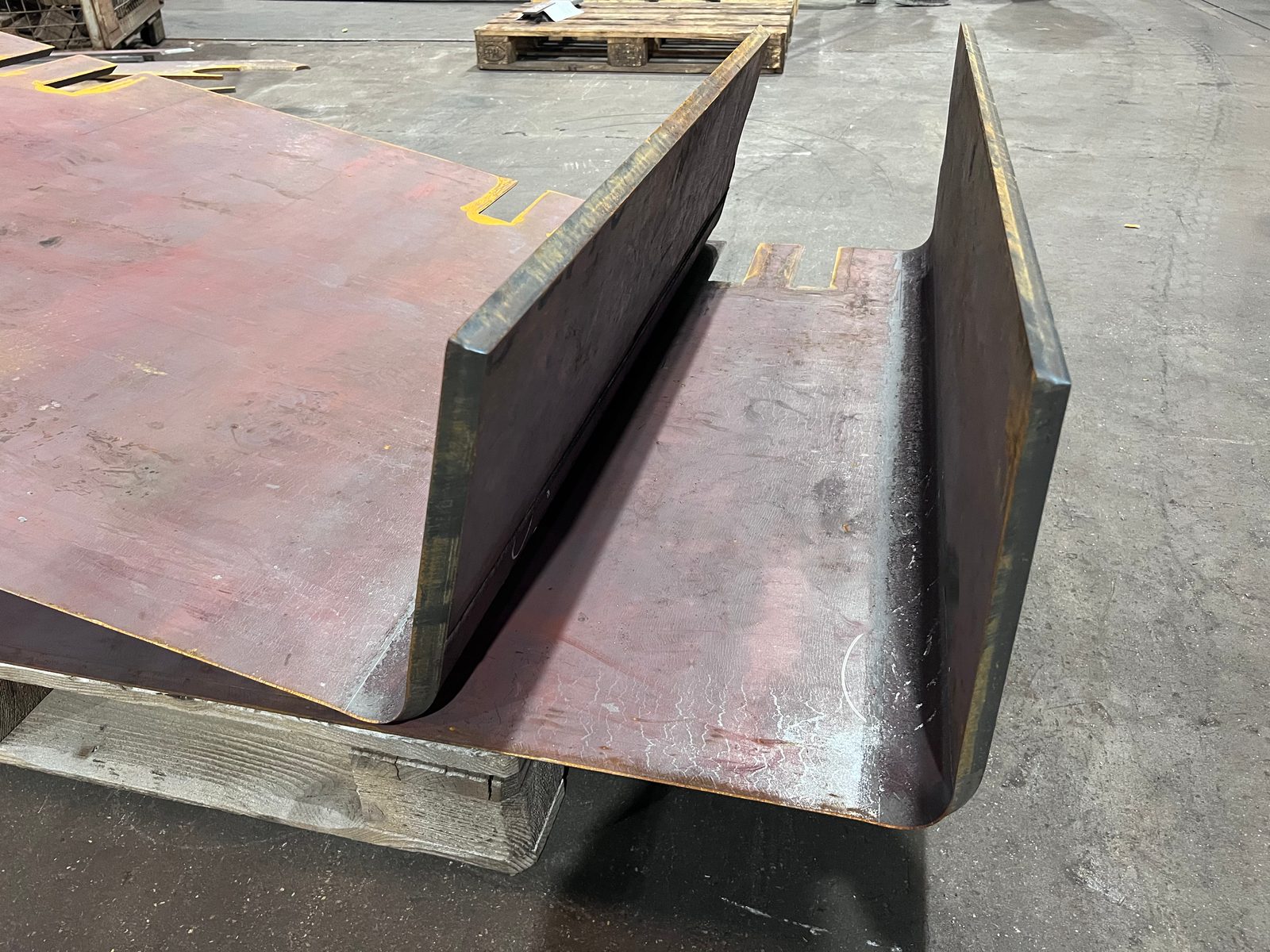

- Lineární kontury ohybu – L profily, U profily, Z profily a krabicové profily
- Velké plechy a těžké ocelové plechy s vysokým odporem proti ohybu
- Ohýbané díly podle výkresu s definovanými úhly a liniemi ohybu
- Konstrukční ocel, jemnozrnná konstrukční ocel a Hardox
- Ohýbané díly jako předstupeň pro svařované sestavy a svařované konstrukce
Pro válcové nebo na rádius vázané tvary je vhodnější metodou zakružování (válcování). Ohraňování a zakružování lze kombinovat v témže závodě – volba metody se řídí geometrií dílu.
Vhodné materiály pro ohraňování
Bock při ohraňování zpracovává převážně evropské kvalitní oceli s dohledatelným původem:
- Konstrukční ocel (S235, S355)
- Jemnozrnná konstrukční ocel a vysokopevnostní konstrukční ocel

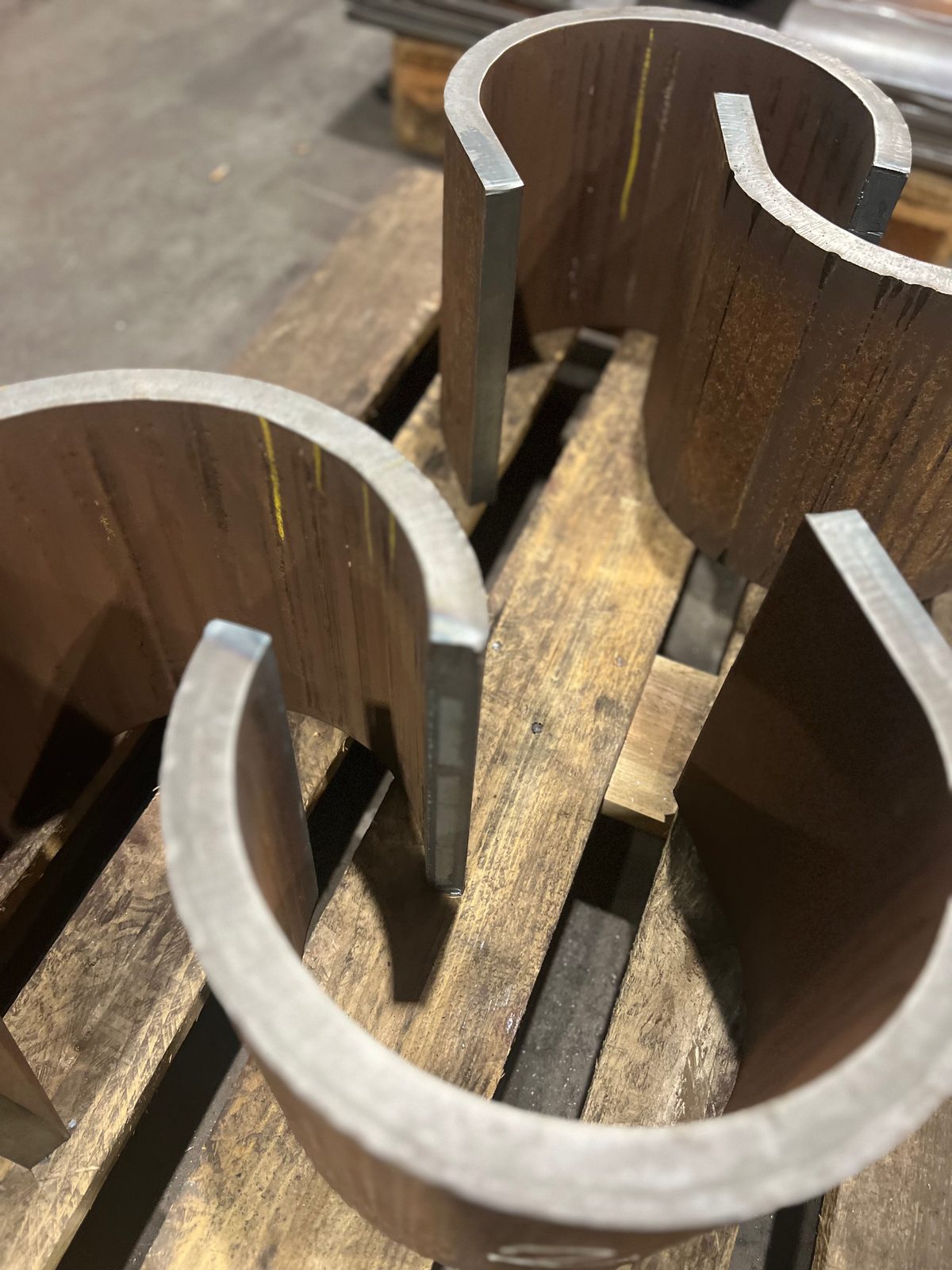

- Hardox (otěruvzdorná ocel pro abrazivně namáhané díly)
- Nerezová ocel 1.4301, 1.4571 – korozivzdorná
- Další konstrukční oceli podle výkresu nebo specifikace
Kvalita a původ materiálu se u odpovídajících projektových nebo zákaznických zadání dokumentují prostřednictvím dokladů a zkušebních certifikátů.
Výroba podle výkresu – systém řízení kvality podle DIN EN ISO 9001:2015
Ohýbané díly se vyrábějí podle výkresu nebo technické specifikace. Úhel ohybu, rozměrová přesnost a polohy linií ohybu se řídí zadáním zákazníka. U zvláštních požadavků na přesnost nebo kvalitu se proveditelnost předem dohodne.
Bock Maschinenbau provozuje certifikovaný systém řízení kvality podle DIN EN ISO 9001:2015. Ohraňovací výroba je začleněna do tohoto rámce kvality – povinnosti dokumentace a požadavky na zkoušení se dohodnou pro konkrétní projekt.
Jako certifikovaná svářečská provozovna podle DIN EN 1090-2 EXC3 a EN ISO 3834-2 se ohýbané díly často používají jako předřazený výrobní stupeň pro certifikované svařované sestavy – celý výrobní proces zůstává v certifikovaném rámci kvality.
Svařování, CNC obrábění, lakování a montáž podle potřeby
Ohýbané díly vyrobené ohraňováním často vyžadují další výrobní kroky. Následující služby lze integrovat do průběhu projektu:
- Svařování a spojování
- Svařování MAG, WIG a pod tavidlem pro svařované sestavy a těžké svařované konstrukce podle DIN EN 1090-2 EXC3.
- CNC obrábění velkých dílů
- CNC těžké obrábění do 50 t, portálové frézování do 26 000 mm, karuselové soustružení do Ø 4 800 mm.
- Příprava povrchu
- Pískování do Sa 2,5 ve velkoformátové pískovací kabině.
- Antikorozní ochrana a lakování
- Průmyslové lakování podle EN ISO 12944 v lakovací kabině o velikosti 25 × 7 × 6 m.
- Montáž
- Projektově vázaná předmontáž nebo částečná montáž komponent.
Ohýbané díly lze tak nejen ohýbat, nýbrž také svařovat, obrábět, otryskávat, opatřovat nátěrem nebo předmontovat – podle dohody a požadavku projektu v rámci téhož závodu.
Typické aplikace ohraňování
Ohraňování ve společnosti Bock se používá tam, kde jsou velkoformátové nebo těžké ohýbané díly potřebné jako předstupeň pro složité sestavy:

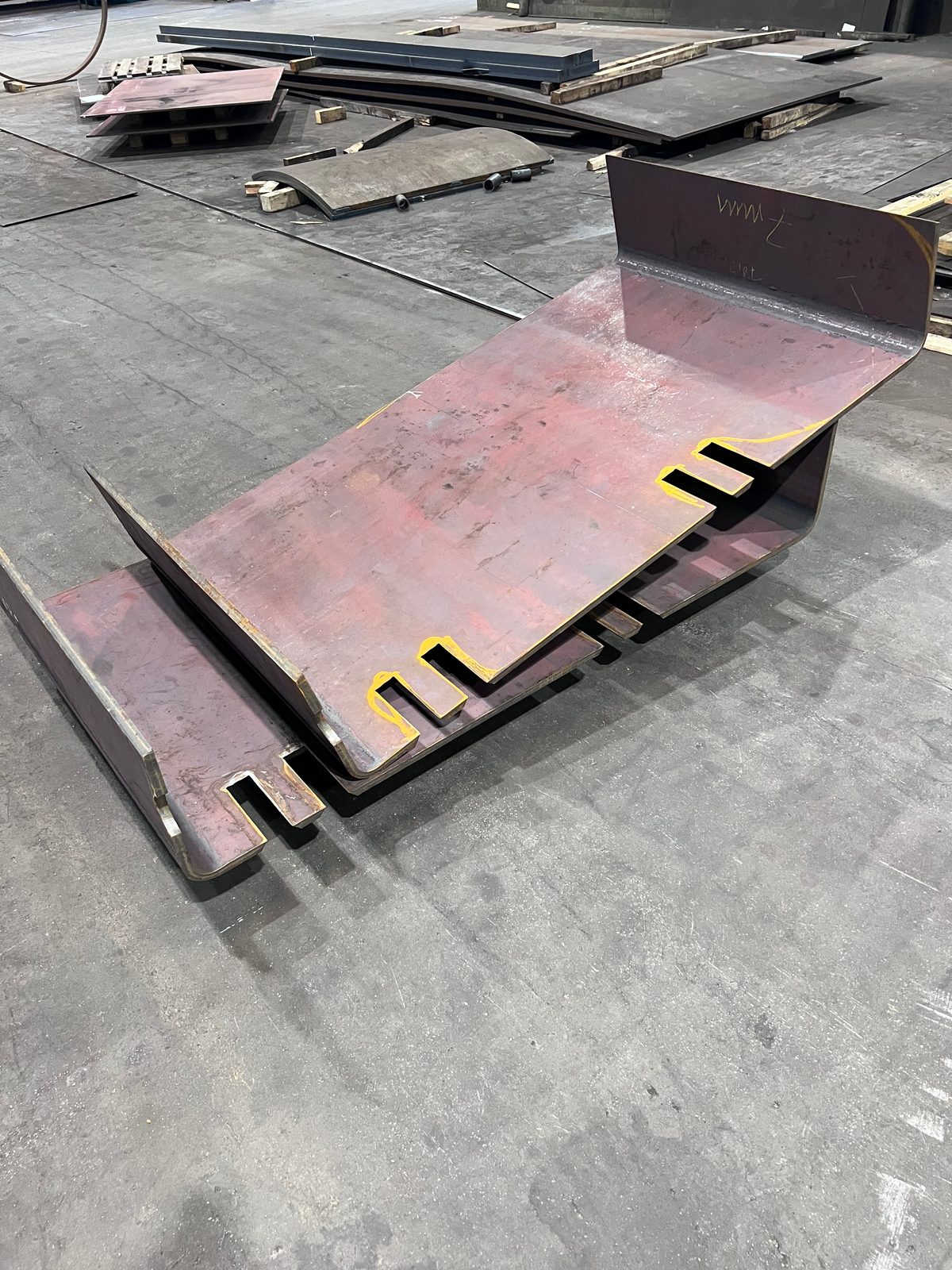

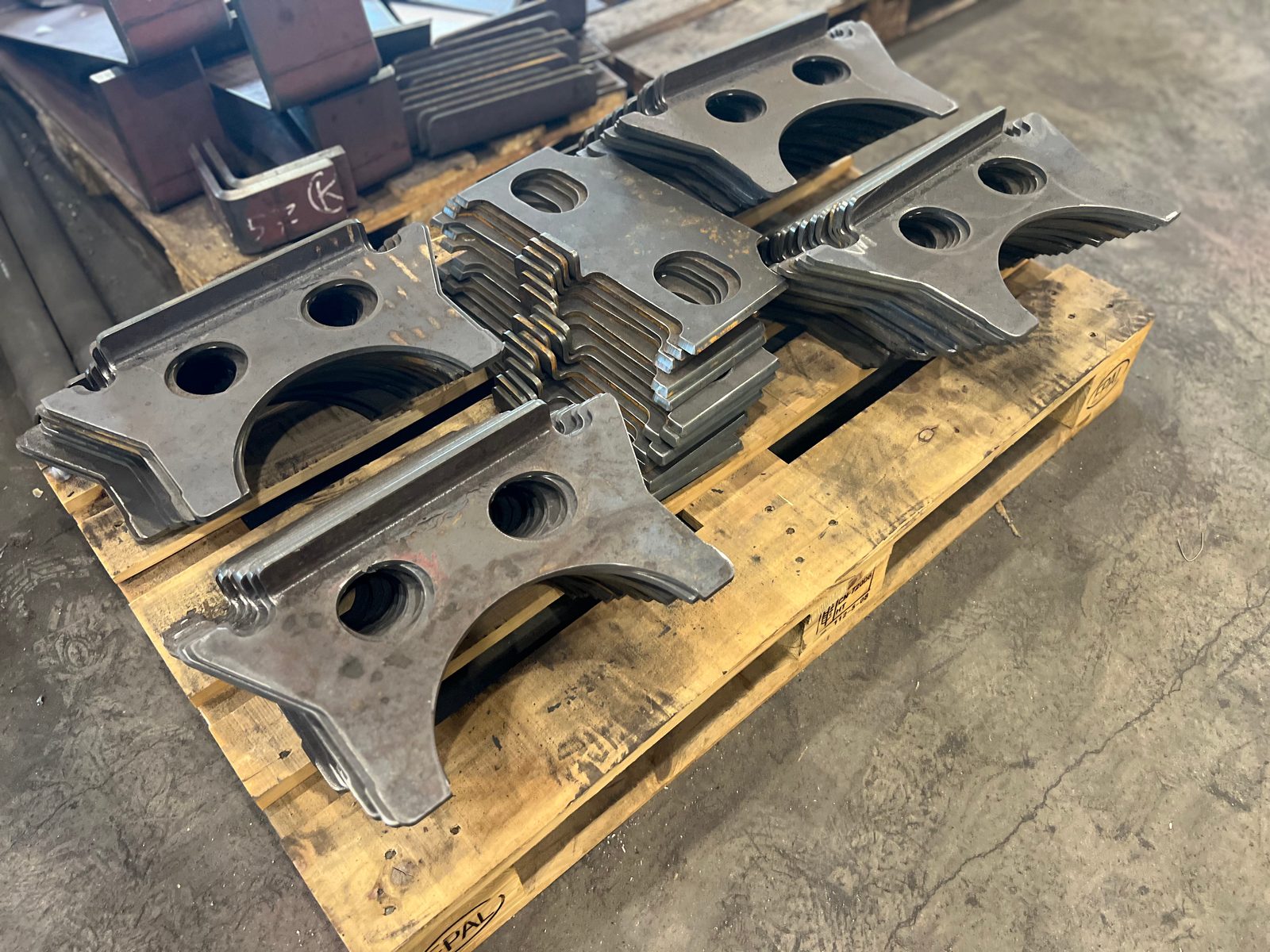

- Velkoformátové úhelníky, profily a krabicové profily z ocelového plechu
- Ohýbané díly pro svařované sestavy a těžké svařované konstrukce

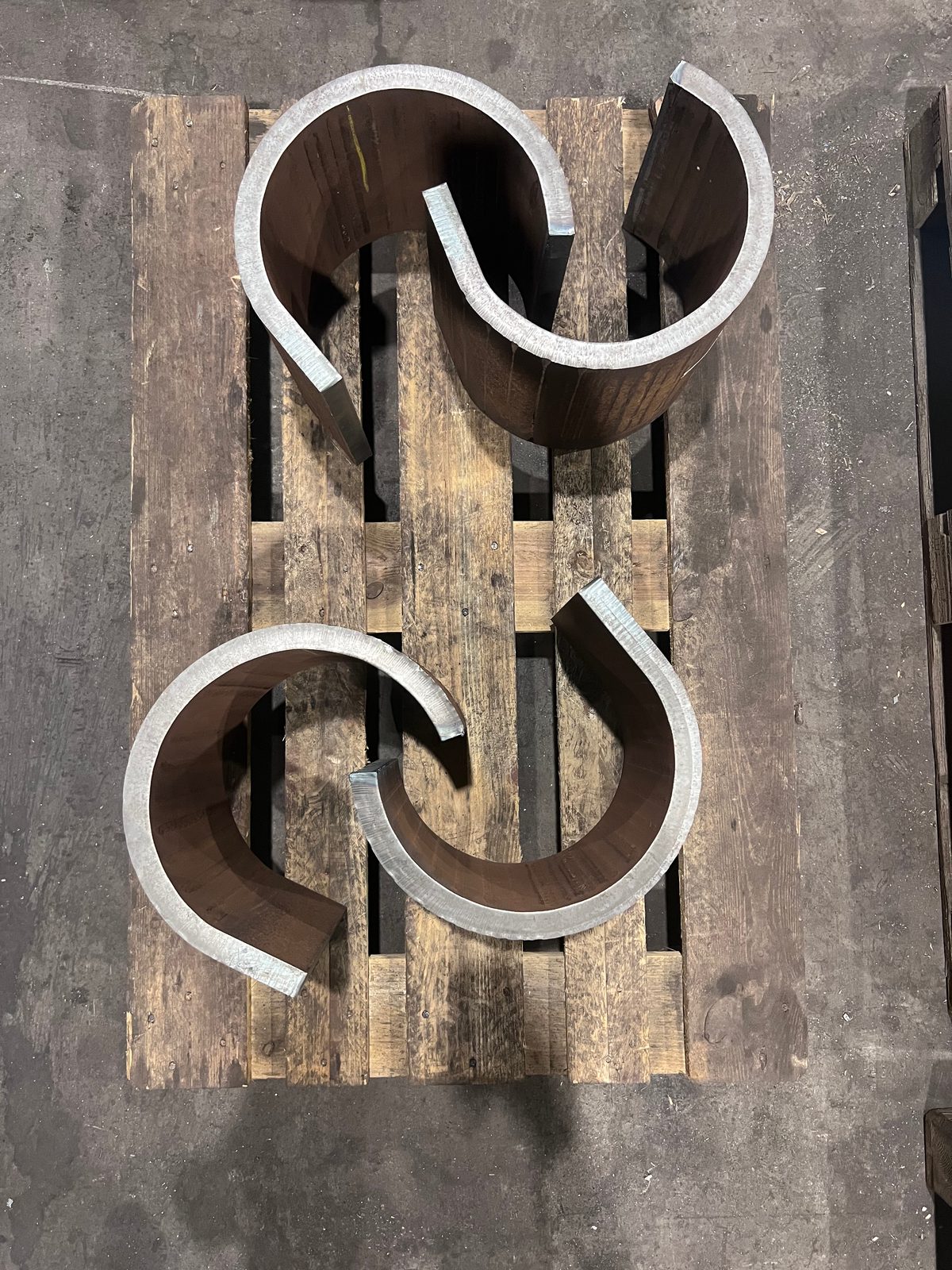

- Ohýbané díly z Hardoxu a jemnozrnné konstrukční oceli pro otěrem nebo zatížením namáhané díly
- Obložení, skříně a strukturní díly ve výrobě zařízení a speciálních vozidel
- Předtvarované díly pro další zpracování v CNC těžkém obrábění
Ohraňování doplňuje výrobní spektrum pro svařované sestavy a těžké svařované konstrukce – jako nezbytný předřazený tvářecí krok pro ohýbané díly z těžkých ocelových plechů.
Ohraňování – proč Bock
Bock Maschinenbau provozuje ohraňování v sídle Lorch jako součást uceleného výrobního procesu a procesu kvality:
- Lisovací síla
- Ohraňovací lis s lisovací silou až 1 000 t
- Pracovní šířka
- 6 100 mm pracovní šířka pro velké plechy a dlouhé ohýbané díly
- Jeřábová kapacita
- Jeřábový systém 2×25 t – bezpečná manipulace s velkoformátovými a těžkými díly
- Materiálová kompetence
- Evropské kvalitní oceli jako konstrukční ocel, jemnozrnná konstrukční ocel a Hardox
- Systém řízení kvality
- DIN EN ISO 9001:2015 a certifikovaná svářečská provozovna podle DIN EN 1090-2 EXC3
- Navazující procesy
- Svařování, CNC obrábění, pískování, lakování a montáž integrovatelné v témže závodě
- Tváření pro region
- Výrobci nádrží, aparátů a vozidel z regionu Stuttgartu a regionu DACH si u nás v Lorch nechávají ohýbat velkoformátové plechy do 6 100 mm – i Hardox a vysokopevnostní jemnozrnné oceli.
Kontakt
Váš projekt — přímo z regionu
Pošlete nám poptávku na zakázkovou výrobu, ocelové konstrukce nebo výrobu speciálních strojů — brzy se vám ozveme.
Poptávka ohraňování
Pro první posouzení nám prosím sdělte výkres nebo technické zadání, materiál, tloušťku plechu, geometrii ohybu a počet kusů. Posoudíme vhodnost a vypracujeme nabídku pro konkrétní projekt.
