Perçage et taraudage – Sous-traitance Lorch
Perçage, lamage, alésage et taraudage de grandes pièces – diamètres de perçage jusqu'à Ø 90 mm, portée jusqu'à 3 000 mm, filetages M2 à M60. Acier, Hardox, acier inoxydable et acier de construction à grains fins. Sous-traitance sur le site de Lorch, Baden-Württemberg.
Perçage jusqu'à Ø 90 mm
Perçage, lamage et alésage en acier, acier inoxydable, Hardox.
Filetages jusqu'à M60
Taraudage mécanique de M2 à M60.
Portée jusqu'à 3 000 mm
Configurations de perçage même loin à l'intérieur de grandes pièces, sans repositionnement.
Hauteur jusqu'à 1 740 mm
Pièces hautes et encombrantes sans repositionnement.
Traitement ultérieur direct
Soudage, usinage, grenaillage, peinture en interne.
Sur plan · ISO 9001
Qualité documentée, traçabilité complète des matériaux.
Perçage et taraudage – Capacité machines

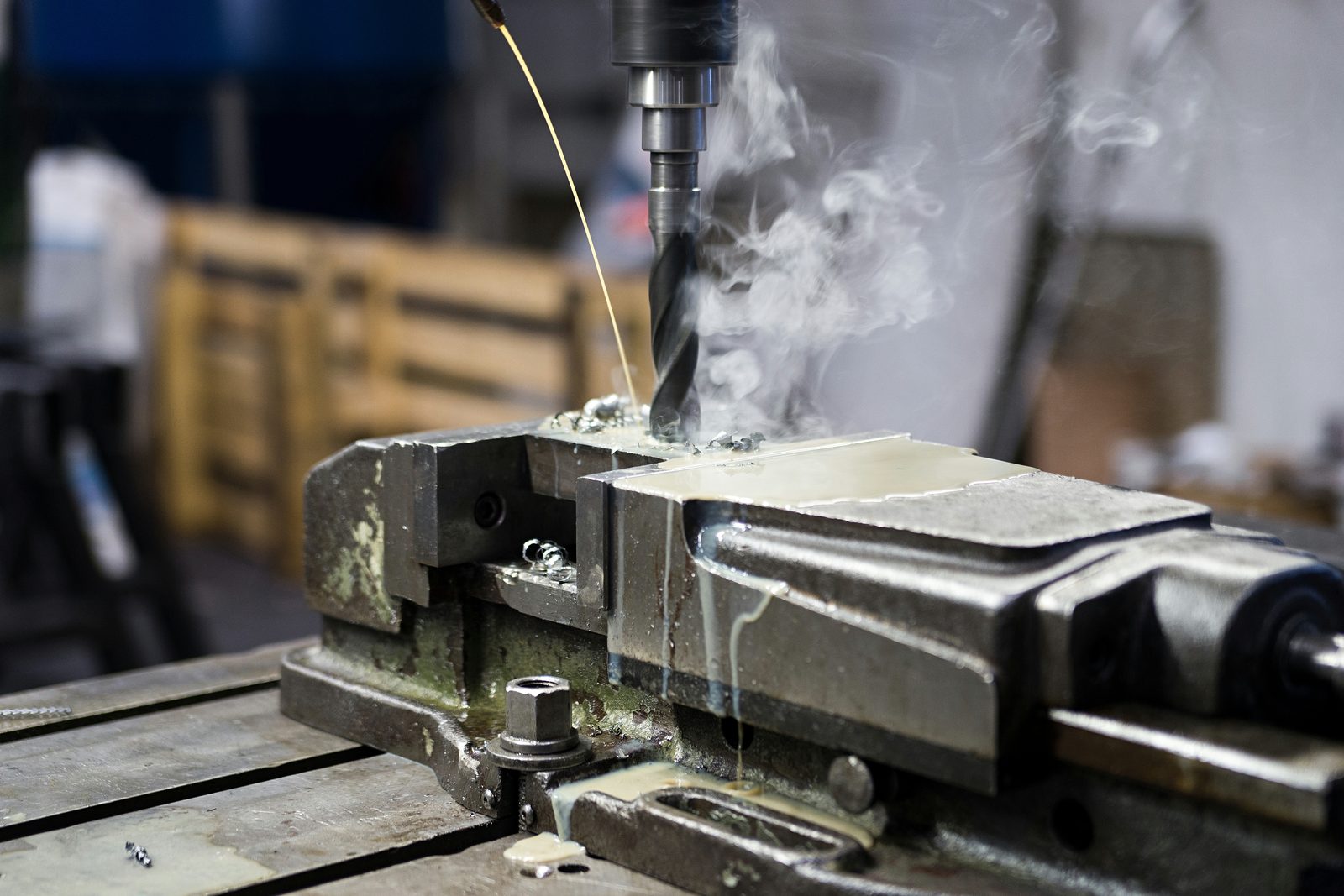

Chez Bock, le perçage est réalisé jusqu'à Ø 90 mm – sur trois perceuses radiales robustes équipées d'un bras de perçage librement pivotant. Le perçage, le lamage et l'alésage sont effectués en acier, Hardox, acier inoxydable et acier de construction à grains fins. Le bras pivotant positionne librement la broche au-dessus de la pièce – permettant des configurations de perçage même loin à l'intérieur de pièces de grande surface, sans repositionnement.

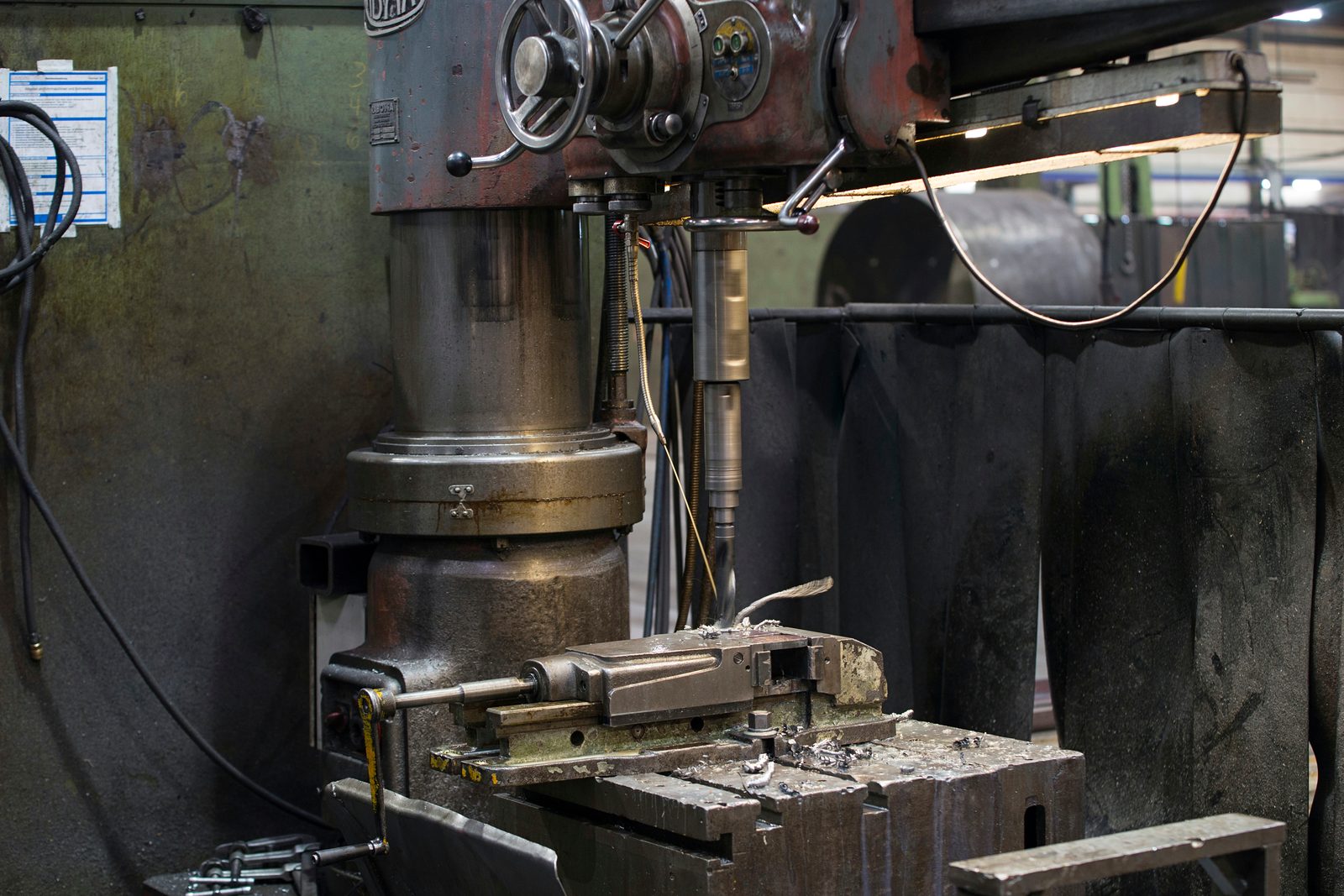

Bock réalise le taraudage mécanique jusqu'à M60: La taraudeuse automatique Gamor RHG-3BR couvre M2 à M48 grâce à son bras pivotant automatique ; les filetages plus grands jusqu'à M60 sont réalisés sur les perceuses radiales. La portée atteint 3 000 mm (Raboma 12UH 3000, jusqu'à 1 605 mm entre broche et table) ; pour les pièces hautes, l'Invema FR 65 offre jusqu'à 1 740 mm avec 2 000 mm de portée.
Les perceuses radiales complètent l'aléseuse et l'usinage de grandes pièces. Tandis que les fraiseuses à portique et l'aléseuse assurent les lourdes tâches d'enlèvement de matière, les perceuses radiales couvrent les perçages individuels flexibles, les configurations de perçage et les filetages sur des ensembles soudés et de grandes pièces. Le fonctionnement du pont roulant 2×25 t assure la manutention de bruts lourds.
Les pièces percées et taraudées sont traitées directement en interne – soudées, usinées, grenaillées et peintes. La sous-traitance est réalisée conformément à la norme DIN EN ISO 9001:2015 avec une traçabilité complète des matériaux et une assurance qualité documentée.
Machines et dimensions – en un coup d'œil
Trois perceuses radiales et une taraudeuse automatique sur le site de Lorch :
| Machine | Portée | Broche–table | Perçage Ø | Filetage |
|---|---|---|---|---|
| Raboma 12UH 3000 · Perceuse radiale | 3 000 mm | jusqu'à 1 605 mm | jusqu'à Ø 90 mm | jusqu'à M60 |
| Invema FR 65 · Perceuse radiale | 2 000 mm | jusqu'à 1 740 mm | jusqu'à Ø 90 mm | jusqu'à M60 |
| Kolb HK 80 · Perceuse radiale | 1 600 mm | jusqu'à 1 205 mm | jusqu'à Ø 80 mm | jusqu'à M52 |
| Gamor RHG-3BR · Taraudeuse | — | — | — | M2–M48 |
Taraudeuse automatique Gamor RHG-3BR avec bras pivotant automatique pour M2–M48 ; filetages jusqu'à M60 sur les perceuses radiales. Nous vérifions le diamètre de perçage, la profondeur de perçage et la dimension du filetage au cas par cas d'après votre plan – y compris des paramètres de coupe adaptés pour Hardox, acier inoxydable et acier de construction à grains fins.
Matériaux pour perçage et taraudage
Les matériaux suivants sont percés et taraudés :
- Acier de construction S235, S355 – configurations de perçage et filetages sur ensembles en acier
- Acier à grain fin S460–S1100 – éléments de liaison et d'assemblage à haute résistance
- Hardox 400 / 500 – perçages dans des pièces anti-usure
- Acier inoxydable 1.4301, 1.4571 – perçage et filetages dans la construction de réservoirs et d'appareils
- Aciers spéciaux selon plan et spécification client
Les certificats matière sont fournis sur demande ou selon les exigences du projet.
Applications typiques
Le perçage et le taraudage sont utilisés pour :
- Configurations de perçage et filetages de fixation sur de grands ensembles soudés
- Perçages de brides, de raccordement et d'assemblage dans la construction d'installations et la construction métallique
- Filetages M2 à M60 pour assemblages vissés, de la micromécanique aux grands filetages
- Perçages individuels et configurations de perçage sur bâtis et châssis de machines
- Reprises et perçages sur des pièces achetées ou fournies par le client
Les pièces percées et taraudées sont soudées, usinées et traitées en surface directement dans l'entreprise – sans logistique externe entre les étapes. Les perceuses radiales avec une portée jusqu'à 3 000 mm réalisent des configurations de perçage même loin à l'intérieur de pièces de grande surface, et les filetages de M2 à M60 sont produits avec une fiabilité de process. Le perçage, le lamage, l'alésage et le taraudage sont effectués en acier, Hardox, acier inoxydable et acier de construction à grains fins, y compris sur des matériaux à haute résistance avec des paramètres de coupe adaptés. Une documentation qualité et des certificats matière conformes à la norme DIN EN ISO 9001:2015 sont disponibles pour tous les types de commande. Sous-traitance sans quantités minimales pour pièces unitaires et petites séries. Les pièces fournies par le client sont percées et taraudées sur demande. Transition rapide vers le soudage, l'usinage et le traitement de surface dans la même entreprise.
Aperçu des prestations sous-traitance et construction métallique
Perçage et taraudage chez Bock – Vos avantages
Bock Maschinenbau propose le perçage et le taraudage comme partie intégrante de sa sous-traitance :
- Perçage jusqu'à Ø 90 mm
- Perçage, lamage et alésage – diamètre de perçage maximal sur les perceuses radiales.
- Filetages jusqu'à M60
- Taraudage mécanique de la micromécanique aux grands filetages.
- Portée jusqu'à 3 000 mm
- Configurations de perçage même loin à l'intérieur de pièces de grande surface – sans repositionnement.
- Hardox et aciers spéciaux
- Les aciers anti-usure et à haute résistance sont usinés avec des paramètres de coupe adaptés.
- Aucune quantité minimale
- Pièces unitaires, prototypes et pièces en série sont fabriqués de la même manière.
- DIN EN ISO 9001:2015
- Système de management de la qualité avec traçabilité documentée des matériaux.
Les constructeurs de machines et de charpentes métalliques de l'Ostalbkreis, de la région de Stuttgart et de la région DACH nous confient les travaux de perçage, de fraisurage et de taraudage sur de grandes pièces – perçage radial jusqu'à 3 000 mm de déport à Lorch.
Questions fréquentes sur le perçage et le taraudage
Jusqu'à quel diamètre le perçage est-il réalisé et jusqu'à quelle dimension les filetages sont-ils taraudés ?
Le perçage est réalisé jusqu'à Ø 90 mm, lamage et alésage compris ; les filetages sont taraudés mécaniquement de M2 à M60. La taraudeuse automatique Gamor RHG-3BR couvre M2 à M48, les filetages plus grands jusqu'à M60 sont réalisés sur les perceuses radiales Raboma 12UH 3000 et Invema FR 65.
Quelle portée et quelle hauteur les perceuses radiales atteignent-elles ?
La Raboma 12UH 3000 atteint 3 000 mm de portée avec une distance broche–table allant jusqu'à 1 605 mm, l'Invema FR 65 jusqu'à 1 740 mm de distance broche–table pour 2 000 mm de portée. Le bras de perçage librement pivotant positionne la broche au-dessus de la pièce, de sorte que les configurations de perçage sont réalisées même loin à l'intérieur de pièces de grande surface, sans repositionnement.
Selon quels critères décide-t-on de percer sur la perceuse radiale ou sur l'aléseuse ?
Les fraiseuses à portique et l'aléseuse assurent les lourdes tâches d'enlèvement de copeaux ; les perceuses radiales couvrent les perçages individuels flexibles, les configurations de perçage et les filetages sur des ensembles soudés et de grandes pièces. Le diamètre de perçage, la profondeur de perçage et la dimension du filetage sont vérifiés selon le projet d'après le plan.
Le Hardox, l'acier inoxydable et l'acier de construction à grains fins peuvent-ils être percés et taraudés ?
Oui. Le perçage, le lamage, l'alésage et le taraudage sont réalisés en acier, Hardox, acier inoxydable et acier de construction à grains fins ; les aciers anti-usure et à haute résistance sont usinés avec des paramètres de coupe adaptés.
Les pièces fournies par le client sont-elles percées et taraudées ?
Oui. Les pièces fournies par le client sont percées et taraudées sur demande, de même que les reprises et perçages sur des pièces achetées, de la pièce unitaire à la série.
Contact
Demander un perçage et taraudage
Envoyez-nous votre plan avec configuration de perçage, diamètres, dimensions de filetage et matériau. Nous vérifions la faisabilité et établissons une offre.
