Oxycoupage de tubes – L'alternative pour les fortes épaisseurs
Oxycoupage CNC de tubes, profilés et sections creuses à paroi épaisse – jusqu'à 50 mm d'épaisseur. Acier de construction, acier à grains fins (S460–S1100) et acier anti-usure (Hardox). Là où les lasers à tubes atteignent leur limite, nous travaillons encore de manière économique.
jusqu'à 50 mm
Épaisseur de paroi max.
Acier · Acier à grain fin · Hardox · Aciers à haute résistance
Matériaux
Machine d'oxycoupage à copier Zinser
Installation
2 500 × 1 200 mm
Format de bridage
Décision technologique
Quand l'oxycoupage de tubes s'impose face au laser à tubes – épaisseur de paroi, matériau, taille de série
À partir de certaines épaisseurs de paroi et de certains matériaux, la technologie du laser pour tubes atteint ses limites. L'oxycoupage reste alors la solution économiquement et techniquement supérieure.
- Épaisseur de paroi supérieure à 30 mm
- Les lasers pour tubes travaillent typiquement jusqu'à env. 25–30 mm. Notre technique d'oxycoupage coupe de manière fiable jusqu'à 50 mm – sans perte de qualité des bords.
- Hardox ou S690
- Les aciers anti-usure et à haute résistance réagissent de manière sensible à la chaleur du laser. L'oxycoupage génère des zones thermiques plus larges mais plus douces thermiquement.
- Priorité au prix en petite série
- Pas de coûteuse configuration de programmation laser. Pour 1–5 pièces, c'est souvent la solution nettement plus économique – en particulier pour les profilés cylindriques de longueurs standard.
Données machine
| Machine | Épaisseur de paroi | Format |
|---|---|---|
| Zinser · Machine de coupe à copier | jusqu'à 50 mm | 2 500 × 1 200 mm |
Détails techniques
Capacités techniques
Notre machine d'oxycoupage à copier Zinser à deux chalumeaux suit un gabarit ou un programme CNC avec précision – même pour des profils de tubes exigeants à épaisseurs de paroi extrêmes.
| Paramètre | Spécification |
|---|---|
| Matériaux | Acier de construction (S235, S355), acier à grain fin, Hardox, aciers à haute résistance (S460–S1100) |
| Types de profilé | Tube rond, tube carré (SHS), tube rectangulaire (RHS), profilés creux, poutres en I (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Types de découpe | Découpes en chanfrein, encoches, découpes en selle, découpes de contour |
Points forts
Parois épaisses, là où les lasers à tubes s'arrêtent
- Jusqu'à 50 mm d'épaisseur de paroi
- bien au-delà de la limite de tout laser à tubes. Acier massif avec fiabilité de process.
- Hardox et S690 sans problème
- aciers à haute résistance et anti-usure qui mettraient en difficulté d'autres procédés.
- Deux chalumeaux en simultané
- coupes symétriques et temps de cycle réduits pour la production en série.
- Qualité de contour reproductible
- la machine Zinser suit le programme de copie sous commande CNC, coupe après coupe.
- Directement au soudage
- après la découpe, directement au sablage, au soudage et à la peinture – le tout à Lorch.
Les constructeurs en acier et de halls industriels de la région de Stuttgart et de la région DACH font oxycouper chez nous à Lorch des tubes à paroi épaisse et des grugeages de poutres – pour des épaisseurs de paroi dépassant la portée du laser à tubes.
Comparaison technologique
Alternative au laser à tubes – Comparaison directe
Tous les projets ne nécessitent pas un laser à tubes. Plus l'épaisseur de paroi augmente, plus l'avantage de l'oxycoupage est important.
| Caractéristique | Laser à tubes | Plasma 3D tubes Bock Maschinenbau | Oxycoupage tubes Bock Maschinenbau |
|---|---|---|---|
| Épaisseur de paroi max. | ≤ 20 mm | jusqu'à 30 mm | jusqu'à 50 mm |
| Matériaux | Acier, Acier inoxydable | Acier, Inox, Tôle anti-usure | Acier de construction, acier à grains fins (S460–S1100), acier anti-usure (Hardox) |
| Encoches et découpes 3D | Oui | Oui | Limité |
| Chanfreins | Oui | Oui | Oui |
| Vitesse de coupe | Très élevée | Élevée | Moyenne |
| Rentabilité | Coûteux | Avantageux | Économique |
| Pièce unique / Petite série | Limité | Oui | Oui |
Secteurs et cas d'usage
Applications typiques
Partout où l'épaisseur de paroi est déterminante – et où aucun laser à tubes au monde ne parvient à suivre.
Charpente métallique lourde
Poutres en I massives (IPB/HEB, IPE) et profilés creux pour ponts, poutres de grue et structures de fondation à épaisseurs de paroi extrêmes et exigences élevées de catégorie de soudage.
Ingénierie des fondations
Palplanches, composants de pieux forés et éléments de benne en acier à haute résistance – conçus pour des conditions d'exploitation sévères.
Ingénierie de véhicules et de grues
Tubes d'essieux, segments de flèches et brides de couronne d'orientation en Hardox – parois épaisses, précision et prêts au soudage.
Offshore et ingénierie d'installations
Coudes de tube, dérivations en T et pièces de bride pour systèmes sous pression et structures offshore conformes aux normes.
Depuis la production
L'oxycoupage de tubes en pratique

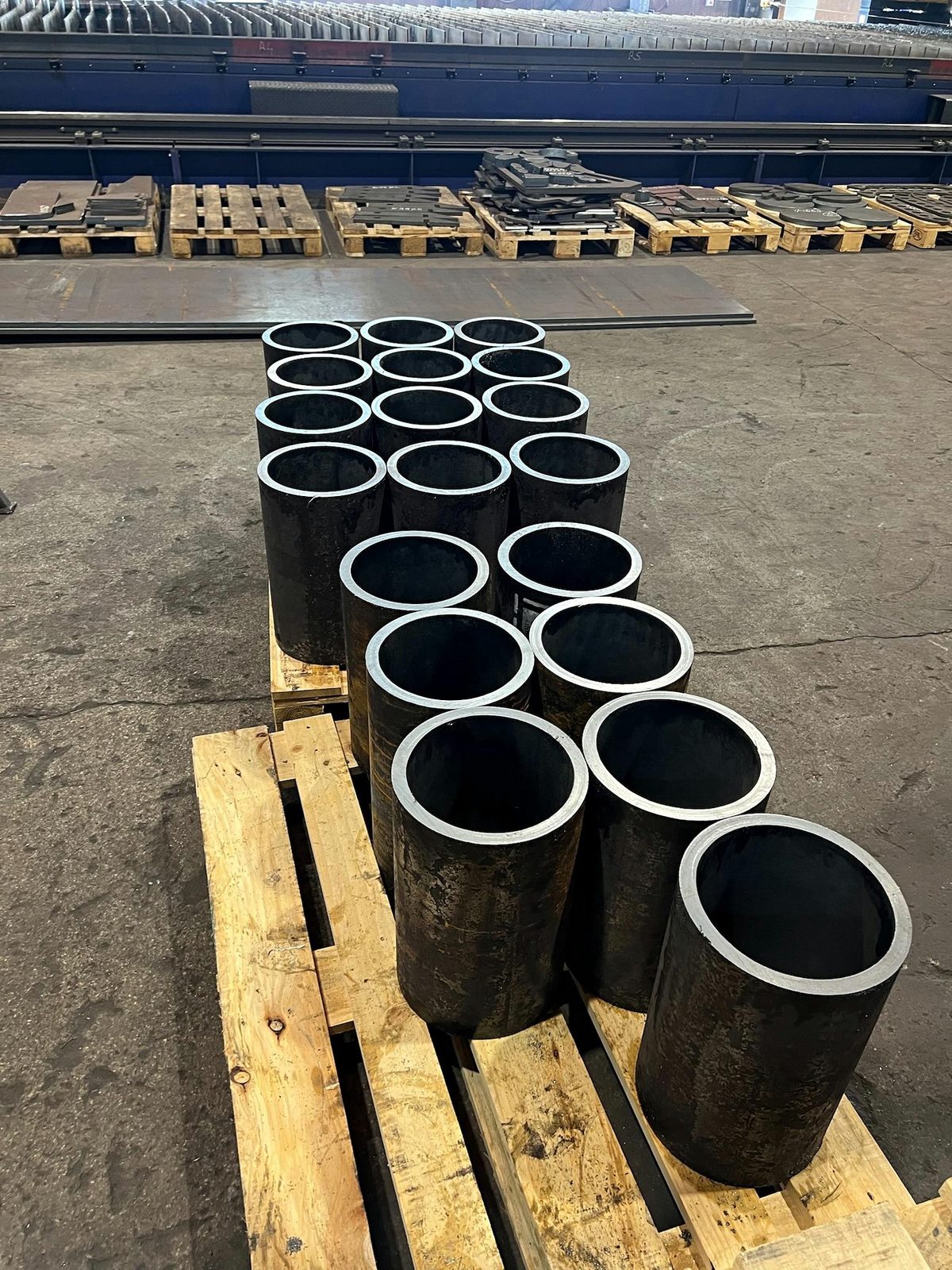

Découpe de tubes et de profilés
Les profilés et poutres à paroi épaisse sont d'abord préparés à mesure par sciage, puis profilés par oxycoupage pour la découpe du tube.
En savoir plus
Découpe de contour de tube CNC
Contour découpé avec précision dans un tube d'acier à paroi épaisse – directement prêt au soudage.
Oxycoupage S355 en sous-traitance
Oxycoupage CNC de tubes pour la construction métallique – série et pièce unitaire sur une seule installation.
En savoir plus
Acier inoxydable ou tôle anti-usure ?
Pour les découpes 3D jusqu'à 30 mm : découpe plasma
Si le projet exige de l'acier inoxydable, de la tôle anti-usure ou des géométries 3D complexes – et que l'épaisseur de paroi est sous les 30 mm – notre découpe plasma CNC pour tubes est le choix le plus précis.
Voir la découpe plasma 3D pour tubes
Questions fréquentes sur l'oxycoupage de tubes
Jusqu'à quelle épaisseur de paroi les tubes et profilés sont-ils oxycoupés ?
Jusqu'à 50 mm d'épaisseur de paroi. La découpe est réalisée sur une machine d'oxycoupage à copier Zinser qui, avec deux chalumeaux, suit un gabarit ou un programme CNC ; le format de bridage est de 2 500 × 1 200 mm.
Quelles formes de profilés et quels types de découpe sont possibles en oxycoupage de tubes ?
L'oxycoupage de tubes permet de découper tube rond, tube carré (SHS), tube rectangulaire (RHS), profilés creux et poutres en I (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – en découpes en chanfrein, encoches, découpes en selle et découpes de contour.
Les tubes en Hardox, S460 ou S690 sont-ils oxycoupés ?
Oui. L'oxycoupage de tubes traite l'acier de construction (S235/S355), l'acier à grain fin et l'acier de construction à haute résistance (S460–S1100) ainsi que l'acier anti-usure (Hardox).
Comment les découpes 3D sur tubes sont-elles réalisées ?
En oxycoupage de tubes, les découpes 3D et les encoches ne sont possibles que de manière limitée. Jusqu'à 30 mm d'épaisseur de paroi, Bock découpe donc les géométries 3D complexes sur l'installation de découpe plasma 3D pour tubes, y compris en acier inoxydable, acier à grain fin et acier anti-usure ; les épaisseurs de paroi jusqu'à 50 mm sont oxycoupées.
Contact
Votre projet de tubes entre des mains expertes.
Envoyez-nous vos plans ou spécifications techniques – nous évaluons les possibilités et vous conseillons personnellement. Rapide, direct, sans engagement.
