Tournage vertical – procédé pour grands composants jusqu'à 25 t
Lors du tournage vertical, la pièce tourne sur un plateau horizontal tandis que l'outil se déplace verticalement et horizontalement. Idéal pour les composants trop grands et trop lourds pour les tours conventionnels. Le plateau de Ø 4 800 mm et 2 400 mm de hauteur offre une surface de bridage maximale. Lors du perçage, la tête descend par le haut et limite la hauteur utilisable à 2 000 mm de hauteur de perçage. La hauteur réellement réalisable dépend du bridage et du soutien de la pièce – nous vous conseillons volontiers au cas par cas.
Brides, anneaux, douilles et pièces de type disque sont fabriqués sur plan. La commande CNC garantit des tolérances reproductibles, même pour des pièces lourdes et de grand format. Le système de ponts roulants 2×25 t dans l'atelier permet un montage et un positionnement en toute sécurité.
Pièces unitaires, petites séries et pièces de série récurrentes sont fabriquées en sous-traitance à Lorch – sans quantité minimale, dans le respect des délais de livraison.
Le contrôle dimensionnel s'effectue selon le plan et les tolérances prescrites à l'aide de moyens de mesure étalonnés. Les procès-verbaux de mesure sont établis par projet et joints à la fourniture. Les certificats matière des matériaux mis en œuvre sont disponibles sur demande. L'assurance qualité est réalisée selon la norme DIN EN ISO 9001:2015 avec une traçabilité complète.
Chez Bock, les pièces tournées en vertical sont souvent utilisées comme étape de préfabrication pour des constructions soudées complexes et des composants de machines spéciales. Grâce à l'interaction directe du tournage, du fraisage et du soudage au sein du même atelier, les composants peuvent être transmis sans logistique externe – ce qui réduit considérablement les délais de passage.
Des pièces tournées lourdes destinées aux constructions de grues et d'engins de levage, aux équipements pour véhicules et à la construction d'installations sont régulièrement fabriquées chez Bock. Le système de ponts roulants 2×25 t dans l'atelier assure de manière fiable et sûre la manutention et le montage des pièces lourdes jusqu'à 50 t – même pour des dimensions encombrantes.
Tournage vertical
Grandes pièces sur le plateau du tour vertical
Hauts cylindres, grands tambours
Jusqu'à 2 400 mm de hauteur de tournage et Ø 4 800 mm de diamètre de tournage – hauts corps cylindriques comme tambours et carters de grand volume.
Constructions soudées tournées
Couronnes, tambours et carters soudés sont tournés à nu sur leurs surfaces fonctionnelles dans la même entreprise – sans logistique externe entre soudage et tournage.
Procès-verbal de mesure joint
Contrôle dimensionnel selon plan à l'aide de moyens de mesure étalonnés ; le procès-verbal de mesure est joint à la fourniture selon le projet.
Données machine
| Paramètre | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Diamètre de tournage | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Hauteur de tournage | 2 400 mm | — | — |
| Hauteur de perçage | 2 000 mm | — | — |
| Longueur de tournage | — | 2 000 mm | 1 000 mm |
| Charge du plateau | 25 t | — | — |
Matériaux pour le tournage vertical
Bock utilise principalement des aciers européens de qualité avec une traçabilité sans faille :
- Acier de construction S235, S355 – Acier de construction standard
- Acier à grain fin jusqu'à S1100 – haute résistance, soudable
- Hardox 400 / 500 – acier résistant à l'usure pour pièces sollicitées
- Acier inoxydable 1.4301, 1.4571 – résistant à la corrosion
- Aciers spéciaux selon plan et spécification client
Les certificats matière et les justificatifs de matériaux sont fournis par projet.
Applications typiques du tournage vertical
Le tournage vertical est utilisé pour de grands composants de révolution fabriqués sur plan ou selon spécification :
- Brides pour tuyauteries, appareils à pression et construction d'installations
- Douilles, cylindres creux et anneaux pour la construction de machines spéciales
- Grands anneaux et pièces de type disque pour applications à charges lourdes
- Supports et plaques de base pour fondations de machines
- Pièces tournées pour véhicules et structures porteuses de grues
Les pièces tournées sont souvent utilisées comme étape de préfabrication pour des ensembles soudés et des constructions soudées. La transmission directe sans logistique externe permet d'économiser considérablement le temps de réglage et les coûts de transport. Pour les composants destinés à la construction de grues, à la construction de véhicules et à la construction d'installations, des tours de différentes tailles ainsi que le système de ponts roulants 2×25 t sont disponibles pour les ébauches lourdes jusqu'à 50 t. La sous-traitance comprend aussi bien les pièces tournées en vertical que les profils extérieurs et intérieurs cylindriques sur plan. La documentation de fabrication et de qualité selon DIN EN ISO 9001:2015 est disponible en standard pour tous les types de commandes.
Impressions de notre tournage vertical

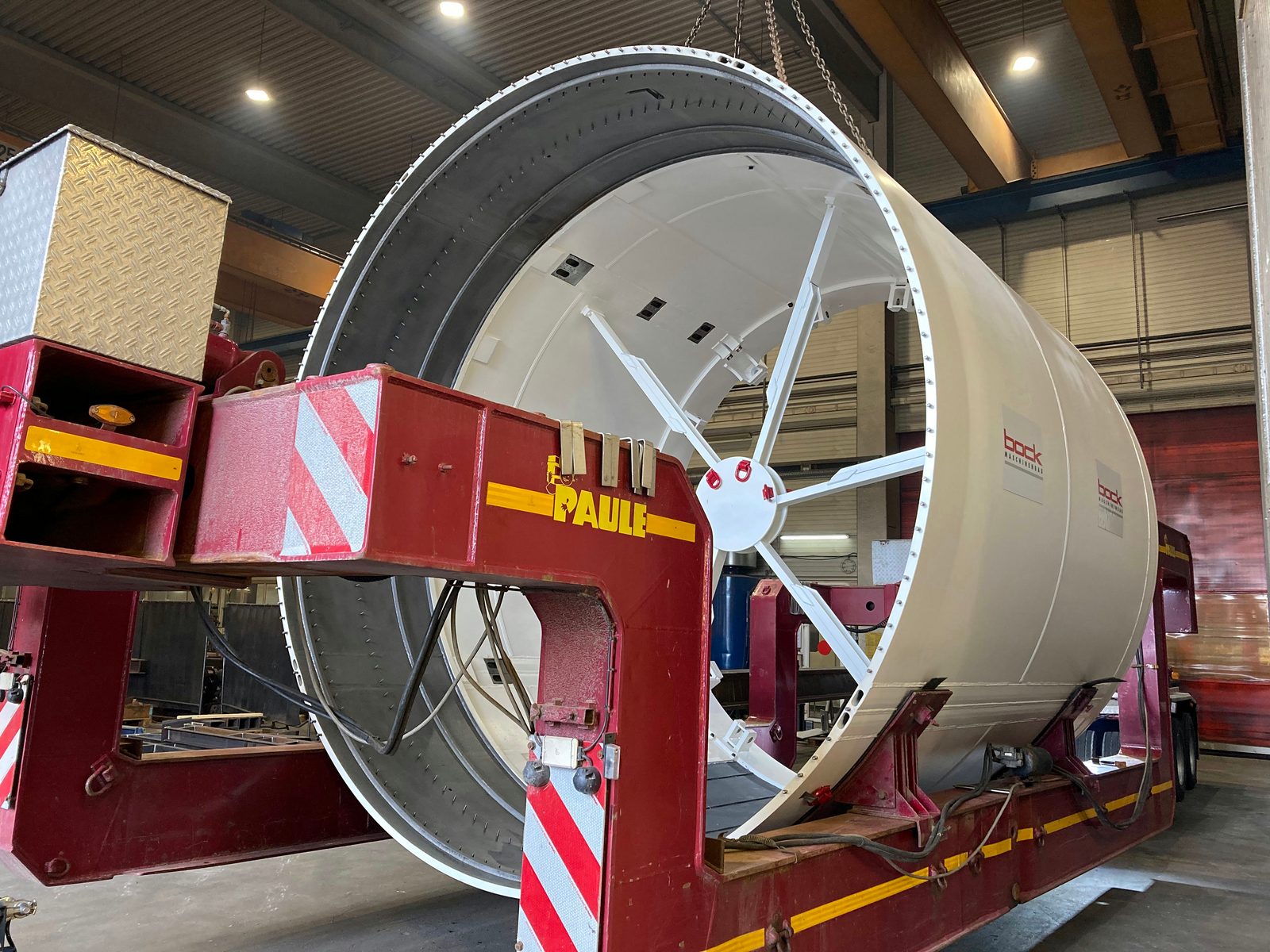

De vraies images de notre production à Lorch – du tambour de câble, dont les gorges sont tournées sur toute la surface d'enroulement, à la grande couronne en construction soudée dont la face annulaire est tournée à nu.
Tournage vertical chez Bock – vos avantages
Bock Maschinenbau réalise le tournage vertical dans le cadre d'un processus complet de fabrication et de qualité à Lorch :
- Diamètre de tournage Ø 4 800 mm
- L'un des plus grands plateaux de tour vertical de la région – pour pièces lourdes de grand format.
- Hauteur 2 400 mm
- Permet le tournage de pièces particulièrement hautes, non usinables sur des tours standards. En perçant par le haut, la hauteur utilisable atteint jusqu'à 2 000 mm de hauteur de perçage.
- Charge sur plateau jusqu'à 25 t
- Manutention par grue dans l'usine jusqu'à 50 t, sur le plateau du tour vertical jusqu'à 25 t.
- Sous-traitance sans quantité minimale
- Pièces unitaires, prototypes et pièces de série récurrentes sont fabriqués de la même manière.
- DIN EN ISO 9001:2015
- Système de management de la qualité avec gestion documentée des matériaux et procès-verbaux de mesure.
- Fonds d'outillage constitué au fil des décennies
- Un fonds d'outils spéciaux développé au fil des années ainsi que des montages et moyens de bridage maison – y compris pour les pièces lourdes de grand format et à symétrie de révolution.
En tant que tourneurs à façon dans l'Ostalbkreis, nous prenons en charge anneaux, carters et viroles pour les constructeurs de machines et d'installations de la région de Stuttgart – et livrons dans toute la région DACH.
Questions fréquentes sur le tournage vertical
Qu'est-ce que le tournage vertical ?
Lors du tournage vertical, la pièce tourne sur un plateau horizontal tandis que l'outil se déplace verticalement et horizontalement – pour des pièces à symétrie de révolution trop grandes et trop lourdes pour les tours conventionnels. Bock utilise pour cela en sous-traitance à Lorch le tour vertical CNC Feichter FKD30/20, de la pièce unitaire à la série.
Jusqu'à quels diamètre, hauteur et poids le tournage vertical est-il réalisé ?

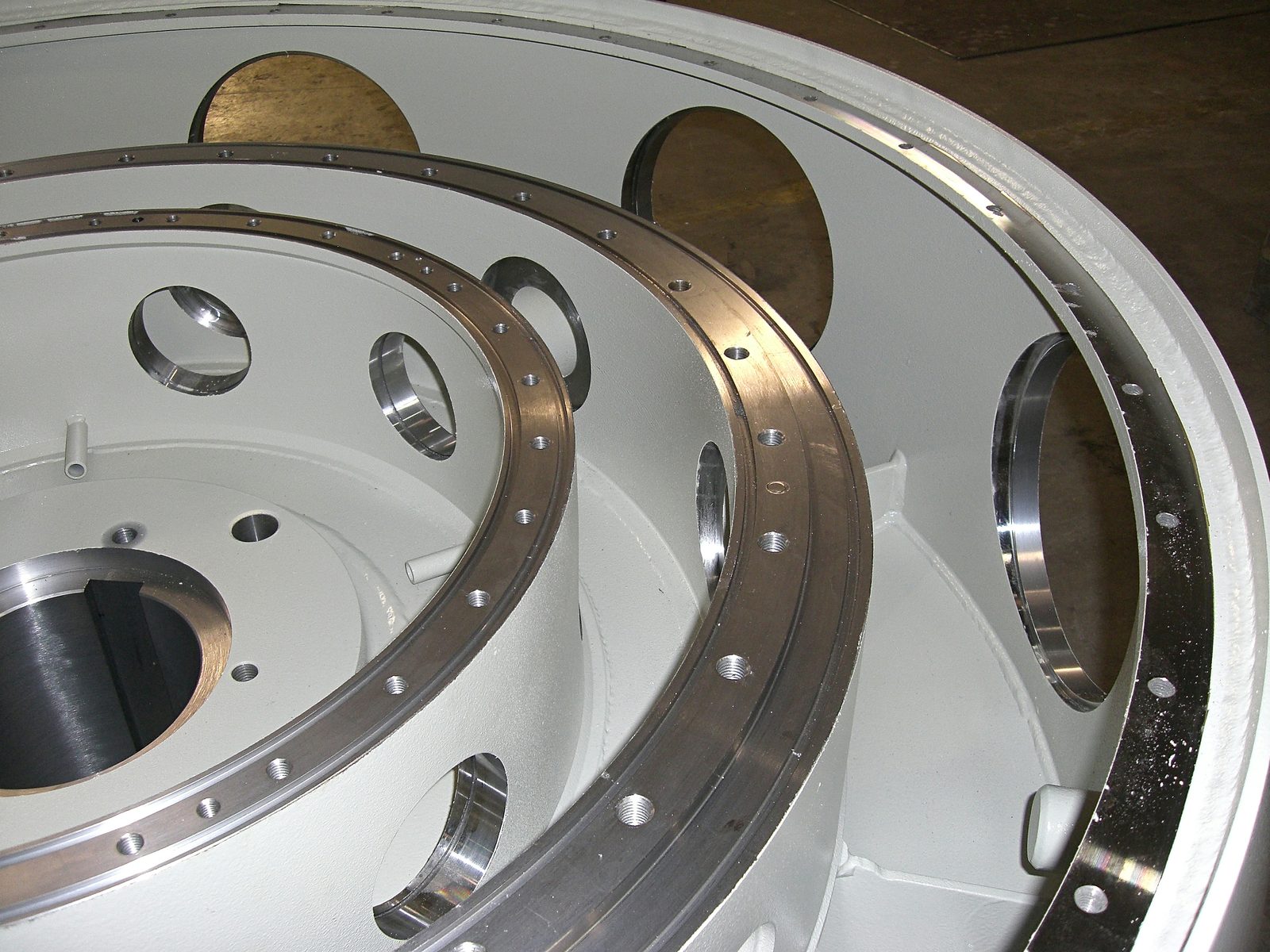

Le tour vertical usine jusqu'à Ø 4 800 mm de diamètre de tournage et 2 400 mm de hauteur de tournage ; le poids de la pièce est limité par la charge sur plateau à 25 t. Lors du perçage, la tête de perçage descend par le haut et limite la hauteur utilisable à 2 000 mm de hauteur de perçage ; la hauteur de pièce réellement réalisable dépend du bridage et du soutien de la pièce.
Les petites pièces tournées sont-elles aussi fabriquées sur des tours conventionnels ?

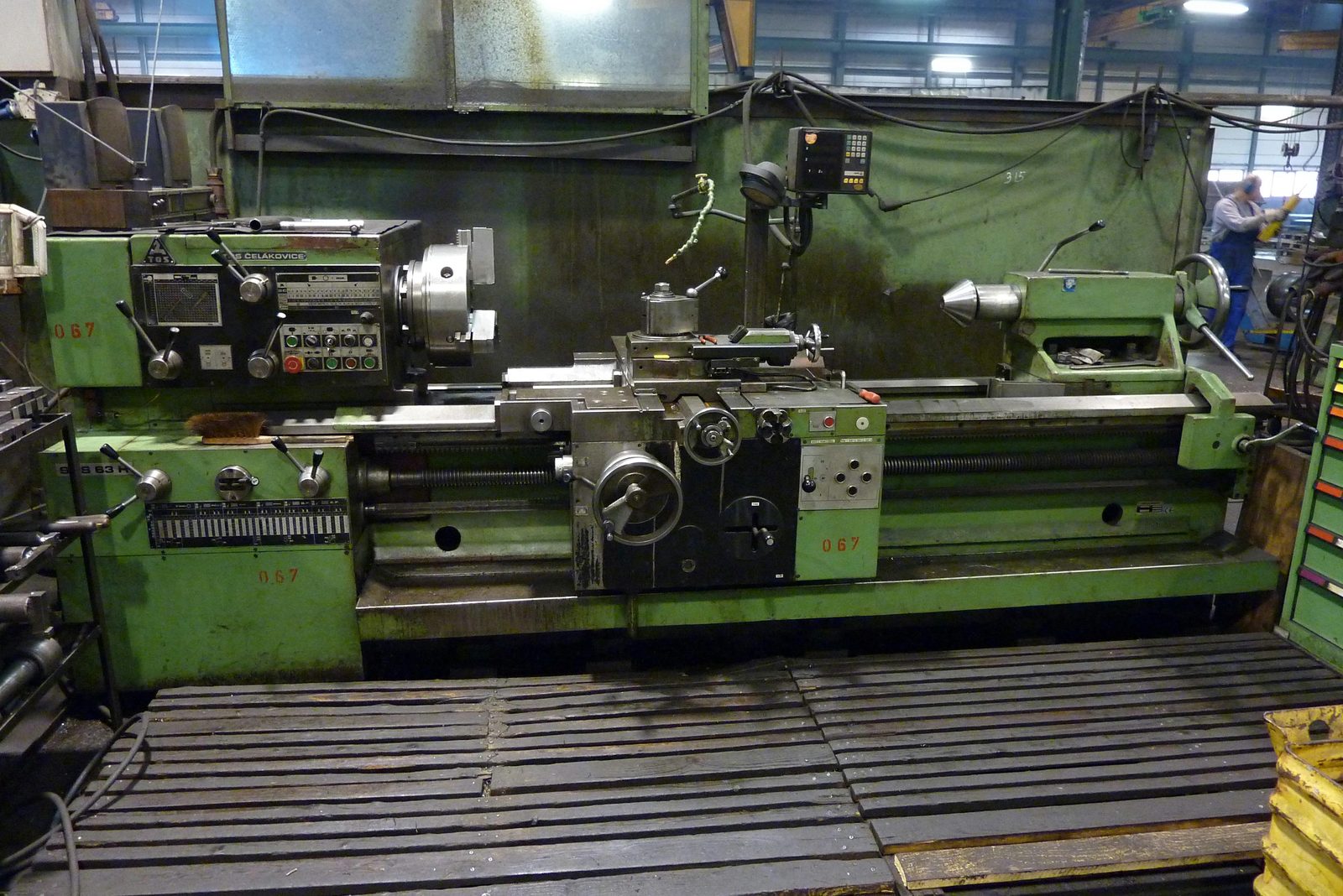

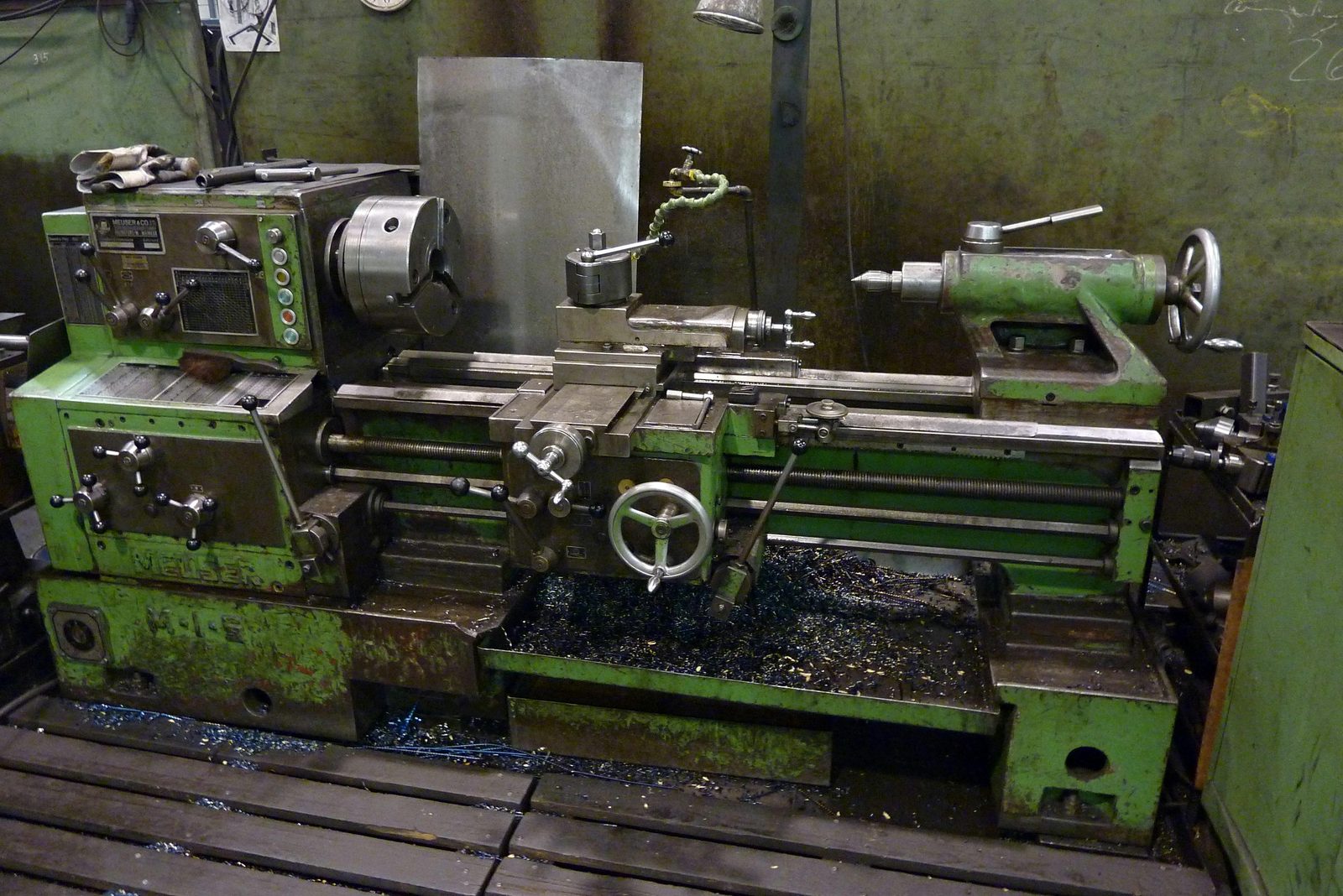

Oui. Outre le tour vertical, deux tours conventionnels sont disponibles : un TOS SUS 63H avec Ø 655 mm de diamètre de tournage et 2 000 mm de longueur de tournage, ainsi qu'un Meuser avec Ø 350 mm de diamètre de tournage et 1 000 mm de longueur de tournage.
Les constructions soudées peuvent-elles être reprises au tour vertical ?
Oui. Les grandes couronnes en construction soudée sont tournées à nu sur la face annulaire au tour vertical ; tournage, fraisage et soudage sont réalisés dans la même entreprise.
Un procès-verbal de mesure est-il fourni avec les pièces issues du tournage vertical ?
Oui, selon le projet. Le contrôle dimensionnel s'effectue selon le plan et les tolérances prescrites à l'aide de moyens de mesure étalonnés, le procès-verbal de mesure est joint à la fourniture ; les certificats matière des matériaux mis en œuvre sont disponibles sur demande.
Contact
Demander un tournage vertical
Envoyez-nous le plan, le matériau, le poids et la quantité. Nous prenons en charge le seul tournage – ou fabriquons la pièce complète, de la construction soudée jusqu'à la surface tournée.
