Réduire les contraintes résiduelles dans les constructions soudées et les pièces de charpente métallique – la détente vibratoire (VSR), alternative rapide et économique au détensionnement thermique, sans limite de taille.
Procédé sans chaleur
Le VSR réduit les contraintes résiduelles de façon purement mécanique – pas de four, pas de calamine, pas de déformation thermique.
Alternative économique
Coûts nettement inférieurs et délai de traitement plus court que le détensionnement thermique au four.
Aucune limitation de taille
Indépendant de la capacité des fours – adapté même aux constructions surdimensionnées.
Stabilité dimensionnelle améliorée
Réduit les écarts dimensionnels dus aux contraintes lors de l'usinage ultérieur.
DIN EN ISO 9001:2015
Management de la qualité avec protocoles de traitement documentés.
Détente vibratoire – procédé et application

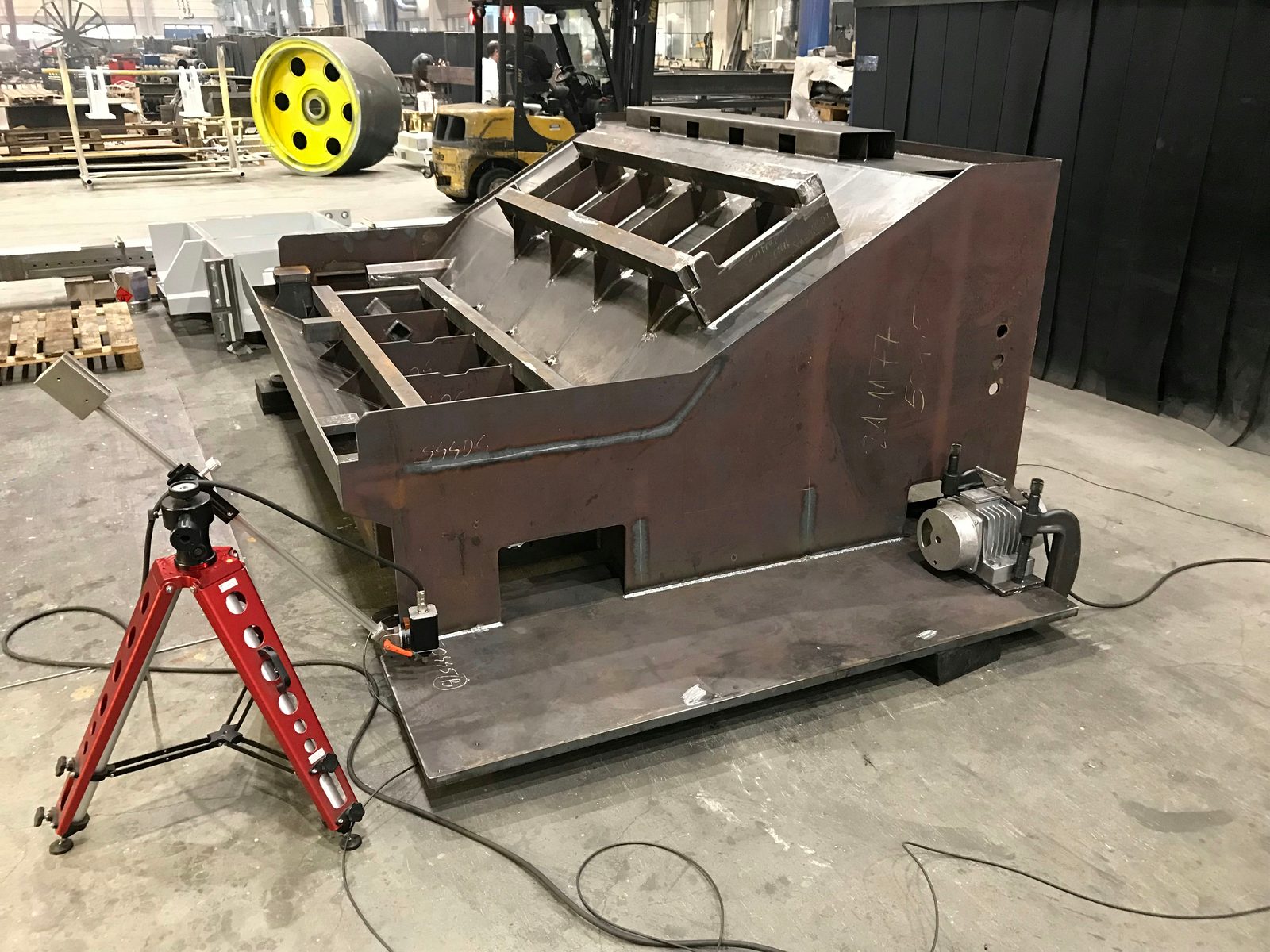

La détente vibratoire utilise des vibrations de résonance pour redistribuer les contraintes résiduelles dans les constructions soudées. La pièce est traitée pendant une durée définie à sa fréquence de résonance, avec une amplitude de vibration contrôlée. Cela réduit les pics de contraintes sans déformation thermique ni calaminage.
Le procédé VSR convient particulièrement aux grandes constructions soudées qui ne peuvent pas entrer dans un four, ou pour lesquelles un traitement thermique entraînerait des écarts dimensionnels. Le traitement peut être réalisé en interne ou en atelier – avec un effort de manutention minimal pour les pièces lourdes.
Le traitement VSR vise une meilleure stabilité dimensionnelle et une déformation réduite lors de l'usinage ultérieur.
Le procédé VSR est particulièrement économique pour les constructions soudées de grand format qui, en raison de leurs dimensions, ne peuvent pas être traitées thermiquement au four. Le procédé fonctionne indépendamment de la taille de la pièce et du matériau – applicable à l'acier, au Hardox, à l'acier inoxydable et à l'acier à grains fins.
Le procédé VSR est entièrement documenté : les diagrammes fréquence-amplitude montrent l'évolution de la résonance pendant le traitement. La documentation sert de justificatif du procédé auprès des clients ou des organismes de contrôle.
La détente vibratoire est disponible chez Bock comme prestation en sous-traitance – également pour les pièces fournies par le client issues d'une fabrication externe. Les pièces fabriquées à Lorch sont intégrées directement dans le procédé VSR après le soudage, avant le début de l'usinage ou du montage final.
La détente vibratoire permet de réduire considérablement les coûts de fabrication par rapport au détensionnement thermique au four. Les temps de traitement courts, l'absence de calamine et la possibilité d'un traitement en interne réduisent sensiblement les coûts et la charge logistique.
Pièces adaptées à la détente vibratoire
Le procédé VSR convient aux constructions soudées et aux pièces de charpente métallique :
- Châssis soudés lourds et structures de base
- Bâtis de machines et cadres de presses pour la construction mécanique
- Grandes brides, anneaux et structures porteuses
- Pièces destinées à un usinage de précision après soudage
- Constructions pour lesquelles le recuit au four n'est pas possible en raison de leur taille
Le procédé VSR est disponible comme prestation autonome ou combiné à la fabrication interne de soudage et d'usinage.
Applications typiques
La détente vibratoire est utilisée dans de nombreux secteurs :
- Constructions de grues et d'engins de levage
- Châssis de véhicules et de remorques
- Bâtis industriels et structures porteuses
- Cadres de grandes presses et constructions d'outillage
- Prétraitement avant l'usinage de précision de pièces soudées
Les pièces détensionnées par vibrations peuvent être directement traitées dans l'usinage CNC de précision au sein de la même entreprise. Le transfert direct après le traitement VSR, sans logistique externe, constitue un avantage central de la fabrication intégrée à Lorch. Le procédé VSR convient particulièrement aux constructions soudées et aux pièces de charpente métallique lourdes, pour lesquelles un traitement au four n'est pas pertinent sur le plan logistique ou économique en raison de leurs dimensions. La preuve de détente est documentée par des protocoles fréquence-amplitude et peut être soumise comme justificatif qualité auprès des clients ou des organismes de contrôle. Prestation en sous-traitance également disponible pour les pièces fournies par le client.
La détente vibratoire chez Bock – vos avantages
Bock Maschinenbau propose la détente vibratoire comme étape intégrée du processus de fabrication et de qualité :
- Aucun four nécessaire
- Le procédé VSR fonctionne sans traitement thermique – pas de calamine, pas de déformation thermique.
- Alternative économique
- Coûts nettement inférieurs et délai de traitement plus court que le détensionnement thermique.
- Adapté aux grandes pièces
- Aucune limitation de taille liée à la capacité du four – même pour les constructions surdimensionnées.
- Stabilité dimensionnelle améliorée
- Réduit le risque d'écarts dimensionnels dus aux contraintes lors de l'usinage ultérieur.
- DIN EN ISO 9001:2015
- Système de management de la qualité avec protocoles de traitement documentés.
Les entreprises de soudage et de charpente métallique de l'Ostalbkreis, de la région de Stuttgart et de la région DACH font réaliser la détente par vibration de leurs ensembles chez nous à Lorch – sans long transport vers un four de recuit.
Questions fréquentes sur la détente vibratoire
Qu'est-ce que la détente vibratoire (détensionnement par vibrations) ?
La détente vibratoire (VSR) est un procédé qui réduit mécaniquement les pics de contraintes résiduelles dans les constructions soudées au moyen de vibrations de résonance, sans chaleur. La pièce est excitée pendant une durée définie à sa fréquence de résonance, avec une amplitude contrôlée ; il n'en résulte ni déformation thermique ni calaminage.
Pour quelles pièces la détente vibratoire convient-elle ?
La détente vibratoire convient aux grandes constructions soudées qui n'entrent pas dans un four ou pour lesquelles un traitement thermique entraînerait des écarts dimensionnels – par exemple châssis soudés, bâtis de machines, cadres de presses, grandes brides, anneaux et structures porteuses. Le procédé est applicable à l'acier, au Hardox, à l'acier inoxydable et à l'acier à grains fins.
Comment la détente vibratoire est-elle documentée ?
Chaque traitement VSR fait l'objet d'un protocole : des diagrammes fréquence-amplitude enregistrent le décalage de résonance pendant le traitement. Les protocoles peuvent être présentés aux clients ou aux organismes de contrôle comme preuve du processus.
À quel stade du déroulement de la fabrication la détente vibratoire intervient-elle ?
Après le soudage et avant l'usinage ou le montage final. Les pièces fabriquées à Lorch sont intégrées au procédé VSR directement après le soudage, puis usinées avec précision dans la même entreprise. L'objectif est une déformation moindre lors de l'enlèvement de matière ultérieur.
La détente vibratoire est-elle aussi proposée pour des pièces issues d'une fabrication externe ?
Oui. Chez Bock, la détente vibratoire est disponible comme prestation en sous-traitance également pour les pièces fournies par le client issues d'une fabrication externe – comme prestation autonome ou combinée à la fabrication interne de soudage et d'usinage.
Contact
Demander une détente vibratoire
Indiquez-nous les dimensions, le poids, le matériau et l'étape d'usinage suivante. Nous traitons par détente vibratoire aussi bien des pièces fournies par le client issues d'une fabrication externe que des constructions soudées de notre propre fabrication.
