Constructions soudées lourdes jusqu'à 50 t – DIN EN 1090-2 EXC3
Constructions soudées de grand format et fortement sollicitées jusqu'à 50 t – fabriquées à Lorch en tant qu'atelier de soudage certifié selon DIN EN 1090-2 EXC3, avec manutention de charges lourdes.
Capacité de levage 50 t
Système de ponts roulants 2×25 t en levage tandem : retournement et positionnement même avec un centre de gravité défavorable.
Cordons longitudinaux à l'arc submergé, potence jusqu'à 7 m
Installations ESAB entièrement automatiques pour des cordons profonds et à haute résistance sur des constructions de grand format.
Maîtrise des déformations en interne
Redressage à la flamme et détensionnement par vibration directement après le soudage – sans limite de four, sans logistique externe.
Usinage final d'une seule pièce
Fraisage à portique jusqu'à 26 000 mm et tournage vertical jusqu'à Ø 4 800 mm – sans diviser la construction.
DIN EN 1090-2 EXC3
La classe d'exécution la plus élevée pour les constructions porteuses, y compris justificatif des soudures et documentation.
Charges lourdes dans toute l'usine
Plus de 50 installations de levage, 37 potences murales pivotantes et chariots élévateurs lourds jusqu'à 16 t.
Constructions soudées sur plan – axées sur les dimensions et la capacité portante
Chez Bock, les constructions soudées lourdes sont des composants en acier porteurs et de grandes dimensions – des constructions individuelles massives jusqu'aux structures soudées complexes à fortes exigences en matière de dimensions, de poids et de précision géométrique.
Contrairement aux ensembles soudés, ce n'est pas le nombre de pièces individuelles qui prime, mais la taille de la construction, le poids du composant et l'effort de manutention. Les exigences normatives, les tolérances serrées sur de grandes dimensions et les matériaux à haute résistance caractérisent le profil du composant.
La fabrication est réalisée selon le plan ou les spécifications du client. L'usinage par enlèvement de matière, le sablage, la peinture et le montage peuvent être intégrés au déroulement de la fabrication selon les besoins.

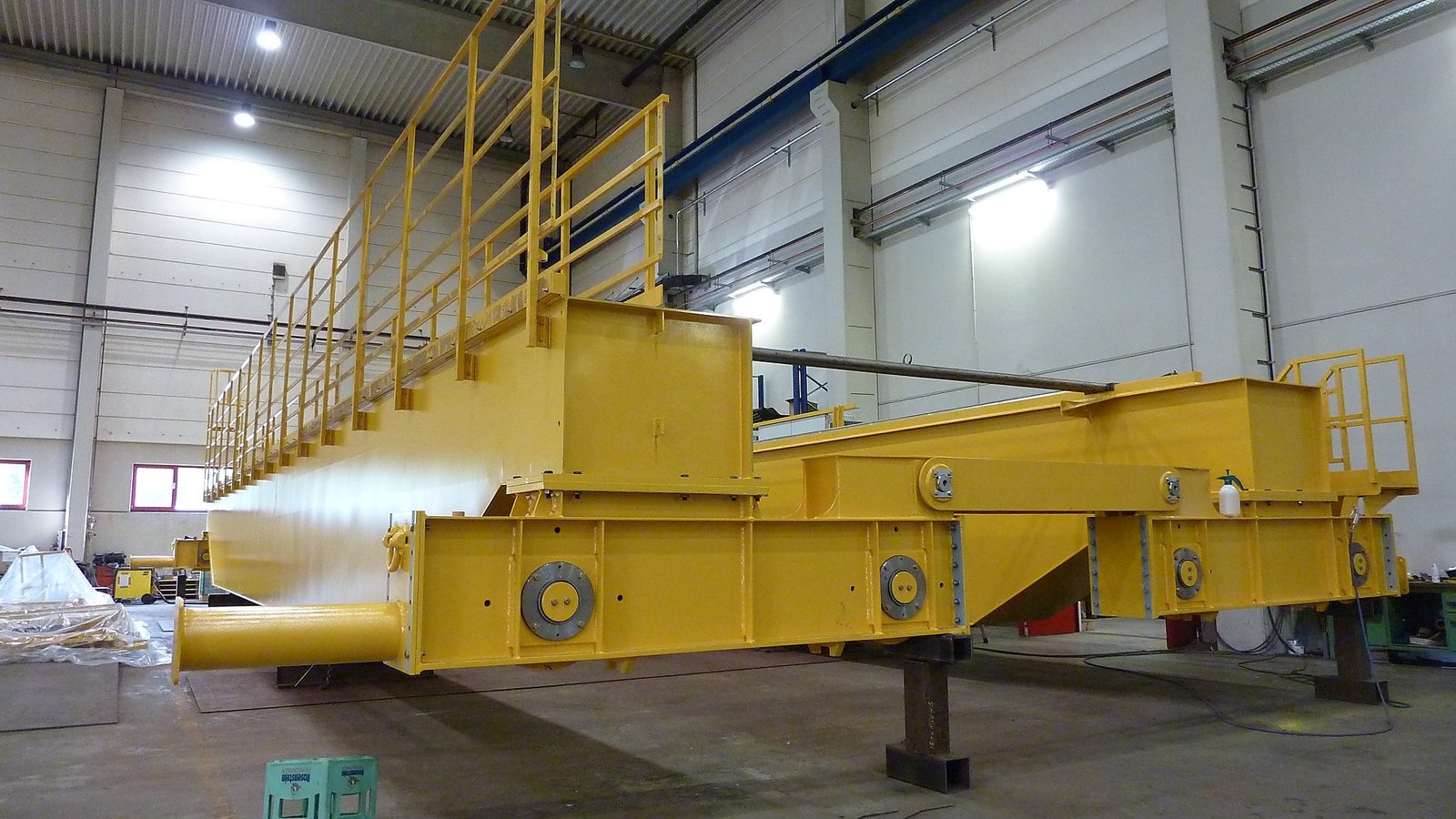

Manutention de pièces lourdes jusqu'à 50 t – système de pont roulant 2×25 t
La halle de production dispose d'un système de pont roulant 2×25 t offrant une capacité de charge totale de 50 t. Les constructions soudées de grandes dimensions peuvent ainsi être manipulées, retournées et positionnées en toute sécurité – même en cas de dimensions encombrantes ou de positions de centre de gravité défavorables.
Cette capacité de levage est une condition structurelle préalable pour des constructions qui ne peuvent être déplacées ni fabriquées dans des ateliers à équipement standard. Il ne s'agit pas d'une caractéristique optionnelle, mais d'un élément intégral de l'infrastructure de production.

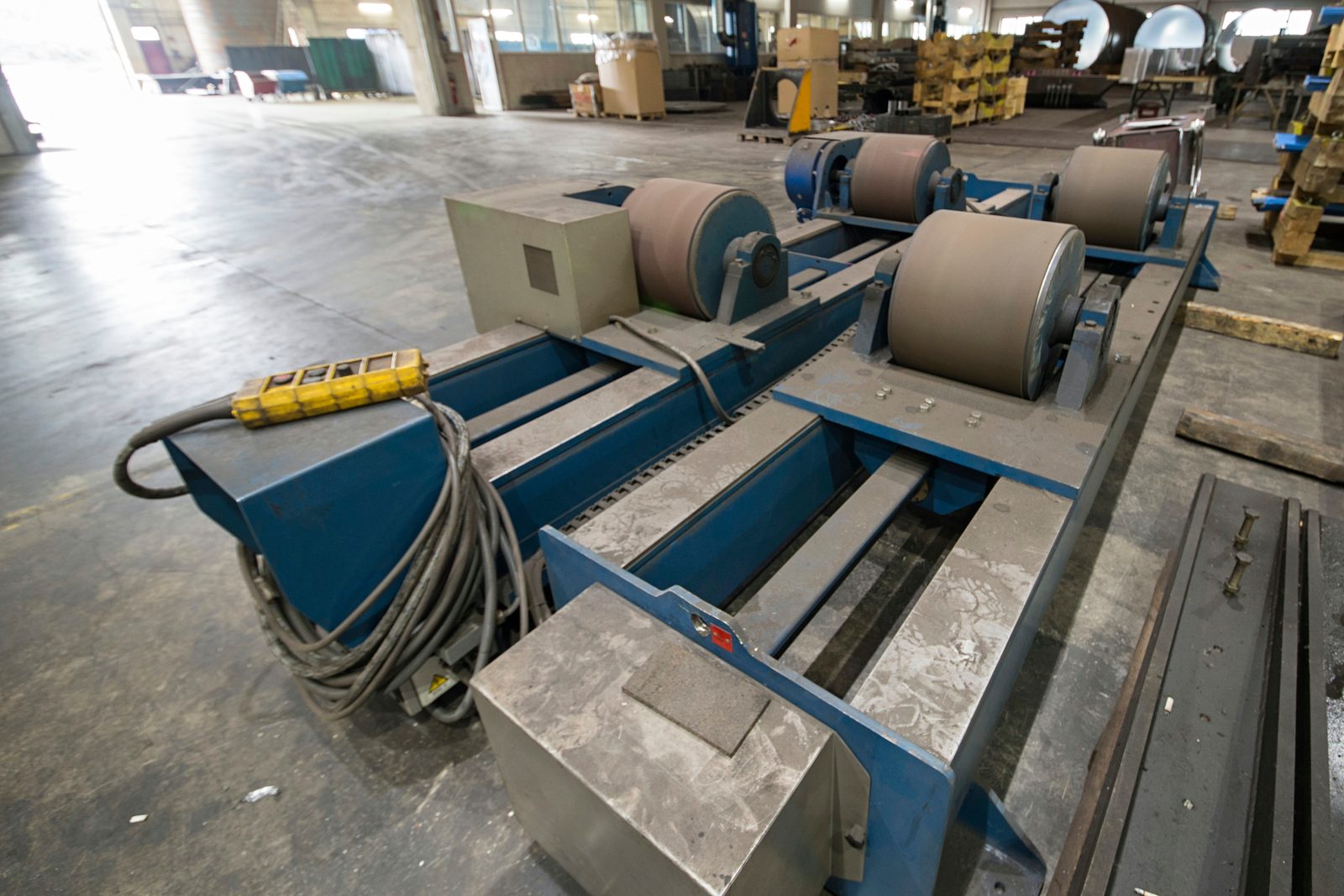

L'essentiel n'est pas seulement le levage en soi, mais le retournement pendant le soudage : pouvoir souder une construction à plat permet d'obtenir une meilleure qualité de cordon qu'en positions contraintes. L'équipement de levage détermine ainsi directement quelle qualité de soudure est réellement atteignable sur une pièce lourde.
Ponts roulants et manutention lourde
Plus de 50 installations de levage dans l'usine – ponts roulants jusqu'à 50 t en levage tandem, 37 potences murales aux postes de travail et chariots élévateurs lourds jusqu'à 16 t déplacent les pièces lourdes en toute sécurité dans toute la production.
Soudage MAG, TIG et arc submergé pour constructions lourdes
Selon la géométrie du composant, le matériau et les exigences de cordon, différents procédés de soudage sont mis en œuvre chez Bock :
- Soudage MAG
- est le procédé standard pour les composants en acier et les constructions complexes. Adapté à une large gamme de matériaux, y compris les aciers de construction à haute résistance.
- Soudage TIG
- est utilisé là où une qualité de cordon particulièrement élevée et des tolérances serrées sont requises – par exemple pour les constructions en acier inoxydable ou les assemblages soudés critiques en matière de qualité.
- Soudage à l'arc submergé (UP)
- est le procédé pour les cordons profonds et à haute résistance sur des composants lourds. Des installations ESAB entièrement automatiques avec des bras d'une portée jusqu'à 7 m permettent de réaliser des cordons longitudinaux à haute résistance sur des constructions de grandes dimensions.
Le choix du procédé dépend des exigences du composant. Au besoin, plusieurs procédés peuvent être combinés au sein d'une même construction.
Aciers de qualité européens – de l'acier de construction à l'acier à grain fin
Bock transforme principalement des aciers de qualité européens à traçabilité d'origine. Le choix du matériau s'effectue selon le plan et les exigences :
- Acier de construction (S235, S355)
- Acier à grain fin et acier de construction à haute résistance
- Hardox (acier résistant à l'usure pour les constructions soumises à des sollicitations abrasives)
- Acier inoxydable / acier résistant à la corrosion
- Autres matériaux selon plan ou spécification
La qualité et l'origine des matériaux sont documentées au moyen de certificats matière, dès lors que les spécifications du projet ou du client l'exigent. Des poids unitaires jusqu'à 50 t sont possibles ; les limites pour les matériaux spéciaux ou les dimensions inhabituelles sont convenues au cas par cas selon le projet.
Atelier de soudage certifié – DIN EN 1090-2 EXC3, EN ISO 3834-2 et CND
Bock Maschinenbau est un atelier de soudage certifié selon DIN EN 1090-2 EXC3 et EN ISO 3834-2. Complétées par un système de management de la qualité certifié selon DIN EN ISO 9001:2015, ces normes constituent un cadre qualité contraignant pour la fabrication de constructions soudées : les qualifications des procédés de soudage, les exigences de contrôle et les obligations de documentation font partie intégrante de la production. Les certificats actuels sont mis à la disposition des clients soumis à des obligations de preuve au format PDF.
Assurance qualité et contrôle non destructif
Pour les constructions soudées, la qualité ne dépend pas uniquement du cordon terminé, mais aussi de la preuve traçable du standard exigé. Les travaux de soudage sont donc accompagnés de mesures d'assurance qualité appropriées. Selon le composant, le matériau, les exigences de cordon et les spécifications du client, le contrôle visuel et des méthodes de contrôle non destructif (CND) peuvent être mis en œuvre.
- Le contrôle visuel (VT), le ressuage (PT) et la magnétoscopie (MT) sont disponibles en interne avec une qualification de niveau 2 selon DIN EN ISO 9712.
- Le contrôle par ultrasons (UT) est disponible en interne selon le projet, assuré par du personnel de contrôle certifié.
Cela permet de détecter les indications de surface, les fissures, les irrégularités proches de la surface ainsi que les irrégularités internes dans les composants et assemblages soudés appropriés.
Les exigences de contrôle et de documentation sont convenues au cas par cas selon le plan, les spécifications normatives et les exigences du client – l'assurance qualité est ainsi adaptée à chaque composant et non définie de manière forfaitaire.
Charpente métallique lourde
Soudé, contrôlé et usiné — sans étape intermédiaire.
Usinage CNC, sablage, peinture et montage selon les besoins
Les constructions soudées lourdes nécessitent souvent des étapes de fabrication supplémentaires. Les prestations suivantes peuvent être intégrées au déroulement du projet selon les besoins :
- Usinage CNC de grandes pièces
- Usinage CNC de pièces lourdes jusqu'à 50 t, fraisage portique jusqu'à 26 000 mm, tournage vertical jusqu'à Ø 4 800 mm.
- Préparation de surface
- Sablage jusqu'à Sa 2,5 dans une cabine de sablage de grandes dimensions.
- Protection anticorrosion et peinture
- Peinture industrielle selon EN ISO 12944 dans une cabine de peinture de 25 × 7 × 6 m.
- Montage
- Pré-montage ou montage partiel de composants selon le projet.
Les constructions soudées lourdes peuvent ainsi être non seulement soudées, mais aussi usinées, sablées, revêtues ou pré-montées – selon l'accord et les exigences du projet, au sein de la même usine.
Adaptées aux constructions de grandes dimensions et exigeantes sur le plan normatif
Chez Bock, les constructions soudées lourdes sont fabriquées pour des applications techniquement exigeantes, où les dimensions, le poids et la certification sont déterminants :
- Constructions porteuses et fortement sollicitées avec besoin de documentation normative
- Composants individuels et constructions de grandes dimensions à partir de 10 t de poids unitaire
- Constructions avec des tolérances dimensionnelles et de forme serrées sur de grandes dimensions
- Constructions soumises à l'usure avec part de Hardox
- Constructions pour des projets exigeants dans la construction de grues, d'installations et de véhicules spéciaux
Pour les projets dont la complexité et les exigences structurelles dépassent le domaine des ensembles soudés, la fabrication spécialisée de constructions soudées lourdes offre le cadre approprié.
Constructions soudées lourdes – pourquoi Bock
Bock Maschinenbau fabrique des constructions soudées lourdes sur le site de Lorch depuis plus de six décennies :
- Capacité de levage
- Système de pont roulant 2×25 t – 50 t de capacité de charge totale pour une manutention sûre des constructions de grandes dimensions
- Certification
- DIN EN 1090-2 EXC3, EN ISO 3834-2 et DIN EN ISO 9001:2015 – cadre qualité contraignant pour des donneurs d'ordre exigeants
- Compétence matériaux
- Principalement des aciers de qualité européens – acier de construction, Hardox, acier inoxydable et acier à grain fin
- Procédés de soudage
- Soudage MAG, TIG et arc submergé selon spécification
- Assurance qualité
- VT, PT et MT en interne niveau 2 selon DIN EN ISO 9712 ; UT en interne selon le projet
- Processus en aval
- Usinage CNC, sablage, peinture et montage intégrables dans la même usine
- Charges lourdes pour la région
- Les constructeurs de grues, d'installations et de machines spéciales de la région de Stuttgart et de la région DACH s'approvisionnent en constructions soudées porteuses pour charges lourdes jusqu'à 50 t auprès de notre atelier EXC3 à Lorch.
Contact
Votre projet — directement de la région
Envoyez-nous votre demande de sous-traitance, de construction métallique ou de machines spéciales — nous vous répondrons rapidement.
Demander une construction soudée lourde
Pour une première évaluation, merci de communiquer le plan ou les spécifications techniques, le matériau, la quantité souhaitée ainsi que les exigences en matière de qualité, de contrôle et de documentation. Nous vérifions la faisabilité et établissons une offre adaptée au projet.
