Quinagem até 1 000 t – chapas grandes e chapas de aço pesadas
Quinar com precisão chapas grandes e chapas de aço pesadas – até 1 000 t de força de prensagem numa largura útil de 6 100 mm, conformação a frio em aço estrutural, aço de grão fino e Hardox em Lorch.
Até 1 000 t de força de prensagem
Quinadora hidráulica para chapas pesadas com elevada resistência à dobragem.
6 100 mm de largura de trabalho
Quinar chapas grandes e peças quinadas compridas numa única passagem.
Manuseamento de cargas pesadas
Sistema de pontes rolantes 2×25 t para um manuseamento seguro de componentes de grande formato e pesados.
Aço · Aço de grão fino · Hardox
Aços de qualidade europeus até Hardox 400/500 e S1100.
Quinar em vez de soldar
Conformação a frio sem distorção térmica nem zona afetada pelo calor – maior resistência, menos ensaios.
Processos subsequentes integrados
Soldadura, maquinação CNC, jato de areia e pintura na mesma fábrica.
Quinagem na Bock – dobragem em matriz com elevada força de prensagem
Na quinagem (dobragem em matriz), uma chapa é dobrada entre o punção e a matriz sob força de prensagem. O ângulo de dobragem, a posição da linha de dobra e a sequência das arestas são executados na prensa quinadora hidráulica. O processo permite peças quinadas precisas com contornos de dobra lineares – desde simples perfis em L e U até geometrias de dobra de várias etapas.
Na Bock, a quinagem é utilizada sobretudo para chapas de aço de grande formato e pesadas, que são posteriormente integradas em conjuntos soldados ou em construções soldadas pesadas. A quinagem é, assim, uma etapa de produção a montante – as peças dobradas são depois soldadas, maquinadas por arranque de apara, jateadas ou pintadas.
As peças quinadas em aço, aço de grão fino e Hardox são fabricadas conforme desenho ou especificação. Para geometrias de dobra complexas ou requisitos de material específicos, a viabilidade é acordada previamente com o cliente.
Quinar em vez de soldar: superioridade construtiva e económica
A melhor soldadura é a que não existe. Cada quinagem substitui uma ligação soldada – e, com ela, um potencial ponto fraco da peça. É por isso que as construções modernas apostam deliberadamente na quinagem em vez da soldadura, para produzir peças mais resistentes, mais leves e mais económicas.
- Menos pontos fracos
- Uma soldadura é sempre um potencial ponto fraco – devido ao efeito de entalhe, poros, mordeduras ou tensões residuais. Um canto quinado mantém-se como material base homogéneo e conserva toda a resistência do material.
- Sem distorção térmica
- A quinagem é uma conformação a frio, sem aporte de calor. Não ocorre distorção térmica, nem trabalho de endireitamento, nem alteração da estrutura – a peça mantém as cotas e permanece perfeitamente plana.
- Maior resistência da peça
- No raio de quinagem, o fluxo das fibras do material decorre de forma contínua. Sem zona afetada pelo calor (ZAC), obtém-se um melhor comportamento perante cargas dinâmicas e oscilantes.
- Custos mais baixos
- Uma quinagem substitui várias etapas de trabalho: a preparação do cordão, a soldadura e o acabamento posterior deixam de ser necessários. Isto poupa material de adição, energia e tempo de ciclo – com um custo unitário mais baixo.
- Menos ensaios e documentação
- Onde não há cordão, dispensam-se o ensaio da soldadura (VT, PT, MT) e a documentação associada. Isto reduz os custos da qualidade e acelera a receção.
- Acabamento limpo
- Arestas contínuas, sem cordões de soldadura nem trabalho de esmerilagem – ideais para superfícies à vista, revestimentos e acabamentos de elevada qualidade.
Na Bock, os processos de quinagem e soldadura são combinados de forma integrada: onde a quinagem é construtivamente possível, substitui o cordão de soldadura – onde é necessário unir, tal é feito com certificação segundo a norma DIN EN 1090-2 EXC3. Surgem assim peças com um número mínimo de cordões, elevada resistência e qualidade reproduzível.

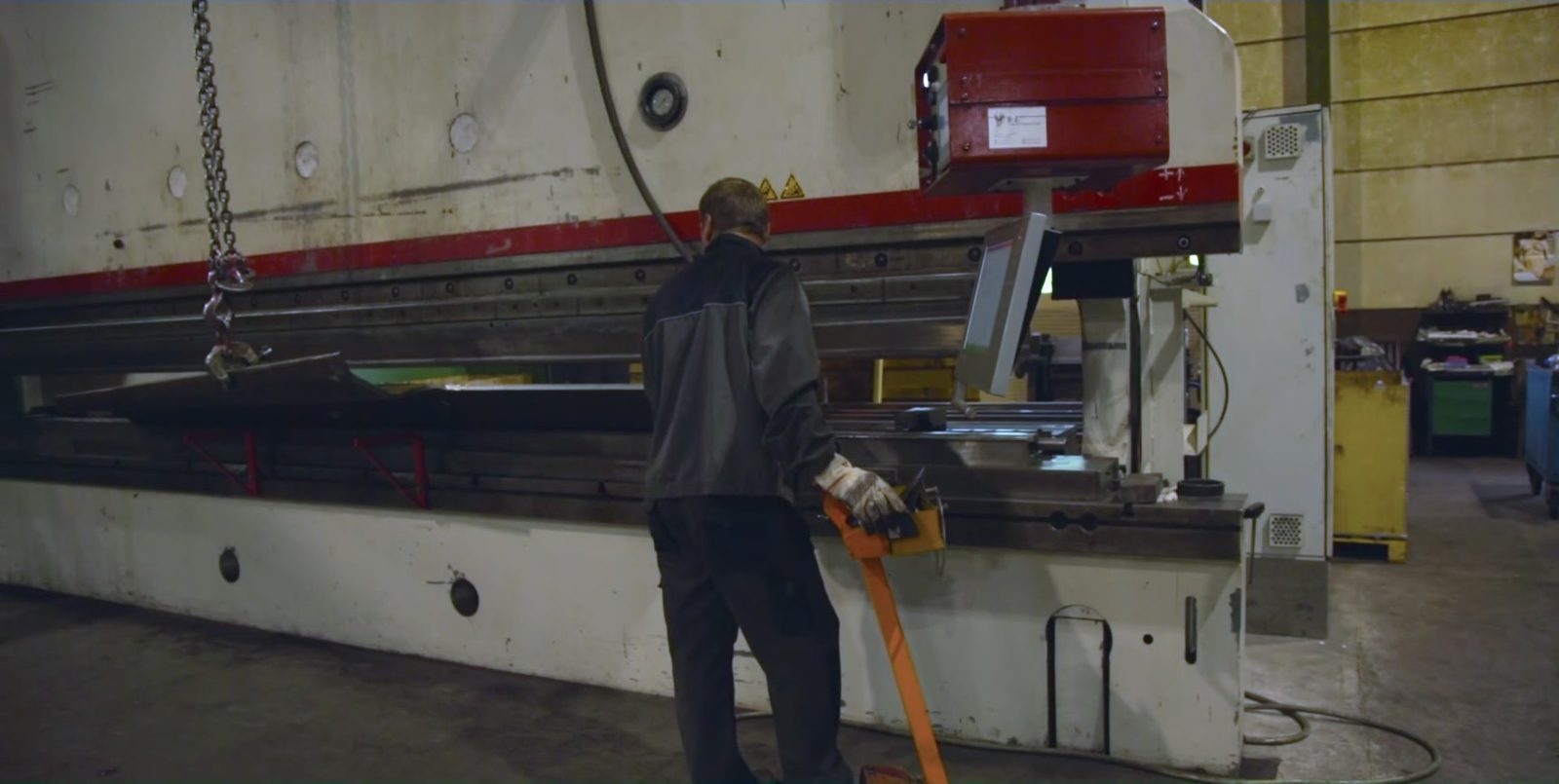

Duas quinadeiras hidráulicas – até 1 000 t em 6 100 mm de largura de trabalho
Na Bock estão disponíveis duas quinadeiras hidráulicas: uma Weinbrenner com até 1 000 t de força de prensagem e uma Scharringhausen com 550 t – ambas com 6 100 mm de largura de trabalho. Assim é possível quinar chapas de grande formato e chapas de aço pesadas para as quais as quinadeiras padrão não estão dimensionadas.
As peças pesadas e as peças quinadas de grande formato podem ser posicionadas e manuseadas com segurança através do sistema de pontes rolantes de 2×25 t da nave de produção. Isto permite também a quinagem de chapas que, pelas suas dimensões ou pelo seu peso, exigem um manuseamento especial.
Dados da máquina
| Máquina | Força de prensagem | Comprimento de dobragem |
|---|---|---|
| Weinbrenner · Quinadeira | 1 000 t | 6 100 mm |
| Scharringhausen · Quinadeira | 550 t | 6 100 mm |
Quando é a quinagem o processo adequado?
A quinagem é particularmente adequada aos seguintes requisitos e tipos de componentes:

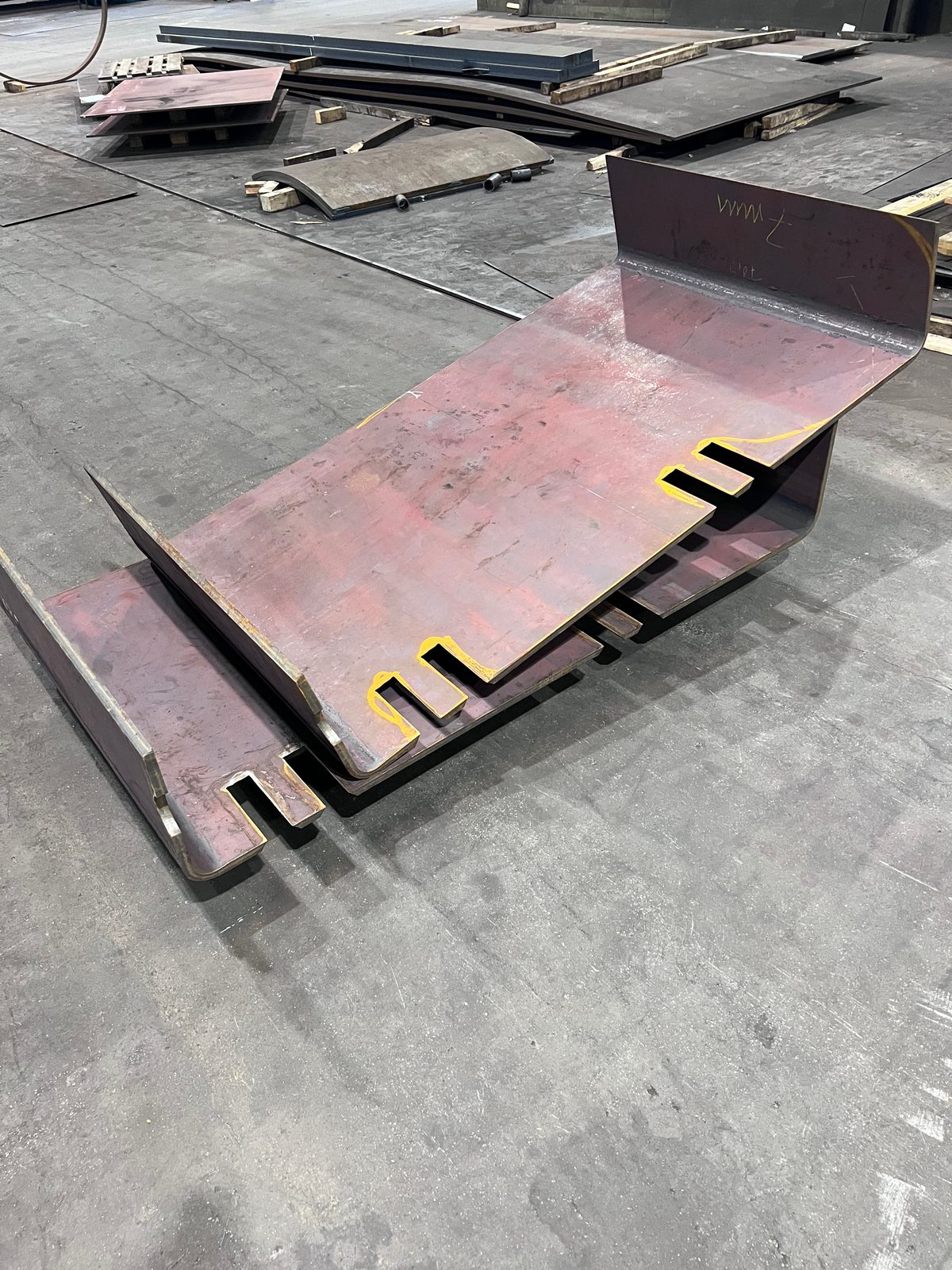

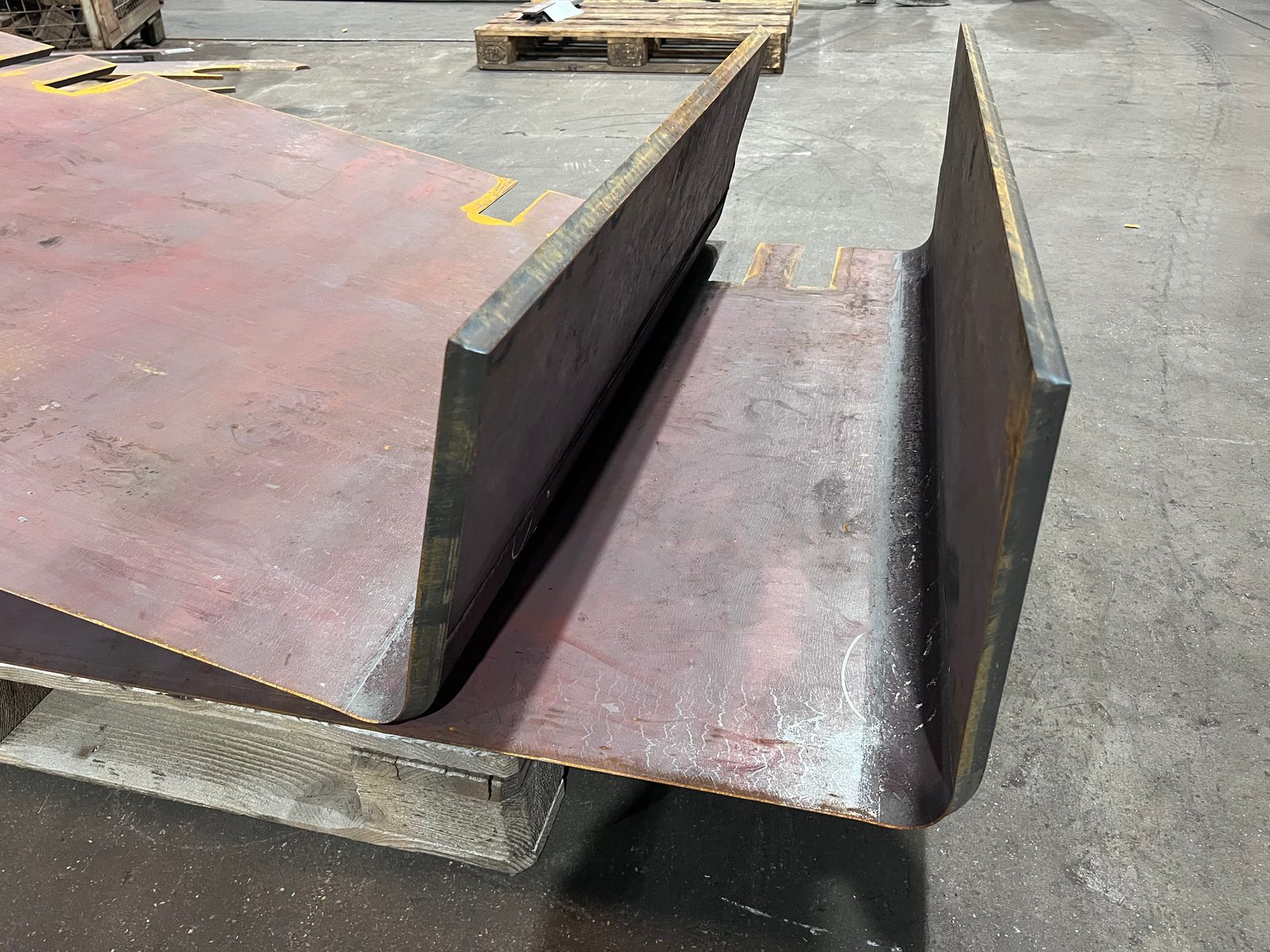

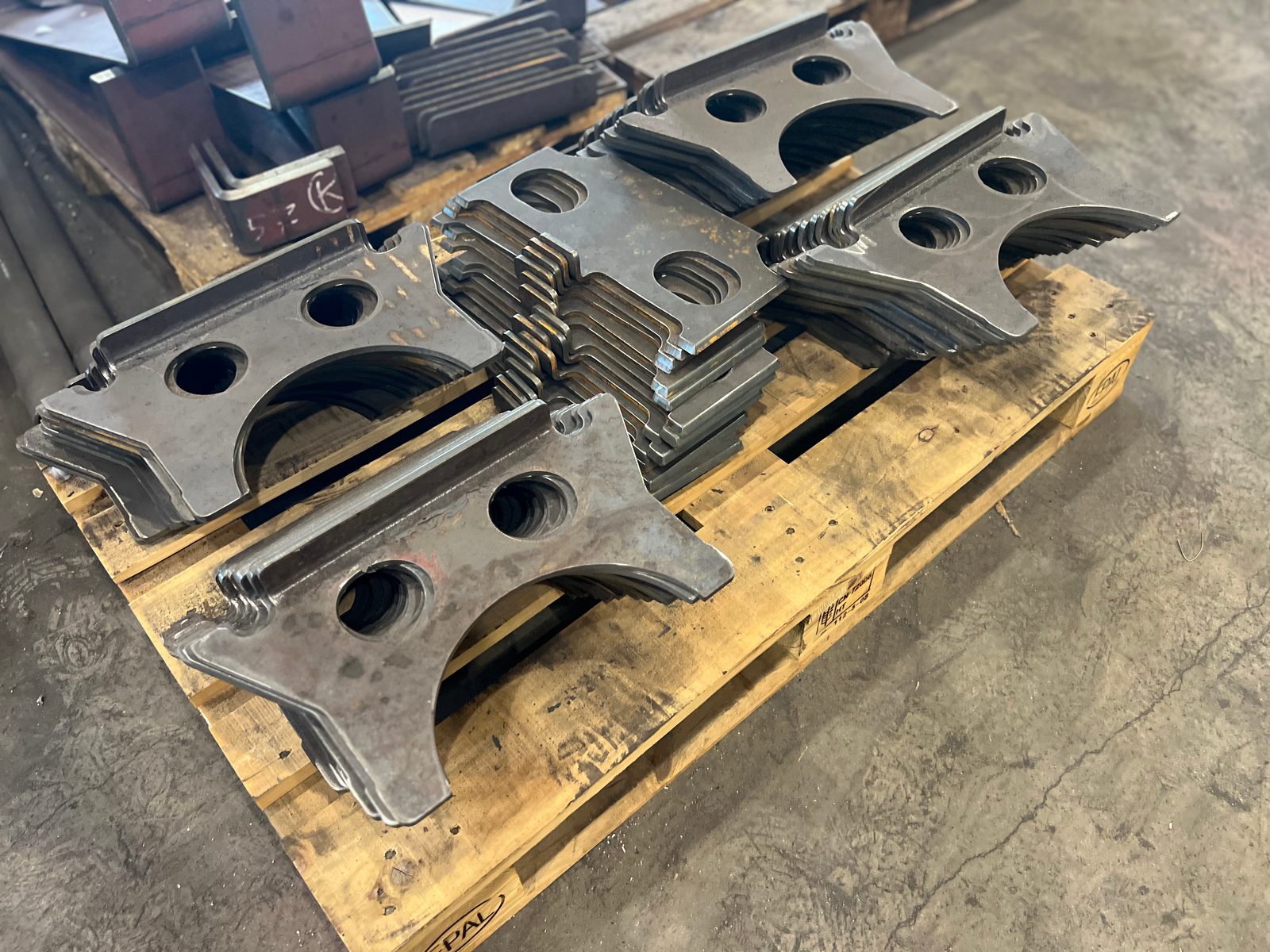

- Contornos de dobra lineares – perfis em L, perfis em U, perfis em Z e perfis em caixa
- Chapas grandes e chapas de aço pesadas com elevada resistência à dobragem
- Peças quinadas conforme desenho com ângulos e linhas de dobra definidos
- Aço estrutural, aço de grão fino e Hardox
- Peças dobradas como etapa prévia para conjuntos soldados e construções soldadas
Para formas cilíndricas ou relacionadas com raios, a calandragem é o processo mais adequado. A quinagem e a calandragem podem ser combinadas na mesma instalação – a escolha do processo orienta-se pela geometria do componente.
Materiais adequados à quinagem
Na quinagem, a Bock processa predominantemente aços de qualidade europeus com origem rastreável:
- Aço estrutural (S235, S355)
- Aço de grão fino e aço de construção de alta resistência

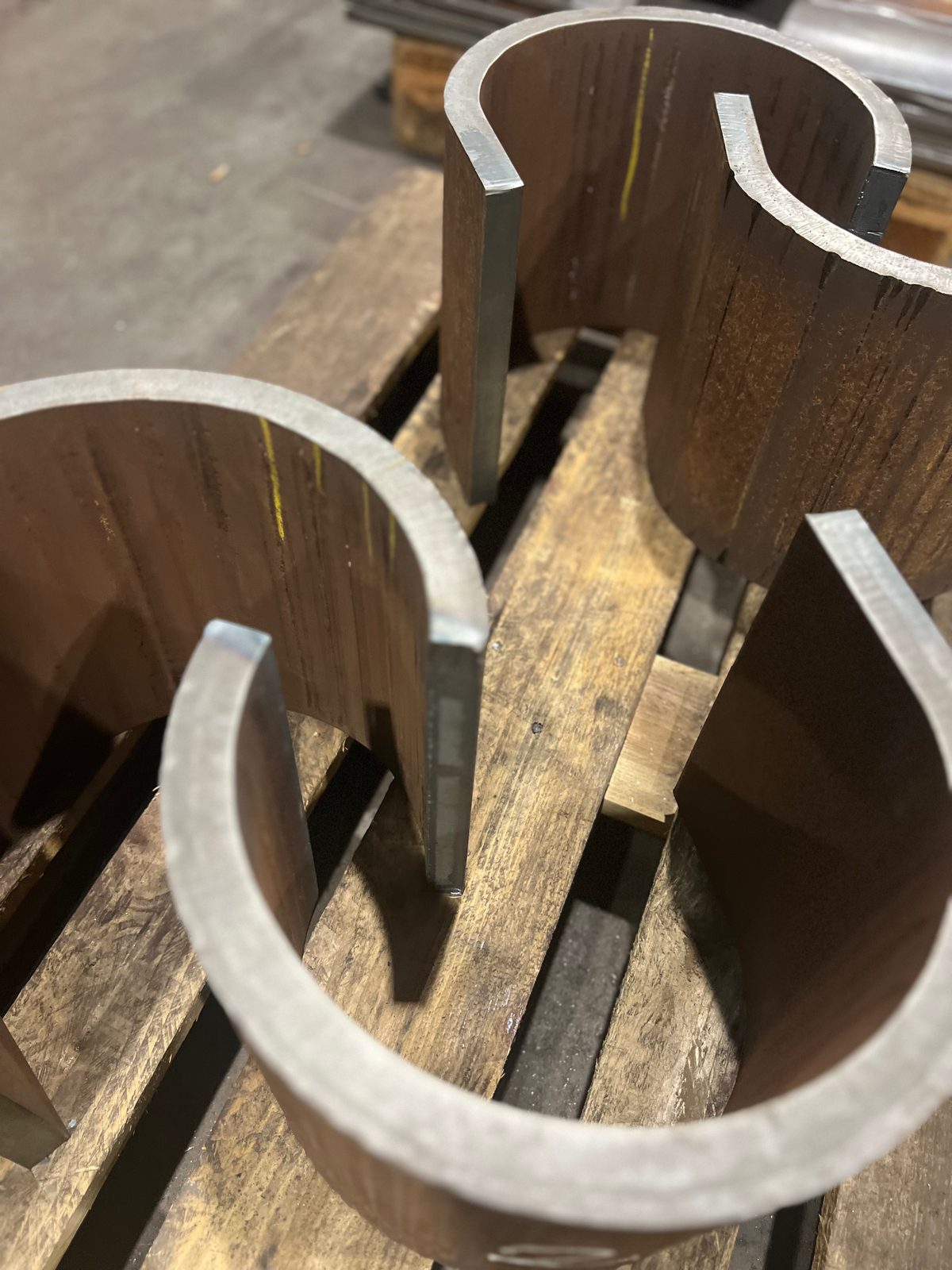

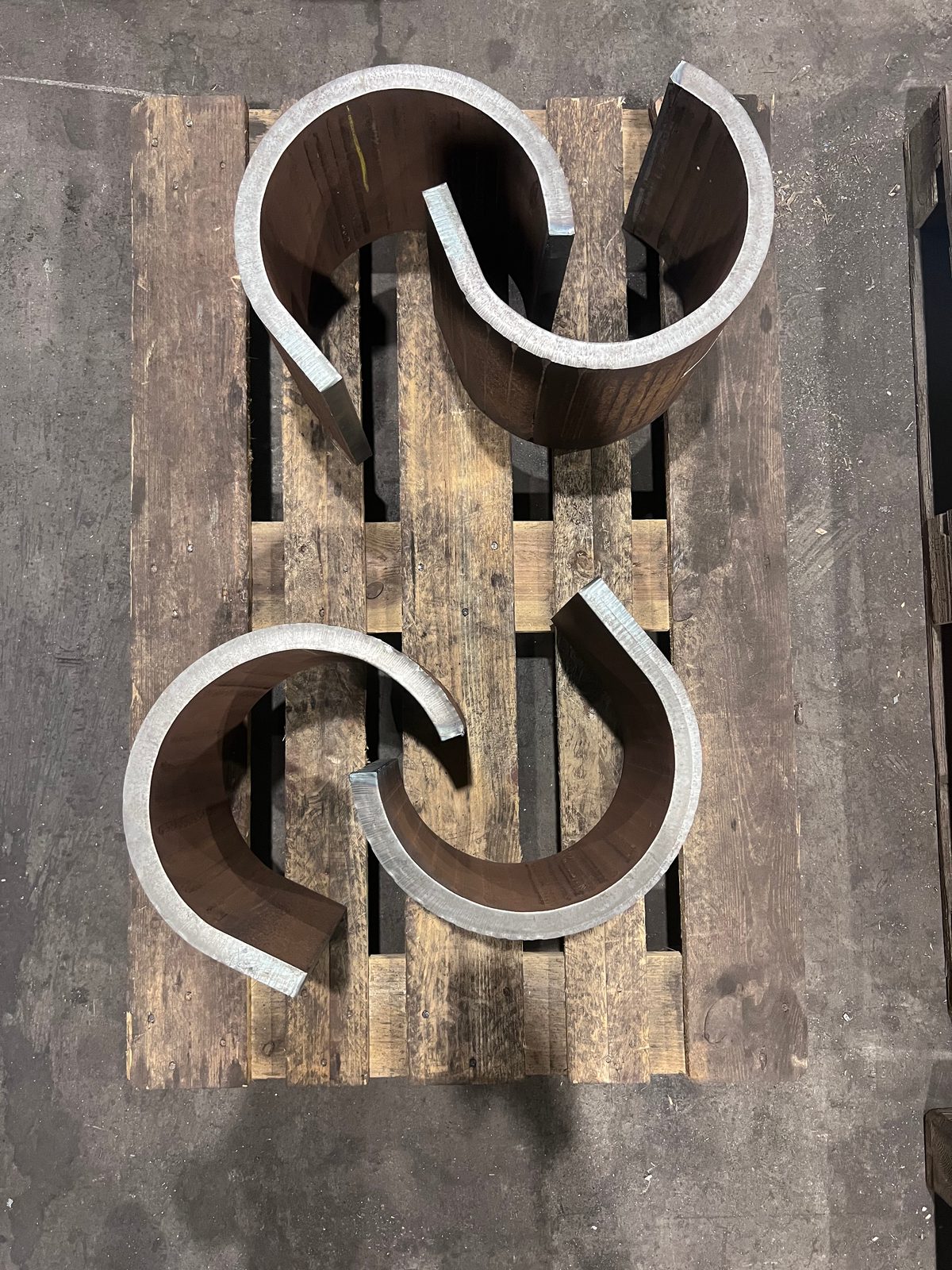

- Hardox (aço resistente ao desgaste para componentes sujeitos a esforços abrasivos)
- Aço inoxidável 1.4301, 1.4571 – resistente à corrosão
- Outros aços de construção conforme desenho ou especificação
A qualidade e a origem do material são documentadas, no caso das respetivas especificações do projeto ou do cliente, através de comprovativos e certificados de ensaio.
Fabrico conforme desenho – sistema de gestão da qualidade segundo a DIN EN ISO 9001:2015
As peças quinadas são fabricadas conforme desenho ou especificação técnica. O ângulo de quinagem, a precisão dimensional e a posição das linhas de dobragem regem-se pelos requisitos do cliente. Para exigências especiais de precisão ou qualidade, a exequibilidade é acordada previamente.
A Bock Maschinenbau dispõe de um sistema de gestão da qualidade certificado segundo a DIN EN ISO 9001:2015. O fabrico de quinagem está integrado neste enquadramento de qualidade – os deveres de documentação e os requisitos de ensaio são acordados por projeto.
Enquanto empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3 e a EN ISO 3834-2, as peças quinadas são frequentemente utilizadas como etapa de fabrico prévia para conjuntos soldados certificados – todo o processo de produção permanece num enquadramento de qualidade certificado.
Soldadura, maquinação CNC, pintura e montagem em caso de necessidade
As peças quinadas, produzidas por quinagem, exigem frequentemente outras etapas de fabrico. Os seguintes serviços podem ser integrados no fluxo do projeto:
- Soldadura e união
- Soldadura MAG, TIG e por arco submerso para conjuntos soldados e construções soldadas pesadas segundo a DIN EN 1090-2 EXC3.
- Maquinação CNC de grandes peças
- Maquinação pesada CNC até 50 t, fresagem de pórtico até 26 000 mm, torneamento vertical até Ø 4 800 mm.
- Preparação de superfícies
- Jato de areia até Sa 2,5 numa cabine de jateamento de grande formato.
- Proteção anticorrosiva e pintura
- Pintura industrial segundo a EN ISO 12944 numa cabine de pintura de 25 × 7 × 6 m.
- Montagem
- Pré-montagem ou montagem parcial de componentes por projeto.
As peças quinadas podem assim não só ser dobradas, mas também soldadas, maquinadas, jateadas, revestidas ou pré-montadas – consoante o acordado e os requisitos do projeto, dentro da mesma unidade fabril.
Aplicações típicas da quinagem
A quinagem na Bock é utilizada onde são necessárias peças quinadas de grande formato ou pesadas como etapa prévia para conjuntos complexos:
- Cantoneiras, perfis e perfis em caixão de grande formato em chapa de aço
- Peças quinadas para conjuntos soldados e construções soldadas pesadas
- Peças dobradas em Hardox e aço de grão fino para componentes sujeitos a desgaste ou a cargas estruturais
- Revestimentos, caixas e peças estruturais na construção de instalações e de veículos especiais
- Peças pré-conformadas para processamento posterior na maquinação pesada CNC
A quinagem complementa o leque de fabrico de conjuntos soldados e construções soldadas pesadas – enquanto etapa de conformação prévia indispensável para peças quinadas em chapas de aço pesadas.
Quinagem – porquê a Bock
A Bock Maschinenbau realiza a quinagem nas instalações de Lorch como parte de um processo completo de fabrico e qualidade:
- Força de prensagem
- Quinadora com até 1 000 t de força de prensagem
- Largura de trabalho
- 6 100 mm de largura de trabalho para chapas grandes e peças quinadas compridas
- Capacidade de elevação
- Sistema de pontes rolantes 2×25 t – manuseamento seguro de componentes de grande formato e pesados
- Competência em materiais
- Aços de qualidade europeus, como aço de construção, aço de grão fino e Hardox
- Sistema de gestão da qualidade
- DIN EN ISO 9001:2015 e empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3
- Processos subsequentes
- Soldadura, maquinação CNC, jato de areia, pintura e montagem integráveis na mesma unidade fabril
- Quinagem para a região
- Fabricantes de reservatórios, equipamentos e veículos da região de Estugarda e da região DACH mandam quinar grandes chapas até 6 100 mm nas nossas instalações em Lorch, incluindo Hardox e aços de grão fino de alta resistência.
Contacto
O seu projeto — diretamente da região
Envie-nos o seu pedido de fabrico por contrato, construção metálica ou construção de máquinas especiais — entraremos em contacto em breve.
Pedir orçamento de quinagem
Para uma primeira avaliação, indique o desenho ou a especificação técnica, o material, a espessura da chapa, a geometria de dobragem e a quantidade. Verificamos a adequação e elaboramos uma proposta por projeto.
