Aléseuse horizontale – usinage d'alésage CNC pour grandes pièces | Sous-traitance Lorch
Trois aléseuses horizontales CNC TOS-Varnsdorf WHN 13 avec table tournante – perçage, fraisage, alésage et taraudage de grandes pièces en un seul bridage, en sous-traitance à Lorch sans quantité minimale.
Course X 3 500 mm
Courses X 3 500 · Y 2 500 · Z 1 200 mm – un grand espace de travail pour les alésages longs et les positions d'usinage éloignées.
Broche d'alésage Ø 130 mm
Broche d'alésage robuste de 130 mm pour le perçage, l'alésage et le fraisage – y compris sur des perçages profonds et de grands volumes d'enlèvement de matière.
Table tournante 360°
Table tournante intégrée – plusieurs faces d'usinage en un seul bridage, sans reprise et sans erreur de position.
3 aléseuses en parallèle
Trois TOS-Varnsdorf WHN 13 CNC identiques – capacité élevée, délais courts et sécurité de disponibilité pour le respect des délais.
Manutention par pont roulant jusqu'à 50 t
Système de pont roulant 2×25 t et infrastructure d'atelier pour une manutention sûre des pièces de grand format.
Acier · Hardox · inox
Acier de construction, acier à grains fins jusqu'à S1100, Hardox 400/500 et inox 1.4301/1.4571 – usinés selon plan.

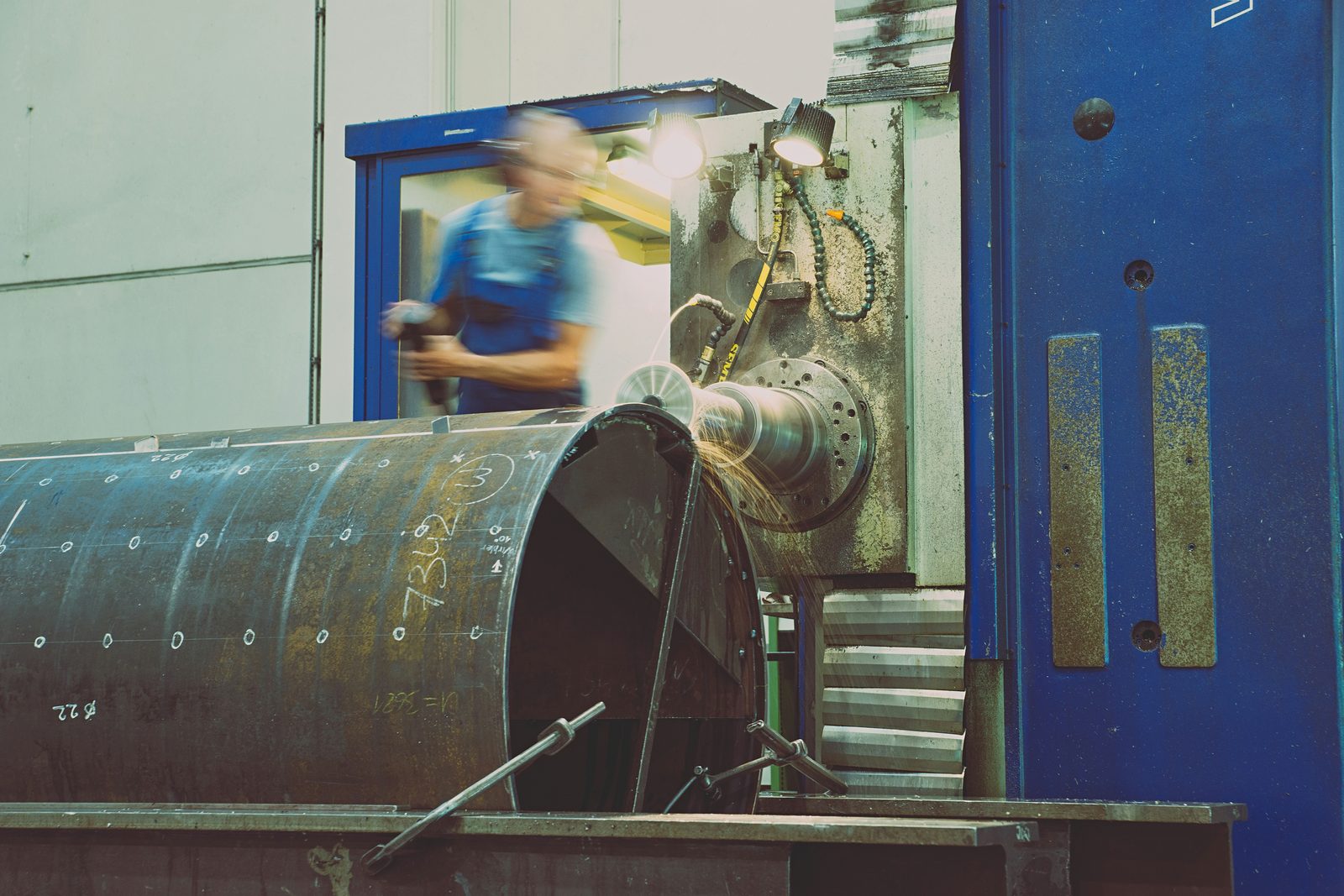

Aléseuse horizontale – ce que permet l'usinage d'alésage
Une aléseuse horizontale usine les pièces avec une broche d'alésage disposée horizontalement. Les trois aléseuses CNC TOS-Varnsdorf WHN 13 combinent perçage, fraisage, alésage, dressage et taraudage dans une seule machine – idéal pour les pièces exigeant des perçages précis, des alésages ajustés et des références de position sur de grandes distances.
La broche d'alésage robuste de Ø 130 mm et les courses de 3 500 × 2 500 × 1 200 mm offrent un espace de travail généreux. Associée à la table tournante, elle permet d'usiner plusieurs faces de la pièce en un seul bridage – ce qui minimise les erreurs de reprise et garantit des tolérances de position étroites entre perçages et surfaces.
Trois machines identiques représentent une véritable capacité : fabrication en parallèle de plusieurs commandes, délais courts et sécurité de disponibilité pour les projets soumis à des échéances. La programmation s'effectue à partir des données CAO ou des cotes du plan – pièces unitaires, prototypes et petites séries de la même manière, en sous-traitance sans quantité minimale.
Le parc machines de Bock est structuré de manière stratégique : les installations et les outils sont choisis de sorte que presque chaque pièce puisse être usinée et que chaque exigence client soit satisfaite de manière individuelle et optimale. La machine qui usinera votre pièce est déterminée d'après votre spécification – cette affectation fait partie de notre savoir-faire de fabrication et vous décharge entièrement du choix.
Après l'usinage d'alésage, les composants peuvent être directement transmis au soudage, au sablage et à la peinture – le tout dans le même atelier de fabrication à Lorch. La logistique externe entre les étapes d'usinage est supprimée, ce qui réduit nettement les délais et les coûts globaux.

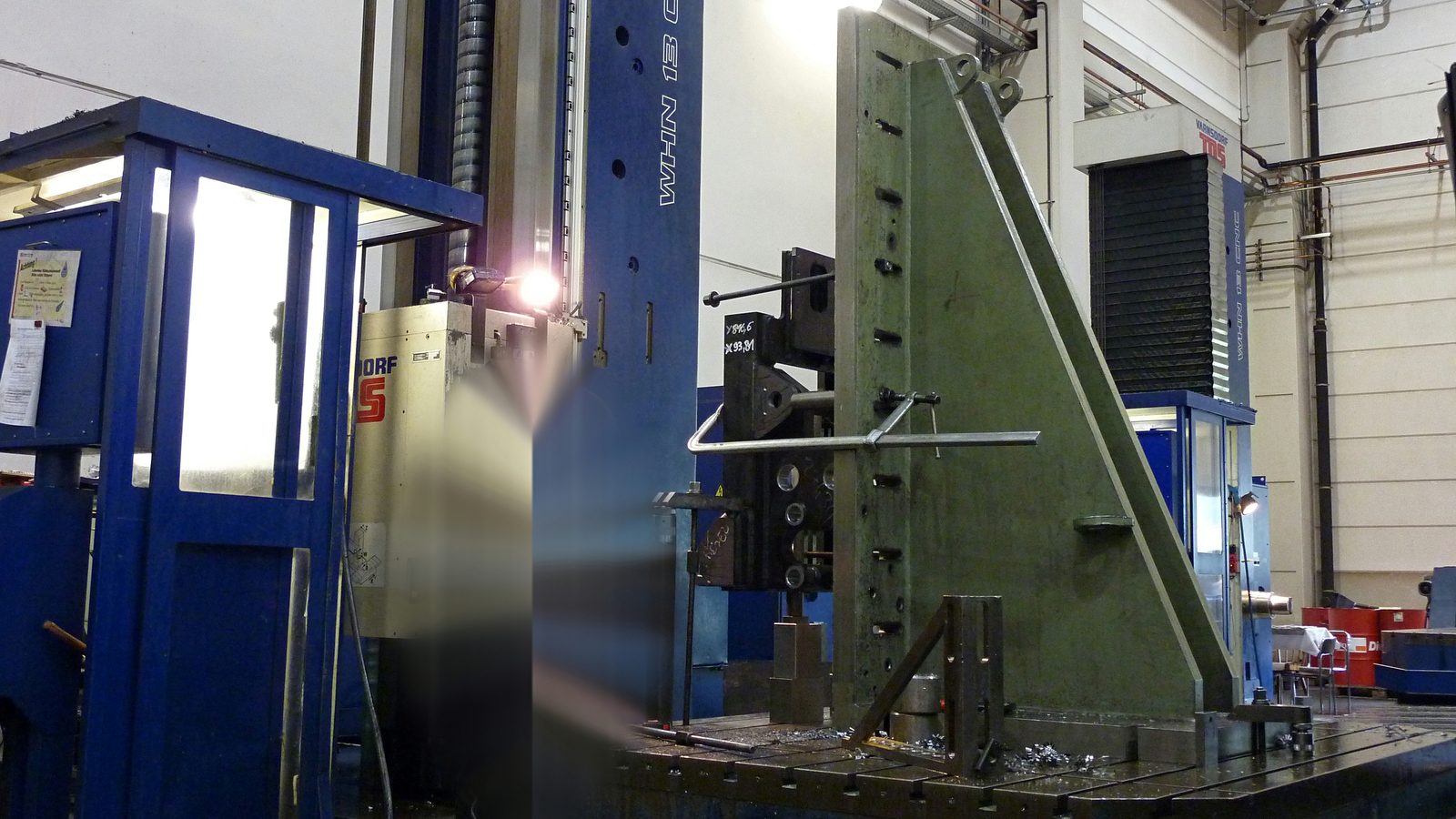

Données machine – TOS-Varnsdorf WHN 13 CNC
Données clés des trois aléseuses horizontales CNC identiques en sous-traitance chez Bock :
| Paramètre | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Nombre de machines | 3 (capacité en parallèle, identiques) |
| Diamètre de broche d'alésage | Ø 130 mm |
| Course X (transversale) | 3 500 mm |
| Course Y (verticale) | 2 500 mm |
| Course Z (longitudinale) | 1 200 mm |
| Table rotative | Rotation à 360° – usinage multi-faces en un seul bridage |
| Types d'usinage | Perçage · fraisage · alésage · dressage · taraudage |
| Commande | Heidenhain iTNC 530 |
Les courses indiquées concernent les machines de l'atelier de Lorch. La machine qui usinera votre pièce est affectée en fonction de vos exigences. La faisabilité concrète et les tolérances sont vérifiées au cas par cas selon votre plan.
Applications typiques de l'usinage d'alésage
Les aléseuses horizontales chez Bock sont utilisées pour :

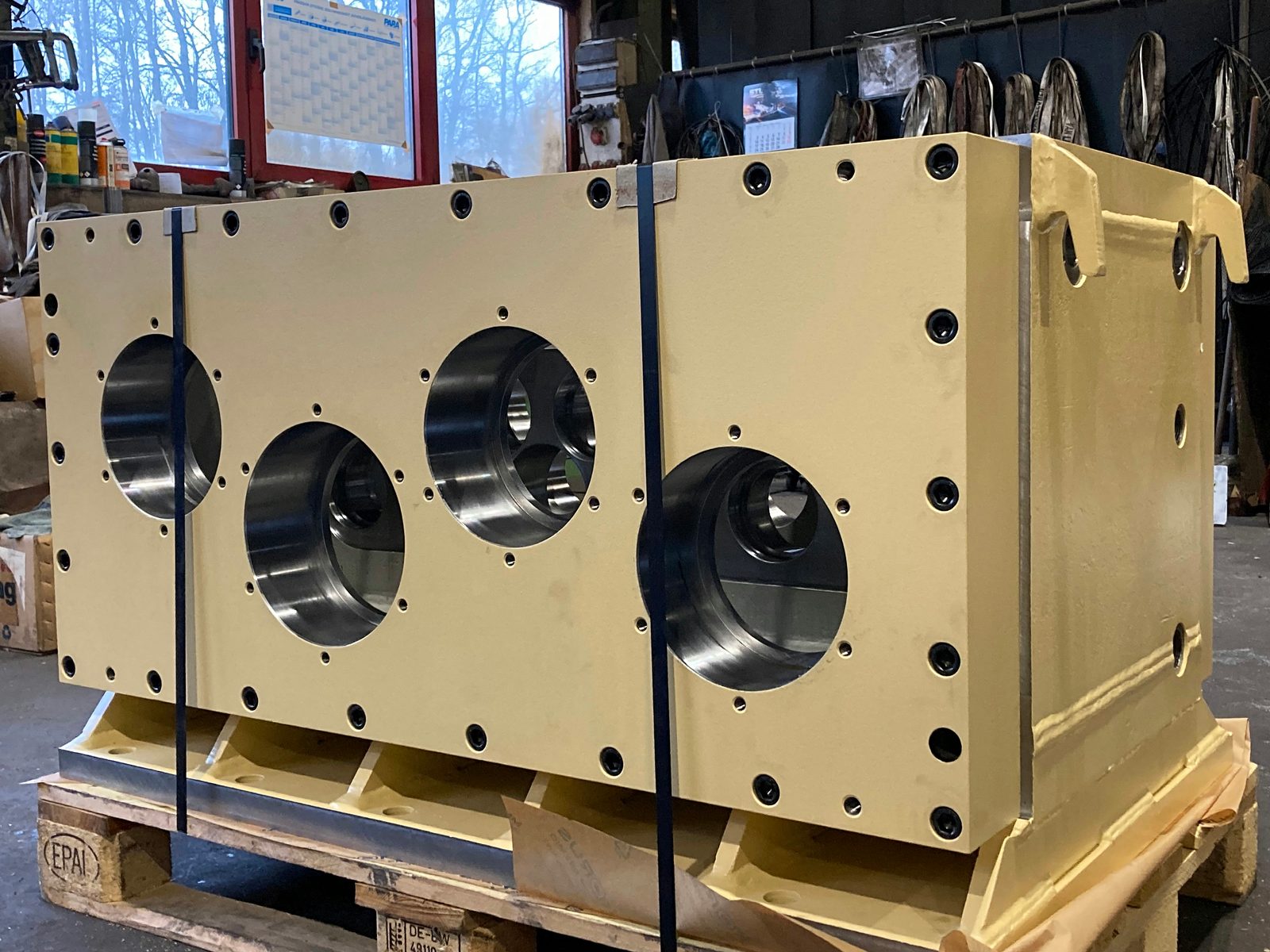

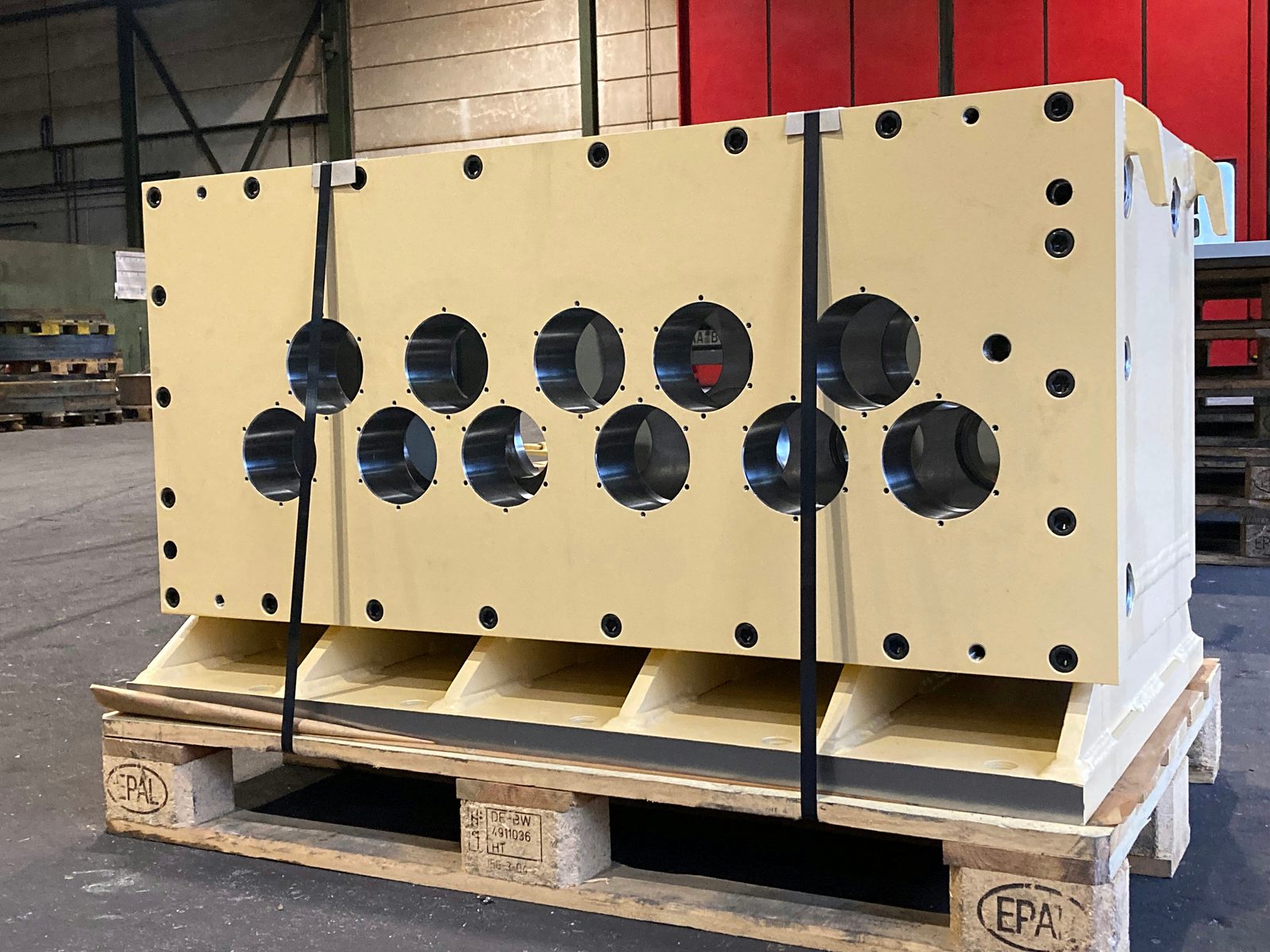

- Carters, paliers et consoles avec alésages ajustés précis

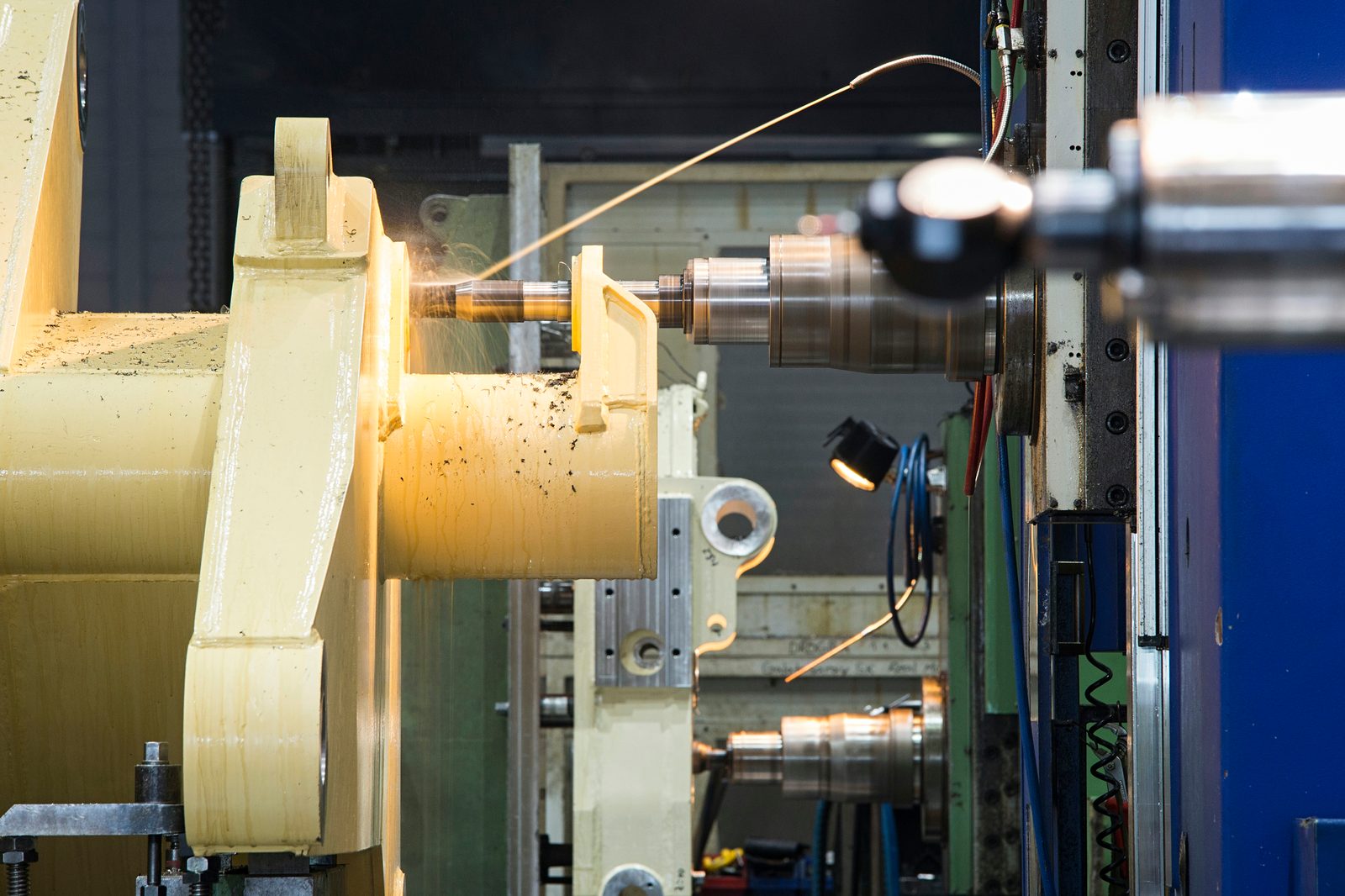

- Ensembles soudés avec perçages alignés et alésages de palier
- Plaques de base, châssis et traverses avec plans de perçage sur de grandes distances
- Composants pour la construction d'installations, de véhicules et de machines spéciales
- Ébauches préusinées comme étape de fabrication pour les constructions soudées
Les composants usinés peuvent être soudés, sablés et peints dans le même atelier. Pour les pièces particulièrement longues ou de grande surface, des fraiseuses portiques et à montant mobile jusqu'à 26 000 mm sont en outre disponibles – vous obtenez l'ensemble du spectre d'usinage et de fabrication d'une seule source, sans logistique externe entre les étapes d'usinage. La documentation qualité et les procès-verbaux de mesure selon DIN EN ISO 9001:2015 sont disponibles en standard.
Matériaux pour l'usinage d'alésage
Bock utilise principalement des aciers de qualité européens :
- Acier de construction S235, S355
- Acier à grains fins jusqu'à S1100 – haute résistance, soudable
- Hardox 400 / 500 – acier résistant à l'usure
- Inox 1.4301, 1.4571 – résistant à la corrosion
- Aciers spéciaux selon plan et spécification client
Les certificats matière sont fournis sur demande ou selon les exigences du projet.
Aperçu des services de sous-traitance et construction métallique →
L'usinage d'alésage chez Bock – vos avantages
Bock Maschinenbau exploite les aléseuses horizontales dans le cadre d'un processus de fabrication complet :
- 3 aléseuses en parallèle
- Trois TOS-Varnsdorf WHN 13 CNC identiques – capacité, délais courts et sécurité de disponibilité.
- Table tournante 360°
- Usinage multi-faces en un seul bridage – sans erreur de reprise, avec des tolérances de position étroites.
- Manutention par pont roulant jusqu'à 50 t
- Pont roulant 2×25 t et infrastructure d'atelier pour les pièces de grand format.
- Sous-traitance sans quantité minimale
- Pièces unitaires, prototypes et pièces de série sont fabriqués de la même manière sur plan.
- DIN EN ISO 9001:2015
- Management de la qualité avec gestion documentée des matériaux et traçabilité complète.
- Fonds d'outillage constitué au fil des décennies
- Un fonds d'outils spéciaux développé au fil des années – longues barres d'alésage et de dressage, forets spéciaux et outils de taraudage pour les perçages profonds et les portées de palier alésées.
- Aléseuse pour la région
- Alésage et usinage sur aléseuse pour les fabricants d'outillages, de montages et de machines de la région de Stuttgart et de toute la région DACH – de manière fiable depuis Lorch.
Questions fréquentes sur l'usinage d'alésage
Qu'est-ce qu'une aléseuse horizontale ?
Une aléseuse horizontale usine les pièces avec une broche d'alésage disposée horizontalement. Elle combine perçage, alésage, fraisage, dressage et taraudage dans une seule machine – idéale pour des perçages précis et des références de position sur de grandes pièces.
Quelle taille peuvent avoir les pièces ?
Les courses des TOS-Varnsdorf WHN 13 CNC sont de X 3 500 · Y 2 500 · Z 1 200 mm. La machine qui usinera votre pièce est déterminée selon vos exigences – pour les pièces particulièrement longues ou de grand format, des fraiseuses portiques et à montant mobile jusqu'à 26 000 mm sont en outre disponibles. Ainsi chaque pièce trouve l'installation adaptée.
Quels matériaux sont usinés ?
Acier de construction S235/S355, acier à grains fins jusqu'à S1100, Hardox 400/500 ainsi qu'inox 1.4301/1.4571 et aciers spéciaux selon plan. Les certificats matière sont fournis selon le projet.
Fabriquez-vous aussi des pièces unitaires ?
Oui. L'usinage d'alésage s'effectue en sous-traitance sans quantité minimale – pièces unitaires, prototypes et petites séries de la même manière, programmés à partir des données CAO ou des cotes du plan.
Les pièces peuvent-elles être traitées chez vous par la suite ?
Oui. Après l'usinage d'alésage suivent le soudage, le sablage et la peinture dans le même atelier à Lorch – fabrication complète d'une seule source, sans logistique externe.
