Вальцювання гнуття листів контрактне виробництво. Bock Maschinenbau пропонує вальцювання та гнуття листів товщиною до 120 мм і Ø 8 000 мм. Сталь, Hardox, нержавіюча сталь і дрібнозерниста конструкційна сталь формуються в циліндри, конуси та спецформи за кресленням. Контрактне виробництво на майданчику в Lorch, Баден-Вюртемберг.

Надіслати запит

Ø 300–8 000 мм

Вальцювання циліндрів, труб, кілець і обичайок залежно від машини, матеріалу та геометрії деталі.

4–120 мм

Товщина матеріалу від тонших листів до важких товстолистів; максимальні значення залежать від матеріалу.

До 3 150 мм довжини

Довжина вальцювання до 3 150 мм для великоформатних листових заготовок і важких формованих деталей.

4 вальцювальні машини

Чотири 3-валкові вальцювальні машини для різних діапазонів діаметра, товщини та довжини.

Пряма подальша обробка

Зварювання, ЧПК-обробка, піскоструминна обробка та фарбування можуть виконуватися без зовнішнього інтерфейсу.

Виготовлення за кресленням

Діаметр, круглість, положення швів і документація узгоджуються та перевіряються під конкретний проект.

Вальцювання та гнуття листів — потужність обладнання

Вальцювання в Bock виконується на важких 3-валкових вальцювальних машинах. Можливе гнуття листів товщиною до 120 мм зі S235. Для високоміцних сталей, таких як Hardox і дрібнозерниста конструкційна сталь, максимальна товщина листа відповідно зменшується залежно від міцності матеріалу.

Реалізуються діаметри до Ø 8 000 мм. Циліндри, напівобичайки, конуси та спецформи за кресленням є стандартною послугою. Власний склад матеріалів і кранове господарство 2×25 т забезпечують безпечне поводження з важкими заготовками.

Зігнуті деталі передаються безпосередньо на виробництво зварних вузлів — усе з одних рук у Lorch.

Результат гнуття перевіряється за кресленням: діаметр, круглість і положення швів контролюються каліброваними засобами вимірювання. Для високоточних циліндрів і спецформ складаються протоколи вимірювань і додаються до обсягу постачання.

Зігнуті деталі з Hardox і дрібнозернистої конструкційної сталі потребують адаптованих параметрів гнуття, оскільки ці матеріали мають вищий ступінь пружного відпружинення. Завдяки багаторічному досвіду роботи з цими матеріалами в Bock навіть малі радіуси згину та вузькі допуски для спеціальних сталей витримуються надійно.

Після вальцювання деталі можуть безпосередньо зварюватися, оброблятися, піддаватися піскоструминній обробці та фарбуванню — усе на одному виробничому підприємстві в Lorch. Контрактне виробництво виконується за DIN EN ISO 9001:2015 із наскрізною простежуваністю матеріалу та документованим забезпеченням якості.

Парк верстатів та обладнання →

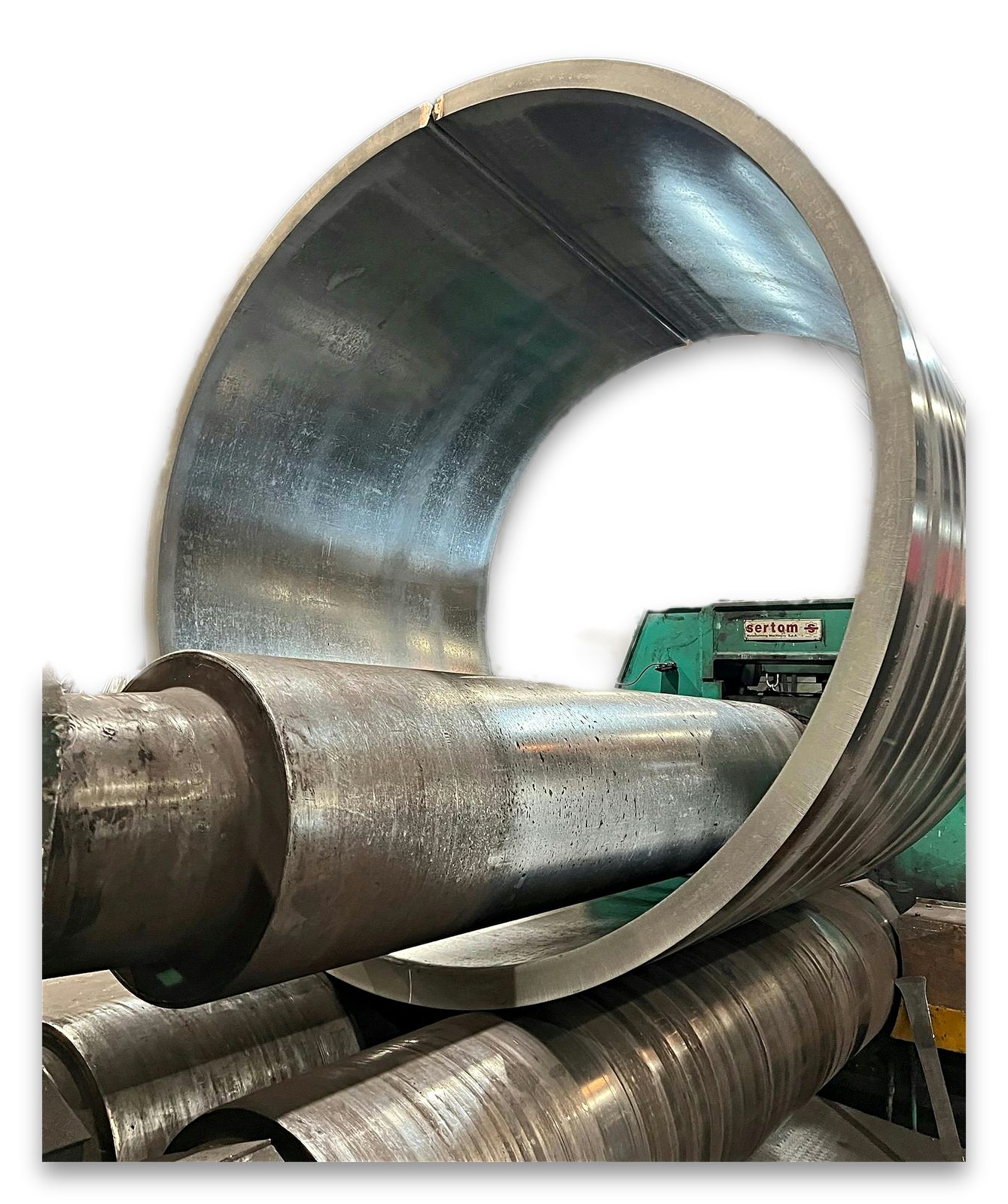

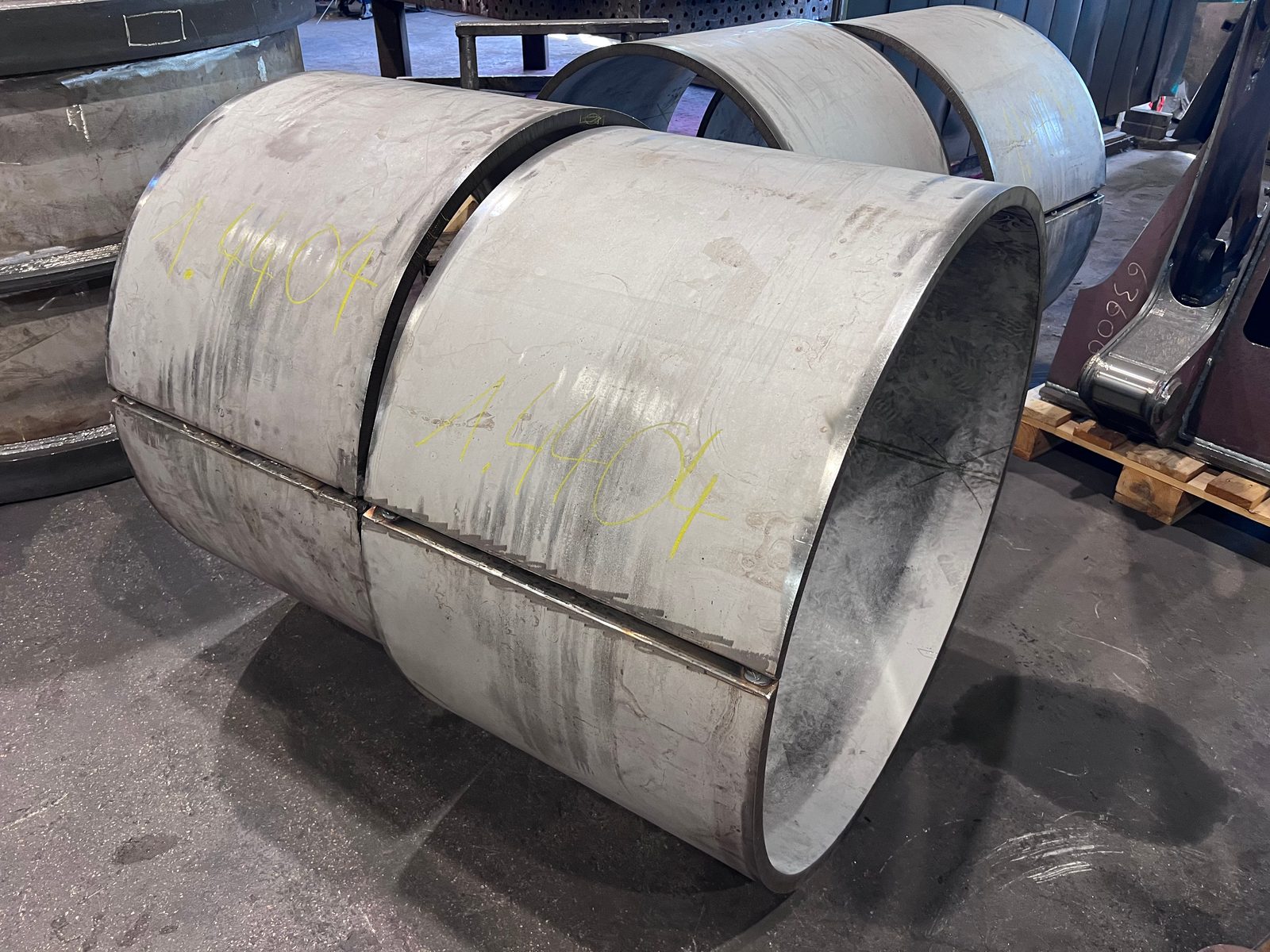

Циліндрична обичайка з нержавіючої сталі – товстий лист, вальцьований у коло для апаратобудування та резервуарів, Bock, Lorch

Машини та розміри для вальцювання

Для перевірки здійсненності важливі діаметр, товщина листа та монтажна довжина. На майданчику в Lorch доступні кілька 3-валкових вальцювальних машин:

Верстат	Діаметр Ø	Товщина листа	Довжина вальцювання
Sertom · Листозгинальні вальці	Ø 400–8 000 мм	8–120 мм	до 3 050 мм
SMT-Pullmax Kumla · Листозгинальні вальці	Ø 400–6 000 мм	4–60 мм	до 2 000 мм
Davi 20485 · Листозгинальні вальці	Ø 340–6 000 мм	8–80 мм	до 2 000 мм
Wilhelmsburger DWV · Листозгинальні вальці	Ø 300–5 000 мм	4–30 мм	до 3 150 мм

Значення залежать від машини та матеріалу. Для Hardox, нержавіючої сталі чи дрібнозернистої конструкційної сталі ми перевіряємо відпружинення, радіус, круглість і допуск під конкретний проект за вашим кресленням.

Парк верстатів та обладнання →

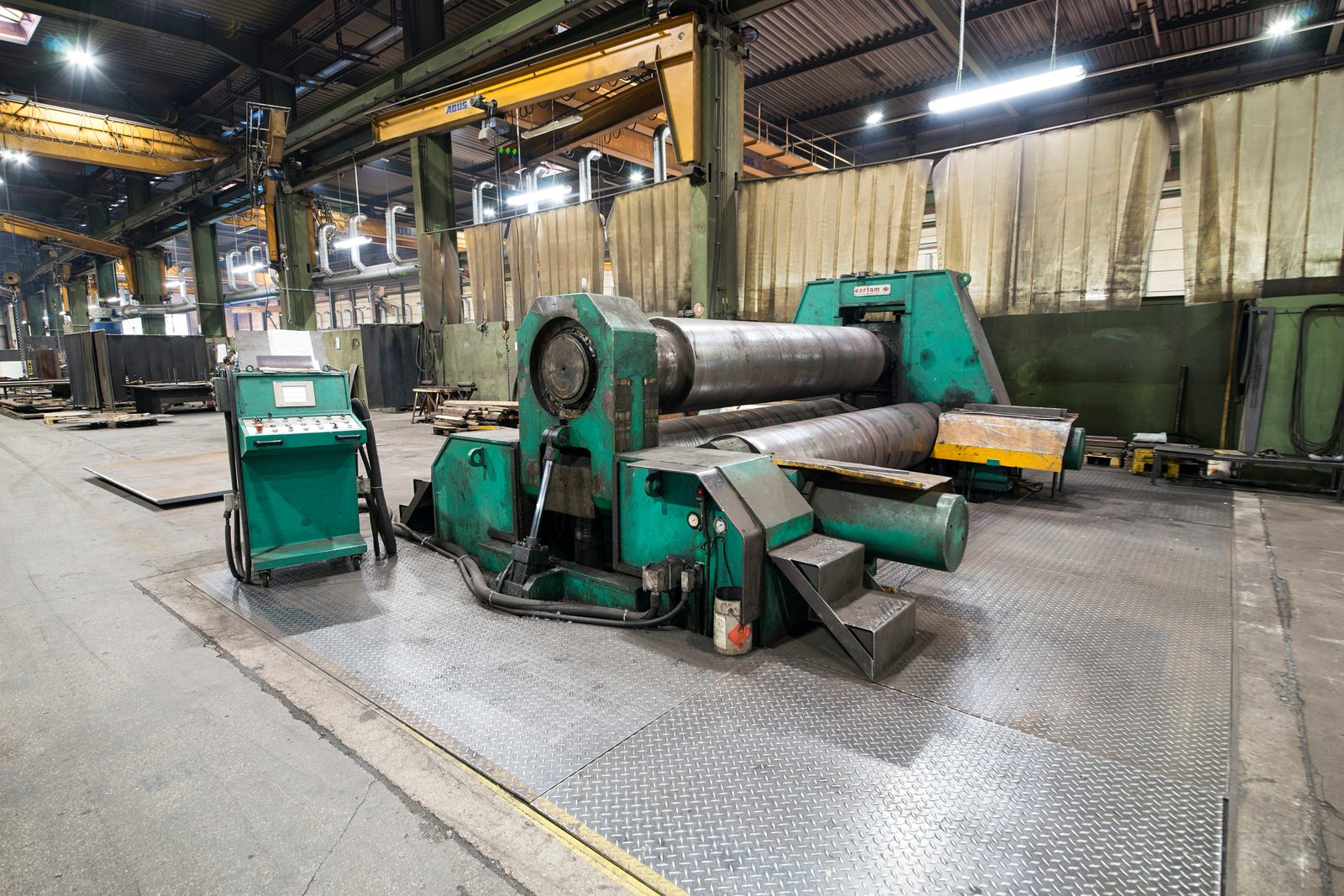

3-валкова листозгинальна машина Sertom – вальцювання та згинання листа до Ø 8 000 мм і завтовшки 120 мм – холодне формування у металоконструкціях

Одне завдання · чотири вальцювальні машини

Що б ви не принесли — знайдеться відповідна вальцювальна машина

Чотири машини вгорі мають свідомо різні оптимальні діапазони. Разом вони покривають Ø від 300 до 8 000 мм та товщину листа від 4 до 120 мм — від тонкостінного малого циліндра до надвеликої обичайки XXL, зі сталі, дрібнозернистої конструкційної сталі, нержавіючої сталі та Hardox. Так жодна деталь не випадає між машинами — тут відповідна вальцювальна машина для кожного завдання.

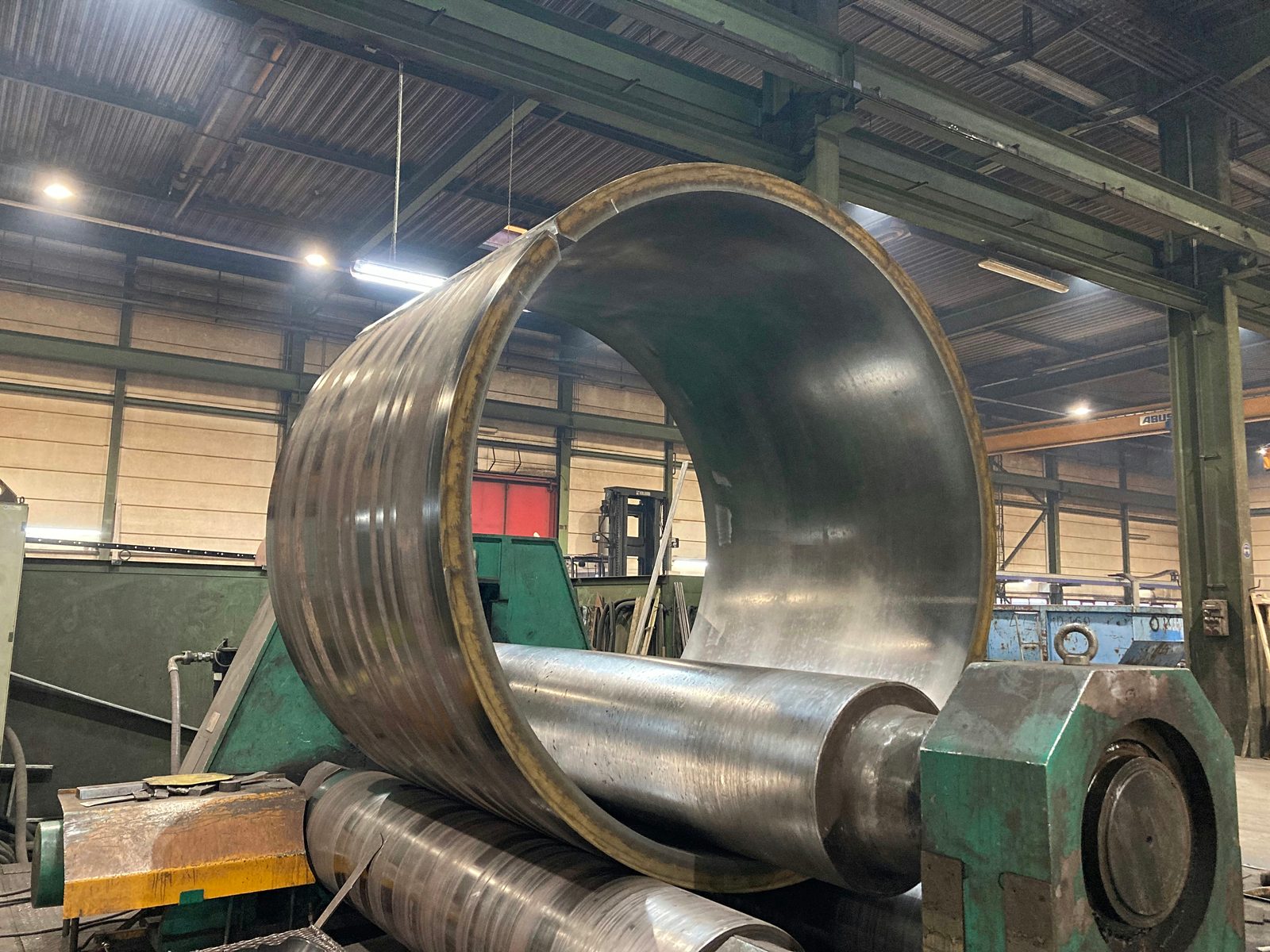

Листозгинальні вальці вальцюють лист нержавіючої сталі в циліндричну обичайку

Малі та товстостінні

Малий радіус за великої товщини стінки — складна комбінація.

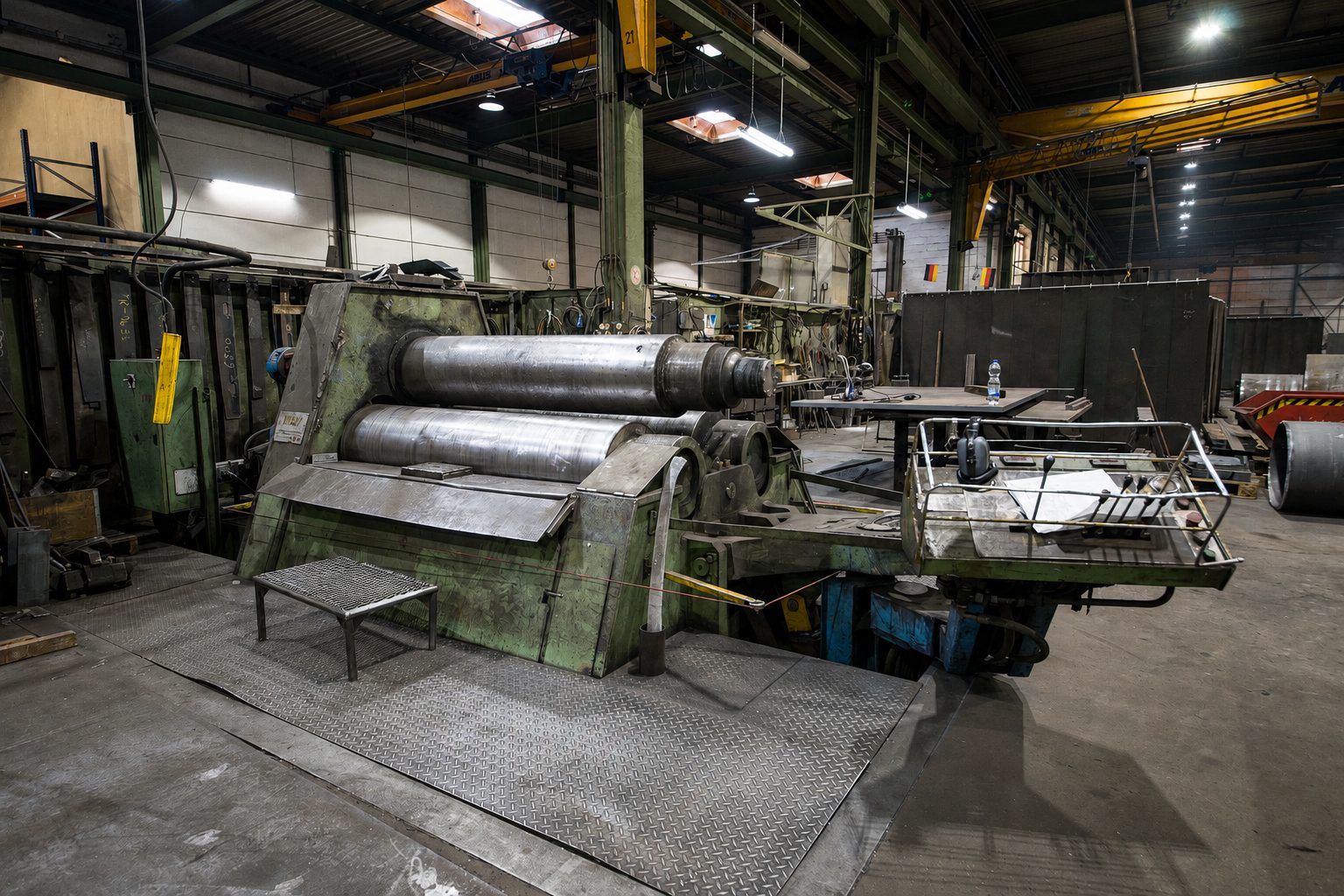

Davi 20485 · Листозгинальні вальці

напр. компактні товстостінні трубні корпуси, кільця та втулки

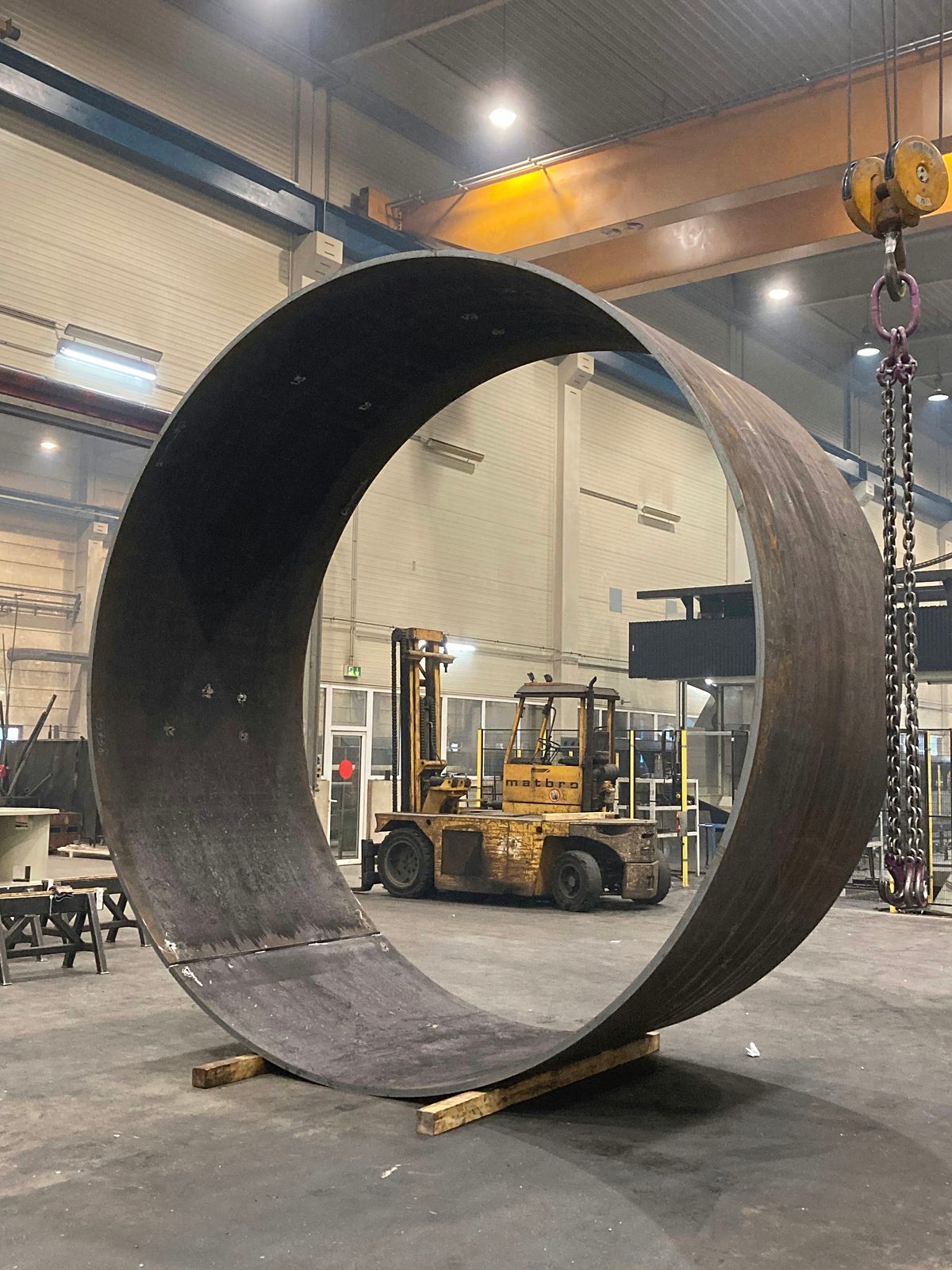

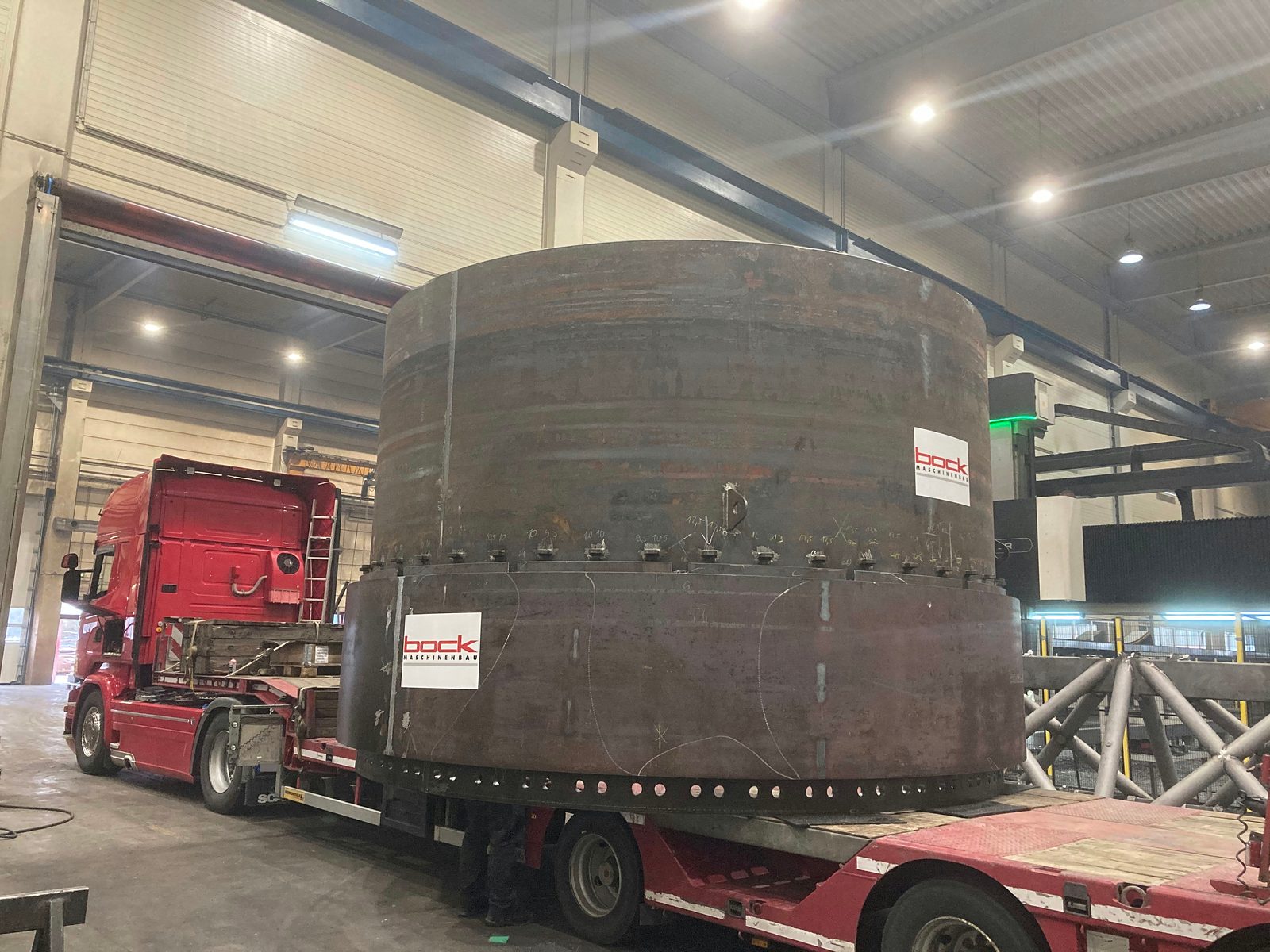

Великі та важкі (XXL)

Найбільший діаметр у поєднанні з найтовщим товстолистом.

Sertom · Листозгинальні вальці

напр. обичайки силосів, обичайки ємностей і лійки до Ø 8 000 мм

Тонкостінні та довгі

Тонкі листи по всій довжині проходу за найменшого діаметра.

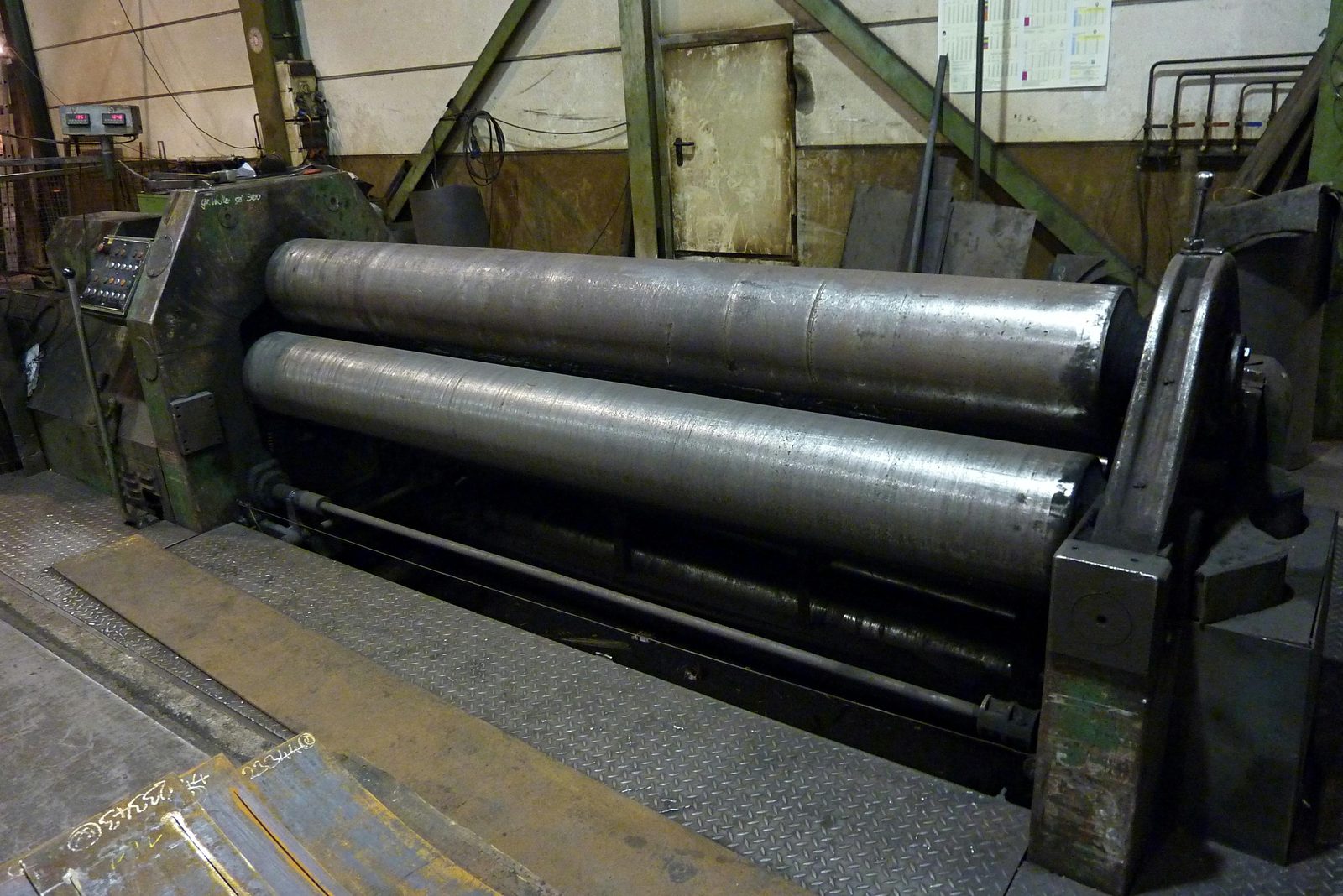

Wilhelmsburger DWV · Листозгинальні вальці

напр. довгі тонкостінні циліндри та малі кільця

Великі та середньоважкі

Великий діаметр за середньої товщини стінки — гнучкий універсал.

SMT-Pullmax Kumla · Листозгинальні вальці

напр. обичайки ємностей та обичайки середнього діапазону товщини

І в будь-якій формі

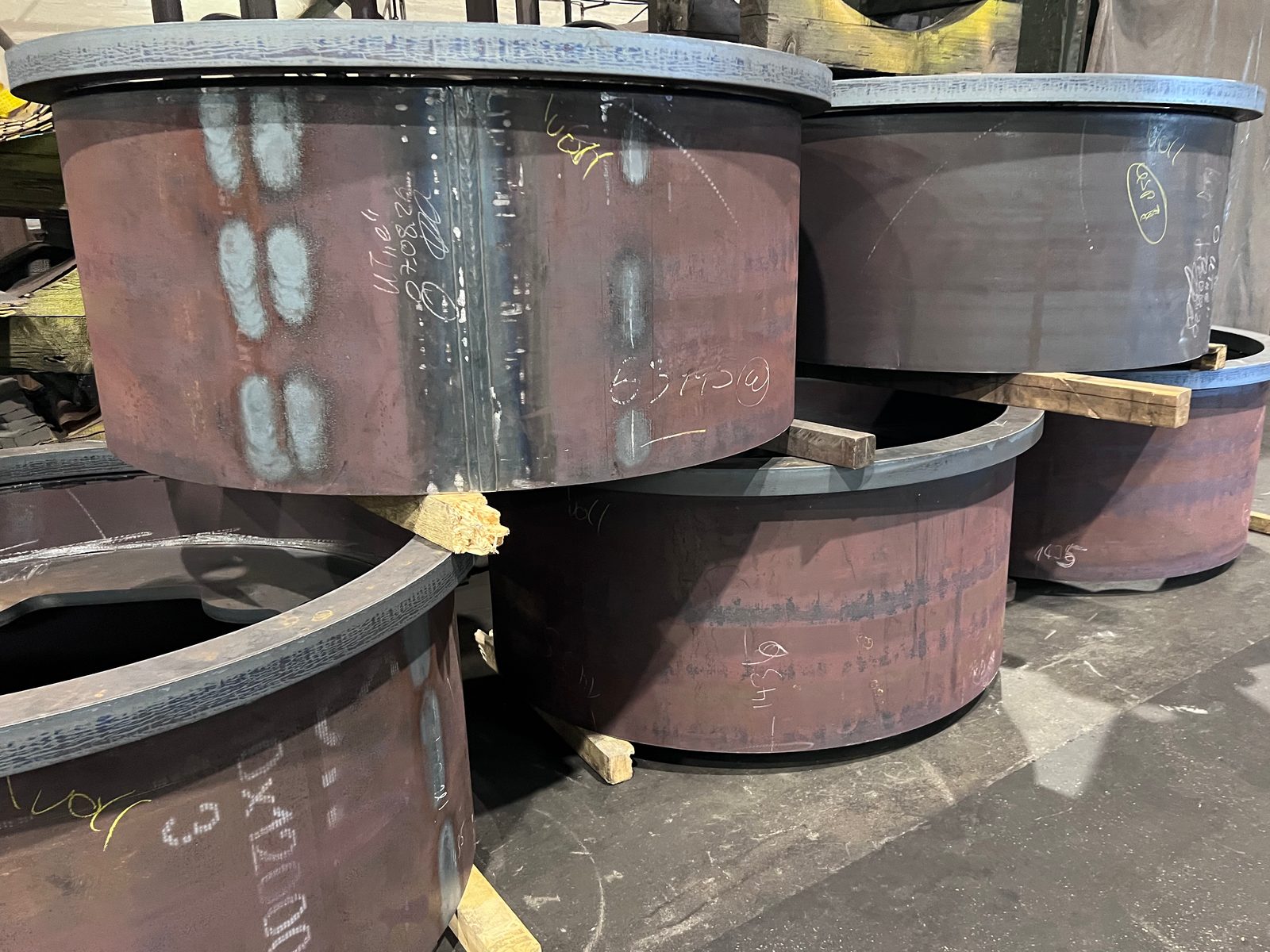

Циліндри та обичайки
Конуси та зрізані конуси
Кільця та фланці
Напівобичайки
Гини труб та коліна
Спецформи за кресленням

Принцип 3 валків та відпружинення — фахові знання про вальцювання листів

Вальцювання (гнуття листів) — це процес холодного формування: лист проходить між трьома валками і завдяки їх піджиму поступово набуває потрібної кривизни. Для розмірно точного, круглого результату важливі кілька деталей процесу:

Попереднє підгинання країв (зона підгинання) — без попереднього підгинання на початку та в кінці листа залишався б прямий залишковий край. Ми підгинаємо кінці, щоб циліндри та обичайки розмірно точно замикалися по колу.
Відпружинення високоміцних сталей — дрібнозерниста конструкційна сталь і Hardox після вальцювання пружинять сильніше. Валки відповідно піджимаються щільніше (з перегином), щоб надійно досягти цільового діаметра.
Холодне формування без термічного впливу — вальцювання виконується в холодному стані, без зони термічного впливу та без викривлення структури. Можливі радіуси згину залежать від товщини листа, міцності та напрямку вальцювання (рамка: DIN 6935, холодне гнуття плоского прокату зі сталі).
Вальцювання конусів — за рахунок навскіс піджатих валків утворюються зрізані конуси та конічні обичайки, а не лише циліндричні форми.
Мінімальний діаметр залежно від машини — найменший досяжний діаметр визначається діаметром валка; залежно від машини ми вальцюємо від Ø 300 мм.

Піджим, попереднє підгинання та компенсацію відпружинення ми узгоджуємо під конкретний проект за вашим кресленням — матеріал, діаметр, товщина стінки та допуск визначають параметри. Для високоточних циліндрів і спецформ круглість і діаметр перевіряються каліброваними засобами вимірювання та документуються протоколами.

Матеріали для формування →

Матеріали для вальцювання та гнуття листів

Обробляються такі матеріали:

Конструкційна сталь S235, S355 — до 120 мм товщини листа
Дрібнозерниста конструкційна сталь S460–S1100 — високоміцні кільця та обичайки
Hardox 400 / 500 — зносостійкі футерування та лійки
Нержавіюча сталь 1.4301, 1.4571 — виготовлення ємностей і трубопроводів
Спеціальні сталі за кресленням і технічним завданням замовника

Сертифікати на матеріал надаються на запит або згідно з вимогами проекту.

Зварні вузли →

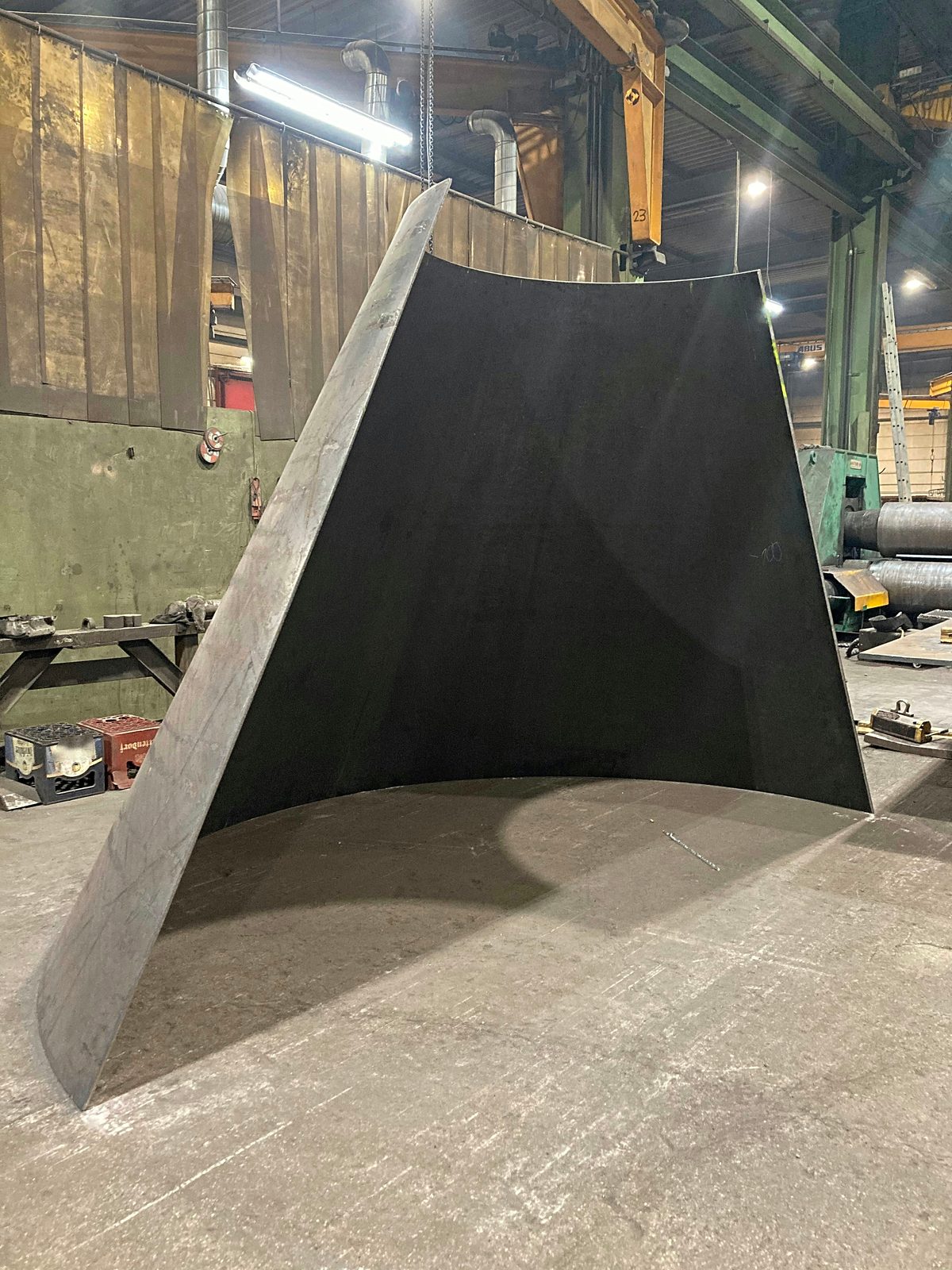

Вальцювання конуса зі сталі S355 холодною деформацією — контрактне вальцювання, Bock, важкі металоконструкції

Типові сфери застосування

Вальцювання та гнуття листів застосовуються для:

Циліндри та напівобичайки для виготовлення ємностей і посудин під тиском
Зрізані конуси та перехідні елементи для силосів і лійок

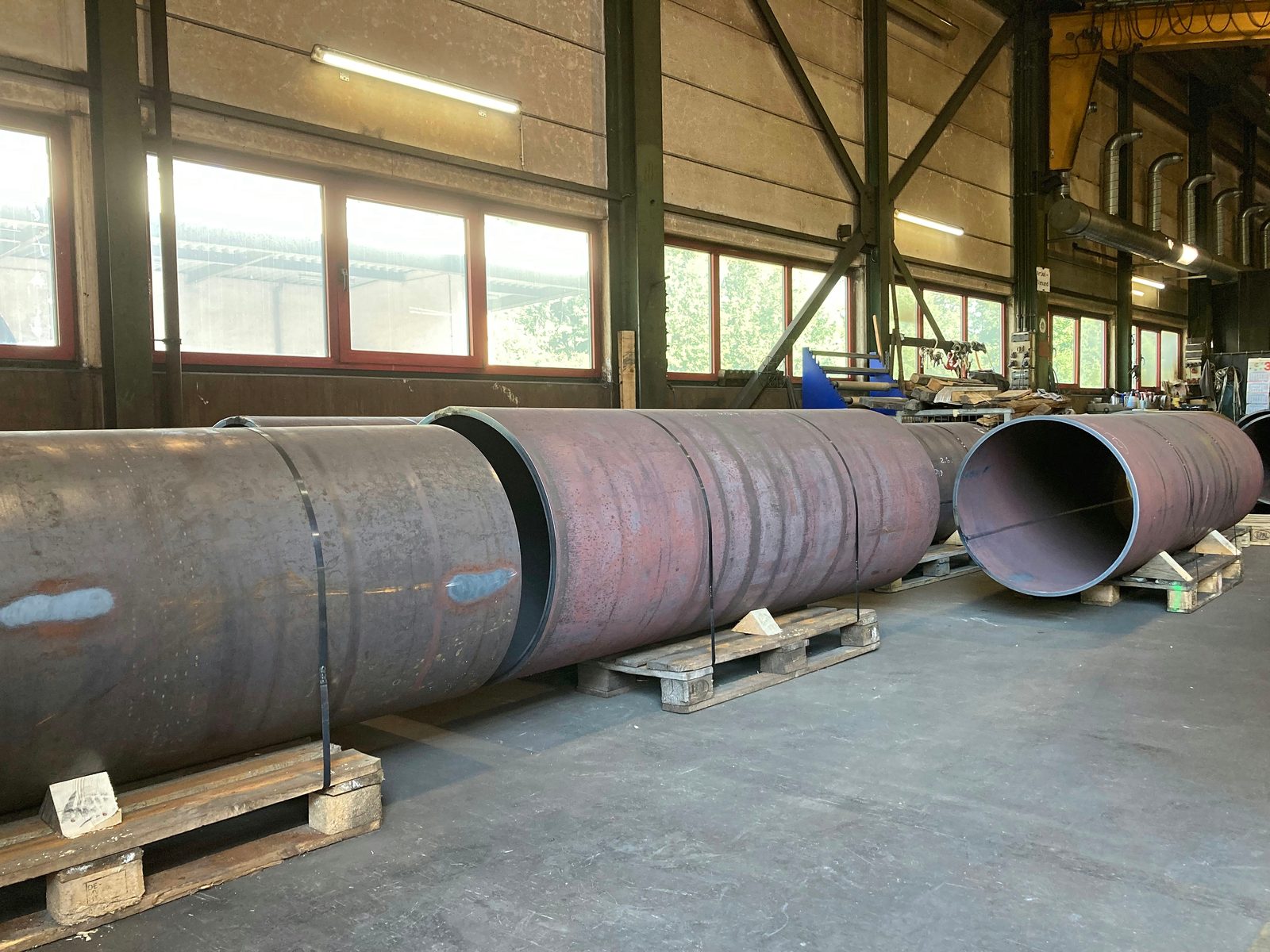

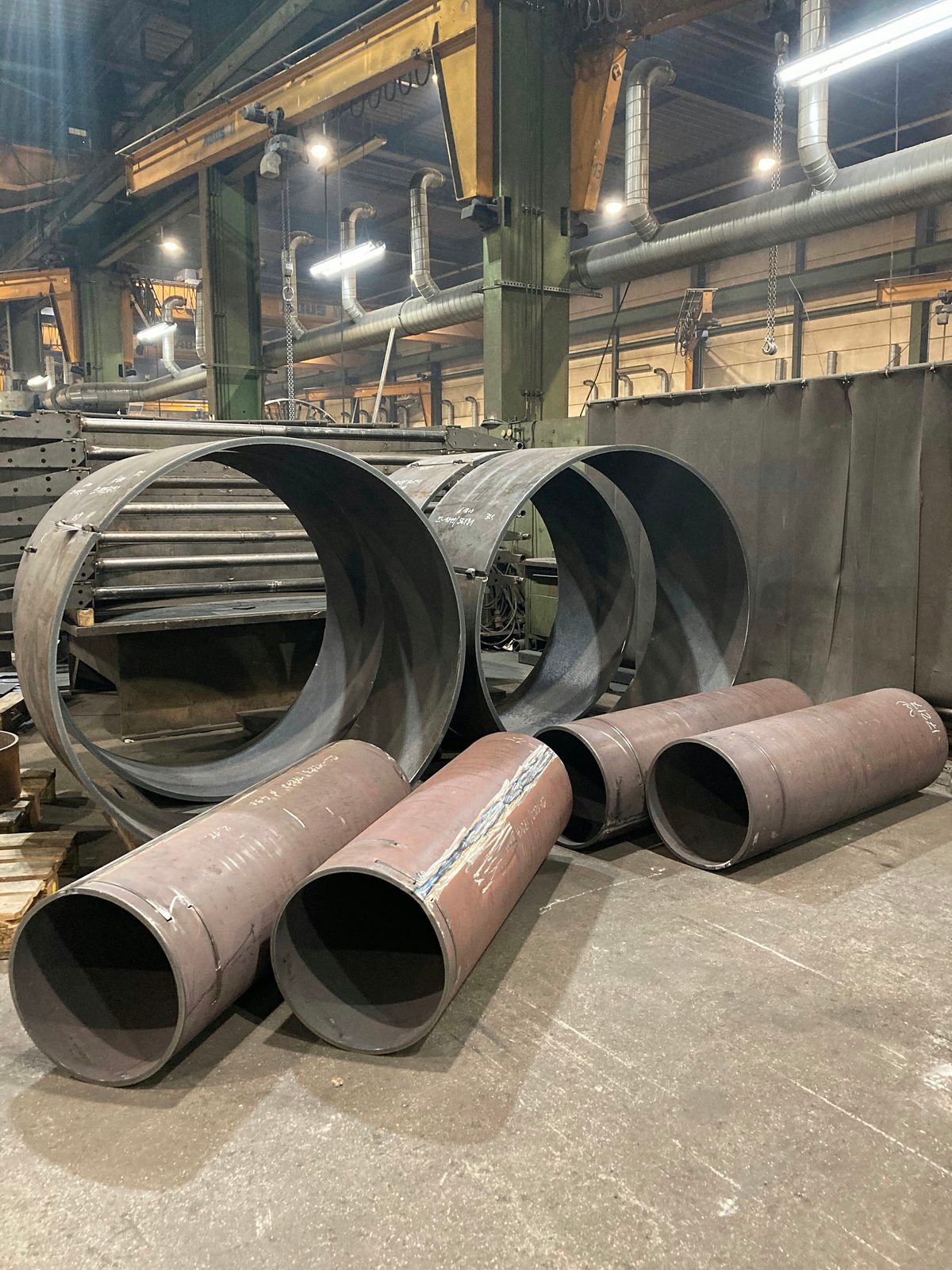

Гини труб і криволінійні елементи для будівництва трубопроводів
Зносостійкі футерування з Hardox для збагачувальних установок

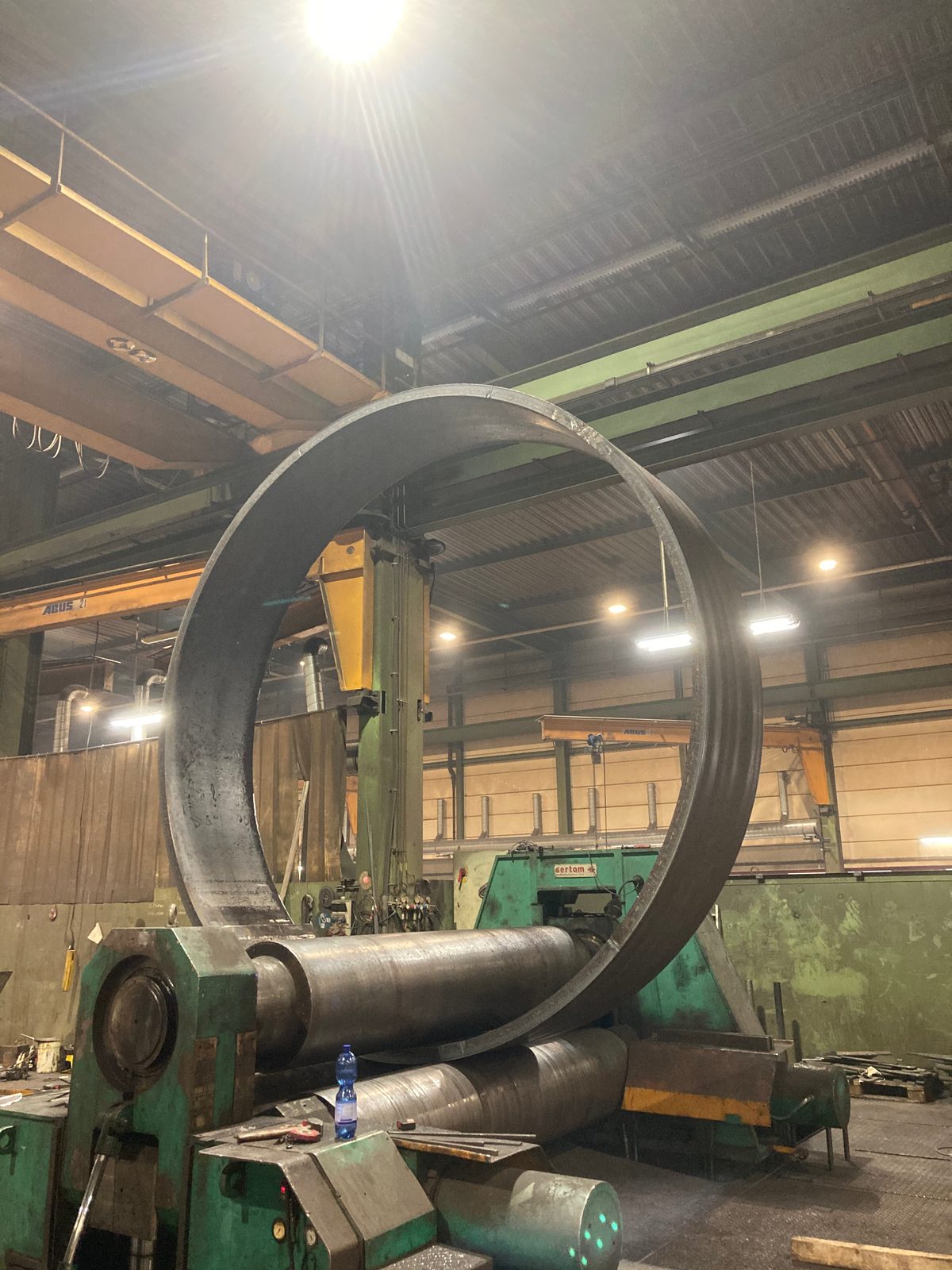

Кільця та фланці як стадія попереднього виготовлення для зварних конструкцій

Зігнуті деталі зварюються, обробляються та піддаються обробці поверхні безпосередньо на підприємстві. За вальцюванням йдуть безпосередньо зварювання, піскоструминна обробка та фарбування — без зовнішньої логістики. Кранова система 2×25 т забезпечує безпечне поводження з важкими листами та великоформатними циліндрами на всіх виробничих ділянках. Для посудин під тиском, силособудування та установок захисту від зносу деталі виготовляються за кресленням. Можливі товщини листа до 120 мм і діаметри до 8 000 мм, зокрема з високоміцних матеріалів, таких як Hardox і дрібнозерниста конструкційна сталь. Документація якості та сертифікати на матеріал за DIN EN ISO 9001:2015 доступні для всіх типів замовлень. Контрактне виробництво без мінімальних партій для одиничних деталей і малих серій. Листи, надані замовником, обробляються на запит. Короткий перехід до зварювання та обробки поверхні на одному підприємстві.

Огляд послуг — контрактне виробництво та металоконструкції →

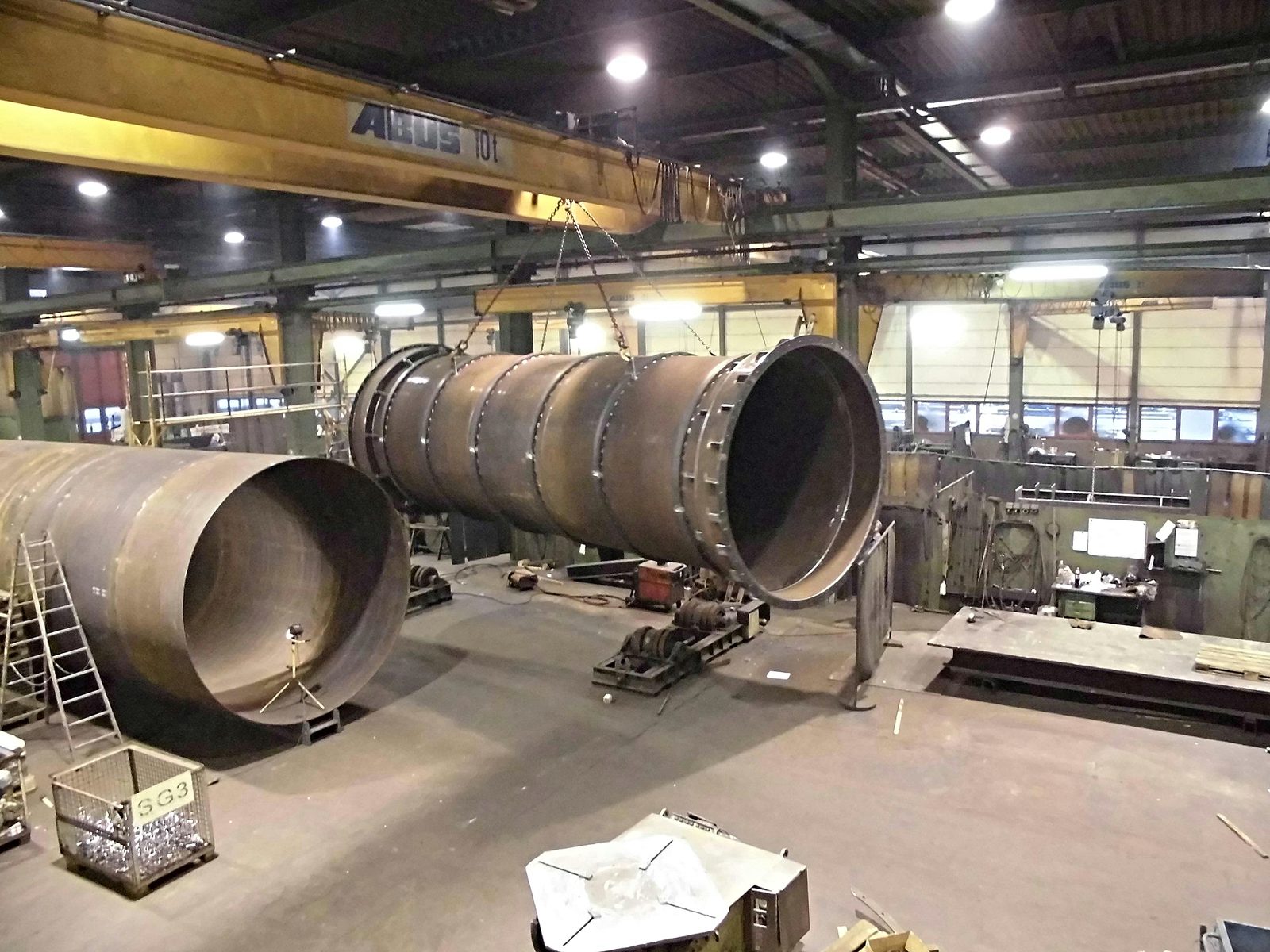

Виробництво труб вальцюванням та триточковим гнуттям зі зварюванням під флюсом у XXL-металоконструкціях – Bock Lorch

Прямий перехід до зварювання, обробки та поверхні

Вальцьовані деталі можуть продовжуватися на тому самому підприємстві. Це зменшує кількість інтерфейсів і робить постачання прогнозованішим для закупівельників:

MAG-, WIG- та UP-зварювання для циліндрів, труб, кілець і сталевих вузлів
ЧПК-обробка великих деталей до 50 т для приляжних поверхонь, схем свердління та приєднувальних геометрій
Піскоструминна обробка та промислове фарбування як інтегрована обробка поверхні
Монтаж, проміжний контроль і логістика важких деталей за допомогою кранової системи 2×25 т

Залежно від проекту обробляються одиничні деталі, малі серії та надані замовником листи. Сертифікати на матеріал, протоколи випробувань і документація якості узгоджуються під конкретний проект.

Зварні вузли →

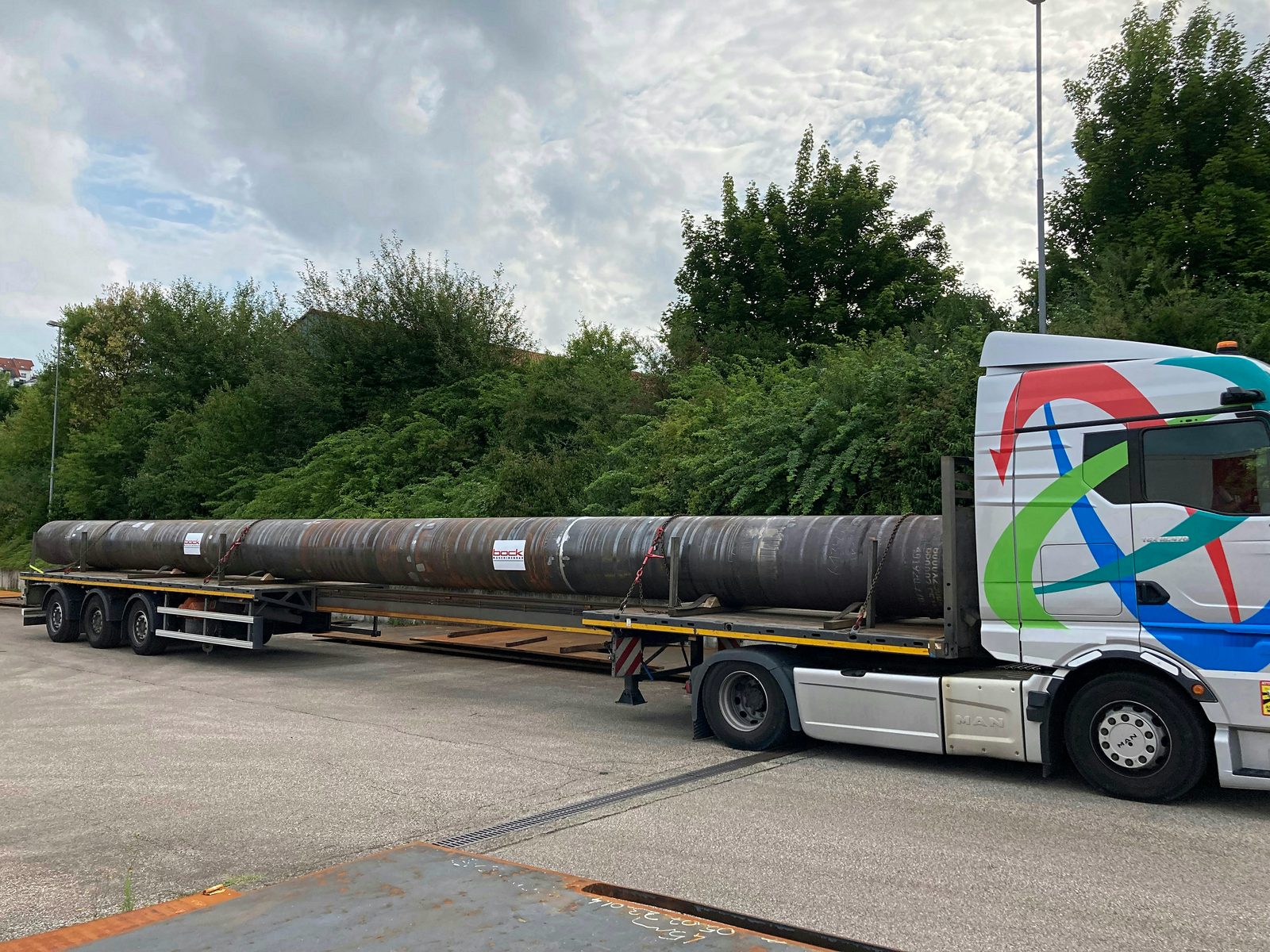

Великогабаритне виробництво, виготовлення труб вальцюванням і тритечковим гнуттям для металоконструкцій

Вальцювання в Bock — ваші переваги

Bock Maschinenbau пропонує вальцювання та гнуття листів як інтегровану частину контрактного виробництва:

Товщина листа до 120 мм: Важкі вальцювальні машини для великоформатних сталевих листів.
Діаметр до Ø 8 000 мм: Реалізуються також дуже великі циліндри та спецформи.
Hardox і спеціальні сталі: Зносостійкі сталі обробляються за технічним завданням замовника.
Без мінімальних партій: Одиничні деталі, прототипи та серійні деталі виготовляються однаково.
DIN EN ISO 9001:2015: Система менеджменту якості з документованим керуванням матеріалом.
Вальцювання для регіону: Виробники резервуарів, апаратів і труб з регіону Штутгарта та всього регіону DACH замовляють у нас у Lorch вальцювання обичайок, конусів і циліндрів діаметром до Ø 8 000 мм — зокрема з нержавіючої сталі та Hardox.

Контакт →

Часті запитання про вальцювання та гнуття листів

До якого діаметра та якої товщини листа ви можете вальцювати?

Ми вальцюємо діаметри до Ø 8 000 мм і товщину листа до 120 мм (S235). Для високоміцних сталей, як-от Hardox і дрібнозерниста конструкційна сталь, максимальна товщина відповідно зменшується залежно від міцності. Чотири 3-валкові вальцювальні машини покривають діапазон від Ø 300 мм.

Парк верстатів та обладнання →

Наскільки малим може бути діаметр?

Залежно від машини ми вальцюємо від Ø 300 мм. Найменший досяжний діаметр визначається діаметром валка — для компактних товстостінних деталей ми застосовуємо машину, розраховану саме на це.

Чи можете ви вальцювати також конуси та конічні форми?

Так. За рахунок навскіс піджатих валків ми виготовляємо зрізані конуси та конічні обичайки — не лише циліндричні форми. Так само ми вальцюємо кільця, напівобичайки та гини труб за кресленням.

Як ви враховуєте відпружинення високоміцних сталей?

Дрібнозерниста конструкційна сталь і Hardox після вальцювання пружинять сильніше. Ми компенсуємо це адаптованим піджимом (перегином) і перевіряємо радіус, круглість і допуск під конкретний проект — так навіть для спеціальних сталей надійно витримуються вузькі допуски.

Чи залишається на кінцях листа прямий край?

Без попереднього підгинання на початку та в кінці залишався б прямий залишок. Ми підгинаємо краї так, щоб циліндри та обичайки розмірно точно замикалися по колу і могли бути чисто зварені.

Чи надаєте ви сертифікати на матеріал?

Так. На запит або згідно з вимогами проекту ми надаємо сертифікати на матеріал за EN 10204. Виготовлення виконується за DIN EN ISO 9001:2015 із наскрізною простежуваністю матеріалу.
