Три CNC горизонтально-розточувальні верстати TOS-Varnsdorf WHN 13 з поворотним столом – свердління, фрезерування, розточування та нарізання різьби великих заготовок за одне установлення, як контрактне виробництво в Lorch без мінімальних партій.
Переміщення X 3 500 мм
Переміщення X 3 500 · Y 2 500 · Z 1 200 мм – великий робочий простір для довгих отворів та далеко рознесених позицій обробки.
Розточувальний шпиндель Ø 130 мм
Потужний 130-мм розточувальний шпиндель для свердління, розточування та фрезерування – також для глибоких отворів та великих обсягів зняття матеріалу.
Поворотний стіл 360°
Інтегрований поворотний стіл – декілька сторін обробки за одне установлення, без переустановлення та без похибок розташування.
3 розточувальні верстати паралельно
Три однакові TOS-Varnsdorf WHN 13 CNC – висока потужність, короткий час проходження та надійність для дотримання термінів.
Кранове переміщення до 50 т
Кранова система 2×25-т і цехова інфраструктура для безпечного переміщення великоформатних заготовок.
Сталь · Hardox · нержавіюча сталь
Конструкційна сталь, дрібнозерниста конструкційна сталь до S1100, Hardox 400/500 і нержавіюча сталь 1.4301/1.4571 – оброблено за кресленням.

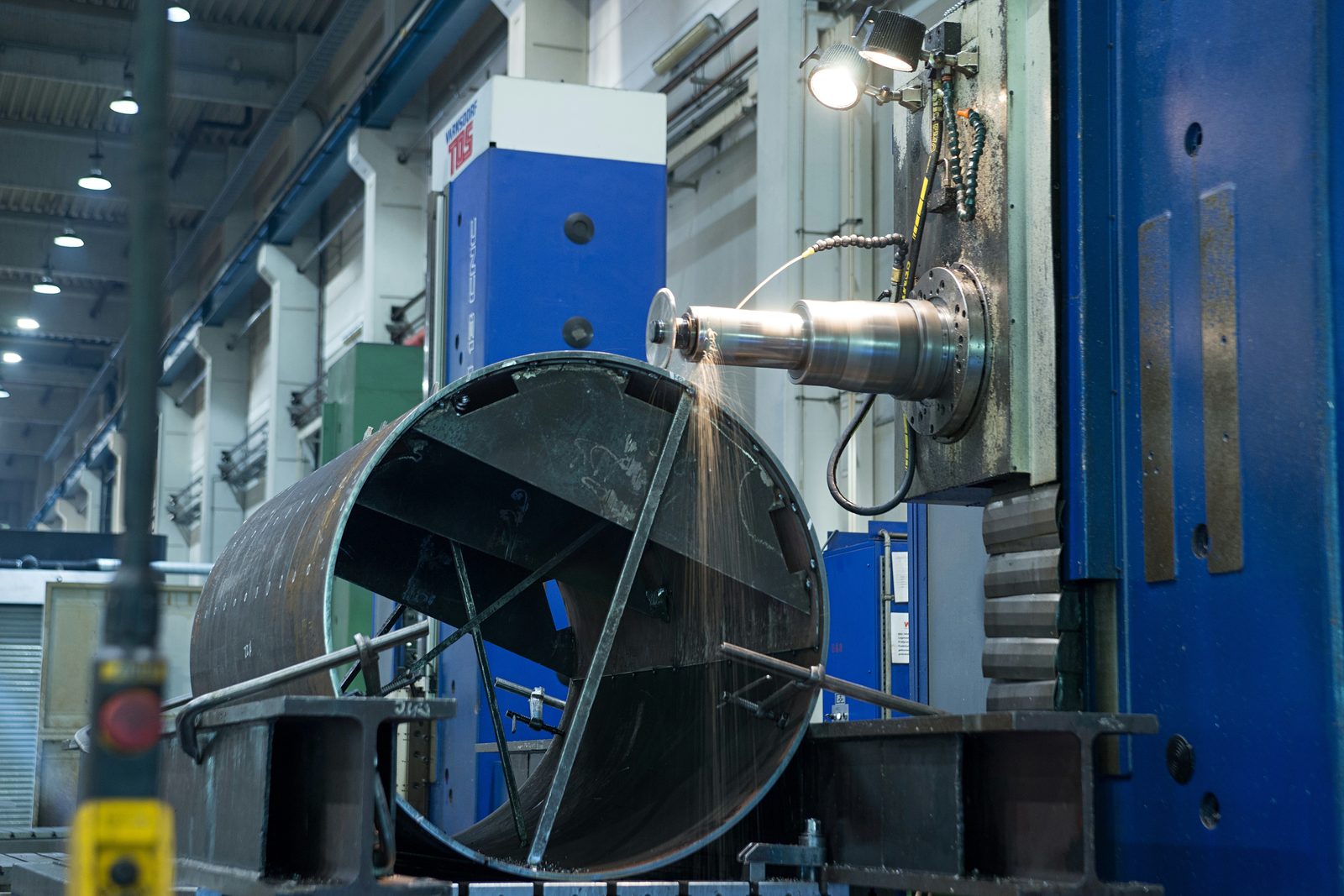

Горизонтально-розточувальний верстат – що дає розточувальна обробка
Горизонтально-розточувальний верстат обробляє заготовки з горизонтально розташованим розточувальним шпинделем. Три CNC розточувальні верстати TOS-Varnsdorf WHN 13 поєднують свердління, фрезерування, розточування, торцювання та нарізання різьби в одній машині – ідеально для деталей із точними отворами, посадковими отворами та розташуванням на великих відстанях.
Потужний розточувальний шпиндель Ø 130 мм та переміщення 3 500 × 2 500 × 1 200 мм відкривають просторий робочий простір. У поєднанні з поворотним столом декілька сторін заготовки обробляються за одне установлення – це мінімізує похибки переустановлення та забезпечує вузькі допуски розташування між отворами й поверхнями.
Три однакові машини означають справжню потужність: паралельне виготовлення кількох замовлень, короткий час проходження та надійність для проєктів з жорсткими термінами. Програмування виконується за даними CAD або розмірами креслення – одиничні деталі, прототипи та малі серії однаковою мірою, як контрактне виробництво без мінімальних партій.
Парк верстатів на Bock організований стратегічно: обладнання та інструменти підібрані так, щоб можна було обробити майже будь-яку деталь і виконати кожну вимогу замовника індивідуально та якнайкраще. Яка машина обробляє Вашу деталь, визначаємо ми на основі Вашої специфікації – цей розподіл є частиною нашого виробничого ноу-хау та повністю звільняє Вас від вибору.
Після розточувальної обробки деталі можуть напряму передаватися на зварювання, піскоструминну обробку та фарбування – усе на одному виробничому підприємстві в Lorch. Зовнішня логістика між етапами обробки виключається, що відчутно скорочує час проходження та загальні витрати.

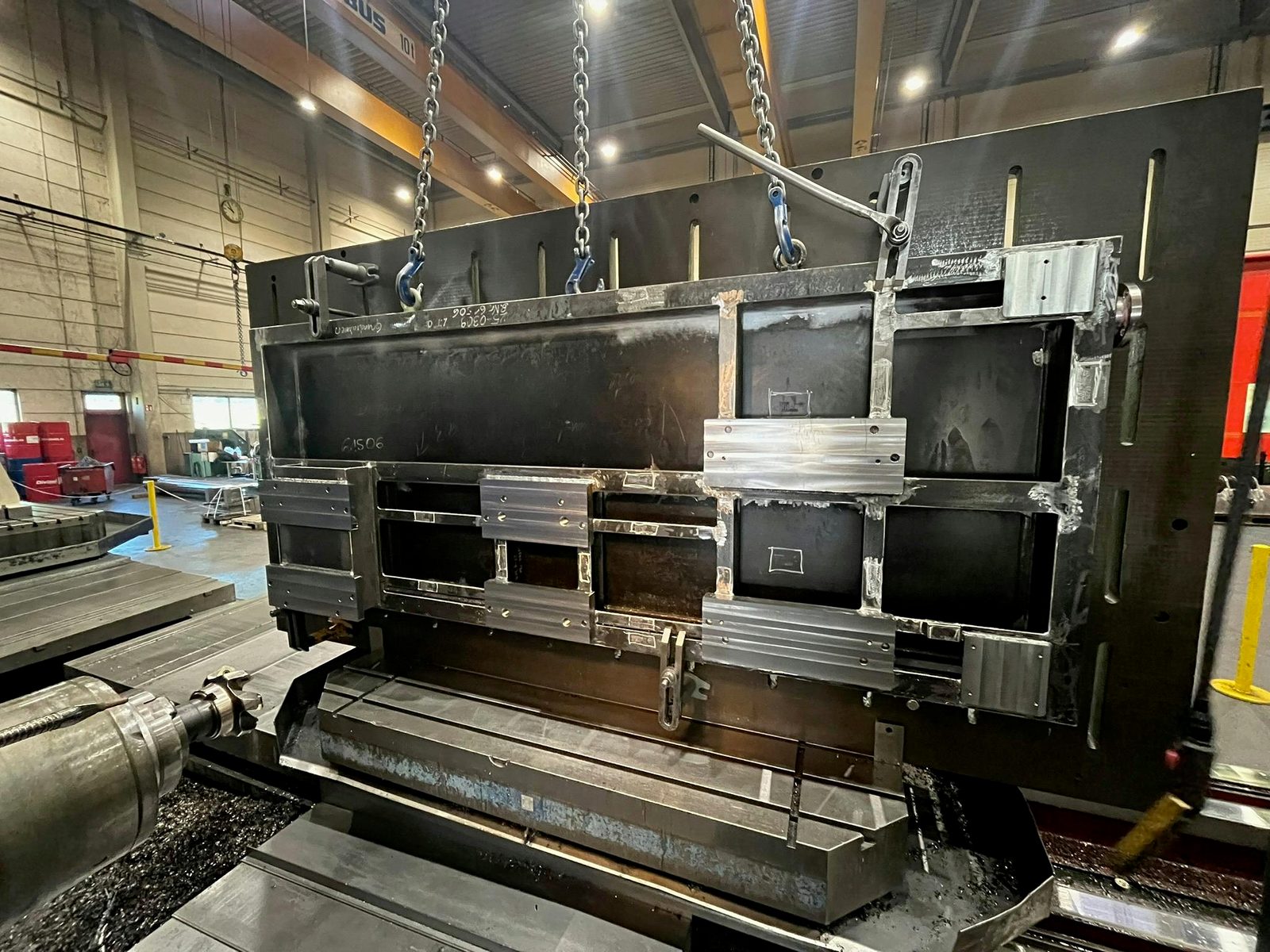

Дані машини – TOS-Varnsdorf WHN 13 CNC
Основні дані трьох однакових CNC горизонтально-розточувальних верстатів у контрактному виробництві на Bock:
| Параметр | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Кількість машин | 3 (паралельна потужність, однакові) |
| Діаметр розточувального шпинделя | Ø 130 мм |
| Переміщення X (поперечне) | 3 500 мм |
| Переміщення Y (вертикальне) | 2 500 мм |
| Переміщення Z (поздовжнє) | 1 200 мм |
| Поворотний стіл | Обертання на 360° – багатостороння обробка за одне установлення |

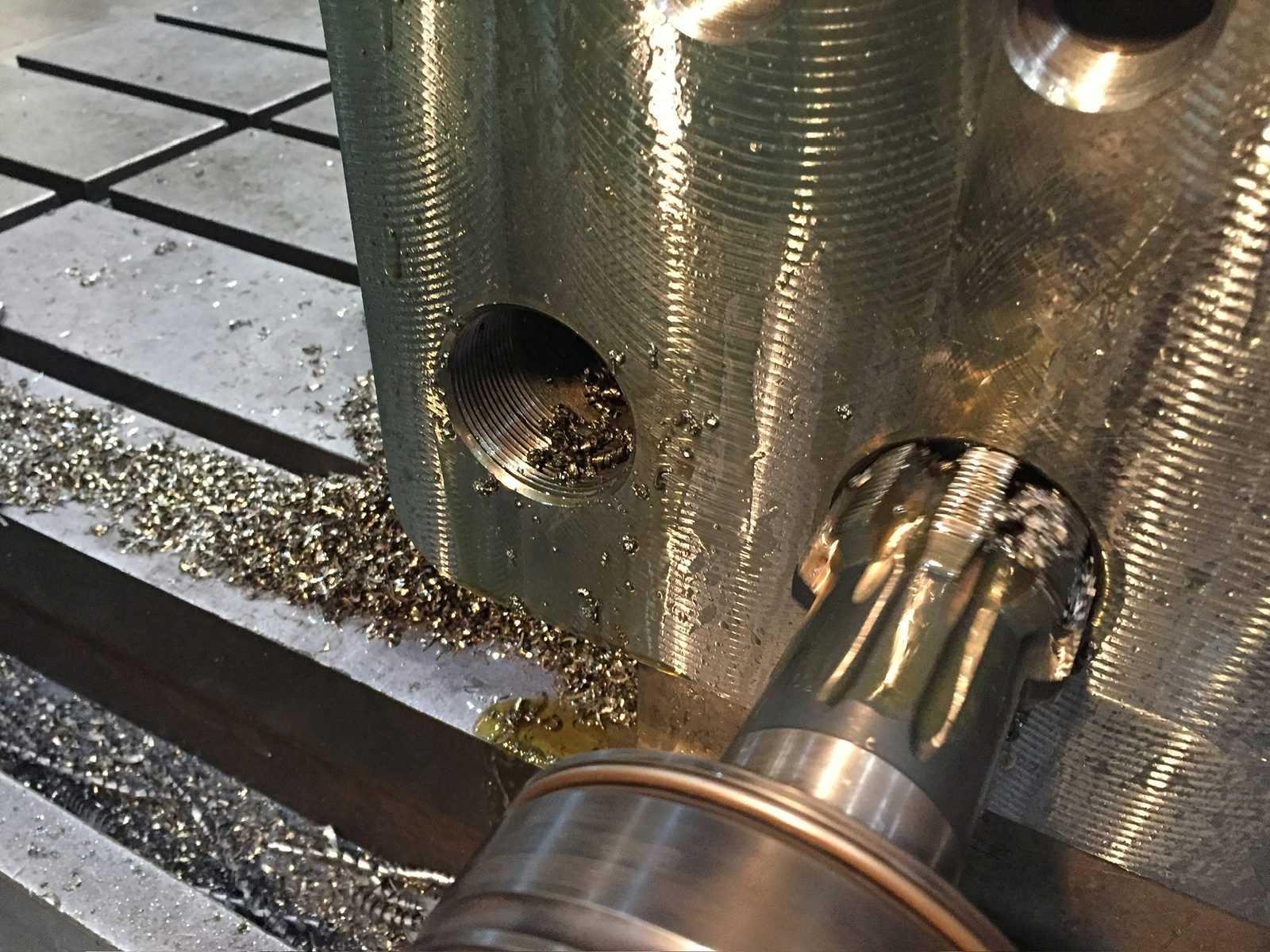

| Види обробки | Свердління · Фрезерування · Розточування · Торцювання · Нарізання різьби |
| Система керування | Heidenhain iTNC 530 |
Наведені переміщення стосуються машин на заводі в Lorch. Яка машина обробляє Вашу деталь, ми розподіляємо відповідно до Ваших вимог. Конкретну здійсненність і допуски перевіряємо під конкретний проєкт за Вашим кресленням.
Типові сфери застосування розточувальної обробки
Горизонтально-розточувальні верстати на Bock застосовуються для:
- Корпуси, опори підшипників та кронштейни з точними посадковими отворами
- Зварні вузли з співвісними отворами та отворами під підшипники
- Основні плити, рами та поперечини з рядами отворів на великих відстанях
- Деталі для машинобудування установок, транспортного та спеціального машинобудування
- Попередньо оброблені заготовки як стадія виготовлення для зварних конструкцій
Оброблені деталі можуть зварюватися, піддаватися піскоструминній обробці та фарбуватися на тому самому підприємстві. Для особливо довгих або великоформатних деталей додатково доступні портально-фрезерні та фрезерні верстати з рухомою стійкою з переміщенням до 26 000 мм – Ви отримуєте весь спектр механічної обробки та виробництва з одних рук, без зовнішньої логістики між етапами обробки. Документація з якості та протоколи вимірювань згідно з DIN EN ISO 9001:2015 доступні стандартно.
Матеріали для розточувальної обробки
Bock застосовує переважно європейські якісні сталі:
- Конструкційна сталь S235, S355
- Дрібнозерниста конструкційна сталь до S1100 – високоміцна, придатна для зварювання
- Hardox 400 / 500 – зносостійка сталь
- Нержавіюча сталь 1.4301, 1.4571 – корозійностійка
- Спеціальні сталі за кресленням та вимогами замовника
Сертифікати на матеріали надаються за запитом або згідно з вимогами проєкту.
Огляд послуг контрактного виробництва та металоконструкцій →
Розточувальна обробка на Bock – Ваші переваги
Bock Maschinenbau експлуатує горизонтально-розточувальні верстати як частину повного виробничого процесу:
- 3 розточувальні верстати паралельно
- Три однакові TOS-Varnsdorf WHN 13 CNC – потужність, короткий час проходження та надійність.
- Поворотний стіл 360°
- Багатостороння обробка за одне установлення – без похибок переустановлення, з вузькими допусками розташування.
- Кранове переміщення до 50 т
- Кран 2×25-т і цехова інфраструктура для великоформатних заготовок.
- Контрактне виробництво без мінімальних партій
- Одиничні деталі, прототипи та серійні деталі виготовляються однаковою мірою за кресленням.
- DIN EN ISO 9001:2015
- Менеджмент якості з документованим обліком матеріалів та безперервною простежуваністю.

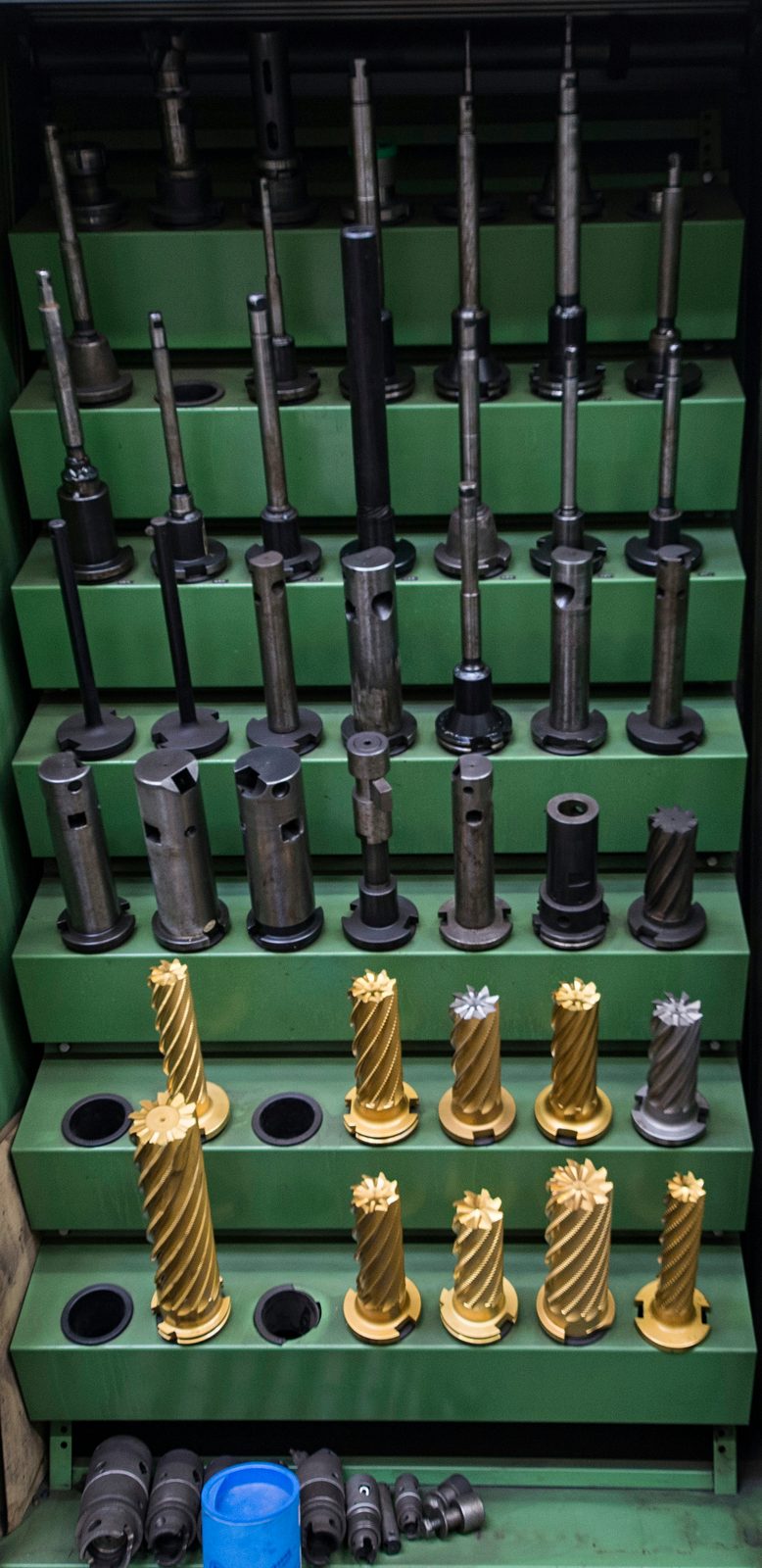

- Арсенал інструментів, зібраний за десятиліття
- Запас спеціального інструменту, що зростав роками – довгі свердлильні та розточувальні штанги, спеціальні свердла й різьбонарізні інструменти для глибоких отворів і розточених посадкових отворів під підшипники.
- Розточувальні роботи для регіону
- Розточування та обробка на розточувальних верстатах для виробників інструменту, оснащення та машин з регіону Штутгарта та всього регіону DACH — надійно з Lorch.
Часті запитання про розточувальну обробку
Що таке горизонтально-розточувальний верстат?
Горизонтально-розточувальний верстат обробляє заготовки з горизонтально розташованим розточувальним шпинделем. Він поєднує свердління, розточування, фрезерування, торцювання та нарізання різьби в одній машині – ідеально для точних отворів і розташування на великих деталях.
Якого розміру можуть бути деталі?
Переміщення TOS-Varnsdorf WHN 13 CNC становлять X 3 500 · Y 2 500 · Z 1 200 мм. Яка машина обробляє Вашу деталь, ми узгоджуємо з Вашими вимогами – для особливо довгих або великоформатних деталей додатково доступні портально-фрезерні та фрезерні верстати з рухомою стійкою з переміщенням до 26 000 мм. Так кожна деталь знаходить відповідне обладнання.
Які матеріали обробляються?
Конструкційна сталь S235/S355, дрібнозерниста конструкційна сталь до S1100, Hardox 400/500, а також нержавіюча сталь 1.4301/1.4571 і спеціальні сталі за кресленням. Сертифікати на матеріали надаємо під конкретний проєкт.
Чи виготовляєте Ви також одиничні деталі?
Так. Розточувальна обробка виконується як контрактне виробництво без мінімальних партій – одиничні деталі, прототипи та малі серії однаковою мірою, програмуються за даними CAD або розмірами креслення.
Чи можна обробити деталі у Вас далі?
Так. Після розточувальної обробки йдуть зварювання, піскоструминна обробка та фарбування на тому самому підприємстві в Lorch – повне виробництво з одних рук без зовнішньої логістики.
