Вальцовка гибка листов контрактное производство. Bock Maschinenbau предлагает вальцовку и гибку листов толщиной до 120 мм и Ø 8 000 мм. Сталь, Hardox, нержавеющая сталь и мелкозернистая конструкционная сталь формуются в цилиндры, конусы и спецформы по чертежу. Контрактное производство на площадке в Lorch, Баден-Вюртемберг.
Вальцовка цилиндров, труб, колец и обечаек в зависимости от станка, материала и геометрии детали.
4–120 мм
Толщина материала от более тонких листов до тяжёлого толстолистового проката; максимальные значения зависят от материала.
Длина до 3 150 мм
Длина вальцовки до 3 150 мм для крупноформатных листовых заготовок и тяжёлых деталей формообразования.
4 вальцовочные машины
Четыре 3-валковые вальцовочные машины для различных диапазонов диаметра, толщины и длины.
Прямая дальнейшая обработка
Сварка, ЧПУ-обработка, пескоструйная обработка и окраска могут следовать без внешнего интерфейса.
Изготовление по чертежу
Диаметр, круглость, положение швов и документация согласуются и проверяются в рамках проекта.
Вальцовка и гибка листов — мощность оборудования

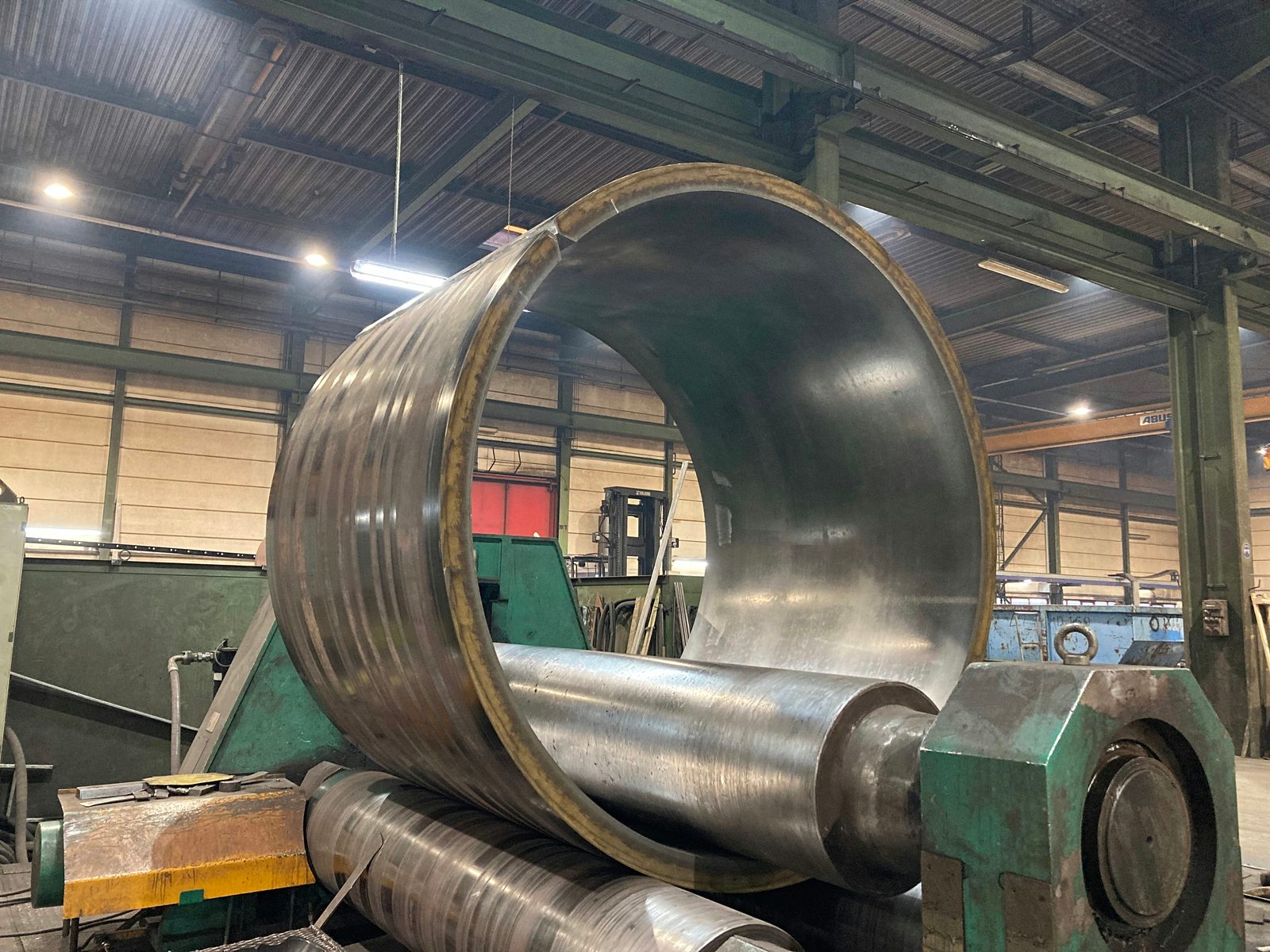

Вальцовка в Bock выполняется на тяжёлых 3-валковых вальцовочных машинах. Возможна гибка листов толщиной до 120 мм из S235. Для высокопрочных сталей, таких как Hardox и мелкозернистая конструкционная сталь, максимальная толщина листа соответственно уменьшается в зависимости от прочности материала.
Реализуются диаметры до Ø 8 000 мм. Цилиндры, полуобечайки, конусы и спецформы по чертежу являются стандартной услугой. Собственный склад материалов и крановое хозяйство 2×25 т обеспечивают безопасное обращение с тяжёлыми заготовками.
Согнутые детали передаются напрямую на производство сварных узлов — всё из одних рук в Lorch.
Результат гибки проверяется по чертежу: диаметр, круглость и положение швов контролируются калиброванными измерительными средствами. Для высокоточных цилиндров и спецформ составляются протоколы измерений и прикладываются к объёму поставки.
Согнутые детали из Hardox и мелкозернистой конструкционной стали требуют адаптированных параметров гибки, так как эти материалы обладают более высокой степенью упругого пружинения. Благодаря многолетнему опыту работы с этими материалами в Bock даже малые радиусы гиба и узкие допуски для специальных сталей выдерживаются надёжно.
После вальцовки детали могут непосредственно свариваться, обрабатываться, подвергаться пескоструйной обработке и окраске — всё на одном производственном предприятии в Lorch. Контрактное производство выполняется по DIN EN ISO 9001:2015 со сквозной прослеживаемостью материала и документированным обеспечением качества.
Для проверки осуществимости важны диаметр, толщина листа и рабочая длина. На площадке в Lorch имеется несколько 3-валковых вальцовочных машин:
Станок
Диаметр Ø
Толщина листа
Длина вальцовки
Sertom · Листогибочная вальцовочная машина
Ø 400–8 000 мм
8–120 мм
до 3 050 мм
SMT-Pullmax Kumla · Листогибочная вальцовочная машина
Ø 400–6 000 мм
4–60 мм
до 2 000 мм
Davi 20485 · Листогибочная вальцовочная машина
Ø 340–6 000 мм
8–80 мм
до 2 000 мм
Wilhelmsburger DWV · Листогибочная вальцовочная машина
Ø 300–5 000 мм
4–30 мм
до 3 150 мм
Значения зависят от станка и материала. При Hardox, нержавеющей стали или мелкозернистой конструкционной стали мы проверяем упругое пружинение, радиус, круглость и допуск в рамках проекта по вашему чертежу.
Что бы вы ни принесли — подходящая вальцовочная машина найдётся
Четыре станка выше намеренно имеют разные оптимальные диапазоны. Вместе они охватывают Ø от 300 до 8 000 мм и толщину листа от 4 до 120 мм — от тонкостенного малого цилиндра до XXL-обечайки, в стали, мелкозернистой конструкционной стали, нержавеющей стали и Hardox. Так ни одна деталь не выпадает между станками — здесь подходящая вальцовочная машина для каждой задачи.
Малый и толстостенный
Малый радиус при большой толщине стенки — самое требовательное сочетание.
Davi 20485 · Листогибочная вальцовочная машина
напр. компактные толстостенные корпуса труб, кольца и втулки
Большой и тяжёлый (XXL)
Наибольший диаметр в паре с самым толстым толстолистовым прокатом.
Sertom · Листогибочная вальцовочная машина
напр. силосные обечайки, обечайки резервуаров и воронки до Ø 8 000 мм
Тонкостенный и длинный
Тонкие листы по всей длине полосы при наименьшем диаметре.
Wilhelmsburger DWV · Листогибочная вальцовочная машина
напр. длинные тонкостенные цилиндры и малые кольца
Большой и среднетяжёлый
Большой диаметр при средней толщине стенки — гибкий универсал.
SMT-Pullmax Kumla · Листогибочная вальцовочная машина
напр. обечайки и корпуса резервуаров в среднем диапазоне толщин
И в любой форме
Цилиндры и обечайки
Конусы и усечённые конусы
Кольца и фланцы
Полуобечайки
Гибы труб и криволинейные элементы
Спецформы по чертежу
Принцип трёх валков и упругое пружинение – экспертные знания о вальцовке листов
Вальцовка (гибка листов) — это процесс холодной формовки: лист проходит между тремя валками и за счёт их поджима непрерывно формуется до нужной кривизны. Для размерно точного, круглого результата важны некоторые детали процесса:
Предварительная подгибка кромки (зона захода) – без предварительной подгибки в начале и в конце листа осталась бы прямая остаточная кромка. Мы подгибаем концы, чтобы цилиндры и обечайки замыкались размерно точно по всему периметру.
Упругое пружинение высокопрочных сталей – мелкозернистая конструкционная сталь и Hardox после вальцовки пружинят сильнее. Валки соответственно поджимаются плотнее (с перегибом), чтобы надёжно достичь целевого диаметра.
Холодное формообразование без термического влияния – вальцовка выполняется в холодном состоянии, без зоны термического влияния и без искажения структуры. Возможные радиусы гиба зависят от толщины листа, прочности и направления вальцовки (рамки: DIN 6935, холодная гибка плоского стального проката).
Вальцовка конусов – за счёт наклонно поджатых валков получаются усечённые конусы и конические обечайки, а не только цилиндрические формы.
Минимальный диаметр в зависимости от станка – наименьший достижимый диаметр определяется диаметром валков; в зависимости от станка мы вальцуем от Ø 300 мм.
Поджим, предварительную подгибку и компенсацию упругого пружинения мы согласуем в рамках проекта по вашему чертежу – материал, диаметр, толщина стенки и допуск определяют параметры. Для высокоточных цилиндров и спецформ круглость и диаметр проверяются калиброванными измерительными средствами и протоколируются.

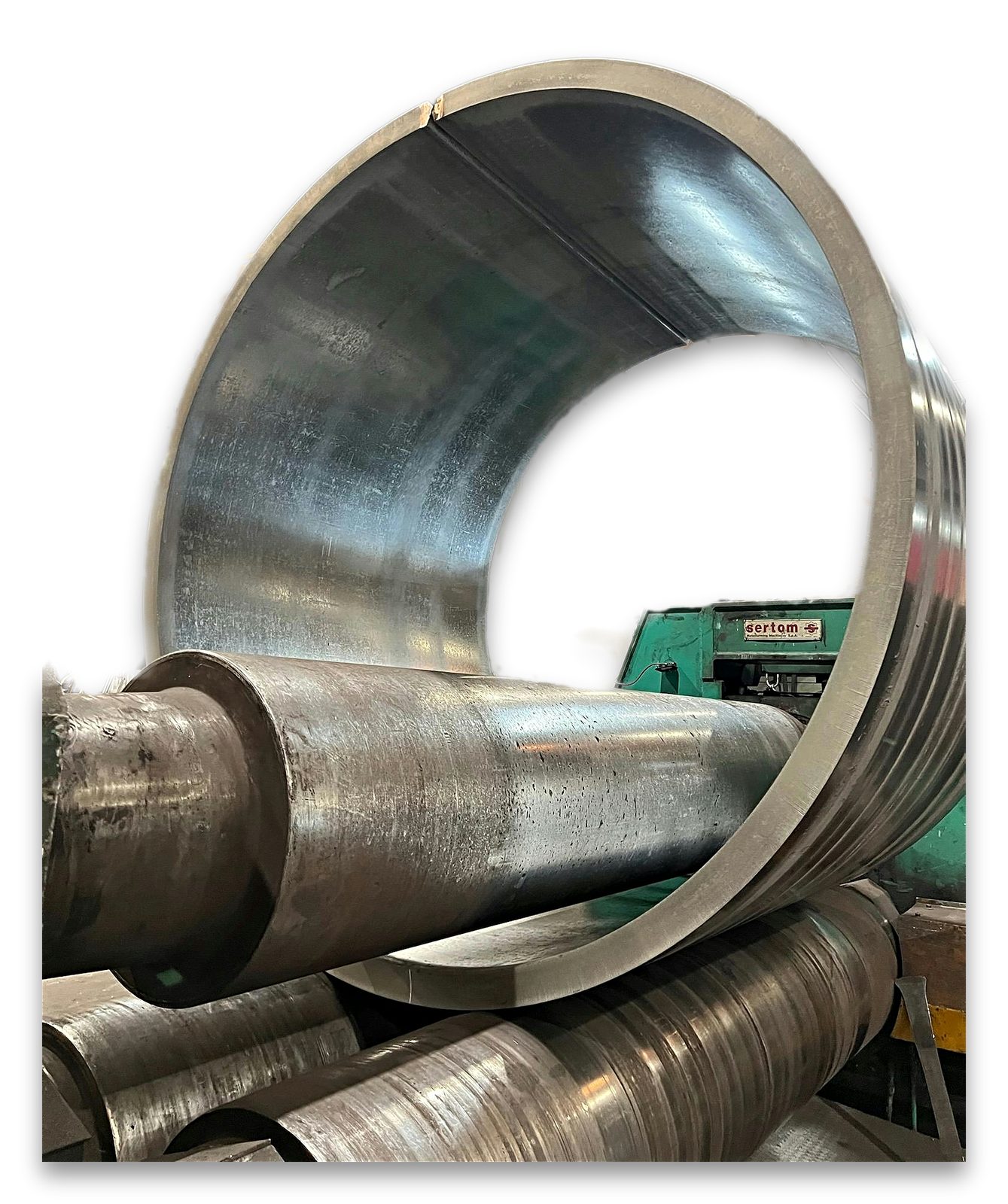

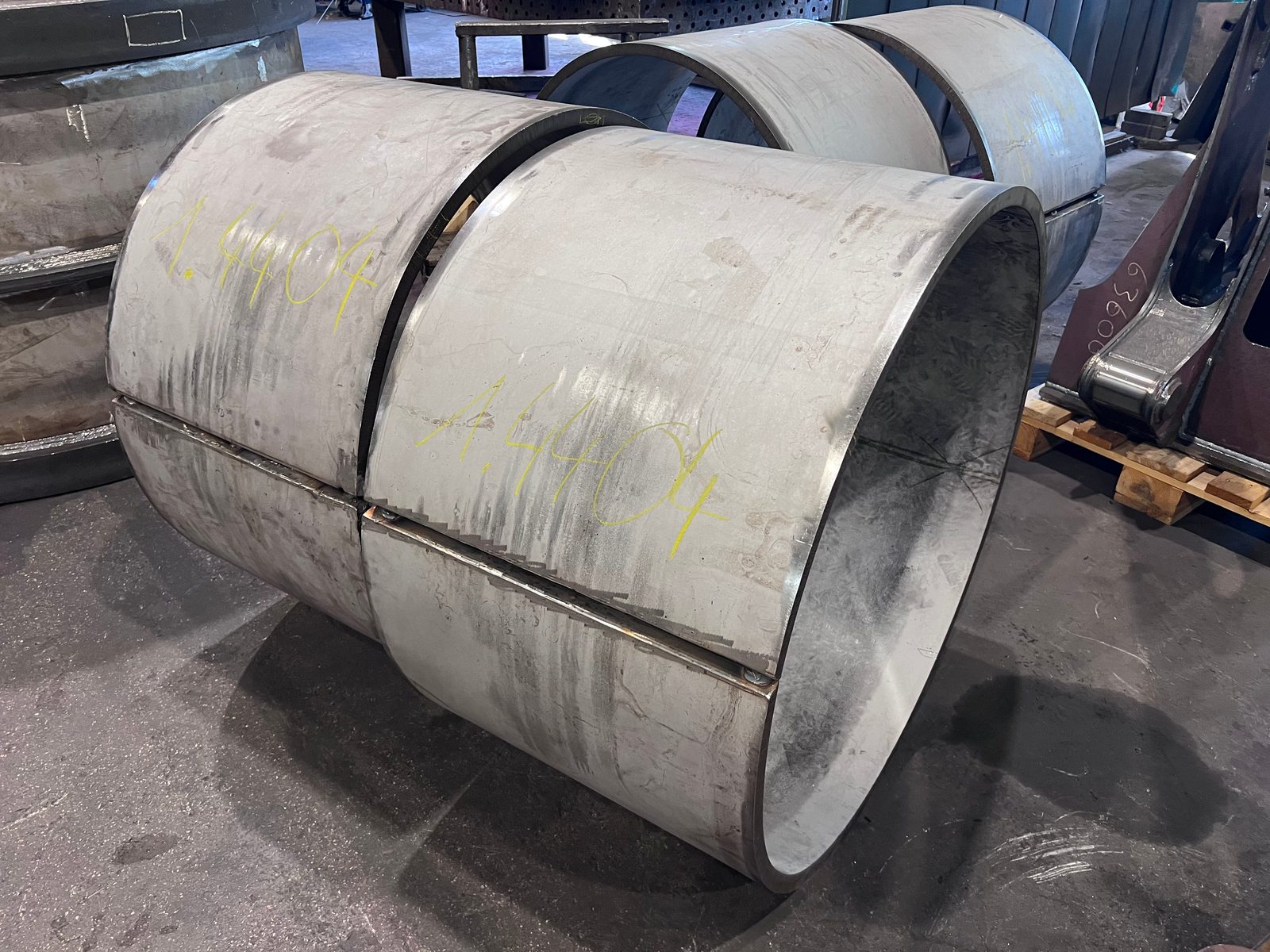

Цилиндры и полуобечайки для изготовления ёмкостей и сосудов под давлением
Усечённые конусы и переходные элементы для силосов и воронок
Гибы труб и криволинейные элементы для трубопроводного строительства
Износостойкие футеровки из Hardox для обогатительных установок
Кольца и фланцы как стадия предварительного изготовления для сварных конструкций

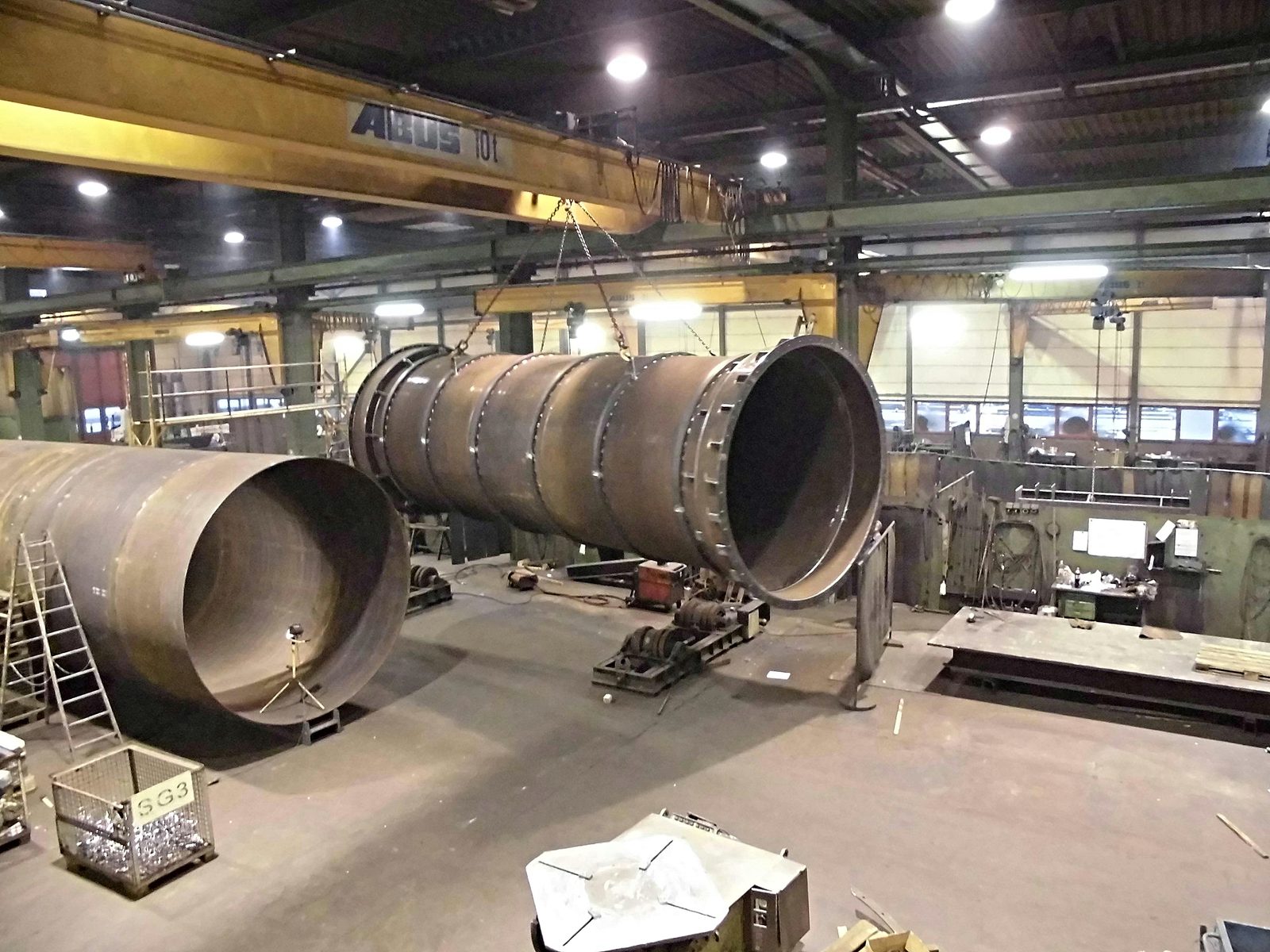

Согнутые детали свариваются, обрабатываются и подвергаются обработке поверхности непосредственно на предприятии. За вальцовкой следуют непосредственно сварка, пескоструйная обработка и окраска — без внешней логистики. Крановая система 2×25 т обеспечивает безопасное обращение с тяжёлыми листами и крупноформатными цилиндрами на всех производственных участках. Для сосудов под давлением, силосостроения и установок защиты от износа детали изготавливаются по чертежу. Возможны толщины листа до 120 мм и диаметры до 8 000 мм, в том числе из высокопрочных материалов, таких как Hardox и мелкозернистая конструкционная сталь. Документация качества и сертификаты на материал по DIN EN ISO 9001:2015 доступны для всех типов заказов. Контрактное производство без минимальных партий для единичных деталей и малых серий. Листы, предоставленные заказчиком, обрабатываются по запросу. Короткий переход к сварке и обработке поверхности на одном предприятии.
Вальцованные детали могут быть продолжены на том же предприятии. Это сокращает количество интерфейсов и делает закупку более планируемой для снабженцев:
Сварка MAG, WIG и UP для цилиндров, труб, колец и стальных узлов
ЧПУ-обработка крупногабаритных деталей до 50 т для посадочных поверхностей, схем сверления и присоединительных геометрий
Пескоструйная обработка и промышленная окраска как интегрированная обработка поверхности
Монтаж, промежуточный контроль и логистика тяжёлых деталей с помощью крановой системы 2×25 т
В зависимости от проекта обрабатываются единичные детали, малые серии и листы, предоставленные заказчиком. Сертификаты на материал, протоколы контроля и документация качества согласуются в рамках проекта.
Bock Maschinenbau предлагает вальцовку и гибку листов как интегрированную часть контрактного производства:
Толщина листа до 120 мм
Тяжёлые вальцовочные машины для крупноформатных стальных листов.
Диаметр до Ø 8 000 мм
Реализуются также очень большие цилиндры и спецформы.
Hardox и специальные стали
Износостойкие стали обрабатываются по техническому заданию заказчика.
Без минимальных партий
Единичные детали, прототипы и серийные детали изготавливаются одинаково.
DIN EN ISO 9001:2015
Система менеджмента качества с документированным управлением материалом.
Вальцовка для региона
Производители резервуаров, аппаратов и труб из региона Штутгарта и всего региона DACH заказывают у нас в Lorch вальцовку обечаек, конусов и цилиндров диаметром до Ø 8 000 мм — в том числе из нержавеющей стали и Hardox.
До какого диаметра и какой толщины листа вы можете вальцевать?
Мы вальцуем диаметры до Ø 8 000 мм и толщину листа до 120 мм (S235). Для высокопрочных сталей, таких как Hardox и мелкозернистая конструкционная сталь, максимальная толщина соответственно уменьшается в зависимости от прочности. Четыре 3-валковые вальцовочные машины охватывают диапазон от Ø 300 мм.
В зависимости от станка мы вальцуем от Ø 300 мм. Наименьший достижимый диаметр определяется диаметром валков – для компактных толстостенных деталей мы применяем предназначенный для этого станок.
Можете ли вы вальцевать также конусы и конические формы?
Да. За счёт наклонно поджатых валков мы изготавливаем усечённые конусы и конические обечайки – не только цилиндрические формы. Также мы вальцуем кольца, полуобечайки и гибы труб по чертежу.
Как вы справляетесь с упругим пружинением высокопрочных сталей?
Мелкозернистая конструкционная сталь и Hardox после вальцовки пружинят сильнее. Мы компенсируем это адаптированным поджимом (перегибом) и проверяем радиус, круглость и допуск в рамках проекта – так надёжно выдерживаются узкие допуски даже для специальных сталей.
Остаётся ли на концах листа прямая кромка?
Без предварительной подгибки в начале и в конце остался бы прямой остаток. Мы подгибаем кромки, так что цилиндры и обечайки замыкаются размерно точно по всему периметру и могут быть чисто сварены.
Предоставляете ли вы сертификаты на материал?
Да. По запросу или согласно требованиям проекта мы предоставляем сертификаты на материал по EN 10204. Изготовление осуществляется по DIN EN ISO 9001:2015 со сквозной прослеживаемостью материала.
