Карусельне точіння важких деталей до 25 т – контрактне виробництво Lorch
Карусельне точіння великих важких тіл обертання до 25 т — точно проточених зі сталі, Hardox і нержавіючої сталі, контрактне виробництво в Lorch без мінімальних партій.
Діаметр точіння Ø 4 800 мм
Один із найбільших поворотних столів для карусельного точіння у регіоні — для великогабаритних важких тіл обертання.
Висота деталі до 2 400 мм
Також особливо високі деталі, які неможливо обробити на стандартних токарних верстатах. Під час свердління зверху корисна висота становить до 2 000 мм висоти свердління.
Навантаження на стіл до 25 т
Кранова система 2×25-т і цехова інфраструктура для безпечного переміщення великих заготовок.
Сталь · Hardox · нержавіюча сталь
Конструкційна сталь, дрібнозерниста сталь до S1100, Hardox 400/500 і нержавіюча сталь 1.4301/1.4571.
Контрактне виробництво без мінімальних партій
Одиничні деталі, прототипи та серійні деталі виготовляються однаковою мірою за кресленням.
DIN EN ISO 9001:2015
Документований облік матеріалів і протоколи вимірювань для деталей приймального контролю.
Карусельне точіння – спосіб для великогабаритних деталей до 25 т

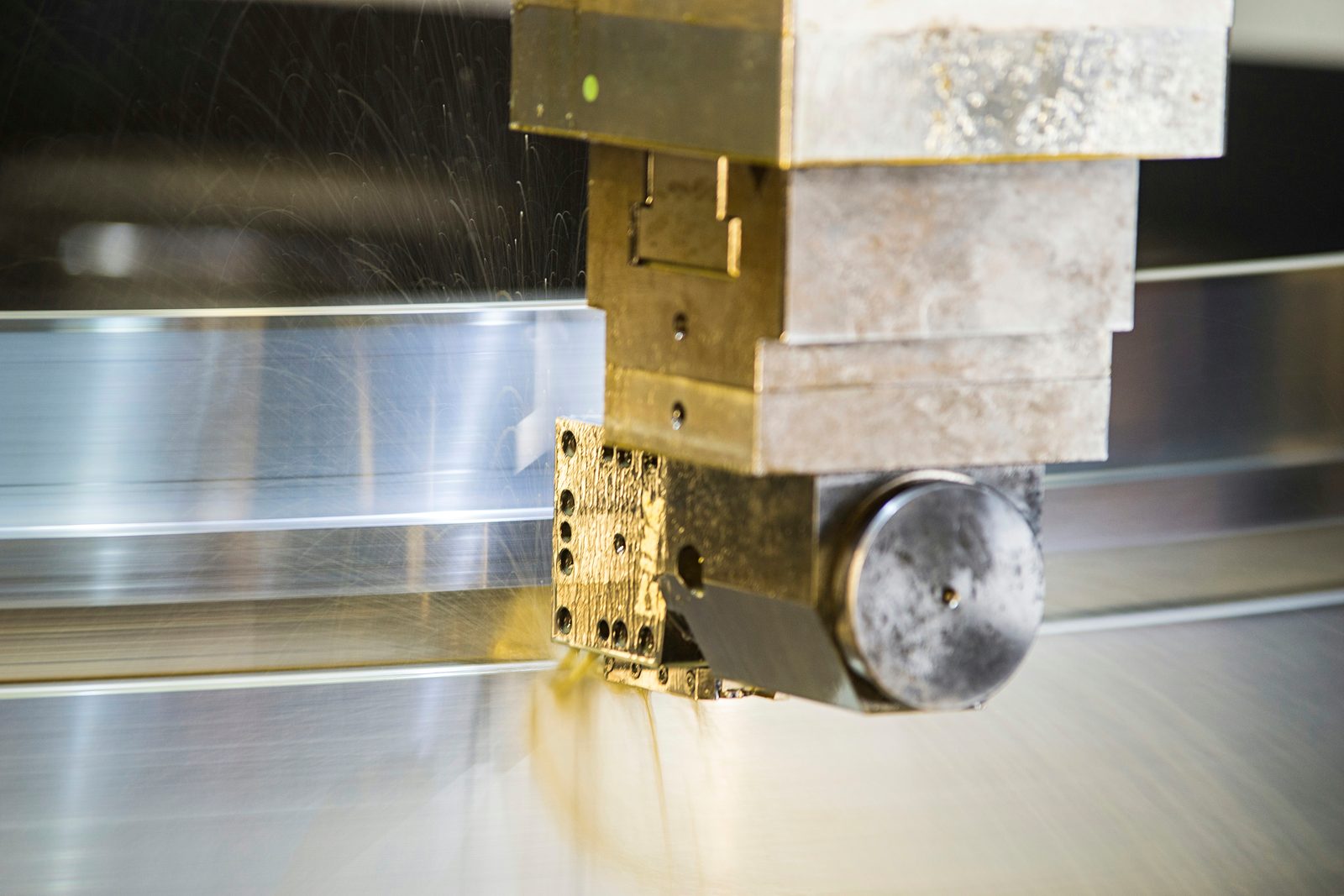

Під час карусельного точіння заготовка обертається на горизонтальному поворотному столі, тоді як інструмент переміщується по вертикалі та горизонталі. Ідеально для деталей, які надто великі та важкі для звичайних токарних верстатів. Поворотний стіл з Ø 4 800 мм та висотою деталі 2 400 мм забезпечує максимальну площу установлення. Під час свердління свердлильна головка підходить зверху й обмежує корисну висоту до 2 000 мм висоти свердління. Практично досяжна висота деталі залежить від закріплення та опори заготовки – ми охоче проконсультуємо з урахуванням проєкту.

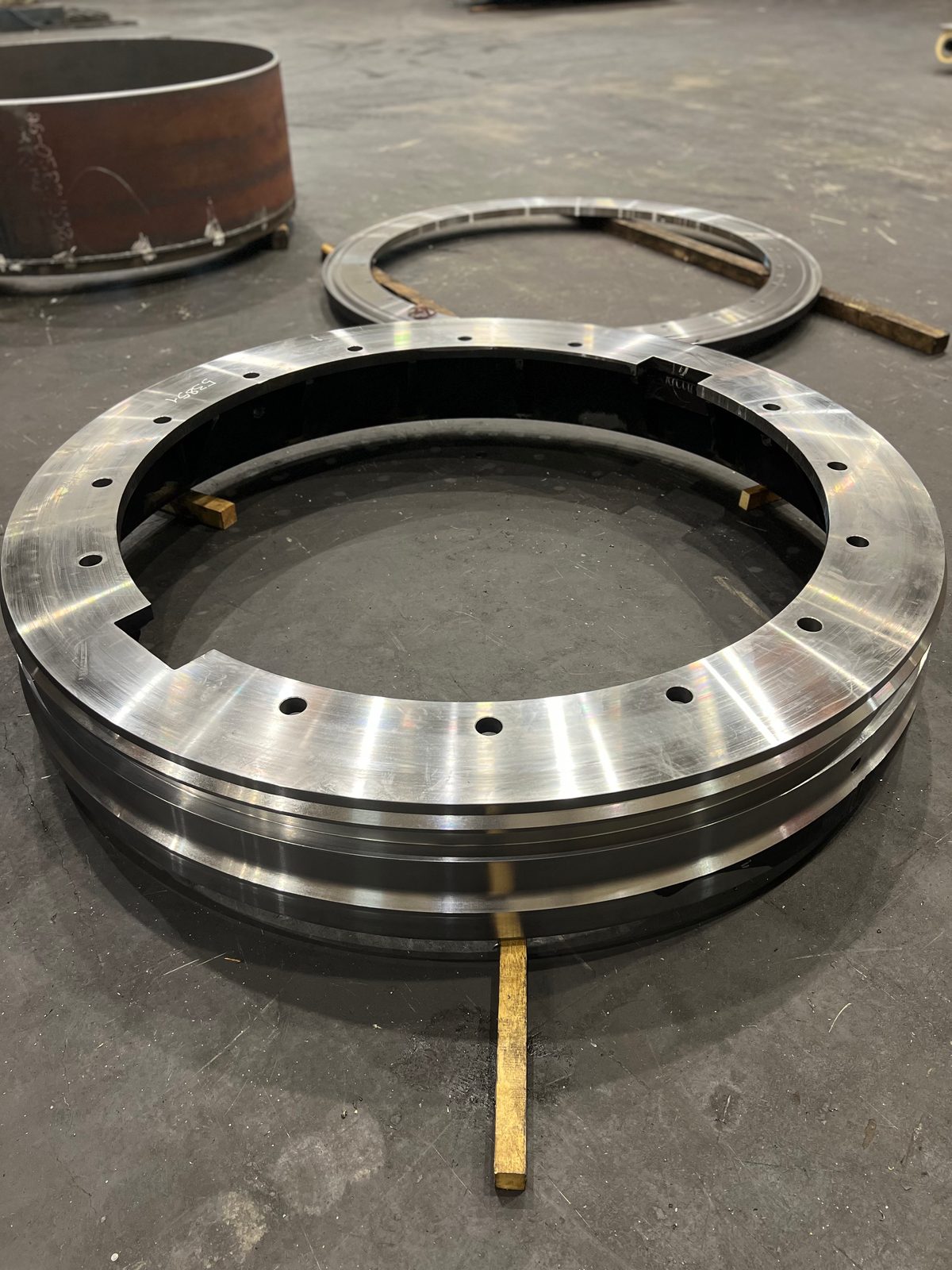

Фланці, кільця, втулки та дискові деталі виготовляються за кресленням. Система ЧПК забезпечує відтворювані допуски навіть для важких та великогабаритних заготовок. Кранова система 2×25 т у цеху забезпечує безпечне оснащення та позиціонування.
Одиничні деталі, малі серії та повторювані серійні деталі виготовляються в межах контрактного виробництва в Lorch – без мінімальних партій, надійно до терміну постачання.
Контроль розмірів виконується за кресленням та заданими допусками із застосуванням каліброваних засобів вимірювання. Протоколи вимірювань складаються для конкретного проєкту та додаються до обсягу постачання. Сертифікати на застосовувані матеріали доступні за запитом. Контроль якості здійснюється за DIN EN ISO 9001:2015 з повною простежуваністю.
Деталі карусельного точіння на Bock часто використовуються як стадія попереднього виготовлення для складних зварних конструкцій та деталей спеціального машинобудування. Завдяки прямій взаємодії токарної, фрезерної обробки та зварювання на одному підприємстві деталі можуть передаватися без зовнішньої логістики – це значно скорочує час проходження.
Важкі токарні деталі для кранових та вантажопідіймальних конструкцій, транспортних установок та машинобудування регулярно виготовляються на Bock. Кранова система 2×25 т у цеху забезпечує надійне та безпечне перевантаження та оснащення важких деталей до 50 т – навіть за громіздких габаритів.
Карусельне точіння

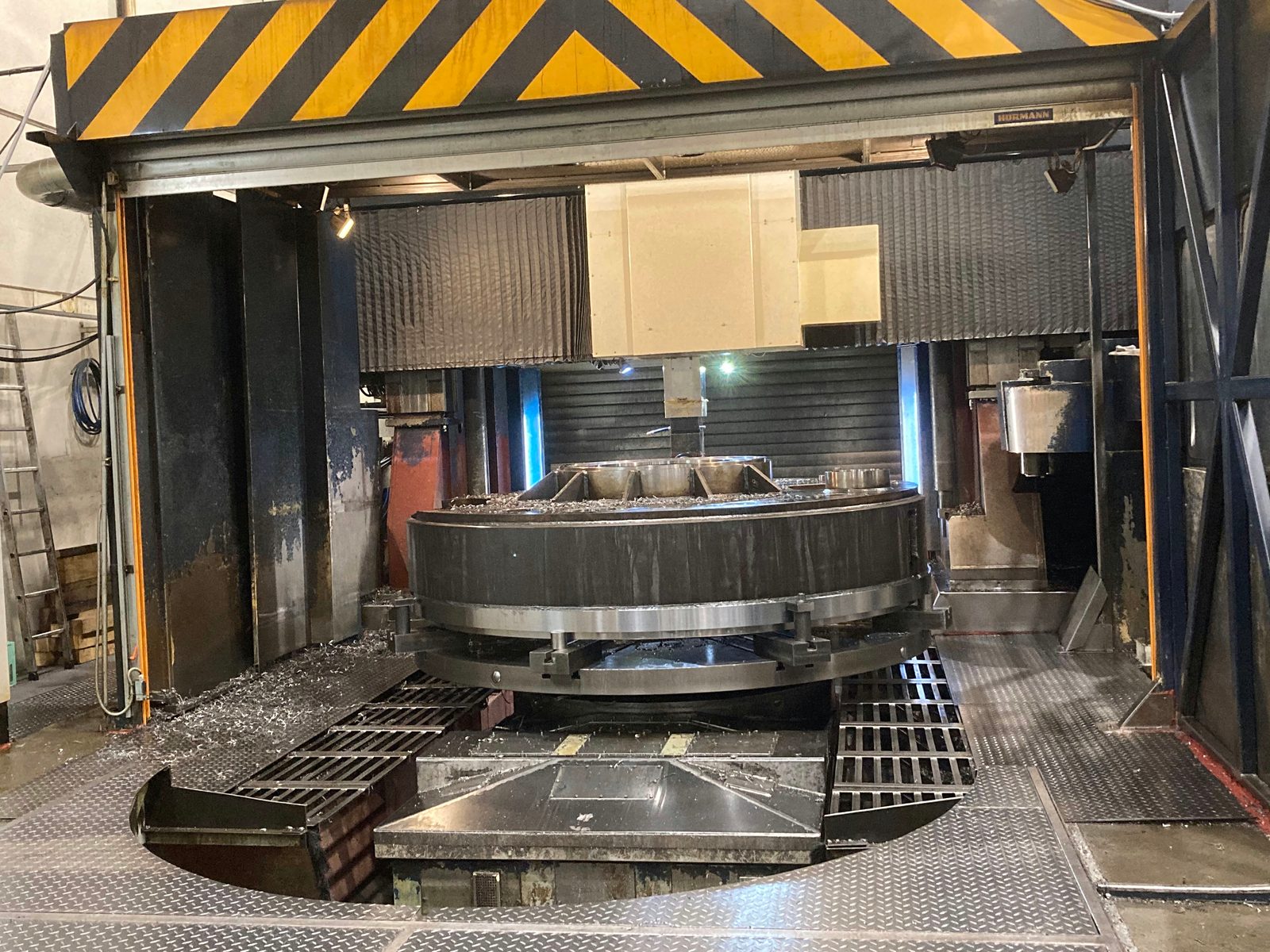

Великі деталі на столі карусельного верстата

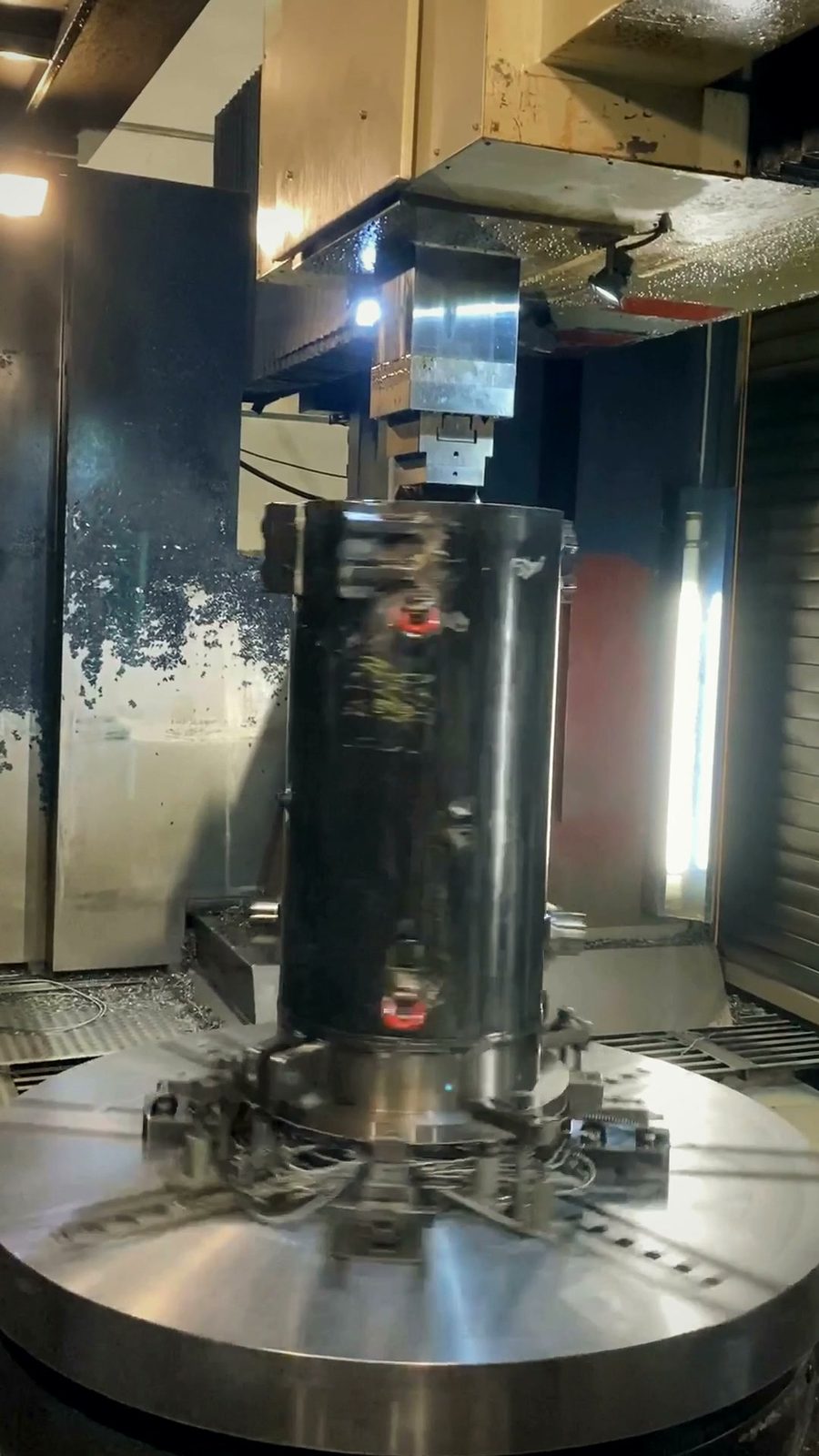

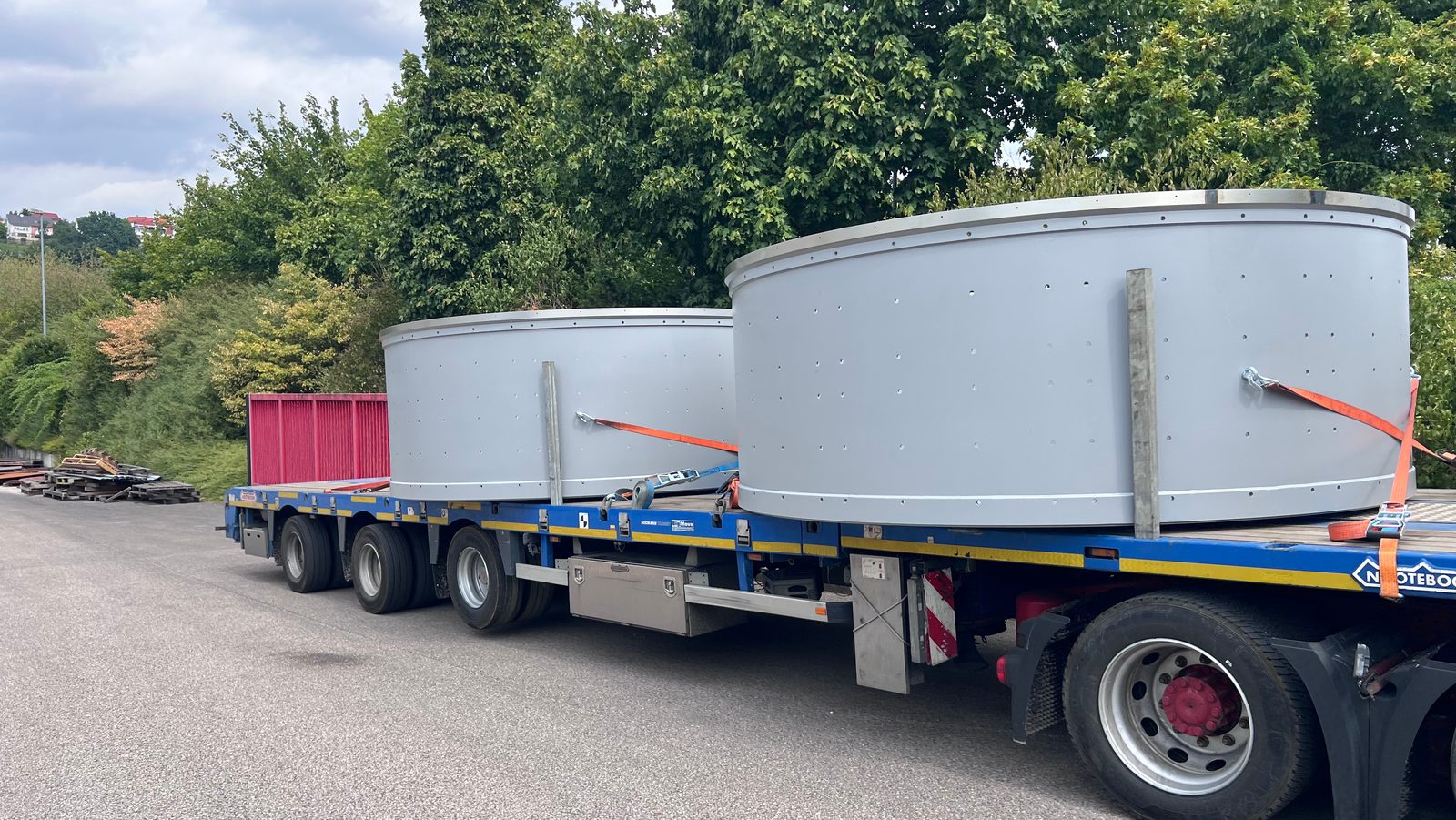

Високі циліндри, великі барабани
До 2 400 мм висоти точіння і Ø 4 800 мм діаметра точіння – високі циліндри, а також великогабаритні барабани та корпуси.

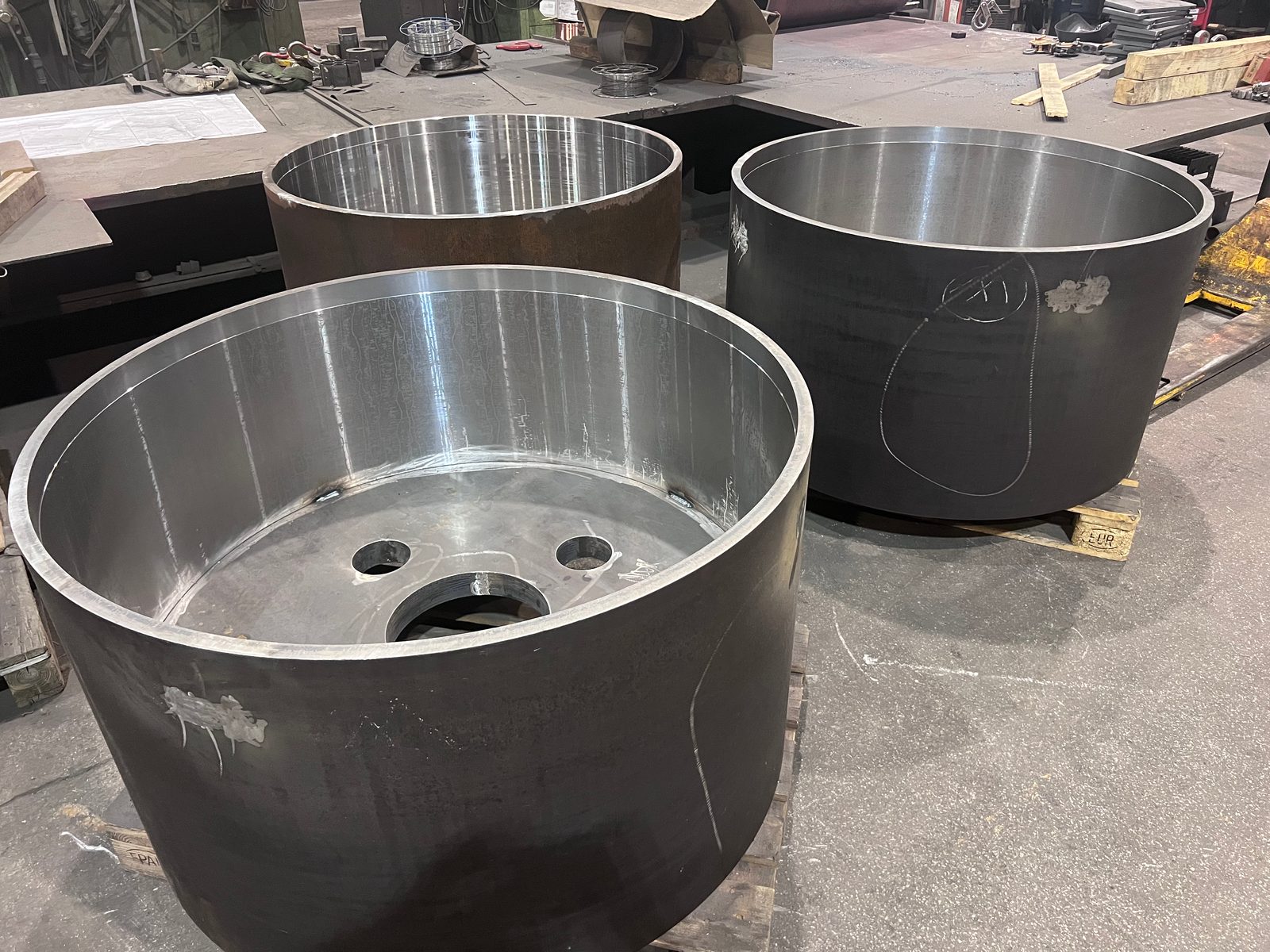

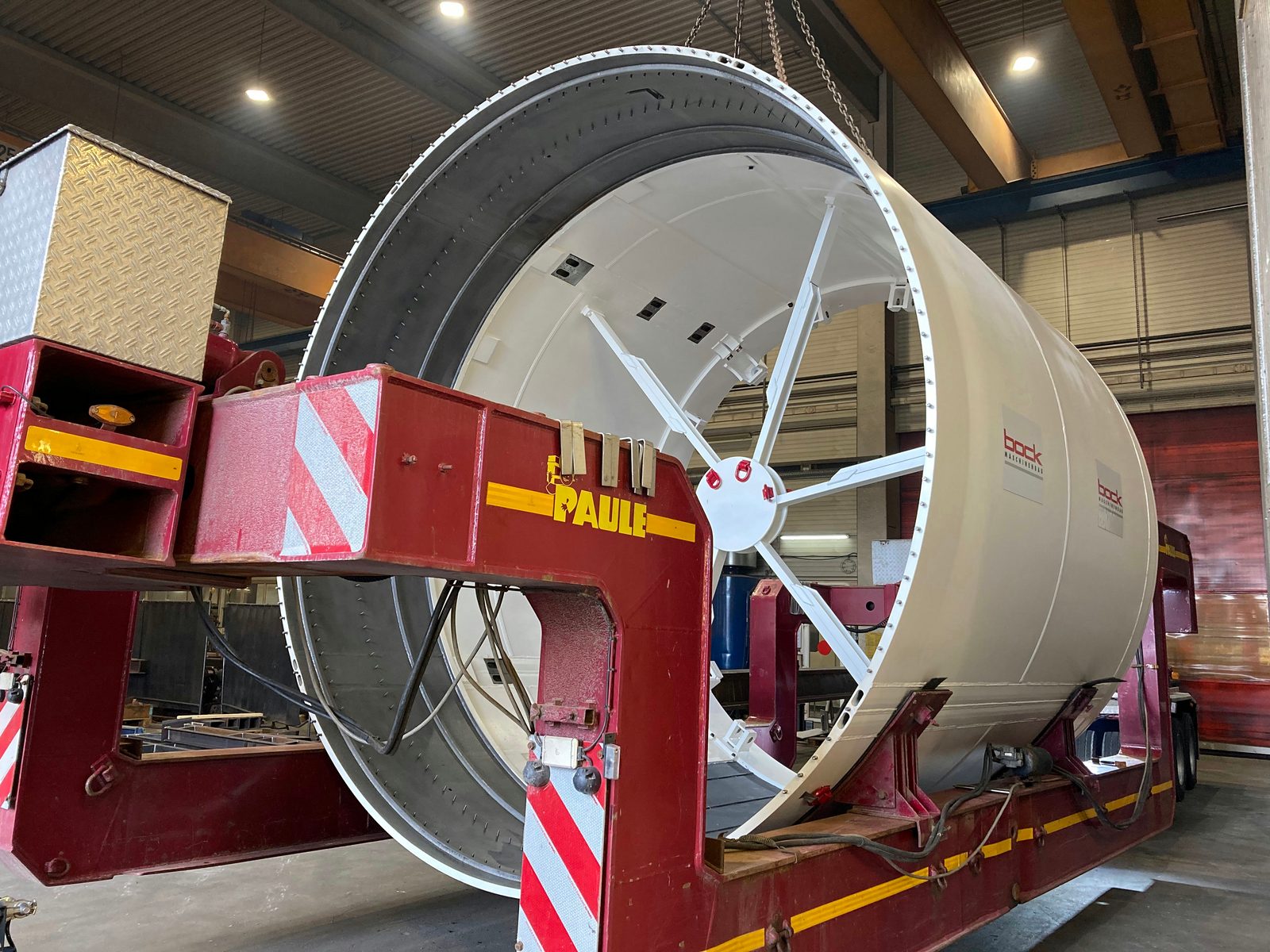

Зварні конструкції з проточуванням
Зварні кільця, барабани та корпуси начисто проточуються по функціональних поверхнях на тому самому підприємстві – без зовнішньої логістики між зварюванням і точінням.
Протокол вимірювань до деталі
Контроль розмірів за кресленням каліброваними засобами вимірювання; протокол вимірювань додається до обсягу постачання під конкретний проєкт.
Дані верстата
| Параметр | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Діаметр обточування | Ø 4 800 мм | Ø 655 мм | Ø 350 мм |
| Висота обточування | 2 400 мм | — | — |
| Висота свердління | 2 000 мм | — | — |
| Довжина обточування | — | 2 000 мм | 1 000 мм |
| Навантаження на планшайбу | 25 т | — | — |
Матеріали для карусельного точіння
Bock застосовує переважно європейські якісні сталі з повною простежуваністю:
- Конструкційна сталь S235, S355 – Стандартна конструкційна сталь
- Дрібнозерниста конструкційна сталь до S1100 – високоміцна, придатна для зварювання
- Hardox 400 / 500 – зносостійка сталь для навантажених деталей
- Нержавіюча сталь 1.4301, 1.4571 – корозійностійка
- Спеціальні сталі за кресленням і вимогами замовника
Сертифікати на матеріали та підтвердження матеріалів надаються для конкретного проєкту.
Типові сфери застосування карусельного точіння
Карусельне точіння застосовується для великих тіл обертання, які виготовляються за кресленням або специфікацією:
- Фланці для трубопроводів, посудин під тиском та машинобудування установок
- Втулки, порожнисті циліндри та кільця для спеціального машинобудування

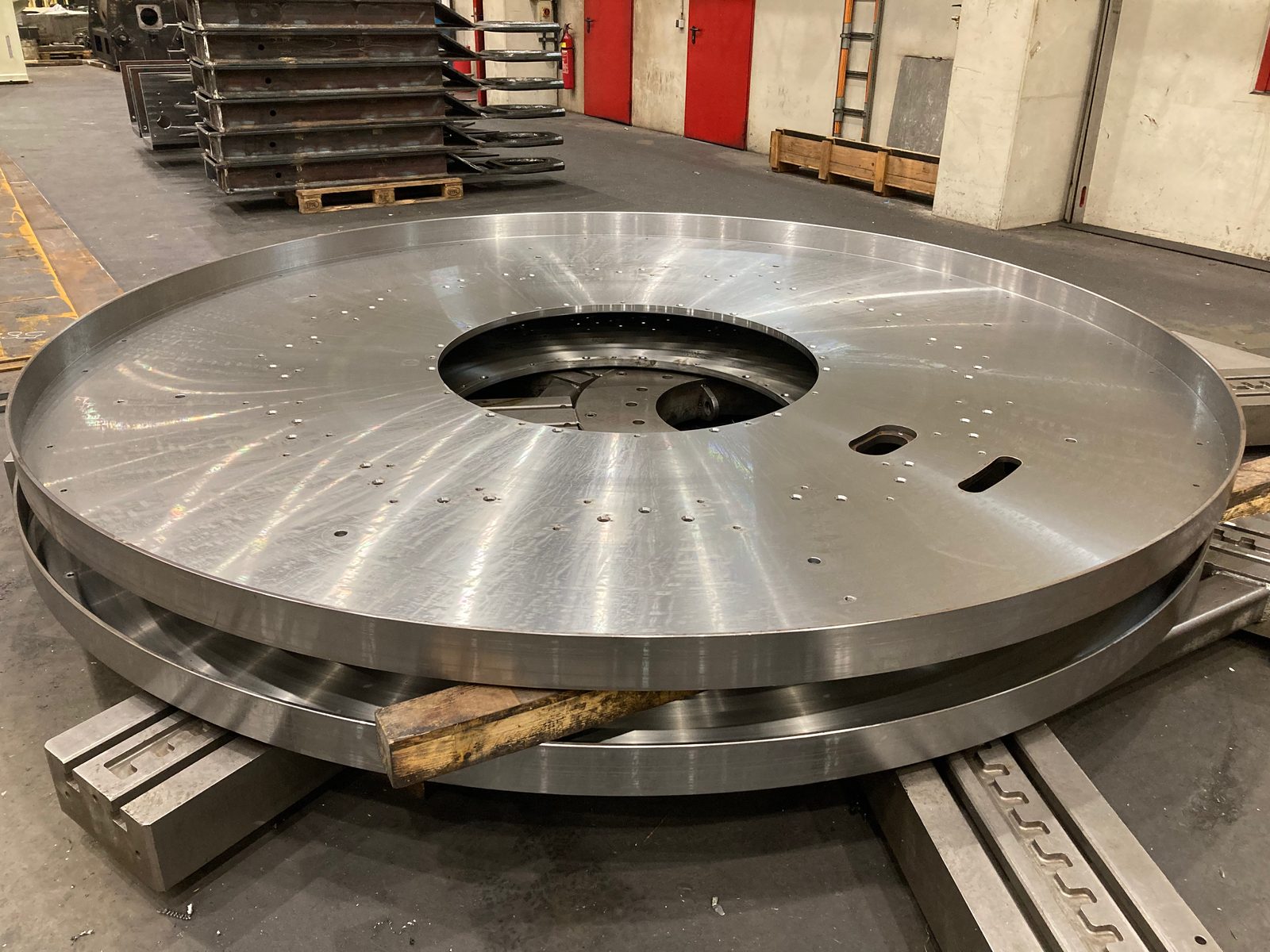

- Великі кільця та дискові деталі для важконавантажених застосувань
- Опори та опорні плити для фундаментів машин
- Токарні деталі для транспортних та кранових несучих установок
Токарні деталі часто застосовуються як стадія попереднього виготовлення для зварних вузлів та зварних конструкцій. Пряма передача без зовнішньої логістики суттєво заощаджує час оснащення та транспортні витрати. Для деталей із краностроення, транспортного машинобудування та машинобудування установок доступні токарні верстати різних типорозмірів, а також кранова система 2×25 т для важких заготовок до 50 т. Контрактне виробництво охоплює як деталі карусельного точіння, так і циліндричні зовнішні та внутрішні профілі за кресленням. Виробнича документація та документація з якості згідно з DIN EN ISO 9001:2015 доступні стандартно для всіх типів замовлень.
Враження з нашого карусельного точіння

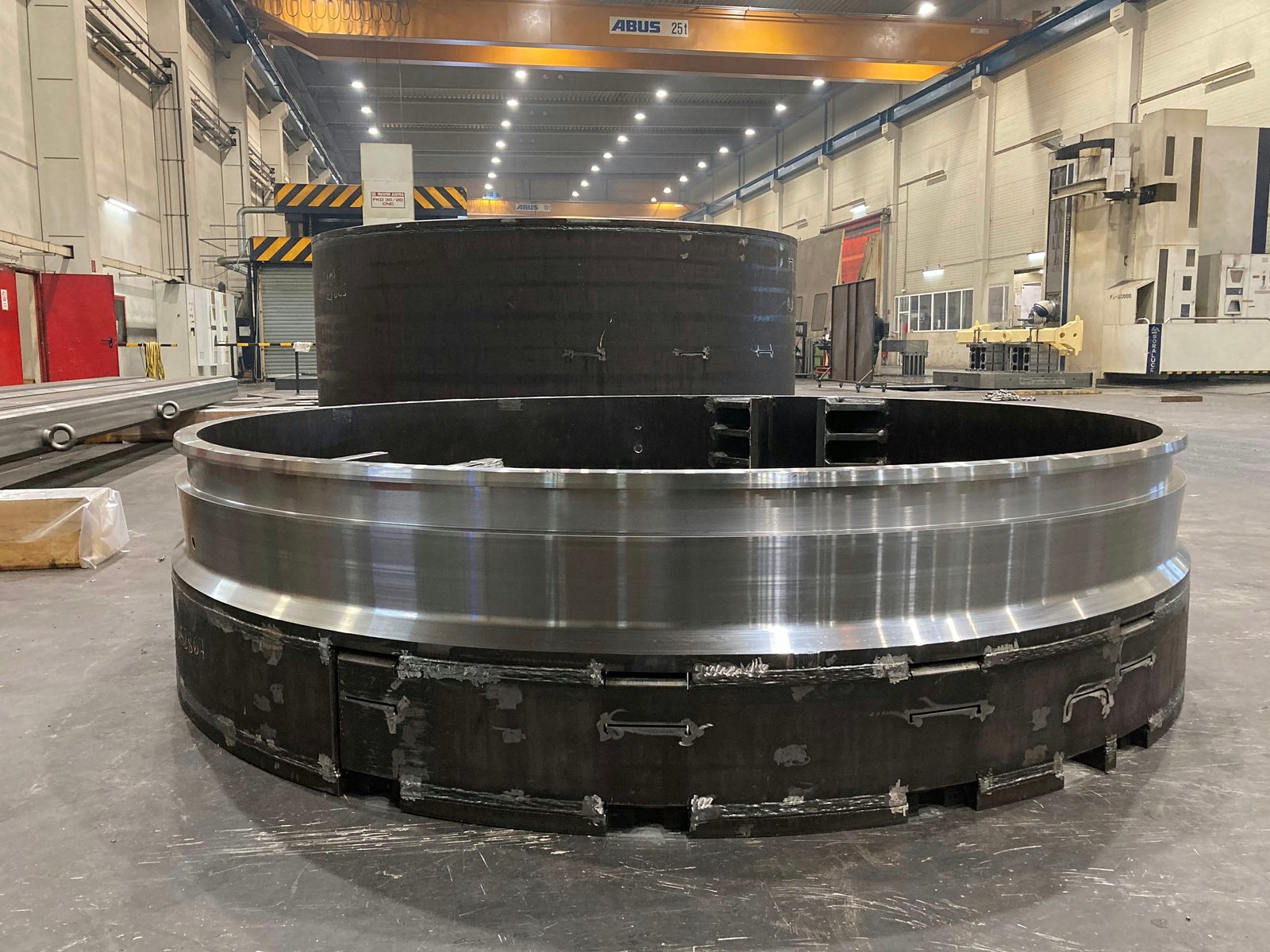

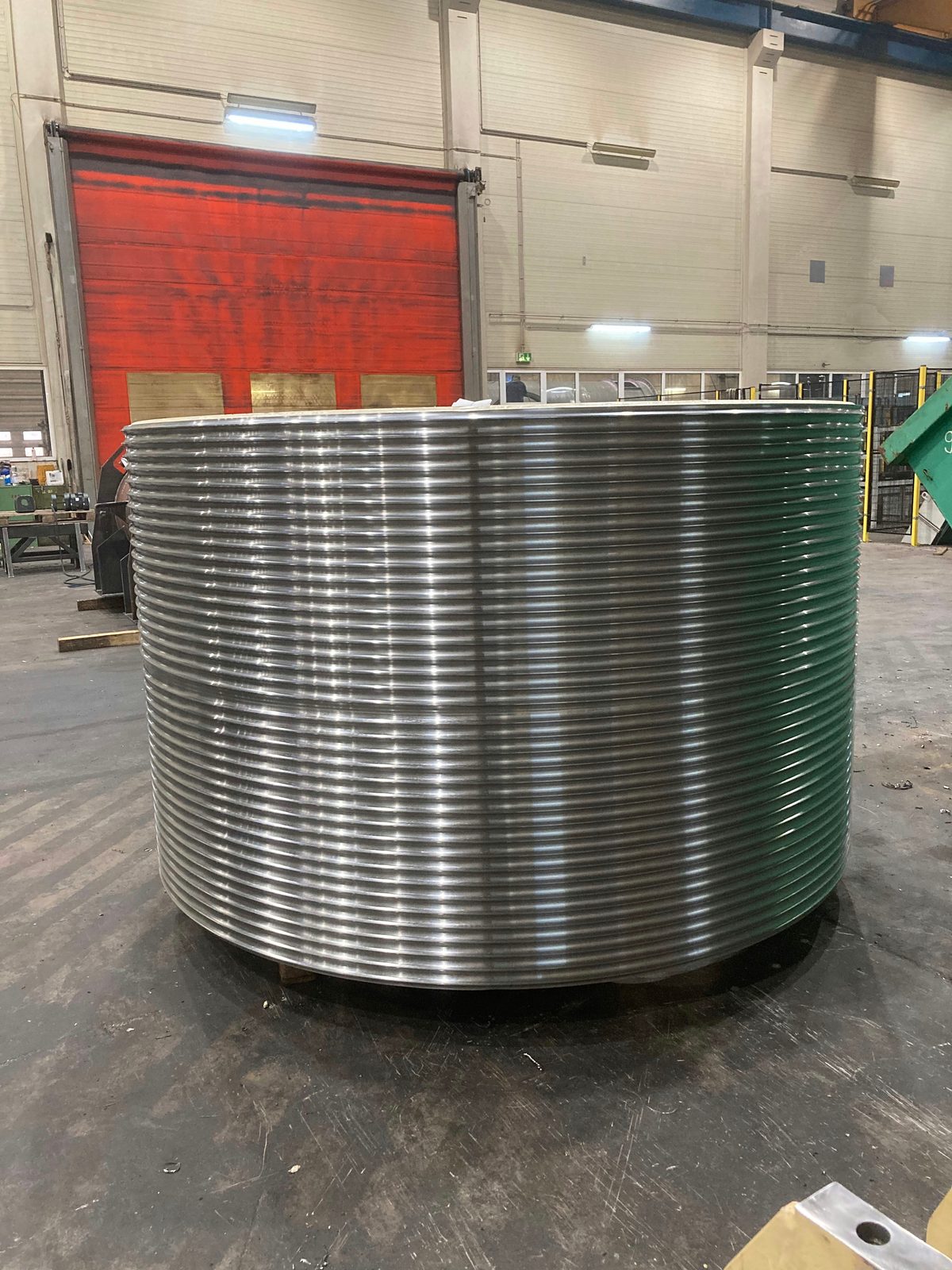

Справжні кадри з нашого виробництва у Лорху – від канатного барабана, у якого канавки під канат проточені по всій бічній поверхні, до великого кільця зі зварної конструкції з начисто проточеною кільцевою поверхнею.
Карусельне точіння на Bock – Ваші переваги
Bock Maschinenbau виконує карусельне точіння як частину повного виробничого процесу та процесу забезпечення якості в Lorch:
- Діаметр точіння Ø 4 800 мм
- Один із найбільших поворотних столів для карусельного точіння у регіоні – для великогабаритних важких деталей.
- Висота деталі 2 400 мм
- Дозволяє обробляти особливо високі деталі, які неможливо обробити на стандартних токарних верстатах. Під час свердління зверху корисна висота становить до 2 000 мм висоти свердління.
- Навантаження на стіл до 25 т
- Кранове переміщення на заводі до 50 т, на карусельному столі до 25 т.
- Контрактне виробництво без мінімальних партій
- Одиничні деталі, прототипи та повторювані серійні деталі виготовляються однаковою мірою.
- DIN EN ISO 9001:2015
- Система менеджменту якості з документованим обліком матеріалів та протоколами вимірювань.
- Арсенал інструментів, зібраний за десятиліття
- Запас спеціального інструменту, що зростав роками, а також власні оснастки та затискні пристрої – зокрема й для великоформатних тіл обертання, симетричних відносно осі.
Як підприємство токарної обробки на замовлення в окрузі Ostalbkreis ми виготовляємо кільця, корпуси та обичайки для машино- та установкобудівників з регіону Штутгарта — і постачаємо у весь регіон DACH.
Часті запитання про карусельне точіння
Що таке карусельне точіння?
Під час карусельного точіння заготовка обертається на горизонтальному поворотному столі, тоді як інструмент переміщується по вертикалі та горизонталі — для тіл обертання, які надто великі й надто важкі для звичайних токарних верстатів. Bock застосовує для цього в контрактному виробництві в Lorch карусельний верстат з ЧПК Feichter FKD30/20, від окремої деталі до серії.
До якого діаметра, якої висоти та якої маси виконується карусельне точіння?
Карусельний верстат точить до діаметра точіння Ø 4 800 мм і висоти точіння 2 400 мм; маса заготовки обмежена навантаженням на стіл 25 т. Під час свердління свердлильна головка підходить зверху й обмежує корисну висоту до 2 000 мм висоти свердління; практично досяжна висота деталі залежить від закріплення та опори заготовки.
Чи виготовляються також менші токарні деталі на звичайних токарних верстатах?
Так. Окрім карусельного верстата, доступні два звичайні токарні верстати: TOS SUS 63H з діаметром точіння Ø 655 мм і довжиною точіння 2 000 мм, а також Meuser з діаметром точіння Ø 350 мм і довжиною точіння 1 000 мм.
Чи можна проточувати зварні конструкції на карусельному верстаті?
Так. Великі кільця зі зварної конструкції начисто проточуються на карусельному верстаті по кільцевій поверхні; точіння, фрезерування та зварювання виконуються на тому самому підприємстві.
Чи додається до деталей карусельного точіння протокол вимірювань?
Так, під конкретний проєкт. Контроль розмірів виконується за кресленням і заданими допусками каліброваними засобами вимірювання, протокол вимірювань додається до обсягу постачання; сертифікати на застосовані матеріали доступні на запит.
Контакт
Запросити карусельне точіння
Надішліть нам креслення, матеріал, масу та кількість. Ми беремо на себе лише токарну обробку – або виготовляємо деталь повністю, від зварної конструкції до обточеної поверхні.
