小型且厚壁
高壁厚下的小半径——极具挑战的组合。
Davi 2048S · 卷板机
例如紧凑、厚壁的管体、环件和衬套
卷板成型和钢板卷制——委托加工，Lorch
卷板成型钢板卷制委托加工。Bock Maschinenbau 提供板厚可达 120 毫米、直径可达 Ø 8,000 毫米 的卷板成型和钢板卷制。钢材、Hardox、不锈钢和细晶粒结构钢可按图纸成型为筒体、锥体和异形件。委托加工厂区位于Baden-Württemberg州 Lorch。
Ø 300–8,000 毫米
根据机床、材料和构件几何形状，对筒体、管材、环件和壳体进行卷板成型。
4–120 毫米
从较薄钢板到重型厚板的材料厚度；最大值取决于材料。
长度可达 3,150 毫米
卷制长度可达 3,150 毫米，适用于大幅面钢板下料件和重型成型件。
4 台卷板机
四台三辊卷板机，覆盖不同的直径、厚度和长度范围。
直接后续加工
焊接、CNC 加工、喷砂和涂装可无需外部接口衔接进行。
按图纸生产
直径、圆度、焊缝位置和文档均按项目协商确定并检验。
卷板成型和钢板卷制——机床产能
Bock 的卷板成型通过重型三辊卷板机完成。S235 材料的板厚可卷制至 120 毫米。对于 Hardox 和细晶粒结构钢等高强度钢材，最大板厚会相应根据材料强度而减小。
可实现直径达 Ø 8,000 毫米。按图纸生产筒体、半壳、锥体和异形件是标准服务。自有材料库和 2×25 吨 的起重作业能够实现重型毛坯的安全搬运。
弯曲成型的构件直接移交至焊接组件制造——在 Lorch 一站式完成。
弯曲结果按图纸检验：直径、圆度和焊缝位置使用经校准的测量工具进行监控。对于高精度筒体和异形件，会编制尺寸记录并随交付件一并提供。
由 Hardox 和细晶粒结构钢制成的弯曲件需要调整弯曲参数，因为这些材料具有更高的回弹程度。凭借对这些材料多年的经验，Bock 也能在特种钢材上可靠地保持较小的弯曲半径和严格的公差。
卷板成型后，构件可直接进行焊接、加工、喷砂和涂装——全部在 Lorch 同一制造厂内完成。委托加工按照 DIN EN ISO 9001:2015 进行，具备完整的材料追溯性和文档化的质量保证。
卷板成型的机床与规格
在可行性评估中，内径、板厚和卷制长度是关键因素。Lorch 厂区配备多台三辊卷板机：
| 机床 | 内径 Ø | 板厚 | 卷制长度 | 上辊 Ø |
|---|---|---|---|---|

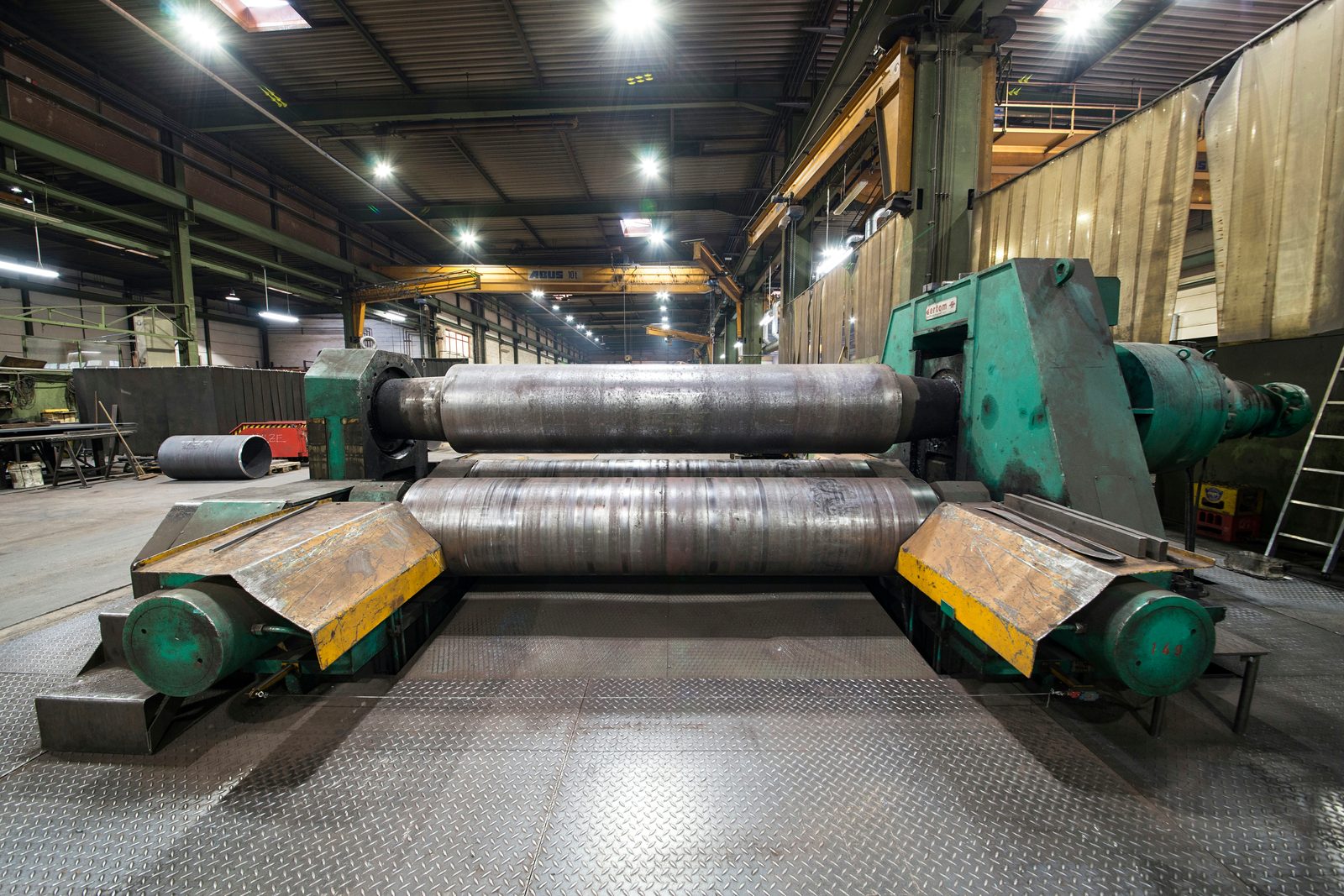

| Sertom · 卷板机 | Ø 400–8,000 毫米 | 8–120 毫米 | 可达 3,050 毫米 | Ø 300 / 450 / 650 毫米 |

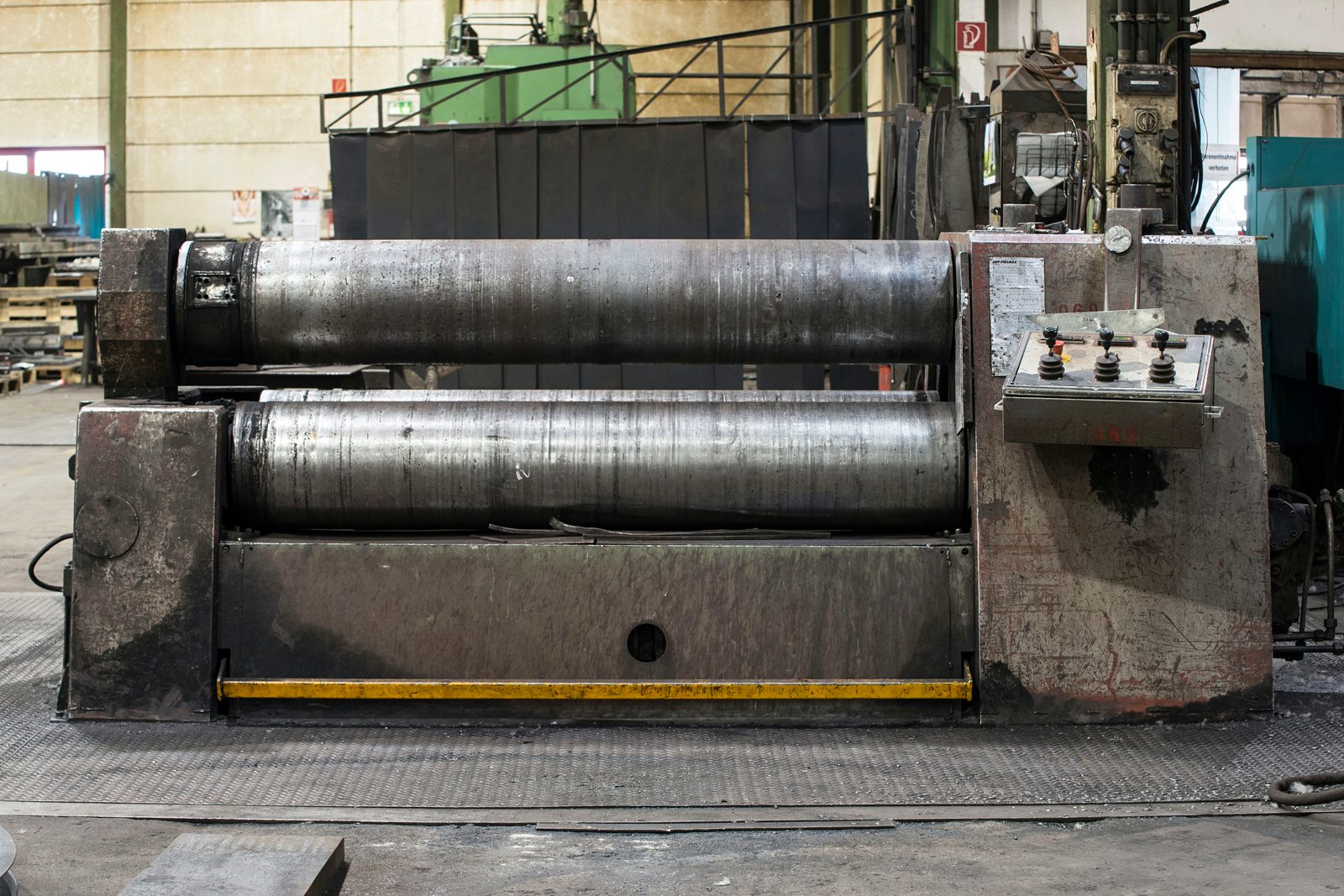

| SMT-Pullmax Kumla · 卷板机 | Ø 400–6,000 毫米 | 4–60 毫米 | 可达 2,000 毫米 | Ø 375 毫米 |
| Davi 2048S · 卷板机 | Ø 340–6,000 毫米 | 8–80 毫米 | 可达 2,000 毫米 | Ø 305 / 460 毫米 |
| Wilhelmsburger DWV · 卷板机 | Ø 300–5,000 毫米 | 4–30 毫米 | 可达 3,150 毫米 | Ø 275 / 345 毫米 |
多台机床配有可更换的上辊，因而覆盖多个工作范围，该行会列出所有可用直径，从最小的开始。这些数值取决于机床和材料。对于 Hardox、不锈钢或细晶粒结构钢，我们会根据您的图纸按项目检查回弹、半径、圆度和公差。
一项任务 · 四台卷板机
无论您带来什么工件——总有一台卷板机适合
上方的四台机床拥有各自不同的最佳适用范围。它们共同覆盖 Ø 300 至 8,000 毫米 以及 4 至 120 毫米板厚——从薄壁小型筒体到超大型壳体，材料涵盖钢材、细晶粒结构钢、不锈钢和 Hardox。这样就不会有任何构件在机床之间无处安放——以下是针对各项任务的合适卷板机。
大型且重（XXL）
最大直径遇上最厚的厚板。
Sertom · 卷板机
例如直径可达 Ø 8,000 毫米的料仓壳体、容器筒节和料斗
薄壁且长
在最小直径下对整条幅长的薄钢板进行卷制。
Wilhelmsburger DWV · 卷板机
例如长而薄壁的筒体和小型环件
大型且中等重量
中等壁厚下的大直径——灵活的全能选手。
SMT-Pullmax Kumla · 卷板机
例如中等厚度范围的容器壳体和筒节
而且可制成各种形状
- 筒体和筒节
- 锥体和锥台
- 环件和法兰
- 半壳
- 弯管和弯头
- 按图纸的异形件
三辊原理与回弹——钢板卷制的专业知识

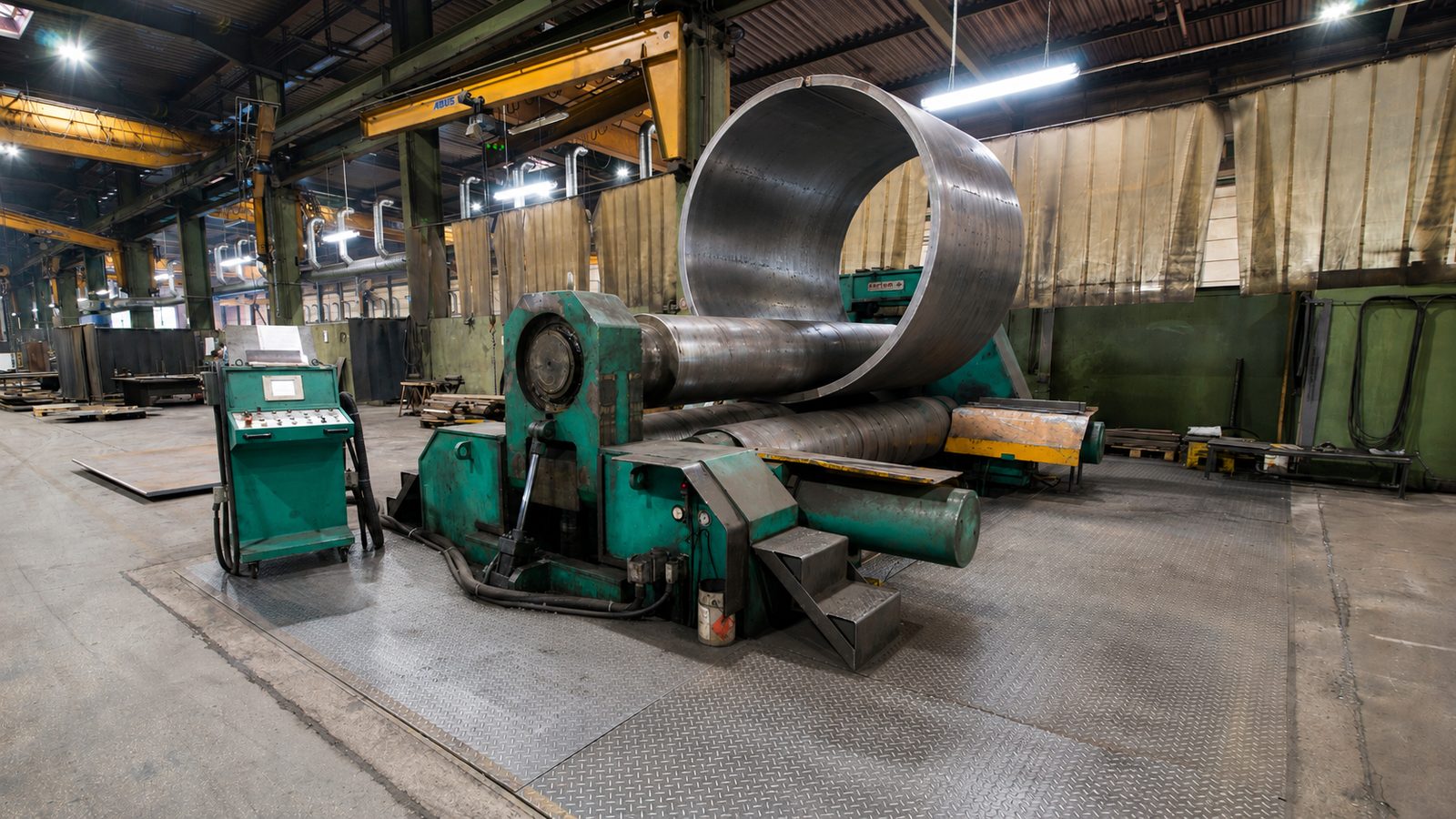

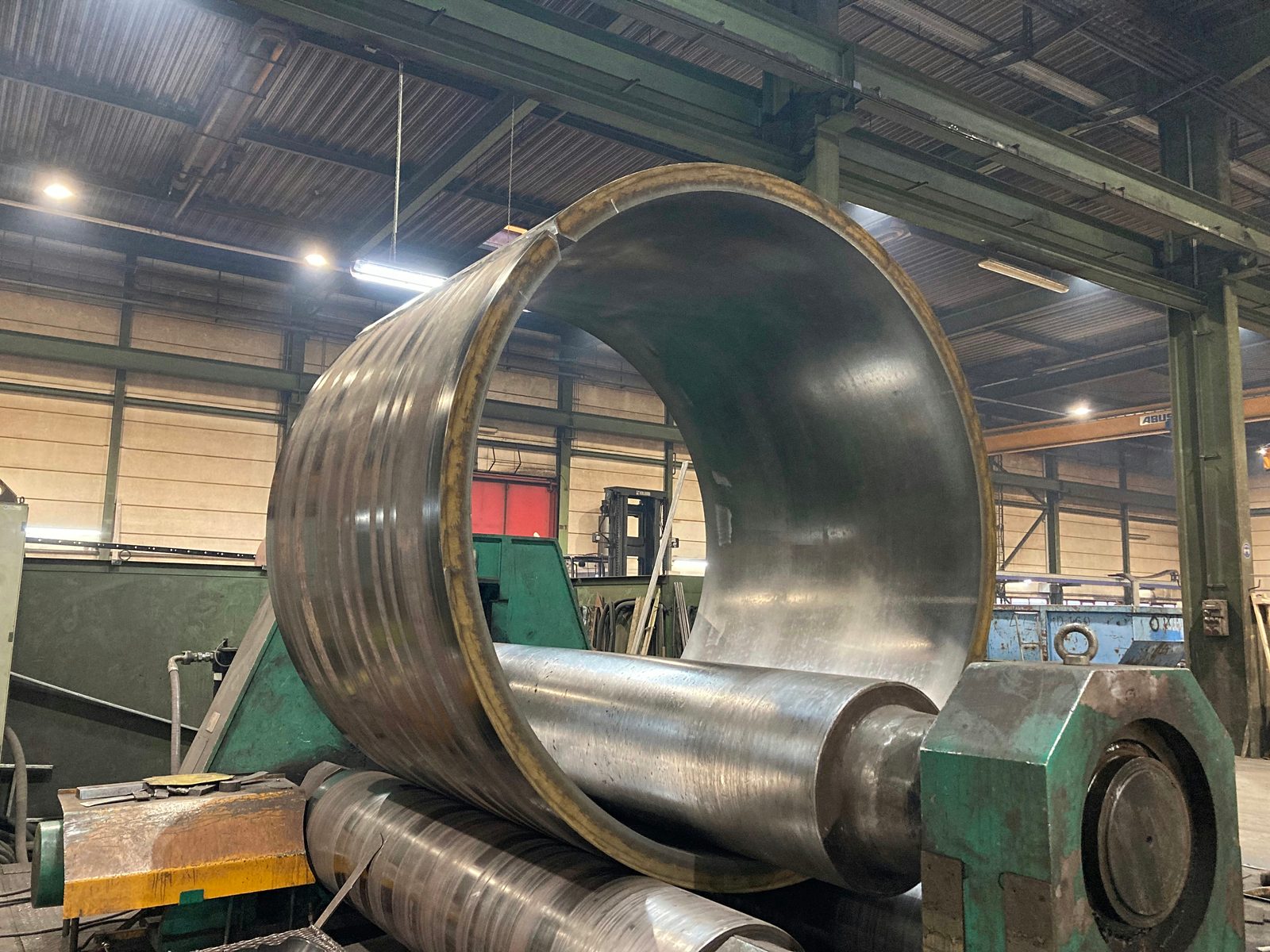

卷板成型（卷制）是一种冷成型工艺：钢板在三根轧辊之间通过，并随着轧辊的进给被持续弯曲成所需的曲率。要获得尺寸精确的圆整结果，需注意若干工艺细节：
- 边缘预弯（预卷区）——若不预弯，钢板的起始端和末端会残留一段直边。我们对两端进行预卷，使筒体和筒节能够整圈尺寸精确地闭合。
- 高强度钢材的回弹——细晶粒结构钢和 Hardox 在卷制后回弹更明显。轧辊会相应地进一步收紧进给（过弯），以可靠地达到目标直径。
- 无热影响的冷成型——采用冷卷制，没有热影响区，也没有金相组织变形。可实现的弯曲半径取决于板厚、强度和卷制方向（框架标准：DIN 6935，钢制扁平产品的冷弯）。

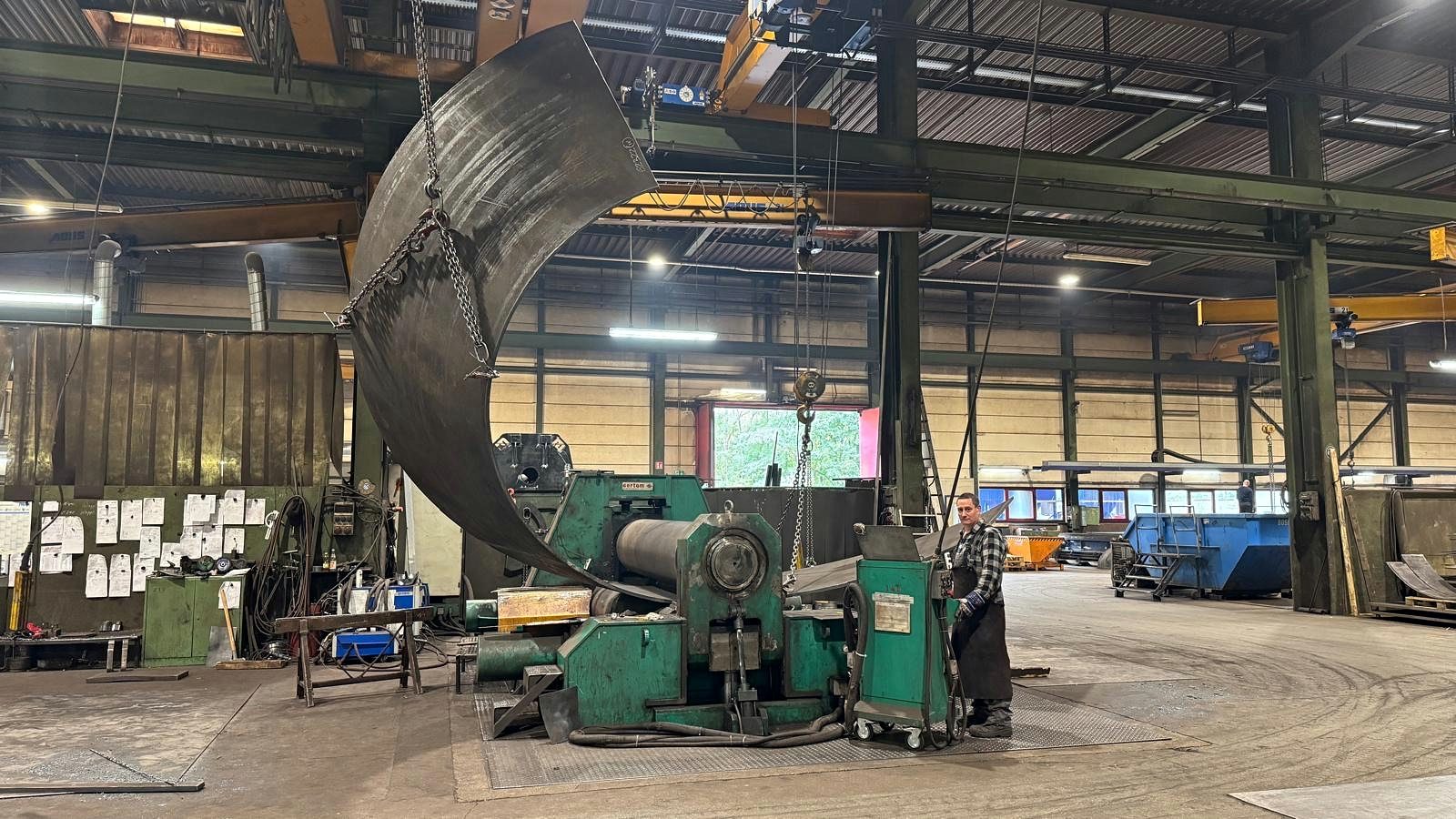

- 锥形与锥体卷制——通过斜向进给的轧辊，可制成锥台和锥形筒节，而不仅是圆柱形。
- 每台机床的最小直径——可实现的最小直径由轧辊直径决定；视机床而定，我们可从 Ø 300 毫米起进行卷制。
进给量、预弯和回弹补偿由我们根据您的图纸按项目协商确定——材料、直径、壁厚和公差决定各项参数。对于高精度筒体和异形件，圆度和直径会使用经校准的测量工具进行检验并编制记录。
卷板成型和钢板卷制所用材料
可加工以下材料：
- 结构钢 S235, S355 – 板厚可达 120 毫米
- 细晶粒结构钢 S460–S1100 – 高强度环件和壳体
- Hardox 400 / 500 – 耐磨衬里和料斗

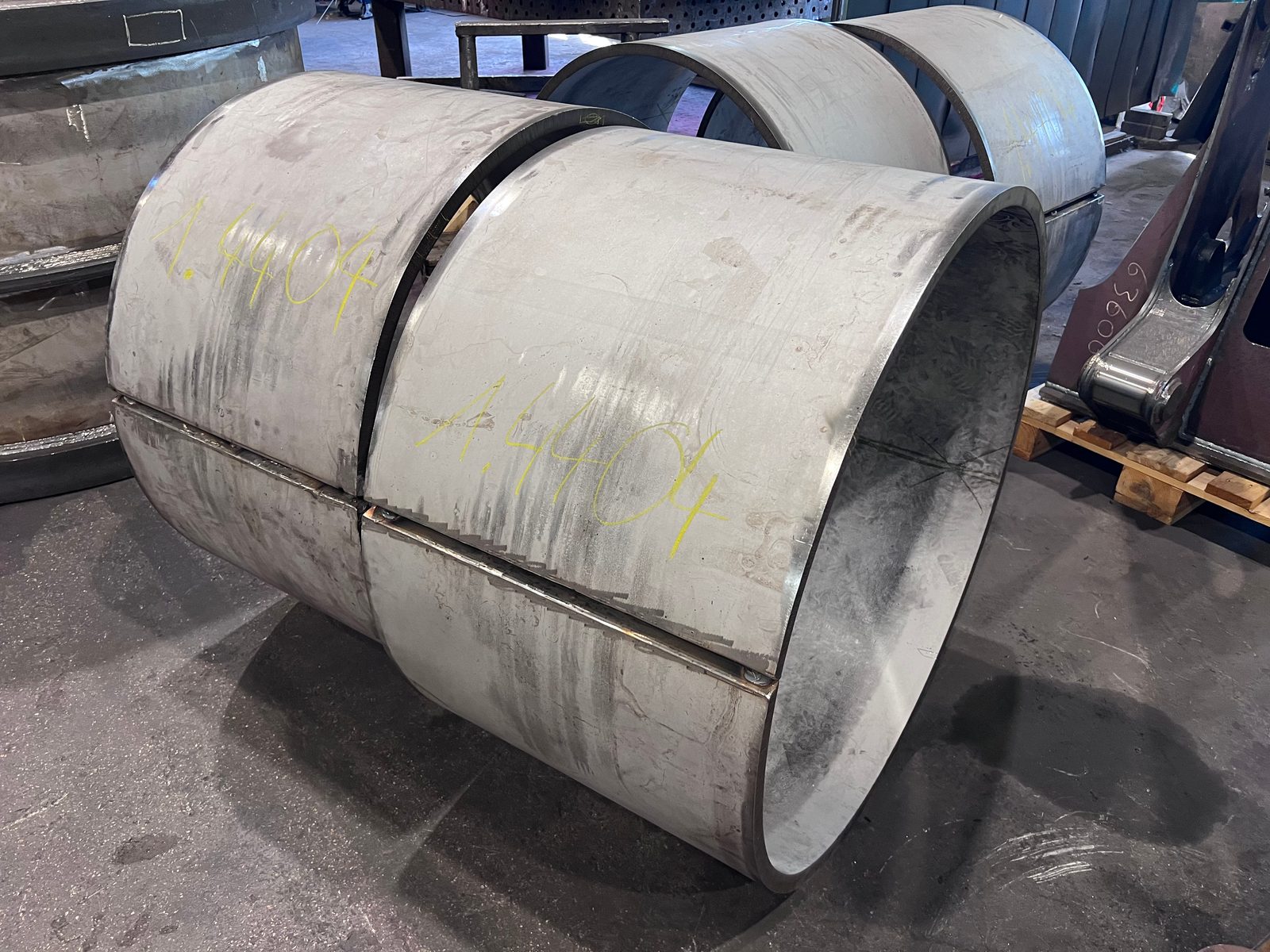

- 不锈钢 1.4301, 1.4571 – 容器和管道制造
- 按图纸和客户要求提供的特殊钢
材料证明可按需求或根据项目要求提供。
典型应用
卷板成型和钢板卷制用于：

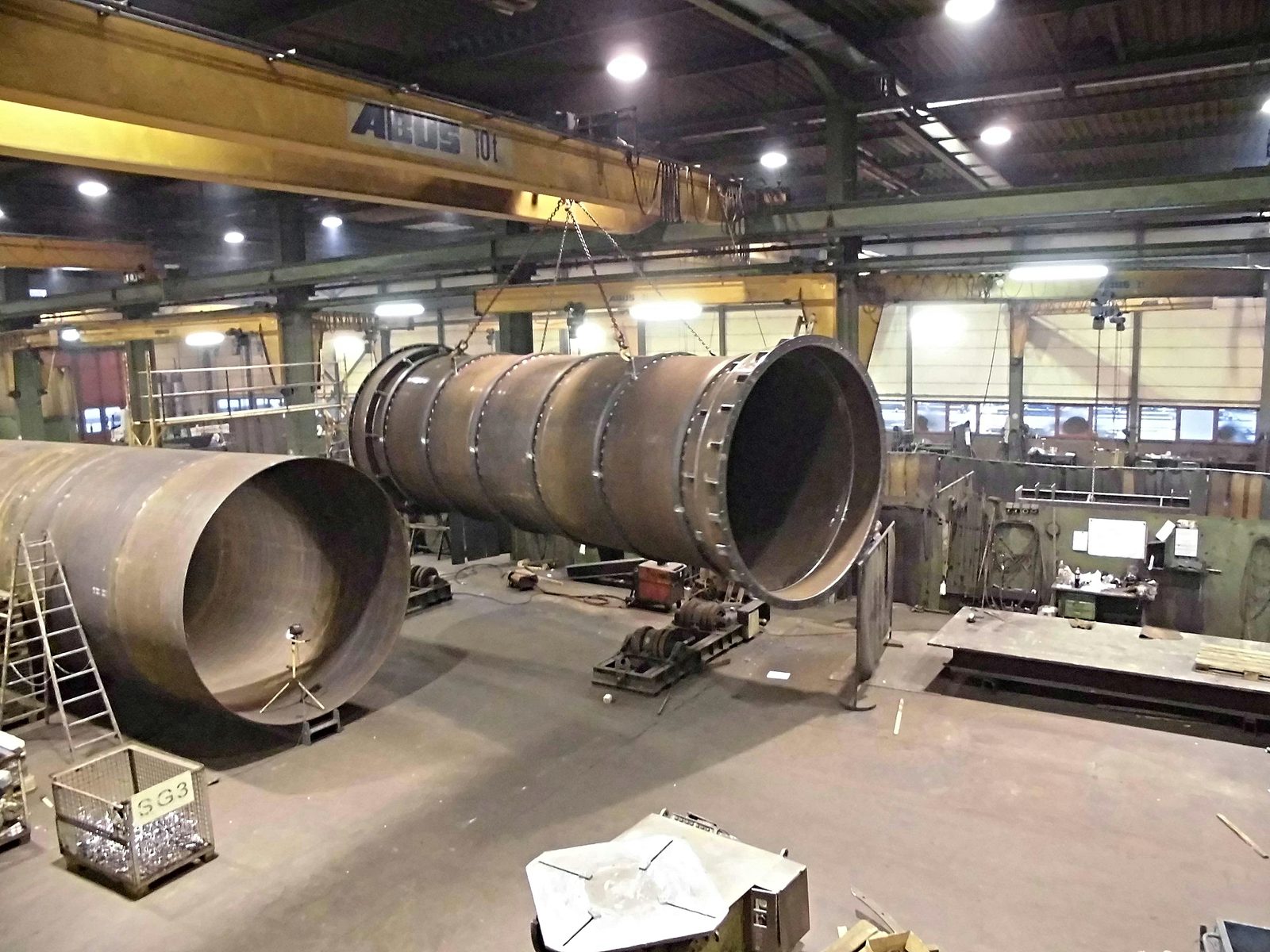

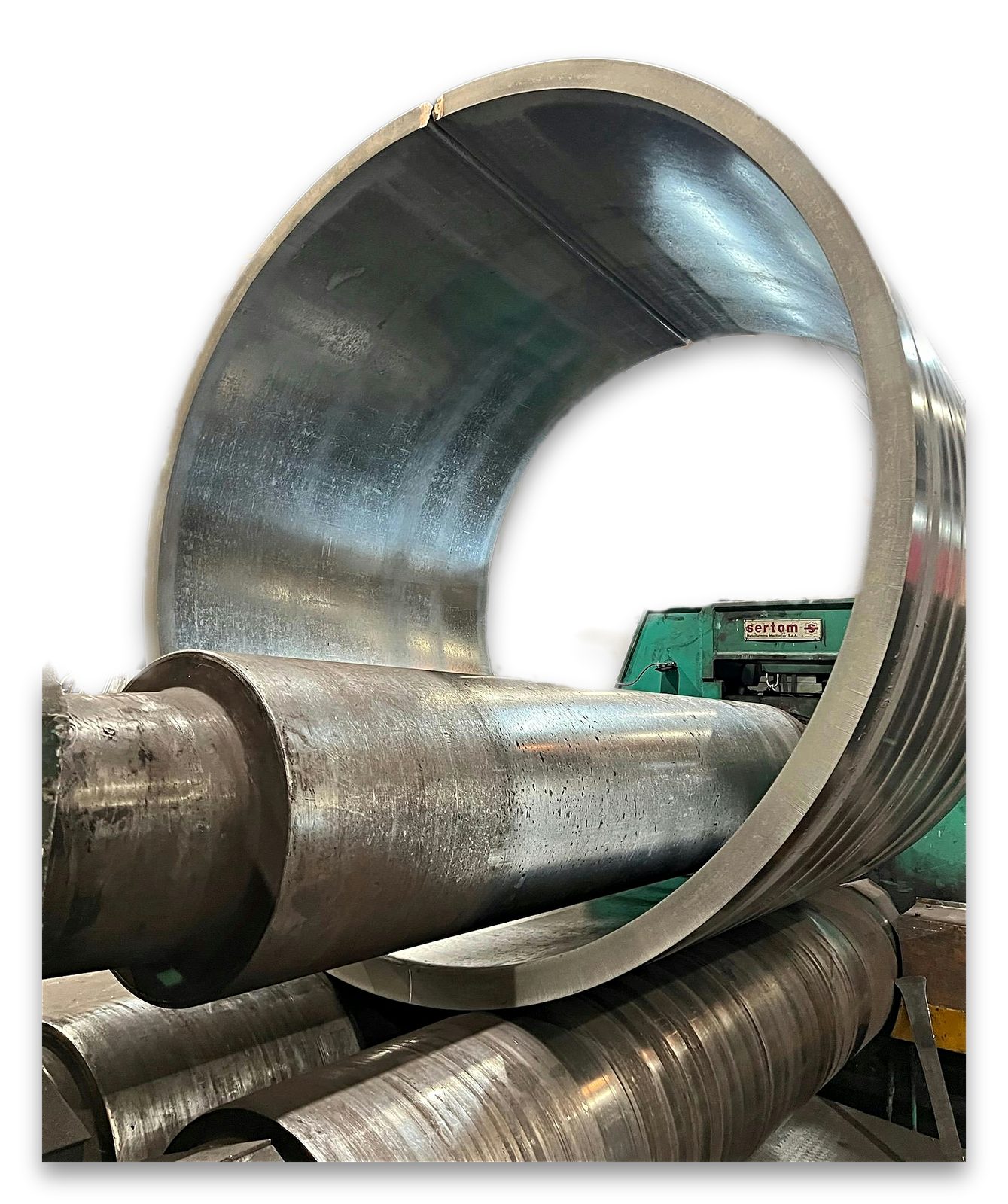

- 用于容器和压力容器制造的筒体和半壳
- 用于料仓和料斗的锥台和过渡段
- 用于管道制造的弯管和弯头件
- 用于处理设备、由 Hardox 制成的耐磨衬里
- 作为焊接结构预制工序的环件和法兰

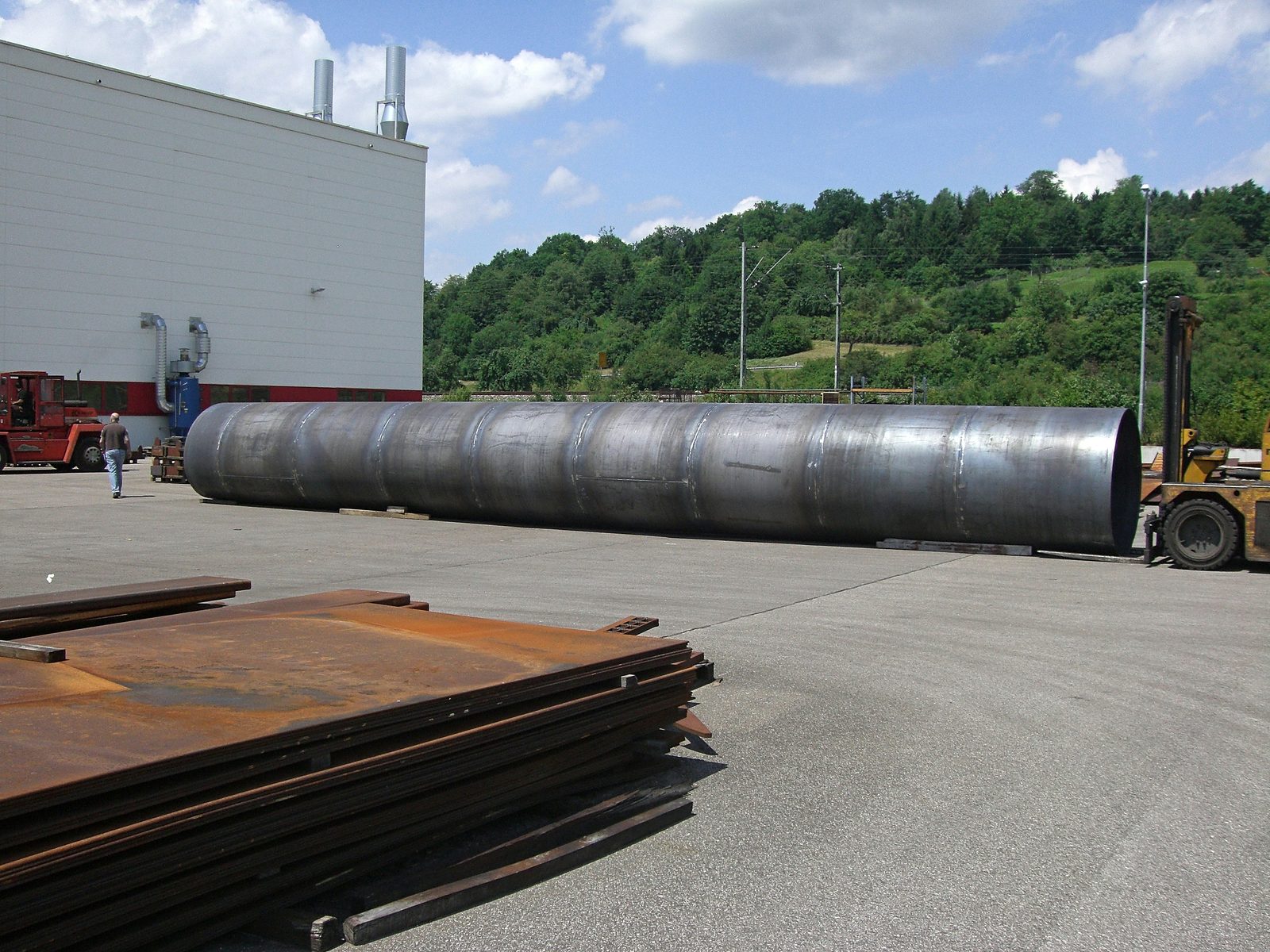

弯曲成型的构件直接在厂内进行焊接、加工和表面处理。卷制之后直接进行焊接、喷砂和涂装——无需外部物流。2×25 吨 起重系统能够在所有制造区域内安全搬运重型钢板和大幅面筒体。对于压力容器、料仓制造和耐磨防护设备，构件按图纸生产。板厚可达 120 毫米、直径可达 8,000 毫米，即使采用 Hardox 和细晶粒结构钢等高强度材料也可实现。所有订单类型均可提供按照 DIN EN ISO 9001:2015 的质量文档和材料证明。单件和小批量可进行无最小起订量的委托加工。客户提供的钢板可按需求加工。可在同一厂内快速衔接焊接和表面处理。
直接衔接焊接、加工和表面处理
卷制成型的构件可在同一工厂内继续加工。这减少了接口，使采购对采购人员而言更具可规划性：

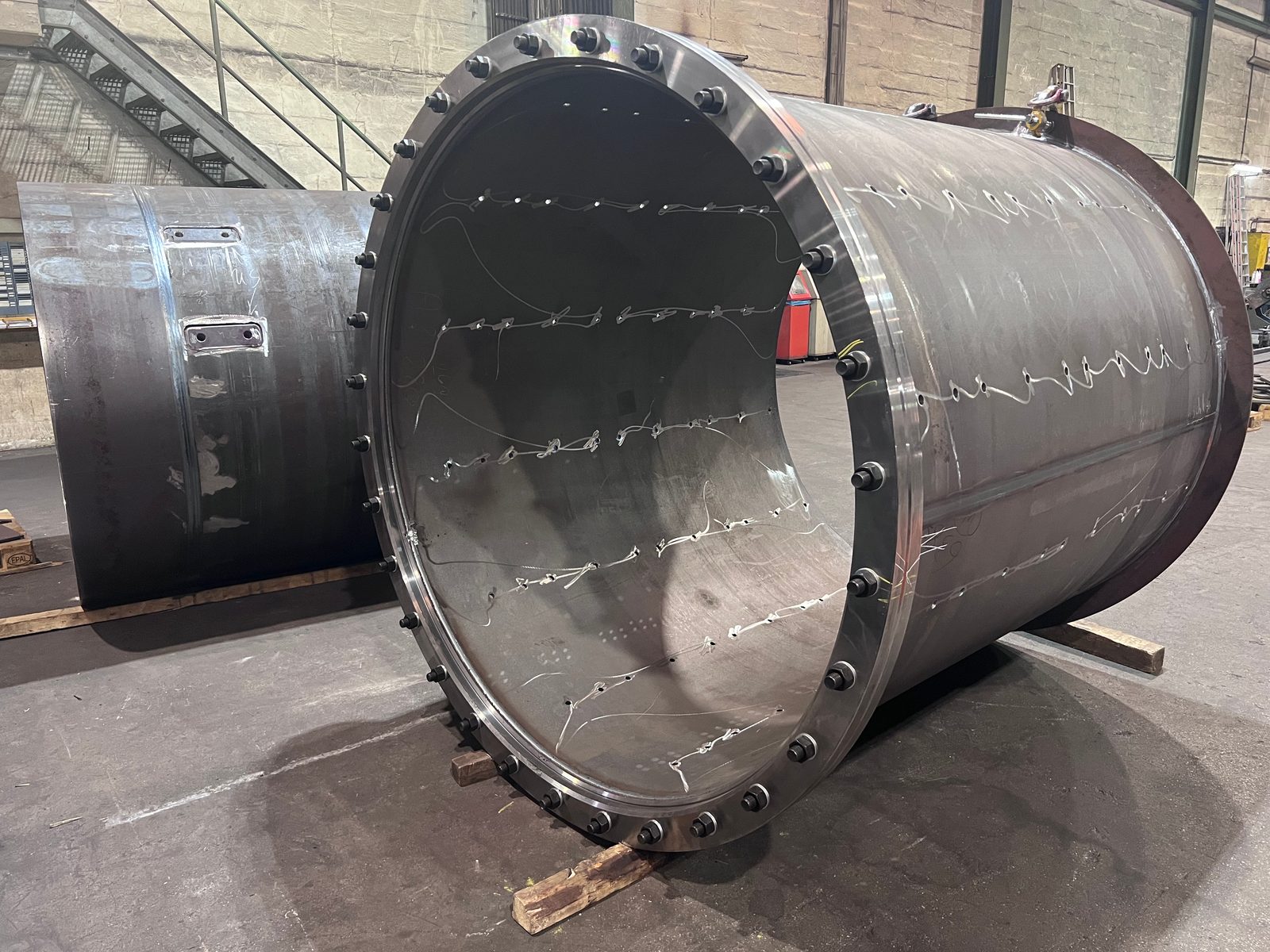

- 针对筒体、管材、环件和钢制组件的 MAG、TIG 和 UP 焊接
- 针对配合面、孔位图和连接几何形状的 CNC 大型零件加工，可达 50 吨
- 作为集成表面处理的喷砂和工业涂装
- 通过 2×25 吨 起重系统进行重型构件的装配、中间检验和物流
根据项目情况，可加工单件、小批量和客户提供的钢板。材料证明、检验记录和质量文档按项目协商确定。
在 Bock 进行卷板成型——您的优势
Bock Maschinenbau 将卷板成型和钢板卷制作为委托加工的集成部分提供：
- 板厚可达 120 毫米
- 适用于大幅面钢板的重型卷板机。
- 直径可达 Ø 8,000 毫米
- 即使是超大型筒体和异形件也能实现。
- Hardox 和特种钢材
- 耐磨钢材按客户要求加工。
- 无最小起订量
- 单件、样件和批量件同样可以生产。
- DIN EN ISO 9001:2015
- 配备文档化材料管理的质量管理体系。
来自斯图加特地区和整个 DACH 地区的容器、设备及管道制造商将直径达 Ø 8,000 毫米的筒节、锥体和筒体交由我们在 Lorch 卷制——也包括不锈钢和 Hardox。
关于卷板成型和钢板卷制的常见问题
你们能卷制的最大直径和板厚是多少？
我们可卷制直径达 Ø 8,000 毫米、板厚达 120 毫米（S235）的构件。对于 Hardox 和细晶粒结构钢等高强度钢材，最大厚度会根据强度相应减小。四台三辊卷板机覆盖从 Ø 300 毫米起的范围。
直径最小可以做到多少？
视机床而定，我们可从 Ø 300 毫米起进行卷制。可实现的最小直径由轧辊直径决定——对于紧凑、厚壁的构件，我们采用专为此设计的机床。
你们也能卷制锥体和锥形件吗？
可以。通过斜向进给的轧辊，我们制造锥台和锥形筒节——而不仅是圆柱形。我们同样按图纸卷制环件、半壳和弯管。
你们如何处理高强度钢材的回弹？
细晶粒结构钢和 Hardox 在卷制后回弹更明显。我们通过调整进给量（过弯）加以补偿，并按项目检验半径、圆度和公差——这样即使是特种钢材也能可靠地保持严格的公差。
钢板两端会残留一段直边吗？
若不进行预弯，起始端和末端会残留一段直边。我们对边缘进行预卷，使筒体和筒节能够整圈尺寸精确地闭合，并可实现干净的焊接。
你们提供材料证明吗？
可以。我们可按需求或根据项目要求提供符合 EN 10204 的材料证明。生产按照 DIN EN ISO 9001:2015 进行，具备完整的材料追溯性。
