Zakružovanie a valcovanie plechov – zákazková výroba Lorch
Zakružovanie valcovanie plechov zákazková výroba. Bock Maschinenbau ponúka zakružovanie a valcovanie plechov do hrúbky plechu 120 mm a Ø 8 000 mm. Oceľ, Hardox, nerezová oceľ a jemnozrnná konštrukčná oceľ sa tvarujú na valce, kužele a špeciálne tvary podľa výkresu. Zákazková výroba v lokalite Lorch, Baden-Württemberg.
Zakružovanie valcov, rúr, prstencov a škrupín v závislosti od stroja, materiálu a geometrie dielca.
4–120 mm
Hrúbky materiálu od tenších plechov až po ťažké hrubé plechy; maximálne hodnoty závisia od materiálu.
Dĺžka do 3 150 mm
Valcovacie dĺžky do 3 150 mm pre veľkoformátové výpalky plechu a ťažké tvárnené diely.
4 zakružovacie stroje
Štyri 3-valcové zakružovacie stroje pre rôzne rozsahy priemerov, hrúbok a dĺžok.
Priama ďalšia úprava
Zváranie, CNC obrábanie, pieskovanie a lakovanie môžu nasledovať bez externého rozhrania.
Výroba podľa výkresu
Priemer, kruhovitosť, polohy zvarov a dokumentácia sa dohadujú a kontrolujú podľa projektu.
Zakružovanie a valcovanie plechov – kapacita strojov

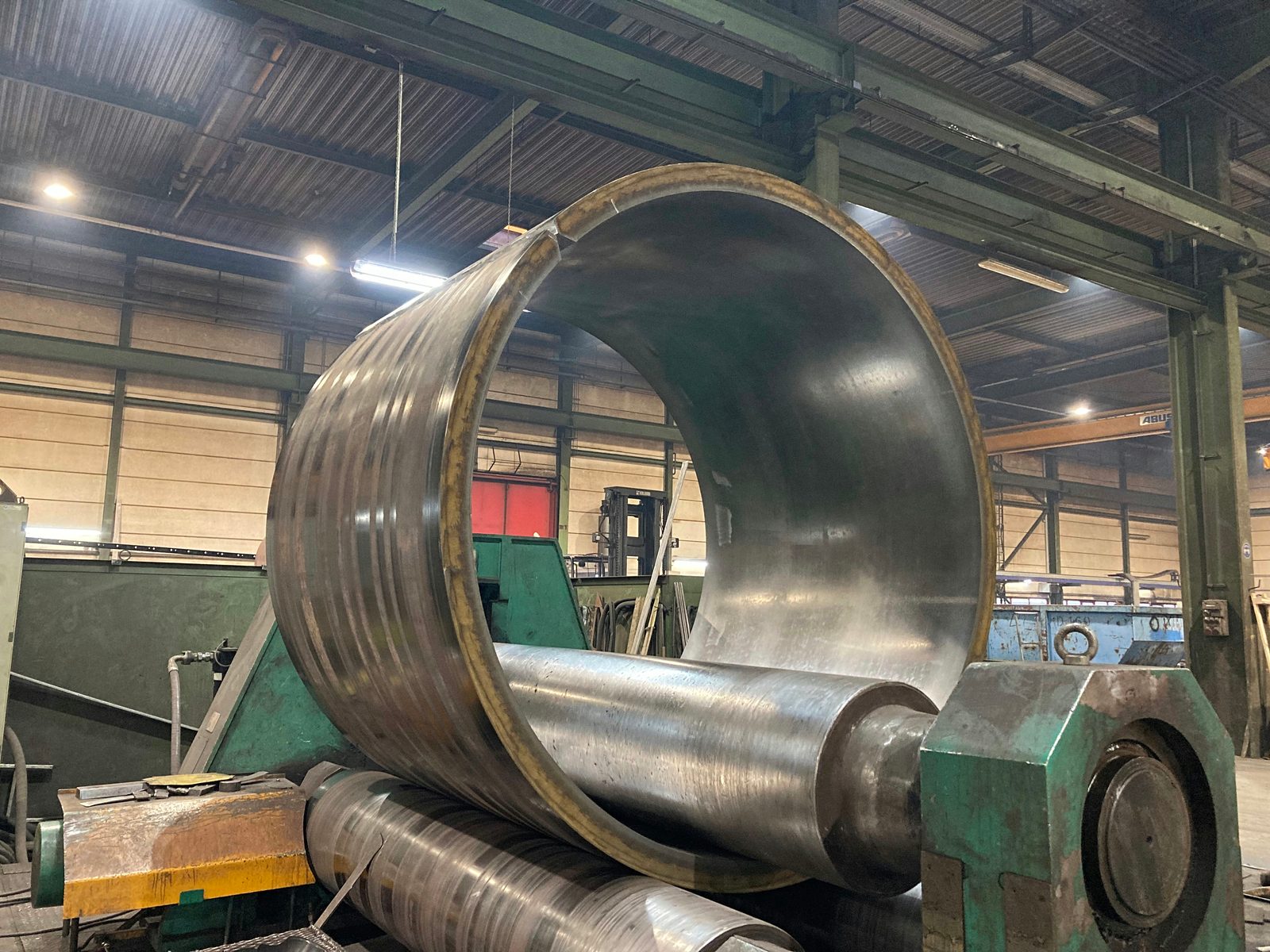

Zakružovanie v spoločnosti Bock prebieha na ťažkých 3-valcových zakružovacích strojoch. Možno ohýbať hrúbky plechu do 120 mm pri S235. Pri vyššie pevných oceliach ako Hardox a jemnozrnná konštrukčná oceľ sa maximálna hrúbka plechu znižuje podľa pevnosti materiálu.
Realizujú sa priemery až do Ø 8 000 mm. Valce, polovičné škrupiny, kužele a špeciálne tvary podľa výkresu sú štandardnou službou. Vlastný sklad materiálu a žeriavová prevádzka s 2×25 t umožňujú bezpečnú manipuláciu s ťažkými polotovarmi.
Ohnuté dielce sa odovzdávajú priamo do výroby zváraných zostáv – všetko z jednej ruky v Lorchu.
Výsledok ohýbania sa kontroluje podľa výkresu: priemer, kruhovitosť a polohy zvarov sa kontrolujú kalibrovanými meradlami. Pre vysokopresné valce a špeciálne tvary sa vypracúvajú rozmerové protokoly a prikladajú sa k rozsahu dodávky.
Ohnuté diely z Hardoxu a jemnozrnnej konštrukčnej ocele si vyžadujú prispôsobené parametre ohýbania, keďže tieto materiály vykazujú vyšší stupeň spätného odpruženia. Vďaka dlhoročným skúsenostiam s týmito materiálmi možno v spoločnosti Bock spoľahlivo dodržať aj úzke polomery ohybu a úzke tolerancie pri špeciálnych oceliach.
Po zakružovaní možno dielce priamo zvárať, obrábať, pieskovať a lakovať – všetko v tom istom výrobnom závode v Lorchu. Zákazková výroba prebieha podľa DIN EN ISO 9001:2015 s bezmedzerovou sledovateľnosťou materiálu a dokumentovaným zabezpečením kvality.
Pre posúdenie realizovateľnosti sú rozhodujúce priemer, hrúbka plechu a stavebná dĺžka. V lokalite Lorch je k dispozícii viacero 3-valcových zakružovacích strojov:
Stroj
Priemer Ø
Hrúbka plechu
Dĺžka valcovania
Sertom · Zakružovačka
Ø 400–8 000 mm
8–120 mm
do 3 050 mm
SMT-Pullmax Kumla · Zakružovačka
Ø 400–6 000 mm
4–60 mm
do 2 000 mm
Davi 20485 · Zakružovačka
Ø 340–6 000 mm
8–80 mm
do 2 000 mm
Wilhelmsburger DWV · Zakružovačka
Ø 300–5 000 mm
4–30 mm
do 3 150 mm
Hodnoty závisia od stroja a materiálu. Pri Hardoxe, nerezovej oceli alebo jemnozrnnej konštrukčnej oceli posudzujeme spätné odpruženie, polomer, kruhovitosť a toleranciu podľa projektu na základe vášho výkresu.
Nech prinesiete čokoľvek — jedna zakružovačka sa hodí
Štyri stroje vyššie majú zámerne odlišné ideálne pracovné rozsahy. Spoločne pokrývajú Ø 300 až 8 000 mm a 4 až 120 mm hrúbky plechu — od tenkostenného malého valca až po XXL plášť, v oceli, jemnozrnnej konštrukčnej oceli, nerezovej oceli a Hardoxe. Tak žiaden dielec neprepadne medzi strojmi — tu je vhodná zakružovačka pre každú úlohu.
Malé a hrubostenné
Malý polomer pri veľkej hrúbke steny — náročná kombinácia.
Davi 20485 · Zakružovačka
napr. kompaktné, hrubostenné rúrové telesá, prstence a puzdrá
Veľké a ťažké (XXL)
Najväčší priemer sa stretáva s najhrubším hrubým plechom.
Sertom · Zakružovačka
napr. plášte síl, škrupiny nádrží a násypky do Ø 8 000 mm
Tenkostenné a dlhé
Tenké plechy po celej dĺžke pásu, pri najmenšom priemere.
Wilhelmsburger DWV · Zakružovačka
napr. dlhé, tenkostenné valce a malé prstence
Veľké a stredne ťažké
Veľký priemer pri strednej hrúbke steny — flexibilný univerzál.
SMT-Pullmax Kumla · Zakružovačka
napr. plášte nádrží a škrupiny v strednom rozsahu hrúbok
A v každom tvare
Valce a škrupiny
Kužele a kužeľové komolce
Prstence a príruby
Polovičné škrupiny
Rúrové oblúky a kolená
Špeciálne tvary podľa výkresu
Princíp troch valcov a spätné odpruženie – odborné poznatky o valcovaní plechov
Zakružovanie (valcovanie) je proces tvárnenia za studena: plech prechádza medzi tromi valcami a ich prísuvom sa postupne tvaruje do požadovaného zakrivenia. Pre rozmerovo presný, kruhový výsledok záleží na niekoľkých detailoch procesu:
Predohýbanie hrany (nábehová oblasť) – bez predohýbania by na začiatku a konci plechu zostala rovná zvyšková hrana. Konce plechu predohýbame, aby sa valce a škrupiny rozmerovo presne uzavreli dookola.
Spätné odpruženie vyššie pevných ocelí – jemnozrnná konštrukčná oceľ a Hardox po valcovaní silnejšie odpružia späť. Valce sa preto prisúvajú tesnejšie (preohýbajú sa), aby sa spoľahlivo dosiahol cieľový priemer.
Tvárnenie za studena bez vplyvu tepla – valcuje sa za studena, bez tepelne ovplyvnenej zóny a bez deformácie štruktúry. Možné polomery ohybu závisia od hrúbky plechu, pevnosti a smeru valcovania (rámec: DIN 6935, ohýbanie plochých výrobkov z ocele za studena).
Zakružovanie kužeľov a komolcov – šikmým prisunutím valcov vznikajú kužeľové komolce a konické škrupiny, nielen valcové tvary.
Minimálny priemer podľa stroja – najmenší dosiahnuteľný priemer je určený priemerom valca; podľa stroja zakružujeme od Ø 300 mm.
Prísuv, predohýbanie a kompenzáciu spätného odpruženia dolaďujeme podľa projektu na základe vášho výkresu – materiál, priemer, hrúbka steny a tolerancia určujú parametre. Pre vysokopresné valce a špeciálne tvary sa kruhovitosť a priemer kontrolujú kalibrovanými meradlami a protokolujú.
Zakružovanie a valcovanie plechov sa používajú pre:
Valce a polovičné škrupiny pre výrobu nádrží a tlakových nádob
Kužeľové komolce a prechodové kusy pre silá a násypky
Rúrové oblúky a ohýbané kusy pre výrobu potrubí
Oteruvzdorné obloženia z Hardoxu pre úpravárenské zariadenia
Prstence a príruby ako predvýrobný stupeň pre zvárané konštrukcie
Ohnuté dielce sa priamo v závode zvárajú, obrábajú a povrchovo upravujú. Po valcovaní priamo nasleduje zváranie, pieskovanie a lakovanie – bez externej logistiky. Žeriavový systém 2×25 t umožňuje bezpečnú manipuláciu s ťažkými plechmi a veľkoformátovými valcami vo všetkých výrobných úsekoch. Pre tlakové nádoby, výrobu síl a oteruvzdorné zariadenia sa dielce vyrábajú podľa výkresu. Možné sú hrúbky plechu do 120 mm a priemery do 8 000 mm, aj pri vysokopevnostných materiáloch ako Hardox a jemnozrnná konštrukčná oceľ. Dokumentácia kvality a doklady o materiáli podľa DIN EN ISO 9001:2015 sú k dispozícii pre všetky typy zákaziek. Zákazková výroba bez minimálnych množstiev pre jednotlivé diely a malé série. Plechy dodané zákazníkom sa spracúvajú na požiadanie. Krátky prechod k zváraniu a povrchovej úprave v tom istom závode.
Priamy prechod k zváraniu, obrábaniu a povrchovej úprave
Zakružované dielce možno spracovať ďalej v tom istom závode. To znižuje počet rozhraní a robí obstarávanie pre nákupcov lepšie plánovateľným:
Zváranie MAG, WIG a UP pre valce, rúry, prstence a oceľové zostavy
CNC obrábanie veľkých dielov do 50 t pre lícovacie plochy, obrazce vŕtania a pripojovacie geometrie
Pieskovanie a priemyselné lakovanie ako integrovaná povrchová úprava
Montáž, medzikontrola a logistika ťažkých dielcov cez žeriavový systém 2×25 t
Podľa projektu sa spracúvajú jednotlivé diely, malé série a plechy dodané zákazníkom. Materiálové atesty, kontrolné protokoly a dokumentácia kvality sa dohadujú podľa projektu.
Bock Maschinenbau ponúka zakružovanie a valcovanie plechov ako integrovanú súčasť zákazkovej výroby:
Hrúbky plechu do 120 mm
Ťažké zakružovacie stroje pre veľkoformátové oceľové plechy.
Priemery do Ø 8 000 mm
Realizujú sa aj veľmi veľké valce a špeciálne tvary.
Hardox a špeciálne ocele
Oteruvzdorné ocele sa spracúvajú podľa zadania zákazníka.
Žiadne minimálne množstvá
Jednotlivé diely, prototypy a sériové diely sa vyrábajú rovnako.
DIN EN ISO 9001:2015
Systém manažérstva kvality s dokumentovaným vedením materiálov.
Zakružovanie pre región
Výrobcovia nádrží, aparátov a potrubia z regiónu Stuttgartu a celého regiónu DACH si u nás v Lorch nechávajú zakružovať lubky, kužele a valce do Ø 8 000 mm – aj z nehrdzavejúcej ocele a Hardox.
Do akého priemeru a akej hrúbky plechu dokážete valcovať?
Valcujeme priemery do Ø 8 000 mm a hrúbky plechu do 120 mm (S235). Pri vyššie pevných oceliach ako Hardox a jemnozrnná konštrukčná oceľ sa maximálna hrúbka znižuje podľa pevnosti. Štyri 3-valcové zakružovacie stroje pokrývajú rozsah od Ø 300 mm.
Podľa stroja zakružujeme od Ø 300 mm. Najmenší dosiahnuteľný priemer je určený priemerom valca – pre kompaktné, hrubostenné diely nasadzujeme stroj, ktorý je na to určený.
Dokážete valcovať aj kužele a kužeľové tvary?
Áno. Šikmým prisunutím valcov vyrábame kužeľové komolce a konické škrupiny – nielen valcové tvary. Rovnako zakružujeme prstence, polovičné škrupiny a rúrové oblúky podľa výkresu.
Ako riešite spätné odpruženie vysokopevnostných ocelí?
Jemnozrnná konštrukčná oceľ a Hardox po valcovaní silnejšie odpružia späť. Kompenzujeme to prispôsobeným prísuvom (preohýbaním) a kontrolujeme polomer, kruhovitosť a toleranciu podľa projektu – tak sa aj pri špeciálnych oceliach spoľahlivo dodržia úzke tolerancie.
Zostáva na koncoch plechu rovná hrana?
Bez predohýbania by na začiatku a konci zostal rovný zvyšok. Hrany predohýbame, takže sa valce a škrupiny rozmerovo presne uzavrú dookola a dajú sa čisto zvariť.
Dodávate materiálové atesty?
Áno. Na požiadanie alebo podľa požiadaviek projektu poskytujeme materiálové atesty podľa EN 10204. Výroba prebieha podľa DIN EN ISO 9001:2015 s bezmedzerovou sledovateľnosťou materiálu.
