ЧПК-плазмове різання до 60 мм – сталь, нержавіюча сталь і зносостійка сталь
Економічне плазмове різання сталі, нержавіючої сталі та зносостійкої сталі від 8 до 60 мм – на великому форматі з автоматичною фаскою, без мінімального замовлення і прямою обробкою в Лорху, Німеччина.
8 – 60 мм товщиною
Економічно для товщин від 8 до 60 мм – швидше газокисневого різання, точніше для нержавіючої сталі та спецсталей.
Формат 20 000 × 3 500 мм
Великоформатні листи ріжуться за один прохід – без розподільних різів, без перепозиціонування.
Фаска ±45°
Автоматична фаска прямо на різальній головці – підготовка зварного шва без вторинних операцій.
Сталь · Нержавійка · Зносостійка
Конструкційна сталь, нержавіюча сталь і зносостійка сталь, а також дрібнозерниста сталь до S1100 – всі ключові матеріали з однієї установки.
Пряма подальша обробка
Зварювання, CNC-обробка, дробоструминна обробка та фарбування без зовнішніх інтерфейсів у Лорху.
Контрактне виробництво без мінімумів
Поодинокі деталі, прототипи та серійні деталі виготовляються однаково за кресленням.
ЧПК-плазмове різання — метод і продуктивність
Під час ЧПК-плазмового різання електрична дуга проводиться через іонізований газ, який розділяє заготовку. Метод особливо економічний для товщин листа до 60 мм і придатний для сталі, нержавіючої сталі та зносостійких сталей.

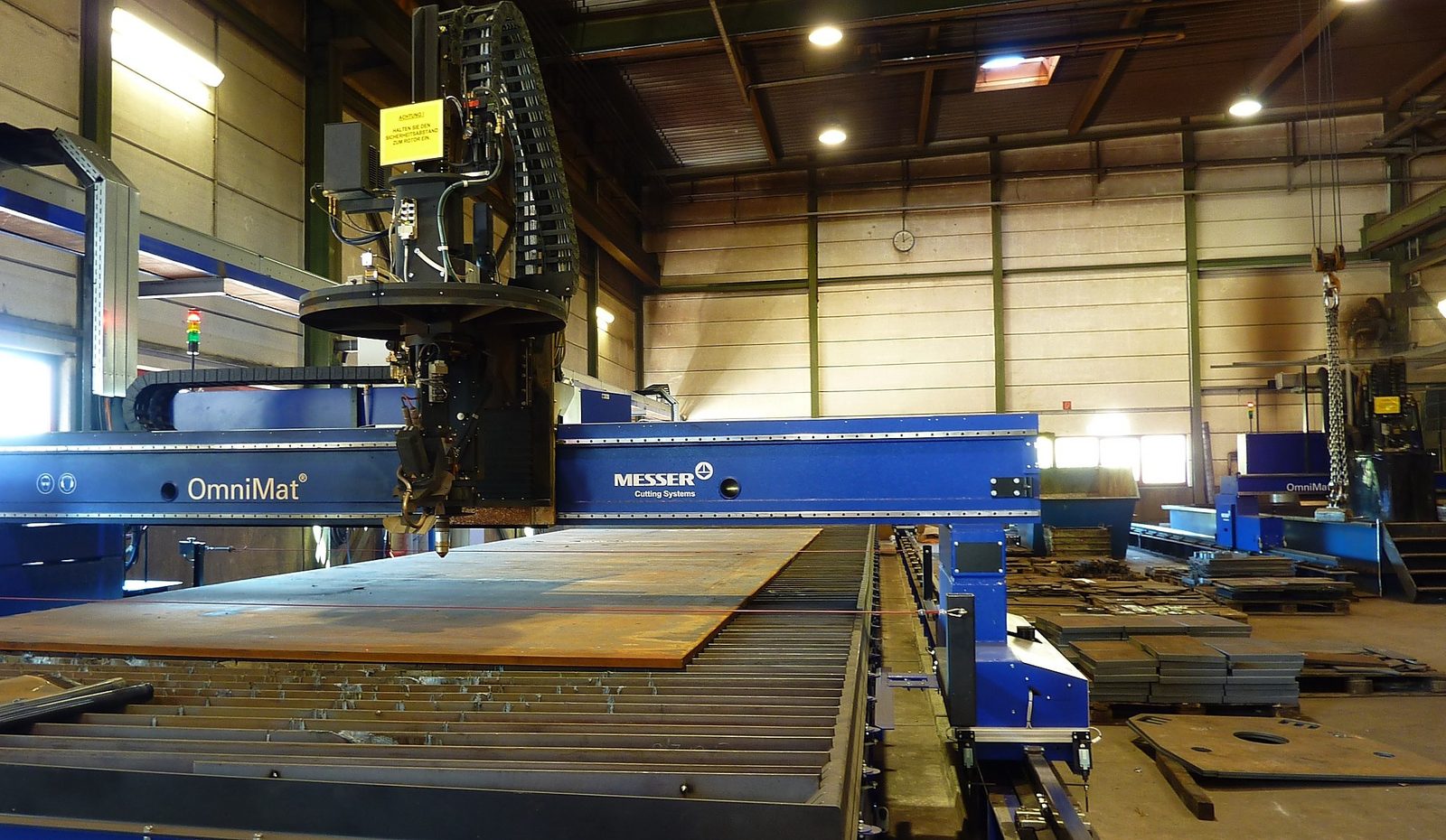

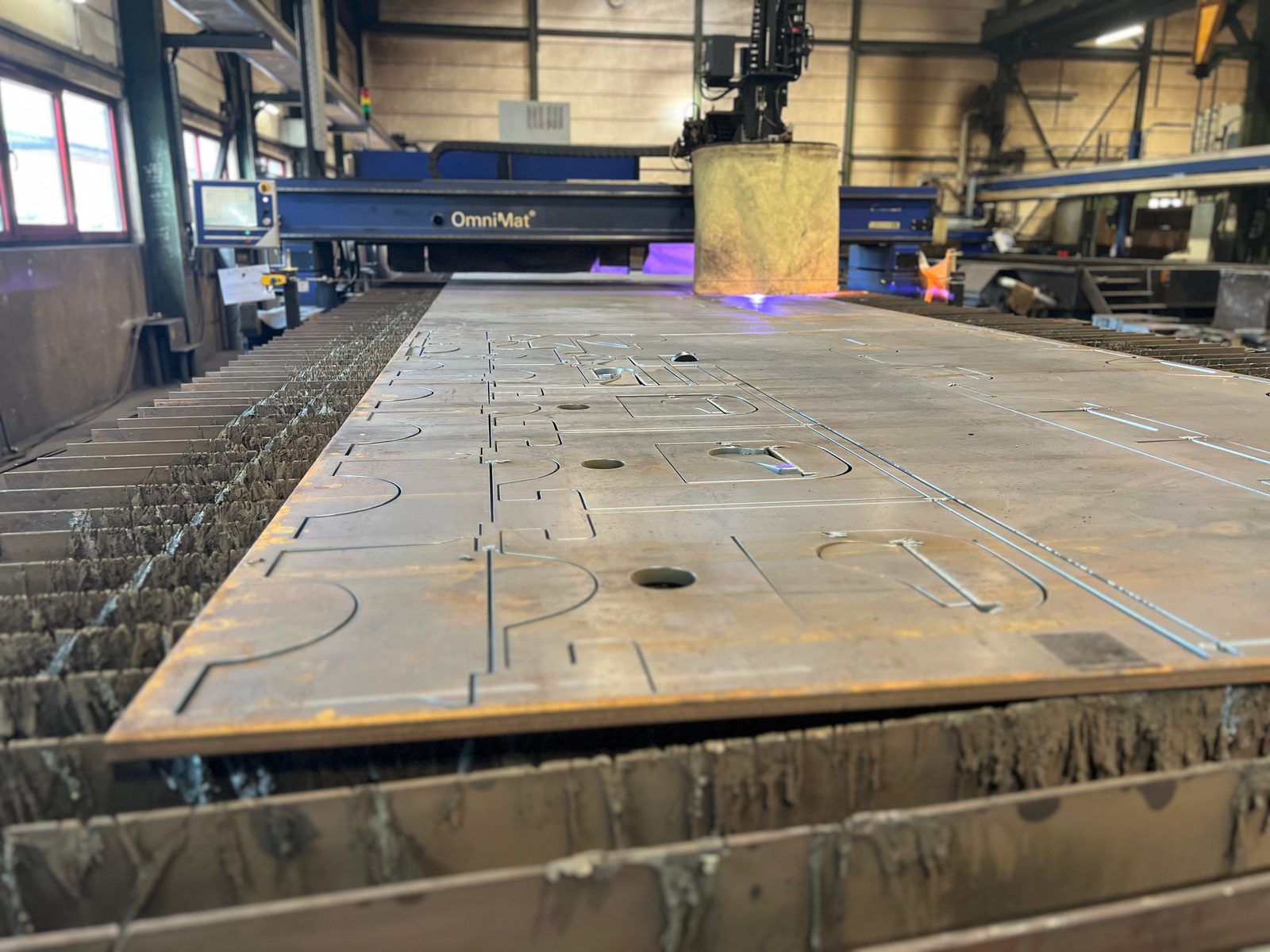

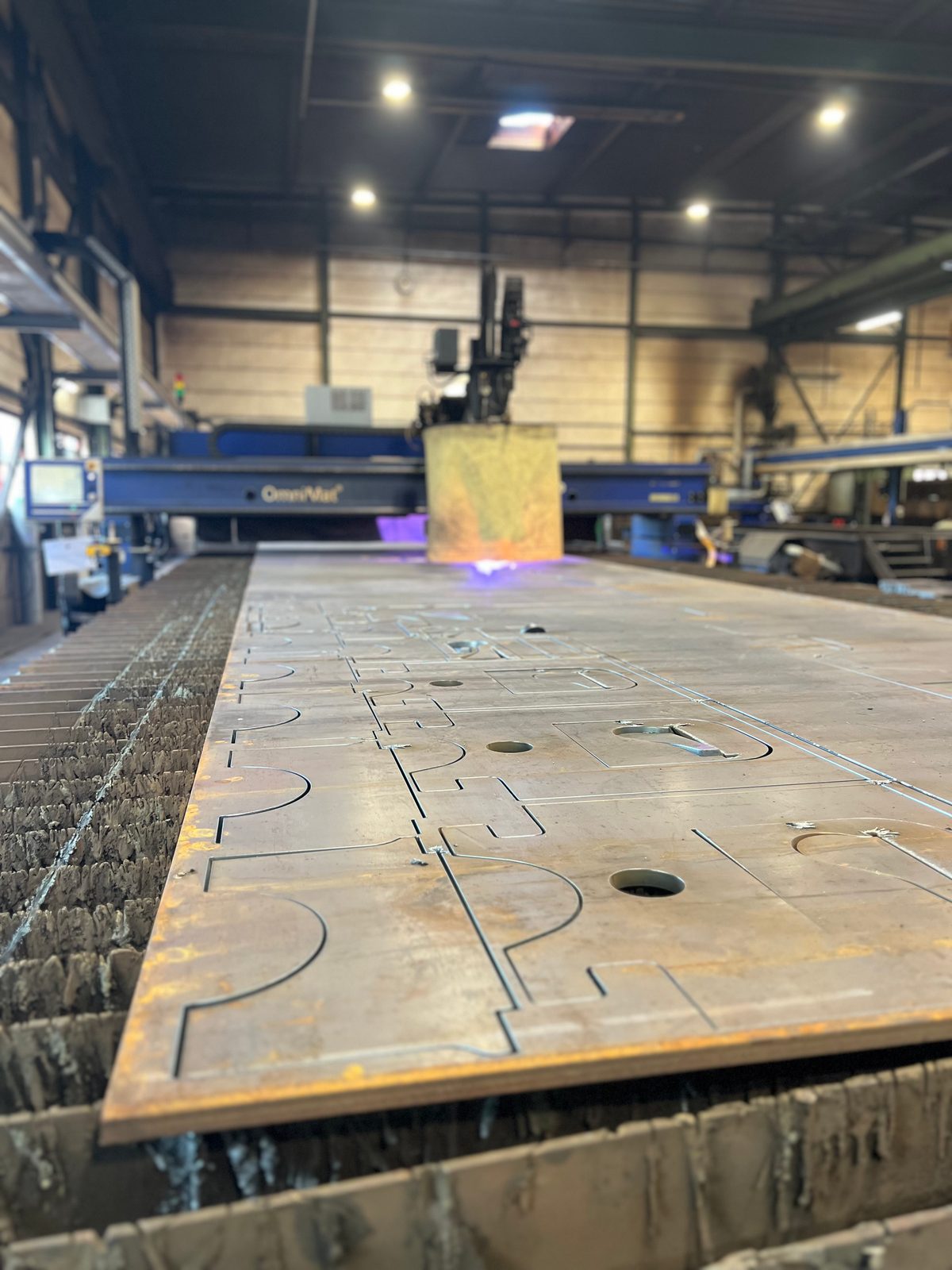

Установка Messer OmniMat з плазмовим модулем HPR-400 переміщується на форматі 20 000 × 3 500 мм. Автоматичний нахил фаски до ±45° забезпечує підготовку зварного шва за один прохід — без доробки.
Деталі ЧПК-плазмового різання виготовляються за кресленням. Контрактне виробництво в Lorch охоплює окремі деталі та малі серії без мінімальних партій.
Різи ЧПК-плазми виконуються за кресленням і заданими допусками. Точність різу дає змогу безпосередньо продовжувати обробку без трудомісткої доробки. Для зварних швів різка під фаску автоматично інтегрується за один прохід — до ±45°.
Під час плазмового різання нержавіючої сталі кольори мінливості мінімізуються завдяки налаштованій подачі газу та параметрам різання. Контрактне виробництво охоплює також серійні заготовки для повторюваних деталей у малих і великих серіях.
Після різання деталі можуть безпосередньо оброблятися далі у виробництві зварних вузлів, ЧПК-обробці та обробці поверхні — усе на одному підприємстві в Lorch. Забезпечення якості здійснюється за DIN EN ISO 9001:2015 з документованою простежуваністю.
Дані верстата
| Верстат | Формат | Товщина різання | Різання фаски |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Установка плазмового різання | 20 000 × 3 500 мм | до 60 мм | ±45° |
| Zinser 4125 · Установка підводного плазмового різання | 8 000 × 2 500 мм | до 30 мм | ±40° |
Матеріали для ЧПК-плазмового різання
ЧПК-плазмове різання придатне для сталей і спеціальних сталей:
- Конструкційна сталь S235, S355 – від 3 мм до 60 мм
- Дрібнозерниста конструкційна сталь до S1100 – високоміцна
- Hardox 400 / 500 – до 60 мм
- Нержавіюча сталь 1.4301, 1.4571 – корозійностійка
- XAR 400 та інші зносостійкі сталі
Для конструкційної, дрібнозернистої та зносостійкої сталі понад 60 мм придатнішим методом є газокиснева різка.
Типові сфери застосування ЧПК-плазмового різання
ЧПК-плазмове різання в Bock застосовується для:
- Прецизійні заготовки для зварних вузлів і металоконструкцій
- Стінки, ребра та опори для транспортних засобів і кранових несучих конструкцій
- Деталі з нержавіючої сталі для машинобудування та резервуаробудування
- Різка під фаску для підготовки зварного шва до ±45°
- Зносостійкі деталі для землерийних машин
Деталі різання можуть зварюватися, оброблятися, піддаватися піскоструминній обробці та фарбуватися на тому самому підприємстві. ЧПК-плазмове різання в Bock інтегроване в повний виробничий ланцюг: деталі різання безпосередньо передаються у виробництво зварних вузлів, потім обробляються на ЧПК, піддаються піскоструминній обробці та фарбуються за специфікацією замовника. Для різів у нержавіючій сталі доступні технологічні параметри, що мінімізують кольори мінливості та окислення. Контрактне виробництво охоплює окремі деталі та малі серії, а також серійні заготовки без мінімальних партій. Документація щодо якості за DIN EN ISO 9001:2015 з повною простежуваністю матеріалу доступна. За бажанням можлива різка під фаску до ±45° за один прохід. Короткі терміни реакції завдяки прямому доступу до власного складу матеріалів для сталі, нержавіючої сталі та зносостійкої сталі. Контрактне виробництво без мінімальних партій.
ЧПК-плазмове різання в Bock — ваші переваги
Bock Maschinenbau виконує ЧПК-плазмове різання як частину повного виробничого процесу:
- Формат 20 000 × 3 500 мм
- Великоформатні плити обробляються за один прохід.
- Товщина стінки до 60 мм
- Економічно для сталі, нержавіючої сталі та зносостійкої сталі до 60 мм.
- Нахил фаски ±45°
- Автоматична підготовка зварного шва — економить доробку.
- Контрактне виробництво без мінімальних партій
- Виготовляються окремі деталі, прототипи та серійні деталі.
- DIN EN ISO 9001:2015
- Система менеджменту якості з документованим управлінням матеріалами.
Слюсарні майстерні, металообробні та машинобудівні підприємства з регіону Штутгарта та регіону DACH замовляють у нас у Lorch плазмове різання листів і фасок — зокрема з нержавіючої та зносостійкої сталі.
Часті запитання про ЧПК-плазмове різання
Чи ріжеться нержавіюча сталь плазмою і як обмежуються кольори мінливості на кромці різу?
Так, нержавіюча сталь ріжеться ЧПК-плазмовим різанням до 60 мм. Технологічні параметри та подача захисного газу мінімізують кольори мінливості й окислення на кромці різу.
Як працює ЧПК-плазмове різання?
Під час ЧПК-плазмового різання електрична дуга проводиться через іонізований газ, який розділяє заготовку. У Bock для цього ріже установка Messer OmniMat з плазмовим модулем HPR-400 на форматі 20 000 × 3 500 мм за кресленням.
До якої товщини листа сталь і зносостійка сталь ріжуться плазмою?
До 60 мм — конструкційна сталь, дрібнозерниста конструкційна сталь до S1100, нержавіюча сталь і зносостійкі сталі, такі як XAR 400. Конструкційна, дрібнозерниста та зносостійка сталь товщиною стінки понад 60 мм ріжеться газокисневою різкою, до 200 мм.

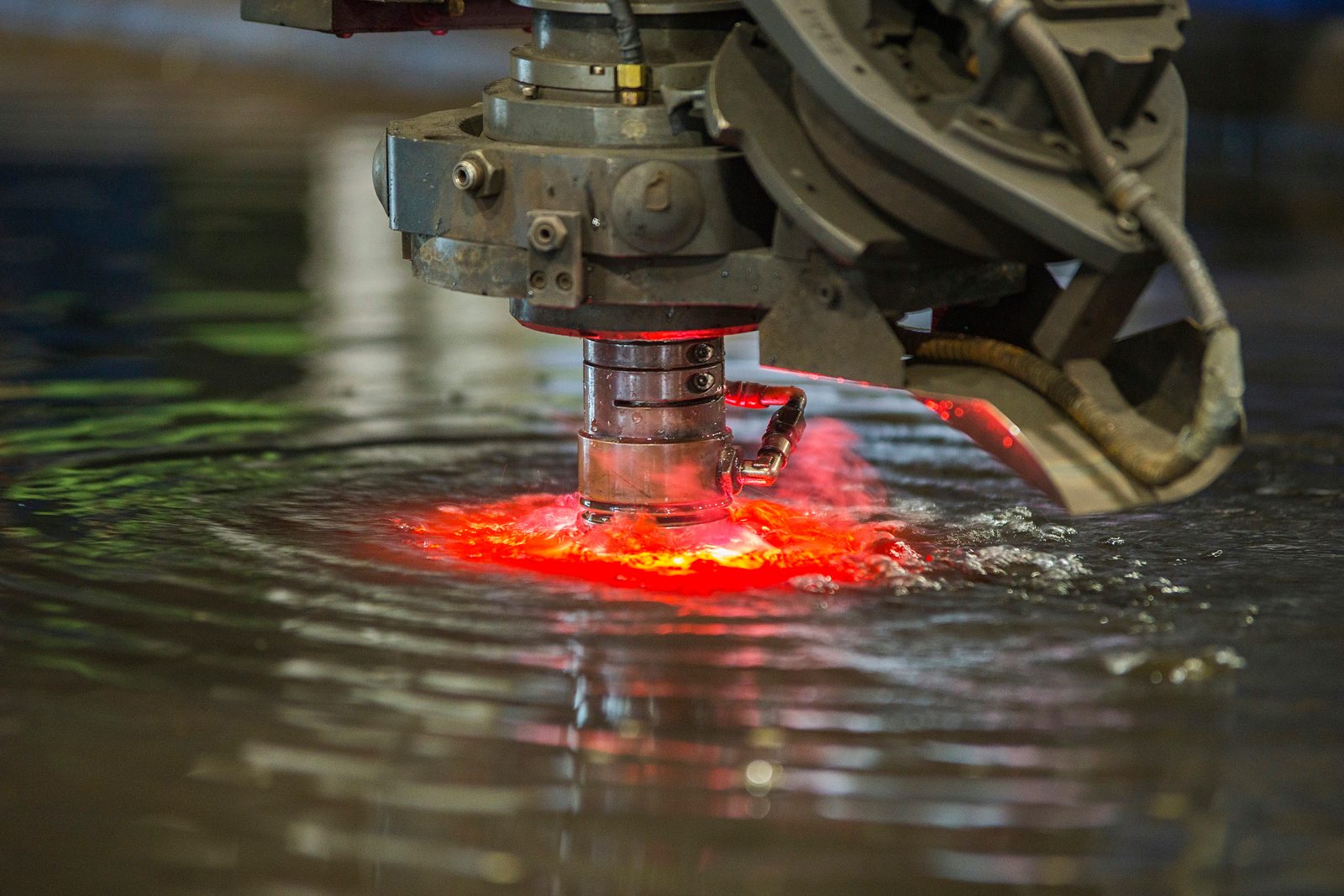

Чи виконується також плазмове різання під водою?

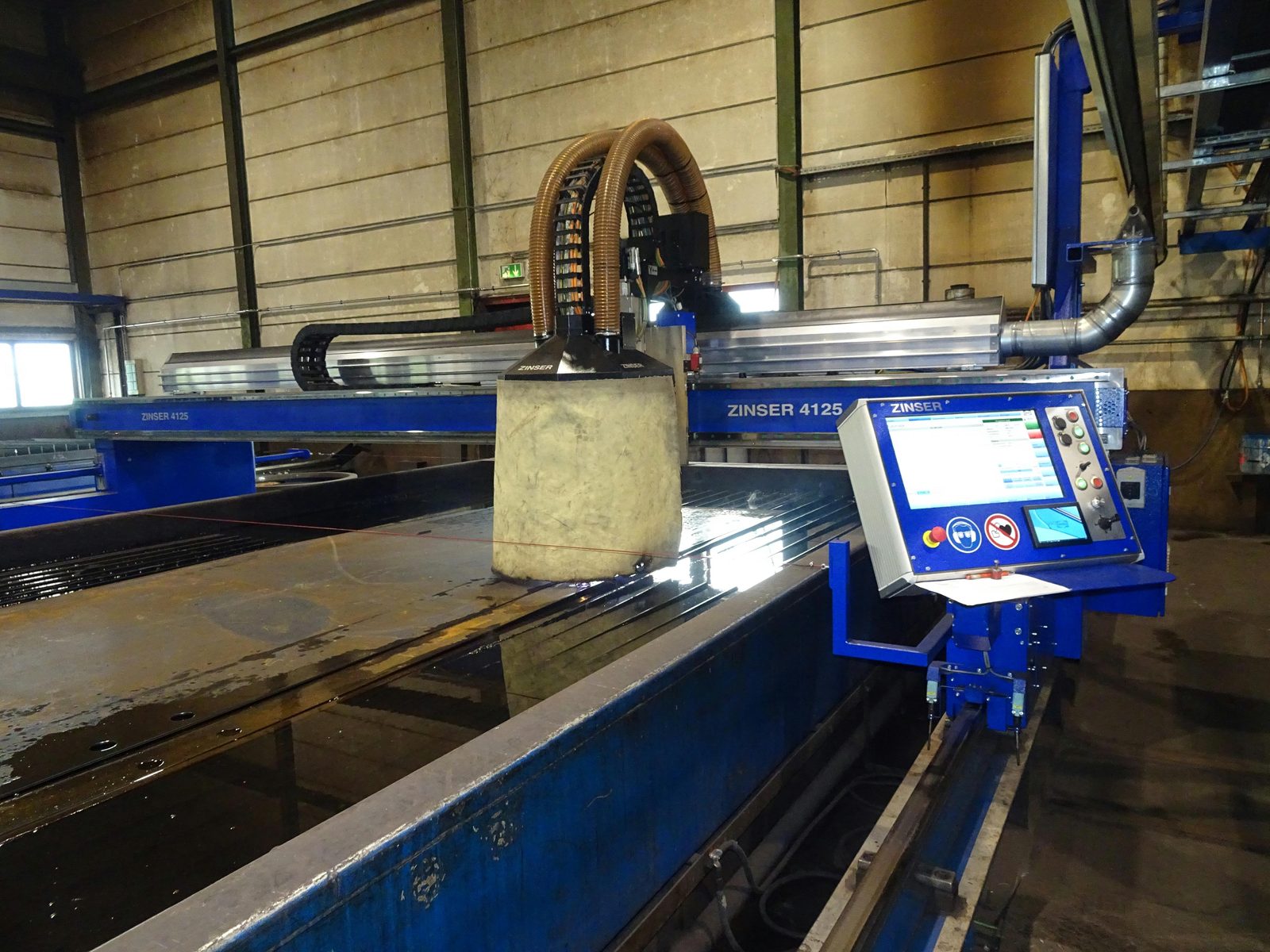

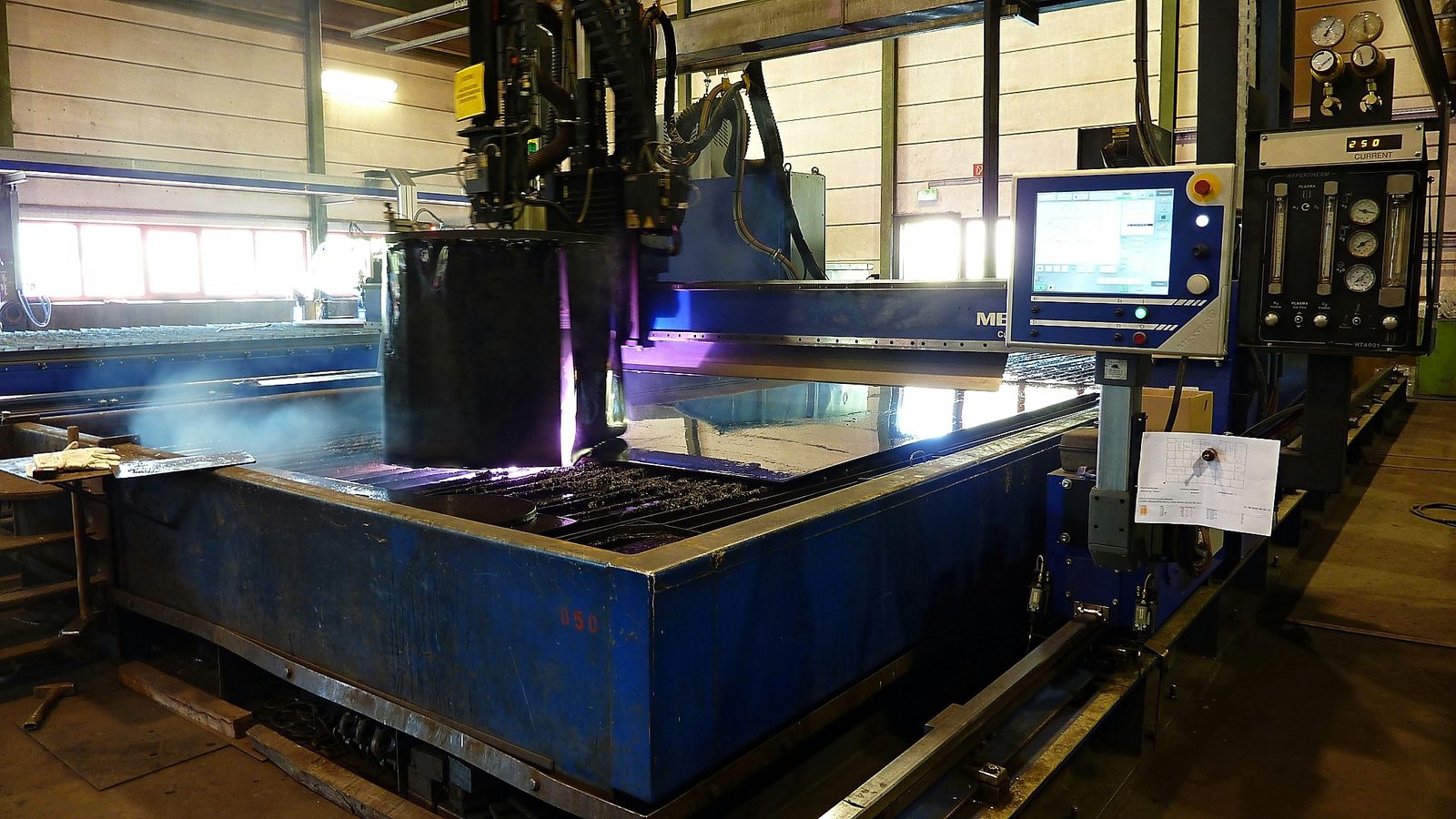

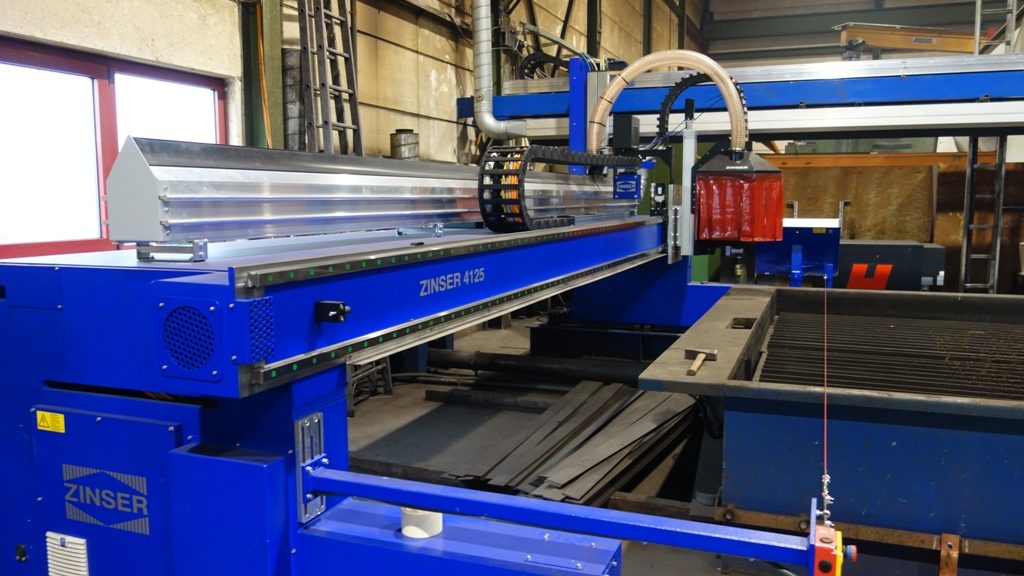

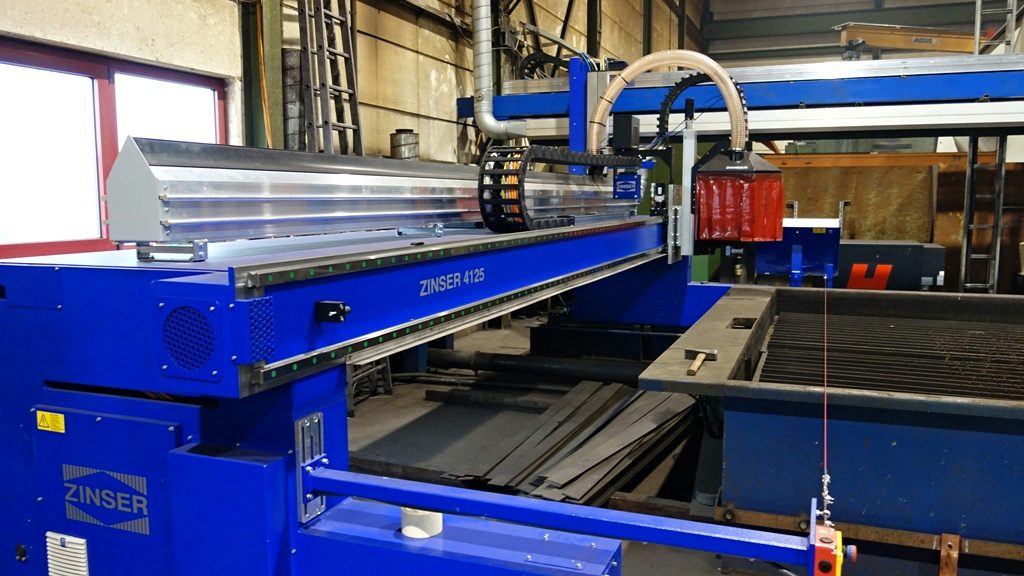

Так. Окрім установки Messer OmniMat, доступна установка підводного плазмового різання Zinser 4125: формат 8 000 × 2 500 мм, товщина різу до 30 мм, різка під фаску до ±40°.
Від чого залежить якість різу під час плазмового різання?
Від креслення та заданих допусків: відповідно до них виконуються різи ЧПК-плазми, тож деталі можна обробляти далі без трудомісткої доробки. Фаски під зварювання до ±45° установка Messer OmniMat ріже автоматично за той самий прохід.
Контакт
Запросити ЧПК-плазмове різання
Надішліть нам DXF або креслення, матеріал і кількість – сталь, нержавіюча або зносостійка сталь. Ми постачаємо заготовки окремо або на власному виробництві переробляємо їх у готовий вузол.
