Κυλίνδρωση κυλίνδρωση λαμαρίνας παραγωγή φασόν. Η Bock Maschinenbau προσφέρει κυλίνδρωση και κυλίνδρωση λαμαρίνας έως 120 mm πάχος λαμαρίνας και Ø 8.000 mm. Χάλυβας, Hardox, ανοξείδωτος χάλυβας και λεπτόκοκκος δομικός χάλυβας διαμορφώνονται σε κυλίνδρους, κώνους και ειδικές μορφές σύμφωνα με το σχέδιο. Παραγωγή φασόν στην τοποθεσία Lorch, Baden-Württemberg.
Κυλίνδρωση κυλίνδρων, σωλήνων, δακτυλίων και κελυφών ανάλογα με τη μηχανή, το υλικό και τη γεωμετρία του εξαρτήματος.
4–120 mm
Πάχη υλικού από λεπτότερες λαμαρίνες έως βαριές χονδρές λαμαρίνες· οι μέγιστες τιμές εξαρτώνται από το υλικό.
Έως 3.150 mm μήκος
Μήκη κυλίνδρωσης έως 3.150 mm για κοπές λαμαρίνας μεγάλου μεγέθους και βαριά τεμάχια διαμόρφωσης.
4 μηχανές κυλίνδρωσης
Τέσσερις μηχανές κυλίνδρωσης 3 κυλίνδρων για διαφορετικά εύρη διαμέτρου, πάχους και μήκους.
Άμεση περαιτέρω επεξεργασία
Η συγκόλληση, η CNC κατεργασία, η αμμοβολή και η βαφή μπορούν να ακολουθήσουν χωρίς εξωτερική διεπαφή.
Παραγωγή σύμφωνα με το σχέδιο
Η διάμετρος, η κυκλικότητα, οι θέσεις των ραφών και η τεκμηρίωση συμφωνούνται και ελέγχονται ανά έργο.
Κυλίνδρωση και κυλίνδρωση λαμαρίνας – Δυναμικότητα μηχανών

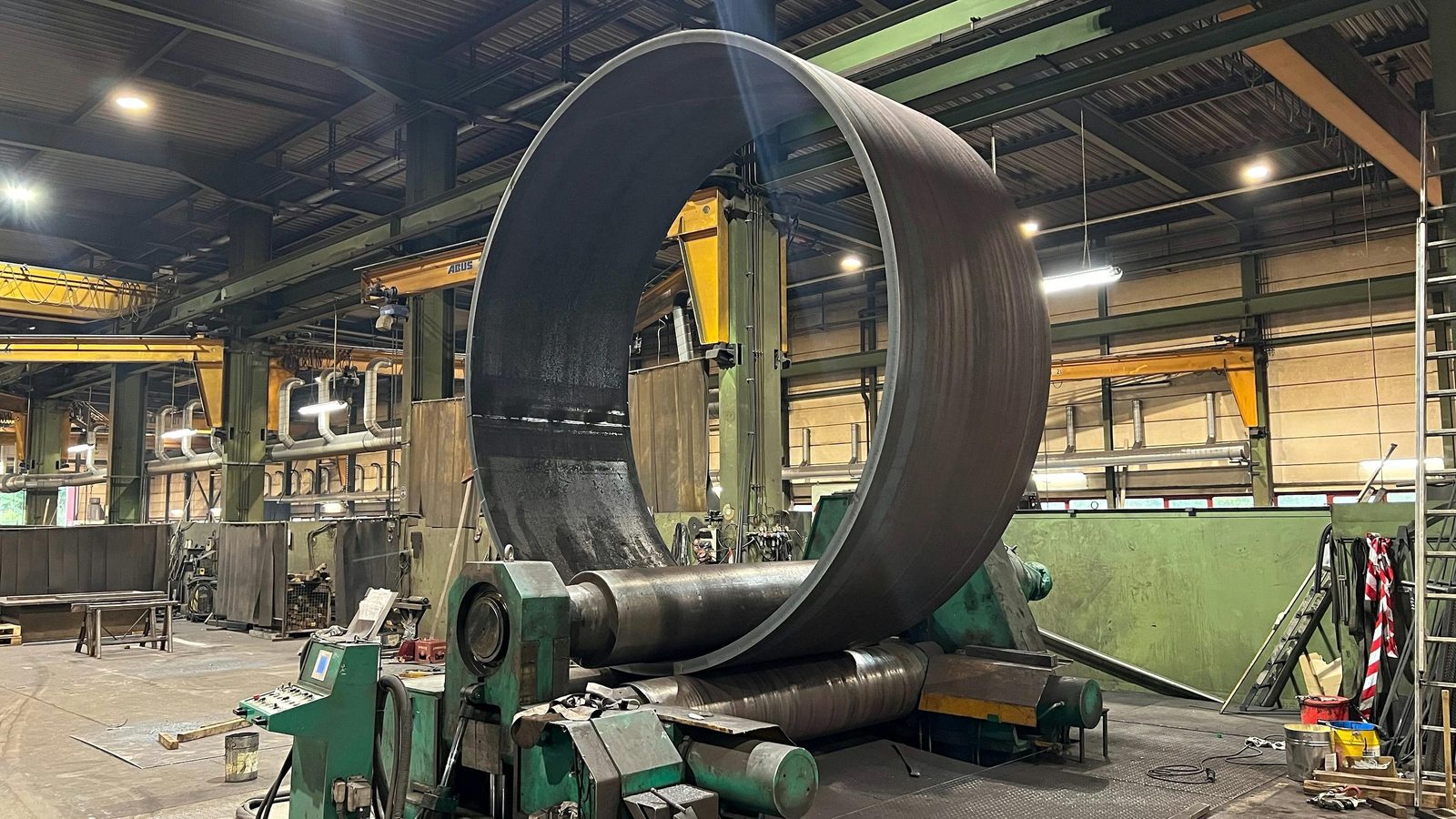

Η κυλίνδρωση στην Bock πραγματοποιείται με βαριές μηχανές κυλίνδρωσης 3 κυλίνδρων. Μπορούν να κυλινδρωθούν πάχη λαμαρίνας έως 120 mm σε S235. Για χάλυβες υψηλότερης αντοχής όπως ο Hardox και ο λεπτόκοκκος δομικός χάλυβας, το μέγιστο πάχος λαμαρίνας μειώνεται ανάλογα με την αντοχή του υλικού.
Υλοποιούνται διάμετροι έως Ø 8.000 mm. Κύλινδροι, ημικελύφη, κώνοι και ειδικές μορφές σύμφωνα με το σχέδιο αποτελούν την τυπική παροχή. Η ιδιόκτητη αποθήκη υλικών και ο γερανός με 2×25 t καθιστούν δυνατό τον ασφαλή χειρισμό βαρέων ακατέργαστων τεμαχίων.
Τα κυλινδρωμένα εξαρτήματα παραδίδονται απευθείας στην παραγωγή συγκολλητών συγκροτημάτων – όλα από έναν προμηθευτή στο Lorch.
Το αποτέλεσμα της κάμψης ελέγχεται σύμφωνα με το σχέδιο: η διάμετρος, η κυκλικότητα και οι θέσεις των ραφών ελέγχονται με βαθμονομημένα όργανα μέτρησης. Για κυλίνδρους και ειδικές μορφές υψηλής ακρίβειας συντάσσονται πρωτόκολλα διαστάσεων που επισυνάπτονται στο εύρος παράδοσης.
Τα κυλινδρωμένα τεμάχια από Hardox και λεπτόκοκκο δομικό χάλυβα απαιτούν προσαρμοσμένες παραμέτρους κάμψης, καθώς αυτά τα υλικά παρουσιάζουν υψηλότερο βαθμό ελαστικής επαναφοράς. Χάρη στην πολυετή εμπειρία με αυτά τα υλικά, στην Bock μπορούν να τηρούνται αξιόπιστα ακόμη και μικρές ακτίνες κάμψης και στενές ανοχές σε ειδικούς χάλυβες.
Μετά την κυλίνδρωση, τα εξαρτήματα μπορούν να συγκολληθούν, να κατεργαστούν, να αμμοβοληθούν και να βαφούν απευθείας – όλα στην ίδια μονάδα παραγωγής στο Lorch. Η παραγωγή φασόν πραγματοποιείται σύμφωνα με το DIN EN ISO 9001:2015 με αδιάλειπτη ιχνηλασιμότητα υλικών και τεκμηριωμένη διασφάλιση ποιότητας.
Για τον έλεγχο εφικτότητας μετρούν η διάμετρος, το πάχος λαμαρίνας και το μήκος κατασκευής. Στην τοποθεσία Lorch διατίθενται πολλές μηχανές κυλίνδρωσης 3 κυλίνδρων:
Μηχανή
Διάμετρος Ø
Πάχος λαμαρίνας
Μήκος έλασης

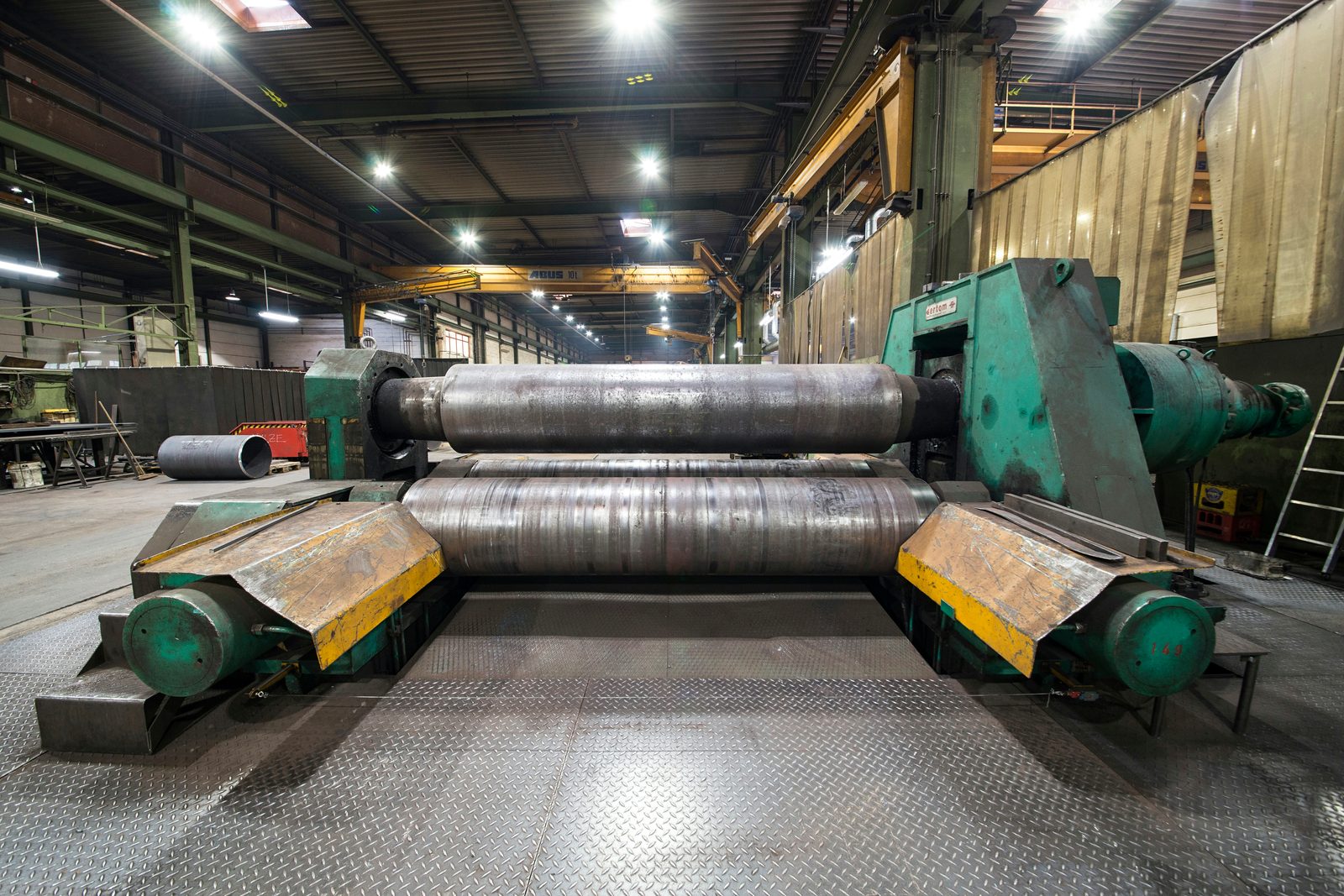

Sertom · Στραντζοκάμπτης
Ø 400–8.000 mm
8–120 mm
έως 3.050 mm

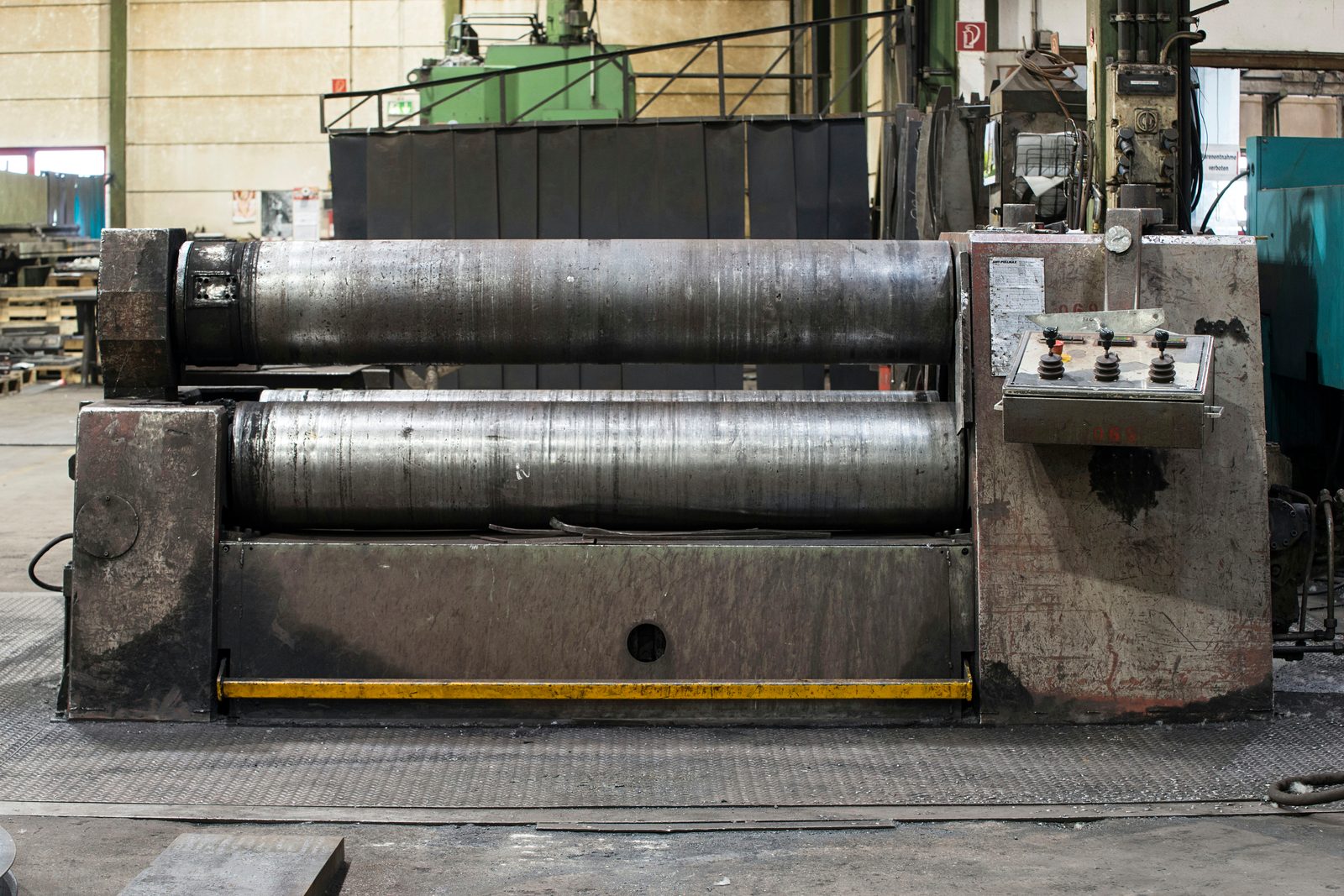

SMT-Pullmax Kumla · Στραντζοκάμπτης
Ø 400–6.000 mm
4–60 mm
έως 2.000 mm
Davi 20485 · Στραντζοκάμπτης
Ø 340–6.000 mm
8–80 mm
έως 2.000 mm
Wilhelmsburger DWV · Στραντζοκάμπτης
Ø 300–5.000 mm
4–30 mm
έως 3.150 mm
Οι τιμές εξαρτώνται από τη μηχανή και το υλικό. Σε Hardox, ανοξείδωτο χάλυβα ή λεπτόκοκκο δομικό χάλυβα ελέγχουμε την ελαστική επαναφορά, την ακτίνα, την κυκλικότητα και την ανοχή ανά έργο βάσει του σχεδίου σας.
Οι τέσσερις μηχανές παραπάνω έχουν σκόπιμα διαφορετικά ιδανικά πεδία εφαρμογής. Μαζί καλύπτουν από Ø 300 έως 8.000 mm και πάχος λαμαρίνας από 4 έως 120 mm — από τον λεπτότοιχο μικρό κύλινδρο έως τον μανδύα XXL, σε χάλυβα, λεπτόκοκκο δομικό χάλυβα, ανοξείδωτο χάλυβα και Hardox. Έτσι κανένα εξάρτημα δεν πέφτει ανάμεσα στις μηχανές — εδώ η κατάλληλη μηχανή για κάθε εργασία.

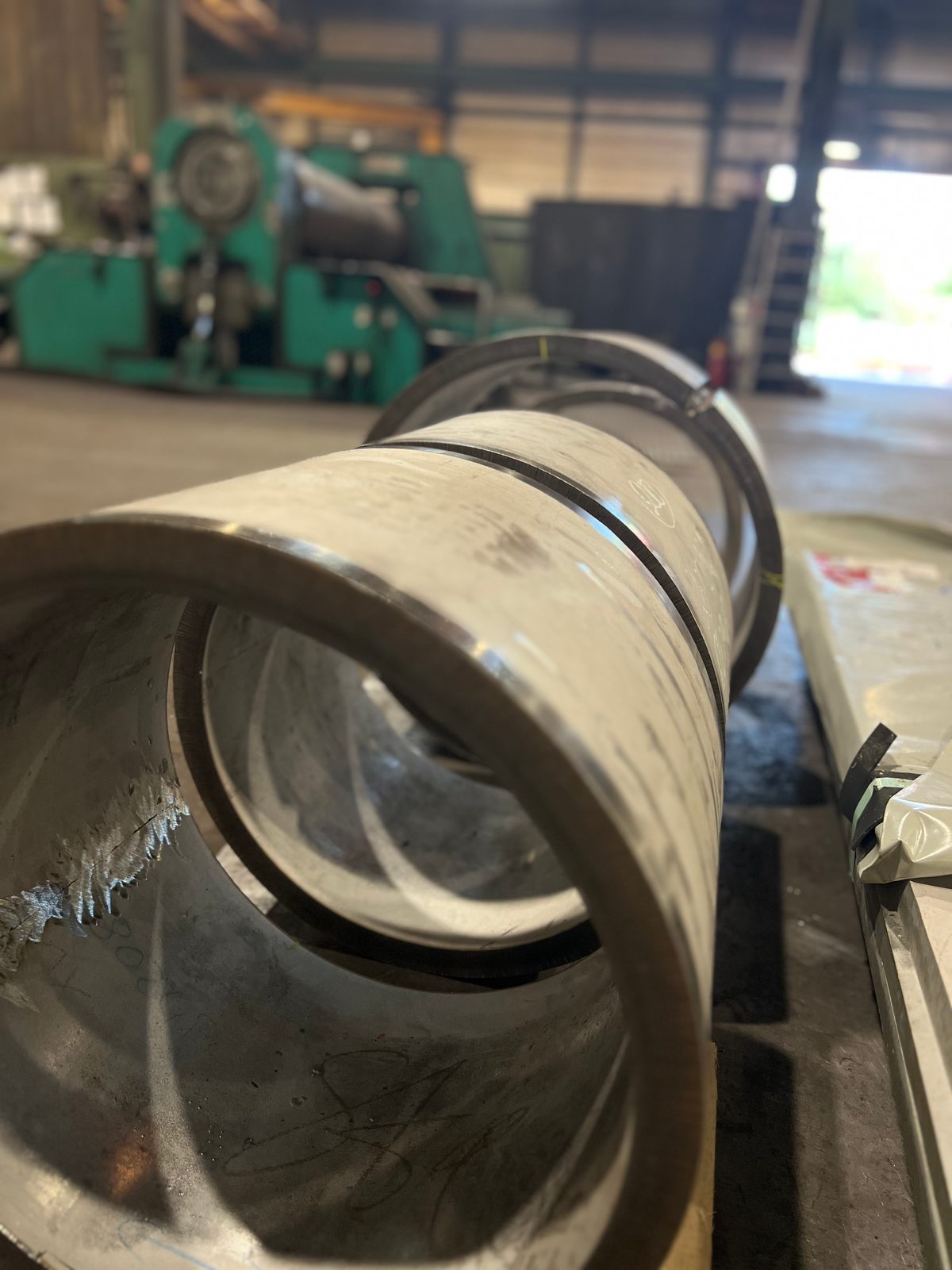

Μικρά & παχύτοιχα
Στενή ακτίνα με μεγάλο πάχος τοιχώματος — ο απαιτητικός συνδυασμός.
Davi 20485 · Στραντζοκάμπτης
π.χ. συμπαγή, παχύτοιχα σώματα σωλήνων, δακτύλιοι και χιτώνια
Μεγάλα & βαριά (XXL)
Η μεγαλύτερη διάμετρος συναντά την παχύτερη χονδρή λαμαρίνα.

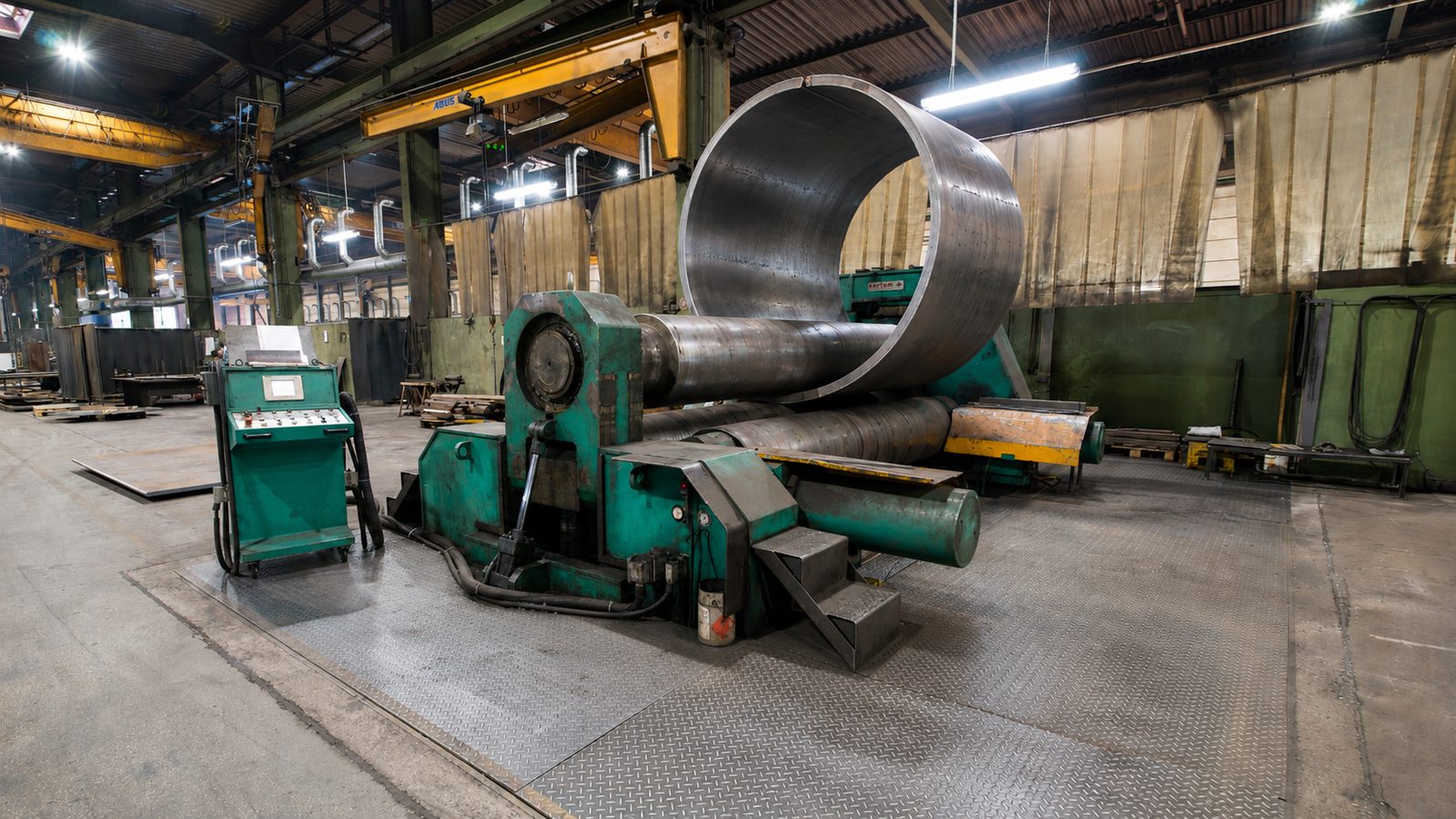

Sertom · Στραντζοκάμπτης
π.χ. μανδύες σιλό, κελύφη δοχείων και χοάνες έως Ø 8.000 mm
Λεπτότοιχα & μακριά
Λεπτές λαμαρίνες σε όλο το μήκος της λαμαρίνας, με την ελάχιστη διάμετρο.
Wilhelmsburger DWV · Στραντζοκάμπτης
π.χ. μακριοί, λεπτότοιχοι κύλινδροι και μικροί δακτύλιοι
Μεγάλα & μεσαίου βάρους
Μεγάλη διάμετρος με μεσαίο πάχος τοιχώματος — ο ευέλικτος για κάθε χρήση.
SMT-Pullmax Kumla · Στραντζοκάμπτης
π.χ. μανδύες δοχείων και κελύφη στη μεσαία περιοχή πάχους
Και σε κάθε μορφή

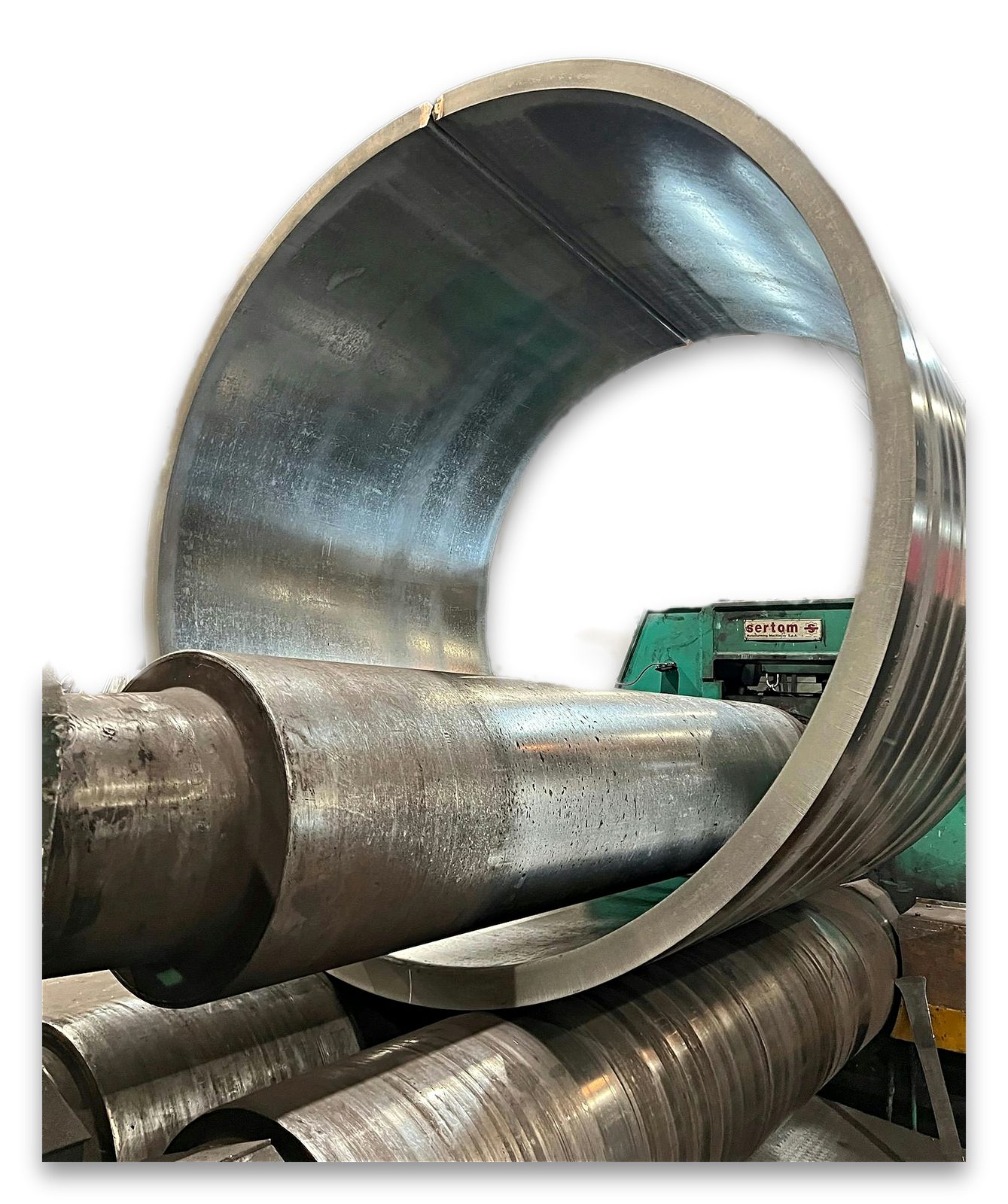

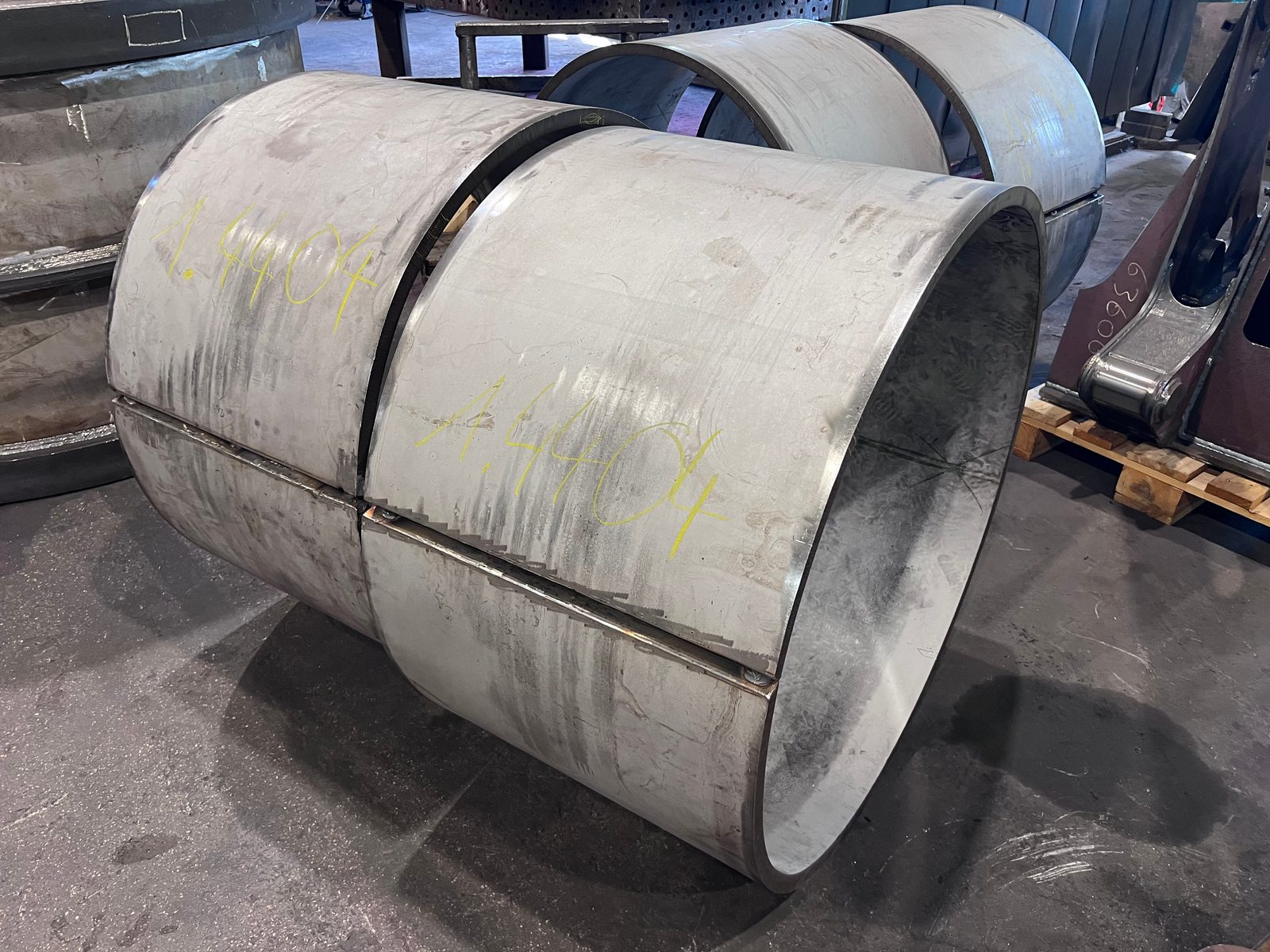

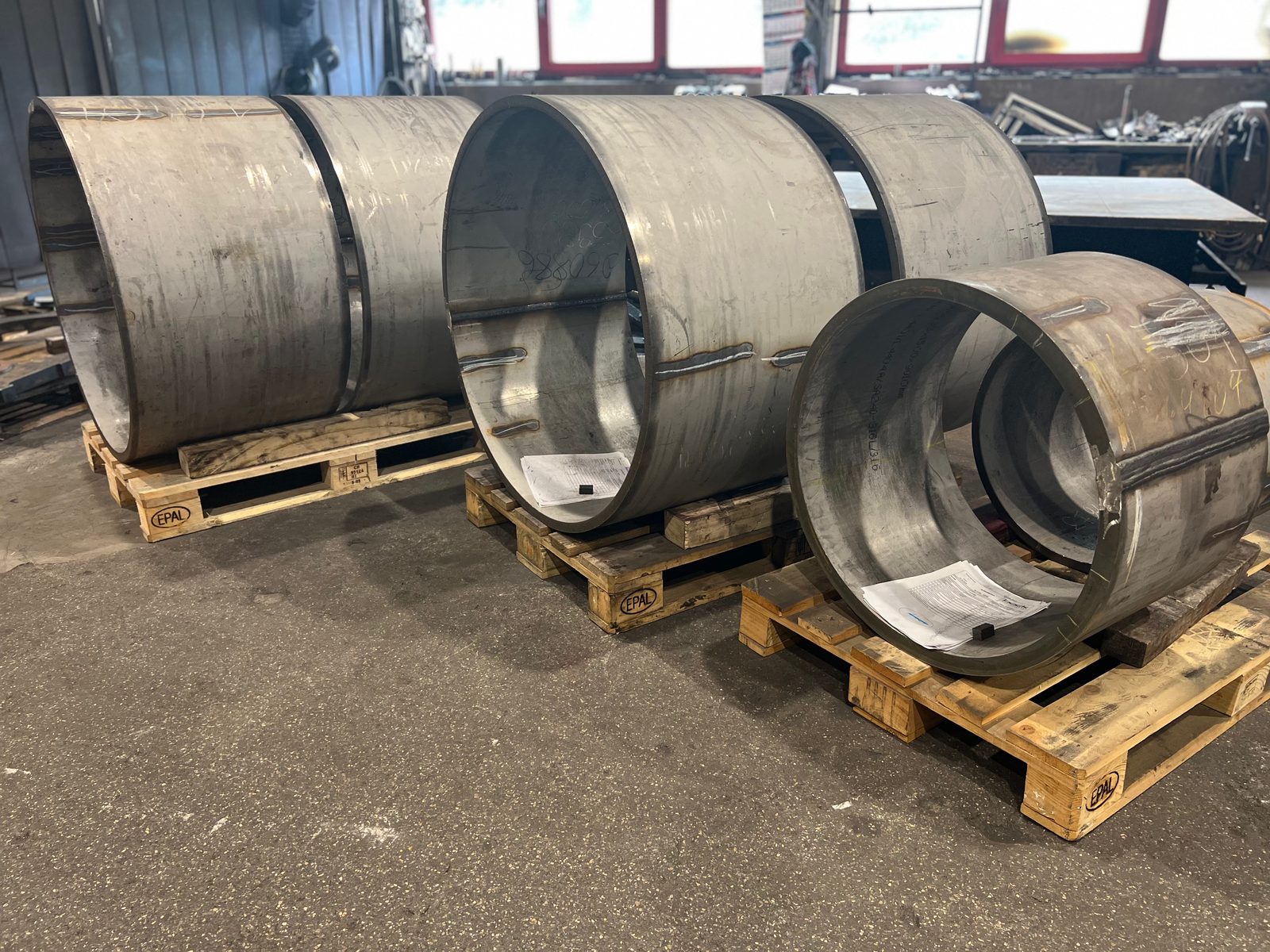

Κύλινδροι & κελύφη
Κώνοι & κόλουροι κώνοι

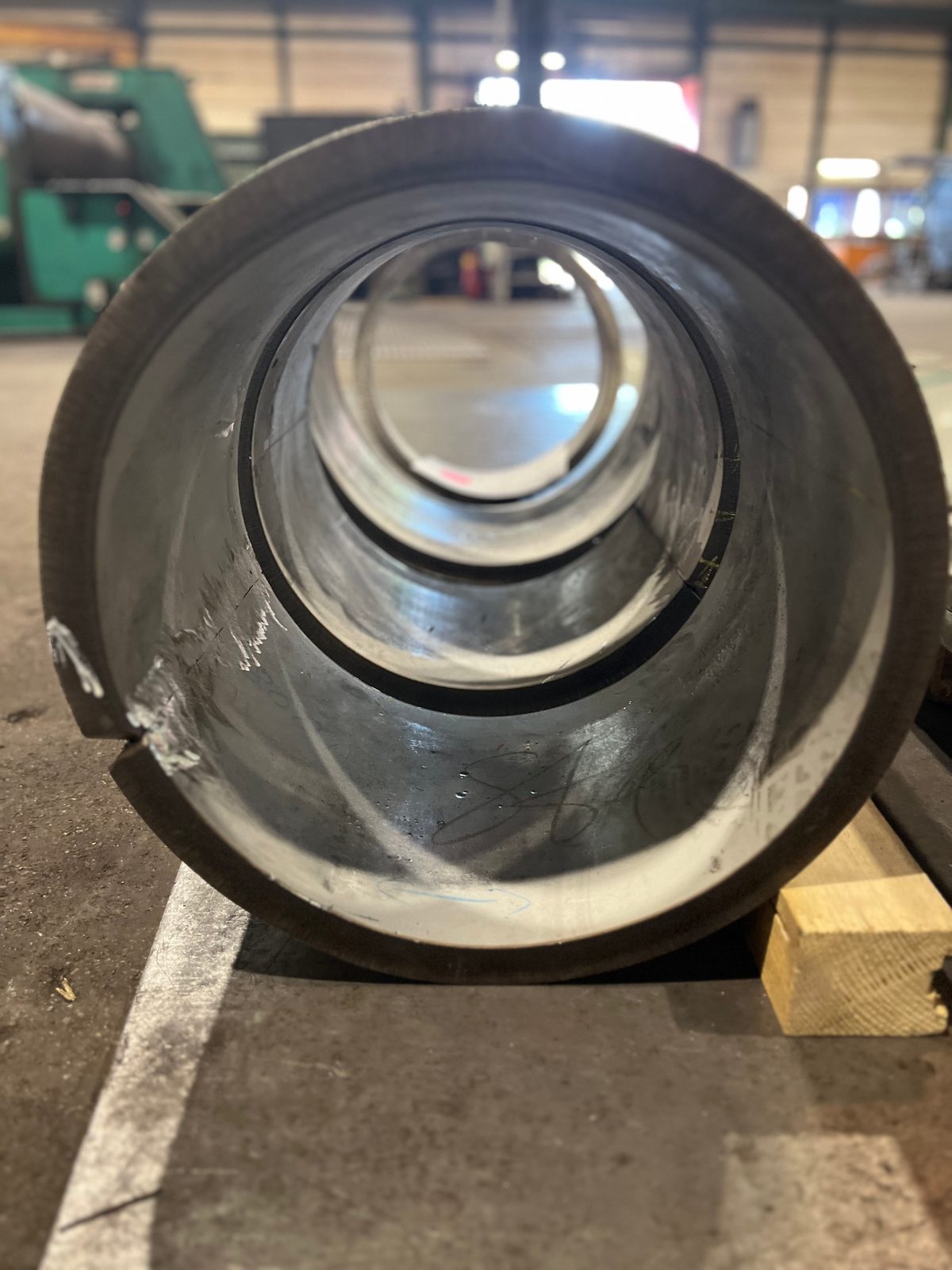

Δακτύλιοι & φλάντζες
Ημικελύφη
Καμπύλες σωλήνων & καμπυλωτά τεμάχια
Ειδικές μορφές σύμφωνα με το σχέδιο
Η αρχή των 3 κυλίνδρων και η ελαστική επαναφορά – τεχνογνωσία για την κυλίνδρωση λαμαρίνας

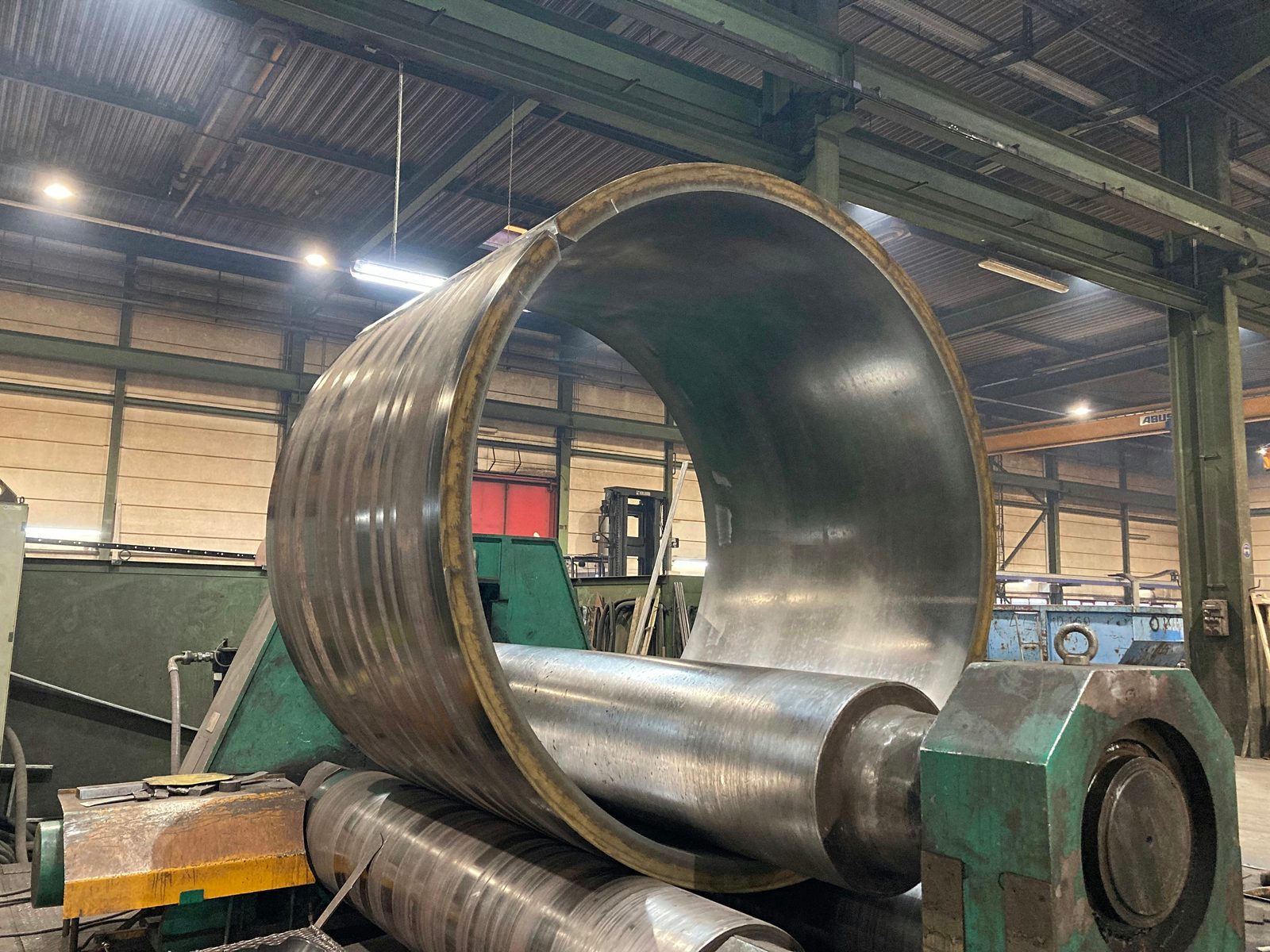

Η κυλίνδρωση (κάμψη) είναι μια διαδικασία εν ψυχρώ διαμόρφωσης: η λαμαρίνα διέρχεται ανάμεσα σε τρεις κυλίνδρους και διαμορφώνεται συνεχώς στην επιθυμητή καμπυλότητα μέσω της προσαγωγής τους. Για ένα διαστασιακά ακριβές, στρογγυλό αποτέλεσμα, καθοριστικές είναι ορισμένες λεπτομέρειες της διαδικασίας:
Πρόκαμψη της άκρης (ζώνη αρχικής κυλίνδρωσης) – χωρίς πρόκαμψη θα παρέμενε στην αρχή και στο τέλος της λαμαρίνας μια ίσια υπολειπόμενη άκρη. Κυλινδρώνουμε τα άκρα, ώστε οι κύλινδροι και τα κελύφη να κλείνουν με ακρίβεια διαστάσεων περιμετρικά.
Ελαστική επαναφορά χαλύβων υψηλότερης αντοχής – ο λεπτόκοκκος δομικός χάλυβας και ο Hardox παρουσιάζουν μεγαλύτερη ελαστική επαναφορά μετά την κυλίνδρωση. Οι κύλινδροι προσάγονται αντίστοιχα πιο κοντά (υπερκάμπτονται), ώστε να επιτυγχάνεται με ασφάλεια η επιθυμητή διάμετρος.
Εν ψυχρώ διαμόρφωση χωρίς θερμική επίδραση – η κυλίνδρωση γίνεται εν ψυχρώ, χωρίς θερμικά επηρεαζόμενη ζώνη και χωρίς παραμόρφωση της μικροδομής. Οι δυνατές ακτίνες κάμψης εξαρτώνται από το πάχος της λαμαρίνας, την αντοχή και την κατεύθυνση κυλίνδρωσης (πλαίσιο: DIN 6935, εν ψυχρώ κάμψη πλατέων προϊόντων χάλυβα).

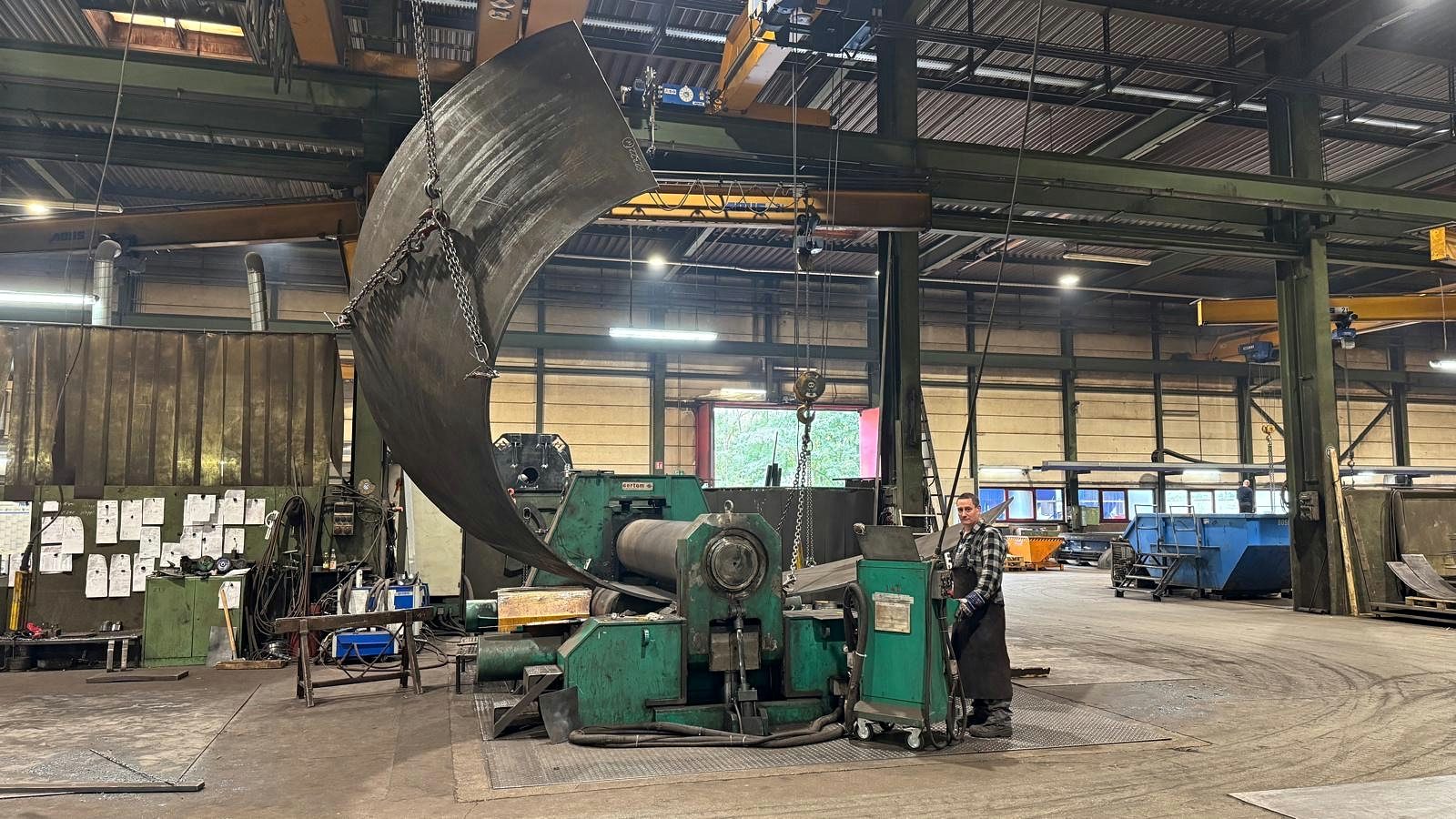

Κυλίνδρωση κώνων και κωνικών μορφών – μέσω λοξά προσαγόμενων κυλίνδρων προκύπτουν κόλουροι κώνοι και κωνικά κελύφη, όχι μόνο κυλινδρικές μορφές.
Ελάχιστη διάμετρος ανά μηχανή – η μικρότερη εφικτή διάμετρος καθορίζεται από τη διάμετρο των κυλίνδρων· ανάλογα με τη μηχανή κυλινδρώνουμε από Ø 300 mm.
Την προσαγωγή, την πρόκαμψη και την αντιστάθμιση της ελαστικής επαναφοράς τις προσαρμόζουμε ανά έργο βάσει του σχεδίου σας – το υλικό, η διάμετρος, το πάχος τοιχώματος και η ανοχή καθορίζουν τις παραμέτρους. Για κυλίνδρους και ειδικές μορφές υψηλής ακρίβειας, η κυκλικότητα και η διάμετρος ελέγχονται με βαθμονομημένα όργανα μέτρησης και καταγράφονται σε πρωτόκολλο.
Η κυλίνδρωση και η κυλίνδρωση λαμαρίνας χρησιμοποιούνται για:

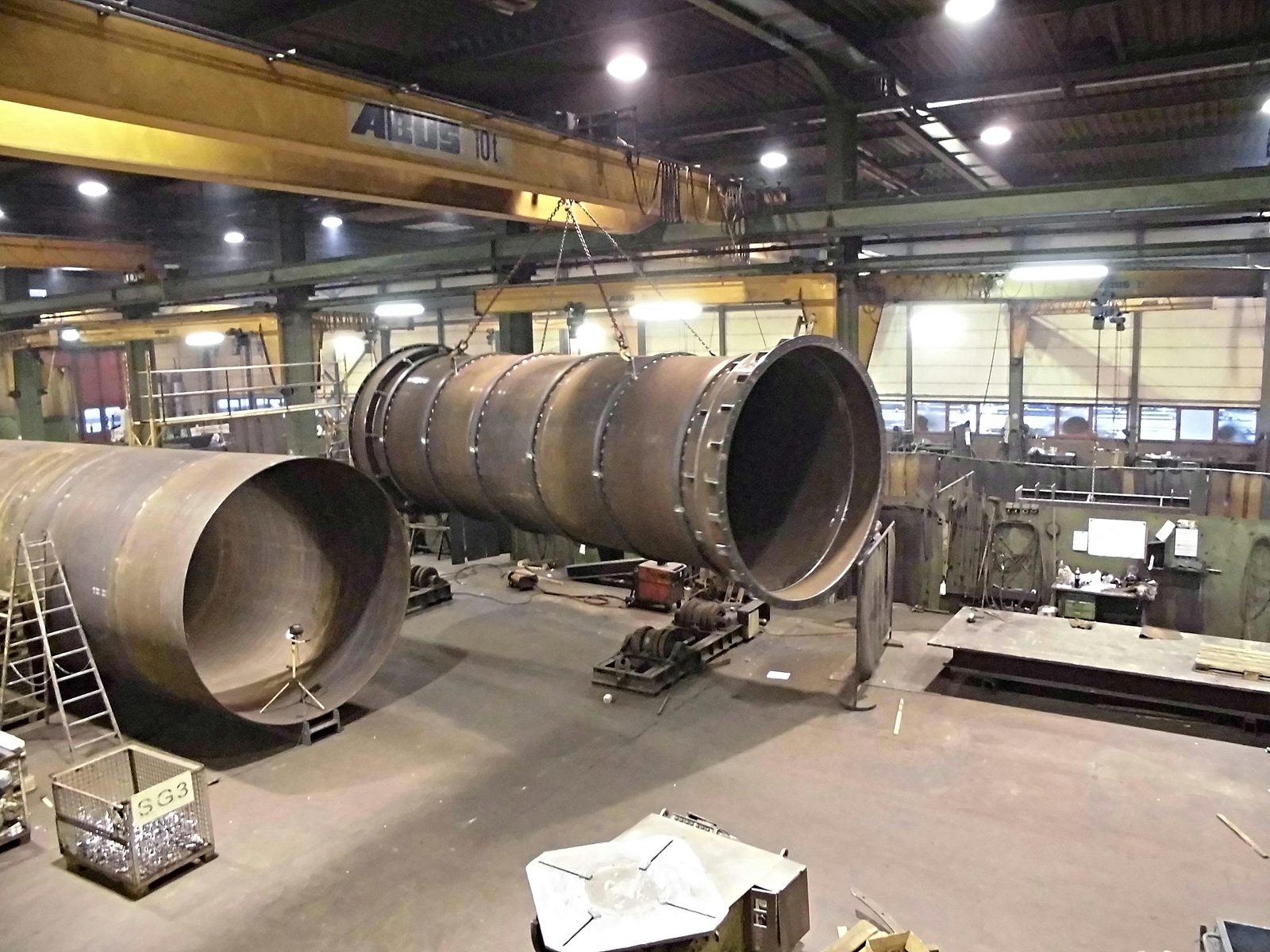

Κύλινδροι και ημικελύφη για κατασκευή δοχείων και δοχείων πίεσης
Κόλουροι κώνοι και τεμάχια μετάβασης για σιλό και χοάνες
Καμπύλες σωλήνων και καμπυλωτά τεμάχια για κατασκευή σωληνώσεων
Επενδύσεις προστασίας από φθορά από Hardox για εγκαταστάσεις επεξεργασίας
Δακτύλιοι και φλάντζες ως στάδιο προκατασκευής για συγκολλητές κατασκευές
Τα κυλινδρωμένα εξαρτήματα συγκολλούνται, κατεργάζονται και υφίστανται επιφανειακή επεξεργασία απευθείας στη μονάδα. Μετά την κυλίνδρωση ακολουθεί απευθείας η συγκόλληση, η αμμοβολή και η βαφή – χωρίς εξωτερική εφοδιαστική. Το σύστημα γερανού 2×25 t καθιστά δυνατό τον ασφαλή χειρισμό βαρέων λαμαρινών και κυλίνδρων μεγάλων διαστάσεων σε όλους τους τομείς παραγωγής. Για δοχεία πίεσης, κατασκευή σιλό και εγκαταστάσεις προστασίας από φθορά κατασκευάζονται εξαρτήματα σύμφωνα με το σχέδιο. Πάχη λαμαρίνας έως 120 mm και διάμετροι έως 8.000 mm είναι εφικτά, ακόμη και σε υλικά υψηλής αντοχής όπως ο Hardox και ο λεπτόκοκκος δομικός χάλυβας. Η τεκμηρίωση ποιότητας και τα πιστοποιητικά υλικών σύμφωνα με το DIN EN ISO 9001:2015 είναι διαθέσιμα για όλους τους τύπους παραγγελιών. Παραγωγή φασόν χωρίς ελάχιστες ποσότητες για μεμονωμένα τεμάχια και μικρές σειρές. Οι λαμαρίνες που παρέχονται από τον πελάτη επεξεργάζονται κατόπιν αιτήματος. Σύντομη μετάβαση στη συγκόλληση και στην επιφανειακή επεξεργασία στην ίδια μονάδα.
Άμεση μετάβαση σε συγκόλληση, κατεργασία και επιφάνεια
Τα κυλινδρωμένα εξαρτήματα μπορούν να συνεχιστούν στην ίδια μονάδα. Αυτό μειώνει τις διεπαφές και καθιστά την προμήθεια πιο προβλέψιμη για τους αγοραστές:

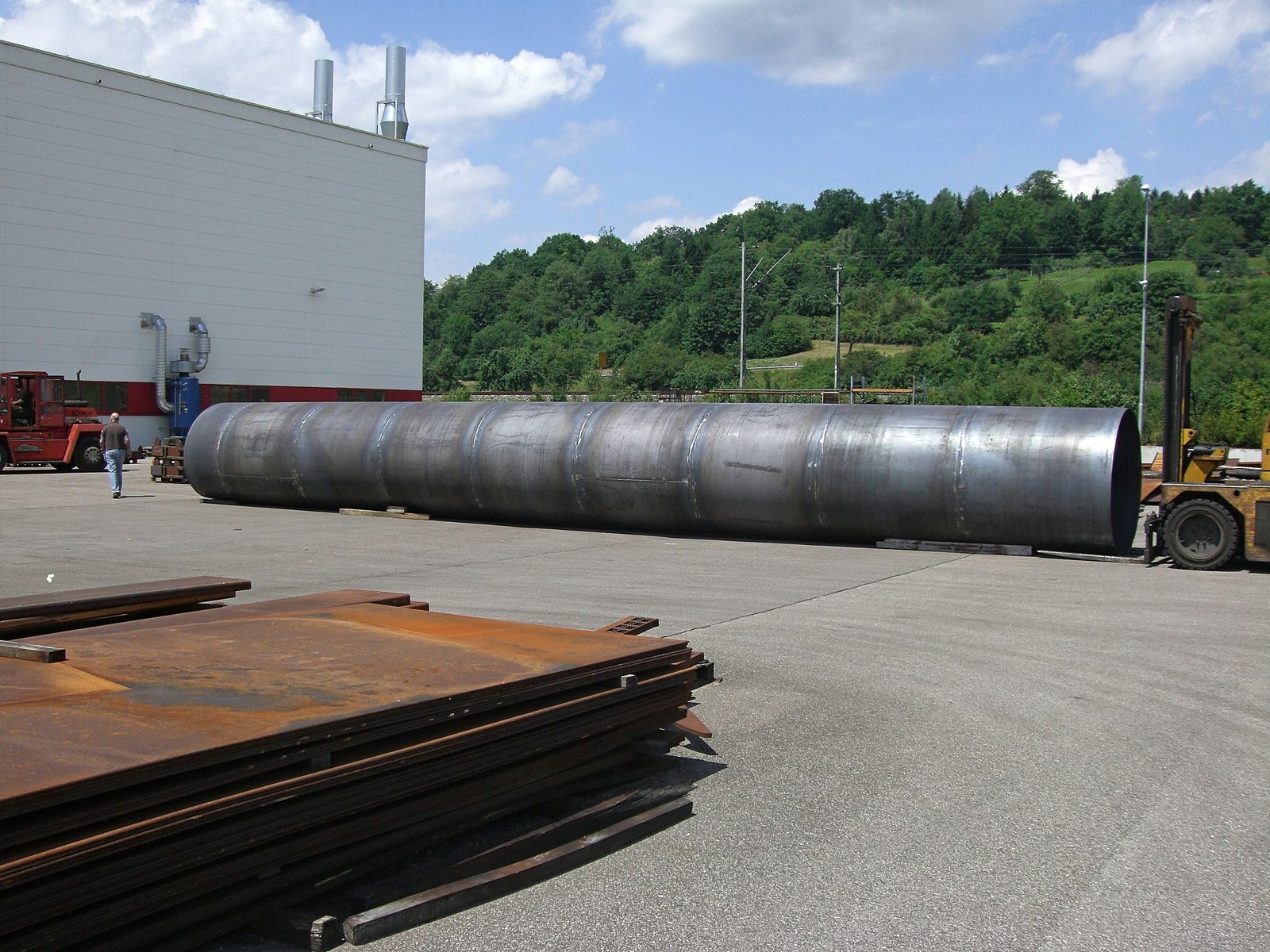

Συγκόλληση MAG, WIG και UP για κυλίνδρους, σωλήνες, δακτυλίους και χαλύβδινα συγκροτήματα
CNC κατεργασία μεγάλων τεμαχίων έως 50 t για επιφάνειες προσαρμογής, διατάξεις οπών και γεωμετρίες σύνδεσης
Αμμοβολή και βιομηχανική βαφή ως ενσωματωμένη επιφανειακή επεξεργασία
Συναρμολόγηση, ενδιάμεσος έλεγχος και εφοδιαστική βαρέων εξαρτημάτων μέσω συστήματος γερανού 2×25 t
Ανάλογα με το έργο επεξεργάζονται μεμονωμένα τεμάχια, μικρές σειρές και λαμαρίνες που παρέχονται από τον πελάτη. Τα πιστοποιητικά υλικού, τα πρωτόκολλα ελέγχου και η τεκμηρίωση ποιότητας συμφωνούνται ανά έργο.
Η Bock Maschinenbau προσφέρει κυλίνδρωση και κυλίνδρωση λαμαρίνας ως ενσωματωμένο μέρος της παραγωγής φασόν:
Πάχη λαμαρίνας έως 120 mm
Βαριές μηχανές κυλίνδρωσης για λαμαρίνες χάλυβα μεγάλων διαστάσεων.
Διάμετρος έως Ø 8.000 mm
Υλοποιούνται και πολύ μεγάλοι κύλινδροι και ειδικές μορφές.
Hardox και ειδικοί χάλυβες
Οι ανθεκτικοί στη φθορά χάλυβες επεξεργάζονται σύμφωνα με τις προδιαγραφές του πελάτη.
Καμία ελάχιστη ποσότητα
Μεμονωμένα τεμάχια, πρωτότυπα και τεμάχια σειράς κατασκευάζονται εξίσου.
DIN EN ISO 9001:2015
Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη διαχείριση υλικών.
Στρογγυλοκύλινδρο (κάμψη) για την περιοχή
Κατασκευαστές δοχείων, συσκευών και σωλήνων από την περιοχή της Στουτγάρδης και ολόκληρη την περιοχή DACH αναθέτουν σε εμάς στο Lorch την κύλιση δακτυλίων, κώνων και κυλίνδρων έως Ø 8.000 mm — επίσης σε ανοξείδωτο χάλυβα και Hardox.
Συχνές ερωτήσεις για την κυλίνδρωση και την κυλίνδρωση λαμαρίνας
Μέχρι ποια διάμετρο και ποιο πάχος λαμαρίνας μπορείτε να κυλινδρώσετε;
Κυλινδρώνουμε διαμέτρους έως Ø 8.000 mm και πάχη λαμαρίνας έως 120 mm (S235). Σε χάλυβες υψηλότερης αντοχής όπως ο Hardox και ο λεπτόκοκκος δομικός χάλυβας, το μέγιστο πάχος μειώνεται ανάλογα με την αντοχή. Τέσσερις μηχανές κυλίνδρωσης 3 κυλίνδρων καλύπτουν την περιοχή από Ø 300 mm.
Ανάλογα με τη μηχανή κυλινδρώνουμε από Ø 300 mm. Η μικρότερη εφικτή διάμετρος καθορίζεται από τη διάμετρο των κυλίνδρων – για συμπαγή, παχύτοιχα τεμάχια χρησιμοποιούμε τη μηχανή που είναι σχεδιασμένη γι' αυτό.
Μπορείτε να κυλινδρώσετε και κώνους και κωνικές μορφές;
Ναι. Μέσω λοξά προσαγόμενων κυλίνδρων κατασκευάζουμε κόλουρους κώνους και κωνικά κελύφη – όχι μόνο κυλινδρικές μορφές. Επίσης κυλινδρώνουμε δακτυλίους, ημικελύφη και καμπύλες σωλήνων σύμφωνα με το σχέδιο.
Πώς αντιμετωπίζετε την ελαστική επαναφορά των χαλύβων υψηλής αντοχής;
Ο λεπτόκοκκος δομικός χάλυβας και ο Hardox παρουσιάζουν μεγαλύτερη ελαστική επαναφορά μετά την κυλίνδρωση. Το αντισταθμίζουμε με προσαρμοσμένη προσαγωγή (υπερκάμψη) και ελέγχουμε την ακτίνα, την κυκλικότητα και την ανοχή ανά έργο – έτσι τηρούνται αξιόπιστα στενές ανοχές ακόμη και σε ειδικούς χάλυβες.
Παραμένει μια ίσια άκρη στα άκρα της λαμαρίνας;
Χωρίς πρόκαμψη θα παρέμενε στην αρχή και στο τέλος ένα ίσιο υπόλοιπο. Κυλινδρώνουμε τα άκρα, ώστε οι κύλινδροι και τα κελύφη να κλείνουν με ακρίβεια διαστάσεων περιμετρικά και να μπορούν να συγκολληθούν καθαρά.
Παρέχετε πιστοποιητικά υλικού;
Ναι. Κατόπιν αιτήματος ή σύμφωνα με τις απαιτήσεις του έργου παρέχουμε πιστοποιητικά υλικού κατά EN 10204. Η παραγωγή πραγματοποιείται σύμφωνα με το DIN EN ISO 9001:2015 με αδιάλειπτη ιχνηλασιμότητα υλικών.
