Zakružování válcování plechů kooperační výroba. Bock Maschinenbau nabízí zakružování a válcování plechů až do 120 mm tloušťky plechu a Ø 8 000 mm. Ocel, Hardox, nerezová ocel a jemnozrnná konstrukční ocel se tvarují do válců, kuželů a speciálních tvarů podle výkresu. Kooperační výroba v lokalitě Lorch, Baden-Württemberg.
Zakružování válců, trubek, prstenců a skořepin podle stroje, materiálu a geometrie dílce.
4–120 mm
Tloušťky materiálu od tenčích plechů až po těžké hrubé plechy; maximální hodnoty závisí na materiálu.
Do délky 3 150 mm
Délky válcování až do 3 150 mm pro velkoformátové výpalky plechů a těžké tvářené dílce.
4 zakružovací stroje
Čtyři 3válcové zakružovací stroje pro různé rozsahy průměrů, tlouštěk a délek.
Přímé další zpracování
Svařování, CNC obrábění, pískování a lakování mohou navazovat bez externího rozhraní.
Výroba podle výkresu
Průměr, kruhovitost, polohy svarů a dokumentace se sladí a kontrolují podle projektu.
Zakružování a válcování plechů – kapacita strojů

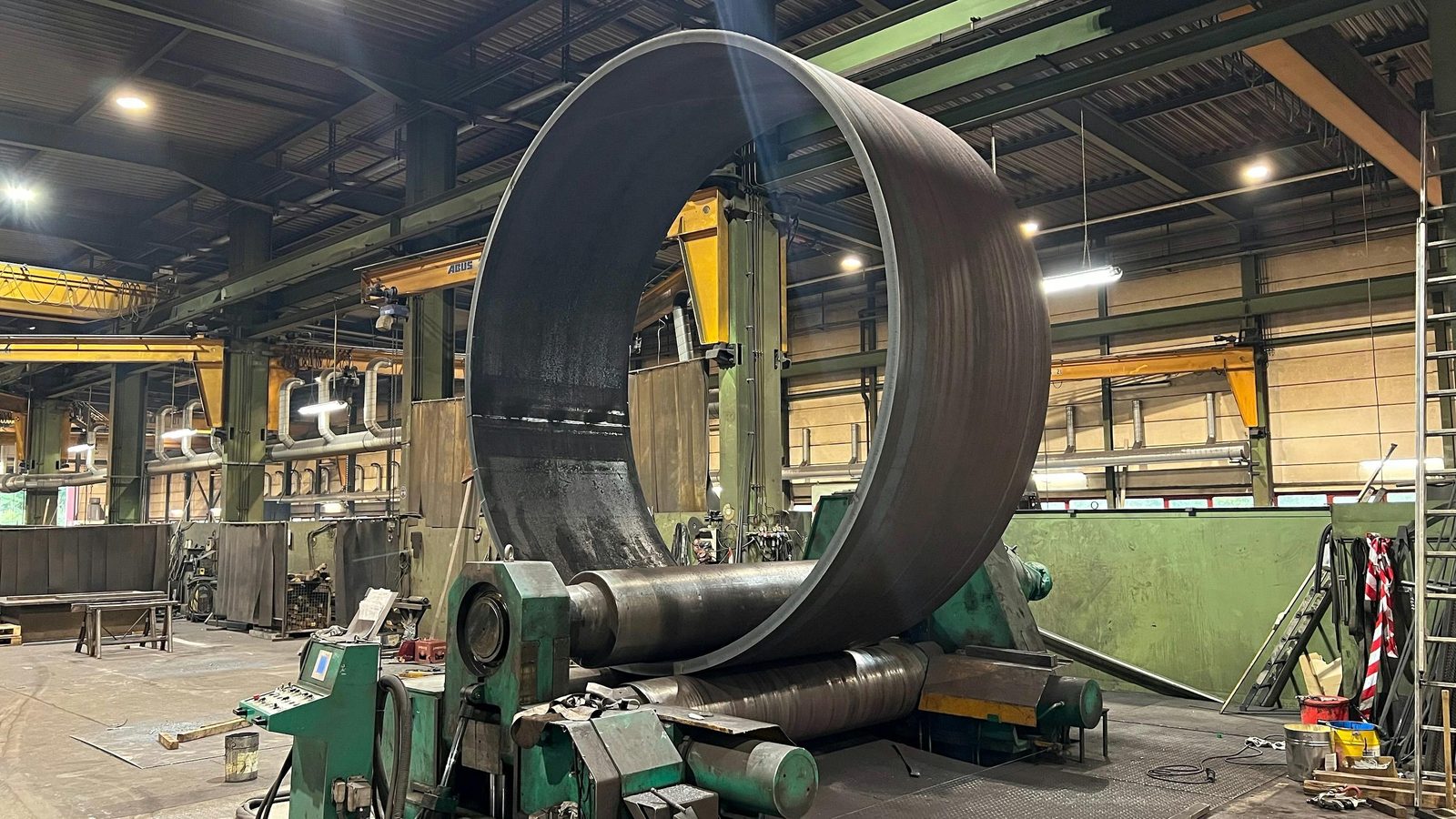

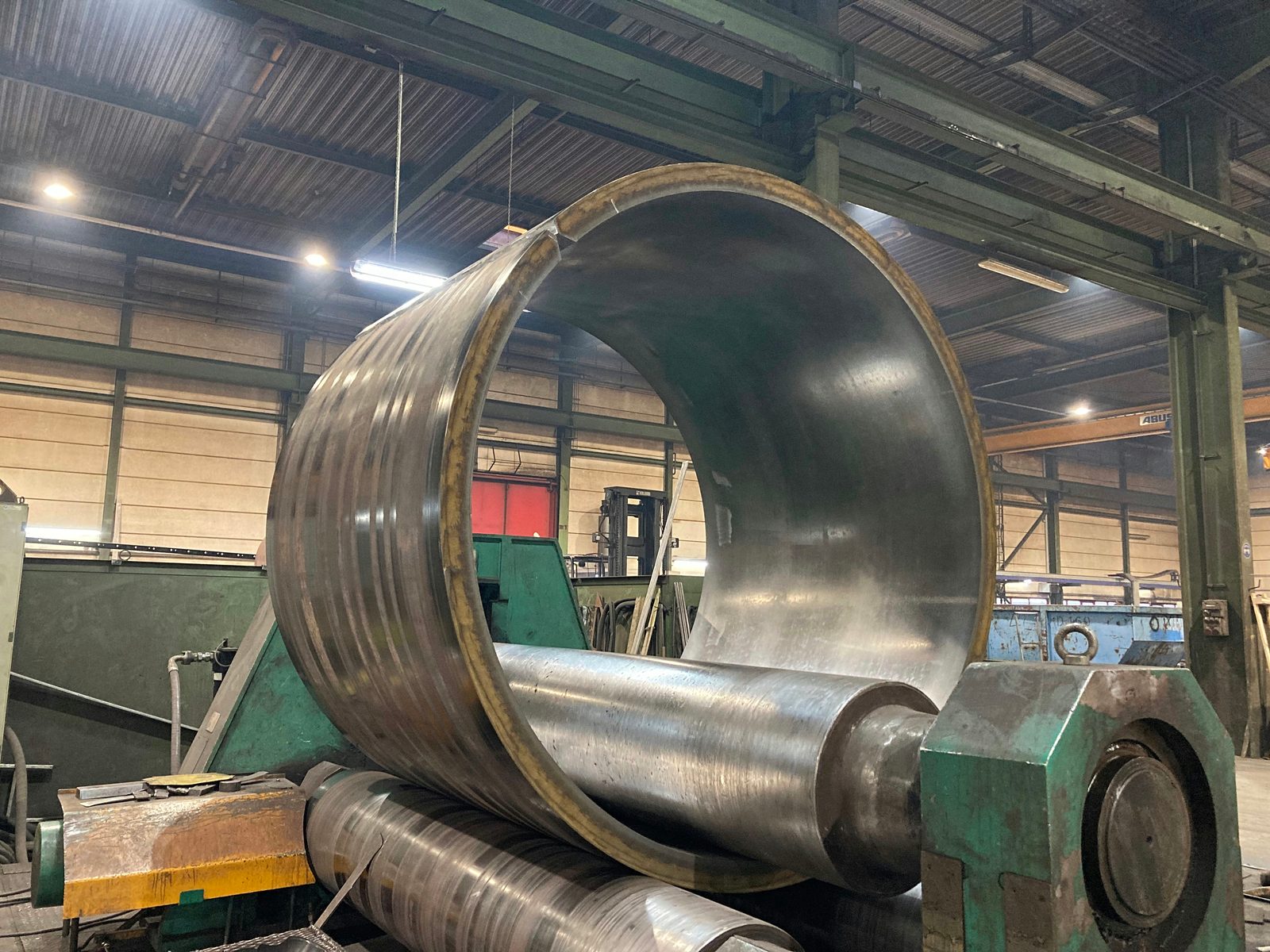

Zakružování ve společnosti Bock probíhá na těžkých 3válcových zakružovacích strojích. Lze ohýbat tloušťky plechu až do 120 mm u oceli S235. U vysokopevnostních ocelí, jako jsou Hardox a jemnozrnná konstrukční ocel, se maximální tloušťka plechu snižuje úměrně pevnosti materiálu.
Realizují se průměry až do Ø 8 000 mm. Válce, poloskořepiny, kužely a speciální tvary podle výkresu jsou standardní službou. Vlastní sklad materiálu a jeřábový provoz s 2×25 t umožňují bezpečnou manipulaci s těžkými polotovary.
Ohnuté dílce se předávají přímo do výroby svařovaných sestav – vše z jedné ruky v Lorchu.
Výsledek ohýbání se kontroluje podle výkresu: průměr, kruhovitost a polohy svarů se kontrolují kalibrovanými měřidly. Pro vysoce přesné válce a speciální tvary se vypracovávají rozměrové protokoly a přikládají k rozsahu dodávky.
Ohnuté dílce z Hardoxu a jemnozrnné konstrukční oceli vyžadují přizpůsobené parametry ohýbání, protože tyto materiály vykazují vyšší míru zpětného odpružení. Díky dlouholetým zkušenostem s těmito materiály lze ve společnosti Bock spolehlivě dodržet i úzké rádiusy ohybu a úzké tolerance u speciálních ocelí.
Po zakružování lze dílce přímo svařovat, obrábět, otryskávat a lakovat – vše ve stejném výrobním provozu v Lorchu. Kooperační výroba probíhá podle DIN EN ISO 9001:2015 s úplnou sledovatelností materiálu a dokumentovaným zajištěním kvality.
Pro posouzení proveditelnosti jsou rozhodující průměr, tloušťka plechu a délka. V lokalitě Lorch je k dispozici několik 3válcových zakružovacích strojů:
Stroj
Průměr Ø
Tloušťka plechu
Délka válcování

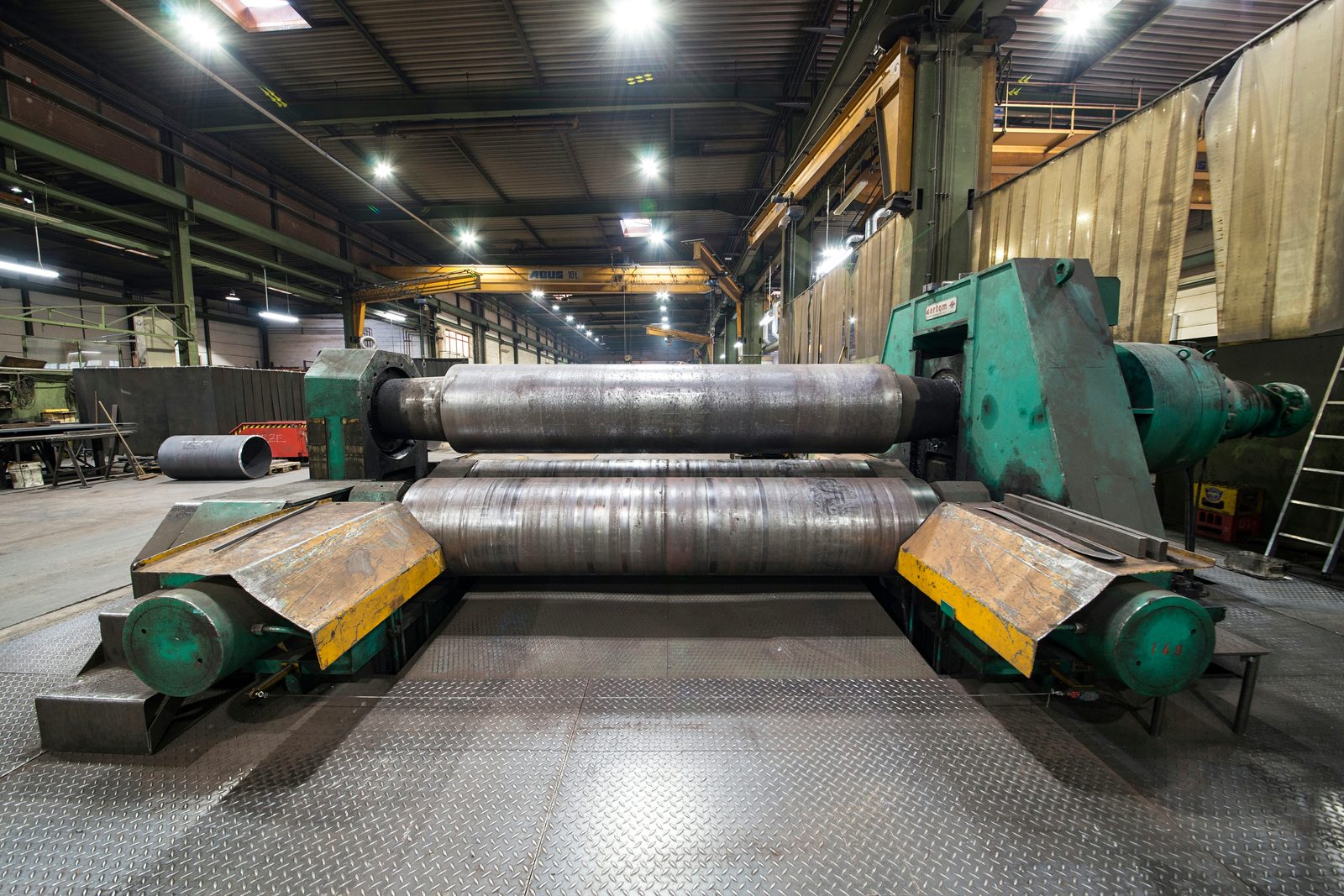

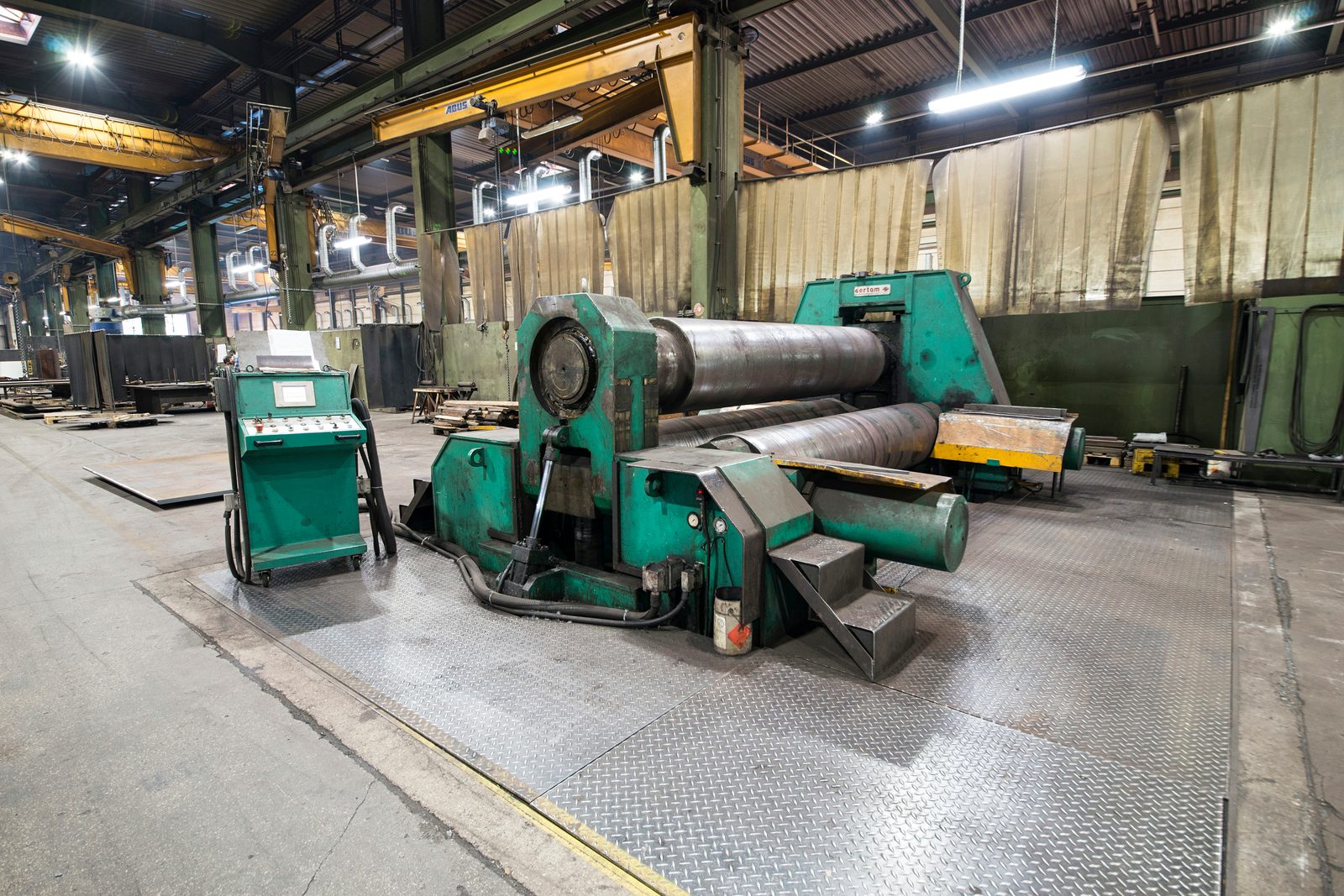

Sertom · Zakružovačka
Ø 400–8 000 mm
8–120 mm
až 3 050 mm

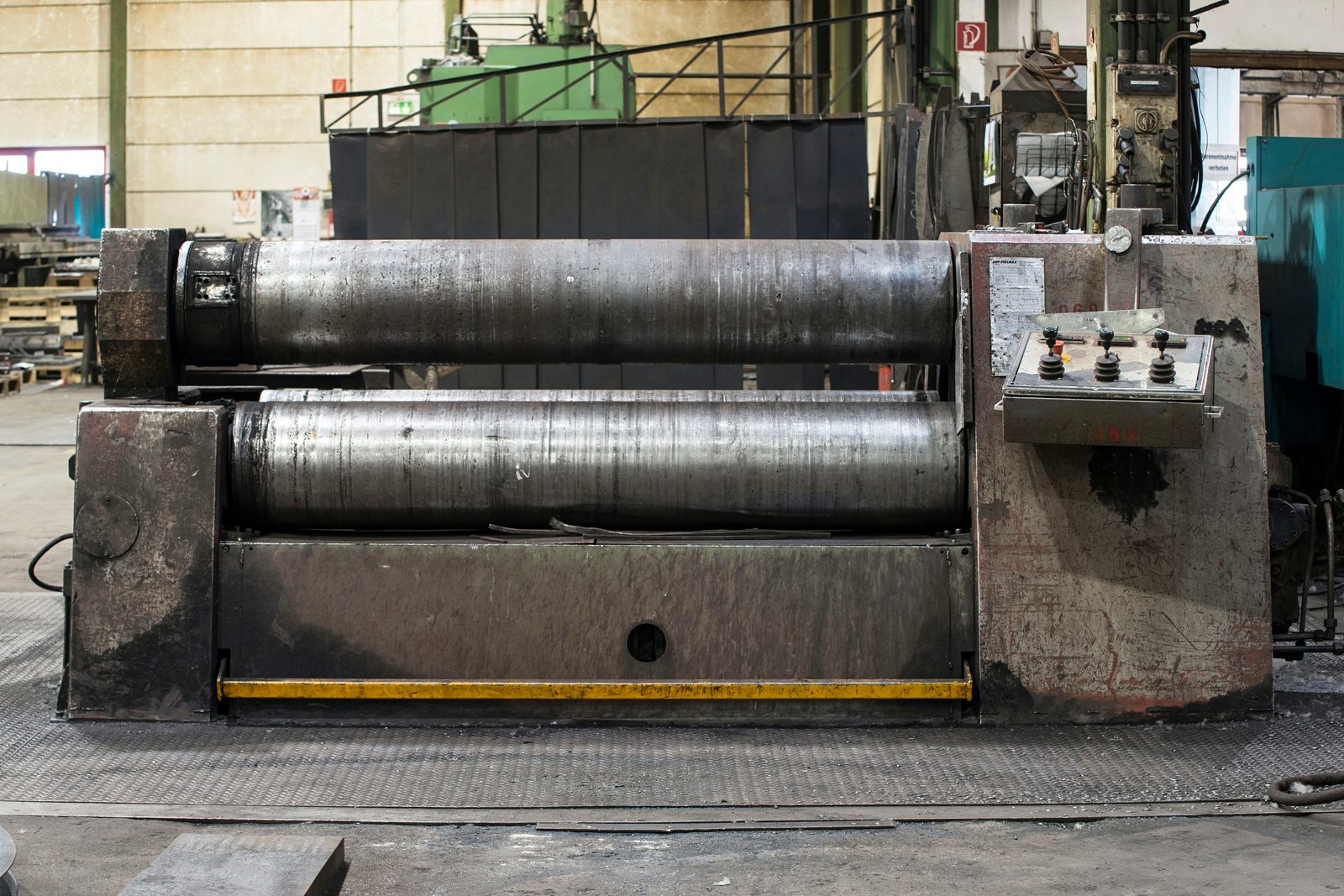

SMT-Pullmax Kumla · Zakružovačka
Ø 400–6 000 mm
4–60 mm
až 2 000 mm

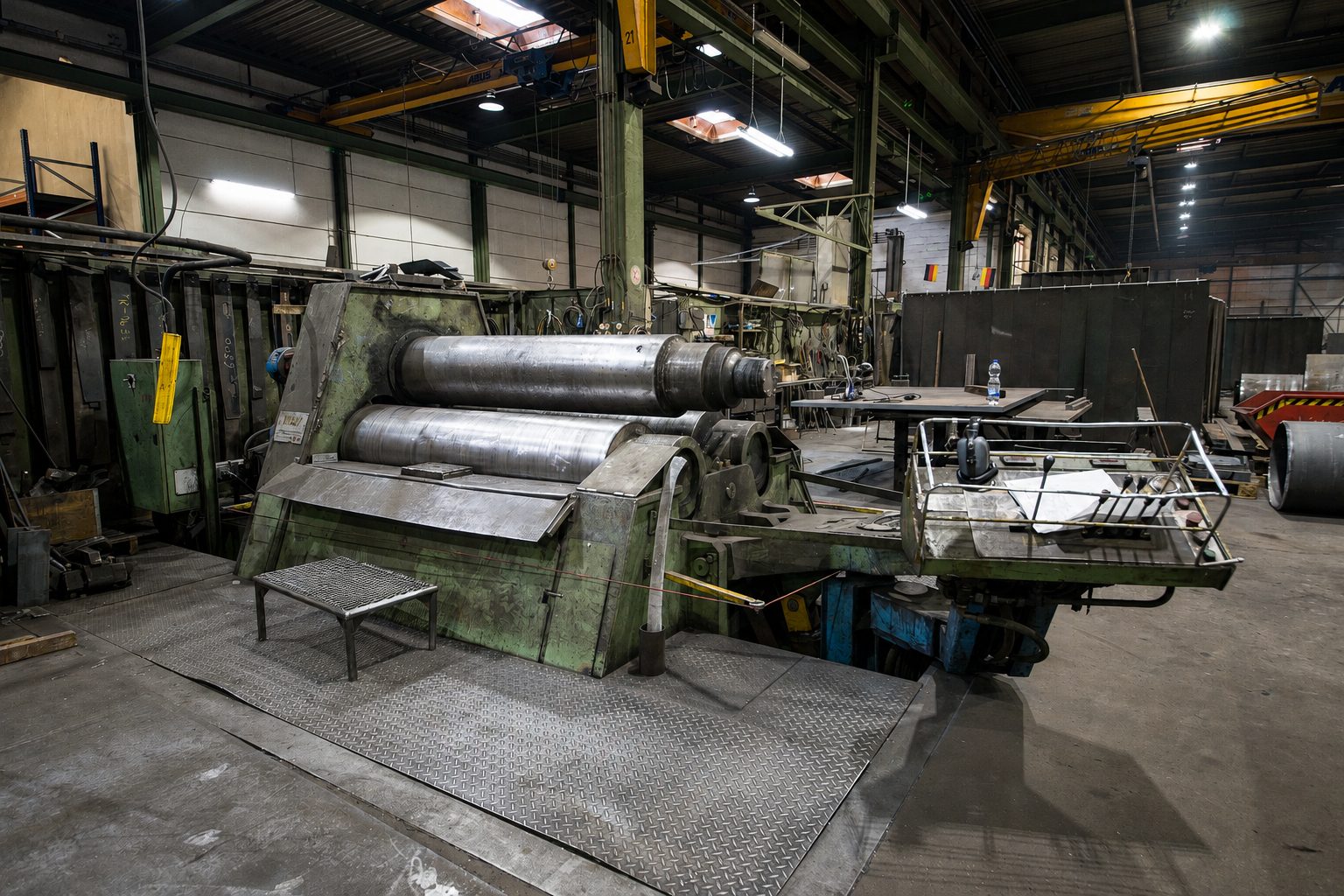

Davi 20485 · Zakružovačka
Ø 340–6 000 mm
8–80 mm
až 2 000 mm

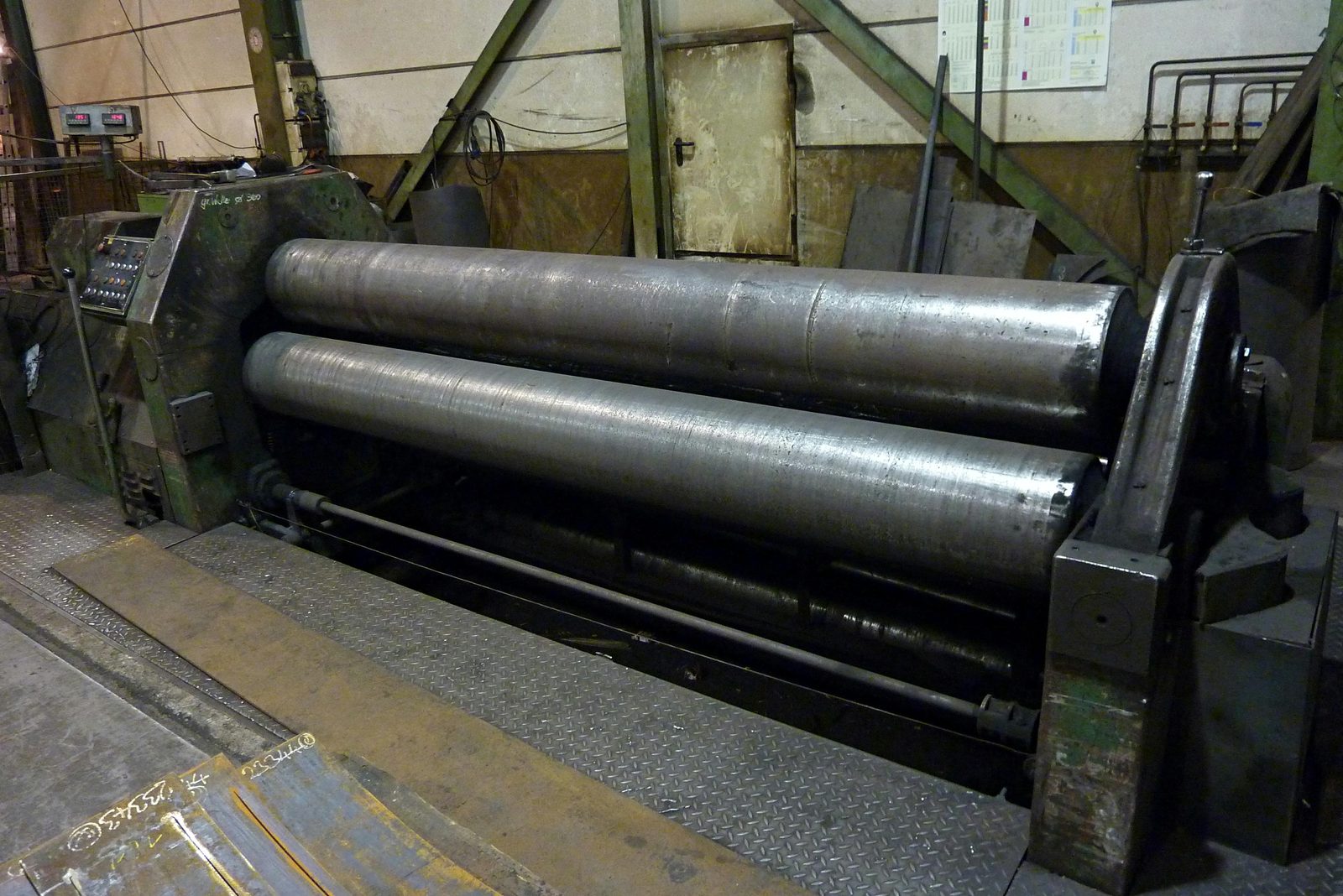

Wilhelmsburger DWV · Zakružovačka
Ø 300–5 000 mm
4–30 mm
až 3 150 mm
Hodnoty závisejí na stroji a materiálu. U Hardoxu, nerezové oceli nebo jemnozrnné konstrukční oceli posuzujeme zpětné odpružení, rádius, kruhovitost a toleranci podle projektu na základě vašeho výkresu.
Ať přinesete cokoli — vhodný zakružovací stroj se vždy najde
Čtyři výše uvedené stroje mají záměrně odlišné optimální oblasti použití. Společně pokrývají Ø 300 až 8 000 mm a 4 až 120 mm tloušťky plechu — od tenkostěnného malého válce až po plášť XXL, z oceli, jemnozrnné konstrukční oceli, nerezové oceli a Hardoxu. Žádný dílec tak nepropadne mezi stroji — zde je vhodný zakružovací stroj pro každý úkol.

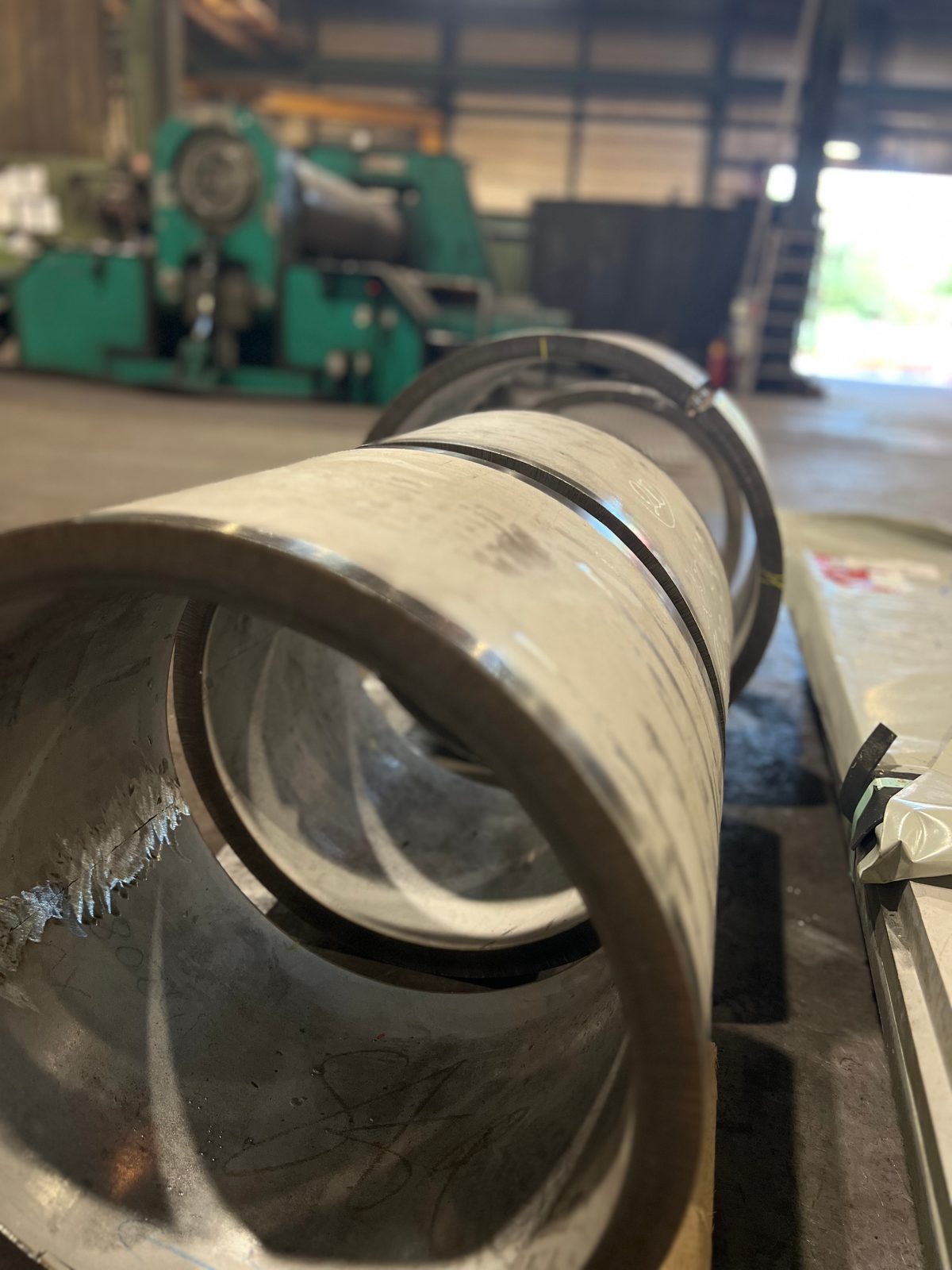

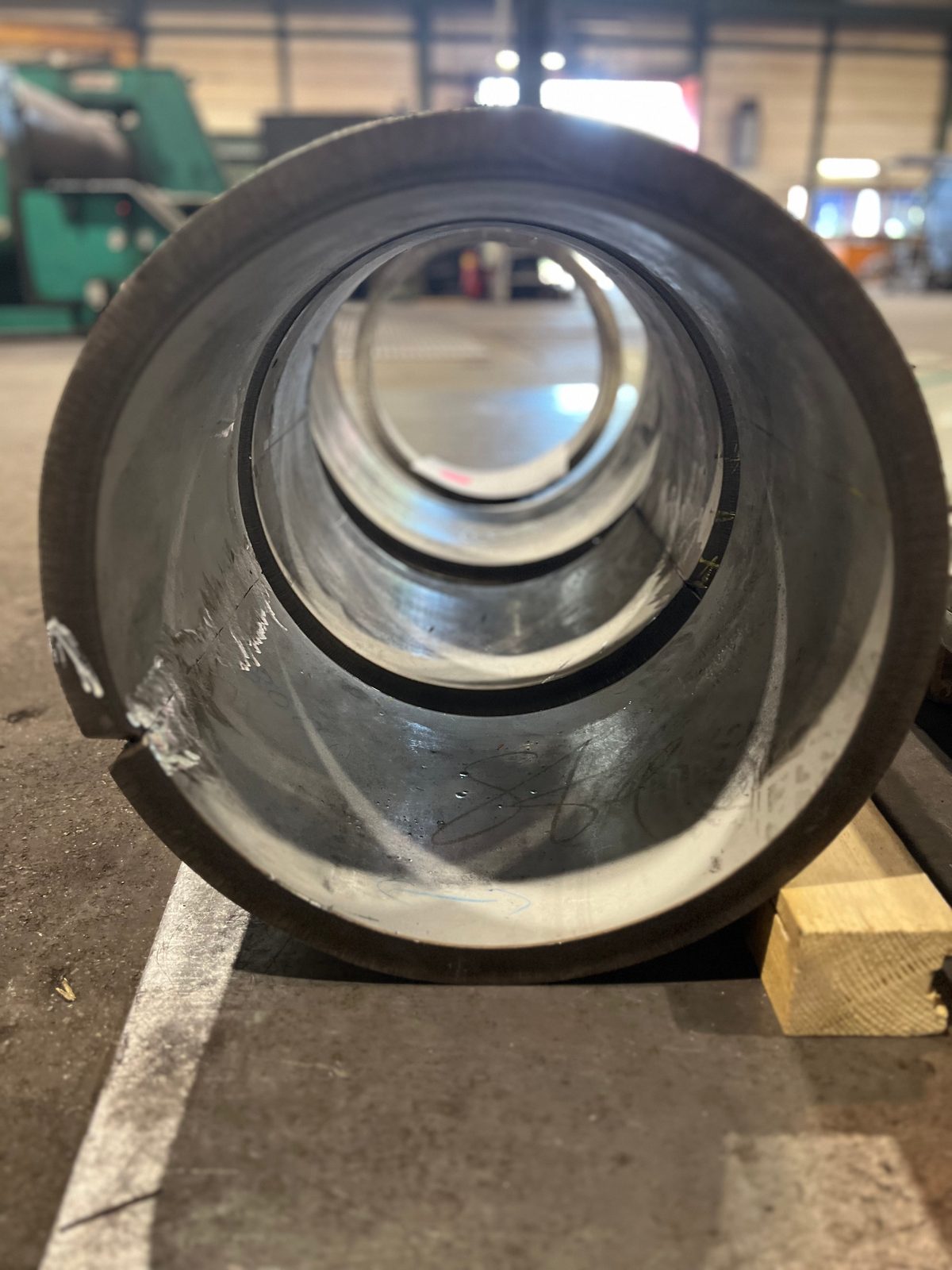

Malé & silnostěnné
Malý rádius při velké tloušťce stěny — náročná kombinace.
Davi 20485 · Zakružovačka
např. kompaktní silnostěnná trubková tělesa, prstence a pouzdra

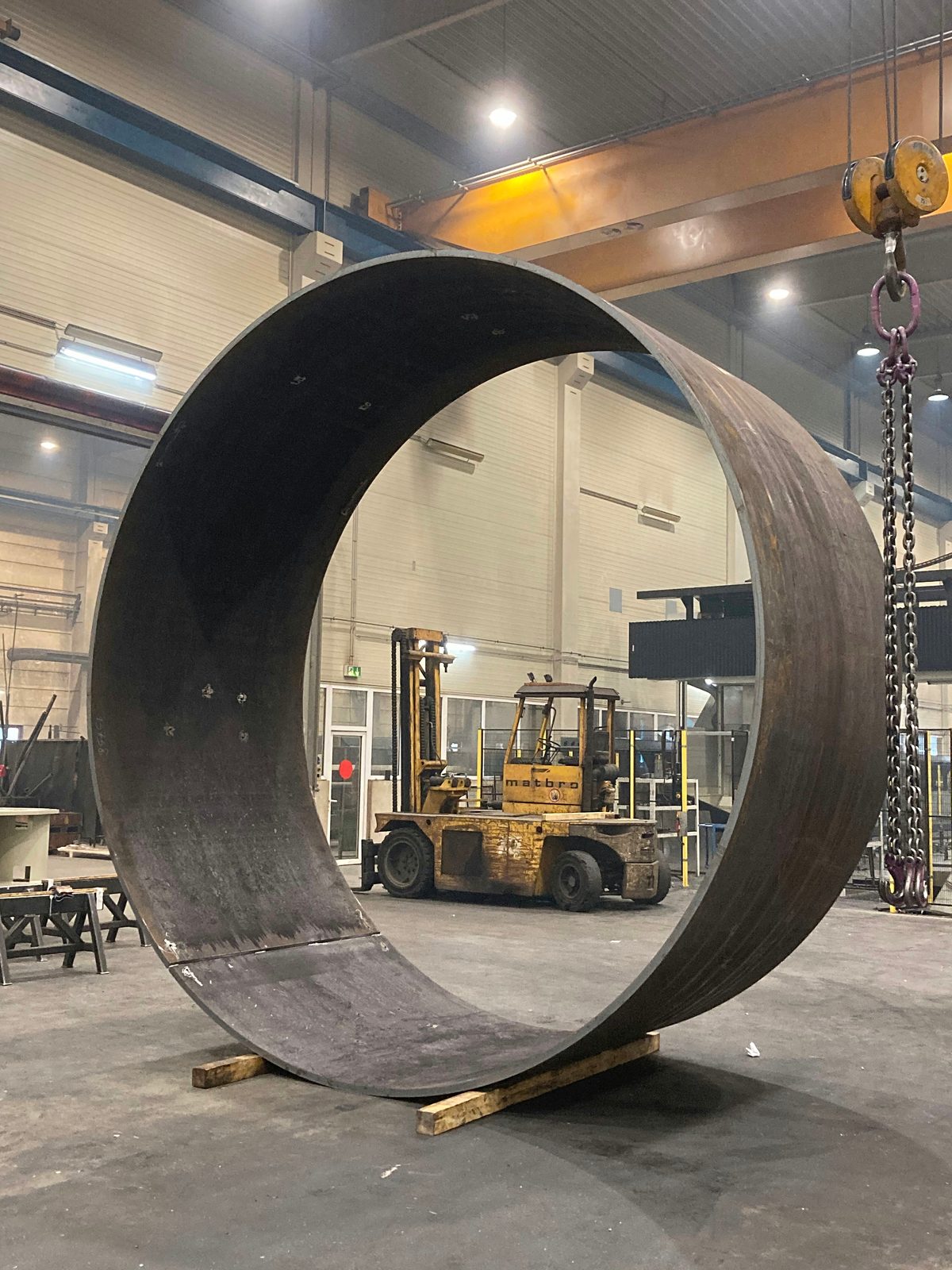

Velké & těžké (XXL)
Největší průměr se setkává s nejsilnějším hrubým plechem.
Sertom · Zakružovačka
např. pláště sil, lubky nádrží a násypky až do Ø 8 000 mm
Tenkostěnné & dlouhé
Tenké plechy po celé délce pásu, při nejmenším průměru.
Wilhelmsburger DWV · Zakružovačka
např. dlouhé tenkostěnné válce a malé prstence
Velké & středně těžké
Velký průměr při střední tloušťce stěny — flexibilní univerzál.
SMT-Pullmax Kumla · Zakružovačka
např. pláště nádrží a lubky ve středním rozsahu tlouštěk
A v každém tvaru

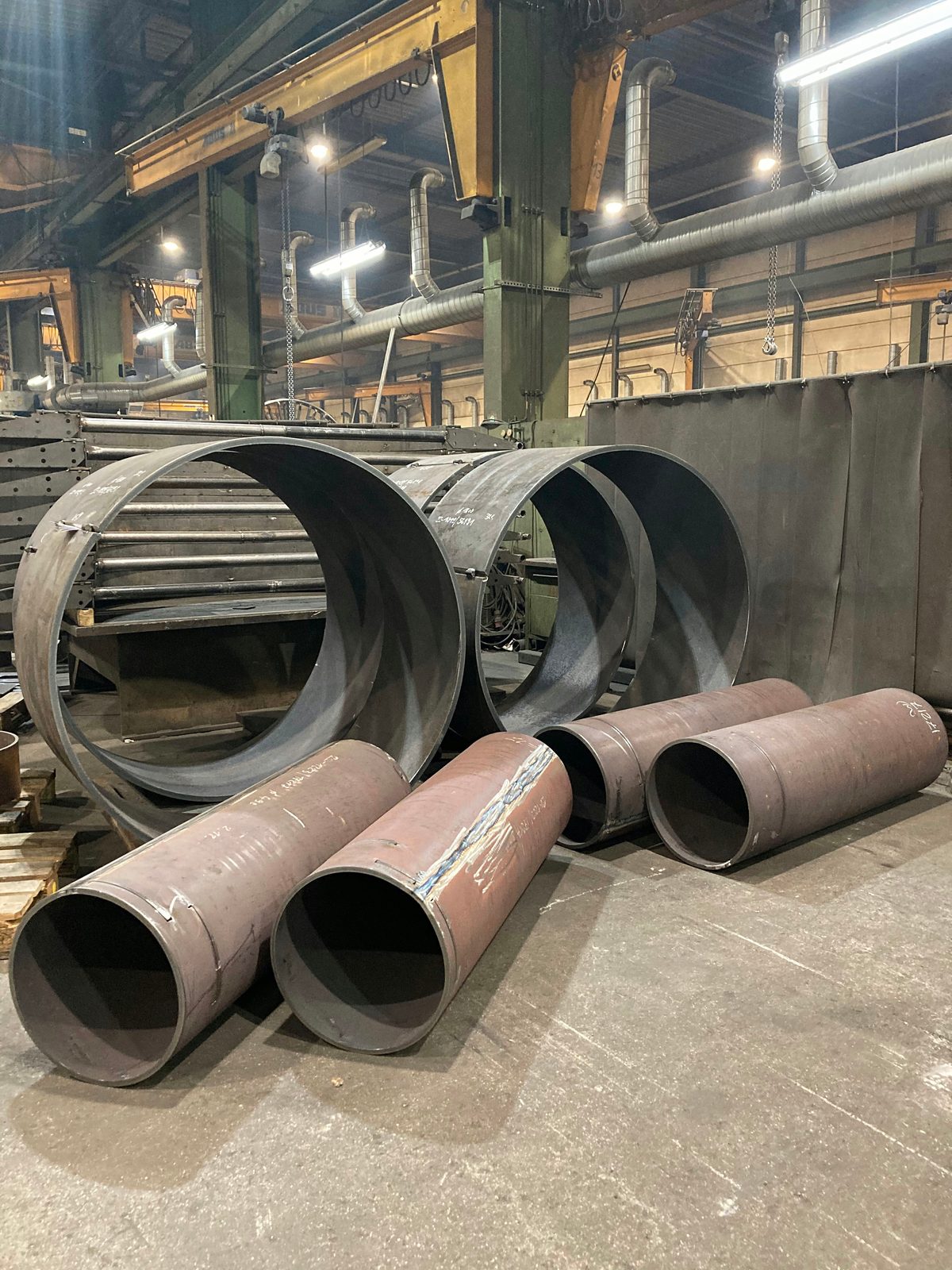

Válce & lubky
Kužely & komolé kužely
Prstence & příruby
Poloskořepiny
Trubkové oblouky & kolena
Speciální tvary podle výkresu
Princip tří válců a zpětné odpružení – odborné znalosti o válcování plechů

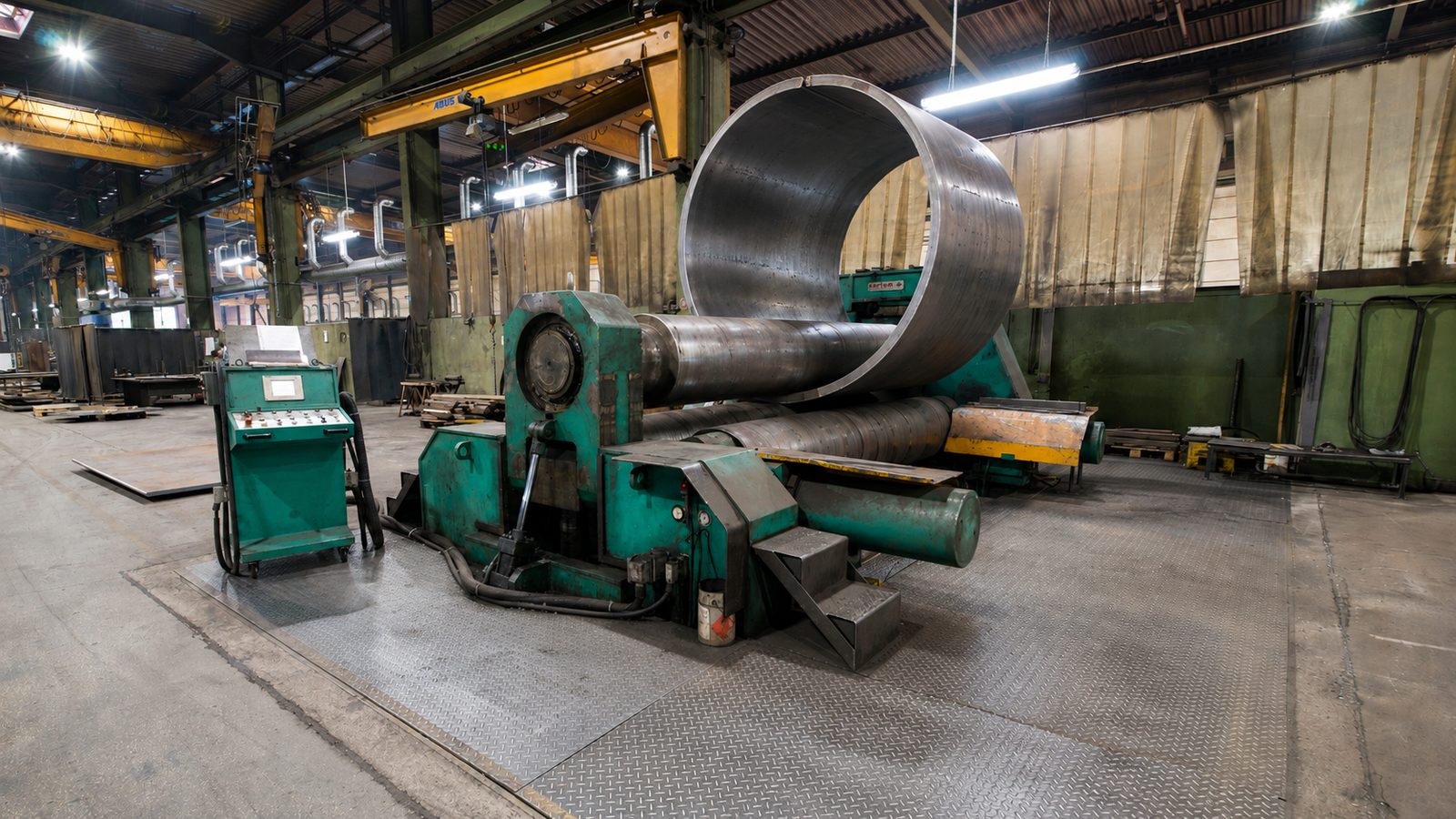

Zakružování (válcování) je technologie tváření za studena: plech prochází mezi třemi válci a jejich přísuvem se postupně tvaruje do požadovaného zakřivení. Pro rozměrově přesný, kruhový výsledek je rozhodujících několik procesních detailů:
Předohnutí hrany (náběhová oblast) – bez předohnutí by na začátku a konci plechu zůstala rovná zbytková hrana. Konce naválcujeme, aby se válce a lubky po celém obvodu rozměrově přesně uzavřely.
Zpětné odpružení vysokopevnostních ocelí – jemnozrnná konstrukční ocel a Hardox se po válcování více vracejí zpět. Válce se proto přistaví těsněji (přeohnou), aby se spolehlivě dosáhlo cílového průměru.
Tváření za studena bez tepelného ovlivnění – válcuje se za studena, bez tepelně ovlivněné oblasti a bez deformace struktury. Možné ohybové rádiusy se řídí tloušťkou plechu, pevností a směrem válcování (rámec: DIN 6935, ohýbání plochých ocelových výrobků za studena).

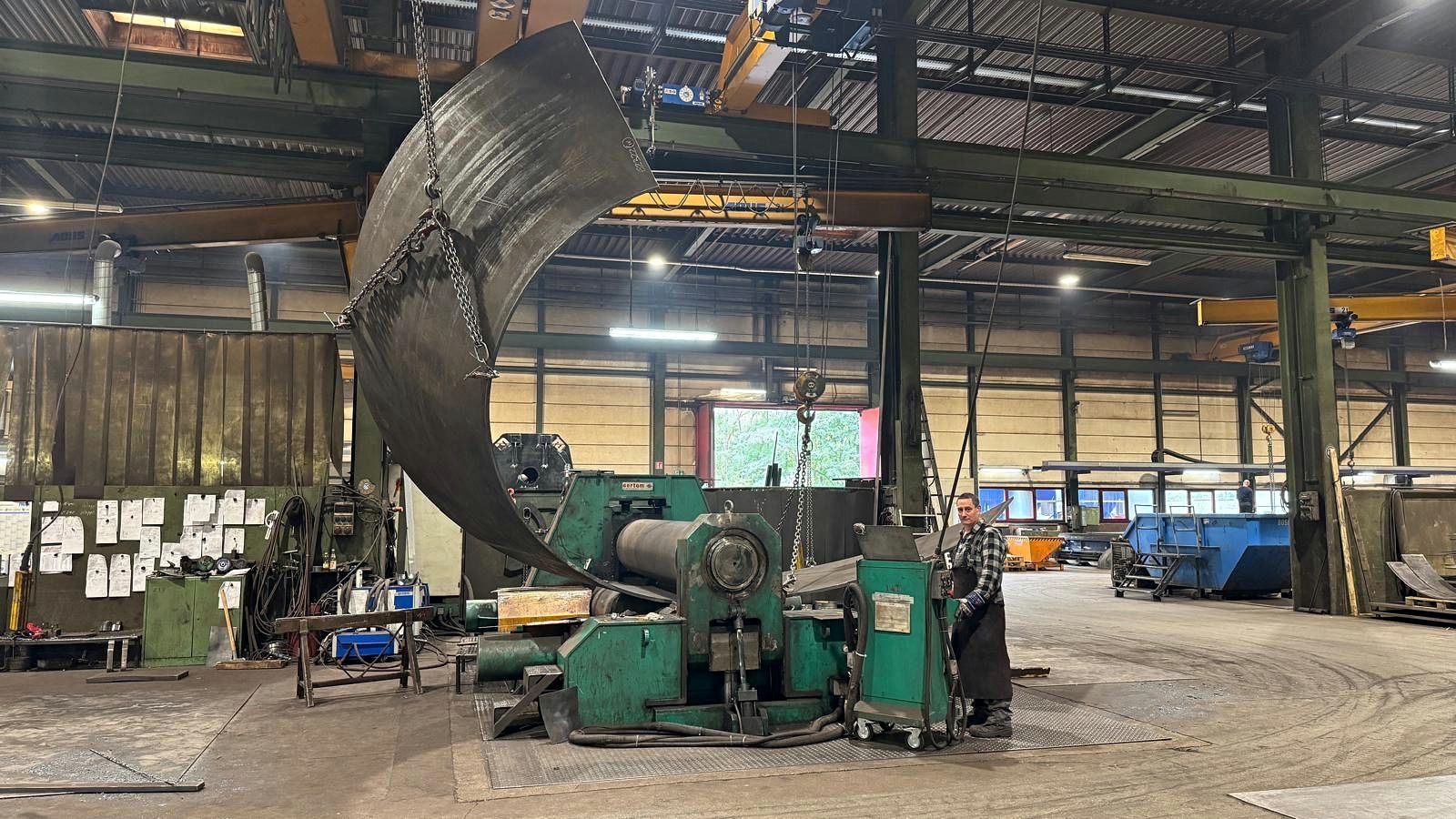

Válcování kuželů – šikmým přistavením válců vznikají komolé kužely a kuželové lubky, nejen válcové tvary.
Minimální průměr podle stroje – nejmenší dosažitelný průměr je určen průměrem válce; podle stroje válcujeme od Ø 300 mm.
Přísuv válců, předohnutí a kompenzaci zpětného odpružení sladíme podle projektu na základě vašeho výkresu – materiál, průměr, tloušťka stěny a tolerance určují parametry. U vysoce přesných válců a speciálních tvarů se kruhovitost a průměr kontrolují kalibrovanými měřidly a protokolují.

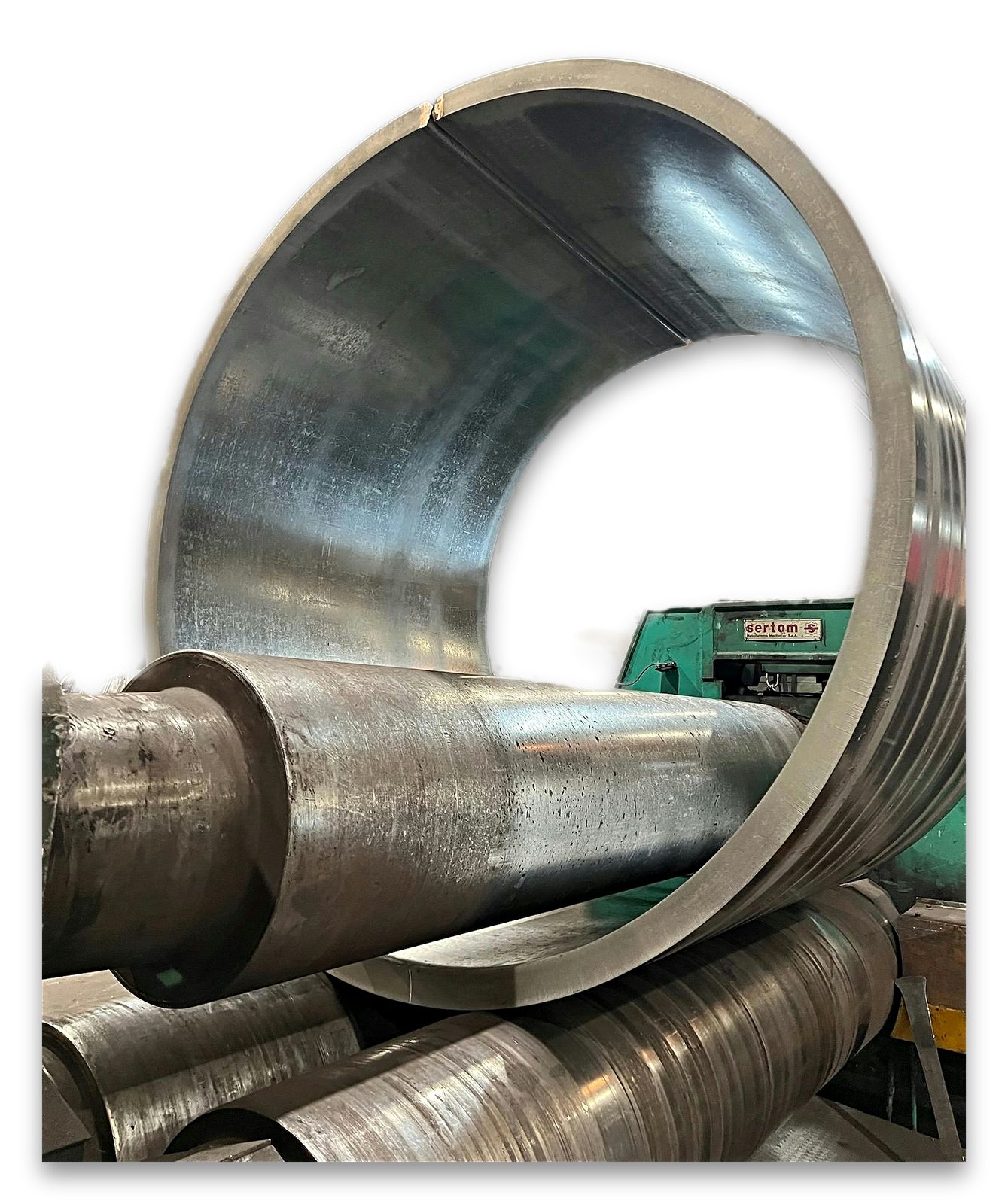

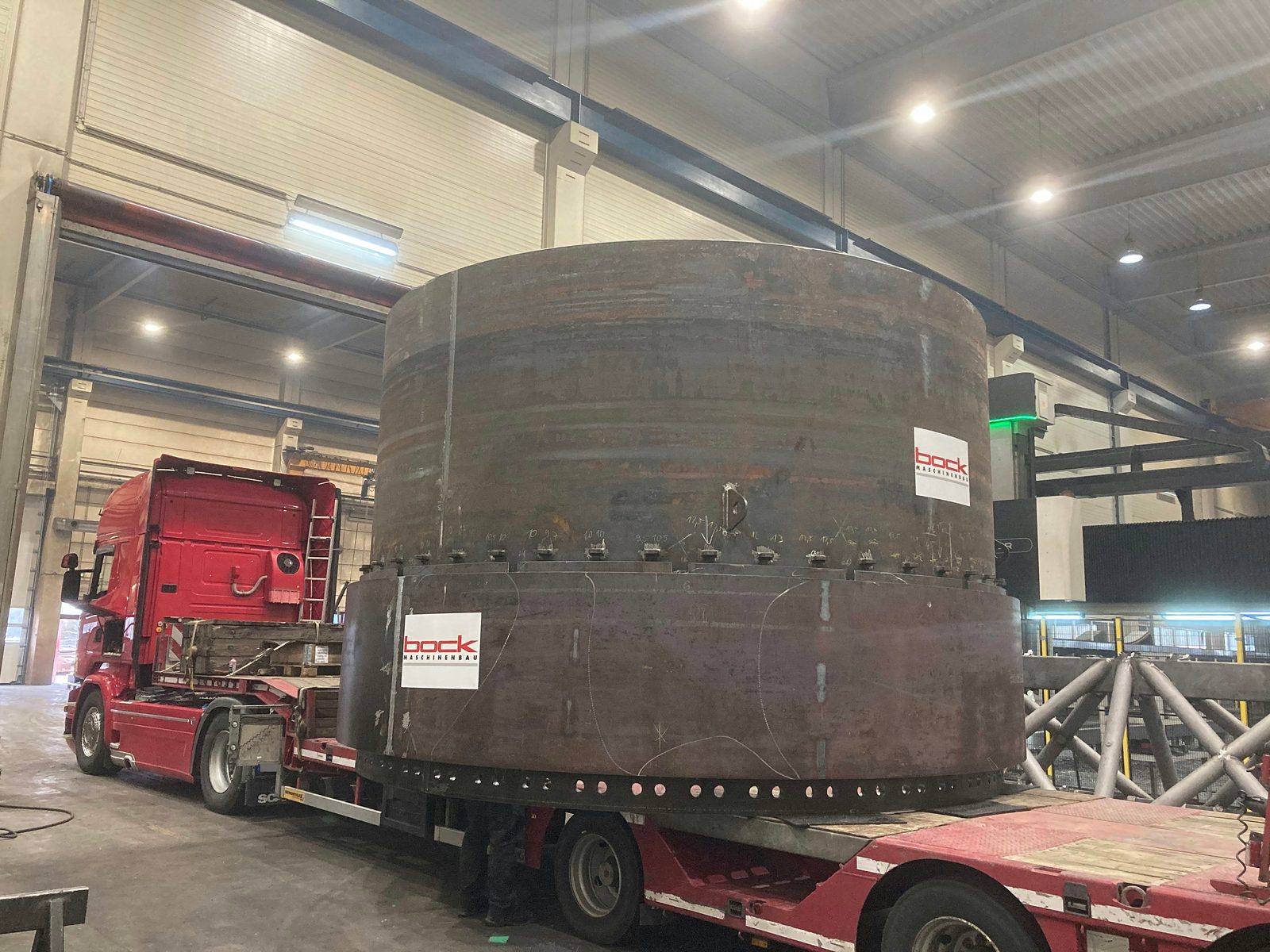

Válce a poloskořepiny pro výrobu nádrží a tlakových nádob

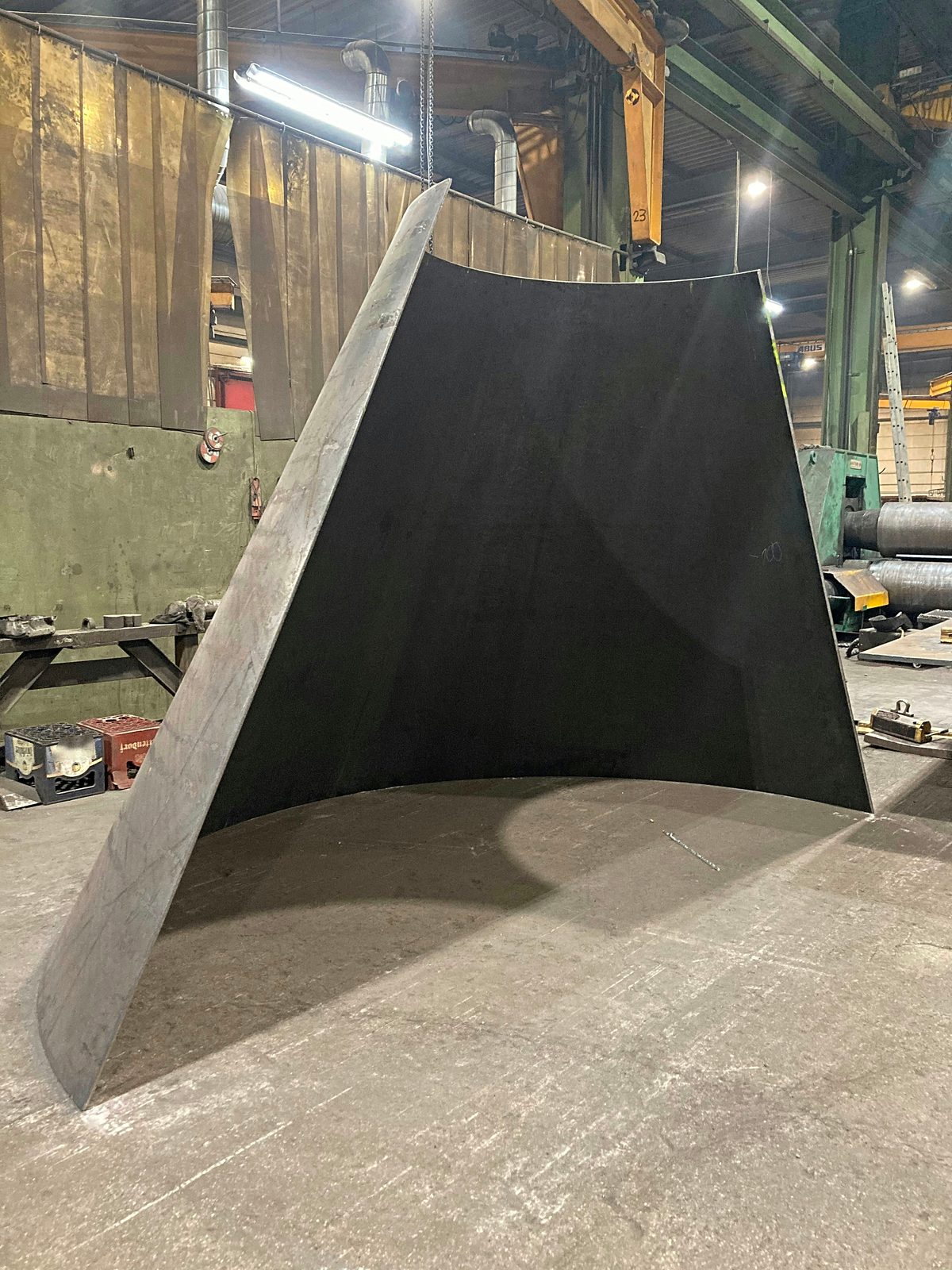

Komolé kužely a přechodové kusy pro sila a násypky

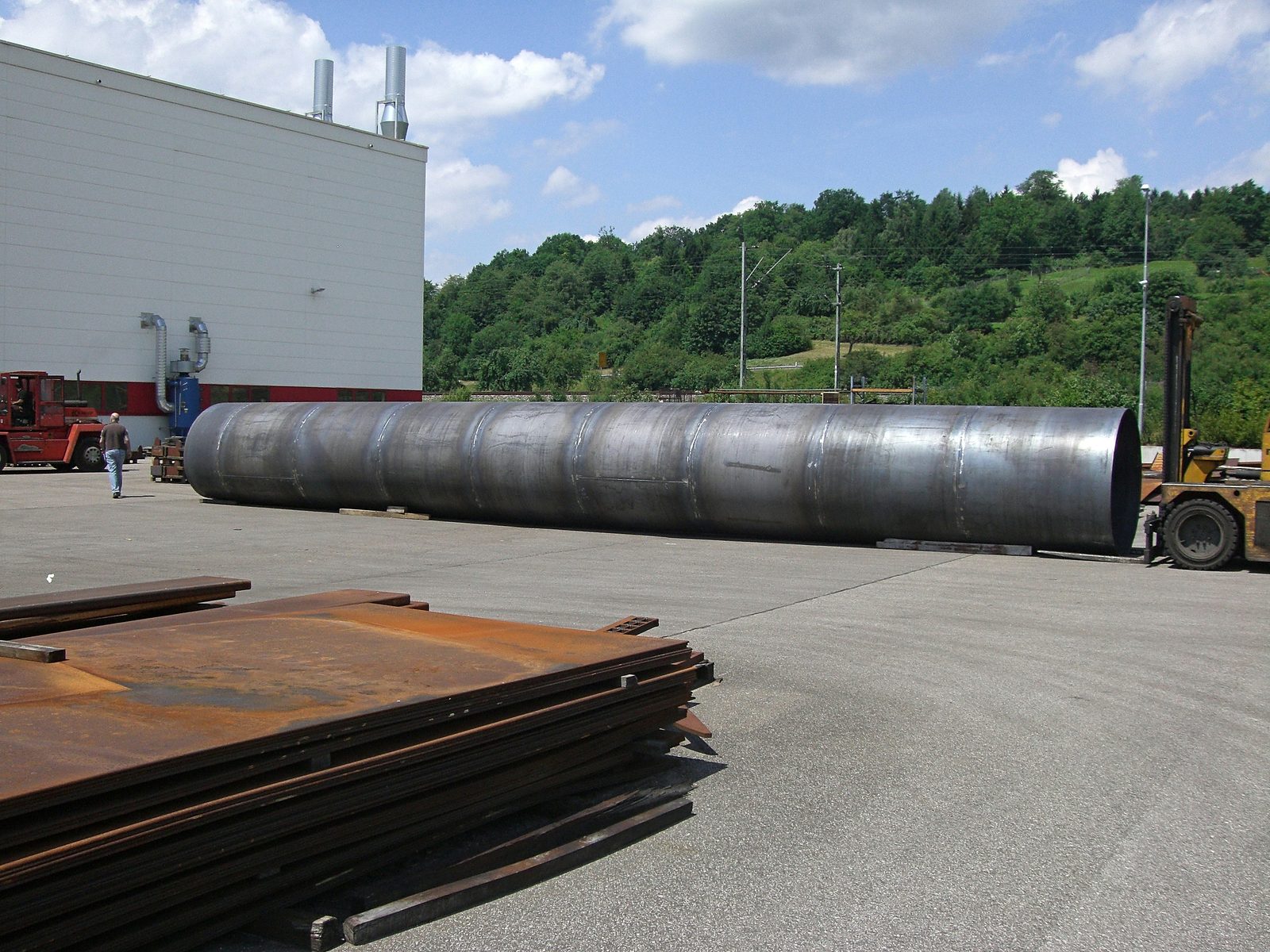

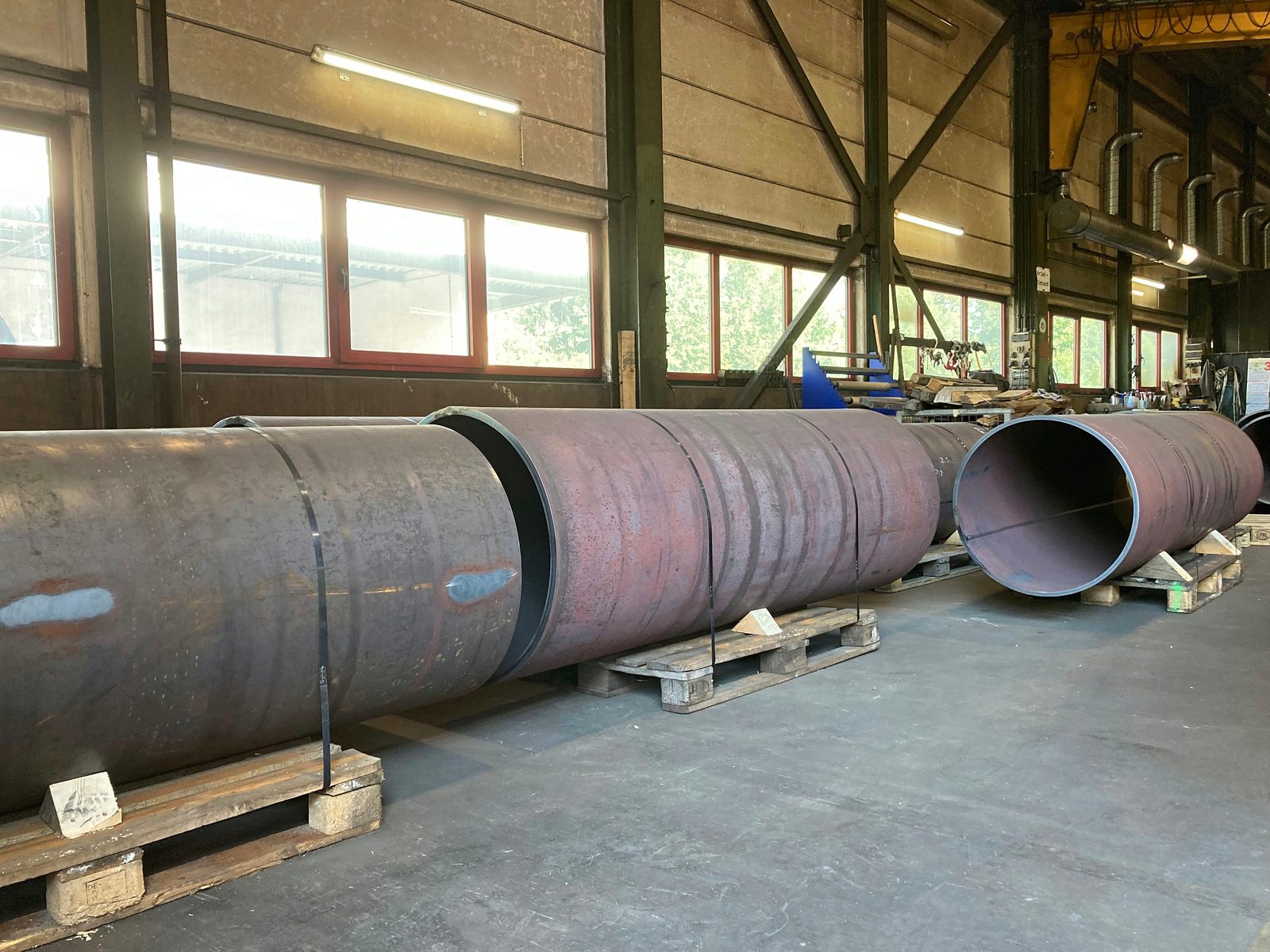

Trubkové oblouky a zakřivené dílce pro výrobu potrubí
Obložení proti opotřebení z Hardoxu pro úpravárenská zařízení

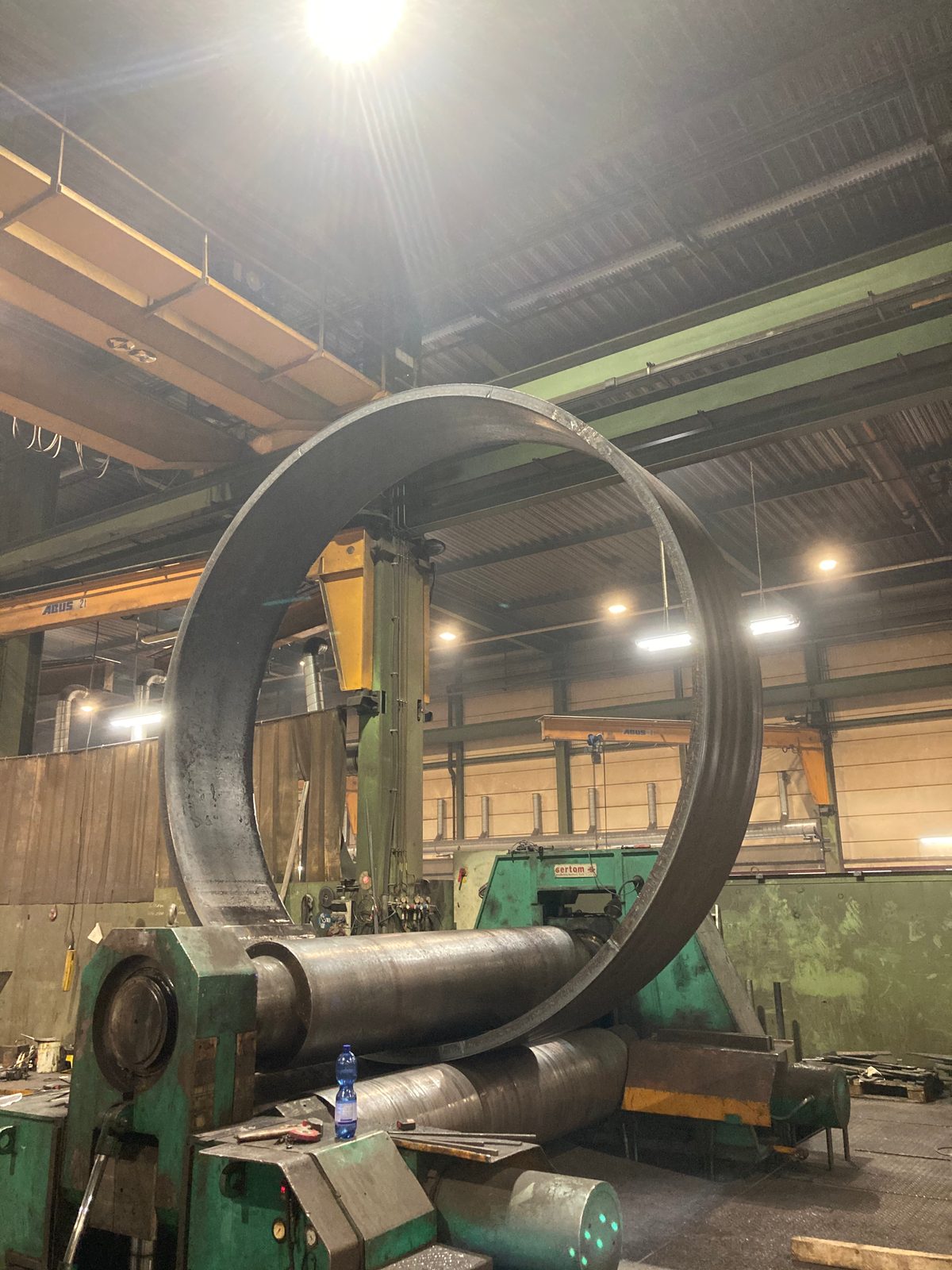

Prstence a příruby jako předvýrobní stupeň pro svařované konstrukce

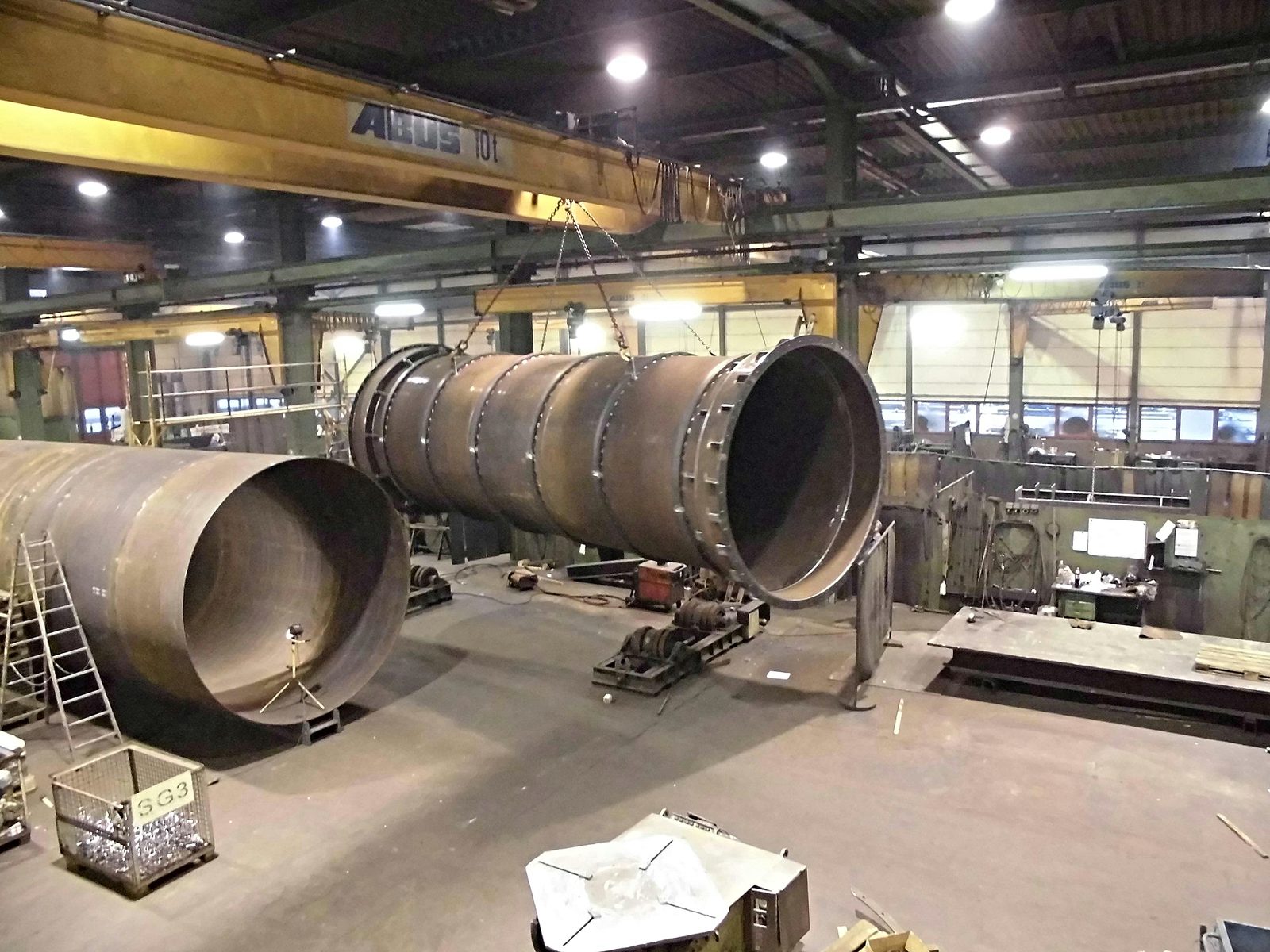

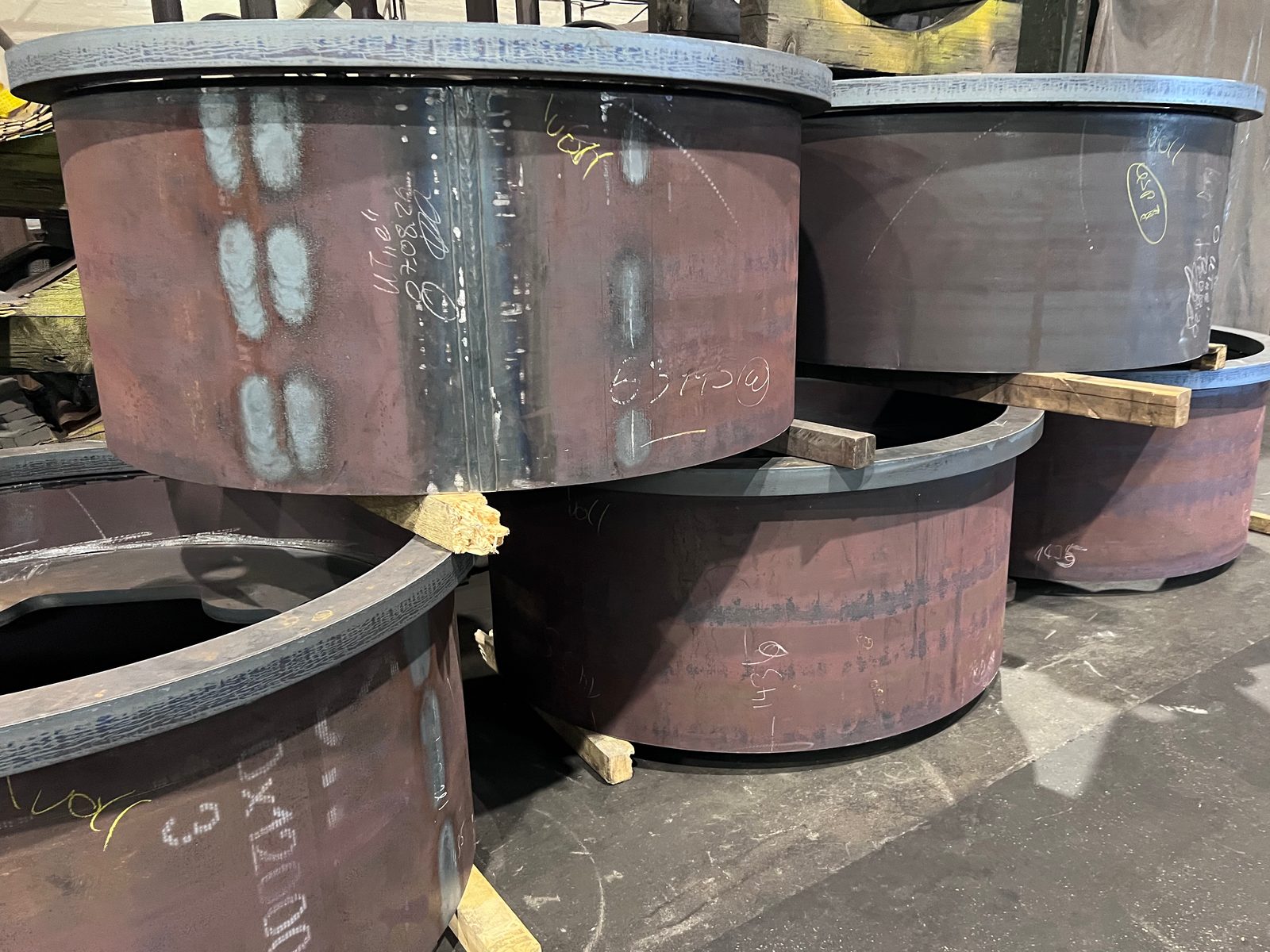

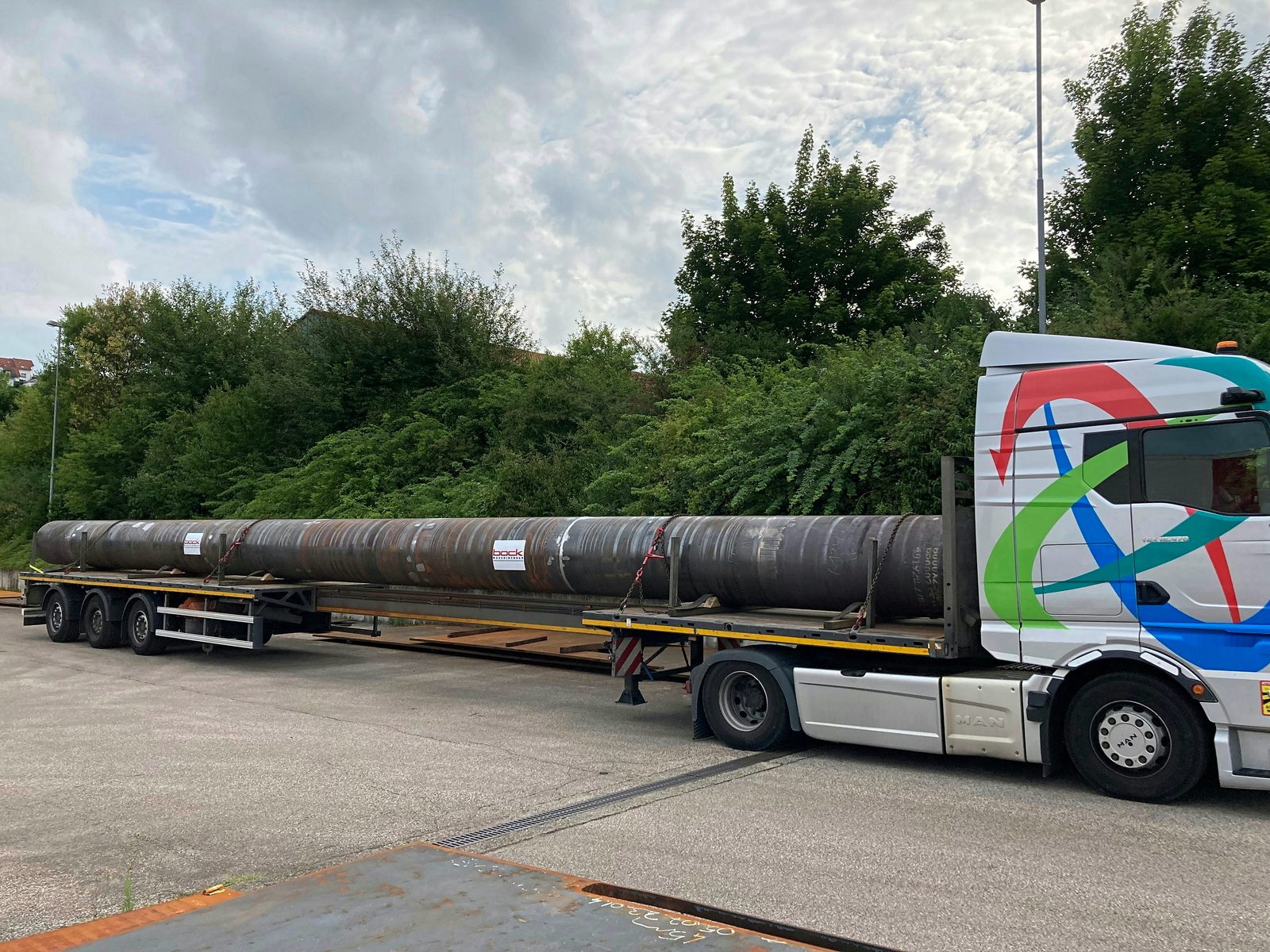

Ohnuté dílce se přímo v provozu svařují, obrábějí a povrchově upravují. Na válcování přímo navazuje svařování, pískování a lakování – bez externí logistiky. Jeřábový systém 2×25 t umožňuje bezpečnou manipulaci s těžkými plechy a velkoformátovými válci ve všech výrobních úsecích. Pro tlakové nádoby, výrobu sil a zařízení na ochranu proti opotřebení se dílce vyrábějí podle výkresu. Možné jsou tloušťky plechu až do 120 mm a průměry až do 8 000 mm, a to i u vysokopevnostních materiálů, jako jsou Hardox a jemnozrnná konstrukční ocel. Dokumentace kvality a materiálové doklady podle DIN EN ISO 9001:2015 jsou k dispozici pro všechny typy zakázek. Kooperační výroba bez minimálních množství pro jednotlivé díly a malé série. Plechy dodané zákazníkem se zpracovávají na vyžádání. Krátký přechod ke svařování a povrchové úpravě ve stejném provozu.
Přímý přechod ke svařování, obrábění a povrchové úpravě
Zakružené dílce lze dále zpracovávat ve stejném závodě. To snižuje počet rozhraní a činí zásobování pro nákupčí lépe plánovatelným:
Svařování MAG, WIG a UP pro válce, trubky, prstence a ocelové sestavy
CNC obrábění velkých dílců až do 50 t pro dosedací plochy, obrazce otvorů a připojovací geometrie
Pískování a průmyslové lakování jako integrovaná povrchová úprava
Montáž, mezikontrola a logistika těžkých dílců pomocí jeřábového systému 2×25 t
Podle projektu se zpracovávají jednotlivé díly, malé série a plechy dodané zákazníkem. Materiálové certifikáty, kontrolní protokoly a dokumentace kvality se sladí podle projektu.
Bock Maschinenbau nabízí zakružování a válcování plechů jako integrovanou součást kooperační výroby:
Tloušťky plechu až do 120 mm
Těžké zakružovací stroje pro velkoformátové ocelové plechy.
Průměry až do Ø 8 000 mm
Realizují se i velmi velké válce a speciální tvary.
Hardox a speciální oceli
Oceli odolné proti opotřebení se zpracovávají podle specifikace zákazníka.
Žádná minimální množství
Jednotlivé díly, prototypy a sériové díly se vyrábějí stejnou měrou.
DIN EN ISO 9001:2015
Systém řízení kvality s dokumentovanou správou materiálu.
Zakružování pro region

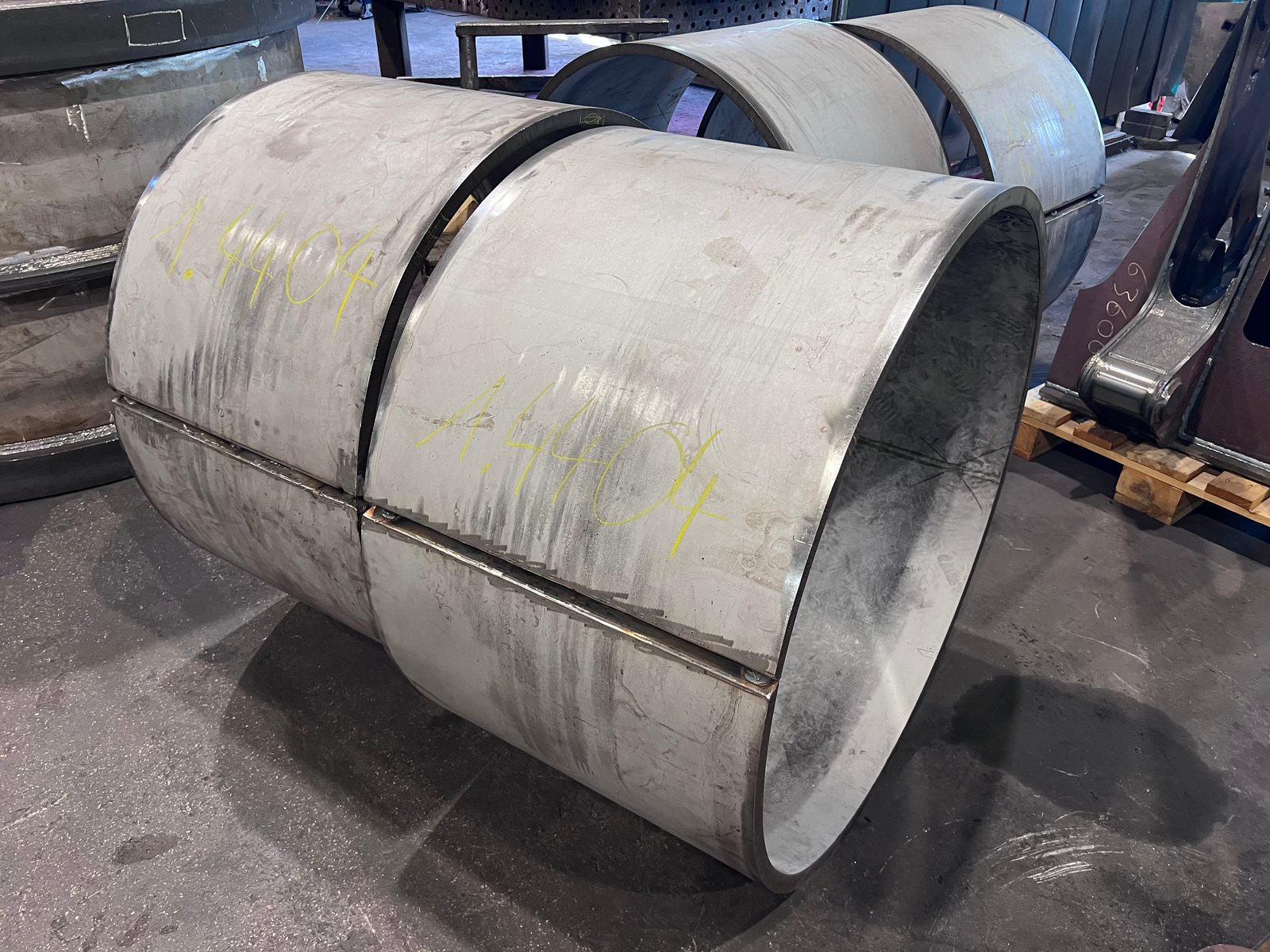

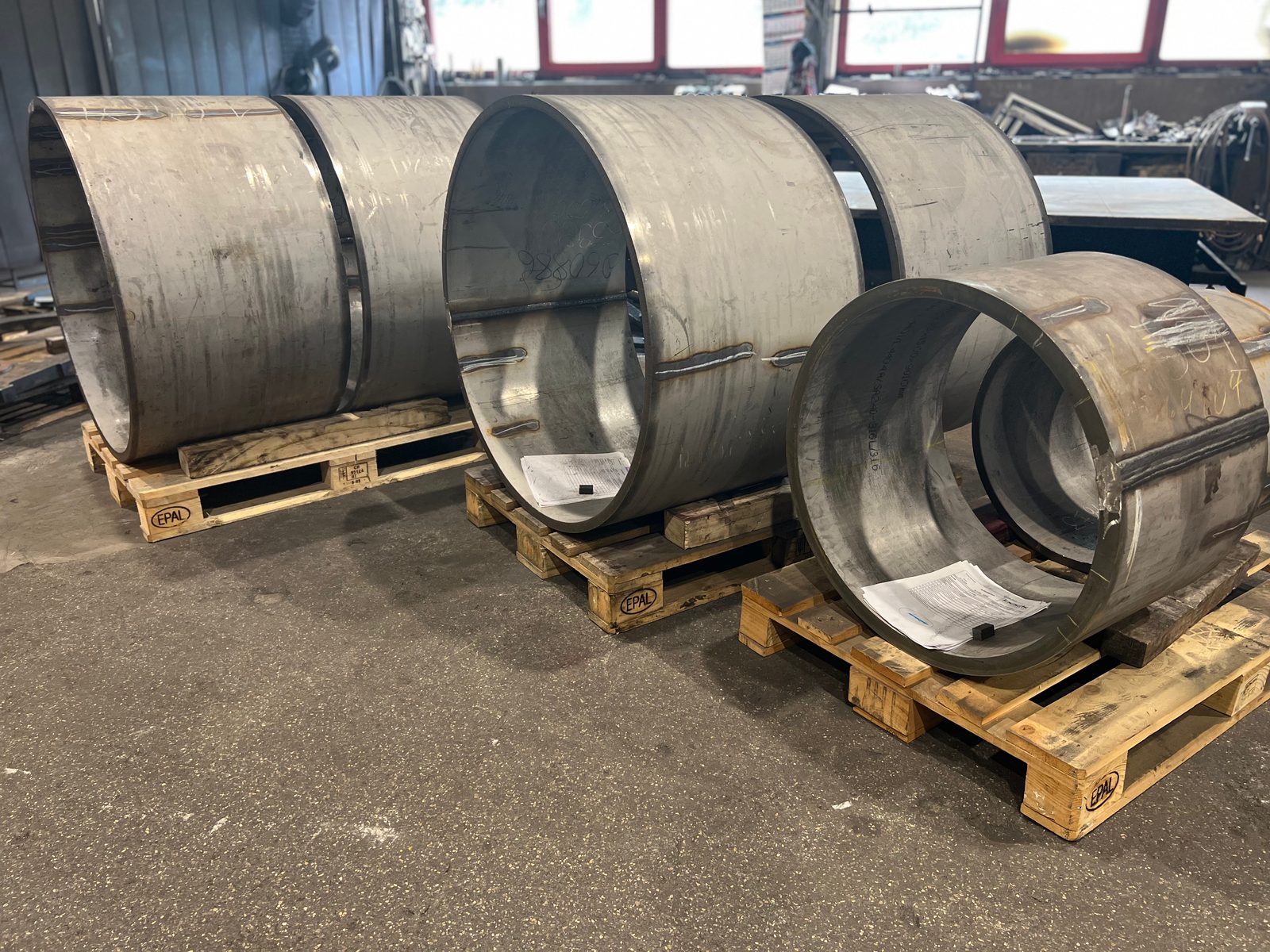

Výrobci nádrží, aparátů a potrubí z regionu Stuttgartu a celého regionu DACH si u nás v Lorch nechávají zakružovat lubky, kužely a válce do Ø 8 000 mm – i z nerezové oceli a Hardox.
Do jakého průměru a jaké tloušťky plechu dokážete válcovat?
Válcujeme průměry až do Ø 8 000 mm a tloušťky plechu až do 120 mm (S235). U vysokopevnostních ocelí, jako jsou Hardox a jemnozrnná konstrukční ocel, se maximální tloušťka snižuje úměrně pevnosti. Čtyři 3válcové zakružovací stroje pokrývají rozsah od Ø 300 mm.
Podle stroje válcujeme od Ø 300 mm. Nejmenší dosažitelný průměr je určen průměrem válce – pro kompaktní silnostěnné díly nasazujeme stroj k tomu určený.
Dokážete válcovat i kužely a kuželové tvary?
Ano. Šikmým přistavením válců vyrábíme komolé kužely a kuželové lubky – nejen válcové tvary. Stejně tak válcujeme prstence, poloskořepiny a trubkové oblouky podle výkresu.
Jak řešíte zpětné odpružení vysokopevnostních ocelí?
Jemnozrnná konstrukční ocel a Hardox se po válcování více vracejí zpět. Kompenzujeme to přizpůsobeným přísuvem válců (přeohnutím) a kontrolujeme rádius, kruhovitost a toleranci podle projektu – i u speciálních ocelí tak spolehlivě dodržíme úzké tolerance.
Zůstává na koncích plechu rovná hrana?
Bez předohnutí by na začátku a konci zůstal rovný zbytek. Hrany naválcujeme tak, aby se válce a lubky po celém obvodu rozměrově přesně uzavřely a daly se čistě svařit.
Dodáváte materiálové certifikáty?
Ano. Na vyžádání nebo podle požadavku projektu poskytujeme materiálové certifikáty podle EN 10204. Výroba probíhá podle DIN EN ISO 9001:2015 s úplnou sledovatelností materiálu.
