Як постачальник для спеціального машинобудування ми виготовляємо повні зварні вузли та механічно оброблені компоненти за кресленням — корпуси редукторів, зубчасті вінці, маховики та столи машин, від одиничного виробу до малої серії, за DIN EN 1090-2 EXC3 в Lorch поблизу Штутгарта.
Зварні вузли, корпуси редукторів і столи машин за кресленням — від одиничного виробу до малої серії.
Зубчасті вінці, маховики та бігові кільця, точені як тіла обертання — висота точіння до 2 400 мм.
Великі, важкі вузли — безпечне переміщення крановою системою 2×25 т.
Несучі зварні конструкції за найвищим класом виконання, що сертифікується на практиці.
Конструкційна, дрібнозерниста, зносостійка та нержавіюча сталь зі складу — із приймальним сертифікатом 3.1 за EN 10204.
Як постачальник для спеціального машинобудування ми виготовляємо компоненти, які в експлуатації мають тривало нести навантаження та точно збігатися: корпуси редукторів утримують посадкові місця підшипників у допуску навіть під навантаженням, зубчасті вінці та маховики роками обертаються, столам машин потрібні рівні, жорсткі на кручення поверхні затиску. Для цього ми поєднуємо сертифіковане зварювання з власною ЧПК-обробкою великогабаритних деталей — за потреби вузли після зварювання проходять віброзняття напружень і лише тоді обробляються в остаточний розмір.
Від розкрою пилкою та газокисневої різки через зварювання за EN ISO 3834-2 до портального фрезерування, розточування та карусельного точіння все відбувається на 14 000 m² під одним дахом у Lorch, на схід від Штутгарта. Це скорочує терміни виготовлення, усуває стики між кількома постачальниками та забезпечує суцільну простежуваність матеріалів за EN 10204.
Виготовляємо від одиничного виробу до малої серії — як готову до вбудовування окрему деталь або як повний, за бажанням попередньо змонтований і пофарбований вузол. Для цього з 1963 року працюють понад 100 фахівців і парк із понад 20 верстатів.
Ці родини деталей ми виготовляємо для машинобудування та спеціальних машин повністю за кресленням — зварені, оброблені та задокументовані:
Повні зварні вузли за кресленням і специфікацією — за бажанням попередньо змонтовані, пофарбовані та поставлені готовими до монтажу.
Зварені, з віброзняттям напружень і ЧПК-обробкою — розмірно точні посадкові місця підшипників і посадкові поверхні для монтажу.
Деталі-тіла обертання, точені на карусельному верстаті до Ø 4 800 мм — нарізання зубців за бажанням через партнерів.
Зварені столи машин і базові плити, площинно фрезеровані після віброзняття напружень — для рівних, жорстких на кручення поверхонь затиску.

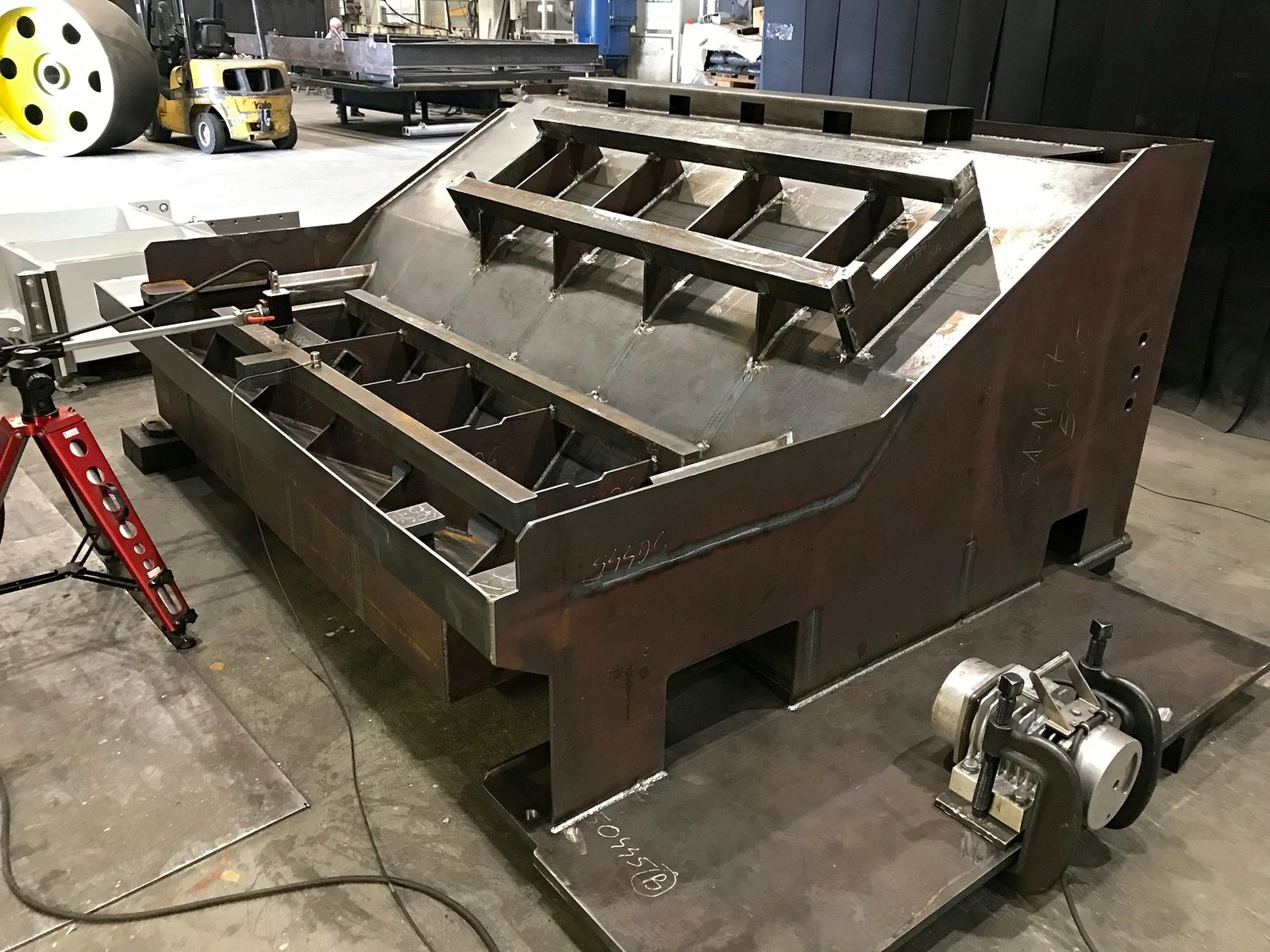

Виготовлені з низькими напруженнями рами для коливних навантажень — наприклад, вібраційні жолоби техніки для сипких матеріалів.
Інші деталі за кресленням — наприклад, вали, осі та противаги — ми виготовляємо на запит.
Понад 40 марок матеріалів є в нас зі складу: конструкційні сталі, як-от S355, дрібнозернисті конструкційні сталі до S1100, зносостійкі марки та нержавіючі сталі. Це скорочує закупівлю в термінових проєктах — і кожна партія залишається простежуваною через приймальний сертифікат 3.1 за EN 10204.
До глибини виробництва належать газокиснева різка до 200 мм на 20 × 3,5 м, гнуття листів зусиллям до 1 000 т на гідравлічних листозгинальних пресах, вальцювання, а також піскоструминна обробка та промислове фарбування за EN ISO 12944 — вузол залишає завод із покриттям і готовим до монтажу.
Огляд матеріалів
Зубчасті вінці, маховики, бігові кільця та вали ми одразу співвідносимо з відповідним верстатом — з реальними потужностями нашого парку.
Зубчасті вінці, маховики та бігові кільця
Карусельне точіння до Ø 4 800 мм і 2 400 мм висоти точіння — нарізання зубців за бажанням через партнерів.
Заготовка зубчастого вінця за кресленням
Вали та осі
Точіння до Ø 655 мм і 2 000 мм довжини точіння — із посадками за кресленням.
Привідний вал вузла спеціальної машини
Менші токарні та посадкові деталі
Токарні деталі до Ø 350 мм і 1 000 мм довжини точіння — як окрема деталь або мала серія до вузла.
Дистанційні кільця та посадкові деталі для монтажу
Справжні знімки з нашого виробництва в Лорху – від зварного стола верстата з посадковим місцем поворотного стола до пофарбованого корпусу редуктора з комплектного виробництва.
Несучі зварні конструкції ми виготовляємо за DIN EN 1090-2 до EXC3 — найвищого класу виконання, що сертифікується на практиці, — з якістю зварювання за EN ISO 3834-2. Кожна партія залишається простежуваною через приймальний сертифікат 3.1 за EN 10204; як підприємство, уповноважене GSI SLV München, ми за бажанням перемарковуємо матеріали.
Перевірка відбувається до того, як вузол потрапить на Ваш монтаж:
Обсяг контролю за кресленням, специфікацією або класом виконання — задокументований у протоколі контролю до вузла.
Так. Ми виготовляємо вузли спеціальних машин, корпуси редукторів, столи машин і вібраційні рами повністю за Вашим кресленням — зварені за DIN EN 1090-2 EXC3, із віброзняттям напружень, ЧПК-обробкою та за бажанням пофарбовані й попередньо змонтовані, від одиничного виробу до малої серії.
На карусельному верстаті ми точимо деталі-тіла обертання, як-от зубчасті вінці, маховики та бігові кільця, до Ø 4 800 мм і 2 400 мм висоти точіння — нарізання зубців за бажанням бере на себе партнер.
До 50 т маси деталі та 26 м довжини деталі. Кранова система 2×25 т бере на себе переміщення на виробництві; відвантаження важких вузлів із заводу — зокрема великоваговим транспортом — для нас повсякденність.
Понад 40 марок зі складу: конструкційні сталі, як-от S355, дрібнозернисті конструкційні сталі до S1100, зносостійкі марки та нержавіючі сталі — кожна партія з приймальним сертифікатом 3.1 за EN 10204.
Тому що ланцюг допусків залишається в одних руках: вузол зварюється, проходить віброзняття напружень і потім обробляється в остаточний розмір на тому самому заводі. Це усуває ризики на стику між зварювальним підприємством і механічною обробкою, скорочує терміни виготовлення та дає наскрізну документацію з одних рук.
Так. З майданчика Lorch, на схід від Штутгарта, ми постачаємо машино- та установкобудівникам по всій Німеччині, а також в Австрії та Швейцарії — запит подається за кресленням, постачання відбувається із заводу.
Надішліть нам креслення та специфікацію — ми перевіримо здійсненність, наявність матеріалу та терміни й підготуємо необов'язкову пропозицію.
Сертифіковано за DIN EN 1090-2 EXC3 · приймальний сертифікат 3.1 за EN 10204.
