Свердління та нарізання різьби – контрактне виробництво Lorch
Свердління, зенкування, розвертання та нарізання різьби у великих деталях – діаметр свердління до Ø 90 мм, виліт до 3 000 мм, різьба від M2 до M60. Сталь, Hardox, нержавіюча сталь та дрібнозерниста конструкційна сталь. Контрактне виробництво на майданчику в Lorch, Baden-Württemberg.
Свердління до Ø 90 мм
Свердління, зенкування та розвертання у сталі, нержавіючій сталі, Hardox.
Різьба до M60
Механічне нарізання різьби від M2 до M60.
Виліт до 3 000 мм
Отвори навіть глибоко всередині великих деталей, без переустановлення.
Висота до 1 740 мм
Високі, громіздкі заготовки без переустановлення.
Пряма подальша обробка
Зварювання, обробка, дробоструминне очищення, фарбування на власному виробництві.
За кресленням · ISO 9001
Документована якість, суцільне відстеження матеріалу.
Свердління та нарізання різьби – виробнича потужність
На Bock свердлять до Ø 90 мм – на трьох важких радіально-свердлильних верстатах із вільно поворотним свердлильним рукавом. Свердління, зенкування та розвертання виконуються у сталі, Hardox, нержавіючій сталі та дрібнозернистій конструкційній сталі. Поворотний рукав вільно позиціонує шпиндель над заготовкою – так отвори виконуються навіть глибоко всередині великогабаритних деталей, без переустановлення.

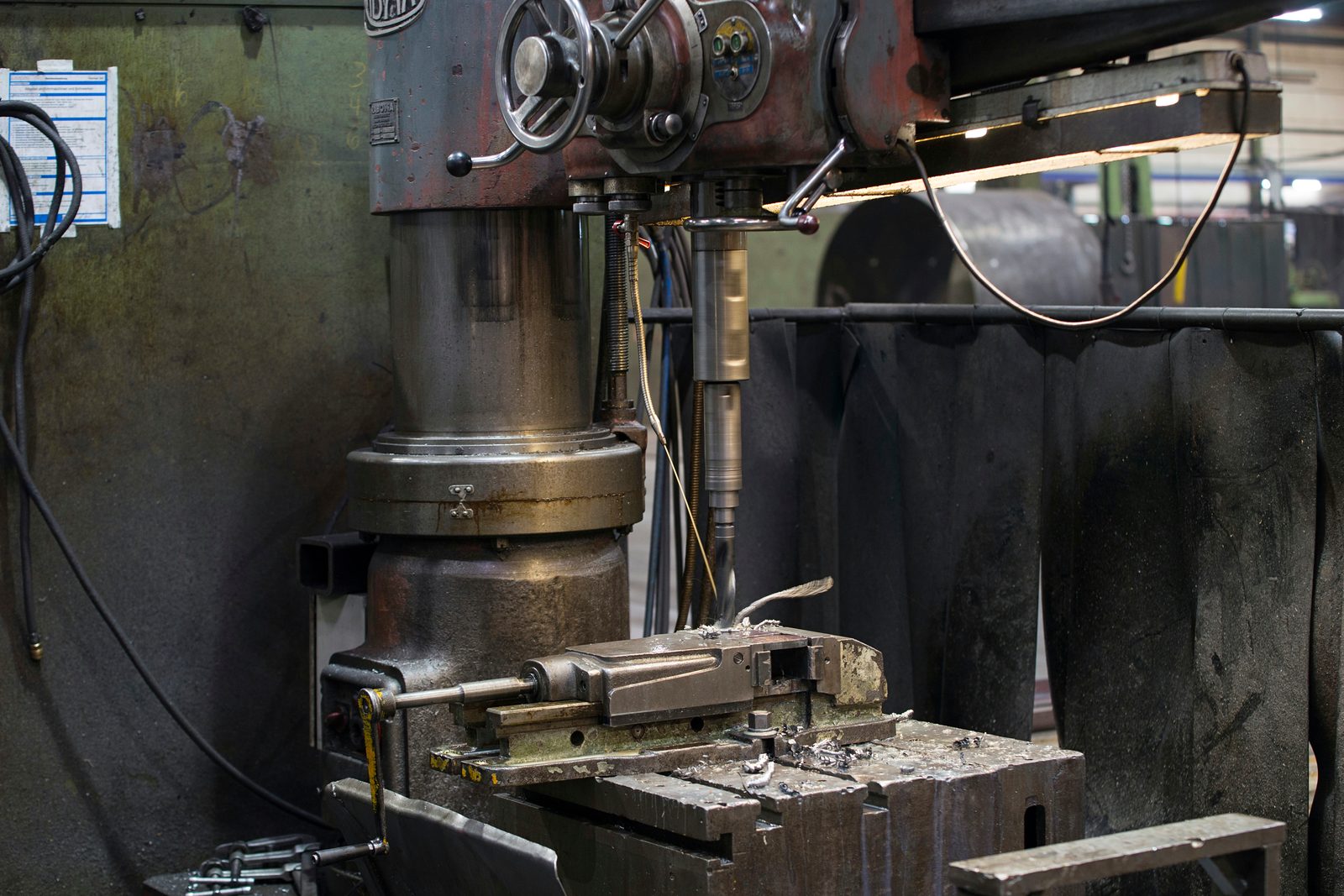

Різьбу Bock нарізає механічно до M60: Різьбонарізний автомат Gamor RHG-3BR охоплює діапазон від M2 до M48 завдяки автоматичному поворотному рукаву; різьбу більшого розміру до M60 виконують радіально-свердлильні верстати. Виліт сягає 3 000 мм (Raboma 12UH 3000, до 1 605 мм між шпинделем і столом); для високих заготовок Invema FR 65 забезпечує до 1 740 мм за вильоту 2 000 мм.
Радіально-свердлильні верстати доповнюють розточувальний верстат та обробку великих деталей. У той час як портальні фрезерні та розточувальний верстати беруть на себе важкі завдання різання, радіально-свердлильні верстати забезпечують гнучке виконання окремих отворів, груп отворів та різьби на зварних вузлах і великих деталях. Кранове господарство 2×25 т забезпечує переміщення важких заготовок.
Просвердлені та нарізані різьбою деталі продовжують оброблятися безпосередньо на власному виробництві – зварюються, обробляються, піддаються дробоструминному очищенню та фарбуванню. Контрактне виробництво виконується за DIN EN ISO 9001:2015 із суцільним відстеженням матеріалу та документованим контролем якості.
Верстати та розміри – з першого погляду
Три радіально-свердлильні верстати та один різьбонарізний автомат на майданчику в Lorch:
| Верстат | Виліт | Шпиндель–стіл | Свердління Ø | Різьба |
|---|---|---|---|---|
| Raboma 12UH 3000 · Радіально-свердлильний верстат | 3 000 мм | до 1 605 мм | до Ø 90 мм | до M60 |
| Invema FR 65 · Радіально-свердлильний верстат | 2 000 мм | до 1 740 мм | до Ø 90 мм | до M60 |
| Kolb HK 80 · Радіально-свердлильний верстат | 1 600 мм | до 1 205 мм | до Ø 80 мм | до M52 |
| Gamor RHG-3BR · Різьбонарізний верстат | — | — | — | M2–M48 |
Різьбонарізний автомат Gamor RHG-3BR з автоматичним поворотним рукавом для M2–M48; різьба до M60 на радіально-свердлильних верстатах. Діаметр свердління, глибину свердління та розмір різьби ми перевіряємо за кожним проектом на основі вашого креслення – для Hardox, нержавіючої сталі та дрібнозернистої конструкційної сталі з підібраними режимами різання.
Матеріали для свердління та нарізання різьби
Свердляться та нарізаються різьбою такі матеріали:
- Конструкційна сталь S235, S355 – групи отворів та різьба на сталевих вузлах
- Дрібнозерниста конструкційна сталь S460–S1100 – високоміцні з'єднувальні та кріпильні елементи
- Hardox 400 / 500 – отвори в деталях із захистом від зношування
- Нержавіюча сталь 1.4301, 1.4571 – свердління та різьба у резервуаро- та апаратобудуванні
- Спеціальні сталі за кресленням і вимогами замовника
Сертифікати на матеріали надаються за запитом або згідно з вимогами проекту.
Типові застосування
Свердління та нарізання різьби застосовуються для:
- Груп отворів та кріпильної різьби на зварних великих вузлах
- Фланцевих, приєднувальних та з'єднувальних отворів у машинобудуванні та металоконструкціях
- Різьби від M2 до M60 для різьбових з'єднань від точної механіки до великої різьби
- Окремих отворів та груп отворів на станинах і рамах машин
- Доопрацювання та отворів на покупних або наданих замовником деталях
Просвердлені та нарізані різьбою деталі зварюються, обробляються та піддаються обробці поверхні безпосередньо на підприємстві – без зовнішньої логістики між етапами. Радіально-свердлильні верстати з вильотом до 3 000 мм виконують отвори навіть глибоко всередині великогабаритних деталей, різьба від M2 до M60 нарізається з високою технологічною надійністю. Свердління, зенкування, розвертання та нарізання різьби виконуються у сталі, Hardox, нержавіючій сталі та дрібнозернистій конструкційній сталі, зокрема для високоміцних матеріалів із підібраними режимами різання. Документація якості та сертифікати на матеріали за DIN EN ISO 9001:2015 доступні для всіх типів замовлень. Контрактне виробництво без мінімальних партій для окремих деталей та малих серій. Надані замовником деталі свердляться та нарізаються різьбою за запитом. Короткий перехід до зварювання, обробки та обробки поверхні на тому самому підприємстві.
Свердління та нарізання різьби на Bock – ваші переваги
Bock Maschinenbau пропонує свердління та нарізання різьби як інтегровану частину контрактного виробництва:
- Свердління до Ø 90 мм
- Свердління, зенкування та розвертання – максимальний діаметр свердління на радіально-свердлильних верстатах.
- Різьба до M60
- Механічне нарізання різьби від точної механіки до великої різьби.
- Виліт до 3 000 мм
- Отвори навіть глибоко всередині великогабаритних деталей – без переустановлення.
- Hardox та спеціальні сталі
- Зносостійкі та високоміцні сталі обробляються з підібраними режимами різання.
- Без мінімальних партій
- Окремі деталі, прототипи та серійні деталі виготовляються однаково.
- DIN EN ISO 9001:2015
- Система менеджменту якості з документованим відстеженням матеріалу.
Машинобудівні та металоконструкційні підприємства з округу Ostalbkreis, регіону Штутгарта та регіону DACH передають нам свердлильні, зенкувальні та різьбонарізні роботи на великих деталях — радіальне свердління з вильотом до 3 000 мм у Lorch.
Часті запитання про свердління та нарізання різьби
До якого діаметра виконується свердління і до якого розміру нарізається різьба?
Свердління виконується до Ø 90 мм, включно із зенкуванням і розвертанням; різьба нарізається механічно від M2 до M60. Різьбонарізний автомат Gamor RHG-3BR охоплює діапазон від M2 до M48, більшу різьбу до M60 виконують радіально-свердлильні верстати Raboma 12UH 3000 та Invema FR 65.
Якого вильоту та якої висоти досягають радіально-свердлильні верстати?
Raboma 12UH 3000 досягає вильоту 3 000 мм за відстані шпиндель–стіл до 1 605 мм, Invema FR 65 — відстані шпиндель–стіл до 1 740 мм за вильоту 2 000 мм. Вільно поворотний свердлильний рукав позиціонує шпиндель над заготовкою, тож групи отворів виконуються навіть глибоко всередині великоформатних деталей без переустановлення.
За якими критеріями вирішується, чи свердлити на радіально-свердлильному верстаті, чи на розточувальному верстаті?
Портальні фрезерні верстати та розточувальний верстат беруть на себе важкі завдання різання; радіально-свердлильні верстати забезпечують гнучке виконання окремих отворів, груп отворів і різьби на зварних вузлах і великих деталях. Діаметр свердління, глибина свердління та розмір різьби перевіряються під конкретний проєкт на основі креслення.
Чи виконуються свердління та нарізання різьби в Hardox, нержавіючій сталі та дрібнозернистій конструкційній сталі?
Так. Свердління, зенкування, розвертання та нарізання різьби виконуються у сталі, Hardox, нержавіючій сталі та дрібнозернистій конструкційній сталі; зносостійкі та високоміцні сталі обробляються з підібраними режимами різання.
Чи виконуються свердління та нарізання різьби на наданих замовником деталях?
Так. Надані замовником деталі на запит свердляться та нарізаються різьбою, так само виконуються доопрацювання та свердління на покупних деталях — від окремої деталі до серії.
Контакт
Запросити свердління та нарізання різьби
Надішліть нам ваше креслення з розташуванням отворів, діаметрами, розмірами різьби та матеріалом. Ми перевіримо здійсненність та підготуємо комерційну пропозицію.
