Огъване на кръг и валцоване на ламарина — производство по поръчка в Lorch

Огъване на кръг, валцоване на ламарина, производство по поръчка. Bock Maschinenbau предлага огъване на кръг и валцоване на ламарина до 120 мм дебелина на ламарината и Ø 8 000 мм. Стомана, Hardox, неръждаема стомана и дребнозърнеста конструкционна стомана се оформят в цилиндри, конуси и специални форми по чертеж. Производство по поръчка на площадката в Lorch, Baden-Württemberg.

Направете запитване

Ø 300–8 000 мм

Огъване на кръг на цилиндри, тръби, пръстени и черупки в зависимост от машината, материала и геометрията на детайла.

4–120 мм

Дебелини на материала от по-тънки ламарини до тежки дебели листове; максималните стойности зависят от материала.

До 3 150 мм дължина

Дължини на валцоване до 3 150 мм за едрогабаритни изрезки от ламарина и тежки деформиращи се детайли.

4 машини за огъване на кръг

Четири 3-валови машини за огъване на кръг за различни диапазони на диаметър, дебелина и дължина.

Директна по-нататъшна обработка

Заваряване, CNC обработка, пясъкоструене и боядисване могат да следват без външен интерфейс.

Производство по чертеж

Диаметър, кръглост, положение на шевовете и документация се съгласуват и проверяват според проекта.

Огъване на кръг и валцоване на ламарина — машинен капацитет

Огъването на кръг при Bock се извършва на тежки 3-валови машини за огъване на кръг. Могат да се огъват дебелини на ламарината до 120 мм при S235. За по-високоякостни стомани като Hardox и дребнозърнеста конструкционна стомана максималната дебелина на ламарината се намалява съответно на якостта на материала.

Реализират се диаметри до Ø 8 000 мм. Цилиндри, полусферични черупки, конуси и специални форми по чертеж са стандартната услуга. Собственият склад за материали и крановата експлоатация с 2×25 т позволяват безопасна обработка на тежки заготовки.

Огънатите детайли се предават директно на производството на заварени възли — всичко от един източник в Lorch.

Резултатът от огъването се проверява по чертеж: диаметър, кръглост и положение на шевовете се контролират с калибрирани измервателни средства. За високопрецизни цилиндри и специални форми се изготвят измервателни протоколи, които се прилагат към обема на доставката.

Огънатите детайли от Hardox и дребнозърнеста конструкционна стомана изискват адаптирани параметри на огъване, тъй като тези материали имат по-висока степен на пружиниране. Благодарение на дългогодишния опит с тези материали, при Bock могат надеждно да се спазват и малки радиуси на огъване и тесни допуски при специалните стомани.

След огъването на кръг детайлите могат директно да бъдат заварявани, обработвани, бластирани и боядисвани — всичко в едно и също производствено предприятие в Lorch. Производството по поръчка се извършва съгласно DIN EN ISO 9001:2015 с пълна проследимост на материалите и документирано осигуряване на качеството.

Машинен парк →

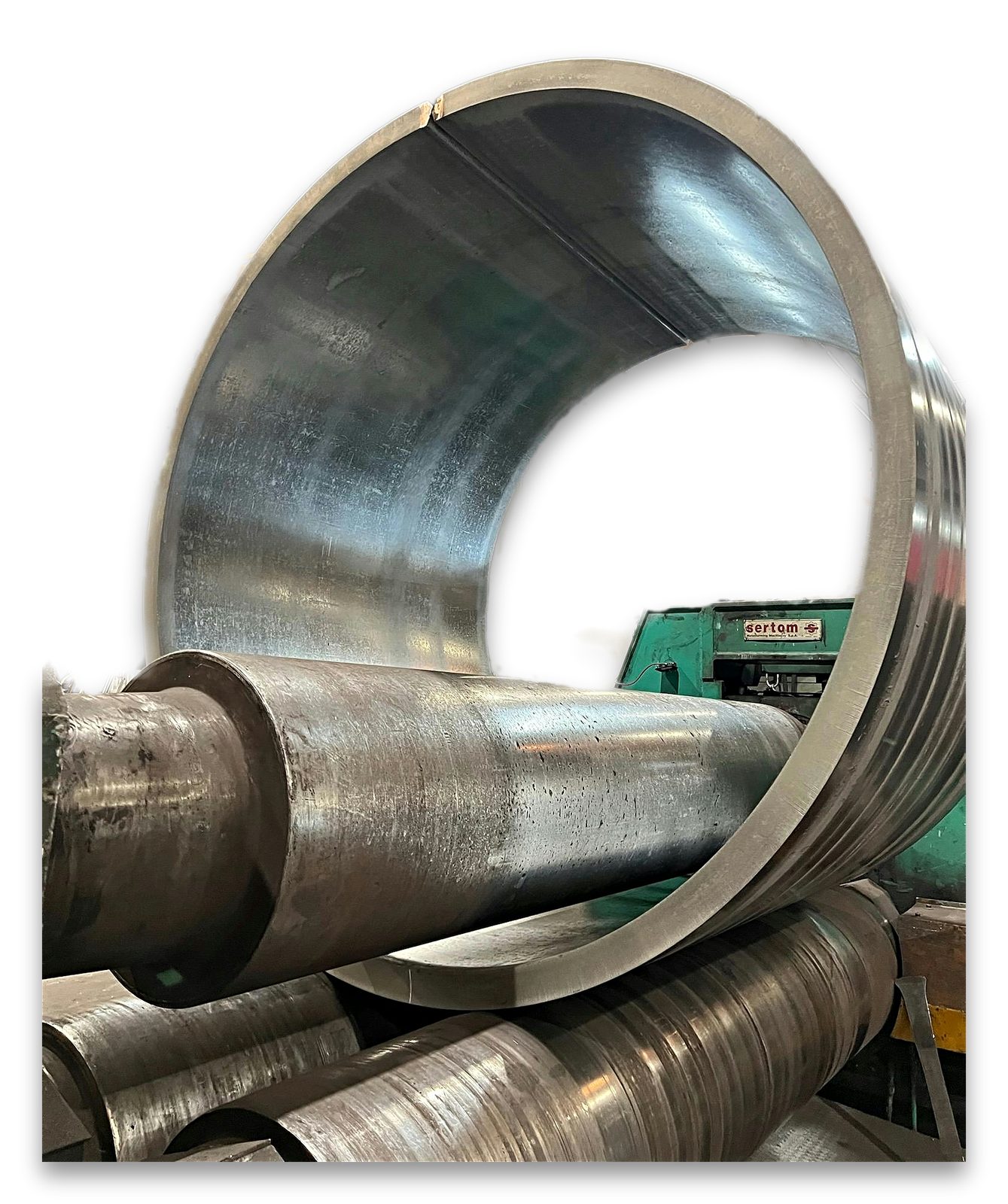

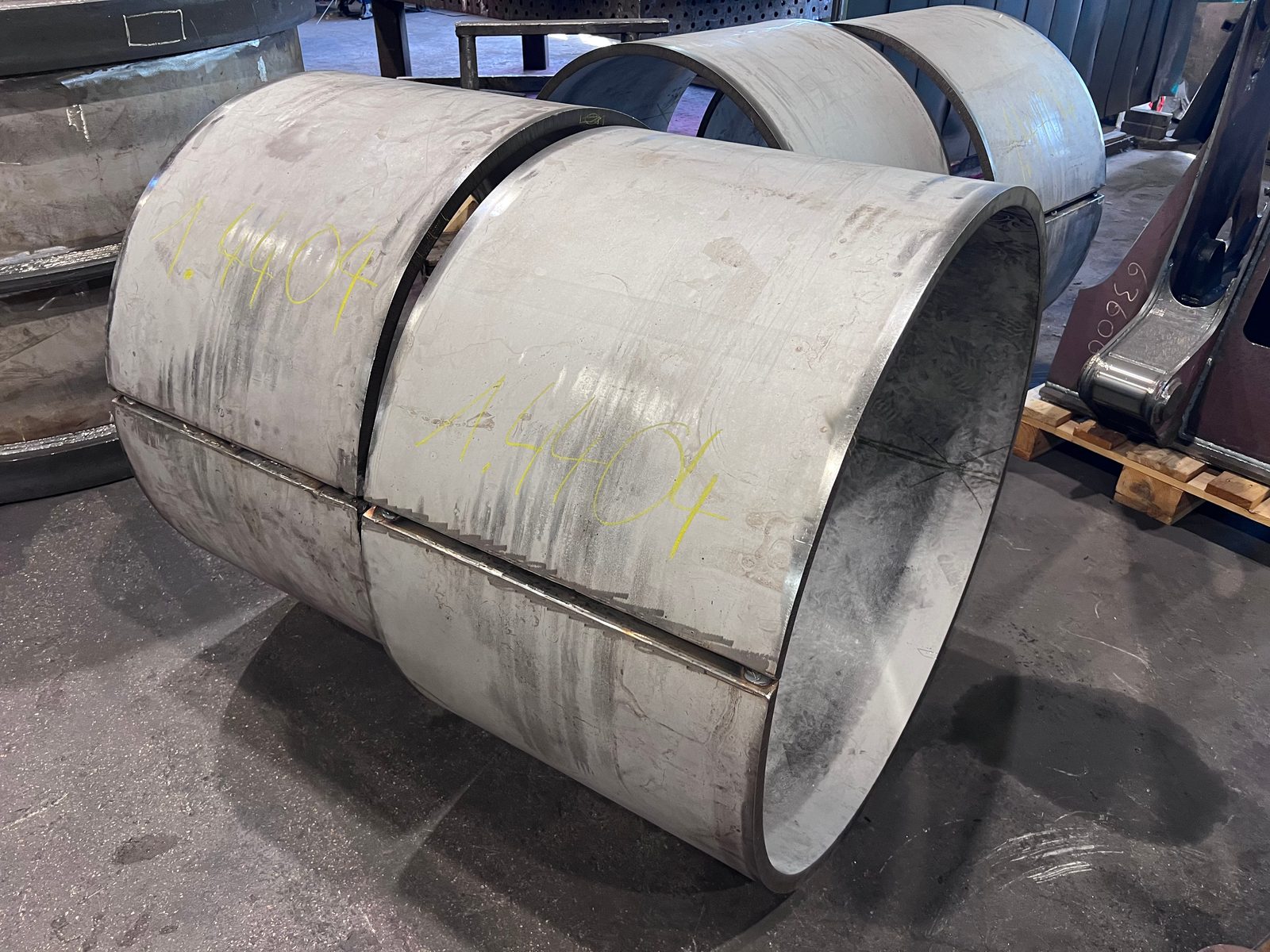

Цилиндричен кожух от неръждаема стомана – дебела ламарина, валцувана в кръг за апаратостроене и резервоари, Bock, Lorch

Машини и размери за огъване на кръг

За проверката на осъществимостта са от значение диаметърът, дебелината на ламарината и строителната дължина. На площадката в Lorch са на разположение няколко 3-валови машини за огъване на кръг:

Машина	Диаметър Ø	Дебелина на листа	Дължина на валцоване
Sertom · Валцова машина	Ø 400–8 000 мм	8–120 мм	до 3 050 мм

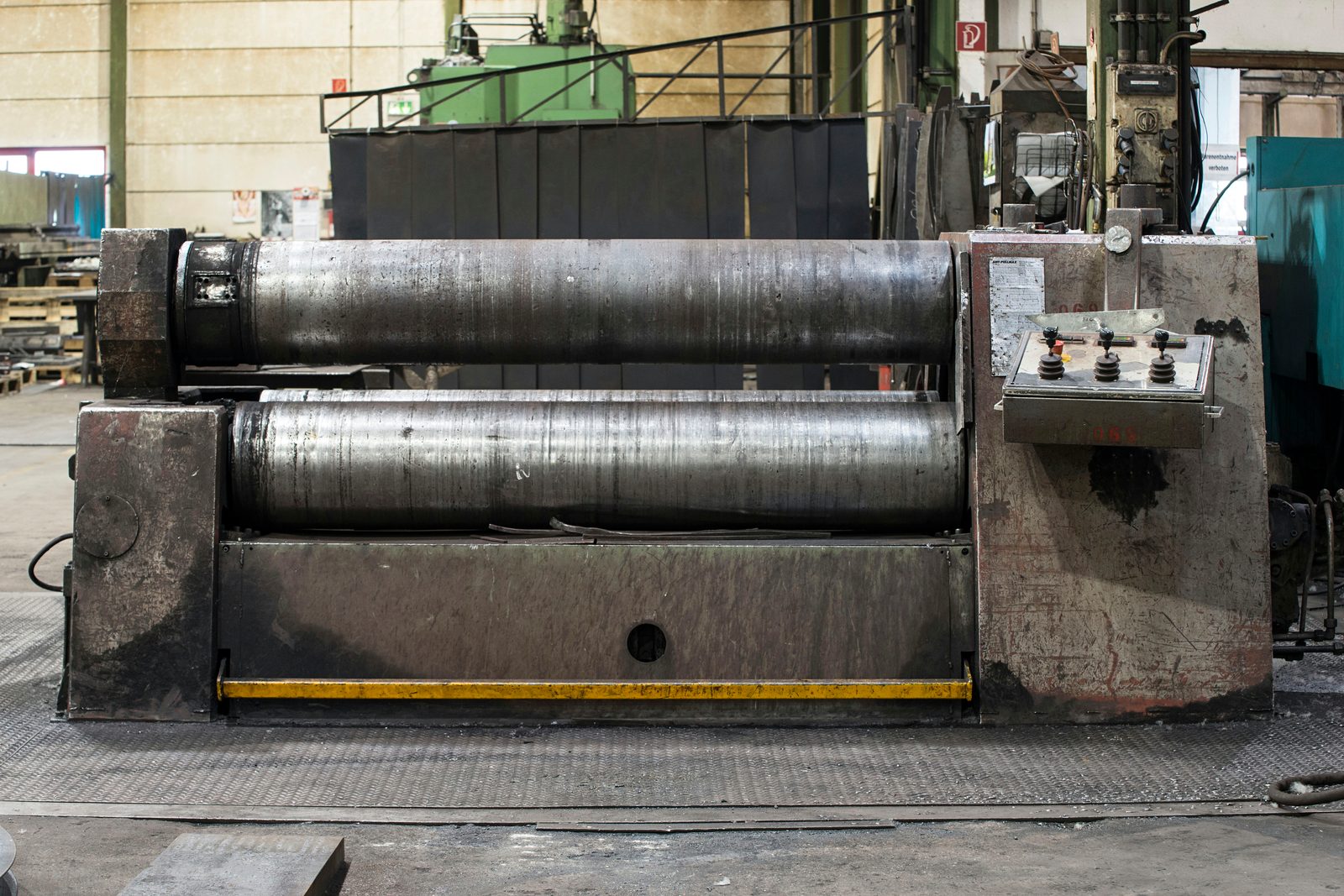

SMT-Pullmax Kumla · Валцова машина	Ø 400–6 000 мм	4–60 мм	до 2 000 мм
Davi 20485 · Валцова машина	Ø 340–6 000 мм	8–80 мм	до 2 000 мм
Wilhelmsburger DWV · Валцова машина	Ø 300–5 000 мм	4–30 мм	до 3 150 мм

Стойностите зависят от машината и материала. При Hardox, неръждаема стомана или дребнозърнеста конструкционна стомана проверяваме пружинирането, радиуса, кръглостта и допуска според проекта въз основа на Вашия чертеж.

Машинен парк →

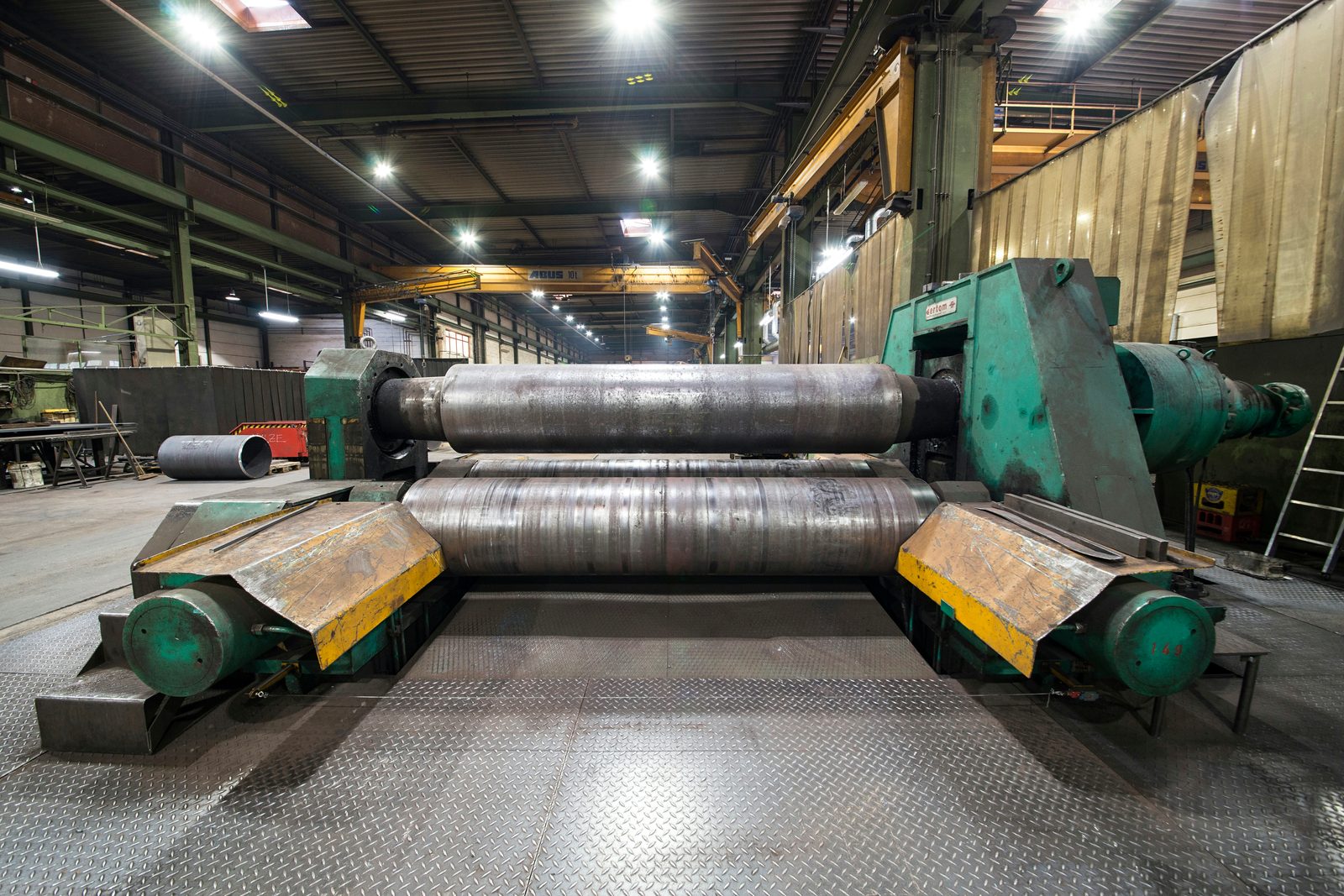

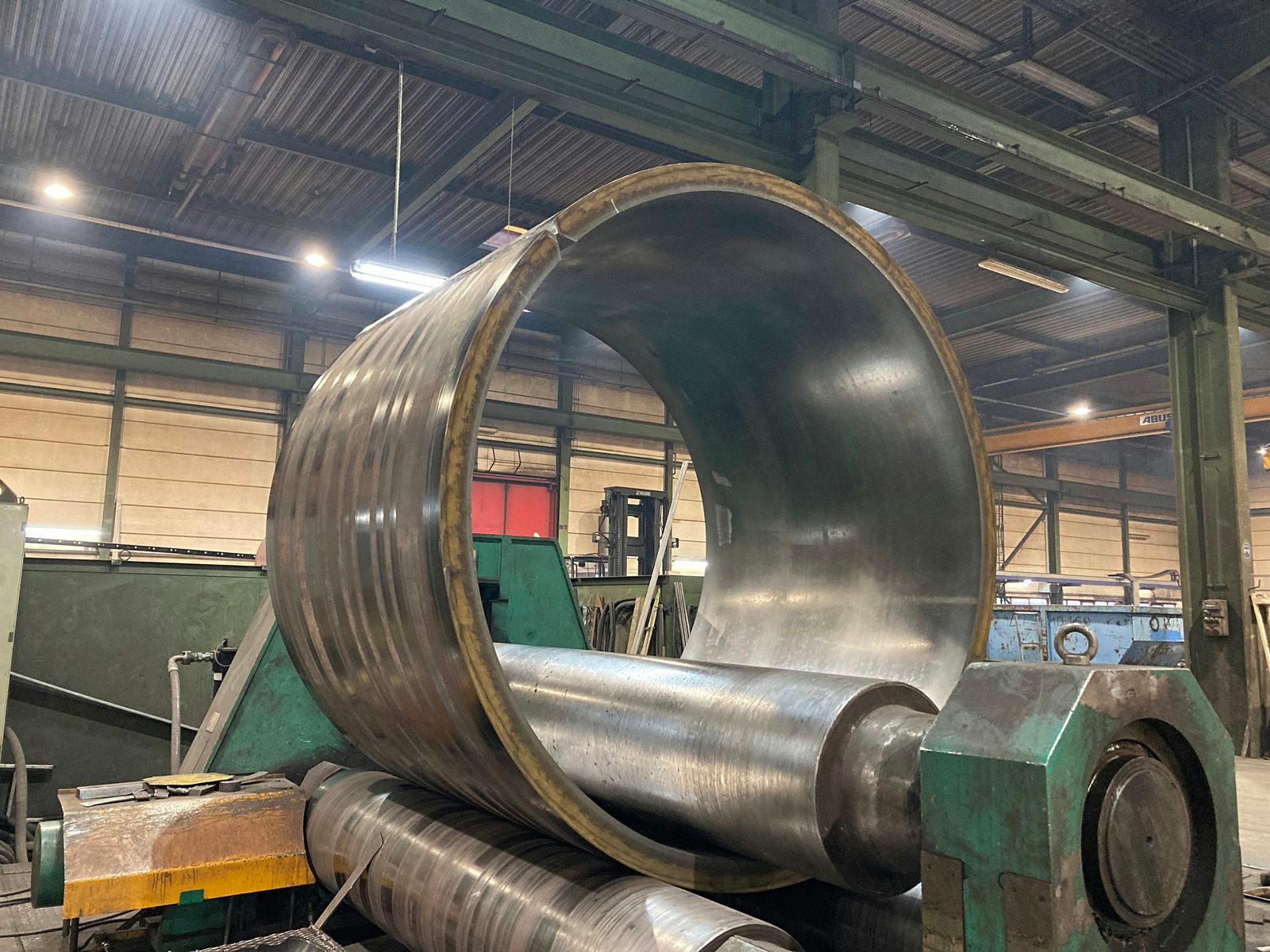

3-валцова огъваща машина Sertom – огъване и валцоване на ламарина до Ø 8 000 мм и дебелина 120 мм – студено формоване в стоманените конструкции

Една задача · четири валцовъчни машини

Каквото и да донесете — намира се подходяща валцовъчна машина

Четирите машини по-горе съзнателно имат различни оптимални диапазони. Заедно те покриват Ø 300 до 8 000 мм и 4 до 120 мм дебелина на ламарината — от тънкостенния малък цилиндър до XXL обвивката, от стомана, дребнозърнеста конструкционна стомана, неръждаема стомана и Hardox. Така нито един детайл не пропада между машините — тук е подходящата валцовъчна машина за всяка задача.

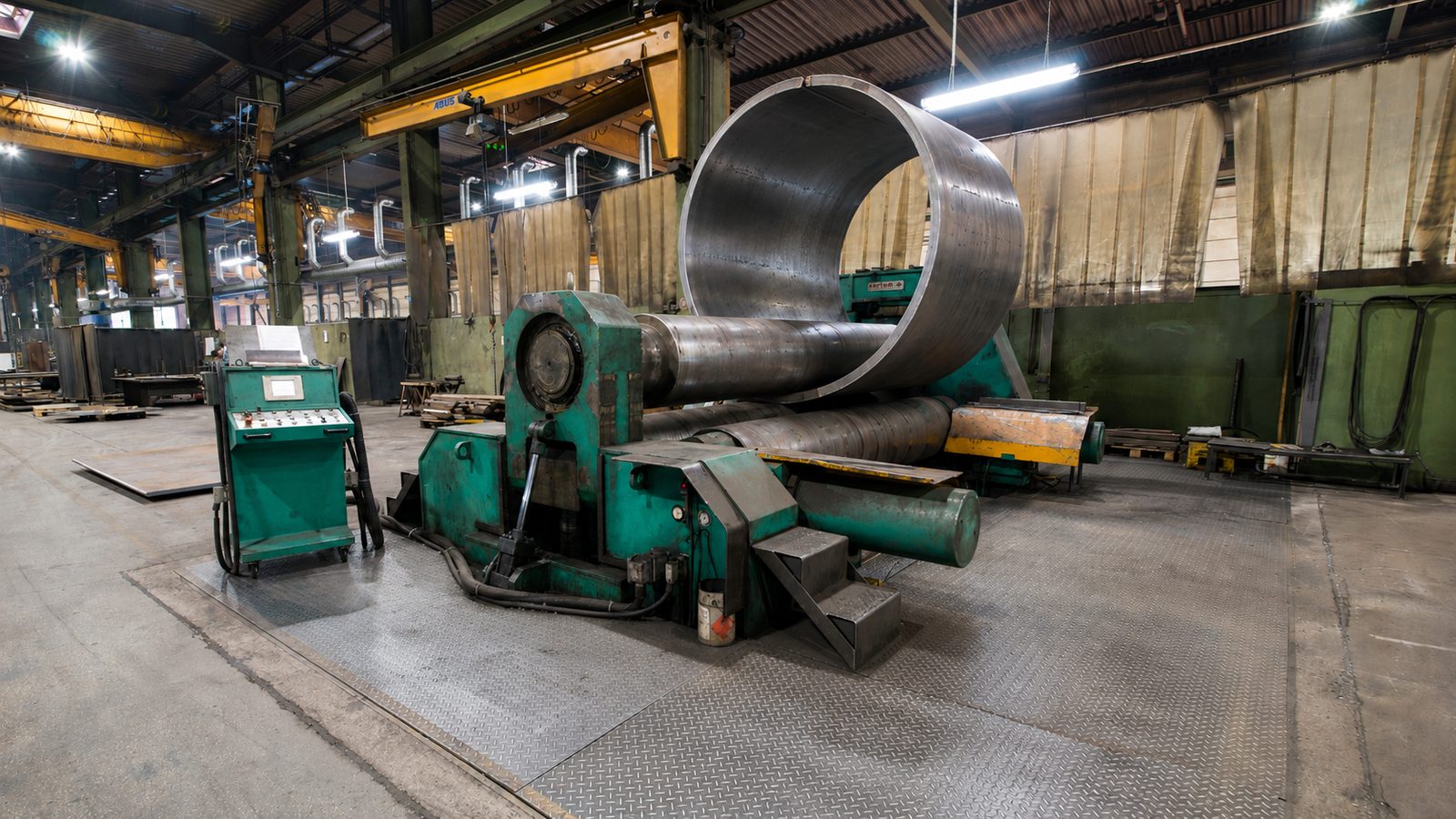

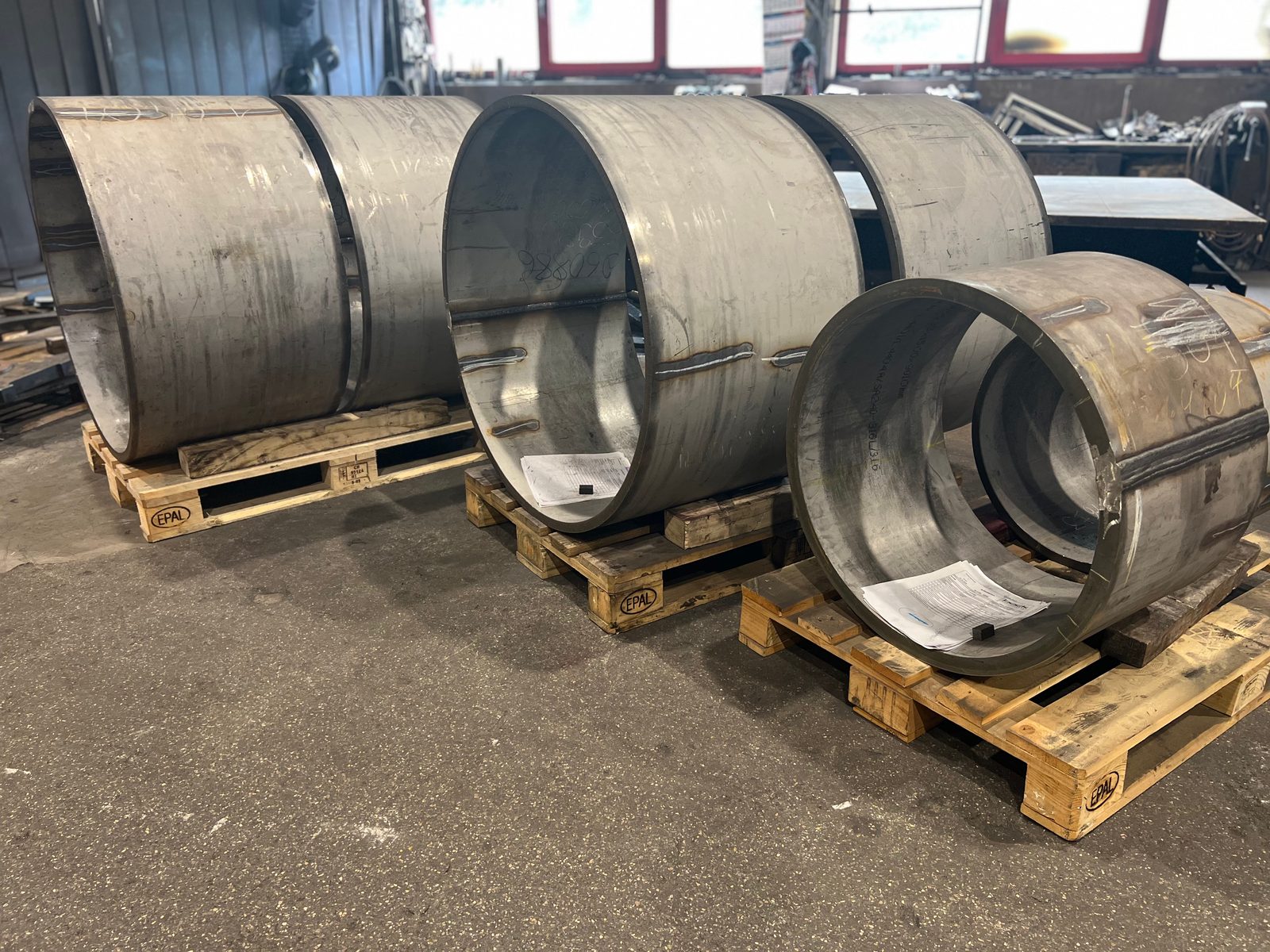

Валцова машина валцова лист от неръждаема стомана в цилиндрична обечайка

Малки и дебелостенни

Малък радиус при голяма дебелина на стената — взискателната комбинация.

Davi 20485 · Валцова машина

напр. компактни, дебелостенни тръбни тела, пръстени и втулки

Големи и тежки (XXL)

Най-големият диаметър се среща с най-дебелия дебел лист.

Sertom · Валцова машина

напр. обвивки на силози, обечайки за резервоари и фунии до Ø 8 000 мм

Тънкостенни и дълги

Тънки ламарини по цялата дължина на валцоване, при най-малкия диаметър.

Wilhelmsburger DWV · Валцова машина

напр. дълги, тънкостенни цилиндри и малки пръстени

Големи и средно тежки

Голям диаметър при средна дебелина на стената — гъвкавият универсал.

SMT-Pullmax Kumla · Валцова машина

напр. обвивки на резервоари и обечайки в средния диапазон на дебелината

И във всяка форма

Цилиндри и обечайки
Конуси и пресечени конуси
Пръстени и фланци
Полусферични черупки
Тръбни дъги и колена
Специални форми по чертеж

3-валовият принцип и пружинирането – експертни знания за валцоване на ламарина

Огъването на кръг (валцоване) е метод за студено формоване: ламарината преминава между три вала и чрез тяхното притискане непрекъснато се оформя до желаната кривина. За размерно точен, кръгъл резултат са от значение няколко детайла на процеса:

Предварително огъване на ръба (начална зона на валцоване) – без предварително огъване в началото и края на ламарината би останал прав остатъчен ръб. Завалцоваме краищата, така че цилиндрите и обечайките да се затварят размерно точно по целия периметър.
Пружиниране на високоякостните стомани – дребнозърнестата конструкционна стомана и Hardox пружинират по-силно след валцоването. Валовете се притискат съответно по-плътно (преогъване), за да се постигне надеждно целевият диаметър.
Студено формоване без топлинно въздействие – валцоването се извършва на студено, без зона на топлинно влияние и без изкривяване на структурата. Възможните радиуси на огъване зависят от дебелината на ламарината, якостта и посоката на валцоване (рамка: DIN 6935, студено огъване на плоски продукти от стомана).
Конусно валцоване – чрез наклонено притиснати валове възникват пресечени конуси и конични обечайки, а не само цилиндрични форми.
Минимален диаметър според машината – най-малкият постижим диаметър се определя от диаметъра на вала; в зависимост от машината валцоваме от Ø 300 мм.

Притискането, предварителното огъване и компенсацията на пружинирането съгласуваме според проекта въз основа на Вашия чертеж – материалът, диаметърът, дебелината на стената и допускът определят параметрите. За високопрецизни цилиндри и специални форми кръглостта и диаметърът се проверяват с калибрирани измервателни средства и се протоколират.

Материали за формоването →

Материали за огъване на кръг и валцоване на ламарина

Обработват се следните материали:

Конструкционна стомана S235, S355 — до 120 мм дебелина на ламарината
Дребнозърнеста конструкционна стомана S460–S1100 — високоякостни пръстени и черупки
Hardox 400 / 500 — облицовки за защита от износване и фунии
Неръждаема стомана 1.4301, 1.4571 — производство на резервоари и тръбопроводи
Специални стомани по чертеж и задание на клиента

Материални сертификати се предоставят при поискване или съгласно изискванията на проекта.

Заварени възли →

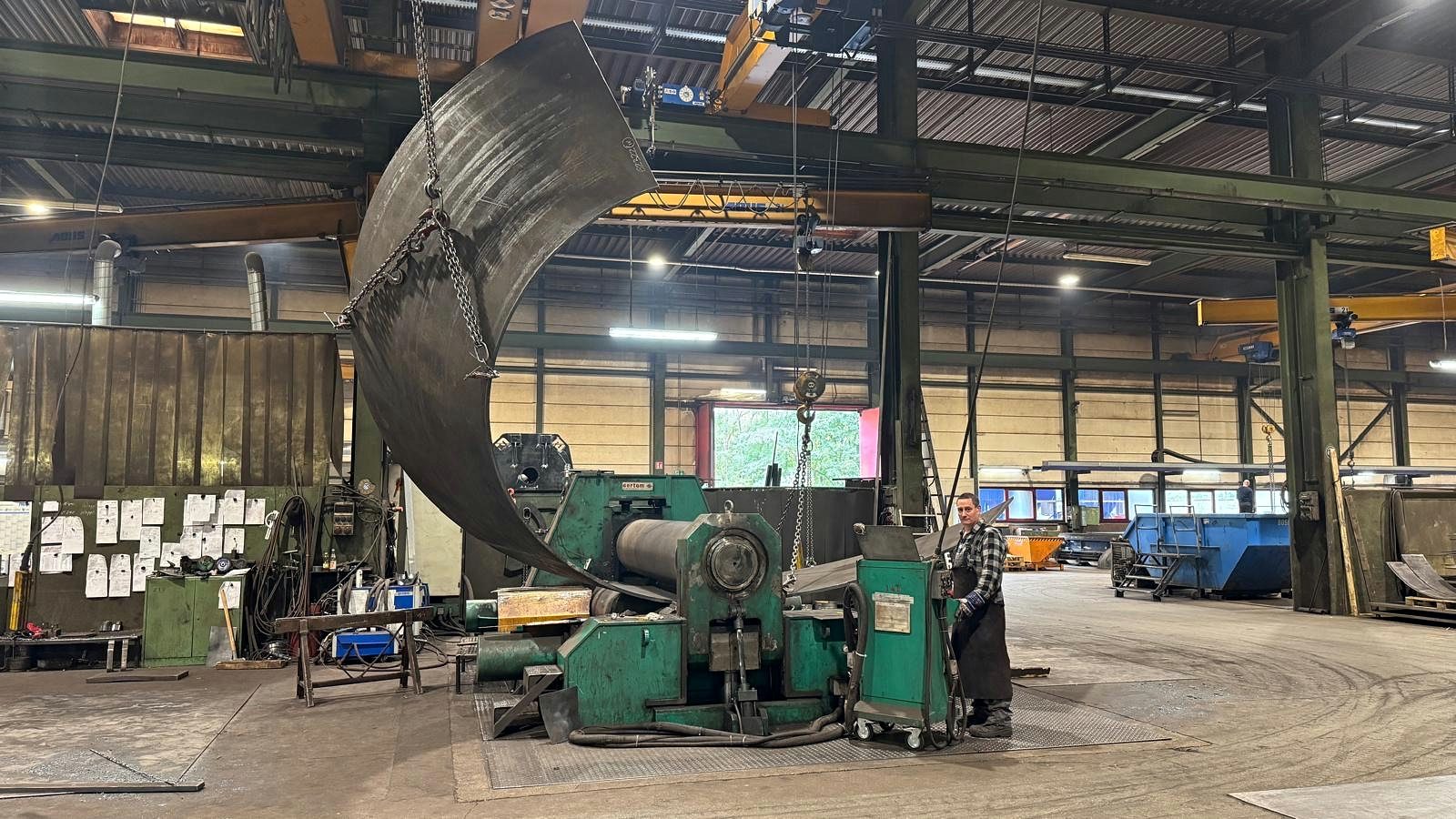

Валцоване на ламарини голям формат – S355 стоманен конус чрез студено деформиране в тежките конструкции, Bock

Типични приложения

Огъването на кръг и валцоването на ламарина се прилагат за:

Цилиндри и полусферични черупки за производство на резервоари и резервоари под налягане
Пресечени конуси и преходни елементи за силози и фунии
Тръбни дъги и извити елементи за тръбопроводно строителство
Облицовки за защита от износване от Hardox за обогатителни съоръжения

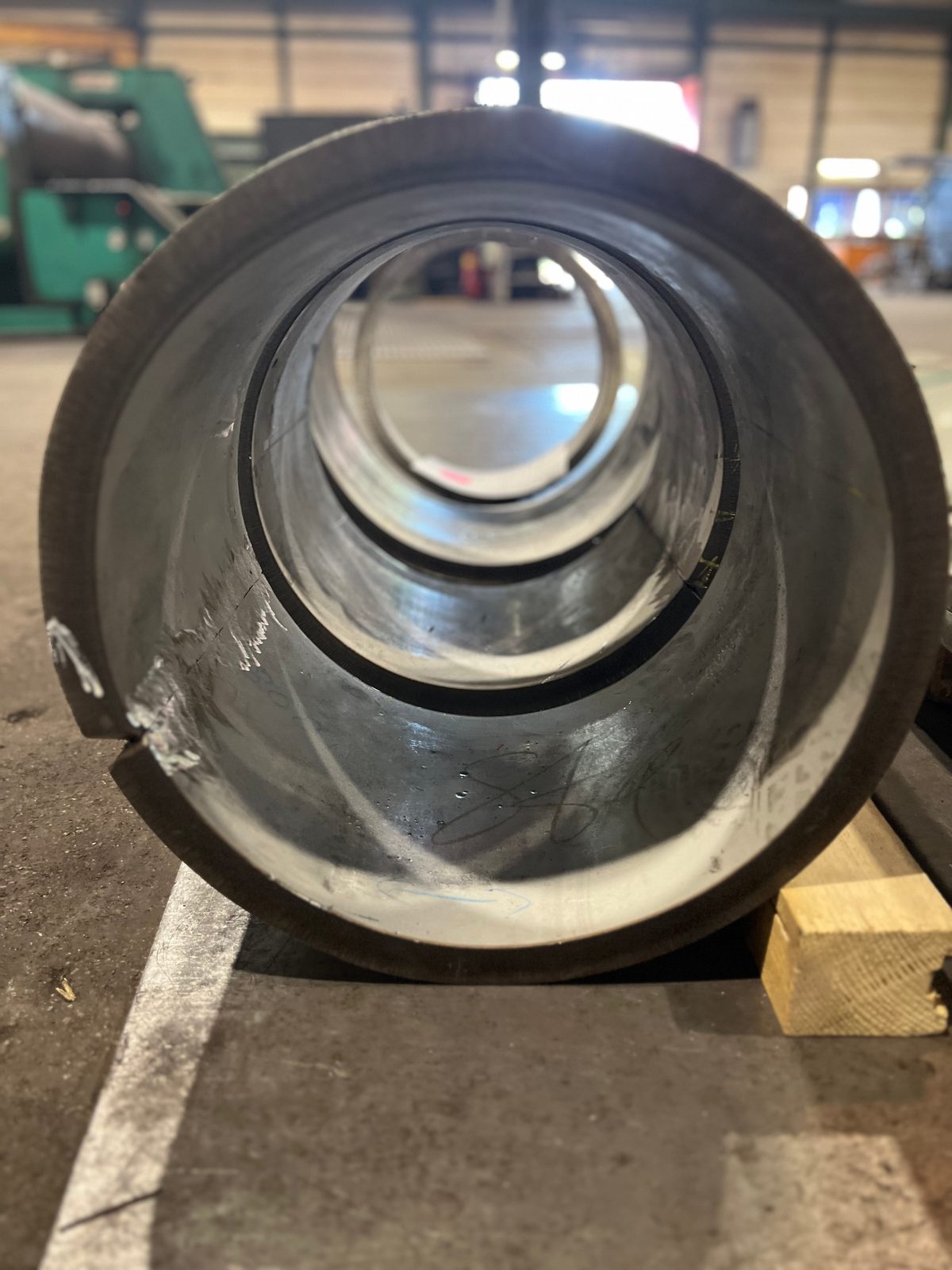

Пръстени и фланци като степен на предварителна изработка за заварени конструкции

Огънатите детайли се заваряват, обработват и подлагат на повърхностна обработка директно в предприятието. Валцоването се следва директно от заваряване, пясъкоструене и боядисване — без външна логистика. Крановата система 2×25 т позволява безопасна обработка на тежки ламарини и едрогабаритни цилиндри във всички производствени участъци. За резервоари под налягане, силозно строителство и съоръжения за защита от износване се изработват детайли по чертеж. Възможни са дебелини на ламарината до 120 мм и диаметри до 8 000 мм, дори при високоякостни материали като Hardox и дребнозърнеста конструкционна стомана. Документация за качеството и материални сертификати съгласно DIN EN ISO 9001:2015 са на разположение за всички типове поръчки. Производство по поръчка без минимални количества за единични детайли и малки серии. Предоставени от клиента ламарини се обработват при поискване. Кратък преход към заваряване и повърхностна обработка в същото предприятие.

Преглед на услугите — производство по поръчка и стоманени конструкции →

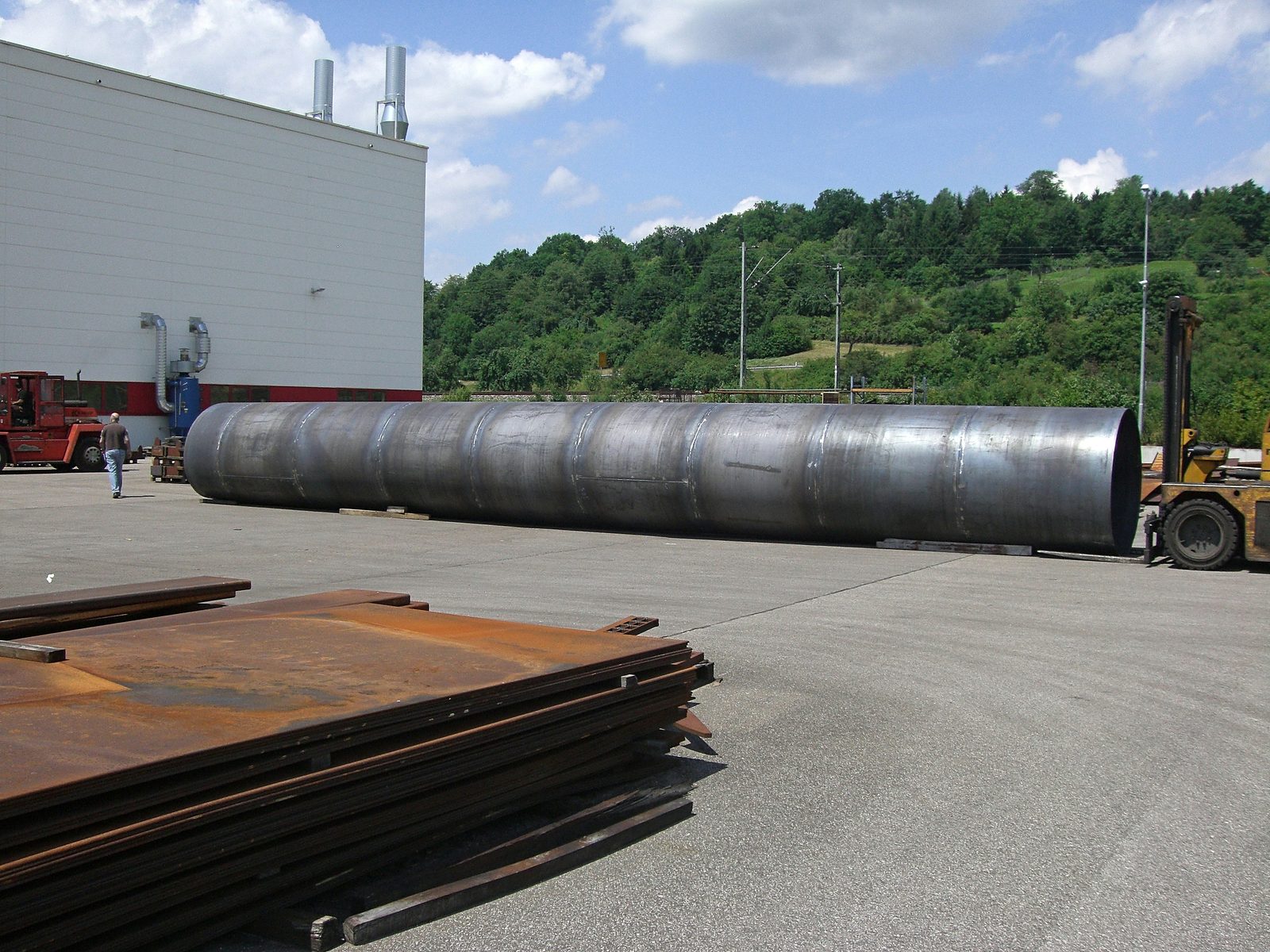

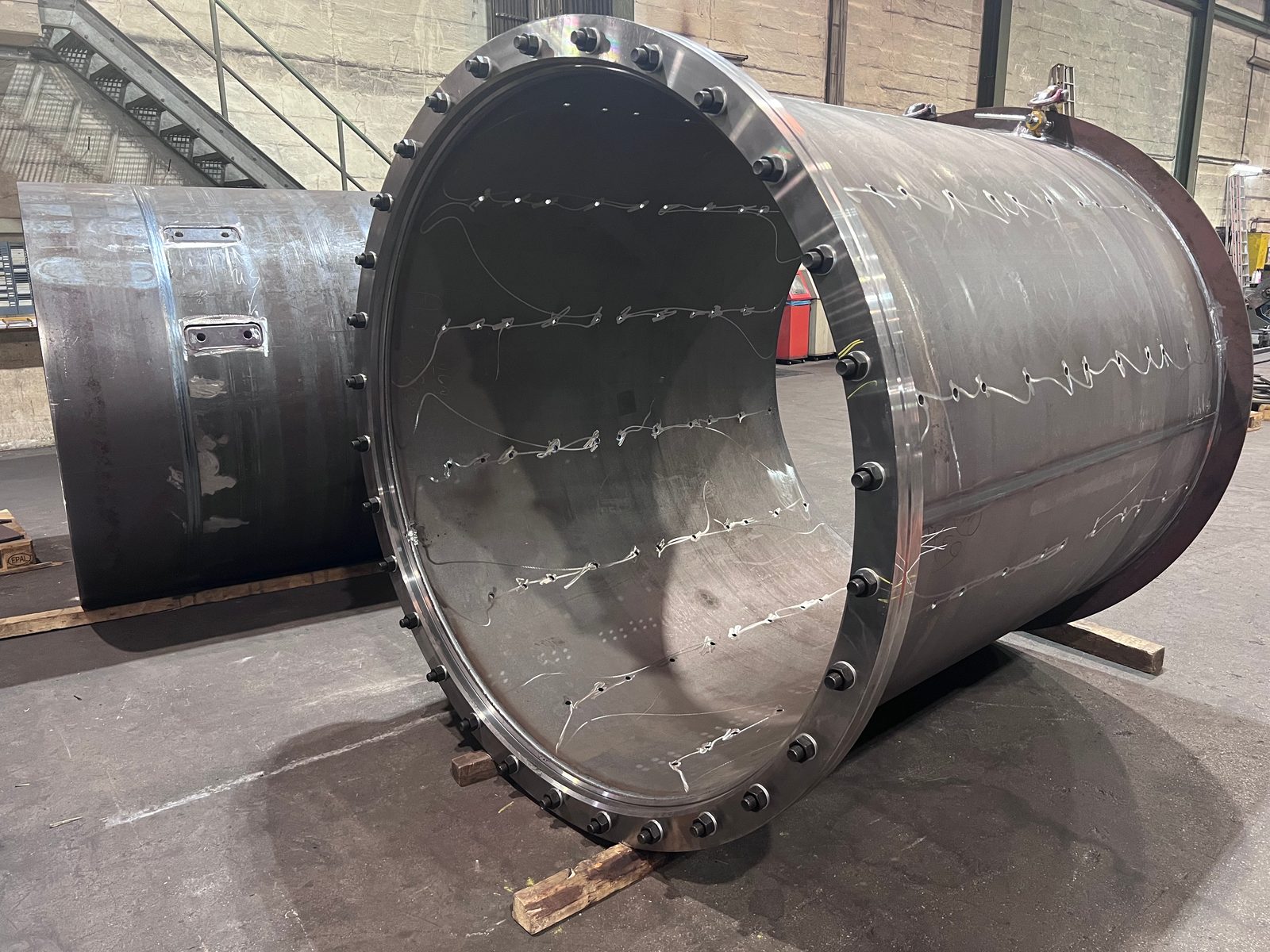

Производство на тръби чрез валцоване и триточково огъване с UP заваряване в XXL металоконструкциите – UP заваряване производство Bock Lorch

Директен преход към заваряване, обработка и повърхност

Огънатите на кръг детайли могат да продължат обработката в същото предприятие. Това намалява интерфейсите и прави доставката по-планируема за купувачите:

MAG, WIG и SAW заваряване за цилиндри, тръби, пръстени и стоманени възли
CNC обработка на едрогабаритни детайли до 50 т за прилягащи повърхнини, схеми на отвори и присъединителни геометрии
Пясъкоструене и индустриално боядисване като интегрирана повърхностна обработка
Монтаж, междинна проверка и логистика на тежки детайли чрез кранова система 2×25 т

В зависимост от проекта се обработват единични детайли, малки серии и предоставени от клиента ламарини. Материални сертификати, протоколи от изпитвания и документация за качеството се съгласуват според проекта.

Заварени възли →

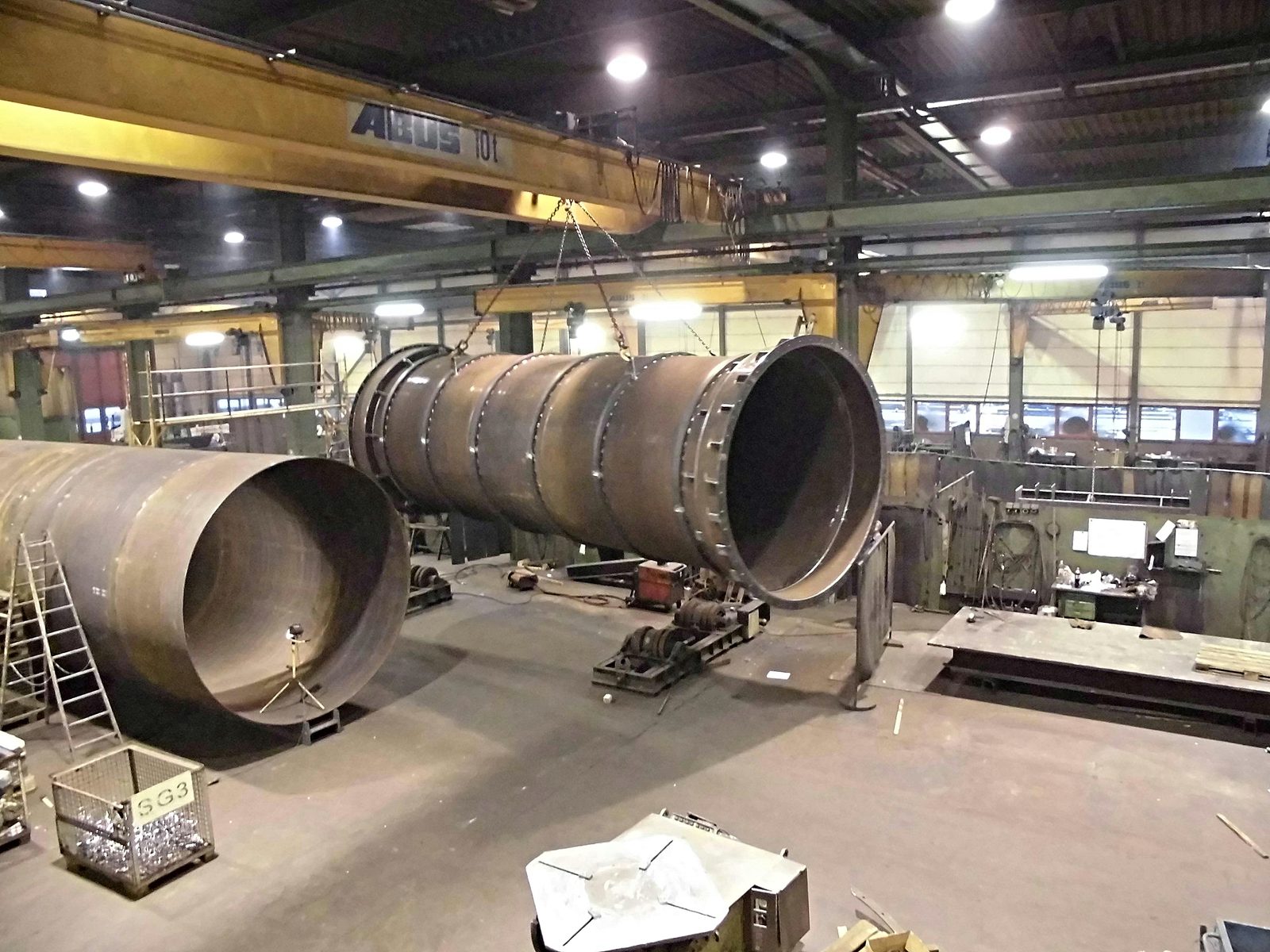

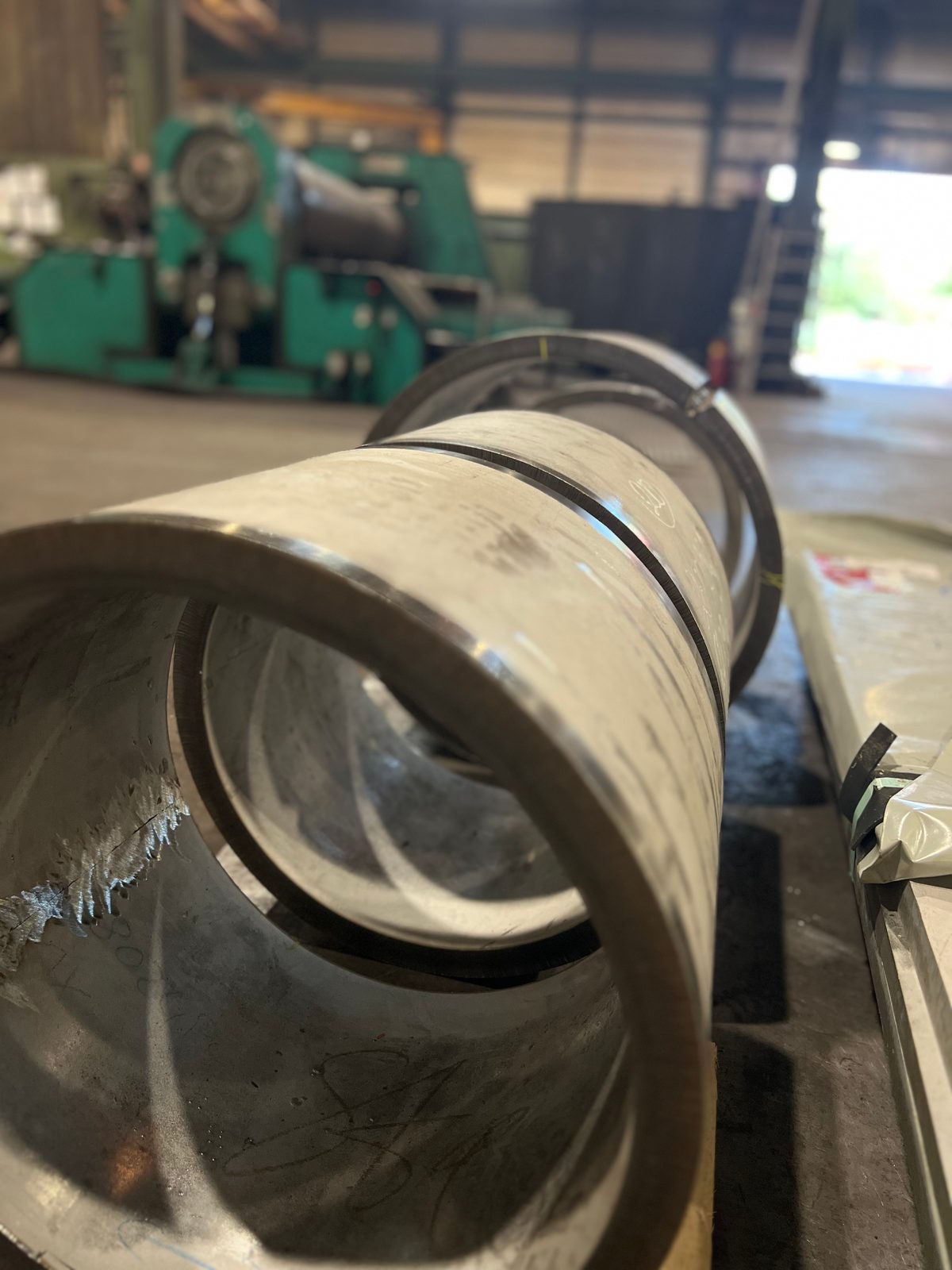

Производство на едрогабаритни детайли, изработка на тръби чрез валцоване и тригочково огъване за стоманени конструкции

Огъване на кръг при Bock — Вашите предимства

Bock Maschinenbau предлага огъване на кръг и валцоване на ламарина като интегрирана част от производството по поръчка:

Дебелини на ламарината до 120 мм: Тежки машини за огъване на кръг за едрогабаритни стоманени ламарини.
Диаметри до Ø 8 000 мм: Реализират се и много големи цилиндри и специални форми.
Hardox и специални стомани: Износоустойчивите стомани се обработват по задание на клиента.
Без минимални количества: Единични детайли, прототипи и серийни детайли се изработват в еднаква степен.
DIN EN ISO 9001:2015: Система за управление на качеството с документирано управление на материалите.
Кръгло огъване за региона: Производители на резервоари, апарати и тръби от региона на Щутгарт и целия регион DACH валцоват при нас в Лорх обечайки, конуси и цилиндри до Ø 8 000 мм – включително от неръждаема стомана и Hardox.

Контакти →

Често задавани въпроси за огъване на кръг и валцоване на ламарина

До какъв диаметър и каква дебелина на ламарината можете да валцовате?

Валцоваме диаметри до Ø 8 000 мм и дебелини на ламарината до 120 мм (S235). При по-високоякостни стомани като Hardox и дребнозърнеста конструкционна стомана максималната дебелина се намалява съответно на якостта. Четири 3-валови машини за огъване на кръг покриват диапазона от Ø 300 мм.

Машинен парк →

Колко малък може да бъде диаметърът?

В зависимост от машината валцоваме от Ø 300 мм. Най-малкият постижим диаметър се определя от диаметъра на вала – за компактни, дебелостенни детайли използваме предназначената за целта машина.

Можете ли да валцовате и конуси и конични форми?

Да. Чрез наклонено притиснати валове изработваме пресечени конуси и конични обечайки – а не само цилиндрични форми. Освен това валцоваме пръстени, полусферични черупки и тръбни дъги по чертеж.

Как се справяте с пружинирането на високоякостните стомани?

Дребнозърнестата конструкционна стомана и Hardox пружинират по-силно след валцоването. Компенсираме това чрез адаптирано притискане (преогъване) и проверяваме радиуса, кръглостта и допуска според проекта – така и при специалните стомани тесните допуски се спазват надеждно.

Остава ли прав ръб в краищата на ламарината?

Без предварително огъване в началото и края би останал прав остатък. Завалцоваме краищата, така че цилиндрите и обечайките да се затварят размерно точно по целия периметър и да могат да бъдат заварени чисто.

Доставяте ли материални сертификати?

Да. При поискване или съгласно изискванията на проекта предоставяме материални сертификати по EN 10204. Производството се извършва съгласно DIN EN ISO 9001:2015 с пълна проследимост на материалите.
