Гільйотинне різання та розкрій листів – без нагрівання на гільйотинних ножицях
Точне різання листів за розміром без нагрівання: гільйотинні ножиці розділяють лист суто механічно – чиста кромка різу без зони термічного впливу, без короблення, готова до подальшої обробки. Великий формат із довжиною різу до 6 100 мм у Lorch — округ Ostalbkreis, регіон Штутгарта, Південна Німеччина.
Холодний, суто механічний різ – без зони термічного впливу, без короблення структури, без зміни кольору.
Чиста кромка різу
Кромка з мінімальним задирком, рівна – одразу готова до зварювання та гнуття, без доопрацювання.
Великий формат до 6 100 мм
Довжина різу до 6 100 мм – великі листи за один прохід, під виготовлення великогабаритних деталей.
Листи до 15 мм
Листи завтовшки до 15 мм розділяються суто механічно.
Економічно
Швидкий і економічний розкрій тонких і середніх листів.
Інтегрований процес
Розкрій безпосередньо як переділ перед гнуттям і зварними вузлами – усе з одних рук.
Розкрій листів на гільйотинних ножицях – технологія та можливості
Гільйотинне різання листів технічно є різанням зсувом за DIN 8588: лист розділяється між двома ножами суто механічно – верхній ніж зрізає матеріал об нерухомий нижній ніж, повністю без нагрівання. Матеріал спочатку деформується пружно, потім пластично, надривається біля різальних кромок і чисто розділяється. На відміну від газокисневого, плазмового чи лазерного різання, зона термічного впливу не виникає – структура залишається незмінною, лист не коробиться і не має кольорів мінливості.
Верхній ніж при цьому розташований під невеликим кутом зсуву близько 2–3° навскіс до листа. Так уся довжина розділяється не за один удар, а поступово – це суттєво знижує потрібне зусилля різання і взагалі уможливлює дуже довгі різи. Притиск фіксує лист перед різом і утримує його рівним. Саме цей принцип дозволяє довжину різу до 6 100 мм.

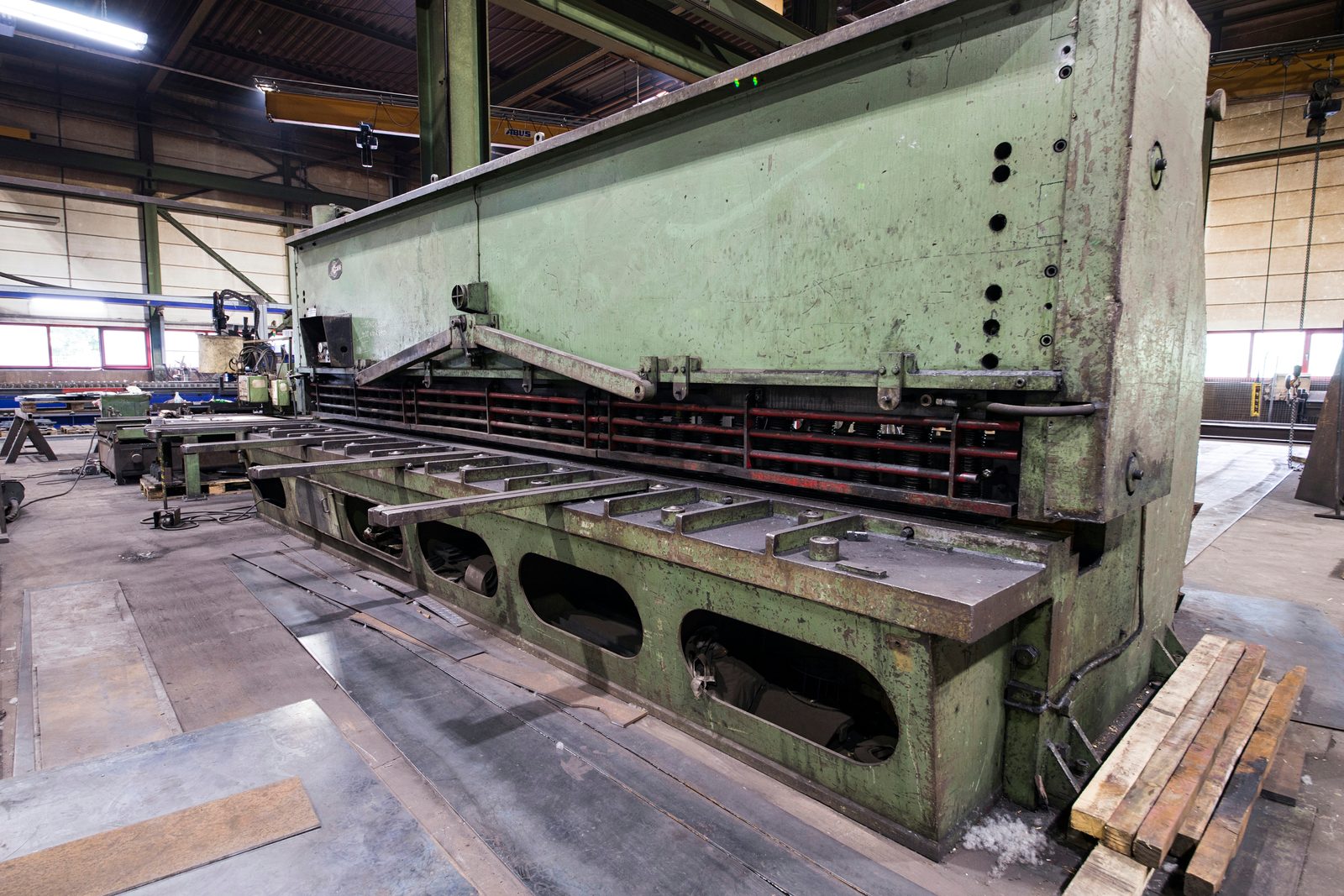

Гільйотинні ножиці Bock Maschinenbau ріжуть листи завтовшки до 15 мм на цій довжині різу до 6 100 мм. Так навіть великі листи можна відрізати за один прохід – формат, що перевищує звичні для гільйотинних ножиць 3 000–4 000 мм і точно відповідає виготовленню великогабаритних деталей, яким відома Bock.
Відрізана кромка має мінімальний задирок і є рівною та може без доопрацювання одразу піти в подальшу обробку – наприклад, як основний, приєднувальний чи вузловий лист для зварних вузлів або як заготовка перед гнуттям.
Розкрої листів виготовляються на основі креслень або специфікацій розмірів – від окремої деталі до серії, без мінімальної партії. Для тонких і середніх листів механічне різання швидше й економічніше за термічні методи та обходиться без різального газу чи спричиненого нагріванням зношування.
Розкрій виконується за документованими процесами якості згідно з DIN EN ISO 9001:2015 з повною простежуваністю матеріалу – як інтегрований перший крок контрактного виробництва в Lorch.
Кромка різу при гільйотинному різанні – перпендикулярна і без термічного впливу
Відрізана кромка листа має характерну, чисту будову. Оскільки різання суто механічне й холодне, вона залишається перпендикулярною до поверхні листа та без шлаку, оксидної кромки й кольорів мінливості. Типові зони поверхні різу при різанні зсувом:
Завал кромки – легке заокруглення на верхній кромці, де входить ніж.
Зона гладкого зрізу – блискуча, гладка основна частина поверхні різу (при різанні зсувом зазвичай близько 20–60 % товщини листа).
Зона зламу – трохи нахилена ділянка, де матеріал остаточно розділяється.
Задирок різу – лише мінімальне утворення задирка на нижній кромці, кероване через різальний зазор (при відкритому різі близько 3–5 % товщини листа).
Результат – кромка з мінімальним задирком, рівна й перпендикулярна, яку без зачищення можна одразу зварювати, гнути чи обробляти далі – з високою повторюваною точністю по всій довжині різу.
Розкрій листів як інтегрований крок контрактного виробництва:
Без термічного впливу
Холодний, суто механічний різ – без зони термічного впливу, без короблення структури, без зміни кольору.
Чиста кромка різу
Кромка з мінімальним задирком, рівна – одразу готова до зварювання та гнуття, без доопрацювання.
Великий формат до 6 100 мм
Довжина різу до 6 100 мм – великі листи за один прохід, під виготовлення великогабаритних деталей.
Економічно
Швидкий і економічний розкрій тонких і середніх листів.
Інтегрований процес
Розкрій безпосередньо як переділ перед гнуттям і зварними вузлами – усе з одних рук у Lorch.
Металоконструкційні підприємства, слюсарні майстерні та металообробники з округу Ostalbkreis, регіону Штутгарта та регіону DACH замовляють у нас у Lorch різання листів у розмір – зі складу, без мінімальної партії.
У чому перевага порівняно з лазерним, плазмовим чи газокисневим різанням?
Різання зсувом розділяє лист суто механічно, без нагрівання. Не виникає ані зони термічного впливу, ані термічного короблення, ані оксидної кромки – кромка одразу придатна до подальшої обробки. Для тонких і середніх листів різання зсувом швидше й економічніше; для товстих листів або будь-яких контурів правильним вибором є термічні методи.
Різання зсувом (DIN 8588) – це механічне розділення листа між двома ножами – верхнім і нерухомим нижнім. Лист деформується пружно, потім пластично, надривається біля різальних кромок і розділяється без стружки та без нагрівання. Гільйотинні ножиці – це класична машина для прямих різів зсувом по листах.
Який вигляд має кромка різу при різанні зсувом?
Кромка має типову будову різу зсувом – легкий завал кромки, блискучу зону гладкого зрізу, невелику зону зламу та лише мінімальний задирок. Вона перпендикулярна до поверхні і, оскільки різання холодне, без кольорів мінливості та без короблення – тобто одразу придатна до подальшої обробки.
Чи коробиться лист при різанні зсувом?
Ні. Різ холодний, термічного короблення немає. Притиск фіксує лист перед різом і утримує його рівним, невеликий кут зсуву верхнього ножа тримає зусилля різання низькими – так розкрої залишаються точними за розміром і рівними.
До якої товщини листа ви можете різати?
На гільйотинних ножицях листи з конструкційної сталі розділяються до 15 мм. Максимальна товщина залежить від матеріалу – високоміцні та нержавіючі сталі (нержавіюча сталь) суттєво зменшують можливу товщину різання.
Наскільки великі листи можна відрізати за один різ?
Довжина різу становить до 6 100 мм – так великі листи можна відрізати за один прохід, під виготовлення великогабаритних деталей у Bock.
Чи виготовляєте ви також окремі деталі та малі серії?
Так. Розкрої листів виготовляються без мінімальної партії – від окремої деталі до поточної серії за кресленням або специфікацією розмірів.
Чи пропонує Bock лазерне або гідроабразивне різання?
Ні. Bock виконує плазмове різання, зокрема 3D-різання труб, газокисневе різання, різання на гільйотинних ножицях і пилах. Лазерне та гідроабразивне різання не входять до переліку послуг.
