Гідротехнічні металоконструкції: шлюзові ворота, водозливні клапани та дукдальби
Як постачальник гідротехнічних металоконструкцій ми виготовляємо важкі зварні вузли за кресленням — шлюзові ворота, водозливні та клапанні затвори, дукдальби — за DIN EN 1090-2 EXC3, оброблені піскоструменем і покриті за EN ISO 12944 в Lorch поблизу Штутгарта.
Шлюзові ворота, водозливні та клапанні затвори, щитові затвори та дукдальби — важко зварені за Вашим кресленням.
Піскоструминна обробка до ступеня чистоти Sa 2,5 і покриття за EN ISO 12944 в установці розміром 25 × 7 × 6 м.
Важкі, довгі деталі масою до 50 т і завдовжки до 26 м — переміщення крановою системою 25 т.
Несучі зварні конструкції за найвищим класом, що сертифікується на практиці, — плюс EN ISO 3834-2.
VT, PT та MT власним контрольним персоналом рівня 2 за DIN EN ISO 9712 — безпосередньо на виробництві. UT на нашому підприємстві силами нашого партнера з кооперації.
Постачальник гідротехнічних металоконструкцій
Постачальник гідротехнічних металоконструкцій за кресленням — для Bock Maschinenbau це з 1963 року важкі зварні металоконструкції для споруд у воді та біля води. Шлюзові ворота, водозливні клапани та дукдальби несуть високі гідростатичні та динамічні навантаження й мають десятиліттями залишатися щільними, розмірно точними та стійкими до корозії. Як сертифіковане зварювальне підприємство ми розраховуємо кожен вузол на несучу здатність, щільність і витривалість.
Глибина виробництва для цього повністю зосереджена в Lorch поблизу Штутгарта. Від газокисневої різки на столі 20 × 3,5 м до товщини матеріалу 200 мм через зварювання під флюсом і MAG до ЧПК-обробки великогабаритних деталей, піскоструминної обробки та покриття все відбувається під одним дахом. Це скорочує терміни виготовлення, усуває перевезення між дільницями та забезпечує суцільну простежуваність матеріалів за EN 10204.
Ми виготовляємо як контрактний виробник за Вашими вимогами — від окремого запірного органа до повного вузла воріт. На 14 000 m² виробничої площі працюють понад 100 фахівців із 63 роками досвіду у важких металоконструкціях.
Типові деталі для гідротехнічних металоконструкцій
Чи то нове будівництво водопідпірної споруди, чи заміна окремих запірних органів — ми виготовляємо за кресленням і вимогами замовника:
- Шлюзові ворота та вузли шлюзового будівництва для каналів, портів і водних шляхів — зварні корпуси воріт з обробленими приєднувальними та ущільнювальними поверхнями
- Шлюзові щити та засувки — запірні органи для регулювання води, зварені з дотриманням розмірів і механічно оброблені

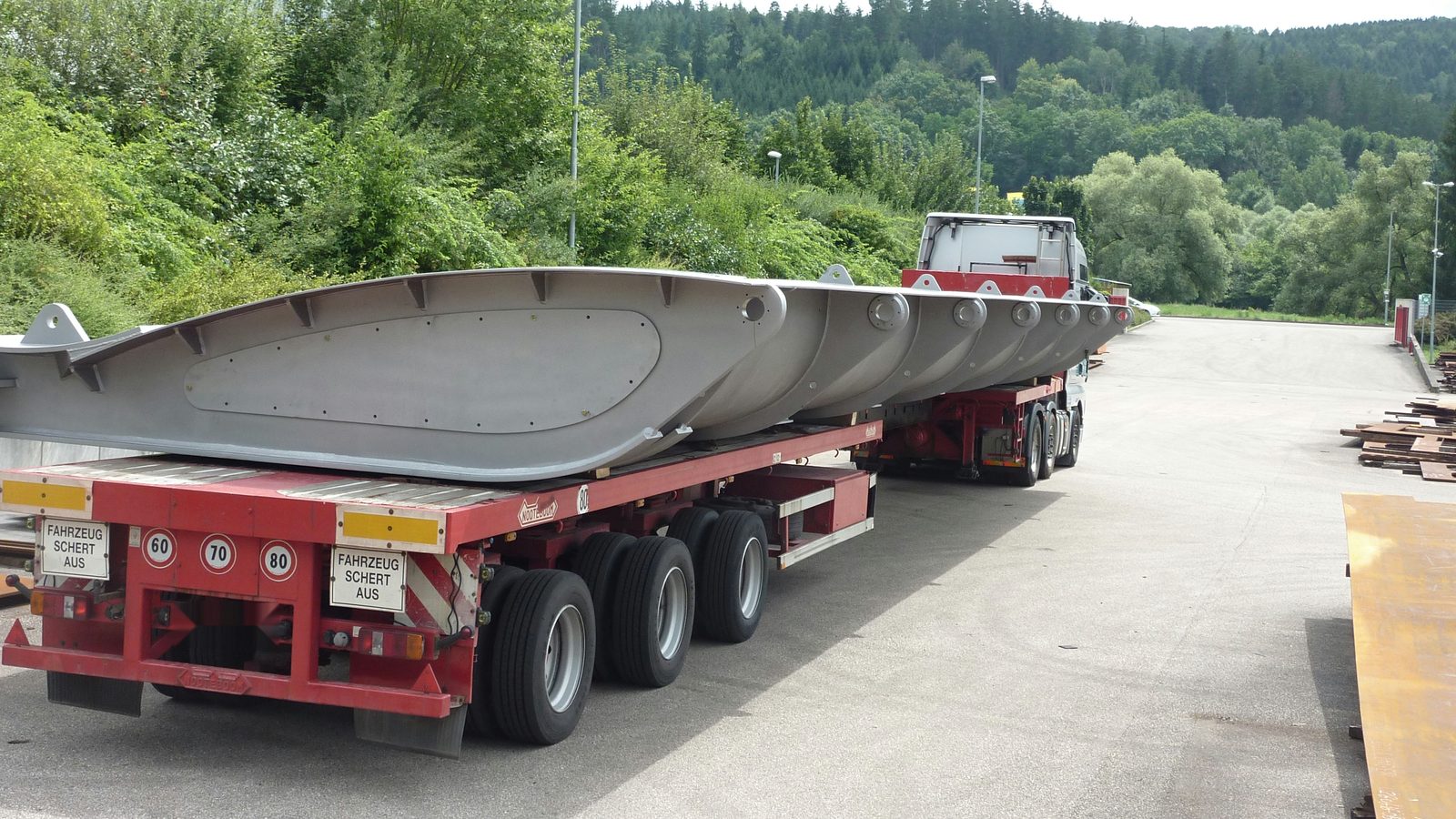

- Клапанні затвори, а також водозливні та підпірні клапани для водопідпірних споруд — жорсткі на кручення порожнисті тіла з довгими щільними зварними швами
- Дукдальби — зварні пальові конструкції для портів і причалів, розраховані на ударні та швартові навантаження
- Компоненти водопідпірних споруд і несучі рамні конструкції за кресленням — від закладної рами до повного вузла
Інші деталі для гідротехнічних металоконструкцій ми виготовляємо за кресленням на запит — надішліть нам Ваші документи.
Матеріали для гідротехнічних металоконструкцій
Для несучих конструкцій у гідротехніці ми обробляємо конструкційну сталь S235/S355 і дрібнозернисту конструкційну сталь до S1100 — для оптимізованих за масою воріт і клапанів із високою межею текучості. Де вимагається підвищена корозійна стійкість, ми виготовляємо з нержавіючої сталі 1.4301 до 1.4571, а також дуплексної сталі 1.4462. Загалом доступно понад 40 марок матеріалів, поширені якості — зі складу.
Кожна партія суцільно маркована та задокументована приймальним сертифікатом 3.1 за EN 10204. На перемаркування залишкового матеріалу нас уповноважила GSI SLV München — простежуваність залишається замкненою від приймання товару до готового вузла.
Захист від корозії за EN ISO 12944 — піскоструминна обробка та покриття на підприємстві
Деталі в гідротехнічних металоконструкціях постійно перебувають під впливом води, вологи та змінних навантажень — захист від корозії визначає термін служби. Ми обробляємо ворота, клапани та дукдальби піскоструменем в установці розміром 25 × 7 × 6 м до ступеня чистоти Sa 2,5 і потім покриваємо їх за EN ISO 12944 — з розрахунком на високі категорії корозійності та тривалий строк захисту.
Оскільки зварювання, механічна обробка, піскоструминна обробка та покриття відбуваються на тому самому заводі, немає проміжних перевезень і пошкоджених покриттів через стороннє поводження. Ви отримуєте вузол, готовий до вбудовування, із задокументованою системою покриття.
Промислове фарбування за EN ISO 12944
Якість і контроль у гідротехнічних металоконструкціях
Шлюзові ворота та водозливні затвори — це несучі, постійно змінно навантажені зварні конструкції; ми виготовляємо їх за DIN EN 1090-2 EXC3, найвищим класом виконання, що сертифікується на практиці, і виконуємо з EN ISO 3834-2 повні вимоги до якості зварювання. Документація на матеріали за EN 10204 належить до стандарту.
Неруйнівний контроль на підприємстві
Зварні шви в гідротехніці мають бути щільними та витривалими — ми перевіряємо їх там, де вони виникають:

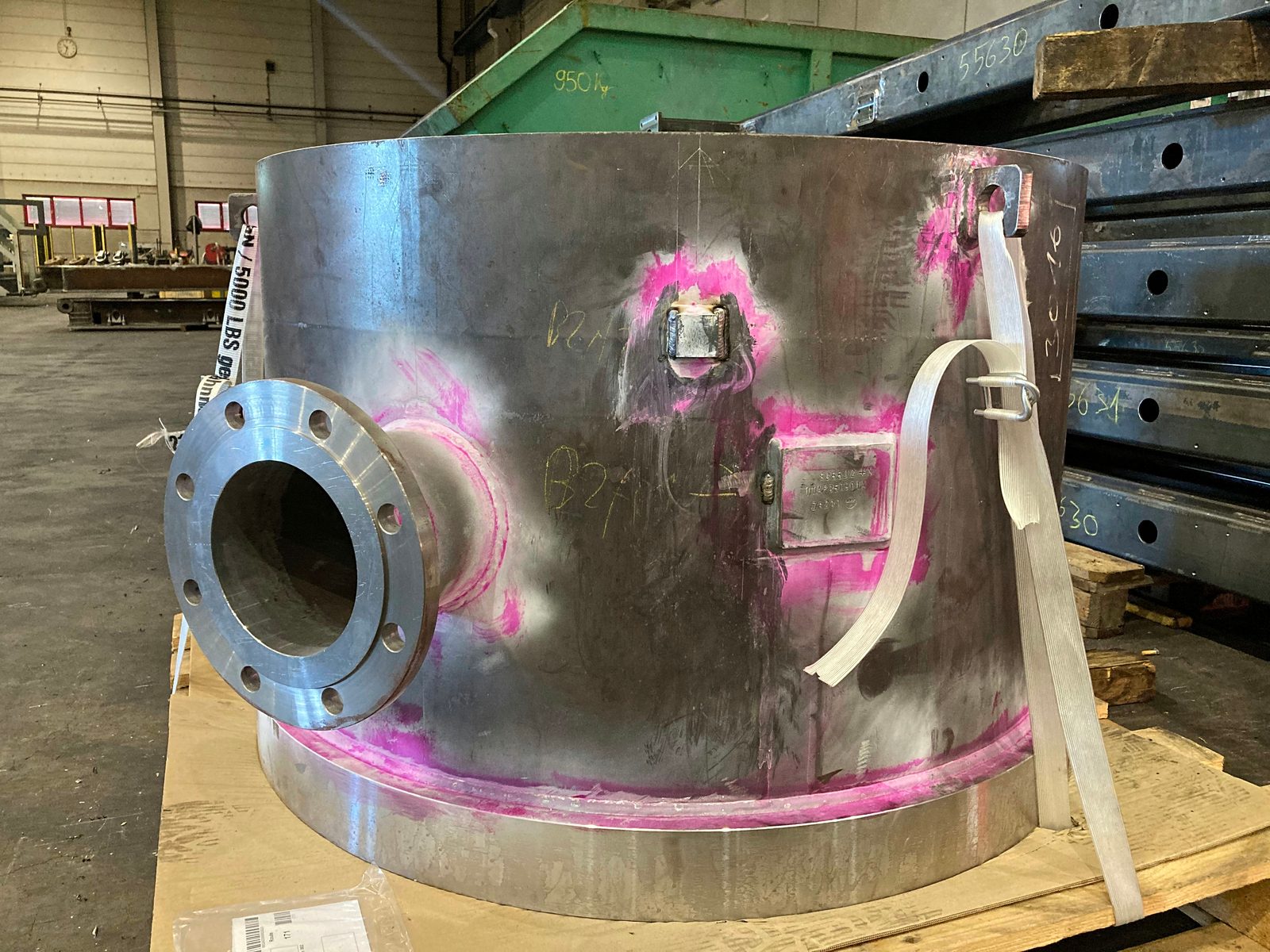

- Візуальний контроль (VT), капілярний контроль (PT) та магнітопорошковий контроль (MT) виконують власні контролери рівня 2 за DIN EN ISO 9712 безпосередньо на виробництві.
- Ультразвуковий контроль (UT) виконується під конкретний проєкт на нашому підприємстві сертифікованим контрольним персоналом нашого партнера з кооперації. Руйнівні випробування, як-от випробування на розтяг, ми замовляємо в акредитованих партнерських лабораторіях.
Обсяг контролю та документація визначаються Вашою специфікацією або нормою — із протоколами контролю до кожного вузла.
Чому Bock як постачальник гідротехнічних металоконструкцій
- Важке та велике з одних рук
- Розкрій, зварювання, ЧПК-обробка великогабаритних деталей, піскоструминна обробка та покриття на тому самому заводі — деталі до 50 т і 26 м, переміщувані крановою системою 25 т.
- Захист від корозії на підприємстві
- Піскоструминна обробка до Sa 2,5 і покриття за EN ISO 12944 в установці 25 × 7 × 6 м — без проміжного перевезення до сторонньої фарбувальної дільниці.
- Сертифіковано та простежувано
- DIN EN 1090-2 EXC3, EN ISO 3834-2, приймальний сертифікат 3.1 і суцільне маркування матеріалів за EN 10204 — перемаркування за уповноваженням GSI SLV München.
- Компетенція з контролю на підприємстві
- VT, PT та MT рівня 2 за DIN EN ISO 9712 власним персоналом, UT на нашому підприємстві силами нашого партнера з кооперації — короткі шляхи між зварним швом і протоколом контролю.
- Досвід із 1963 року
- 63 років важких металоконструкцій, понад 100 фахівців і 14 000 m² виробничої площі в Lorch поблизу Штутгарта.
Часті запитання — гідротехнічні металоконструкції
Чи виготовляє Bock шлюзові ворота та дукдальби за кресленням?
Так. Ми виготовляємо шлюзові ворота, водозливні та підпірні клапани, клапанні затвори, щитові затвори та дукдальби за Вашим кресленням — важко зварені за DIN EN 1090-2 EXC3, механічно оброблені та із захистом від корозії за EN ISO 12944.
Як Bock захищає деталі гідротехнічних металоконструкцій від корозії?
Ми обробляємо деталі піскоструменем в установці розміром 25 × 7 × 6 м до ступеня чистоти Sa 2,5 і потім покриваємо їх за EN ISO 12944 — з розрахунком на високі категорії корозійності для тривалого застосування у воді та біля води. Піскоструминна обробка та покриття відбуваються на тому самому заводі, що й зварювання.
До якого розміру та якої маси виготовляють?
До 50 т маси деталі та 26 м довжини деталі. Переміщення важких корпусів воріт і клапанів бере на себе кранова система 25 т; газокисневий розкрій можливий на столі 20 × 3,5 м до товщини матеріалу 200 мм.
Які матеріали обробляє Bock для гідротехнічних металоконструкцій?
Конструкційну сталь S235/S355, дрібнозернисту конструкційну сталь до S1100, нержавіючу сталь 1.4301 до 1.4571 і дуплексну сталь 1.4462 — загалом понад 40 марок матеріалів. Кожна поставка за бажанням отримує приймальний сертифікат 3.1 за EN 10204 із суцільною простежуваністю.
Як перевіряють і документують зварні шви в гідротехнічних металоконструкціях?
Візуальний, капілярний та магнітопорошковий контроль (VT, PT, MT) виконують власні контролери рівня 2 за DIN EN ISO 9712 на підприємстві; ультразвуковий контроль (UT) виконується на нашому підприємстві силами нашого партнера з кооперації. Обсяг контролю та протоколи визначаються Вашою специфікацією — документацію ми надаємо разом із вузлом.
Для яких регіонів Bock працює як постачальник гідротехнічних металоконструкцій?
Виготовлення відбувається в Lorch поблизу Штутгарта; ми постачаємо замовникам гідротехнічних металоконструкцій по всій Німеччині та в регіоні DACH. Надішліть нам Ваш запит — перевірка креслення та пропозиція необов'язкові.
Запросити деталі для гідротехнічних металоконструкцій
Надішліть нам Ваші креслення — ми перевіримо виготовлення важких гідротехнічних вузлів разом із механічною обробкою та захистом від корозії за EN ISO 12944 і підготуємо необов'язкову пропозицію.
Сертифіковано за DIN EN 1090-2 EXC3 · приймальний сертифікат 3.1 за EN 10204.
