Фрезерно-розточувальний центр з рухомою стійкою – Soraluce FR 20 000 | Контрактне виробництво в Lorch
Soraluce FR 20 000 – фрезерно-розточувальний центр з рухомою стійкою, поворотною фрезерною головкою та поворотним столом: фрезерування, свердління та розточування великих, габаритних деталей до 50 т за одне встановлення, як контрактне виробництво в Lorch без мінімальних партій.
Хід по осі X 20 000 мм
Ходи X 20 000 · Y 4 000 · Z 1 600 мм – великий робочий простір для довгих деталей.
Поворотна фрезерна головка
Обертова/поворотна фрезерна головка для складних контурів та багатосторонньої обробки за одне встановлення.
Поворотний стіл 2,5 × 2,5 м
Поворотний стіл Demmeler для тіл обертання та важких заготовок – переміщення важких вантажів до 50 т за допомогою крана 2×25 т.
Відкритий робочий простір
Відкритий догори – без обмеження висоти порталом, габаритні важкі деталі вільно завантажуються краном.
Важкі деталі до 50 т
Кранова система 2×25 т та інфраструктура цеху для великогабаритних заготовок.
Сталь · Hardox · Нержавіюча сталь
Конструкційна сталь, дрібнозерниста конструкційна сталь до S1100, Hardox 400/500 та нержавіюча сталь 1.4301/1.4571.

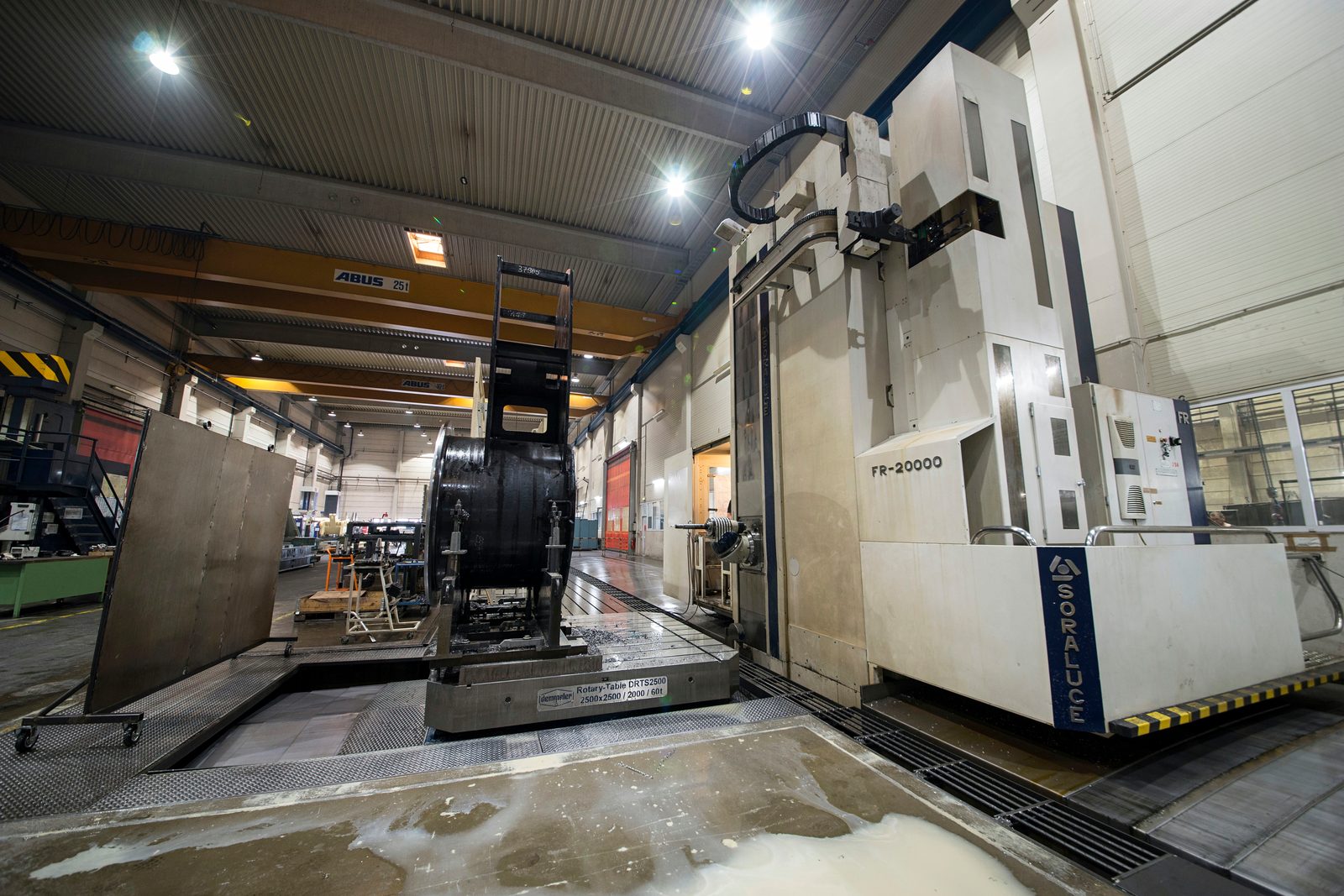

Фрезерно-розточувальний центр з рухомою стійкою – можливості Soraluce FR 20 000
У фрезерному центрі з рухомою стійкою фрезерна головка розташована на рухомій стійці, а не в порталі. Завдяки цьому робочий простір відкритий догори й не має обмеження за висотою – габаритні та високі деталі вільно завантажуються краном і обробляються за одне встановлення.
Soraluce FR 20 000 поєднує фрезерування, свердління та розточування в одному верстаті. Поворотна фрезерна головка забезпечує доступ до складних контурів і кількох сторін заготовки за одне встановлення; поворотний стіл (Demmeler 2 500 × 2 500 мм) додатково приймає тіла обертання та важкі заготовки.
Програмування виконується за даними CAD або розмірами креслення через Heidenhain iTNC 530 – однаково для окремих деталей, прототипів і малих серій, як контрактне виробництво без мінімальних партій. Кранова система 2×25 т забезпечує оснащення заготовок до 50 т.
Після обробки деталі можна одразу передати на портальне фрезерування, розточування, зварювання, піскоструминну обробку та фарбування – усе на одному підприємстві в Lorch, без зовнішньої логістики між етапами обробки.
Технічні дані верстата – Soraluce FR 20 000
Основні дані фрезерно-розточувального центру з рухомою стійкою в контрактному виробництві Bock:
| Параметр | Soraluce FR 20.000 |
|---|---|
| Конструкція | Фрезерно-розточувальний центр з рухомою стійкою, поворотна фрезерна головка |
| Хід по осі X (довжина) | 20 000 мм |
| Хід по осі Y (ширина) | 4 000 мм |
| Хід по осі Z (висота) | 1 600 мм |
| Поворотний стіл | Demmeler 2 500 × 2 500 мм |
| Види обробки | Фрезерування · Свердління · Розточування |
| Система керування | Heidenhain iTNC 530 |
Який верстат оброблятиме вашу деталь, ми визначаємо відповідно до ваших вимог. Конкретну технологічну придатність та допуски ми перевіряємо в межах проєкту на основі вашого креслення.
Типові застосування фрезерно-розточувального центру з рухомою стійкою
Soraluce FR 20 000 на Bock застосовується для:
- Великі корпуси, рами та зварні вузли з обробкою з кількох сторін
- Габаритні, високі деталі без обмеження висоти порталом
- Отвори, посадкові отвори та розточені посадкові місця підшипників на великогабаритних деталях
- Тіла обертання на поворотному столі
- Попередньо оброблені заготовки як виробничий етап для зварних конструкцій
Оброблені деталі можна на тому самому підприємстві зварити, піддати піскоструминній обробці та пофарбувати. Відкритий робочий простір особливо підходить для габаритних, високих і важких деталей, які портальний верстат обмежував би за висотою. Документація якості та протоколи вимірювань згідно з DIN EN ISO 9001:2015 доступні стандартно.
Матеріали для фрезерно-розточувального центру з рухомою стійкою
Bock використовує переважно європейські якісні сталі:
- Конструкційна сталь S235, S355
- Дрібнозерниста конструкційна сталь до S1100 – високоміцна, придатна до зварювання
- Hardox 400 / 500 – зносостійка сталь
- Нержавіюча сталь 1.4301, 1.4571 – корозійностійка
- Спеціальні сталі за кресленням і специфікацією замовника
Сертифікати на матеріал надаються за запитом або відповідно до вимог проєкту.
Огляд послуг контрактного виробництва та металоконструкцій →
Фрезерно-розточувальний центр з рухомою стійкою на Bock – ваші переваги
Bock Maschinenbau експлуатує Soraluce FR 20 000 як частину повного виробничого процесу:
- Відкритий робочий простір
- Без обмеження висоти порталом – габаритні та високі важкі деталі вільно завантажуються краном.
- Поворотна фрезерна головка
- Складні контури та багатостороння обробка за одне встановлення.
- Поворотний стіл 2,5 × 2,5 м
- Поворотний стіл Demmeler для тіл обертання та важких заготовок.
- Важкі деталі до 50 т
- Кран 2×25 т та інфраструктура цеху для великогабаритних заготовок.
- DIN EN ISO 9001:2015
- Менеджмент якості з документованим контролем матеріалів.
- Арсенал інструментів, зібраний за десятиліття
- Запас спеціального інструменту, що зростав роками – кутові фрезерні головки, довгі свердлильні та розточувальні штанги і спеціальні фрези для важкодоступних поверхонь та багатосторонньої обробки.
- Партнер для Ostwürttemberg
- Великогабаритні фрезеровані та свердлені деталі для установкобудівників з Ostwürttemberg і регіону Штутгарта — з одних рук у Lorch, із доставкою по всій Німеччині, в Австрію та Швейцарію.
Часті запитання про фрезерно-розточувальний центр з рухомою стійкою
Що таке фрезерно-розточувальний центр з рухомою стійкою?
У фрезерно-розточувальному центрі з рухомою стійкою фрезерну головку несе рухома стійка. На відміну від портального верстата, робочий простір відкритий догори – габаритні та високі деталі можна вільно завантажувати краном і обробляти.
Наскільки великими можуть бути деталі?
Soraluce FR 20 000 має ходи X 20 000 · Y 4 000 · Z 1 600 мм і поворотний стіл 2 500 × 2 500 мм. За допомогою крана 2×25 т оснащуються заготовки до 50 т.
Які види обробки можливі?
Фрезерування, свердління та розточування за одне встановлення – з поворотною фрезерною головкою для складних контурів і кількох сторін заготовки. Далі йдуть зварювання, піскоструминна обробка та фарбування на тому самому підприємстві.
Чи виготовляєте ви також окремі деталі?
Так. Обробка виконується як контрактне виробництво без мінімальних партій – однаково для окремих деталей, прототипів і малих серій, з програмуванням за даними CAD або розмірами креслення.
