Rrumbullakim, mbështjellje fletësh, prodhim me kontratë. Bock Maschinenbau ofron rrumbullakim dhe mbështjellje fletësh deri në 120 mm trashësi flete dhe Ø 8.000 mm. Çeliku, Hardox, çeliku inoks dhe çeliku strukturor me kokërr të imët formohen në cilindra, konusë dhe forma speciale sipas vizatimit. Prodhim me kontratë në vendndodhjen Lorch — Ostalbkreis, rajoni i Stuttgartit, Gjermania jugore.
Rrumbullakim i cilindrave, tubave, unazave dhe guaskave sipas makinerisë, materialit dhe gjeometrisë së komponentit.
4–120 mm
Trashësi materiali nga fletë më të holla deri te fletë të trasha e të rënda; vlerat maksimale varen nga materiali.
Deri në 3.150 mm gjatësi
Gjatësi mbështjelljeje deri në 3.150 mm për prerje fletësh në format të madh dhe pjesë të rënda formimi.
4 makina rrumbullakimi
Katër makina rrumbullakimi me 3 rula për fusha të ndryshme diametri, trashësie dhe gjatësie.
Përpunim i mëtejshëm i drejtpërdrejtë
Saldimi, përpunimi CNC, pastrimi me rërë dhe lyerja mund të pasojnë pa ndërfaqe të jashtme.
Prodhim sipas vizatimit
Diametri, rrumbullakësia, pozicionet e qepjeve dhe dokumentimi përcaktohen dhe kontrollohen sipas projektit.
Rrumbullakimi dhe mbështjellja e fletëve – kapaciteti i makinerive
Rrumbullakimi te Bock kryhet me makina të rënda rrumbullakimi me 3 rula. Mund të përkulen trashësi fletësh deri në 120 mm te S235. Për çeliqet me qëndrueshmëri më të lartë si Hardox dhe çeliku strukturor me kokërr të imët, trashësia maksimale e fletës zvogëlohet në përputhje me qëndrueshmërinë e materialit.
Realizohen diametra deri në Ø 8.000 mm. Cilindrat, gjysmëguaskat, konusët dhe format speciale sipas vizatimit janë shërbimi standard. Magazina e vetë e materialeve dhe puna me vinç me 2×25 t mundësojnë trajtim të sigurt të pjesëve të rënda të papërpunuara.
Komponentët e përkulur kalojnë drejtpërdrejt te prodhimi i nënmontimeve të salduara – gjithçka nga një dorë e vetme në Lorch.
Rezultati i përkuljes kontrollohet sipas vizatimit: diametri, rrumbullakësia dhe pozicionet e qepjeve kontrollohen me mjete matëse të kalibruara. Për cilindra dhe forma speciale me saktësi të lartë hartohen protokolle përmasash dhe i bashkëngjiten shtrirjes së furnizimit.
Pjesët e përkulura nga Hardox dhe çeliku strukturor me kokërr të imët kërkojnë parametra të përshtatur përkuljeje, sepse këto materiale kanë një shkallë më të lartë kthimi elastik. Përmes përvojës shumëvjeçare me këto materiale, te Bock mund të respektohen me besueshmëri edhe rreze të ngushta përkuljeje dhe toleranca të ngushta te çeliqet special.
Pas rrumbullakimit komponentët mund të saldohen, të përpunohen, të pastrohen dhe të lyhen drejtpërdrejt – gjithçka në të njëjtën ndërmarrje prodhuese në Lorch. Prodhimi me kontratë kryhet sipas DIN EN ISO 9001:2015 me gjurmueshmëri të plotë të materialit dhe sigurim të dokumentuar të cilësisë.
Për kontrollin e realizueshmërisë numërojnë diametri, trashësia e fletës dhe gjatësia e ndërtimit. Në vendndodhjen Lorch janë në dispozicion disa makina rrumbullakimi me 3 rula:
Makineria
Diametri Ø
Trashësia e fletëmetalit
Gjatësia e mbështjelljes
Sertom · Makineri rrumbullakimi
Ø 400–8.000 mm
8–120 mm
deri 3.050 mm
SMT-Pullmax Kumla · Makineri rrumbullakimi
Ø 400–6.000 mm
4–60 mm
deri 2.000 mm
Davi 20485 · Makineri rrumbullakimi
Ø 340–6.000 mm
8–80 mm
deri 2.000 mm
Wilhelmsburger DWV · Makineri rrumbullakimi
Ø 300–5.000 mm
4–30 mm
deri 3.150 mm
Vlerat varen nga makineria dhe materiali. Te Hardox, çeliku inoks ose çeliku strukturor me kokërr të imët e kontrollojmë kthimin elastik, rrezen, rrumbullakësinë dhe tolerancën sipas projektit në bazë të vizatimit tuaj.
Çfarëdo që sillni — një makinë rrumbullakimi përshtatet
Katër makineritë më sipër kanë me qëllim pika të forta të ndryshme. Së bashku ato mbulojnë Ø 300 deri në 8.000 mm dhe 4 deri në 120 mm trashësi flete — nga cilindri i vogël me mure të holla deri te manteli XXL, në çelik, çelik strukturor me kokërr të imët, çelik inoks dhe Hardox. Kështu asnjë komponent nuk bie midis makinerive — këtu makineria e përshtatshme e rrumbullakimit për çdo detyrë.
I vogël & me mure të trasha
Rreze e ngushtë me trashësi të lartë muri — kombinimi kërkues.
Davi 20485 · Makineri rrumbullakimi
p.sh. trupa tubash kompaktë me mure të trasha, unaza dhe buksa
I madh & i rëndë (XXL)
Diametri më i madh takon fletën më të trashë.
Sertom · Makineri rrumbullakimi
p.sh. mantele sillosesh, segmente enësh dhe hinka deri në Ø 8.000 mm
Me mure të holla & i gjatë
Fletë të imëta përgjatë gjithë gjatësisë së shtratit, me diametrin më të vogël.
Wilhelmsburger DWV · Makineri rrumbullakimi
p.sh. cilindra të gjatë me mure të holla dhe unaza të vogla
I madh & mesatarisht i rëndë
Diametër i madh me trashësi mesatare muri — universali fleksibël.
SMT-Pullmax Kumla · Makineri rrumbullakimi
p.sh. mantele enësh dhe segmente në fushën e trashësisë mesatare
Dhe në çdo formë
Cilindra & segmente
Konusë & konë të cunguar
Unaza & fllanxha
Gjysmëguaska
Bërryla tubash & kthesa
Forma speciale sipas vizatimit
Parimi i 3 rulave dhe kthimi elastik – njohuri profesionale për mbështjelljen e fletëve
Rrumbullakimi (mbështjellja) është një procedurë formimi i ftohtë: fleta kalon midis tri rulave dhe formohet vazhdimisht në lakimin e dëshiruar përmes afrimit të tyre. Për një rezultat të rrumbullakët dhe me përmasa të përpikta kanë rëndësi disa detaje të procesit:
Para-përkulja e buzës (zona e para-rrumbullakimit) – pa para-përkulje do të mbetej në fillimin dhe në fundin e fletës një buzë e mbetur e drejtë. Ne i rrumbullakojmë skajet, që cilindrat dhe segmentet të mbyllen rrotull me përmasa të përpikta.
Kthimi elastik i çeliqeve me qëndrueshmëri më të lartë – çeliku strukturor me kokërr të imët dhe Hardox kthehen më fort pas mbështjelljes. Rulat afrohen përkatësisht më ngushtë (mbipërkulje), që të arrihet me siguri diametri i synuar.
Formim i ftohtë pa ndikim nxehtësie – mbështillet në të ftohtë, pa zonë të ndikuar nga nxehtësia dhe pa deformim strukture. Rrezet e mundshme të përkuljes varen nga trashësia e fletës, qëndrueshmëria dhe drejtimi i mbështjelljes (korniza: DIN 6935, përkulja e ftohtë e produkteve të sheshta prej çeliku).
Mbështjellje konusësh dhe konësh – përmes rulave të afruar pjerrtas lindin konë të cunguar dhe segmente konike, jo vetëm forma cilindrike.
Diametri minimal për çdo makineri – diametri më i vogël i arritshëm përcaktohet nga diametri i rulit; sipas makinerisë mbështjellim nga Ø 300 mm.
Afrimin, para-përkuljen dhe kompensimin e kthimit elastik i përcaktojmë sipas projektit në bazë të vizatimit tuaj – materiali, diametri, trashësia e murit dhe toleranca i përcaktojnë parametrat. Për cilindra dhe forma speciale me saktësi të lartë, rrumbullakësia dhe diametri kontrollohen me mjete matëse të kalibruara dhe protokollohen.
Rrumbullakimi dhe mbështjellja e fletëve përdoren për:
Cilindra dhe gjysmëguaska për ndërtim enësh dhe enësh presioni
Konë të cunguar dhe pjesë kalimi për sillose dhe hinka
Bërryla tubash dhe kthesa për ndërtimin e tubacioneve
Veshje mbrojtëse nga konsumi prej Hardox për impiante përpunimi
Unaza dhe fllanxha si shkallë paraprodhimi për konstruksione të salduara
Komponentët e përkulur saldohen, përpunohen dhe u trajtohet sipërfaqja drejtpërdrejt në ndërmarrje. Pas mbështjelljes pasojnë drejtpërdrejt saldimi, pastrimi me rërë dhe lyerja – pa logjistikë të jashtme. Sistemi i vinçave 2×25 t mundëson trajtim të sigurt të fletëve të rënda dhe të cilindrave në format të madh në të gjitha fushat e prodhimit. Për enë presioni, ndërtim sillosesh dhe impiante mbrojtjeje nga konsumi, komponentët prodhohen sipas vizatimit. Trashësitë e fletës deri në 120 mm dhe diametrat deri në 8.000 mm janë të mundura, edhe te materialet me qëndrueshmëri të lartë si Hardox dhe çeliku strukturor me kokërr të imët. Dokumentimi i cilësisë dhe dëshmitë e materialit sipas DIN EN ISO 9001:2015 janë të disponueshme për të gjitha llojet e porosive. Prodhim me kontratë pa sasi minimale për copa të veçanta dhe seri të vogla. Fletët e vëna në dispozicion nga klienti përpunohen me kërkesë. Kalim i shkurtër te saldimi dhe trajtimi i sipërfaqes në të njëjtën ndërmarrje.

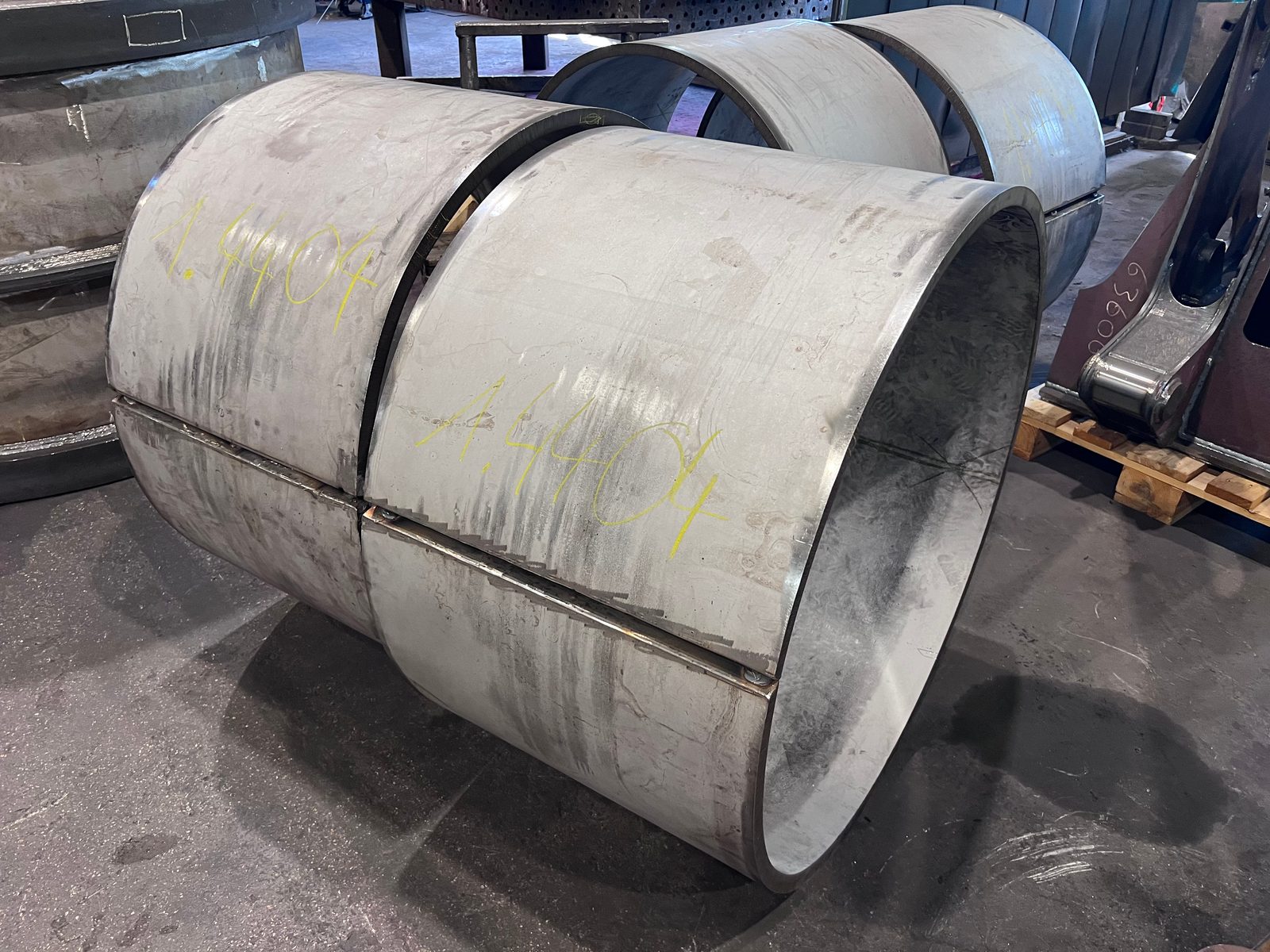

Fotografi të vërteta nga prodhimi ynë në Lorch: segmenti me mure të trasha në makinën e rrumbullakimit, cilindri, konusi dhe unaza në çelik inoks e çelik strukturor – dhe një tub 22 m i gjatë, që qëndron gati për dërgesë mbi rimorkion e ulët.
Kalim i drejtpërdrejtë te saldimi, përpunimi dhe sipërfaqja
Komponentët e rrumbullakuar mund të vazhdohen në të njëjtin uzinë. Kjo i redukton ndërfaqet dhe e bën prokurimin më të planifikueshëm për blerësit:
Saldim MAG, TIG dhe nën fluks për cilindra, tuba, unaza dhe nënmontime çeliku
Përpunim CNC i pjesëve të mëdha deri në 50 t për sipërfaqe përshtatëse, skema vrimash dhe gjeometri lidhëse
Pastrim me rërë dhe lyerje industriale si trajtim i integruar i sipërfaqes
Montim, testim i ndërmjetëm dhe logjistikë e komponentëve të rëndë përmes sistemit të vinçave 2×25 t
Sipas projektit përpunohen copa të veçanta, seri të vogla dhe fletë të vëna në dispozicion nga klienti. Certifikatat e materialit, protokollet e testimit dhe dokumentimi i cilësisë përcaktohen sipas projektit.
Bock Maschinenbau e ofron rrumbullakimin dhe mbështjelljen e fletëve si pjesë të integruar të prodhimit me kontratë:
Trashësi fletësh deri në 120 mm
Makina të rënda rrumbullakimi për fletë çeliku në format të madh.
Diametër deri në Ø 8.000 mm
Realizohen edhe cilindra shumë të mëdhenj dhe forma speciale.
Hardox dhe çeliqe special
Çeliqet rezistentë ndaj konsumit përpunohen sipas specifikimit të klientit.
Pa sasi minimale
Copat e veçanta, prototipat dhe pjesët serike prodhohen njësoj.
DIN EN ISO 9001:2015
Sistem i menaxhimit të cilësisë me drejtim të dokumentuar të materialit.
Rrumbullakim për rajonin
Ndërtuesit e enëve, të aparateve dhe të tubacioneve nga rajoni i Stuttgartit dhe e gjithë hapësira DACH i mbështjellin segmentet, konusët dhe cilindrat deri në Ø 8.000 mm te ne në Lorch – edhe në çelik inoks dhe Hardox.
Pyetje të shpeshta për rrumbullakimin dhe mbështjelljen e fletëve
Deri në ç'diametër dhe ç'trashësi flete mund të mbështillni?
Ne mbështjellim diametra deri në Ø 8.000 mm dhe trashësi fletësh deri në 120 mm (S235). Te çeliqet me qëndrueshmëri më të lartë si Hardox dhe çeliku strukturor me kokërr të imët, trashësia maksimale zvogëlohet në përputhje me qëndrueshmërinë. Katër makina rrumbullakimi me 3 rula e mbulojnë fushën nga Ø 300 mm.
Sipas makinerisë mbështjellim nga Ø 300 mm. Diametri më i vogël i arritshëm përcaktohet nga diametri i rulit – për pjesë kompakte me mure të trasha përdorim makinerinë e projektuar për këtë.
A mund të mbështillni edhe konë dhe forma konike?
Po. Përmes rulave të afruar pjerrtas prodhojmë konë të cunguar dhe segmente konike – jo vetëm forma cilindrike. Po ashtu mbështjellim unaza, gjysmëguaska dhe bërryla tubash sipas vizatimit.
Si e trajtoni kthimin elastik të çeliqeve me qëndrueshmëri të lartë?
Çeliku strukturor me kokërr të imët dhe Hardox kthehen më fort pas mbështjelljes. Ne e kompensojmë këtë me afrim të përshtatur (mbipërkulje) dhe e kontrollojmë rrezen, rrumbullakësinë dhe tolerancën sipas projektit – kështu edhe te çeliqet special respektohen me besueshmëri toleranca të ngushta.
A mbetet një buzë e drejtë në skajet e fletës?
Pa para-përkulje do të mbetej në fillim dhe në fund një mbetje e drejtë. Ne i rrumbullakojmë buzët, që cilindrat dhe segmentet të mbyllen rrotull me përmasa të përpikta dhe të mund të saldohen pastër.
A dorëzoni certifikata materiali?
Po. Me kërkesë ose sipas kërkesës së projektit vëmë në dispozicion certifikata materiali sipas EN 10204. Prodhimi kryhet sipas DIN EN ISO 9001:2015 me gjurmueshmëri të plotë të materialit.
