Полум'яне рихтування — термічне правлення зварних конструкцій і великогабаритних деталей
Корекція зварювального викривлення та відхилень розмірів на великогабаритних деталях до 50 т — щадне до матеріалу термічне полум'яне рихтування без зняття матеріалу, контрактна послуга в Lorch.
Рихтування без зняття матеріалу
Термічне правлення відновлює розмірну точність — не знімаючи матеріал і не виконуючи повторне зварювання.
Також важкі деталі до 50 т
Рихтування безпосередньо на крановій системі 2×25-т — без обмежень за розміром через печі чи оснащення.
Щадне до матеріалу ведення температури
Контрольоване нагрівання, обмежене залежно від матеріалу, — зокрема для загартованих і високоміцних сталей до S1100.
З одних рук
Зварювання за DIN EN 1090-2 EXC3, полум'яне рихтування та механічна обробка на одному майданчику в Lorch.
DIN EN ISO 9001:2015
Система менеджменту якості з документованими виробничими процесами.
Полум'яне рихтування — метод і принцип дії

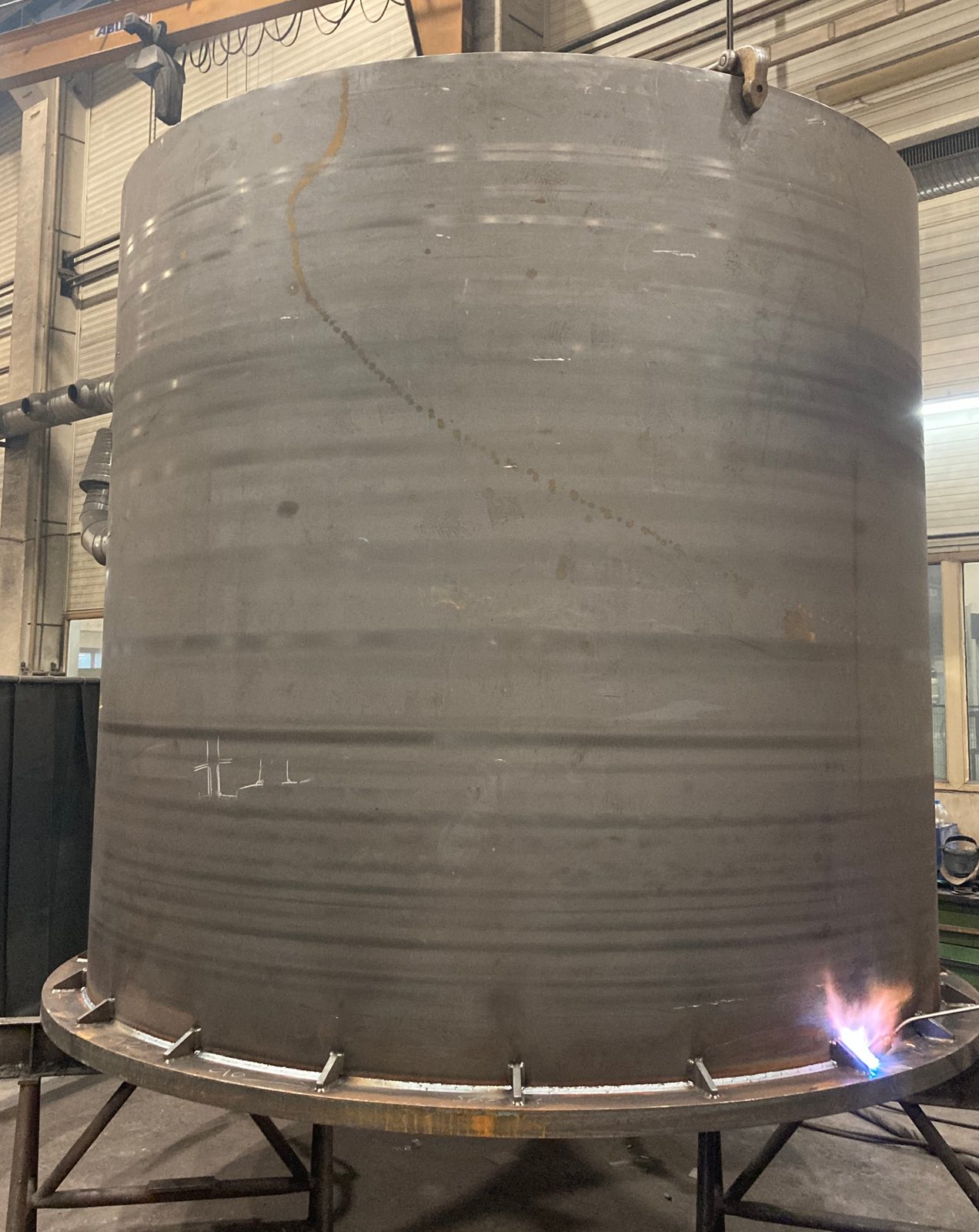

Під час полум'яного рихтування матеріал локально та швидко нагрівається пальником. Навколишня холодна структура перешкоджає тепловому розширенню — нагріта ділянка осаджується. Під час охолодження осаджена зона стискається й цілеспрямовано виправляє деталь до потрібної форми. Так можна скоригувати зварювальне викривлення та залишкові напруження, не знімаючи матеріал і не виконуючи повторне зварювання.
За допомогою теплових фігур — точки, лінії або клина — оператор керує напрямком і величиною усадки. Досвід і контрольоване ведення температури є вирішальними — особливо для загартованих і високоміцних сталей, допустима температура правлення яких залежить від матеріалу.
Полум'яне рихтування доповнює віброзняття напружень. Тоді як віброзняття напружень (VSR) знімає залишкові напруження, полум'яне рихтування коригує видиме викривлення. У поєднанні деталь залишається стабільно розмірно точною — ідеальна підготовка до подальшої прецизійної механічної обробки.
Як контрактну послугу ми виконуємо полум'яне рихтування також на наданих замовником деталях стороннього виготовлення. Виготовлені в Lorch зварні конструкції рихтуються одразу після зварювання, перш ніж вони підуть на механічну обробку чи остаточне складання — без зовнішньої логістики та без втрат на стиках.
Придатні деталі для полум'яного рихтування
Полум'яне рихтування придатне для зварних конструкцій і сталевих деталей з термічним викривленням:
- Викривлені зварні рами та базові конструкції
- Великі листи та листові поля з вм'ятинами чи хвилястістю
- Балки, профілі та зварні коробчасті конструкції
- Станини машин і рами перед прецизійною обробкою
- Деталі зі сталі, Hardox, нержавіючої сталі та дрібнозернистої конструкційної сталі до S1100
Полум'яне рихтування доступне як самостійна послуга або в поєднанні з власним зварювальним і механообробним виробництвом.
Типові сфери застосування
Полум'яне рихтування застосовується у виробництві важких деталей у різних галузях:
- Корекція викривлення після зварювання великих сталевих конструкцій
- Рихтування компонентів кранів, підіймальних механізмів і установок
- Корекція площинності листів і зварних плит
- Розмірна точність рам і станин перед механічною обробкою
- Доправлення деталей після транспортування або обробки
Відрихтовані деталі одразу проходять прецизійну ЧПК-обробку на тому самому підприємстві — без зовнішньої логістики та без втрат на стиках. Важкі деталі до 50 т ми переміщуємо за допомогою заводської кранової системи 2×25 т.
Полум'яне рихтування в Bock — ваші переваги
Bock Maschinenbau пропонує полум'яне рихтування як інтегрований етап виробничого процесу та процесу забезпечення якості:
- Корекція викривлення без зняття матеріалу
- Термічне правлення відновлює розмірну точність, не знімаючи матеріал і не виконуючи повторне зварювання.
- Також для важких деталей до 50 т
- Рихтування безпосередньо на крановій системі 2×25 т — без обмежень за розміром через печі чи оснащення.
- Щадне до матеріалу ведення температури
- Контрольоване нагрівання з температурною межею залежно від матеріалу — зокрема для загартованих і високоміцних сталей.
- З одних рук
- Зварювання за DIN EN 1090-2 EXC3, полум'яне рихтування та механічна обробка на одному майданчику в Lorch.
- DIN EN ISO 9001:2015
- Система менеджменту якості з документованими виробничими процесами.
Металоконструкційні та металообробні підприємства з регіону Штутгарта та регіону DACH замовляють у нас у Lorch точне термічне (полум’яне) рихтування деформованих зварних конструкцій.
Часті запитання про полум'яне рихтування
Як працює полум'яне рихтування?
Під час полум'яного рихтування матеріал локально та швидко нагрівається пальником; навколишня холодна структура перешкоджає тепловому розширенню, нагріта ділянка осаджується й під час охолодження стискається. За допомогою теплових фігур — точки, лінії або клина — керують напрямком і величиною усадки, тож зварювальне викривлення коригується без зняття матеріалу та без повторного зварювання.
Чим відрізняються полум'яне рихтування та віброзняття напружень?
Полум'яне рихтування коригує видиме викривлення, віброзняття напружень (VSR) знижує залишкові напруження. Обидва методи виконуються на тому самому заводі після зварювання та перед прецизійною механічною обробкою.
До якої маси деталі виконується полум'яне рихтування?
Полум'яне рихтування можливе також на важких деталях до 50 т. Рихтування виконується безпосередньо на крановій системі 2×25 т, без обмежень за розміром через печі чи оснащення.
Чи виконується полум'яне рихтування також на наданих замовником деталях?
Так. Як контрактна послуга термічне правлення виконується також на наданих замовником деталях стороннього виготовлення. Виготовлені в Lorch зварні конструкції рихтуються одразу після зварювання, перш ніж вони підуть на механічну обробку чи остаточне складання.
Контакт
Запросити полум'яне рихтування
Вкажіть нам розміри, масу та матеріал деталі й опишіть деформацію. Ми рихтуємо надані конструкції як окрему послугу або безпосередньо після зварювання на нашому виробництві.
