Газокиснева різка труб – потужна альтернатива трубному лазеру
Газокиснева CNC-копіювальна різка товстостінних труб, профілів і порожнистих балок – до 50 мм товщини стінки. Конструкційна сталь, дрібнозерниста конструкційна сталь (S460–S1100) та зносостійкий лист, як-от Hardox. Там, де трубний лазер пасує, ми ще працюємо економічно.
до 50 мм
Макс. товщина стінки
Конструкційна сталь · Дрібнозерниста конструкційна сталь · Зносостійкий лист
Матеріали
Копіювальна газорізальна машина Zinser
Установка
2 500 × 1 200 мм
Формат закріплення
Технологічне рішення
Коли газокиснева різка труб – правильний вибір: товщина стінки, матеріал, розмір партії
Починаючи з певних товщин стінки та матеріалів, технологія трубного лазера сягає своїх меж. Газокиснева різка тоді залишається економічно та технічно переважним рішенням.
- Товщина стінки понад 30 мм
- Трубні лазери зазвичай працюють приблизно до 25–30 мм. Наша газокиснева техніка надійно ріже до 50 мм – без втрат якості кромки.
- Hardox, S460 або S690
- Зносостійка сталь та високоміцна дрібнозерниста конструкційна сталь чутливі до лазерного тепла. Газокиснева різка утворює ширші, але термічно м'якші зони нагріву.
- Фокус на ціні за малих серій
- Без дорогого налаштування лазерного програмування. Для 1–5 деталей часто помітно вигідніше рішення – особливо для циліндричних профілів стандартної довжини.
Дані верстата
| Верстат | Товщина стінки | Формат |
|---|---|---|
| Zinser · Копіювальна газорізальна машина | до 50 мм | 2 500 × 1 200 мм |
Технічні деталі
Технічні можливості
Наша копіювальна газорізальна машина Zinser із двома пальниками точно слідує шаблону або CNC-програмі – також для складних трубних профілів з великими товщинами стінки.
| Параметр | Характеристика |
|---|---|
| Матеріали | Конструкційна сталь (S235/S355), дрібнозерниста та високоміцна конструкційна сталь (S460–S1100), зносостійкий лист (Hardox) |
| Форми профілів | Кругла труба, квадратна труба (SHS), прямокутна труба (RHS), порожнисті профілі, двотаврові балки (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Види різів | Косі різи, пройми, сідлові різи, контурні різи |
Сильні сторони
Товстостінно там, де трубний лазер пасує
- До 50 мм товщини стінки
- далеко за межею будь-якого трубного лазера. Масивна сталь поєднується зі стабільністю процесу.
- Hardox та S690 без проблем
- високоміцні та зносостійкі сталі, які перевантажують інші методи.
- Два пальники одночасно
- симетричні різи та швидший час циклу за серійного виробництва.
- Відтворювана якість контуру
- установка Zinser слідує копіювальній програмі під CNC-керуванням, різ за різом.
- Прямо у процес зварювання
- після різу далі до струминної обробки, зварювання та фарбування – усе в Lorch.
- Труби та балки для регіону
- Металоконструкційні підприємства та виробники каркасів будівель з регіону Штутгарта та регіону DACH замовляють у нас у Lorch газове різання товстостінних труб і вирізів у балках — для товщин стінок, що перевищують можливості трубного лазера.
Порівняння технологій
Альтернатива трубному лазеру – пряме порівняння
Не кожне завдання потребує трубного лазера. Коли зростає товщина стінки, зростає перевага газокиснева різка.
| Характеристика | Трубний лазер | 3D-плазма труб Bock Maschinenbau | Газокиснева різка труб Bock Maschinenbau |
|---|---|---|---|
| Макс. товщина стінки | ≤ 20 мм | до 30 мм | до 50 мм |
| Матеріали | Сталь, нержавіюча сталь | Конструкційна сталь, нержавіюча сталь, дрібнозерниста конструкційна сталь, зносостійкий лист (Hardox) | Конструкційна сталь, дрібнозерниста конструкційна сталь (S460–S1100), зносостійкий лист (Hardox) |
| 3D-вирізи та пройми | Так | Так | Обмежено |
| Косі різи | Так | Так | Так |
| Швидкість різання | Дуже висока | Висока | Середня |
| Економічна вигідність | Дорого | Економічно вигідно | Вигідно |
| Окрема деталь / мала серія | Обмежено | Так | Так |
Галузі та сфери застосування
Типові застосування
Усюди, де товщина стінки є козирем – і де жоден трубний лазер у світі не може конкурувати.
Важкі металоконструкції
Масивні двотаврові балки (IPB/HEB, IPE) та порожнисті профілі для мостобудування, кранових балок і фундаментних конструкцій з екстремальними товщинами стінки та високими вимогами до категорії зварювання.
Спеціальне фундаментобудування
Балки шпунтових стінок, компоненти бурильних труб та елементи грейферів з високоміцної сталі – виготовлені для важких умов експлуатації.
Транспортне та кранобудування
Осьові труби, сегменти стріл та фланці поворотних кіл з Hardox – товстостінні, точні та одразу готові до зварювання.
Офшорне та машинобудування установок
Трубні відводи, відгалуження та фланцеві елементи для систем посудин під тиском та офшорних конструкцій згідно з нормами.
З виробництва
Газовий різ труб на практиці

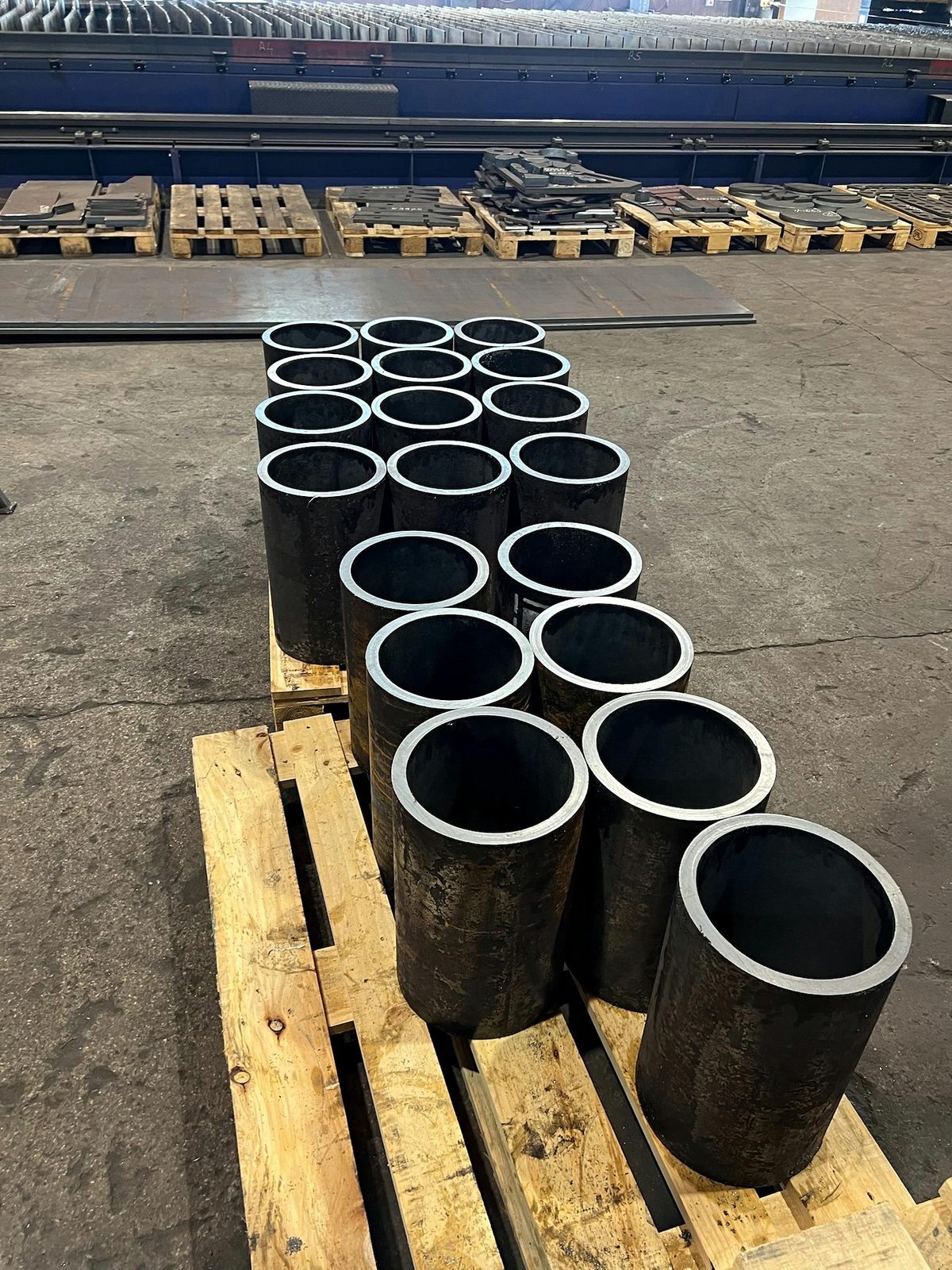

Порізка труб і профілів
Товстостінні профілі та балки спочатку готуються за довжиною порізкою на пилі, а потім контуруються газовим різом для вирізу труби.
Дізнатися більше
CNC-виріз контуру труби
Точно вирізаний контур у товстостінній сталевій трубі – одразу готовий до зварювання.
Газовий різ S355 контрактне виробництво
CNC-газовий різ труб для металоконструкцій – серія та окрема деталь на одній установці.
Дізнатися більше
Нержавіюча сталь, дрібнозерниста конструкційна сталь чи зносостійкий лист?
Для 3D-вирізів до 30 мм: плазмове різання
Якщо ваш проєкт потребує нержавіючої сталі, дрібнозернистої конструкційної сталі, зносостійкого листа чи складних 3D-геометрій – а товщина стінки лежить до 30 мм – наше CNC-плазмове різання труб є точнішим вибором.
Переглянути 3D-плазмове різання труб
