Тежки заварени конструкции до 50 т – DIN EN 1090-2 EXC3
Едрогабаритни, силно натоварени заварени конструкции до 50 т – произведени като сертифицирано специализирано заварочно предприятие съгласно DIN EN 1090-2 EXC3 с манипулиране на тежки товари в Lorch.
Кранова система 2×25 т при тандемно повдигане – обръщане и позициониране дори при неблагоприятен център на тежестта.
Напълно автоматични инсталации ESAB за дълбоки, високоякостни шевове върху едрогабаритни конструкции.
Пламъчно изправяне и вибрационно отпускане на напреженията непосредствено след заваряването – без ограничение от пещ, без външна логистика.
Портално фрезоване до 26 000 мм и каруселно струговане до Ø 4 800 мм – без разделяне на конструкцията.
Най-високият клас на изпълнение за носещи конструкции, включително доказване на шевовете и документация.
Над 50 кранови съоръжения, 37 стенни конзолни крана и високоповдигачи за тежки товари до 16 т.
Заварени конструкции по чертеж – фокус върху размери и носеща способност
Тежките заварени конструкции при Bock са едрогабаритни, носещи стоманени детайли – от масивни единични конструкции до сложни заварени структури с високи изисквания към размери, тегло и геометрична точност.
За разлика от заварените възли, на преден план не стои броят на отделните части, а размерът на конструкцията, теглото на детайла и усилието по манипулиране. Нормативните изисквания, тесните допуски при големи размери и високоякостните материали определят профила на детайла.
Производството се извършва по клиентски чертеж или задание. Струговане и фрезоване, пясъкоструене, боядисване и монтаж могат при необходимост да бъдат интегрирани в производствения процес.
Манипулиране на тежки части до 50 т – кранова система 2×25 т
Производственият цех разполага с кранова система 2×25 т с обща товароподемност 50 т. Така едрогабаритните заварени конструкции могат да бъдат безопасно манипулирани, обръщани и позиционирани – дори при неудобни размери или неблагоприятно разположение на центъра на тежестта.
Тази товароподемност на крана е структурна предпоставка за конструкции, които не могат да бъдат премествани или произвеждани в стандартно оборудвани предприятия. Тя не е допълнителна характеристика на услугата, а неразделна част от производствената инфраструктура.

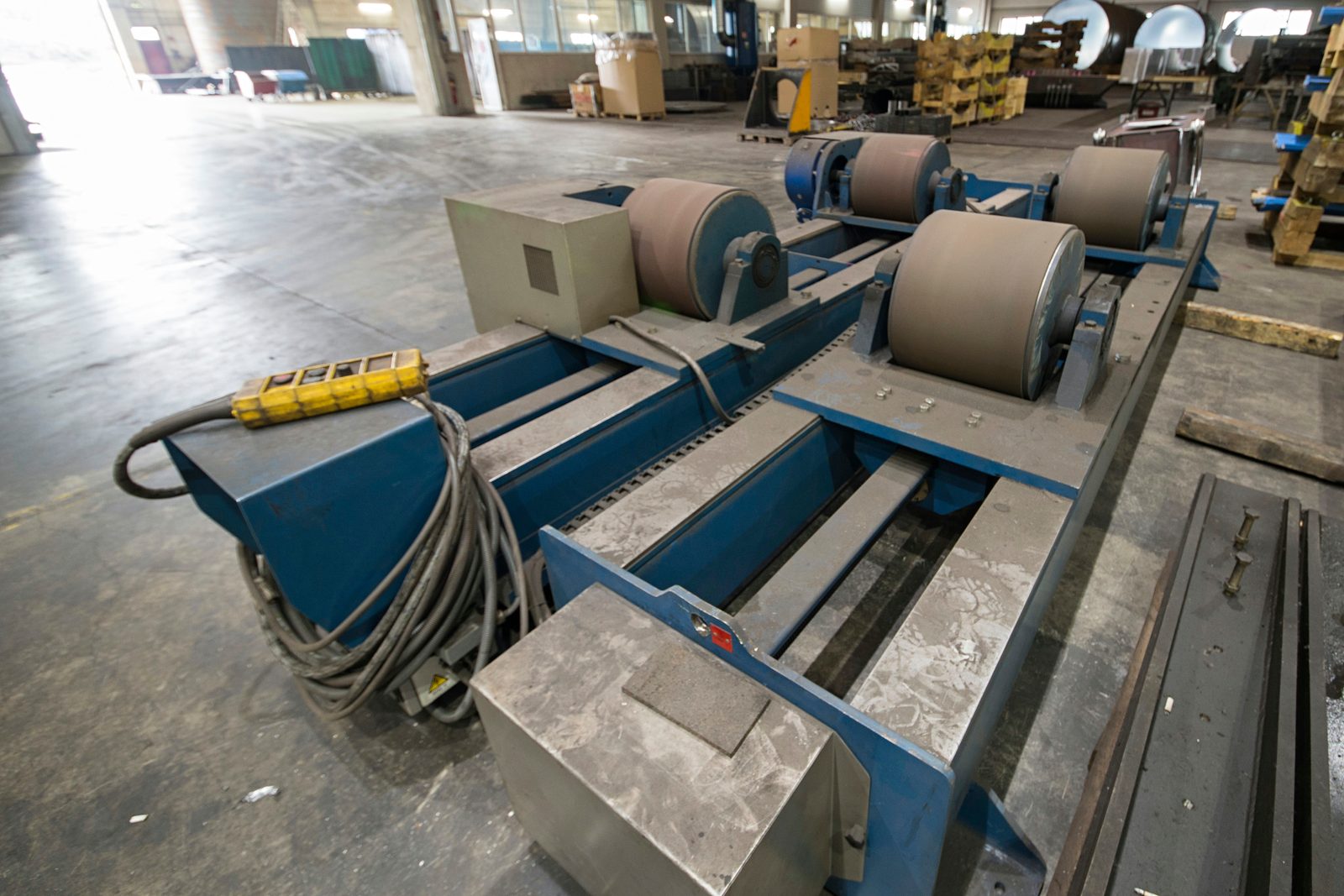

Решаващо е не само самото повдигане, а обръщането по време на заваряване: който може да заварява конструкция в долно положение, постига по-добро качество на шева, отколкото при принудителни положения. По този начин крановото оборудване пряко определя какво качество на заваръчния шев изобщо е постижимо върху тежък детайл.
Кранове и обработка на тежки товари
Над 50 кранови съоръжения в завода – мостови кранове до 50 т при тандемно повдигане, 37 стенни конзолни крана на работните места и тежкотоварни мотокари до 16 т безопасно придвижват тежки детайли през цялото производство.
Заваряване MAG, WIG и UP за тежки конструкции
В зависимост от геометрията на детайла, материала и изискванията към шева, при Bock се прилагат различни методи на заваряване:
- Заваряване MAG
- е стандартният метод за стоманени детайли и сложни конструкции. Подходящ за широка гама материали, включително високоякостни конструкционни стомани.
- Заваряване WIG
- се прилага там, където се изискват особено високо качество на шева и тесни допуски – например при конструкции от неръждаема стомана или критични за качеството заварени съединения.
- Заваряване под флюс (UP)
- е методът за дълбоки, високоякостни шевове при тежки детайли. Напълно автоматичните инсталации ESAB с конзоли с обхват до 7 м осигуряват високоякостни надлъжни шевове при едрогабаритни конструкции.
Изборът на метод се определя от изискванията към детайла. При необходимост могат да бъдат комбинирани няколко метода в рамките на една конструкция.
Европейски качествени стомани – от конструкционна стомана до дребнозърнеста конструкционна стомана
Bock преработва предимно европейски качествени стомани с проследим произход. Изборът на материал се определя от чертежа и изискванията:
- Конструкционна стомана S235, S355 – Стандартна конструкционна стомана
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, подходяща за заваряване
- Hardox 400 / 500 – износоустойчива стомана за натоварени детайли
- Неръждаема стомана 1.4301, 1.4571 – устойчива на корозия
- Специални стомани по чертеж и спецификация на клиента
Качеството и произходът на материала се документират чрез материални сертификати, доколкото това се изисква от проектни или клиентски изисквания. Възможни са единични тегла до 50 т; границите при специални материали или необичайни размери се договарят за конкретния проект.
Сертифицирано специализирано предприятие за заваряване – DIN EN 1090-2 EXC3, EN ISO 3834-2 и безразрушителен контрол
Bock Maschinenbau е сертифицирано специализирано предприятие за заваряване съгласно DIN EN 1090-2 EXC3 и EN ISO 3834-2. Допълнени от сертифицирана система за управление на качеството съгласно DIN EN ISO 9001:2015, тези стандарти образуват обвързваща рамка за качество при производството на заварени конструкции: квалификациите на заваръчните процеси, изискванията за контрол и задълженията за документиране са неразделна част от производството. Актуалните сертификати са на разположение като PDF за клиенти със задължения за доказване.
Осигуряване на качеството и безразрушителен контрол
При тежките конструкции акцентът на контрола е различен от този при многокомпонентните възли: критичен не е броят на съединенията, а сечението на шева. Дълбоките шевове, изпълнени под флюс в дебели ламарини, не могат да се оценят само от повърхността, поради което при съответния клас на шева в предприятието се добавя ултразвуковият контрол на нашия партньор по коопериране – като допълнение към визуалния контрол, цветната капилярна и магнитно-праховата дефектоскопия с квалификация ниво 2 на собствен контролен персонал съгласно DIN EN ISO 9712. Обхватът и документирането се определят за всеки детайл съгласно чертеж и нормативни задания.
- Визуален контрол (VT), цветна капилярна дефектоскопия (PT) и магнитно-прахова дефектоскопия (MT) са на разположение в предприятието с квалификация ниво 2 съгласно DIN EN ISO 9712.
- Ултразвуков контрол (UT) е на разположение за конкретни проекти на място чрез сертифициран контролен персонал на нашия партньор по коопериране. Обемни изпитвания (радиографичен контрол RT, ултразвуков контрол UT) се извършват, доколкото са възложени, от квалифицирани партньори.
Това обхваща повърхностни индикации, пукнатини, приповърхностни нерегулярности, както и вътрешни нерегулярности в подходящи детайли и заварени съединения.
Изискванията за контрол и документиране се договарят за конкретния проект съгласно чертеж, нормативни задания и клиентски изисквания – с което осигуряването на качеството е съобразено с отделния детайл, а не определено общовалидно.
Сертификати за тежки заварени конструкции
1 / 3
Заварено, изпитано и механично обработено — без междинни спирки.
CNC обработка, пясъкоструене, боядисване и монтаж при необходимост
Тежките заварени конструкции често изискват допълнителни производствени стъпки. Следните услуги могат при необходимост да бъдат интегрирани в хода на проекта:
- CNC обработка на едрогабаритни части
- Тежка CNC обработка до 50 т, портално фрезоване до 26 000 мм, каруселно струговане до Ø 4 800 мм.
- Подготовка на повърхността
- Пясъкоструене до Sa 2,5 в едрогабаритна струйна камера.
- Антикорозионна защита и боядисване
- Индустриално боядисване съгласно EN ISO 12944 в боядисваща камера с размери 25 × 7 × 6 м.
- Монтаж
- Проектно-обвързан предварителен или частичен монтаж на компоненти.
Така тежките заварени конструкции могат не само да бъдат заварявани, но и обработвани, пясъкоструени, покривани или предварително монтирани – в зависимост от договореното и проектните изисквания в рамките на едно и също предприятие.

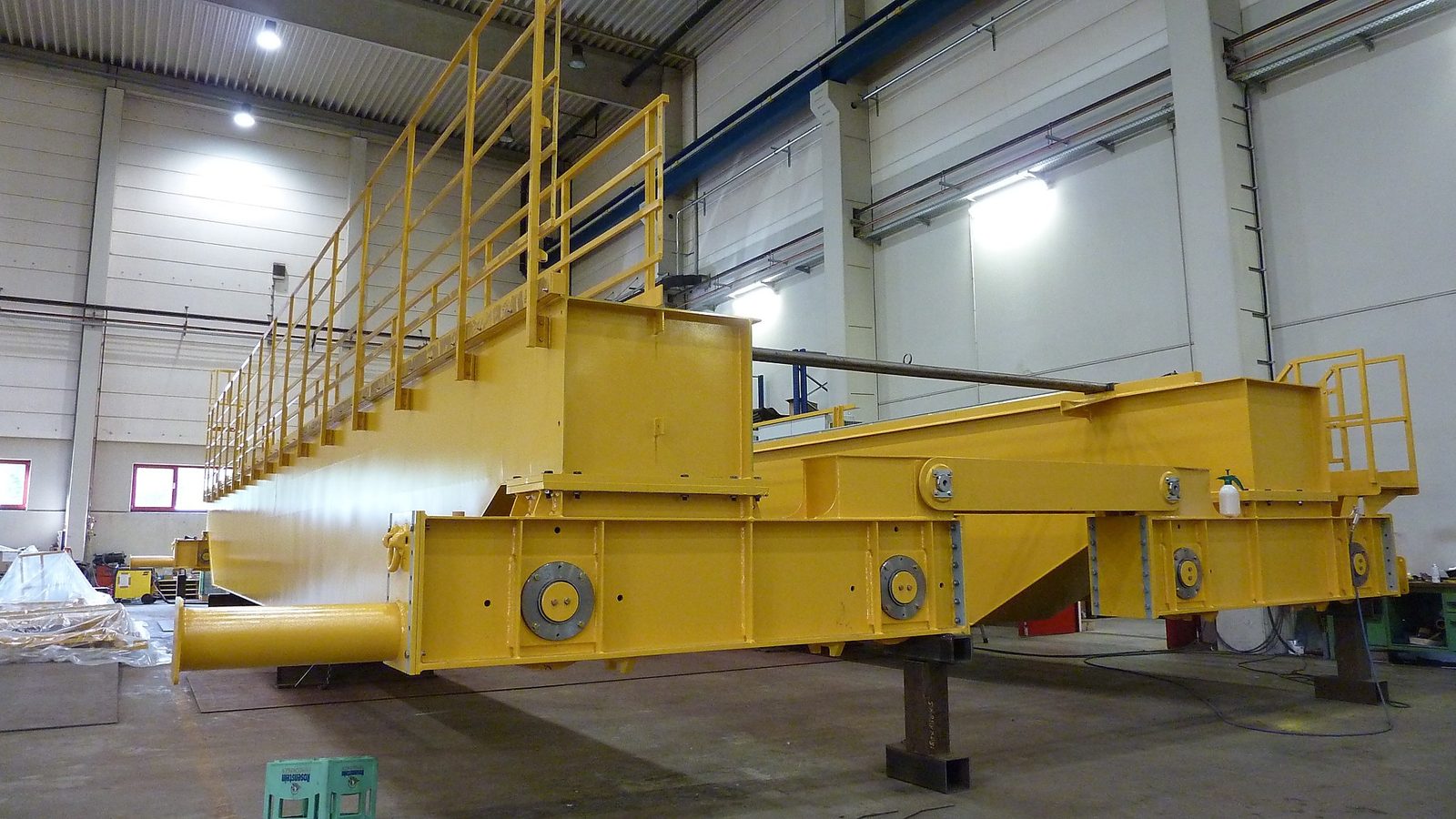

Типични тежки заварени конструкции
Тежките заварени конструкции при Bock се произвеждат за технически взискателни приложения, при които размерите, теглото и сертифицирането са определящи:
- Носещи и силно натоварени конструкции с нормативна нужда от документиране
- Едрогабаритни единични детайли и конструкции, изработвани без разделяне
- Конструкции с тесни размерни и формови допуски при големи размери
- Износно натоварени конструкции с дял от Hardox
- Конструкции за взискателни проекти в краностроенето, инсталациите и специалното превозостроене
Ако пък на преден план не е размерът на отделния детайл, а броят на местата на съединяване и размерната точност през много присъединявания, подходящата рамка предлага производството на заварени възли.
Тежки заварени конструкции – защо Bock
Bock Maschinenbau произвежда от над шест десетилетия тежки заварени конструкции в обекта в Lorch:
- Товароподемност на крана
- Кранова система 2×25 т – 50 т обща товароподемност за безопасно манипулиране на едрогабаритни конструкции
- Сертифициране
- DIN EN 1090-2 EXC3, EN ISO 3834-2 и DIN EN ISO 9001:2015 – обвързваща рамка за качество за взискателни възложители
- Компетентност по материалите
- Изключително европейски качествени стомани – конструкционна стомана, Hardox, неръждаема стомана и дребнозърнеста конструкционна стомана
- Методи на заваряване
- Заваряване MAG, WIG и UP по спецификация
- Осигуряване на качеството
- VT, PT и MT в предприятието ниво 2 съгласно DIN EN ISO 9712; UT за конкретния проект в предприятието
- Последващи процеси
- CNC обработка, пясъкоструене, боядисване и монтаж – интегрируеми в едно и също предприятие
- Тежкотоварни конструкции за региона
- Производители на кранове, инсталации и специални машини от региона на Щутгарт и региона DACH получават носещи тежкотоварни заварени конструкции до 50 т от нашето EXC3 предприятие в Лорх.
Вашият проект — директно от региона
Изпратете ни запитване за производство по поръчка, стоманени конструкции или специално машиностроене — ще се свържем с вас скоро.
Запитване за тежка заварена конструкция
За първоначална оценка моля посочете чертеж или техническо задание, материал, желан брой, както и изисквания към качеството, контрола и документирането. Ние проверяваме изпълнимостта и изготвяме проектно-обвързана оферта.
