Težke varjene konstrukcije do 50 t – DIN EN 1090-2 EXC3
Velikoformatne, visoko obremenjene varjene konstrukcije do 50 t – izdelane kot certificiran varilni obrat po DIN EN 1090-2 EXC3 z rokovanjem s težkimi bremeni v Lorchu.
Žerjavna zmogljivost 50 t
Žerjavni sistem 2×25 t v tandemskem dvigu – obračanje in pozicioniranje tudi pri neugodni legi težišča.
Vzdolžni zvari pod praškom do 7 m dosega
Popolnoma avtomatske naprave ESAB za globoke, visokotrdne zvare na velikoformatnih konstrukcijah.
Nadzor deformacij v lastni hiši
Ravnanje s plamenom in vibracijsko razbremenjevanje napetosti takoj po varjenju – brez omejitve peči, brez zunanje logistike.
Končna obdelava v enem kosu
Portalno rezkanje do 26.000 mm in karuselno struženje do Ø 4.800 mm – brez delitve konstrukcije.
DIN EN 1090-2 EXC3
Najvišji razred izvedbe za nosilne konstrukcije, vključno z dokazilom o zvarih in dokumentacijo.
Težka bremena po vsem obratu
Več kot 50 žerjavnih naprav, 37 stenskih vrtljivih žerjavov in viličarji za težka bremena do 16 t.

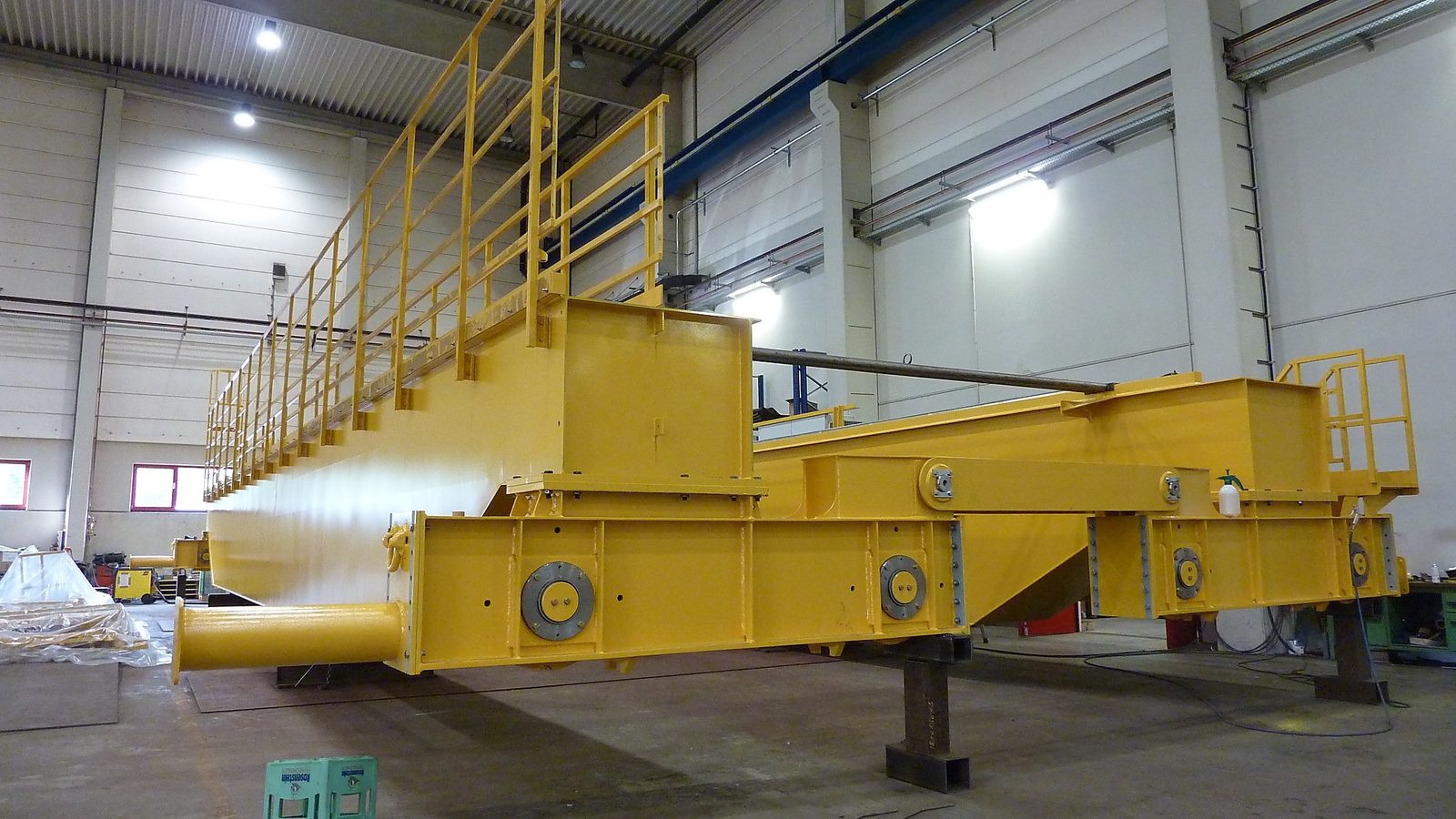

Varjene konstrukcije po risbi – poudarek na dimenzijah in nosilnosti
Težke varjene konstrukcije pri Bocku so velikoformatne, nosilne jeklene komponente – od masivnih posameznih konstrukcij do zahtevnih varjenih struktur z visokimi zahtevami glede dimenzij, teže in geometrijske natančnosti.
V nasprotju z varjenimi sklopi v ospredju ni število posameznih delov, temveč velikost konstrukcije, teža komponente in zahtevnost rokovanja. Normativne zahteve, ozke tolerance pri velikih dimenzijah in visokotrdnostni materiali zaznamujejo profil komponente.
Izdelava poteka po risbi ali zahtevi naročnika. Odrezovalna obdelava, peskanje, lakiranje in montaža se lahko po potrebi vključijo v proizvodni potek.
Rokovanje s težkimi deli do 50 t – 2×25-t žerjavni sistem
Proizvodna hala razpolaga z 2×25-t žerjavnim sistemom s skupno nosilnostjo 50 t. S tem je mogoče velikoformatne varjene konstrukcije varno premikati, obračati in pozicionirati – tudi pri nepriročnih dimenzijah ali neugodnih legah težišča.
Ta žerjavna zmogljivost je strukturni predpogoj za konstrukcije, ki jih v standardno opremljenih obratih ni mogoče premikati ali izdelati. Ni neobvezna lastnost storitve, temveč trden del proizvodne infrastrukture.

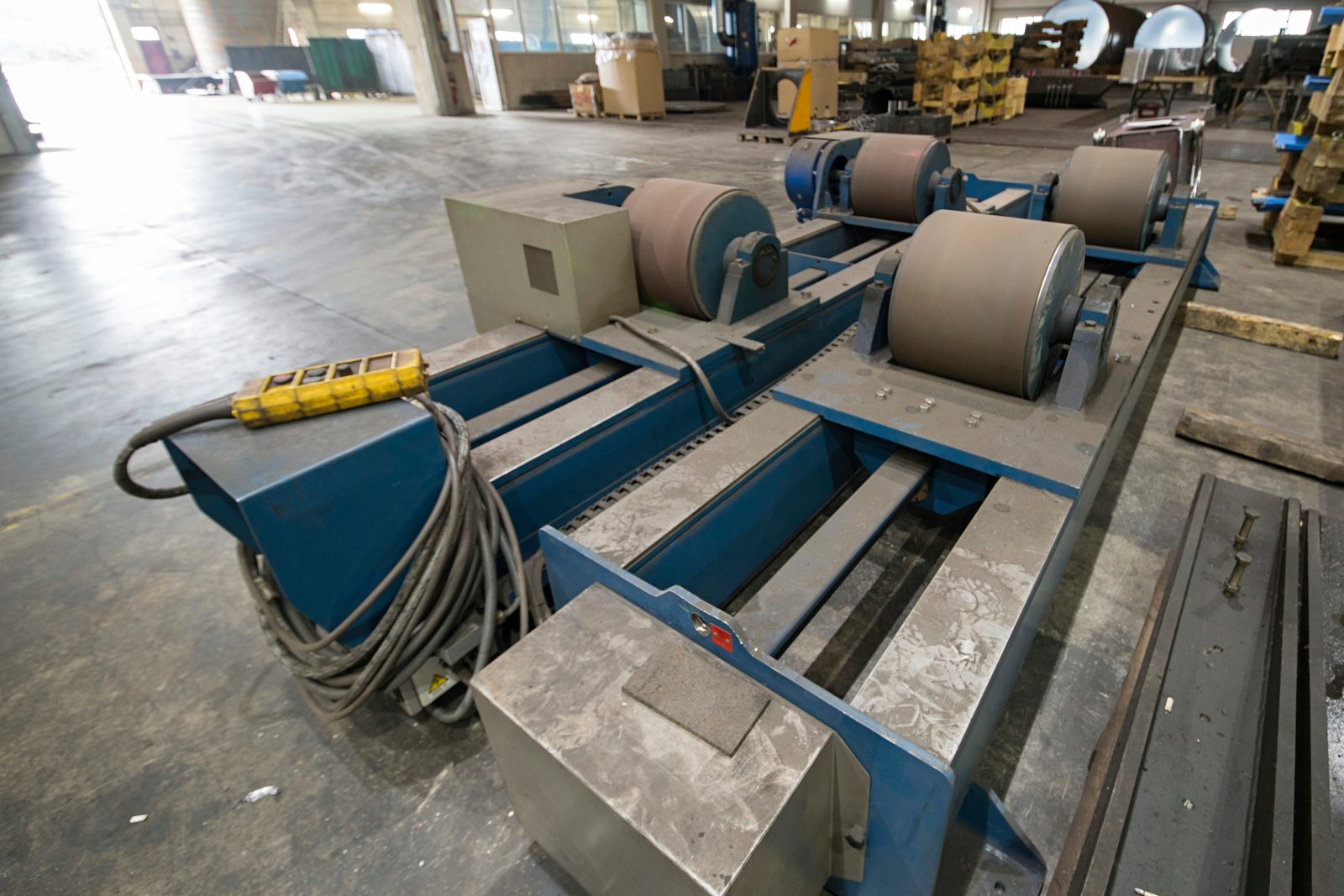

Odločilno ni le samo dviganje, temveč obračanje med varjenjem: kdor lahko konstrukcijo vari v vodoravni legi, doseže boljšo kakovost zvara kot v prisilnih legah. Žerjavna oprema tako neposredno določa, kakšna kakovost zvara je na težkem kosu sploh dosegljiva.
Dvigala in rokovanje s težkimi bremeni
Več kot 50 dvižnih naprav v obratu – mostna dvigala do 50 t v tandemskem dviganju, 37 stenskih vrtljivih dvigal na delovnih mestih in težki viličarji do 16 t varno premikajo težke dele skozi celotno proizvodnjo.

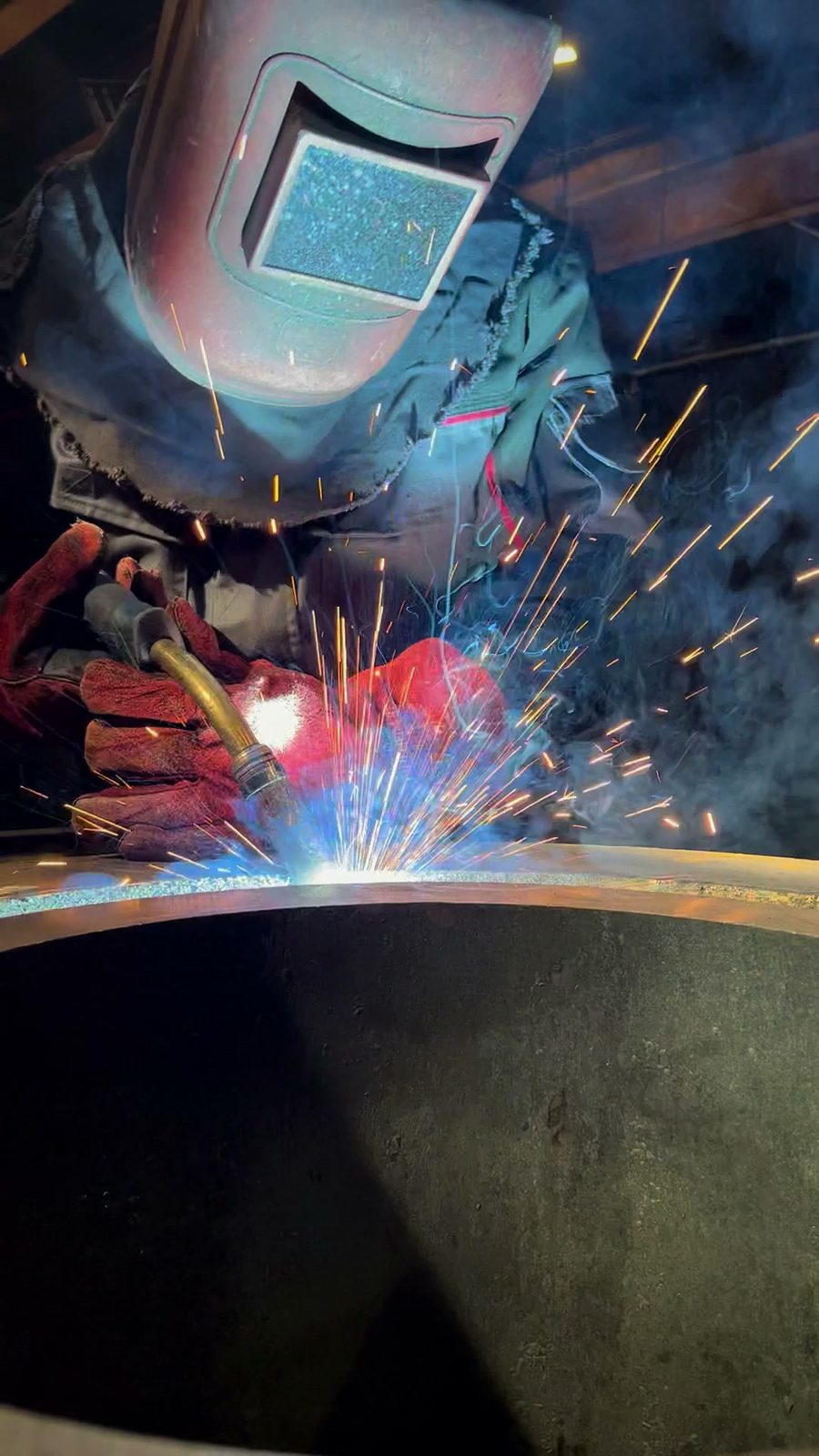

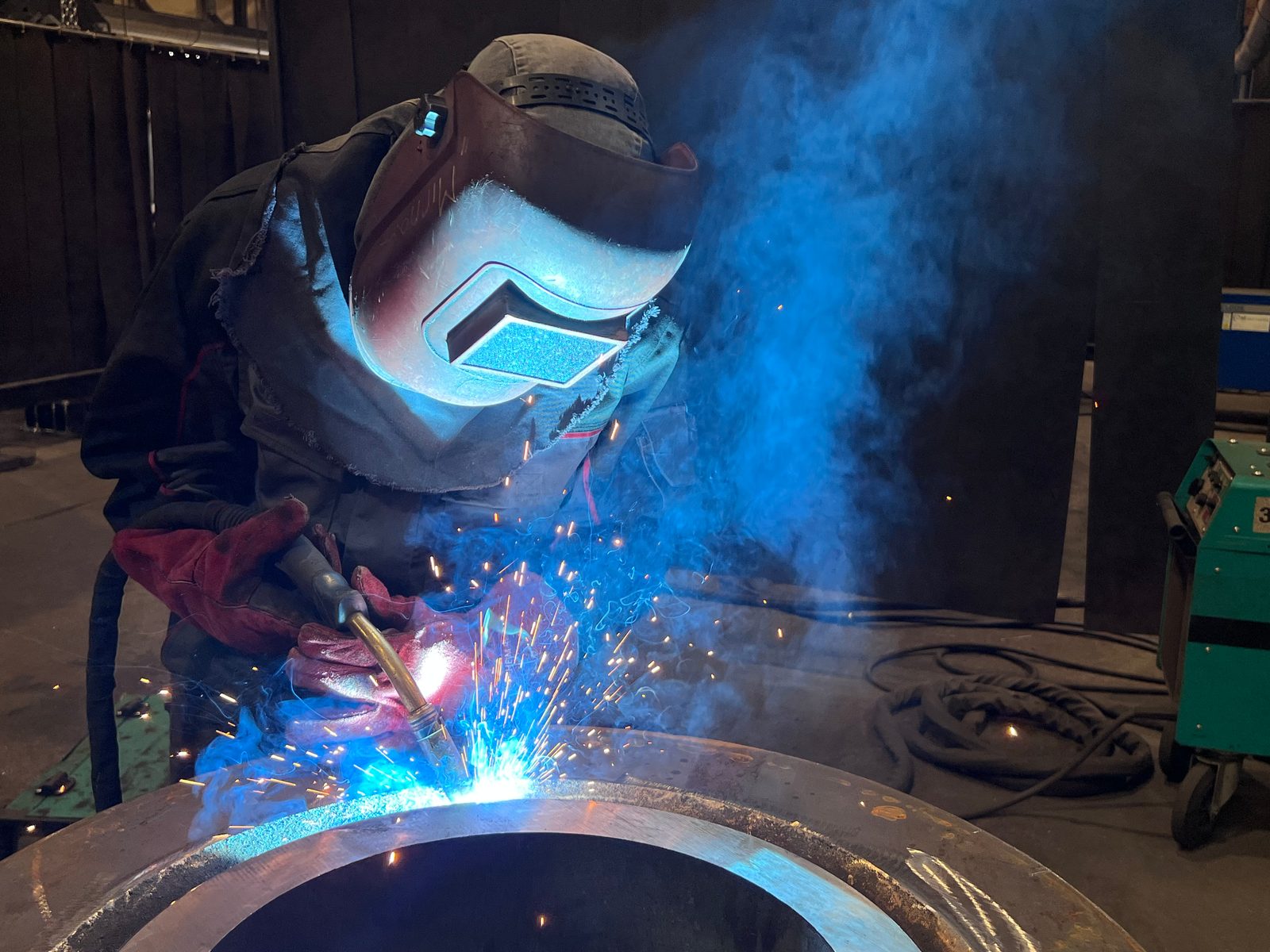

MAG-, TIG- in varjenje pod praškom za težke konstrukcije
Glede na geometrijo komponente, material in zahteve zvara se pri Bocku uporabljajo različni varilni postopki:
- MAG-varjenje
- je standardni postopek za jeklene komponente in zahtevne konstrukcije. Primeren za širok nabor materialov, vključno z visokotrdnostnimi konstrukcijskimi jekli.
- TIG-varjenje
- se uporablja tam, kjer sta zahtevani posebej visoka kakovost zvara in ozke tolerance – na primer pri konstrukcijah iz nerjavnega jekla ali kakovostno kritičnih zvarnih spojih.
- Varjenje pod praškom
- je postopek za globoke, visokotrdnostne zvare na težkih komponentah. Popolnoma avtomatske naprave ESAB z ročicami dosega do 7 m omogočajo visokotrdnostne vzdolžne zvare na velikoformatnih konstrukcijah.
Izbira postopka se ravna po zahtevah komponente. Po potrebi je mogoče kombinirati več postopkov znotraj ene konstrukcije.
Evropska kakovostna jekla – od konstrukcijskega do drobnozrnatega jekla
Bock obdeluje pretežno evropska kakovostna jekla s sledljivim izvorom. Izbira materiala se ravna po risbi in zahtevah:
- Konstrukcijsko jeklo (S235, S355)
- Drobnozrnato konstrukcijsko jeklo in visokotrdnostno konstrukcijsko jeklo
- Hardox (obrabno odporno jeklo za abrazivno obremenjene konstrukcije)
- Nerjavno jeklo / proti koroziji odporno jeklo
- Drugi materiali po risbi ali zahtevi
Kakovost in izvor materiala se dokumentirata z materialnimi certifikati, če je to zahtevano s projektnimi ali naročnikovimi zahtevami. Mogoče so teže kosov do 50 t; meje pri posebnih materialih ali nenavadnih dimenzijah se dogovorijo glede na projekt.
Certificiran varilni obrat – DIN EN 1090-2 EXC3, EN ISO 3834-2 in NDT
Bock Maschinenbau je certificiran varilni obrat po DIN EN 1090-2 EXC3 in EN ISO 3834-2. Dopolnjen s certificiranim sistemom vodenja kakovosti po DIN EN ISO 9001:2015 te norme tvorijo zavezujoč okvir kakovosti za izdelavo varjenih konstrukcij: kvalifikacije varilnih postopkov, zahteve glede preskušanja in obveznosti dokumentiranja so trden del proizvodnje. Aktualni certifikati so naročnikom z dokazno obveznostjo na voljo kot PDF.
Zagotavljanje kakovosti in neporušno preskušanje
Pri varjenih konstrukcijah kakovost ni odvisna le od dokončanega zvara, temveč tudi od sledljivega dokazila o zahtevanem standardu. Varilna dela zato spremljajo ustrezni ukrepi za zagotavljanje kakovosti. Glede na komponento, material, zahteve zvara in zahteve naročnika se lahko uporabijo vizualno preskušanje in neporušni preskusni postopki (NDT).
- Vizualno preskušanje (VT), penetrantsko preskušanje (PT) in magnetno preskušanje (MT) so na voljo v hiši s kvalifikacijo stopnje 2 po DIN EN ISO 9712.
- Ultrazvočno preskušanje (UT) je na voljo glede na projekt v hiši s strani certificiranega preskuševalnega osebja.
S tem se zaznajo površinski indikatorji, razpoke, podpovršinske nepravilnosti ter notranje nepravilnosti v ustreznih komponentah in zvarnih spojih.
Zahteve glede preskušanja in dokumentiranja se dogovorijo glede na projekt po risbi, normativnih določilih in zahtevah naročnika – s tem je zagotavljanje kakovosti prilagojeno posamezni komponenti in ni paušalno določeno.
Težke jeklene konstrukcije
Varjeno, preizkušeno in mehansko obdelano — brez vmesnih postaj.
CNC-obdelava, peskanje, lakiranje in montaža po potrebi
Težke varjene konstrukcije pogosto zahtevajo nadaljnje proizvodne korake. Naslednje storitve je mogoče po potrebi vključiti v potek projekta:
- CNC-obdelava velikih delov
- CNC težka obdelava do 50 t, portalno frezanje do 26.000 mm, karuselsko struženje do Ø 4.800 mm.
- Priprava površine
- Peskanje do Sa 2,5 v veliki peskalni kabini.
- Protikorozijska zaščita in lakiranje
- Industrijsko lakiranje po EN ISO 12944 v veliki lakirni kabini 25 × 7 × 6 m.
- Montaža
- Projektna predmontaža ali delna montaža komponent.
Težke varjene konstrukcije je tako mogoče ne le variti, temveč tudi obdelati, peskati, premazovati ali predmontirati – glede na dogovor in zahteve projekta znotraj istega obrata.
Primerno za velikoformatne in normativno zahtevne konstrukcije
Težke varjene konstrukcije pri Bocku se izdelujejo za tehnično zahtevne uporabe, pri katerih so dimenzije, teža in certifikacija odločilni:
- Nosilne in visoko obremenjene konstrukcije z normativno potrebo po dokumentaciji
- Velikoformatne posamezne komponente in konstrukcije od 10 t teže kosa
- Konstrukcije z ozkimi merskimi in oblikovnimi tolerancami pri velikih dimenzijah
- Obrabno obremenjene konstrukcije z deležem Hardoxa
- Konstrukcije za zahtevne projekte v žerjavogradnji, izdelavi naprav in posebnih vozilih
Za projekte, pri katerih zahtevnost in strukturne zahteve presegajo področje varjenih sklopov, specializirana izdelava težkih varjenih konstrukcij ponuja ustrezen okvir.
Težke varjene konstrukcije – zakaj Bock
Bock Maschinenbau že več kot šest desetletij izdeluje težke varjene konstrukcije na lokaciji Lorch:
- Žerjavna zmogljivost
- 2×25-t žerjavni sistem – 50 t skupne nosilnosti za varno rokovanje z velikoformatnimi konstrukcijami
- Certifikacija
- DIN EN 1090-2 EXC3, EN ISO 3834-2 in DIN EN ISO 9001:2015 – zavezujoč okvir kakovosti za zahtevne naročnike
- Kompetenca pri materialih
- Pretežno evropska kakovostna jekla – konstrukcijsko jeklo, Hardox, nerjavno in drobnozrnato konstrukcijsko jeklo
- Varilni postopki
- MAG-, TIG- in varjenje pod praškom po specifikaciji
- Zagotavljanje kakovosti
- VT, PT in MT v hiši stopnja 2 po DIN EN ISO 9712; UT glede na projekt v hiši
- Nadaljnji procesi
- CNC-obdelava, peskanje, lakiranje in montaža v istem obratu integrabilni
- Težka bremena za regijo
- Proizvajalci žerjavov, naprav in posebnih strojev iz regije Stuttgart in regije DACH nabavljajo nosilne varjene konstrukcije za težka bremena do 50 t iz našega EXC3-obrata v Lorchu.
Kontakt
Vaš projekt — neposredno iz regije
Pošljite nam povpraševanje za pogodbeno proizvodnjo, jeklene konstrukcije ali izdelavo posebnih strojev — kmalu se vam bomo oglasili.
Povprašajte po težki varjeni konstrukciji
Za prvo presojo nam prosimo sporočite risbo ali tehnično zahtevo, material, želeno količino ter zahteve glede kakovosti, preskušanja in dokumentacije. Preverimo izvedljivost in pripravimo projektno ponudbo.
