Costruzioni saldate pesanti fino a 50 t – DIN EN 1090-2 EXC3 – Lorch
Costruzioni singole di grande formato e fortemente sollecitate fino a 50 t – saldate, raddrizzate e consegnate distese. Come azienda di saldatura certificata secondo DIN EN 1090-2 EXC3 con movimentazione di carichi pesanti a Lorch (Ostalbkreis · area di Stoccarda).
Sistema di gru 2×25 t in sollevamento in tandem: rotazione e posizionamento anche con baricentro sfavorevole.
Impianti ESAB completamente automatici per cordoni profondi e ad alta resistenza su costruzioni di grande formato.
Raddrizzatura a fiamma e distensione a vibrazione subito dopo la saldatura: senza limiti di forno e senza logistica esterna.
Fresatura a portale fino a 26.000 mm e tornitura verticale fino a Ø 4.800 mm: senza dividere la costruzione.
La classe di esecuzione più elevata per costruzioni portanti, inclusi attestazione dei cordoni e documentazione.
Oltre 50 impianti di sollevamento, tra cui 37 gru a bandiera, e carrelli elevatori per carichi pesanti fino a 16 t.
Costruzioni saldate su disegno – focus su dimensioni e portata
Le costruzioni saldate pesanti da Bock sono componenti in acciaio portanti di grande formato – da massicce costruzioni singole fino a complesse strutture saldate con elevati requisiti di dimensioni, peso e precisione geometrica.
A differenza dei sottogruppi saldati, non è il numero dei singoli pezzi a essere prioritario, bensì la dimensione della costruzione, il peso del componente e l'onere di movimentazione. Requisiti normativi, tolleranze strette su grandi dimensioni e materiali ad alta resistenza caratterizzano il profilo del componente.
La produzione avviene secondo disegno o specifica del cliente. Lavorazione per asportazione di truciolo, sabbiatura, verniciatura e montaggio possono essere integrate nel flusso di produzione all'occorrenza.
Grandi componenti fino a 50 t in posizione piana
Cordoni profondi su sezioni pesanti
Saldatura ad arco sommerso completamente automatica dove il volume del cordone diventa eccessivo per i procedimenti manuali – colonne ESAB fino a 7 m di sbraccio.

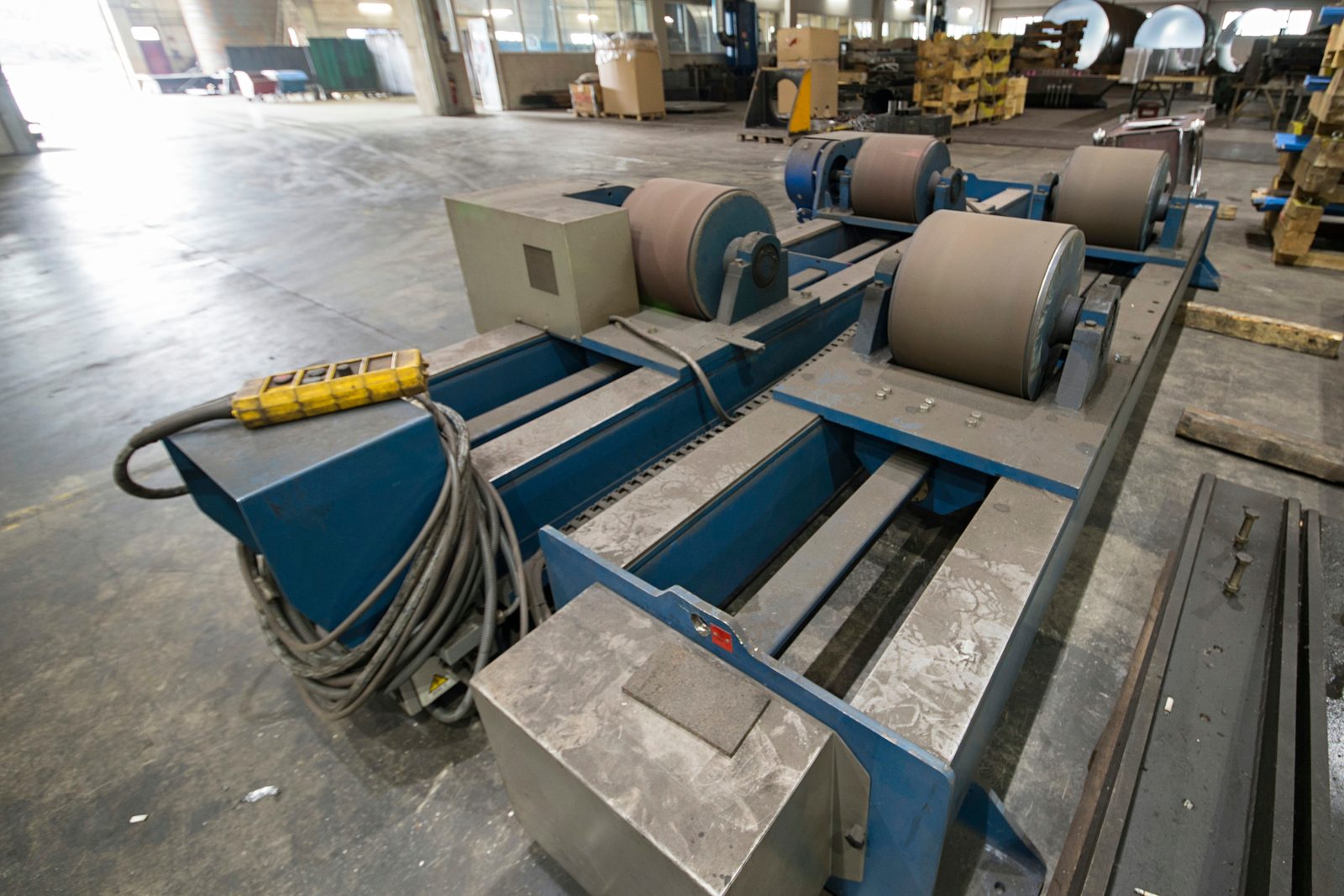

Si salda in posizione piana
Il sistema di gru ribalta la struttura tra una passata e l'altra invece di saldarla in posizione obbligata – la qualità del cordone nasce dalla posizione.
Correzione delle deformazioni senza limiti di forno
Raddrizzatura a fiamma e distensione a vibrazione seguono immediatamente il cordone – nello stesso stabilimento, senza trasporti verso terzi.
Movimentazione di pezzi pesanti fino a 50 t – sistema di gru 2×25 t
Il capannone di produzione dispone di un sistema di gru 2×25 t con una portata complessiva di 50 t. Ciò consente di movimentare, ribaltare e posizionare in sicurezza costruzioni saldate di grande formato – anche con dimensioni ingombranti o posizioni del baricentro sfavorevoli.
Questa capacità di sollevamento è il presupposto strutturale per costruzioni che non possono essere movimentate o realizzate in aziende dotate di attrezzature standard. Non è una caratteristica prestazionale opzionale, bensì parte integrante dell'infrastruttura di produzione.
Determinante non è solo il sollevamento in sé, ma il ribaltamento durante la saldatura: chi può saldare una costruzione in posizione piana ottiene una qualità del cordone migliore rispetto alle posizioni forzate. La dotazione di gru determina quindi direttamente quale qualità di saldatura sia effettivamente raggiungibile su un componente pesante.
Impianti di sollevamento e movimentazione pesante
Oltre 50 impianti di sollevamento in officina – carriponte fino a 50 t in sollevamento tandem, 37 gru a bandiera a parete alle postazioni e carrelli elevatori pesanti fino a 16 t movimentano in sicurezza componenti pesanti attraverso l'intera produzione.
Saldatura MAG, TIG e arco sommerso per costruzioni pesanti
Nelle costruzioni di grandi dimensioni non conta tanto il numero dei cordoni quanto la loro lunghezza e sezione. La scelta del procedimento dipende quindi soprattutto dal volume del cordone e dallo spessore della lamiera:
- Saldatura MAG
- è il processo standard per componenti in acciaio e costruzioni complesse. Adatta a un'ampia gamma di materiali, inclusi gli acciai da costruzione ad alta resistenza.
- Saldatura TIG
- viene impiegata laddove sono richieste qualità del cordone particolarmente elevata e tolleranze strette – ad esempio per costruzioni in acciaio inox o giunzioni saldate critiche per la qualità.
- Saldatura ad arco sommerso (UP)
- è il processo per cordoni profondi e ad alta resistenza su componenti pesanti. Impianti ESAB completamente automatici con bracci fino a 7 m di sbraccio consentono cordoni longitudinali ad alta resistenza su costruzioni di grande formato.
All'interno di una stessa costruzione i procedimenti vengono combinati: i lunghi cordoni longitudinali ad arco sommerso, i raccordi e le riprese a mano. Con il volume del cordone aumenta l'apporto termico, per questo nelle costruzioni pesanti raddrizzatura e distensione fanno stabilmente parte del ciclo.
Acciai di qualità europei – dall'acciaio da costruzione all'acciaio a grano fine
Bock lavora prevalentemente acciai di qualità europei con provenienza tracciabile. La scelta del materiale dipende dal disegno e dai requisiti:
- Acciaio da costruzione S235, S355 – Acciaio strutturale standard
- Acciaio a grana fine fino a S1100 – alta resistenza, saldabile
- Hardox 400 / 500 – acciaio resistente all'usura per componenti sollecitati
- Acciaio inossidabile 1.4301, 1.4571 – resistente alla corrosione
- Acciai speciali su disegno e specifica del cliente
Quanto più elevati sono resistenza e spessore della lamiera, tanto più l'apporto termico incide sulla precisione dimensionale e sulle tensioni residue. Per questo, nelle costruzioni pesanti la scelta del materiale viene definita insieme alla fase di post-trattamento e non considerata isolatamente.
Azienda specializzata in saldatura certificata – DIN EN 1090-2 EXC3, EN ISO 3834-2 e CND
Bock Maschinenbau è un'azienda specializzata in saldatura certificata secondo DIN EN 1090-2 EXC3 e EN ISO 3834-2. Integrate da un sistema di gestione della qualità certificato secondo DIN EN ISO 9001:2015, queste norme costituiscono un quadro qualitativo vincolante per la produzione di costruzioni saldate: qualifiche dei processi di saldatura, requisiti di controllo e obblighi di documentazione sono parte integrante della produzione. I certificati attuali sono disponibili in formato PDF per i clienti con obblighi di comprova.
Assicurazione della qualità e controllo non distruttivo
Nelle costruzioni pesanti il baricentro del controllo è diverso rispetto ai gruppi multicomponente: critico non è il numero delle giunzioni, bensì la sezione del cordone. Cordoni profondi ad arco sommerso su lamiere spesse non possono essere valutati dalla sola superficie, per cui, in presenza della corrispondente classe di qualità del cordone, si aggiunge in-house il controllo ultrasonico del nostro partner di cooperazione – a integrazione di ispezione visiva, controllo con liquidi penetranti e controllo con polveri magnetiche con qualifica di livello 2 di nostri ispettori secondo DIN EN ISO 9712. Entità e documentazione vengono definite per ogni componente secondo disegno e prescrizioni normative.
- Ispezione visiva (VT), controllo con liquidi penetranti (PT) e controllo con polveri magnetiche (MT) sono disponibili in-house con qualifica di livello 2 secondo DIN EN ISO 9712.
- I controlli ultrasonici (UT) sono disponibili su base progettuale in-house tramite personale di controllo certificato del nostro partner di cooperazione. I controlli volumetrici (controllo radiografico RT, controllo a ultrasuoni UT) sono eseguiti, nella misura in cui siano commissionati, da partner qualificati.
Ciò rileva indicazioni superficiali, cricche, irregolarità prossime alla superficie nonché irregolarità interne in componenti e giunzioni saldate idonei.
I requisiti di controllo e documentazione vengono concordati in funzione del progetto secondo disegno, prescrizioni normative e specifiche del cliente – in tal modo l'assicurazione della qualità è calibrata sul singolo componente e non definita in modo forfettario.
Certificati per le costruzioni saldate pesanti
1 / 3
Saldato, controllato e lavorato meccanicamente — senza tappe intermedie.
Lavorazione CNC, sabbiatura, verniciatura e montaggio all'occorrenza
Le costruzioni saldate pesanti richiedono spesso ulteriori fasi di produzione. I seguenti servizi possono essere integrati nel flusso di progetto all'occorrenza:
- Lavorazione CNC di grandi pezzi
- Lavorazione pesante CNC fino a 50 t, fresatura a portale fino a 26.000 mm, tornitura verticale fino a Ø 4.800 mm.
- Preparazione superficiale
- Sabbiatura fino a Sa 2,5 in una cabina di sabbiatura di grande formato.
- Protezione anticorrosione e verniciatura
- Verniciatura industriale secondo EN ISO 12944 in una cabina di verniciatura grande 25 × 7 × 6 m.
- Montaggio
- Pre-montaggio o montaggio parziale di componenti in funzione del progetto.
Le costruzioni saldate pesanti possono così non solo essere saldate, ma anche lavorate, sabbiate, rivestite o pre-montate – a seconda dell'accordo e dei requisiti del progetto all'interno dello stesso stabilimento.
Costruzioni saldate pesanti tipiche
Le costruzioni saldate pesanti da Bock vengono realizzate per applicazioni tecnicamente esigenti, in cui dimensioni, peso e certificazione sono determinanti:
- Costruzioni portanti e ad alta sollecitazione con esigenze di documentazione normativa
- Componenti singoli e costruzioni di grande formato realizzati senza suddivisione
- Costruzioni con tolleranze dimensionali e di forma strette su grandi dimensioni
- Costruzioni soggette a usura con quota di Hardox

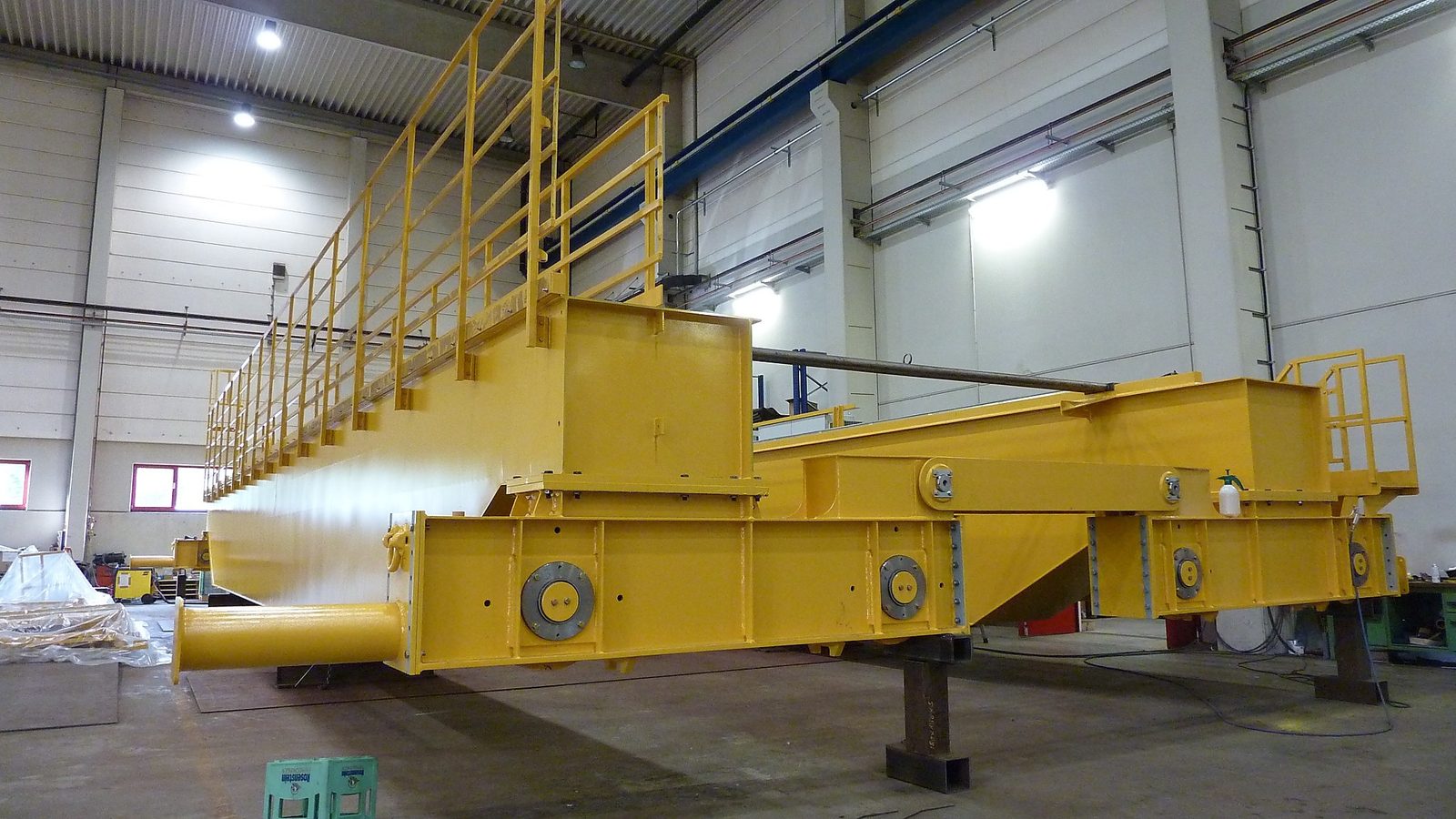

- Costruzioni per progetti esigenti nella costruzione di gru, impianti e veicoli speciali
Se invece non sono le dimensioni del singolo pezzo a essere in primo piano, ma il numero delle giunzioni e la precisione dimensionale su molti collegamenti, la produzione di sottogruppi saldati offre il contesto adeguato.
Costruzioni saldate pesanti – perché Bock
Bock Maschinenbau realizza da oltre sei decenni costruzioni saldate pesanti presso la sede di Lorch:
- Capacità di sollevamento
- Sistema di carroponti 2×25-t – 50 t di portata complessiva, più oltre 50 impianti di sollevamento per il trasporto attraverso l'intera produzione
- Certificazione
- Ribaltamento delle costruzioni pesanti durante la produzione anziché saldatura in posizione obbligata: il presupposto per una qualità del cordone uniforme sul pezzo di grandi dimensioni
- Competenza sui materiali
- Saldatura ad arco sommerso completamente automatica con bracci da 7 m per cordoni longitudinali lunghi e profondi anziché molti cordoni manuali corti
- Processi di saldatura
- Raddrizzatura alla fiamma e distensione vibrazionale nello stabilimento interno: nessun limite di forno e nessun trasporto tra saldatura e raddrizzatura
- Assicurazione della qualità
- Fresatura a portale fino a 26 m e tornitura a giostra fino a Ø 4.800 mm: la costruzione non deve essere divisa per la lavorazione
- Processi successivi
- DIN EN 1090-2 EXC3, EN ISO 3834-2 e DIN EN ISO 9001:2015, con controllo a ultrasuoni sui cordoni a forte spessore tramite il nostro partner di cooperazione
Costruttori di gru, impianti e macchine speciali dell'area di Stoccarda e della regione DACH acquistano costruzioni saldate portanti per carichi pesanti fino a 50 t dal nostro stabilimento EXC3 a Lorch.
Domande frequenti sulle costruzioni saldate pesanti
In che cosa si differenziano le costruzioni saldate pesanti dai sottogruppi saldati?
Nelle costruzioni saldate pesanti sono in primo piano dimensione della costruzione, peso del componente e onere di movimentazione, nei sottogruppi saldati il numero delle giunzioni e la precisione dimensionale su molti collegamenti. Di conseguenza, nelle costruzioni pesanti non conta tanto il numero dei cordoni quanto la loro lunghezza e sezione – lunghi cordoni longitudinali ad arco sommerso, raccordi e riprese a mano.
Le costruzioni saldate pesanti vengono ribaltate durante la saldatura?
Sì. Un sistema di gru 2×25 t con 50 t di portata complessiva ribalta la costruzione tra una passata e l'altra, così da saldare in posizione piana anziché in posizione forzata – anche con dimensioni ingombranti o posizioni del baricentro sfavorevoli. Per il trasporto attraverso la produzione sono disponibili oltre 50 impianti di sollevamento, tra cui 37 gru a bandiera, nonché carrelli elevatori per carichi pesanti fino a 16 t.
Come vengono trattate distorsione da saldatura e tensioni residue nelle costruzioni saldate pesanti?
Mediante raddrizzatura alla fiamma e distensione vibrazionale, che seguono immediatamente la saldatura nello stesso stabilimento. La raddrizzatura alla fiamma corregge la distorsione da saldatura per via termica senza asportazione di materiale e senza limitazioni dimensionali dovute a forni o attrezzature; la distensione vibrazionale (VSR) riduce le tensioni residue senza calore, anche su costruzioni che non entrano in alcun forno di ricottura.
Una costruzione saldata pesante deve essere divisa per la lavorazione meccanica finale?
No, finché rientra nei campi di lavoro: la fresatura a portale fino a 26 m di corsa e la tornitura a giostra fino a Ø 4.800 mm di diametro di tornitura e 25 t di carico sulla tavola consentono la lavorazione finale della costruzione in un pezzo unico.
Richiedere una costruzione saldata pesante
Inviateci disegno, materiale, spessore della lamiera, dimensione massima e requisiti di controllo. Saldiamo, raddrizziamo, distendiamo e lavoriamo la costruzione nella stessa sede – oppure ci occupiamo solo della saldatura.
