Tunge svejsekonstruktioner op til 50 t – DIN EN 1090-2 EXC3
Store, højt belastede svejsekonstruktioner op til 50 t – fremstillet som certificeret svejsevirksomhed iht. DIN EN 1090-2 EXC3 med tunglasthåndtering i Lorch (Ostalbkreis · Stuttgart-området).
Krankapacitet 50 t
2×25-t-kransystem til sikker håndtering af store konstruktioner.
DIN EN 1090-2 EXC3
Certificeret svejsevirksomhed iht. EXC3, EN ISO 3834-2 og ISO 9001:2015.
MAG · TIG · UP
Tre svejseprocesser efter specifikation – helt op til dybe pulversvejste søm med høj styrke.
Europæiske kvalitetsstål
Konstruktionsstål, finkornstål, Hardox og rustfrit stål – udelukkende certificeret.
NDT in-house level 2
VT, PT og MT iht. DIN EN ISO 9712 in-house, UT projektbaseret.
Efterfølgende processer fra én leverandør
CNC-bearbejdning, sandblæsning, lakering og montage på samme fabrik.
Svejsekonstruktioner efter tegning – fokus på dimensioner og bæreevne

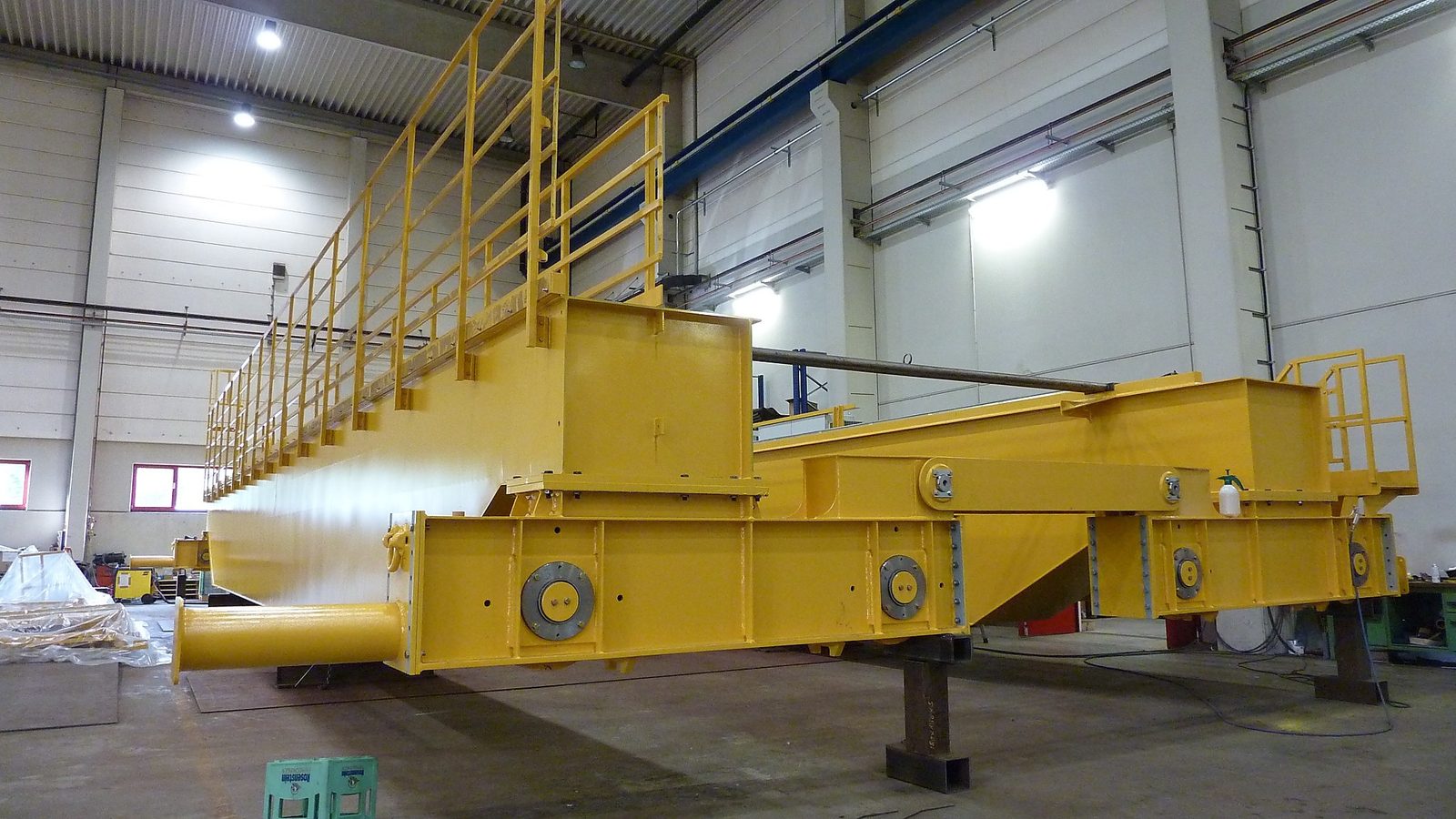

Tunge svejsekonstruktioner hos Bock er storformatede, bærende stålkomponenter – fra massive enkeltkonstruktioner til komplekse svejste strukturer med høje krav til dimensioner, vægt og geometrisk nøjagtighed.
I modsætning til svejste enheder er det ikke antallet af enkeltdele, der står i centrum, men konstruktionens størrelse, emnevægten og håndteringsbehovet. Normative krav, snævre tolerancer ved store dimensioner og materialer med høj styrke præger emneprofilen.
Produktionen sker efter kundens tegning eller specifikation. Spåntagende bearbejdning, sandblæsning, lakering og montage kan efter behov integreres i produktionsforløbet.
Håndtering af tunge emner op til 50 t – 2×25-t-kransystem
Produktionshallen råder over et 2×25-t-kransystem med en samlet løftekapacitet på 50 t. Dermed kan storformatede svejsekonstruktioner håndteres, vendes og positioneres sikkert – også ved uhåndterlige dimensioner eller ugunstige tyngdepunktsplaceringer.
Denne krankapacitet er en strukturel forudsætning for konstruktioner, der ikke kan flyttes eller produceres i virksomheder med standardudstyr. Den er ikke en valgfri ekstraydelse, men en fast del af produktionsinfrastrukturen.
Krananlæg & håndtering af tunge laster
Over 50 krananlæg på fabrikken – traverskraner op til 50 t i tandemløft, 37 vægsvingkraner ved arbejdsstationerne og tunge gaffeltrucks op til 16 t flytter tunge emner sikkert gennem hele produktionen.

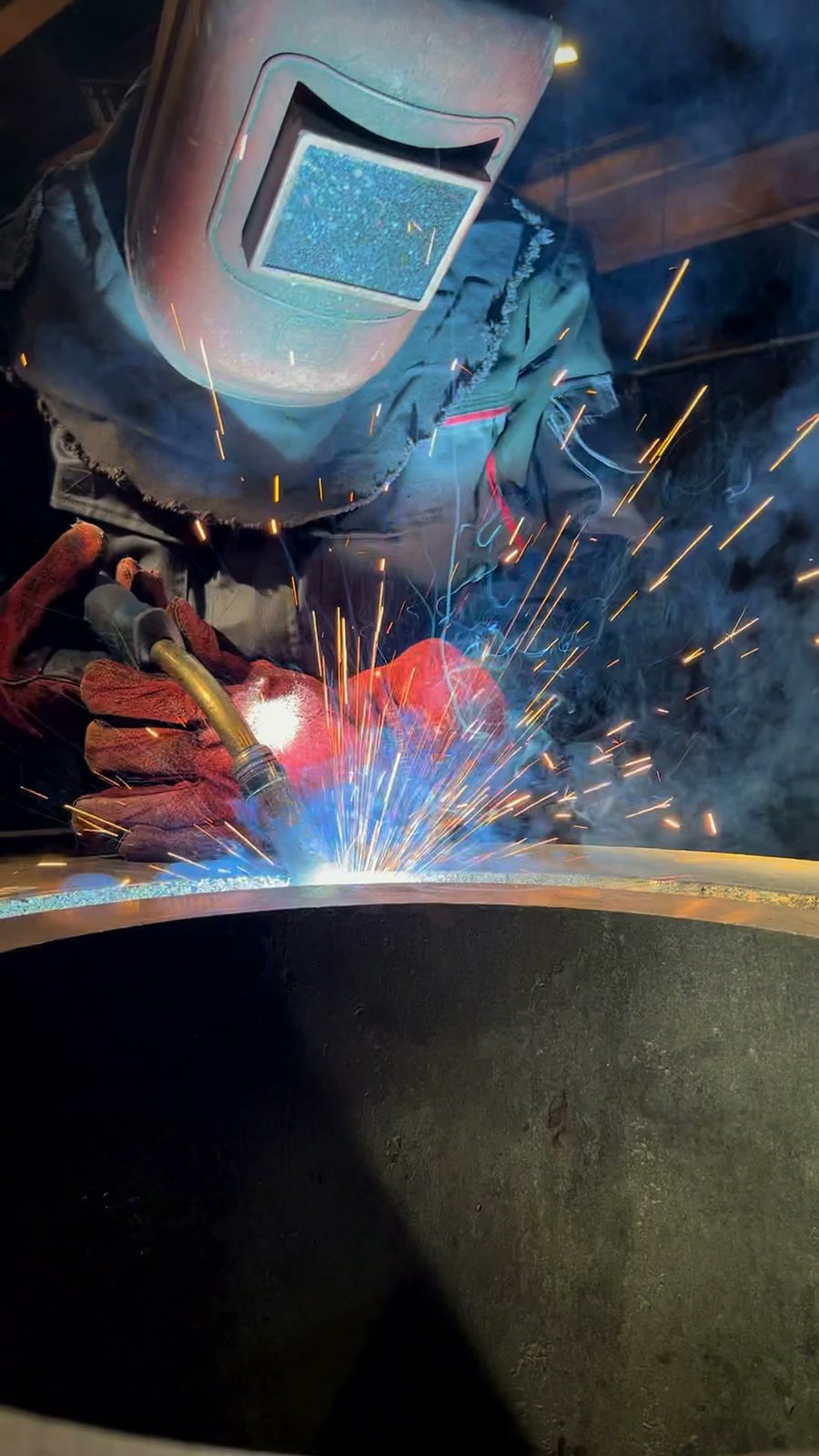

MAG-, TIG- og pulversvejsning (UP) til tunge konstruktioner
Afhængigt af emnegeometri, materiale og krav til svejsesømmen anvender Bock forskellige svejseprocesser:
- MAG-svejsning
- er standardprocessen til stålkomponenter og komplekse konstruktioner. Velegnet til en bred materialepalette, herunder konstruktionsstål med høj styrke.
- TIG-svejsning
- anvendes dér, hvor der kræves særligt høj sømkvalitet og snævre tolerancer – for eksempel ved konstruktioner i rustfrit stål eller kvalitetskritiske svejsesamlinger.
- Pulversvejsning (UP)
- er processen til dybe søm med høj styrke på tunge emner. Fuldautomatiske ESAB-anlæg med udliggere på op til 7 m rækkevidde muliggør langsgående søm med høj styrke på storformatede konstruktioner.
Valget af proces afhænger af emnets krav. Efter behov kan flere processer kombineres inden for samme konstruktion.
Europæiske kvalitetsstål – fra konstruktionsstål til finkornstål
Bock forarbejder overvejende europæiske kvalitetsstål med sporbar oprindelse. Materialevalget afhænger af tegning og krav:
- Konstruktionsstål (S235, S355)
- Finkornstål og konstruktionsstål med høj styrke
- Hardox (slidbestandigt stål til abrasivt belastede konstruktioner)
- Rustfrit stål / korrosionsbestandigt stål
- Øvrige materialer efter tegning eller specifikation
Materialekvalitet og -oprindelse dokumenteres via materialecertifikater, hvis projekt- eller kundekrav kræver det. Stykvægte op til 50 t er mulige; grænser ved specialmaterialer eller usædvanlige dimensioner aftales projektbaseret.
Certificeret svejsevirksomhed – DIN EN 1090-2 EXC3, EN ISO 3834-2 og NDT
Bock Maschinenbau er certificeret svejsevirksomhed iht. DIN EN 1090-2 EXC3 og EN ISO 3834-2. Suppleret med et certificeret kvalitetsledelsessystem iht. DIN EN ISO 9001:2015 danner disse standarder en forpligtende kvalitetsramme for produktionen af svejsekonstruktioner: kvalificering af svejseprocesser, prøvningskrav og dokumentationspligter er en fast del af produktionen. Aktuelle certifikater er tilgængelige som PDF for kunder med dokumentationskrav.
Kvalitetssikring og ikke-destruktiv prøvning
Ved svejsekonstruktioner afhænger kvaliteten ikke kun af den færdige søm, men også af den sporbare dokumentation af den krævede standard. Svejsearbejdet ledsages derfor af egnede kvalitetssikringstiltag. Afhængigt af emne, materiale, sømkrav og kundekrav kan visuel kontrol og ikke-destruktive prøvningsmetoder (NDT) anvendes.
- Visuel kontrol (VT), penetrantprøvning (PT) og magnetpulverprøvning (MT) er tilgængelige in-house med level 2-kvalifikation iht. DIN EN ISO 9712.
- Ultralydsprøvning (UT) er tilgængelig projektbaseret in-house gennem certificeret prøvningspersonale.
Dette omfatter overfladeindikationer, revner, overfladenære uregelmæssigheder samt indre uregelmæssigheder i egnede emner og svejsesamlinger.
Prøvnings- og dokumentationskrav aftales projektbaseret ud fra tegning, normative krav og kundekrav – dermed er kvalitetssikringen tilpasset det enkelte emne og ikke fastlagt generelt.
CNC-bearbejdning, sandblæsning, lakering og montage efter behov
Tunge svejsekonstruktioner kræver ofte yderligere produktionstrin. Følgende ydelser kan efter behov integreres i projektforløbet:
- CNC-bearbejdning af store emner
- Tung CNC-bearbejdning op til 50 t, portalfræsning op til 26.000 mm, karruseldrejning op til Ø 4.800 mm.
- Overfladeforberedelse
- Sandblæsning op til Sa 2,5 i en storformatet blæsekabine.
- Korrosionsbeskyttelse og lakering
- Industrilakering iht. EN ISO 12944 i en 25 × 7 × 6 m stor lakeringskabine.
- Montage
- Projektbaseret for- eller delmontage af komponenter.
Tunge svejsekonstruktioner kan dermed ikke kun svejses, men også bearbejdes, sandblæses, overfladebehandles eller formonteres – alt efter aftale og projektkrav på samme fabrik.
Velegnet til storformatede og normativt krævende konstruktioner
Tunge svejsekonstruktioner hos Bock produceres til teknisk krævende anvendelser, hvor dimensioner, vægt og certificering er afgørende:
- Bærende og højt belastede konstruktioner med normative dokumentationskrav
- Storformatede enkeltkomponenter og konstruktioner fra 10 t stykvægt
- Konstruktioner med snævre mål- og formtolerancer ved store dimensioner
- Slidbelastede konstruktioner med Hardox-andel
- Konstruktioner til krævende projekter inden for kran-, anlægs- og specialkøretøjsbygning
Til projekter, hvor kompleksitet og strukturelle krav rækker ud over området for svejste enheder, udgør den specialiserede produktion af tunge svejsekonstruktioner den rette ramme.
Tunge svejsekonstruktioner – derfor Bock
Bock Maschinenbau har i over seks årtier produceret tunge svejsekonstruktioner i Lorch:
- Krankapacitet
- 2×25-t-kransystem – 50 t samlet løftekapacitet til sikker håndtering af storformatede konstruktioner
- Certificering
- DIN EN 1090-2 EXC3, EN ISO 3834-2 og DIN EN ISO 9001:2015 – forpligtende kvalitetsramme for krævende kunder
- Materialekompetence
- Udelukkende europæiske kvalitetsstål – konstruktionsstål, Hardox, rustfrit stål og finkornstål
- Svejseprocesser
- MAG-, TIG- og pulversvejsning (UP) efter specifikation
- Kvalitetssikring
- VT, PT og MT in-house med level 2 iht. DIN EN ISO 9712; UT projektbaseret in-house
- Efterfølgende processer
- CNC-bearbejdning, sandblæsning, lakering og montage kan integreres på samme fabrik
- Tunge laster til regionen
- Kran-, anlægs- og specialmaskinbyggere fra Stuttgart-området og DACH-regionen får bærende svejsekonstruktioner til tunge laster op til 50 t fra vores EXC3-certificerede fabrik i Lorch.
Kontakt
Dit projekt — direkte fra regionen
Send os din forespørgsel om lønproduktion, stålkonstruktion eller specialmaskinbygning — vi vender hurtigt tilbage.
Forespørg på en tung svejsekonstruktion
Til en første vurdering bedes du oplyse tegning eller teknisk specifikation, materiale, ønsket styktal samt krav til kvalitet, prøvning og dokumentation. Vi vurderer producerbarheden og udarbejder et projektbaseret tilbud.
