Ciężkie konstrukcje spawane do 50 t - DIN EN 1090-2 EXC3
Wielkogabarytowe, silnie obciążone konstrukcje spawane do 50 t – wykonywane jako certyfikowany zakład spawalniczy według DIN EN 1090-2 EXC3 z obsługą ciężkich ładunków w Lorch.
Udźwig dźwigowy 50 t
System suwnic 2×25 t w podnoszeniu tandemowym – obracanie i pozycjonowanie także przy niekorzystnym położeniu środka ciężkości.
Spoiny wzdłużne UP przy wysięgu do 7 m
W pełni automatyczne instalacje ESAB do głębokich, wysokowytrzymałych spoin na wielkogabarytowych konstrukcjach.
Kontrola odkształceń we własnym zakresie
Prostowanie płomieniowe i odprężanie wibracyjne bezpośrednio po spawaniu – bez ograniczeń pieca, bez logistyki zewnętrznej.
Obróbka wykańczająca w całości
Frezowanie portalowe do 26 000 mm i toczenie karuzelowe do Ø 4 800 mm – bez dzielenia konstrukcji.
DIN EN 1090-2 EXC3
Najwyższa klasa wykonania dla konstrukcji nośnych, wraz z potwierdzeniem spoin i dokumentacją.
Ciężkie ładunki w całym zakładzie
Ponad 50 urządzeń dźwigowych, 37 żurawi ściennych obrotowych i wózki widłowe do 16 t.
Konstrukcje spawane według rysunku - nacisk na wymiar i nośność

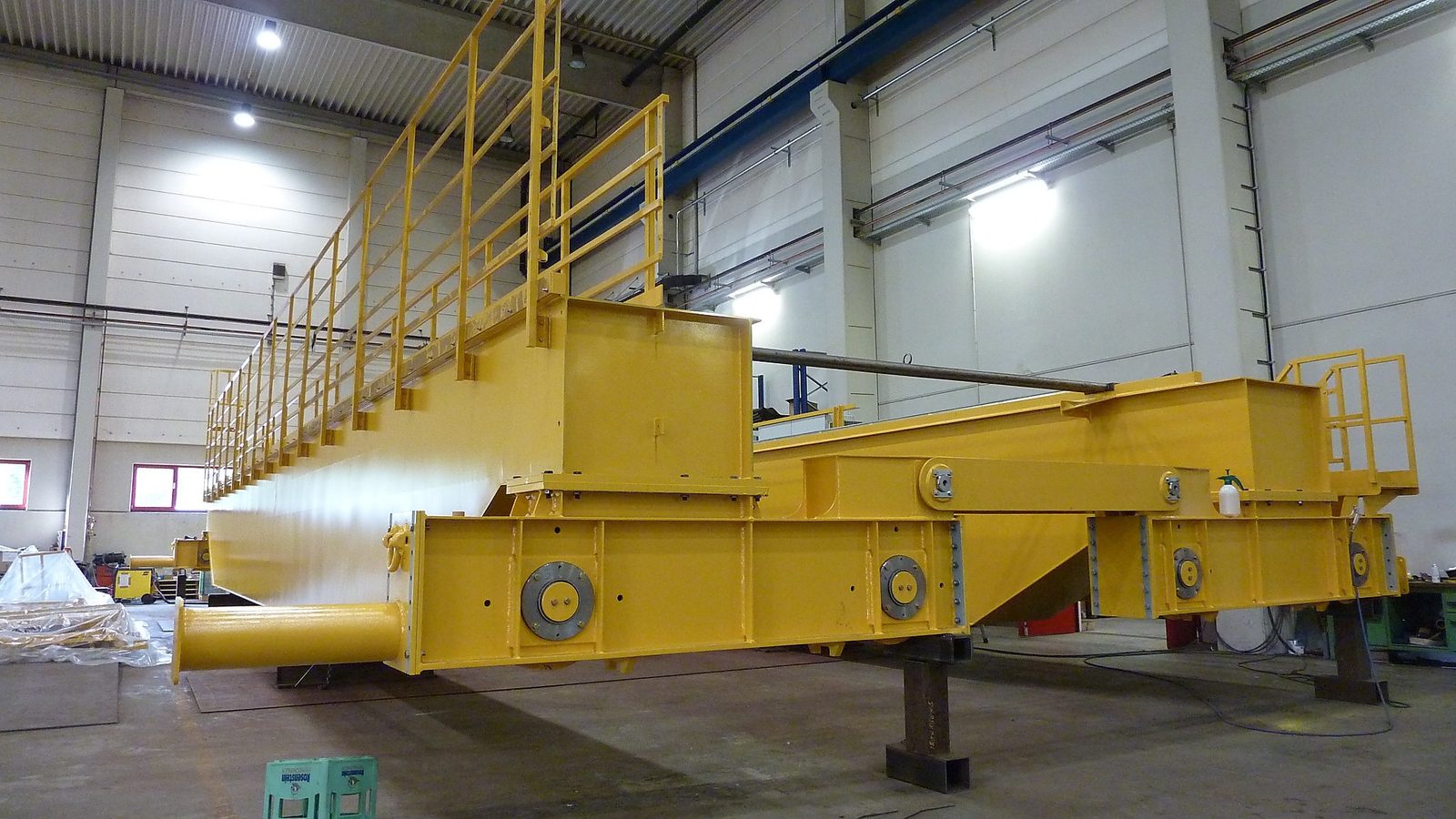

Ciężkie konstrukcje spawane w firmie Bock to wielkogabarytowe, nośne elementy stalowe - od masywnych konstrukcji pojedynczych po złożone struktury spawane o wysokich wymaganiach dotyczących wymiarów, ciężaru i dokładności geometrycznej.
W odróżnieniu od zespołów spawanych na pierwszym planie nie stoi liczba pojedynczych elementów, lecz wielkość konstrukcji, ciężar elementu i nakład na obsługę. Wymagania normatywne, wąskie tolerancje przy dużych wymiarach i materiały wysokowytrzymałe kształtują profil elementu.
Produkcja odbywa się według rysunku lub wymagań klienta. Obróbka skrawaniem, piaskowanie, lakierowanie i montaż mogą być w razie potrzeby zintegrowane z przebiegiem produkcji.
Obsługa ciężkich elementów do 50 t - system suwnicowy 2×25 t
Hala produkcyjna dysponuje systemem suwnicowym 2×25 t o łącznym udźwigu 50 t. Dzięki temu wielkogabarytowe konstrukcje spawane mogą być bezpiecznie obsługiwane, obracane i pozycjonowane - również przy nieporęcznych wymiarach lub niekorzystnym położeniu środka ciężkości.
Ta wydajność dźwigowa jest strukturalnym warunkiem dla konstrukcji, których nie można przemieszczać ani wykonywać w standardowo wyposażonych zakładach. Nie jest ona opcjonalną cechą usługi, lecz stałym elementem infrastruktury produkcyjnej.

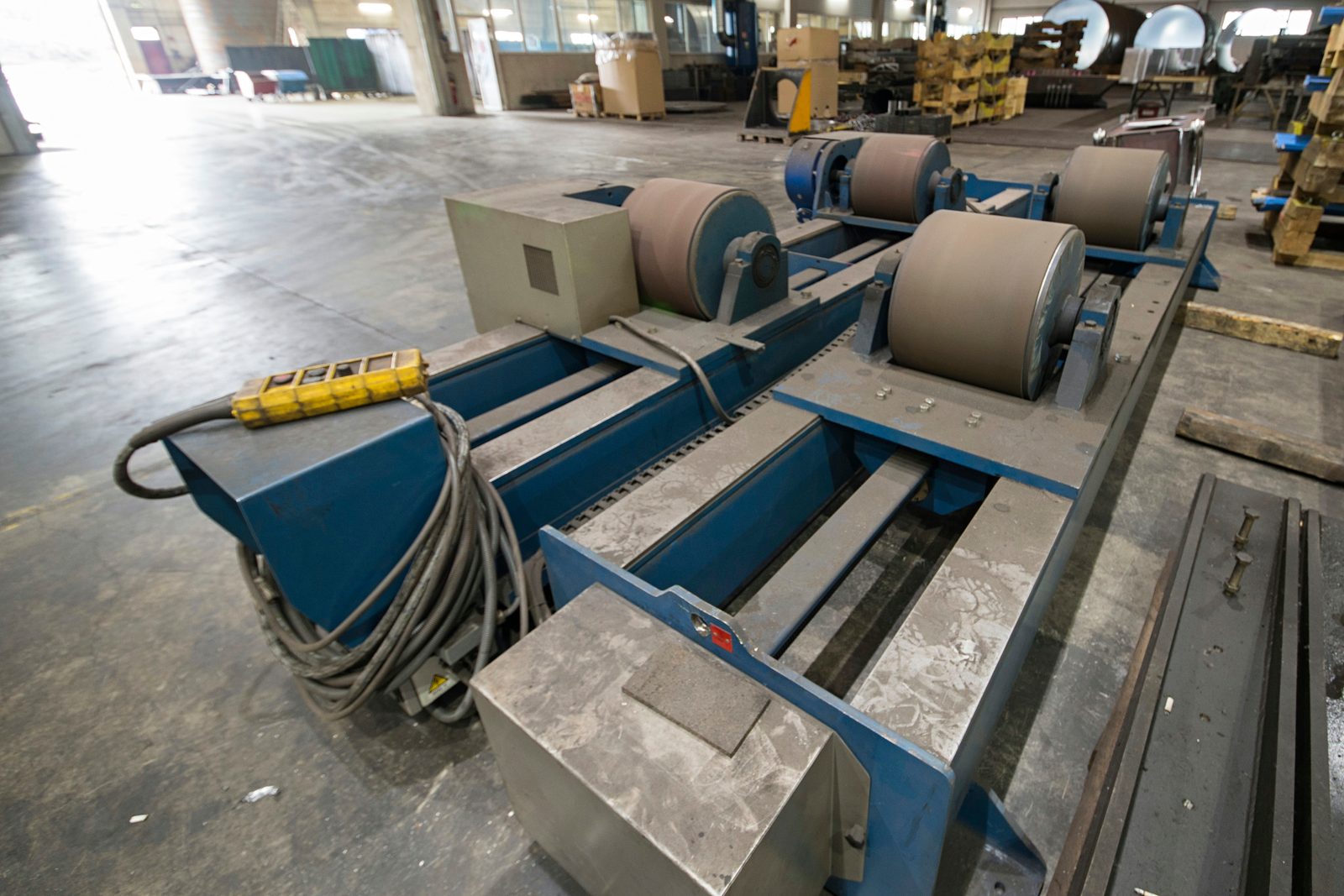

Decydujące jest nie samo podnoszenie, lecz obracanie podczas spawania: kto może spawać konstrukcję w pozycji podolnej, uzyskuje lepszą jakość spoiny niż w pozycjach wymuszonych. Wyposażenie suwnicowe decyduje tym samym bezpośrednio o tym, jaka jakość spoiny jest w ogóle osiągalna na ciężkim elemencie.
Dźwigi i transport ciężki
Ponad 50 instalacji dźwigowych w zakładzie – suwnice pomostowe do 50 t w podnoszeniu tandemowym, 37 żurawi ściennych przy stanowiskach i ciężkie wózki widłowe do 16 t bezpiecznie przemieszczają ciężkie elementy przez całą produkcję.

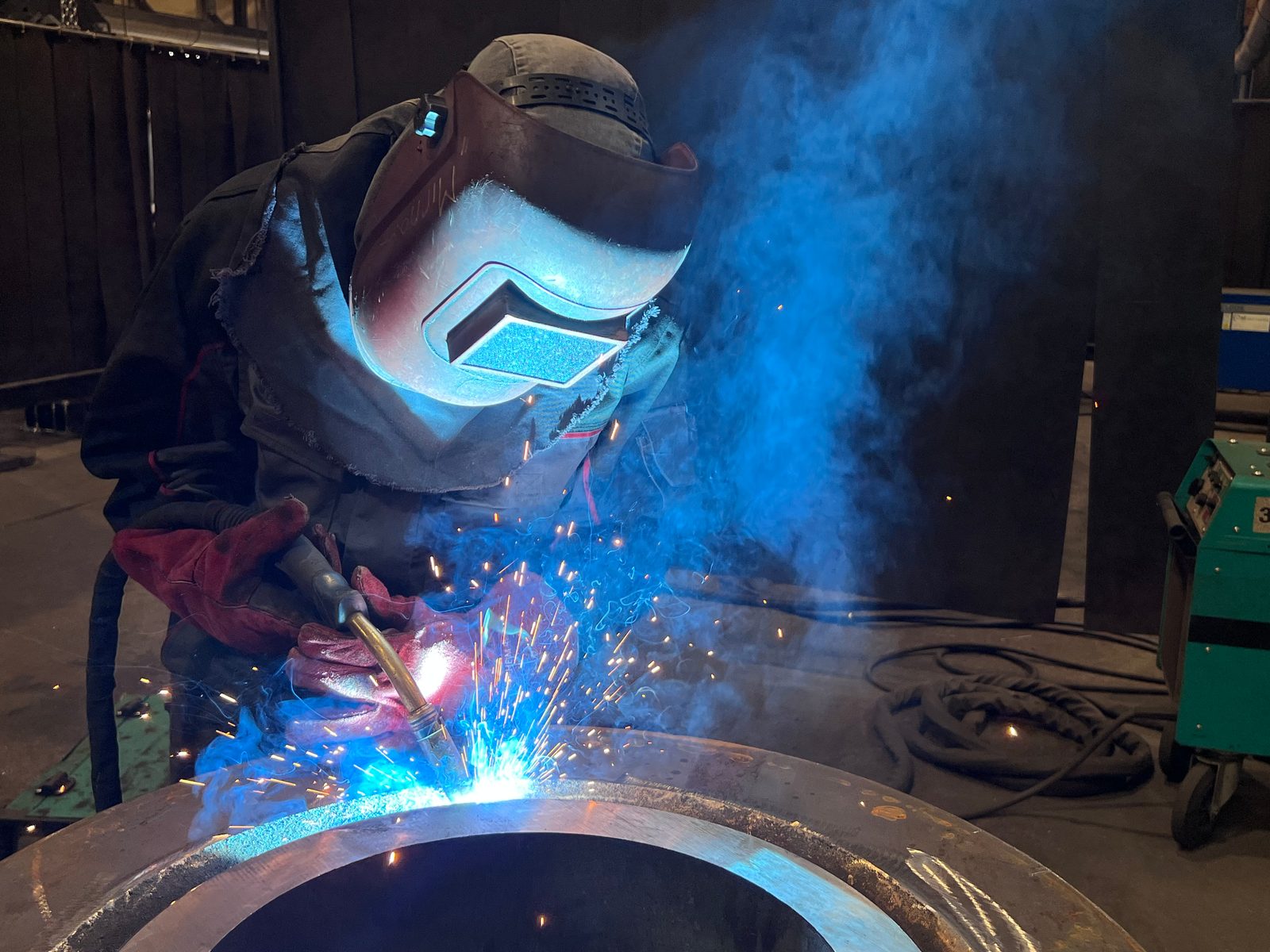

Spawanie MAG, TIG i łukiem krytym dla ciężkich konstrukcji
W zależności od geometrii elementu, materiału i wymagań spoiny w firmie Bock stosowane są różne metody spawania:
- Spawanie MAG
- jest standardową metodą dla elementów stalowych i złożonych konstrukcji. Nadaje się do szerokiej gamy materiałów, w tym wysokowytrzymałych stali konstrukcyjnych.
- Spawanie TIG (WIG)
- jest stosowane tam, gdzie wymagana jest szczególnie wysoka jakość spoiny i wąskie tolerancje - na przykład przy konstrukcjach ze stali nierdzewnej lub krytycznych jakościowo połączeniach spawanych.
- Spawanie łukiem krytym (SAW)
- jest metodą do głębokich, wysokowytrzymałych spoin na ciężkich elementach. W pełni automatyczne instalacje ESAB z wysięgnikami o zasięgu do 7 m umożliwiają wykonywanie wysokowytrzymałych spoin wzdłużnych na wielkogabarytowych konstrukcjach.
Wybór metody zależy od wymagań elementu. W razie potrzeby w obrębie jednej konstrukcji można łączyć kilka metod.
Europejskie stale wysokiej jakości - od stali konstrukcyjnej po stal drobnoziarnistą
Bock przetwarza przeważnie europejskie stale wysokiej jakości o identyfikowalnym pochodzeniu. Dobór materiału zależy od rysunku i wymagań:
- Stal konstrukcyjna (S235, S355)
- Stal drobnoziarnista i wysokowytrzymała stal konstrukcyjna
- Hardox (stal odporna na ścieranie do konstrukcji narażonych na ścieranie)
- Stal nierdzewna / stal odporna na korozję
- Pozostałe materiały według rysunku lub wymagań
Jakość i pochodzenie materiału są dokumentowane za pomocą certyfikatów materiałowych, o ile jest to wymagane przez wymagania projektowe lub klienta. Ciężary jednostkowe do 50 t są możliwe; granice przy materiałach specjalnych lub nietypowych wymiarach są uzgadniane w odniesieniu do projektu.
Certyfikowany zakład spawalniczy - DIN EN 1090-2 EXC3, EN ISO 3834-2 i badania nieniszczące
Bock Maschinenbau jest certyfikowanym zakładem spawalniczym według DIN EN 1090-2 EXC3 i EN ISO 3834-2. Uzupełnione o certyfikowany system zarządzania jakością według DIN EN ISO 9001:2015, normy te tworzą wiążące ramy jakościowe dla produkcji konstrukcji spawanych: kwalifikacje procesów spawania, wymagania kontrolne i obowiązki dokumentacyjne są stałym elementem produkcji. Aktualne certyfikaty są dostępne dla klientów z obowiązkiem dowodowym w formacie PDF.
Zapewnienie jakości i badania nieniszczące
Przy konstrukcjach spawanych jakość zależy nie tylko od gotowej spoiny, lecz także od identyfikowalnego dowodu wymaganego standardu. Prace spawalnicze są zatem wspierane odpowiednimi działaniami zapewnienia jakości. W zależności od elementu, materiału, wymagań spoiny i wymagań klienta mogą być stosowane kontrola wizualna i nieniszczące metody badań.
- Kontrola wizualna (VT), badanie penetracyjne (PT) i badanie magnetyczno-proszkowe (MT) są dostępne wewnętrznie z kwalifikacją na poziomie 2 według DIN EN ISO 9712.
- Badanie ultradźwiękowe (UT) jest dostępne wewnętrznie w odniesieniu do projektu przez certyfikowany personel kontrolny.
Pozwala to wykryć wskazania powierzchniowe, pęknięcia, nieregularności blisko powierzchni oraz nieregularności wewnętrzne w odpowiednich elementach i połączeniach spawanych.
Wymagania dotyczące kontroli i dokumentacji są uzgadniane w odniesieniu do projektu według rysunku, wymagań normatywnych i wymagań klienta - dzięki temu zapewnienie jakości jest dostosowane do pojedynczego elementu, a nie ustalone ryczałtowo.
Ciężkie konstrukcje stalowe
Spawane, zbadane i obrobione mechanicznie — bez etapów pośrednich.
Obróbka CNC, piaskowanie, lakierowanie i montaż w razie potrzeby
Ciężkie konstrukcje spawane wymagają często dalszych etapów produkcji. Następujące usługi mogą być w razie potrzeby zintegrowane z przebiegiem projektu:
- Obróbka wielkogabarytowa CNC
- Obróbka ciężka CNC do 50 t, frezowanie portalowe do 26 000 mm, toczenie karuzelowe do Ø 4 800 mm.
- Przygotowanie powierzchni
- Piaskowanie do Sa 2,5 w wielkogabarytowej kabinie do piaskowania.
- Ochrona antykorozyjna i lakierowanie
- Lakierowanie przemysłowe według EN ISO 12944 w kabinie lakierniczej o wymiarach 25 × 7 × 6 m.
- Montaż
- Montaż wstępny lub częściowy komponentów w odniesieniu do projektu.
Ciężkie konstrukcje spawane mogą być dzięki temu nie tylko spawane, lecz także obrabiane, piaskowane, powlekane lub wstępnie montowane - w zależności od uzgodnienia i wymagań projektowych w obrębie tego samego zakładu.
Odpowiednie dla wielkogabarytowych i wymagających normatywnie konstrukcji
Ciężkie konstrukcje spawane w firmie Bock są wykonywane do technicznie wymagających zastosowań, w których wymiar, ciężar i certyfikacja są decydujące:
- Nośne i silnie obciążone konstrukcje z normatywnym zapotrzebowaniem na dokumentację
- Wielkogabarytowe pojedyncze elementy i konstrukcje od 10 t ciężaru jednostkowego
- Konstrukcje o wąskich tolerancjach wymiarowych i kształtowych przy dużych wymiarach
- Konstrukcje narażone na ścieranie z udziałem Hardox
- Konstrukcje do wymagających projektów w budowie dźwigów, instalacji i pojazdów specjalnych
Dla projektów, w których złożoność i wymagania strukturalne wykraczają poza obszar zespołów spawanych, wyspecjalizowana produkcja ciężkich konstrukcji spawanych oferuje odpowiednie ramy.
Ciężkie konstrukcje spawane - dlaczego Bock
Bock Maschinenbau wykonuje od ponad sześciu dekad ciężkie konstrukcje spawane w lokalizacji Lorch:
- Wydajność dźwigowa
- System suwnicowy 2×25 t - 50 t łącznego udźwigu dla bezpiecznej obsługi wielkogabarytowych konstrukcji
- Certyfikacja
- DIN EN 1090-2 EXC3, EN ISO 3834-2 i DIN EN ISO 9001:2015 - wiążące ramy jakościowe dla wymagających zleceniodawców
- Kompetencja materiałowa
- Przeważnie europejskie stale wysokiej jakości - stal konstrukcyjna, Hardox, stal nierdzewna i drobnoziarnista
- Metody spawania
- Spawanie MAG, TIG i łukiem krytym według specyfikacji
- Zapewnienie jakości
- VT, PT i MT wewnętrznie na poziomie 2 według DIN EN ISO 9712; UT wewnętrznie w odniesieniu do projektu
- Procesy następcze
- Obróbka CNC, piaskowanie, lakierowanie i montaż możliwe do zintegrowania w tym samym zakładzie
- Duże obciążenia dla regionu
- Producenci dźwigów, instalacji i maszyn specjalnych z regionu Stuttgartu i regionu DACH zamawiają nośne, ciężko obciążone konstrukcje spawane do 50 t z naszego zakładu EXC3 w Lorch.
Kontakt
Twój projekt — prosto z regionu
Wyślij nam zapytanie dotyczące produkcji kontraktowej, konstrukcji stalowych lub budowy maszyn specjalnych — odezwiemy się wkrótce.
Zapytanie o ciężką konstrukcję spawaną
Dla wstępnej oceny prosimy podać rysunek lub specyfikację techniczną, materiał, żądaną liczbę sztuk oraz wymagania dotyczące jakości, kontroli i dokumentacji. Sprawdzimy wykonalność i przygotujemy ofertę dostosowaną do projektu.
