50 t'ye kadar ağır kaynaklı konstrüksiyonlar – DIN EN 1090-2 EXC3
50 t'ye kadar büyük formatlı, yüksek zorlanmalı kaynaklı konstrüksiyonlar – DIN EN 1090-2 EXC3'e göre sertifikalı kaynak işletmesi olarak ağır yük elleçlemeyle Lorch'ta üretilir.
Vinç kapasitesi 50 t
Tandem kaldırmada 2×25 t vinç sistemi – ağırlık merkezi elverişsiz olsa bile çevirme ve konumlandırma.
7 m bom mesafesine kadar toz altı boyuna dikişler
Büyük ebatlı konstrüksiyonlarda derin, yüksek mukavemetli dikişler için tam otomatik ESAB tesisleri.
Çarpılma kontrolü bünyemizde
Kaynaktan hemen sonra alevle doğrultma ve titreşimle gerilim giderme – fırın sınırı yok, dış lojistik yok.
Tek parça hâlinde son işleme
26.000 mm'ye kadar portal frezeleme ve Ø 4.800 mm çapına kadar karusel tornalama – konstrüksiyonu bölmeden.
DIN EN 1090-2 EXC3
Taşıyıcı konstrüksiyonlar için en yüksek uygulama sınıfı; dikiş belgelendirmesi ve dokümantasyon dâhil.
Tüm tesiste ağır yük
50'den fazla vinç tesisi, 37 duvar tipi pergel vinç ve 16 t'ye kadar ağır yük forkliftleri.
Teknik resme göre kaynaklı konstrüksiyonlar – boyut ve taşıma kapasitesine odak

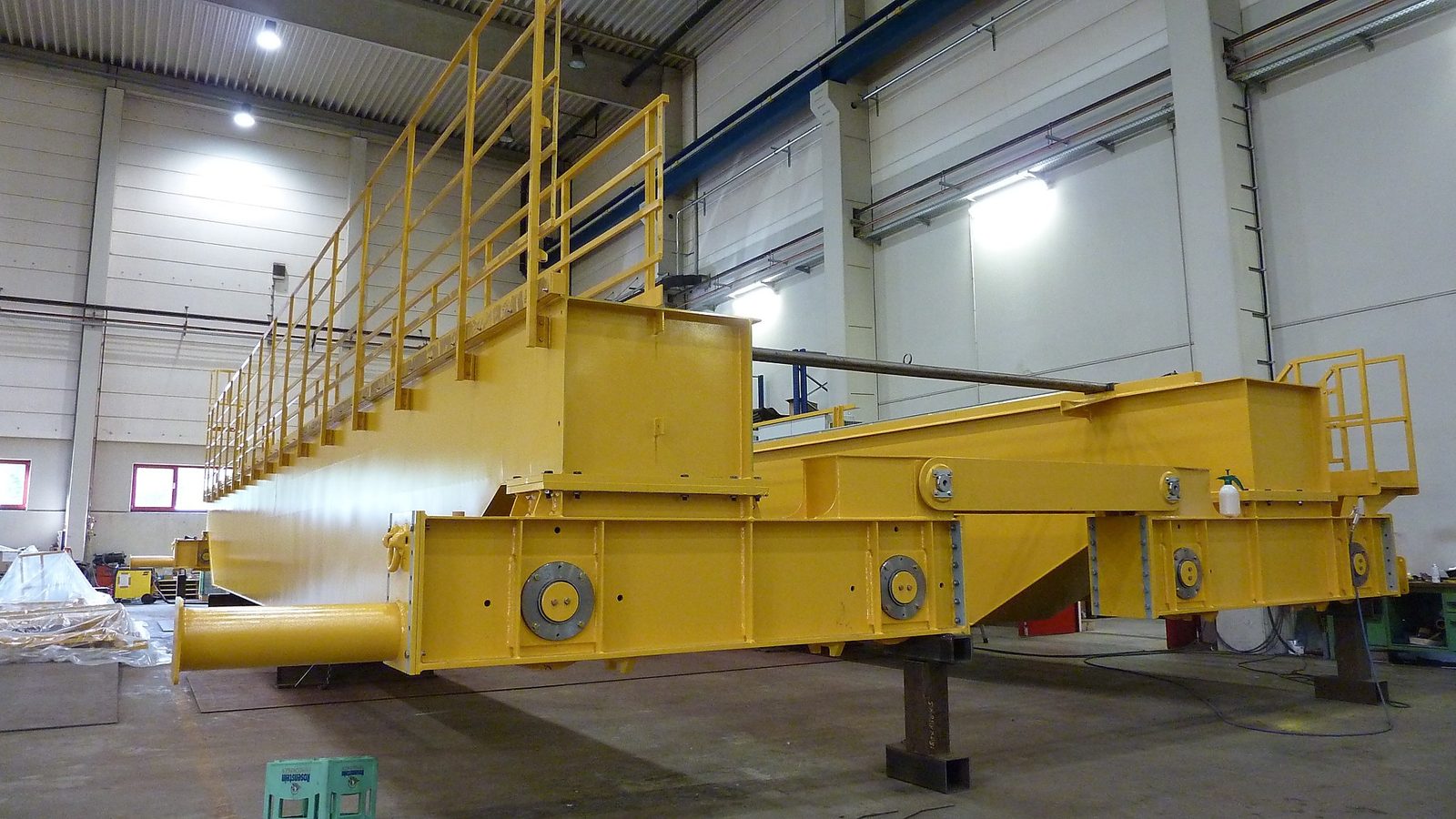

Bock'taki ağır kaynaklı konstrüksiyonlar; büyük formatlı, taşıyıcı çelik bileşenlerdir – masif münferit konstrüksiyonlardan, ölçüler, ağırlık ve geometrik doğruluk açısından yüksek gereksinimlere sahip karmaşık kaynaklı yapılara kadar.
Kaynaklı montaj gruplarından farklı olarak ön planda münferit parçaların sayısı değil, konstrüksiyon büyüklüğü, bileşen ağırlığı ve taşıma çabası yer alır. Normatif gereksinimler, büyük boyutlarda dar toleranslar ve yüksek mukavemetli malzemeler bileşen profilini belirler.
Üretim, müşteri teknik resmine veya gereksinimine göre gerçekleştirilir. Talaşlı işleme, kumlama, boyama ve montaj gerektiğinde üretim akışına entegre edilebilir.
50 t'ye kadar ağır parça taşıma – 2×25 t vinç sistemi
Üretim halinde, toplam 50 t taşıma kapasitesine sahip 2×25 t'lik bir vinç sistemi bulunur. Böylece büyük formatlı kaynaklı konstrüksiyonlar güvenli şekilde taşınabilir, çevrilebilir ve konumlandırılabilir – kullanışsız boyutlarda veya elverişsiz ağırlık merkezi konumlarında da.
Bu vinç kapasitesi, standart donanımlı işletmelerde hareket ettirilemeyen veya üretilemeyen konstrüksiyonlar için yapısal bir ön koşuldur. Bu, opsiyonel bir hizmet özelliği değil, üretim altyapısının sabit bir bileşenidir.

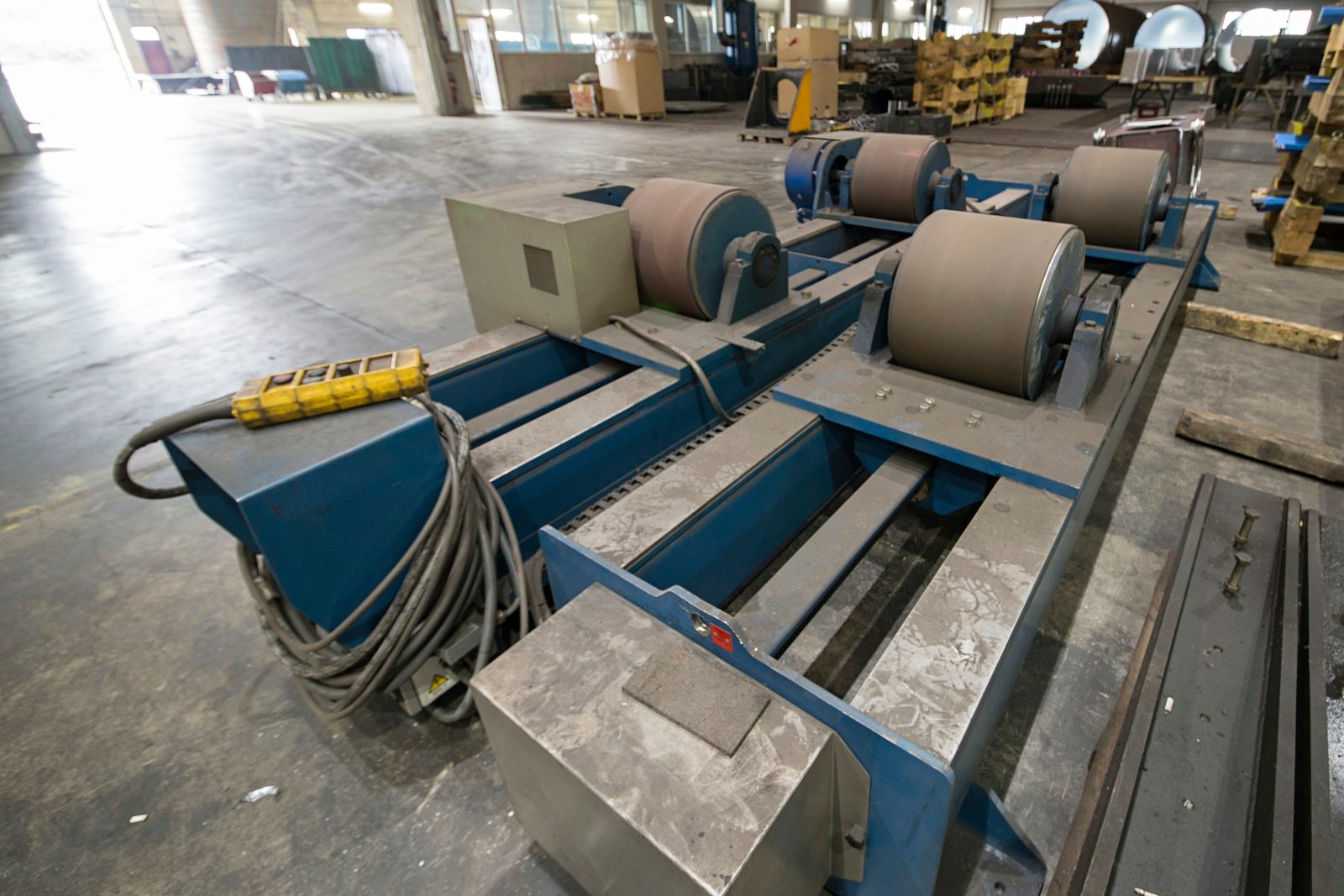

Belirleyici olan yalnızca kaldırma değil, kaynak sırasında döndürmedir: bir konstrüksiyonu oluk pozisyonunda kaynatabilen, zorlanmış pozisyonlara kıyasla daha iyi dikiş kalitesi elde eder. Vinç donanımı böylece ağır bir parçada hangi kaynak kalitesinin elde edilebileceğini doğrudan belirler.
Vinçler ve ağır yük taşıma
Tesiste 50'den fazla vinç sistemi – tandem kaldırmada 50 t'ye kadar köprü vinçleri, çalışma istasyonlarında 37 duvar tipi pergel vinç ve 16 t'ye kadar ağır forkliftler, ağır parçaları tüm üretim boyunca güvenle taşır.
Ağır konstrüksiyonlar için MAG, TIG ve toz altı kaynak
Bileşen geometrisine, malzemeye ve dikiş gereksinimine bağlı olarak Bock'ta farklı kaynak yöntemleri kullanılır:
- MAG kaynak
- çelik bileşenler ve karmaşık konstrüksiyonlar için standart yöntemdir. Yüksek mukavemetli yapı çelikleri dahil olmak üzere geniş bir malzeme yelpazesi için uygundur.
- TIG kaynak
- özellikle yüksek dikiş kalitesi ve dar toleransların talep edildiği yerlerde kullanılır – örneğin paslanmaz çelik konstrüksiyonlarda veya kalite açısından kritik kaynak bağlantılarında.
- Toz altı kaynak (UP)
- ağır bileşenlerde derin, yüksek mukavemetli dikişler için kullanılan yöntemdir. 7 m'ye kadar erişimli kollu, tam otomatik ESAB sistemleri, büyük formatlı konstrüksiyonlarda yüksek mukavemetli boyuna dikişlere olanak tanır.
Yöntem seçimi, bileşenin gereksinimlerine göre yapılır. Gerektiğinde bir konstrüksiyon içinde birden fazla yöntem kombine edilebilir.
Avrupa kalite çelikleri – konstrüksiyon çeliğinden ince taneli yapı çeliğine
Bock, ağırlıklı olarak izlenebilir kökene sahip Avrupa kalite çeliklerini işler. Malzeme seçimi, teknik resme ve gereksinimlere göre yapılır:
- Konstrüksiyon çeliği (S235, S355)
- İnce taneli yapı çeliği ve yüksek mukavemetli yapı çeliği
- Hardox (aşındırıcı zorlanmalara maruz konstrüksiyonlar için aşınmaya dayanıklı çelik)
- Paslanmaz çelik / korozyona dayanıklı çelik
- Teknik resme veya gereksinime göre diğer malzemeler
Malzeme kalitesi ve kökeni, proje veya müşteri gereksinimleri tarafından talep edilmesi durumunda malzeme sertifikaları ile dokümante edilir. 50 t'ye kadar parça ağırlıkları mümkündür; özel malzemeler veya alışılmadık ölçülerdeki sınırlar projeye bağlı olarak kararlaştırılır.
Sertifikalı kaynak işletmesi – DIN EN 1090-2 EXC3, EN ISO 3834-2 ve tahribatsız muayene
Bock Maschinenbau, DIN EN 1090-2 EXC3 ve EN ISO 3834-2'ye göre sertifikalı bir kaynak işletmesidir. DIN EN ISO 9001:2015'e göre sertifikalı bir kalite yönetim sistemiyle tamamlanan bu normlar, kaynaklı konstrüksiyonların üretimi için bağlayıcı bir kalite çerçevesi oluşturur: kaynak prosesi kalifikasyonları, muayene gereksinimleri ve dokümantasyon yükümlülükleri üretimin sabit bir bileşenidir. Güncel sertifikalar, belge yükümlülüğü olan müşterilere PDF olarak sunulur.
Kalite güvence ve tahribatsız muayene
Kaynaklı konstrüksiyonlarda kalite yalnızca tamamlanan dikişe değil, talep edilen standardın izlenebilir kanıtına da bağlıdır. Bu nedenle kaynak işleri uygun kalite güvence önlemleriyle desteklenir. Bileşene, malzemeye, dikiş gereksinimlerine ve müşteri gereksinimlerine bağlı olarak görsel muayene ve tahribatsız muayene yöntemleri (NDT) kullanılabilir.
- Görsel muayene (VT), penetrant muayene (PT) ve manyetik parçacık muayenesi (MT), DIN EN ISO 9712'ye göre Seviye 2 kalifikasyonu ile bünyemizde mevcuttur.
- Ultrasonik muayene (UT), sertifikalı muayene personeli aracılığıyla projeye bağlı olarak bünyemizde sunulur.
Bu; uygun bileşenlerde ve kaynak bağlantılarında yüzey belirtilerini, çatlakları, yüzeye yakın düzensizlikleri ve iç düzensizlikleri kapsar.
Muayene ve dokümantasyon gereksinimleri, teknik resme, normatif gereksinimlere ve müşteri gereksinimlerine göre projeye bağlı olarak kararlaştırılır – böylece kalite güvence, münferit bileşene uyarlanır ve genel geçer olarak belirlenmez.
Ağır çelik konstrüksiyon
Kaynaklı, test edilmiş ve mekanik olarak işlenmiş — ara istasyon yok.
Gerektiğinde CNC işleme, kumlama, boyama ve montaj
Ağır kaynaklı konstrüksiyonlar sıklıkla ek üretim adımları gerektirir. Aşağıdaki hizmetler gerektiğinde proje akışına entegre edilebilir:
- CNC büyük parça işleme
- 50 t'ye kadar CNC ağır işleme, 26.000 mm'ye kadar portal frezeleme, Ø 4.800 mm'ye kadar karusel tornalama.
- Yüzey hazırlığı
- Büyük formatlı bir kumlama kabininde Sa 2,5'e kadar kumlama.
- Korozyon koruması ve boyama
- 25 × 7 × 6 m büyüklüğünde bir boya kabininde EN ISO 12944'e göre endüstriyel boyama.
- Montaj
- Bileşenlerin projeye bağlı ön veya kısmi montajı.
Böylece ağır kaynaklı konstrüksiyonlar yalnızca kaynaklanmakla kalmaz, aynı zamanda işlenebilir, kumlanabilir, kaplanabilir veya ön montajı yapılabilir – mutabakata ve proje gereksinimine göre aynı tesis içinde.
Büyük formatlı ve normatif açıdan zorlu konstrüksiyonlar için uygun
Bock'ta ağır kaynaklı konstrüksiyonlar; boyut, ağırlık ve sertifikasyonun belirleyici olduğu teknik açıdan zorlu uygulamalar için üretilir:
- Normatif dokümantasyon gereksinimi olan taşıyıcı ve yüksek zorlanmalı konstrüksiyonlar
- 10 t parça ağırlığından itibaren büyük formatlı münferit bileşenler ve konstrüksiyonlar
- Büyük boyutlarda dar ölçü ve form toleranslarına sahip konstrüksiyonlar
- Hardox payı olan aşınmaya maruz konstrüksiyonlar
- Vinç, tesis ve özel araç yapımında zorlu projeler için konstrüksiyonlar
Karmaşıklığın ve yapısal gereksinimlerin kaynaklı montaj grupları alanının ötesine geçtiği projeler için, ağır kaynaklı konstrüksiyonların uzmanlaşmış üretimi uygun çerçeveyi sunar.
Ağır kaynaklı konstrüksiyonlar – neden Bock
Bock Maschinenbau, altmış yılı aşkın süredir Lorch lokasyonunda ağır kaynaklı konstrüksiyonlar üretmektedir:
- Vinç kapasitesi
- 2×25 t vinç sistemi – büyük formatlı konstrüksiyonların güvenli taşınması için 50 t toplam taşıma kapasitesi
- Sertifikasyon
- DIN EN 1090-2 EXC3, EN ISO 3834-2 ve DIN EN ISO 9001:2015 – zorlu iş verenler için bağlayıcı kalite çerçevesi
- Malzeme yetkinliği
- Yalnızca Avrupa kalite çelikleri – konstrüksiyon çeliği, Hardox, paslanmaz çelik ve ince taneli yapı çeliği
- Kaynak yöntemleri
- Spesifikasyona göre MAG, TIG ve toz altı kaynak
- Kalite güvence
- DIN EN ISO 9712'ye göre VT, PT ve MT bünyemizde Seviye 2; UT projeye bağlı bünyemizde
- Takip prosesleri
- CNC işleme, kumlama, boyama ve montaj aynı tesiste entegre edilebilir
- Bölge için ağır yük
- Stuttgart bölgesi ve DACH bölgesindeki vinç, tesis ve özel makine üreticileri, 50 t'e kadar taşıyıcı ağır yük kaynaklı konstrüksiyonlarını Lorch'taki EXC3 tesisimizden temin ediyor.
İletişim
Projeniz — doğrudan bölgeden
Fason üretim, çelik konstrüksiyon veya özel makine imalatı için talebinizi gönderin — kısa sürede size geri döneriz.
Ağır kaynaklı konstrüksiyon talebi
İlk bir değerlendirme için lütfen teknik resmi veya teknik gereksinimi, malzemeyi, istenen adet sayısını ve kalite, muayene ile dokümantasyona ilişkin gereksinimleri bildirin. Üretilebilirliği inceleyip projeye bağlı bir teklif hazırlarız.
