Storformatiga, högt belastade enskilda konstruktioner upp till 50 t – svetsade, riktade och spänningsfria vid överlämning. Som certifierat svetsföretag enligt DIN EN 1090-2 EXC3 med tunglasthantering i Lorch (Ostalbkreis · Stuttgartregionen).
Kransystem 2×25 t i tandemlyft – vändning och positionering även vid ogynnsamt tyngdpunktsläge.
Helautomatiska ESAB-anläggningar för djupa, höghållfasta fogar i storformatiga konstruktioner.
Flamriktning och vibrationsavspänning direkt efter svetsningen – utan ugnsbegränsning och utan extern logistik.
Portalfräsning upp till 26 000 mm och karusellsvarvning upp till Ø 4 800 mm – utan att dela konstruktionen.
Högsta utförandeklass för bärande konstruktioner, inklusive fogkontroll och dokumentation.
Över 50 kraninstallationer, 37 väggsvängkranar och tunglasttruckar upp till 16 t.

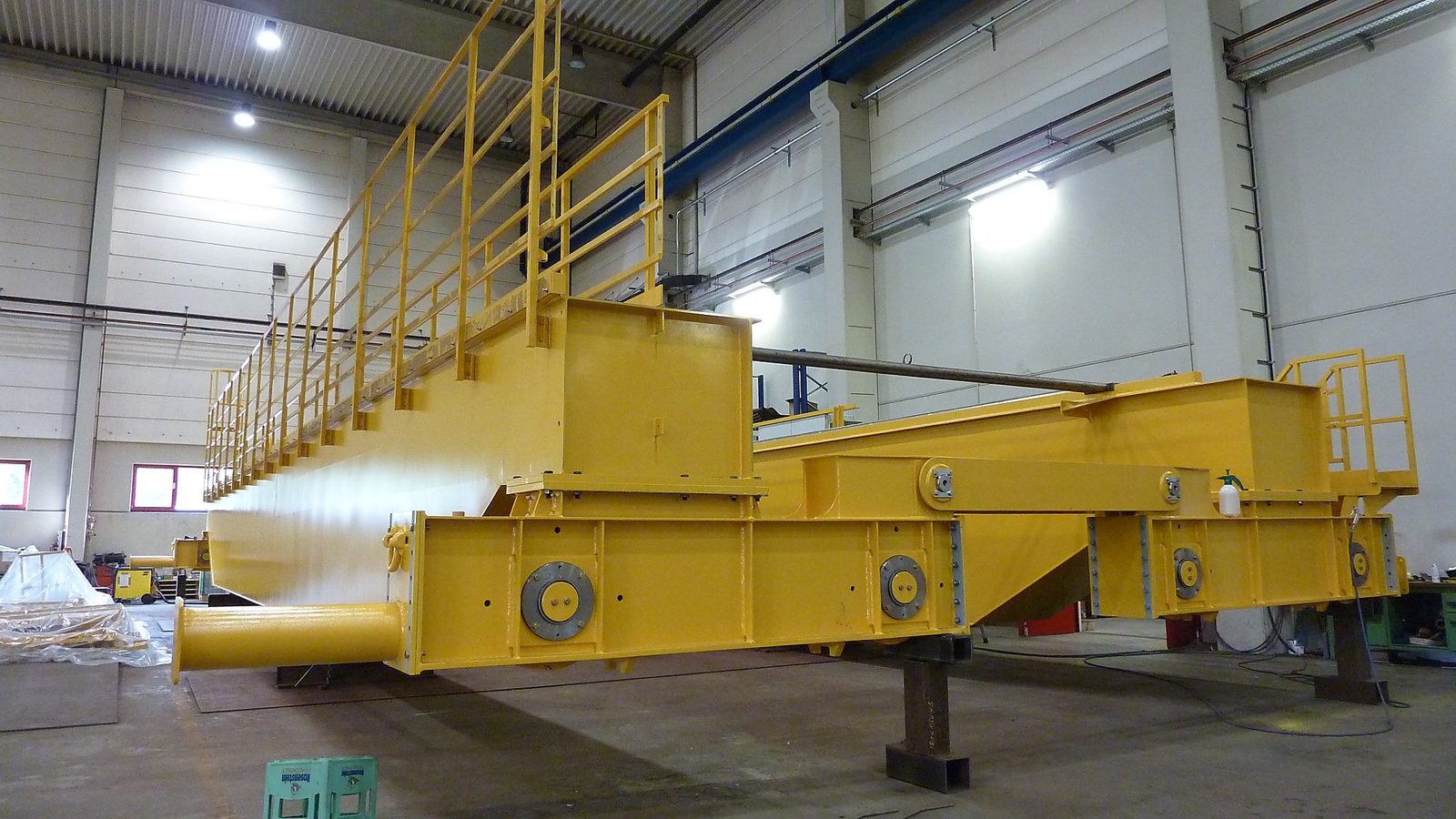

Tunga svetskonstruktioner hos Bock är storformatiga, bärande ståldetaljer – från massiva enskilda konstruktioner till komplexa svetsstrukturer med höga krav på mått, vikt och geometrisk noggrannhet.
Till skillnad från svetsade komponenter står inte antalet ingående detaljer i förgrunden, utan konstruktionens storlek, detaljvikten och hanteringsinsatsen. Normkrav, snäva toleranser vid stora mått och höghållfasta material präglar detaljprofilen.
Tillverkningen sker enligt kundens ritning eller specifikation. Skärande bearbetning, sandblästring, lackering och montering kan vid behov integreras i tillverkningsflödet.
Produktionshallen har ett kransystem på 2×25 t med en total lyftkapacitet på 50 t. Därmed kan storformatiga svetskonstruktioner hanteras, vändas och positioneras säkert – även vid otympliga mått eller ogynnsamma tyngdpunktslägen.
Denna lyftkapacitet är en strukturell förutsättning för konstruktioner som inte kan flyttas eller tillverkas i standardutrustade verkstäder. Den är inte en valfri extrafunktion, utan en fast del av produktionsinfrastrukturen.

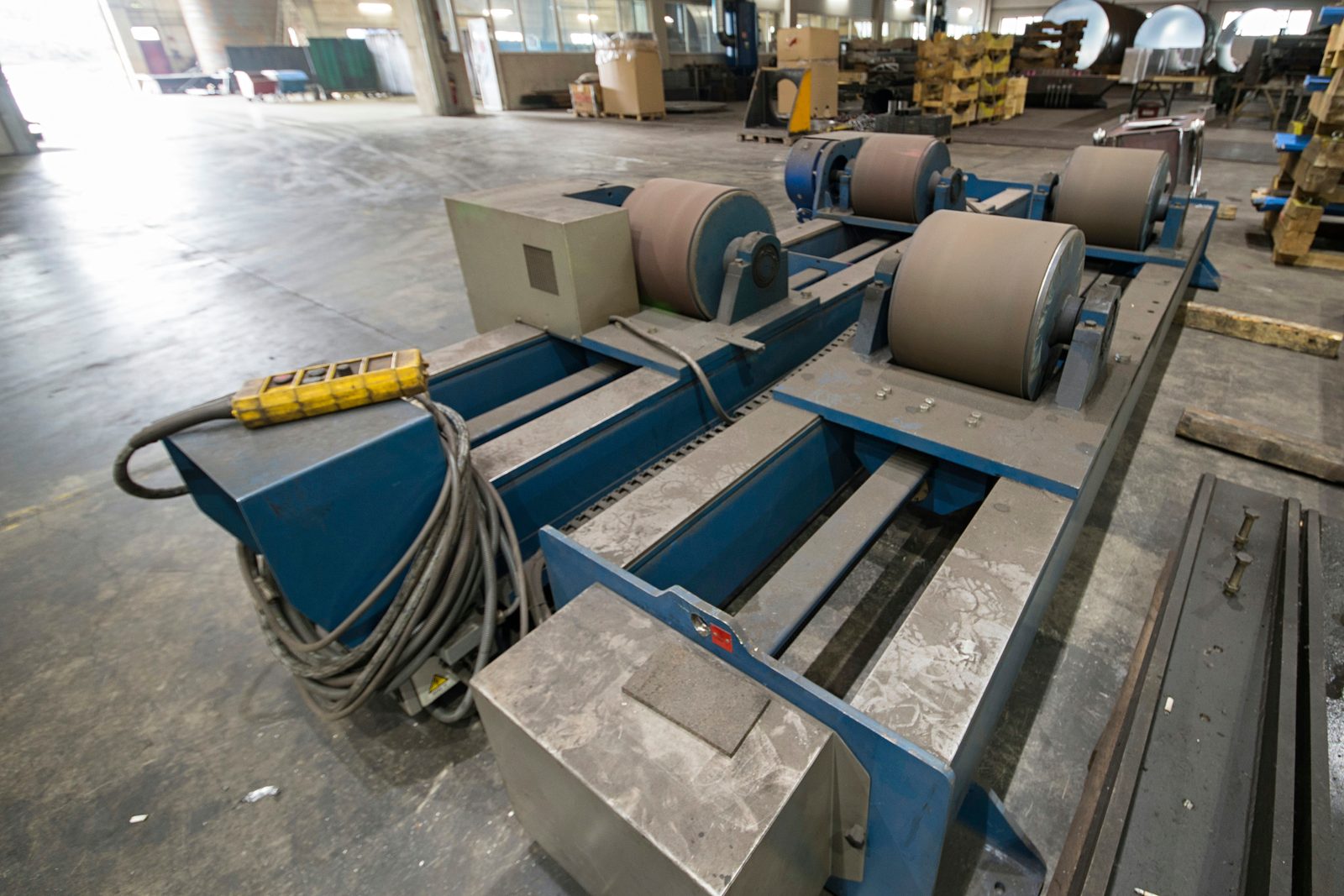

Avgörande är inte bara själva lyftet, utan vändningen under svetsningen: den som kan svetsa en konstruktion i vågrätt läge når bättre fogkvalitet än vid tvångslägen. Kranutrustningen avgör därmed direkt vilken fogkvalitet som över huvud taget är möjlig på en tung detalj.
Över 50 kraninstallationer i anläggningen – traverskranar upp till 50 t i tandemlyft, 37 väggsvängkranar vid arbetsplatserna och tunglasttruckar upp till 16 t flyttar tunga detaljer säkert genom hela produktionen.
Vid stora konstruktioner avgör inte antalet fogar utan deras längd och tvärsnitt. Metodvalet styrs därför främst av fogvolym och plåttjocklek:

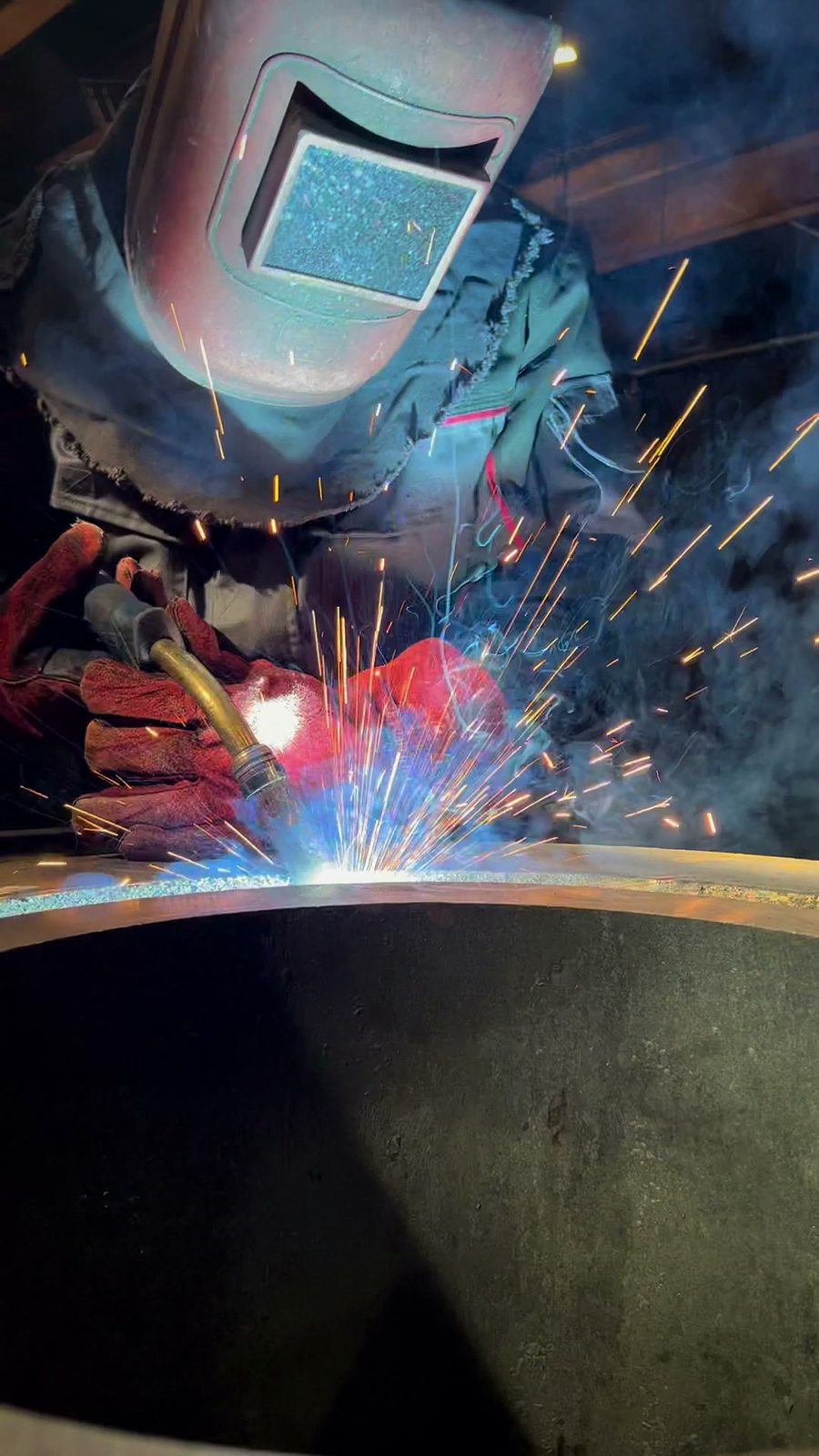

Inom en och samma konstruktion kombineras metoderna – långa längsfogar med pulverbåge, anslutningar och reparationer för hand. Med fogvolymen ökar den tillförda värmemängden, och därför hör riktning och spänningsavlastning fast till flödet vid tunga konstruktioner.
Avgörande vid tunga konstruktioner är kombinationen av plåttjocklek och hållfasthet – den bestämmer foguppbyggnad, värmetillförsel och det efterföljande riktbehovet:
Ju högre hållfasthet och plåttjocklek, desto starkare påverkar värmetillförseln måttriktighet och egenspänning. Därför bestäms materialvalet vid tunga konstruktioner tillsammans med efterbehandlingssteget och inte isolerat.
Bock Maschinenbau är certifierat svetsföretag enligt DIN EN 1090-2 EXC3 och EN ISO 3834-2, kompletterat med ett kvalitetsledningssystem enligt DIN EN ISO 9001:2015. De aktuella certifikaten finns tillgängliga som PDF för beställare med redovisningsplikt.
Vid tunga konstruktioner ligger provningens tyngdpunkt annorlunda än vid flerdelade komponenter: det kritiska är inte antalet fogställen, utan fogtvärsnittet. Djupa pulverbågsfogar i tjock plåt kan inte bedömas enbart från ytan, och därför tillkommer vid motsvarande fogklass ultraljudsprovningen från vår samarbetspartner på plats – som komplement till visuell kontroll, penetrant- och magnetpulverprovning med nivå 2-kvalificering hos egna provare enligt DIN EN ISO 9712. Omfattning och dokumentation fastställs per detalj enligt ritning och normkrav.
Certifierat svetsföretag för bärande stålkonstruktioner – certifierat upp till utförandeklass EXC3.
DVS ZERT · Zertifizierungsstelle des DVS ladda ner som PDFOmfattande kvalitetskrav för smältsvetsning av metalliska material.
DVS ZERT · Zertifizierungsstelle des DVS ladda ner som PDFCertifierat kvalitetsledningssystem – heltäckande processäkring och spårbarhet.
TÜO · Technische Überwachungsorganisation für Sicherheit, Qualität und Umweltschutz GmbH ladda ner som PDF1 / 3
Svetsat, provat och färdigbearbetat mekaniskt — utan mellanstation.
Ju större fogvolym, desto mer värme går in i konstruktionen – och desto viktigare blir det som händer efter svetsningen. Dessa steg utförs på samma plats:
Eftersom riktning, avspänning och skärande bearbetning sker i samma anläggning behöver en tung konstruktion inte transporteras mellan stegen – vid detaljer i den här storleksordningen är det den mest krävande delen av logistiken.
Tunga svetskonstruktioner hos Bock tillverkas för tekniskt krävande tillämpningar där mått, vikt och certifiering är avgörande:
Står i stället inte den enskilda detaljens storlek i förgrunden, utan antalet fogställen och måttriktigheten över många anslutningar, är tillverkning av svetsade komponenter rätt ram.
Bock Maschinenbau har tillverkat tunga svetskonstruktioner i Lorch i över sex decennier:
Skicka din förfrågan om legotillverkning, stålkonstruktion eller specialmaskintillverkning — vi hör av oss inom kort.
För en första bedömning behöver vi ritning eller teknisk specifikation, material och plåttjocklek, det största detaljmåttet samt uppgifter om kvalitets-, provnings- och dokumentationskrav. Vi bedömer tillverkbarhet och hantering och tar fram en projektanpassad offert.
