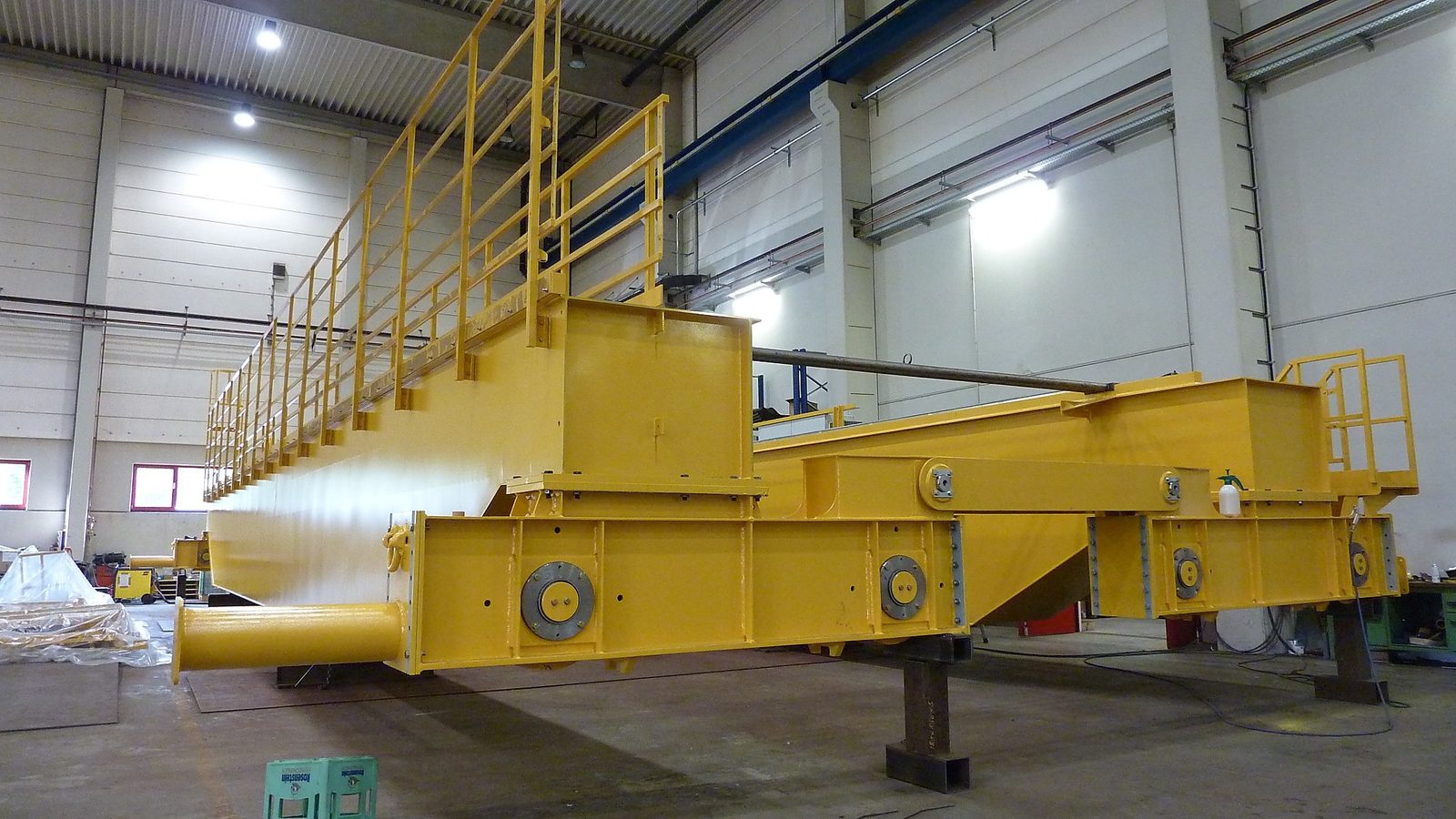

Suurikokoisia, voimakkaasti kuormitettuja yksittäisrakenteita 50 t asti – hitsattuina, oikaistuina ja jännitystenpoistettuina luovutettuina. Sertifioituna hitsausyrityksenä DIN EN 1090-2 EXC3 mukaan raskaiden kappaleiden käsittelyllä Lorchissa (Ostalbkreis · Stuttgartin alue).
2×25 t nosturijärjestelmä tandem-nostossa – kääntämistä ja paikoitusta myös epäedullisessa painopisteasemassa.
Täysautomaattiset ESAB-laitteistot syviin, lujiin saumoihin suurikokoisissa rakenteissa.
Liekkioikaisu ja tärinäjännitystenpoisto suoraan hitsauksen jälkeen – ilman uunirajaa, ilman ulkoista logistiikkaa.
Portaalijyrsintää 26 000 mm asti ja karusellisorvausta Ø 4 800 mm asti – rakennetta jakamatta.
Korkein toteutusluokka kantaville rakenteille, saumanäyttö ja dokumentointi mukaan lukien.
Yli 50 nosturilaitteistoa, niiden joukossa 37 seinäkääntönosturia, sekä raskastrukkeja 16 t asti.
Bockin raskaat hitsatut rakenteet ovat suurikokoisia, kantavia teräsrakenneosia – massiivisista yksittäisrakenteista monimutkaisiin hitsattuihin rakenteisiin, joilla on korkeat vaatimukset mitoille, painolle ja geometriselle tarkkuudelle.
Toisin kuin hitsatuissa kokoonpanoissa, etusijalla ei ole yksittäisosien lukumäärä, vaan rakenteen koko, komponentin paino ja käsittelyvaiva. Standardien vaatimukset, tiukat toleranssit suurissa mitoissa ja lujat materiaalit määrittävät komponenttiprofiilin.
Valmistus tapahtuu asiakkaan piirustuksen tai ohjeen mukaan. Lastuava työstö, hiekkapuhallus, maalaus ja asennus voidaan tarvittaessa integroida valmistuskulkuun.
Täysin automaattinen jauhekaarihitsaus siellä, missä saumatilavuus kasvaa käsimenetelmille liian suureksi – ESAB-mastot jopa 7 m ulottuvuudella.

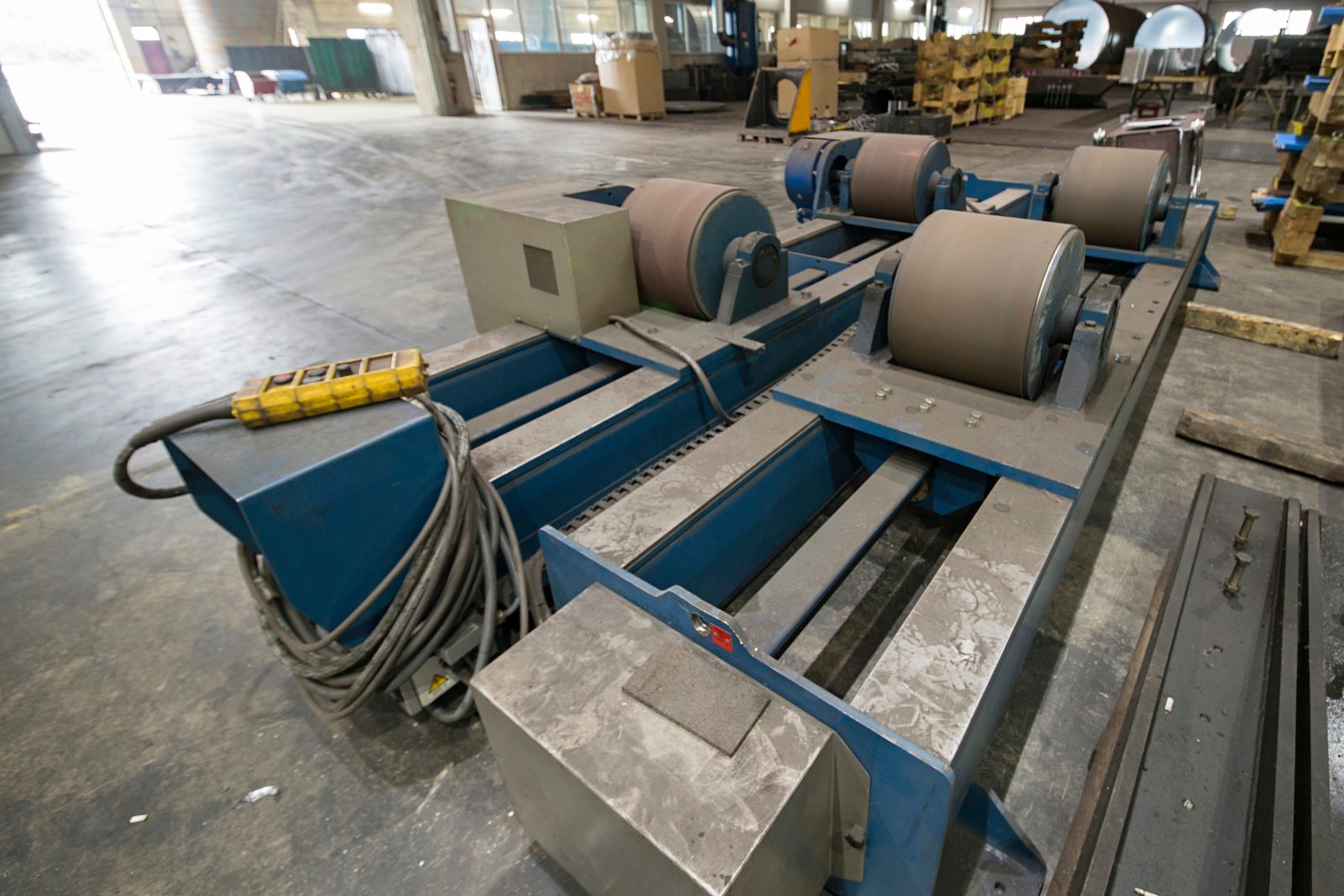

Nosturijärjestelmä kääntää rakenteen palkojen välissä sen sijaan, että se hitsattaisiin pakkoasennossa – sauman laatu syntyy asennosta.
Liekkioikaisu ja tärinäjännityksenpoisto seuraavat välittömästi saumaa – samassa tehtaassa, ilman kuljetusta kolmansille osapuolille.
Valmistushallissa on 2×25 t nosturijärjestelmä, jonka kokonaiskantavuus on 50 t. Sillä suurikokoisia hitsattuja rakenteita voidaan käsitellä, kääntää ja paikoittaa turvallisesti – myös hankalilla mitoilla tai epäedullisissa painopisteasemissa.
Tämä nosturikapasiteetti on rakenteellinen edellytys rakenteille, joita vakiovarustelluissa yrityksissä ei voida liikuttaa tai valmistaa. Se ei ole valinnainen suoritusominaisuus vaan kiinteä osa tuotantoinfrastruktuuria.
Ratkaisevaa ei ole vain nostaminen sinänsä, vaan kääntäminen hitsauksen aikana: se, joka pystyy hitsaamaan rakenteen jalkoasennossa, saavuttaa paremman saumalaadun kuin pakkoasennoissa. Nosturivarustus määrää siten suoraan sen, mikä saumalaatu raskaassa komponentissa on ylipäätään saavutettavissa.
Yli 50 nosturilaitteistoa tehtaassa – siltanostureita 50 t asti tandem-nostossa, 37 seinäkääntönosturia työpisteillä ja raskastrukkeja 16 t asti liikuttavat raskaita komponentteja turvallisesti koko valmistuksen läpi.
Suurissa rakenteissa ratkaisee vähemmän saumojen lukumäärä kuin niiden pituus ja poikkileikkaus. Menetelmävalinta määräytyy siksi ennen kaikkea saumatilavuuden ja levynpaksuuden mukaan:
Yhden rakenteen sisällä menetelmiä yhdistellään – pitkät pitkittäissaumat jauhekaarimenetelmällä, liitokset ja korjaukset käsin. Saumatilavuuden kasvaessa kasvaa myös tuotu lämmöntuonti, minkä vuoksi oikaisu ja jännitysten purku kuuluvat raskaissa rakenteissa kiinteästi kulkuun.
Raskaissa rakenteissa ratkaisevaa on levynpaksuuden ja lujuuden yhdistelmä – se määrää saumarakenteen, lämmöntuonnin ja sitä seuraavan oikaisuvaivan:
Mitä suurempi lujuus ja levynpaksuus, sitä voimakkaammin lämmöntuonti vaikuttaa mittapitävyyteen ja jäännösjännitykseen. Siksi materiaalivalinta määritetään raskaissa rakenteissa yhdessä jälkikäsittelyvaiheen kanssa eikä sitä tarkastella erikseen.
Bock Maschinenbau on sertifioitu hitsausyritys DIN EN 1090-2 EXC3 ja EN ISO 3834-2 mukaan, täydennettynä laadunhallintajärjestelmällä DIN EN ISO 9001:2015 mukaan. Voimassa olevat sertifikaatit ovat näyttövelvollisten toimeksiantajien saatavilla PDF-muodossa.
Raskaissa rakenteissa tarkastuksen painopiste on toisenlainen kuin moniosaisissa kokoonpanoissa: kriittinen ei ole liitoskohtien määrä vaan sauman poikkileikkaus. Syviä jauhekaarisaumoja paksuissa levyissä ei voi arvioida pelkän pinnan perusteella, minkä vuoksi vastaavassa saumaluokassa mukaan tulee yhteistyökumppanimme ultraäänitarkastus tehtaalla – täydennyksenä omien tarkastajiemme silmämääräiselle, tunkeumaneste- ja magneettijauhetarkastukselle tason 2 pätevyydellä DIN EN ISO 9712 mukaan. Laajuus ja dokumentointi määritetään komponenttikohtaisesti piirustuksen ja standardin ohjeen mukaan.
Näin pinta-aiheumat, halkeamat, pinnanläheiset epäjatkuvuudet sekä sisäiset epäjatkuvuudet voidaan arvioida soveltuvissa komponenteissa ja hitsausliitoksissa.
Tarkastus- ja dokumentointivaatimukset sovitaan projektikohtaisesti piirustuksen, standardivaatimuksen ja asiakkaan ohjeen mukaan. Näin laadunvarmistus ei jää yleisluontoiseksi vaan sovitetaan projektikohtaisesti kuhunkin kokoonpanoon.
Sertifioitu hitsausyritys kantaville teräsrakennetuotteille – sertifioitu toteutusluokkaan EXC3 asti.
DVS ZERT · Zertifizierungsstelle des DVS lataa PDF-muodossaKattavat laatuvaatimukset metallisten materiaalien sulahitsaukselle.
DVS ZERT · Zertifizierungsstelle des DVS lataa PDF-muodossaSertifioitu laadunhallintajärjestelmä – aukoton prosessien varmistus ja jäljitettävyys.
TÜO · Technische Überwachungsorganisation für Sicherheit, Qualität und Umweltschutz GmbH lataa PDF-muodossa1 / 3
Hitsattuna, tarkastettuna ja koneistettuna valmiiksi — ilman välipysäkkiä.
Mitä suurempi saumatilavuus, sitä enemmän lämpöä menee rakenteeseen – ja sitä tärkeämmäksi tulee se, mitä hitsauksen jälkeen tapahtuu. Nämä vaiheet tapahtuvat samassa toimipaikassa:
Koska oikaisu, jännitystenpoisto ja lastuaminen tapahtuvat samassa tehtaassa, raskas rakenne ei joudu kuljetukseen vaiheiden välillä – tämän kokoluokan komponenteissa se on logistiikan työläin osa.
Bockin raskaat hitsatut rakenteet valmistetaan teknisesti vaativiin sovelluksiin, joissa mitta, paino ja sertifiointi ovat ratkaisevia:
Jos taas etusijalla ei ole yksittäisosan koko vaan liitoskohtien määrä ja mittapitävyys monen liitoksen yli, hitsattujen kokoonpanojen valmistus on sopiva kehys.
Bock Maschinenbau on valmistanut raskaita hitsattuja rakenteita Lorchin toimipaikassa yli kuuden vuosikymmenen ajan:
Nosturi-, laitos- ja erikoiskonerakentajat Stuttgartin alueelta ja DACH-alueelta hankkivat kantavat raskaan kuorman hitsatut rakenteet 50 t asti EXC3-yrityksestämme Lorchissa.
Raskaissa hitsatuissa rakenteissa etusijalla ovat rakenteen koko, komponentin paino ja käsittelyvaiva, hitsatuissa kokoonpanoissa taas liitoskohtien määrä ja mittapitävyys monen liitoksen yli. Vastaavasti raskaissa rakenteissa ratkaisee vähemmän saumojen lukumäärä kuin niiden pituus ja poikkileikkaus – pitkät pitkittäissaumat jauhekaarimenetelmällä, liitokset ja korjaukset käsin.
Kyllä. 2×25 t nosturijärjestelmä, jonka kokonaiskantavuus on 50 t, kääntää rakennetta palkojen välissä, jolloin hitsataan jalkoasennossa pakkoasennon sijaan – myös hankalilla mitoilla tai epäedullisissa painopisteasemissa. Kuljetukseen valmistuksen läpi on käytettävissä yli 50 nosturilaitteistoa, joista 37 seinäkääntönosturia, sekä raskastrukkeja 16 t asti.
Liekkioikaisulla ja tärinäjännitystenpoistolla, jotka seuraavat hitsausta välittömästi samassa tehtaassa. Liekkioikaisu korjaa hitsausmuodonmuutoksen termisesti ilman aineenpoistoa ja ilman uunien tai kiinnittimien asettamaa kokorajoitusta; tärinäjännitystenpoisto (VSR) vähentää jäännösjännityksiä ilman lämpöä, myös rakenteissa, jotka eivät mahdu mihinkään hehkutusuuniin.
Ei, kunhan se mahtuu työskentelyalueisiin: portaalijyrsintä 26 m liikepituuteen asti ja karusellisorvaus Ø 4 800 mm sorvaushalkaisijaan ja 25 t pöytäkuormaan asti mahdollistavat rakenteen viimeistelytyöstön yhtenä kappaleena.
Lähettäkää meille piirustus, materiaali, levynpaksuus, suurin mitta ja tarkastusvaatimukset. Hitsaamme, oikaisemme, poistamme jännitykset ja koneistamme rakenteen samassa toimipaikassa – tai hoidamme pelkän hitsausvalmistuksen.
