Ťažké zvárané konštrukcie do 50 t – DIN EN 1090-2 EXC3
Veľkorozmerné, vysoko namáhané zvárané konštrukcie do 50 t – vyrábané ako certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 s manipuláciou s ťažkými bremenami v Lorchu.
Žeriavový systém 2×25 t v tandemovom zdvihu – otáčanie a polohovanie aj pri nepriaznivej polohe ťažiska.
Plne automatické zariadenia ESAB pre hlboké, vysokopevnostné zvary na veľkoformátových konštrukciách.
Rovnanie plameňom a vibračné odstraňovanie pnutia ihneď po zváraní – bez obmedzenia veľkosti pece, bez externej logistiky.
Portálové frézovanie do 26 000 mm a karuselové sústruženie do Ø 4 800 mm – bez delenia konštrukcie.
Najvyššia trieda vyhotovenia pre nosné konštrukcie, vrátane doloženia zvarov a dokumentácie.
Vyše 50 žeriavových zariadení, 37 nástenných otočných žeriavov a vysokozdvižné vozíky pre ťažké bremená do 16 t.
Zvárané konštrukcie podľa výkresu – zameranie na rozmer a nosnosť
Ťažké zvárané konštrukcie v spoločnosti Bock sú veľkorozmerné, nosné oceľové diely – od masívnych jednotlivých konštrukcií až po zložité zvárané štruktúry s vysokými požiadavkami na rozmery, hmotnosť a geometrickú presnosť.
Na rozdiel od zváraných zostáv tu nie je v popredí počet jednotlivých dielov, ale veľkosť konštrukcie, hmotnosť dielu a náročnosť manipulácie. Profil dielu určujú normatívne požiadavky, úzke tolerancie pri veľkých rozmeroch a vysokopevné materiály.
Výroba prebieha podľa zákazníckeho výkresu alebo zadania. Trieskové obrábanie, pieskovanie, lakovanie a montáž možno v prípade potreby integrovať do výrobného postupu.

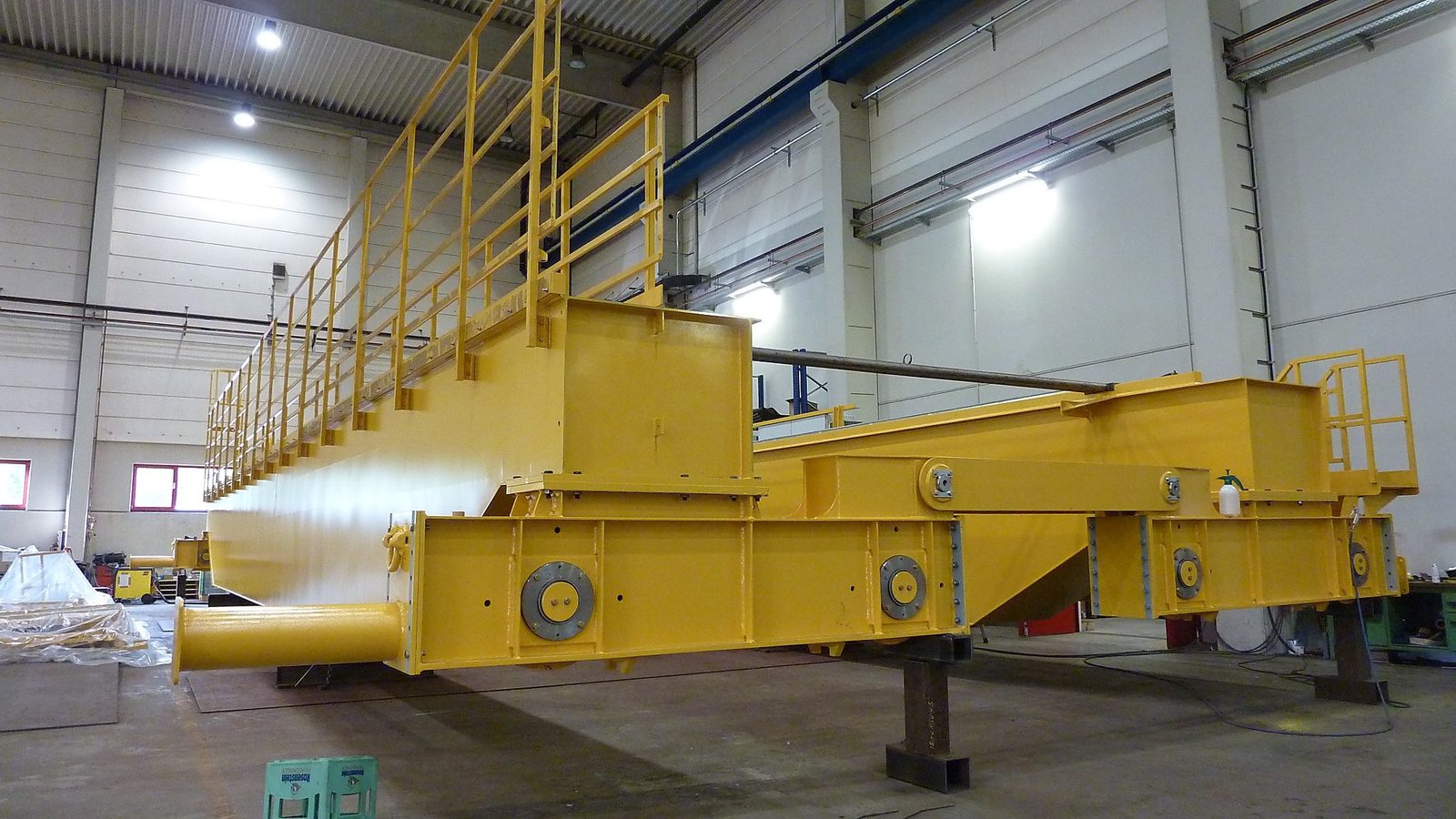

Manipulácia s ťažkými dielmi do 50 t – žeriavový systém 2×25 t
Výrobná hala disponuje žeriavovým systémom 2×25 t s celkovou nosnosťou 50 t. Vďaka tomu možno veľkorozmerné zvárané konštrukcie bezpečne manipulovať, otáčať a polohovať – aj pri ťažko zvládnuteľných rozmeroch alebo nevýhodnom umiestnení ťažiska.
Táto žeriavová kapacita je štrukturálnym predpokladom pre konštrukcie, ktoré v štandardne vybavených prevádzkach nemožno premiestniť ani vyrobiť. Nie je to voliteľná vlastnosť, ale pevná súčasť výrobnej infraštruktúry.

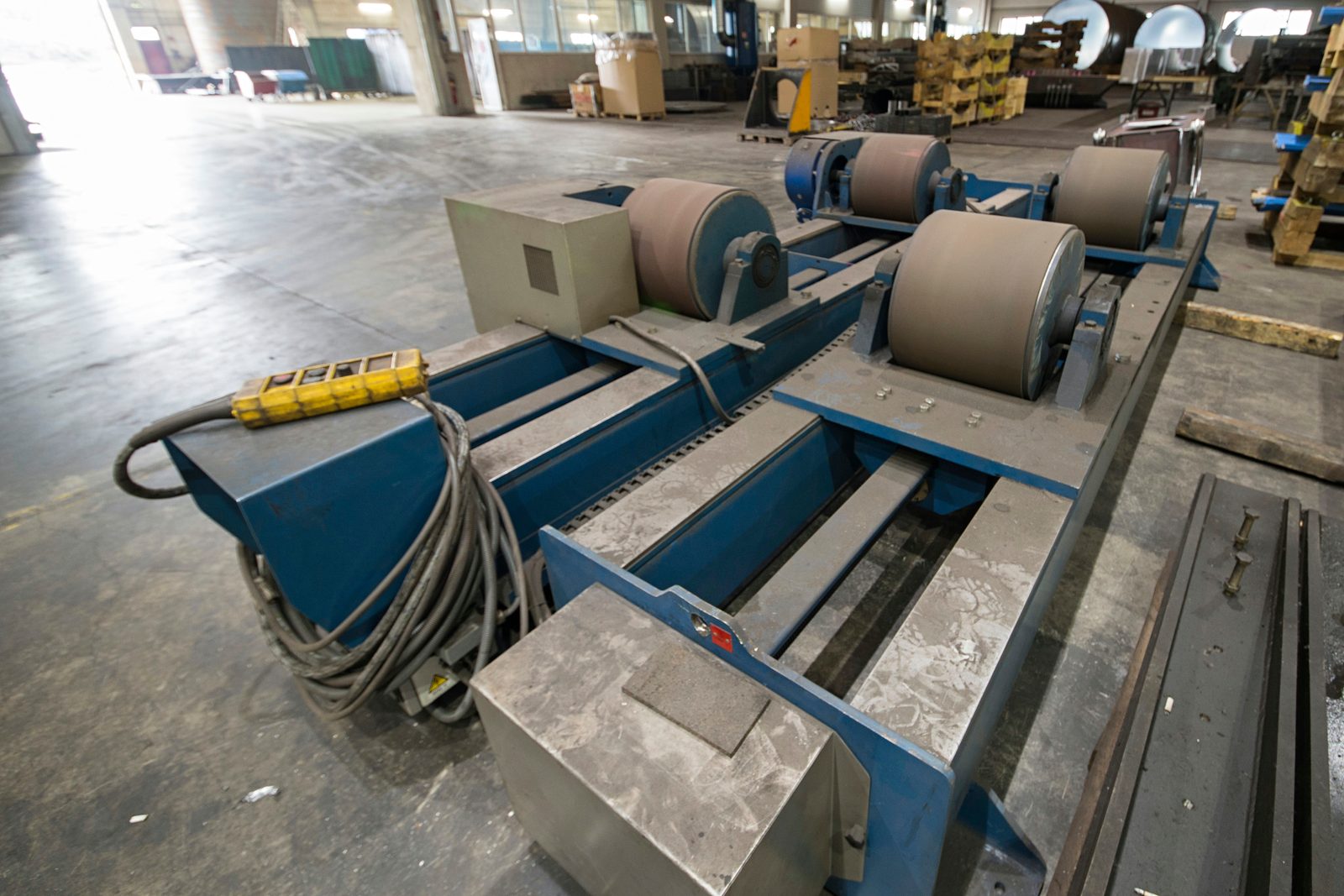

Rozhodujúce nie je len samotné zdvíhanie, ale otáčanie počas zvárania: kto dokáže konštrukciu zvárať vo vodorovnej polohe, dosahuje lepšiu kvalitu zvaru než v nútených polohách. Žeriavové vybavenie tak priamo určuje, akú kvalitu zvaru možno na ťažkom diele vôbec dosiahnuť.
Žeriavy a manipulácia s ťažkými bremenami
Vyše 50 žeriavových zariadení v prevádzke – mostové žeriavy do 50 t v tandemovom zdvihu, 37 nástenných otočných žeriavov na pracoviskách a ťažké vysokozdvižné vozíky do 16 t bezpečne premiestňujú ťažké diely celou výrobou.

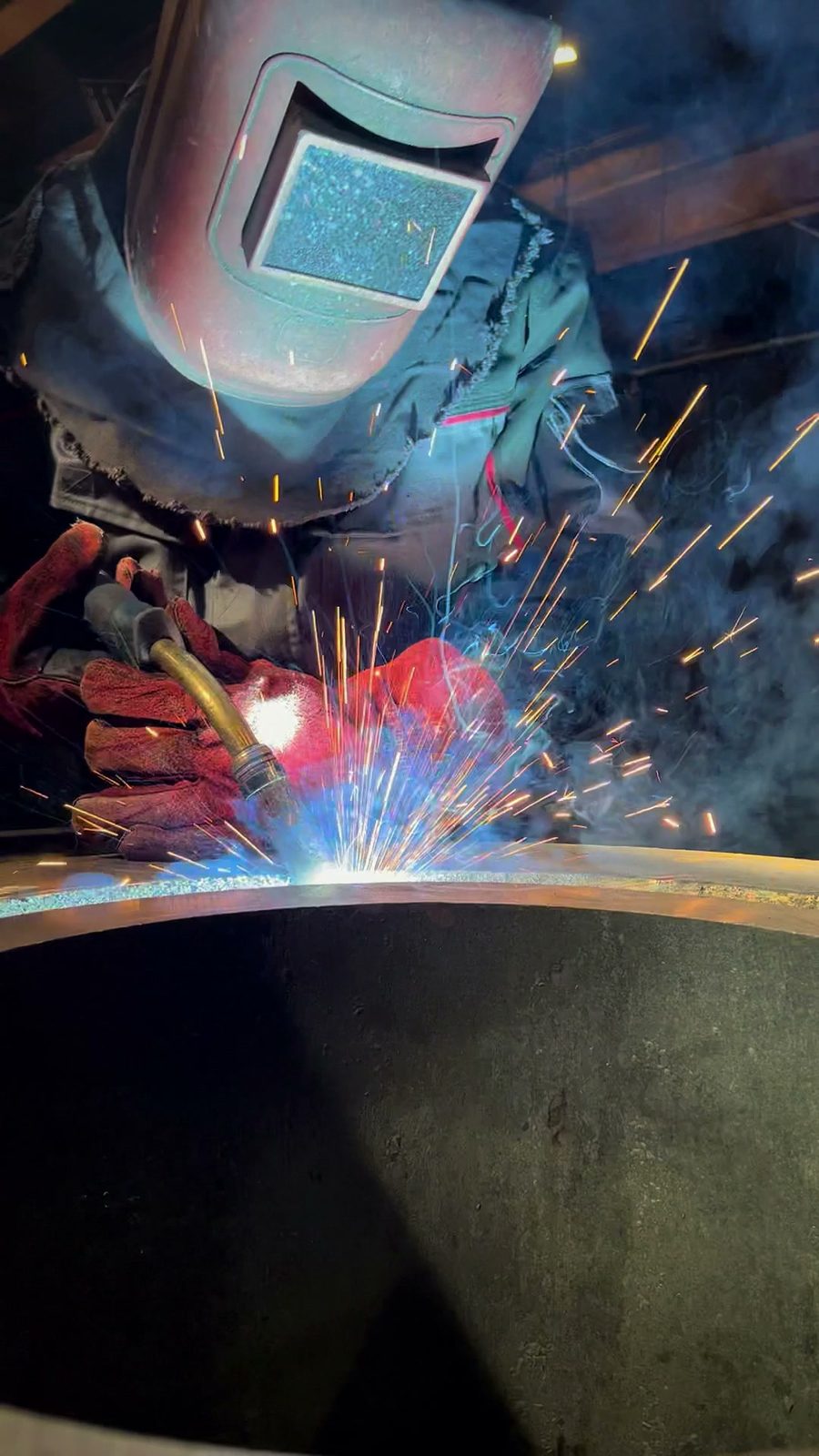

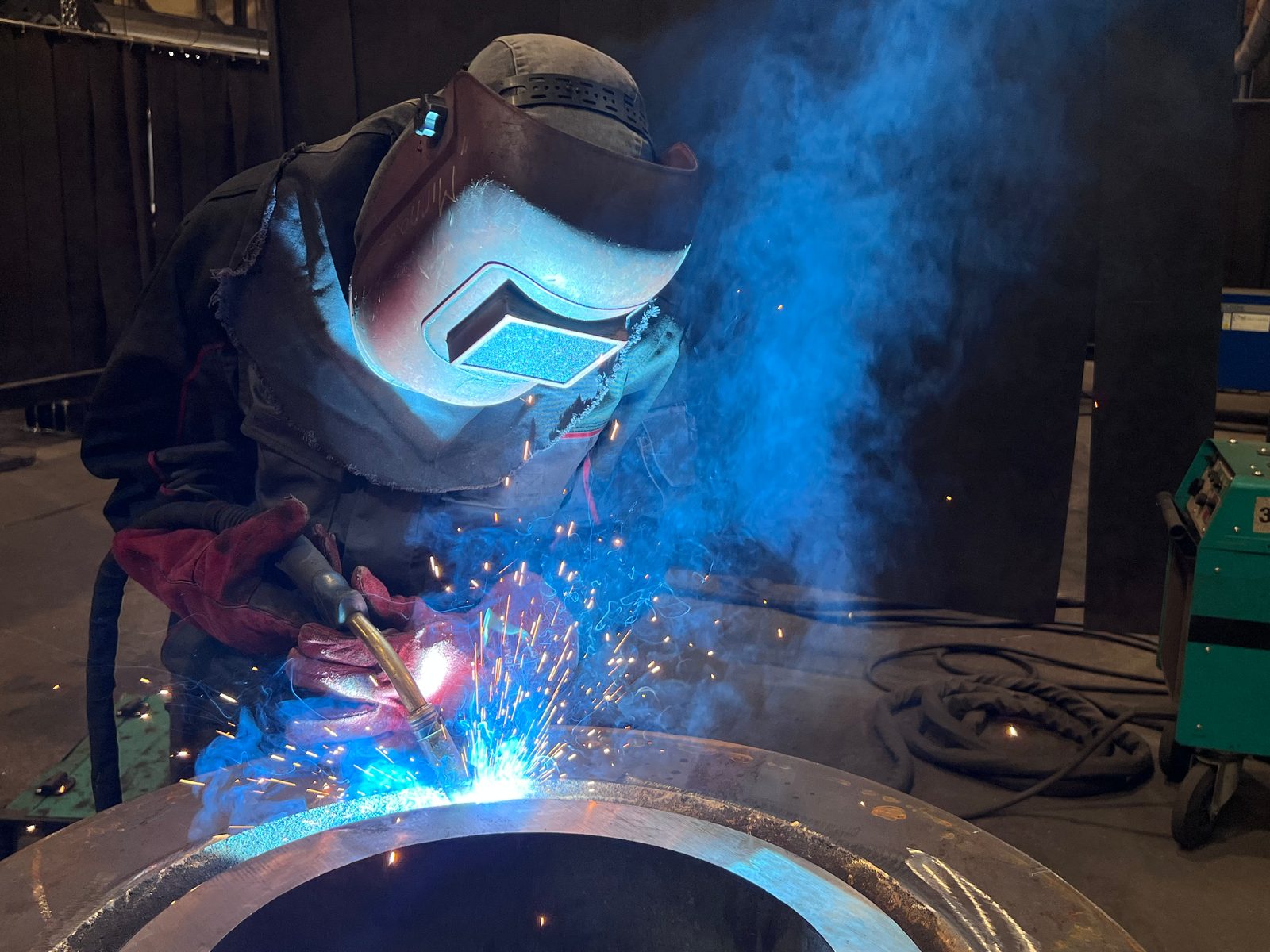

Zváranie MAG, WIG a zváranie pod tavivom pre ťažké konštrukcie
V závislosti od geometrie dielu, materiálu a požiadaviek na zvar sa v spoločnosti Bock využívajú rôzne metódy zvárania:
- Zváranie MAG
- je štandardná metóda pre oceľové diely a zložité konštrukcie. Vhodná pre širokú paletu materiálov vrátane vysokopevných konštrukčných ocelí.
- Zváranie WIG
- sa využíva tam, kde sa vyžaduje mimoriadne vysoká kvalita zvaru a úzke tolerancie – napríklad pri konštrukciách z nerezovej ocele alebo kvalitatívne kritických zvarových spojoch.
- Zváranie pod tavivom (UP)
- je metóda pre hlboké, vysokopevné zvary na ťažkých dieloch. Plne automatické zariadenia ESAB s výložníkmi s dosahom do 7 m umožňujú vysokopevné pozdĺžne zvary na veľkorozmerných konštrukciách.
Voľba metódy sa riadi požiadavkami dielu. V prípade potreby možno v rámci jednej konštrukcie kombinovať viacero metód.
Európske akostné ocele – od konštrukčnej ocele po jemnozrnnú konštrukčnú oceľ
Bock spracúva prevažne európske akostné ocele s vysledovateľným pôvodom. Výber materiálu sa riadi výkresom a požiadavkami:
- Konštrukčná oceľ S235, S355 – Štandardná konštrukčná oceľ
- Jemnozrnná oceľ do S1100 – vysokopevnostná, zvariteľná
- Hardox 400 / 500 – Oteruvzdorná oceľ pre namáhané súčasti
- Nerezová oceľ 1.4301, 1.4571 – koróziivzdorná
- Špeciálne ocele podľa výkresu a zadania zákazníka
Kvalita a pôvod materiálu sa dokumentujú prostredníctvom materiálových certifikátov, ak to vyžadujú zadania projektu alebo zákazníka. Hmotnosti kusov do 50 t sú možné; limity pri špeciálnych materiáloch alebo nezvyčajných rozmeroch sa dohadujú podľa projektu.
Certifikovaná zváračská prevádzka – DIN EN 1090-2 EXC3, EN ISO 3834-2 a NDT
Bock Maschinenbau je certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2. Doplnené o certifikovaný systém riadenia kvality podľa DIN EN ISO 9001:2015 tvoria tieto normy záväzný rámec kvality pre výrobu zváraných konštrukcií: kvalifikácie zváracích procesov, požiadavky na skúšky a povinnosti dokumentácie sú pevnou súčasťou výroby. Aktuálne certifikáty sú zákazníkom s povinnosťou preukazovania k dispozícii vo formáte PDF.
Zabezpečenie kvality a nedeštruktívne skúšanie
Pri ťažkých konštrukciách leží ťažisko skúšania inde než pri viacdielnych zostavách: kritický nie je počet spojov, ale prierez zvaru. Hlboké zvary zvárané pod tavivom v hrubých plechoch nemožno posúdiť len z povrchu, a preto pri zodpovedajúcej triede zvaru pristupuje interne ultrazvuková skúška nášho kooperačného partnera – ako doplnenie vizuálnej kontroly, kapilárnej skúšky a skúšky magnetickou práškovou metódou s kvalifikáciou na úrovni Level 2 vlastného skúšobného personálu podľa DIN EN ISO 9712. Rozsah a dokumentácia sa stanovujú pre každý diel podľa výkresu a normatívnych zadaní.
- Vizuálna kontrola (VT), kapilárna skúška (PT) a skúška magnetickou práškovou metódou (MT) sú k dispozícii interne s kvalifikáciou na úrovni Level 2 podľa DIN EN ISO 9712.
- Ultrazvukové skúšky (UT) sú v závislosti od projektu k dispozícii interne prostredníctvom certifikovaného skúšobného personálu nášho kooperačného partnera. Objemové skúšky (rádiografická skúška RT, ultrazvuková skúška UT) zabezpečujú, pokiaľ sú objednané, kvalifikovaní partneri.
Toto zachytáva povrchové indikácie, trhliny, nepravidelnosti blízko povrchu, ako aj vnútorné nepravidelnosti vo vhodných dieloch a zvarových spojoch.
Požiadavky na skúšky a dokumentáciu sa dohadujú podľa projektu na základe výkresu, normatívnych zadaní a zadaní zákazníka – tým je zabezpečenie kvality prispôsobené konkrétnemu dielu a nie stanovené paušálne.
Certifikáty pre ťažké zvárané konštrukcie
1 / 3
Zvarené, skúšané a mechanicky obrobené — bez medzizastávok.
CNC obrábanie, pieskovanie, lakovanie a montáž v prípade potreby
Ťažké zvárané konštrukcie si často vyžadujú ďalšie výrobné kroky. Nasledujúce služby možno v prípade potreby integrovať do priebehu projektu:
- CNC obrábanie veľkých dielov
- CNC obrábanie ťažkých dielov do 50 t, portálové frézovanie do 26 000 mm, karuselové sústruženie do Ø 4 800 mm.
- Príprava povrchu
- Pieskovanie do Sa 2,5 vo veľkorozmernej tryskacej kabíne.
- Antikorózna ochrana a lakovanie
- Priemyselné lakovanie podľa EN ISO 12944 vo veľkej lakovacej kabíne s rozmermi 25 × 7 × 6 m.
- Montáž
- Predmontáž alebo čiastočná montáž komponentov v závislosti od projektu.
Ťažké zvárané konštrukcie tak možno nielen zvárať, ale aj obrábať, pieskovať, povrchovo upravovať alebo predmontovať – podľa dohody a požiadaviek projektu v rámci toho istého závodu.
Typické ťažké zvárané konštrukcie
Ťažké zvárané konštrukcie v spoločnosti Bock sa vyrábajú pre technicky náročné aplikácie, pri ktorých sú rozhodujúce rozmer, hmotnosť a certifikácia:
- Nosné a vysoko namáhané konštrukcie s normatívnou potrebou dokumentácie
- Veľkorozmerné jednotlivé diely a konštrukcie vyrábané bez delenia
- Konštrukcie s úzkymi rozmerovými a tvarovými toleranciami pri veľkých rozmeroch
- Oterom namáhané konštrukcie s podielom Hardoxu
- Konštrukcie pre náročné projekty v oblasti výroby žeriavov, technologických zariadení a špeciálnych vozidiel
Ak naopak nie je v popredí rozmer jednotlivého dielu, ale počet spojov a rozmerová presnosť cez mnohé pripojenia, vhodný rámec ponúka výroba zváraných zostáv.
Ťažké zvárané konštrukcie – prečo Bock
Bock Maschinenbau vyrába ťažké zvárané konštrukcie v lokalite Lorch už viac ako šesť desaťročí:
- Kapacita žeriava
- Žeriavový systém 2×25 t – celková nosnosť 50 t pre bezpečnú manipuláciu s veľkorozmernými konštrukciami
- Certifikácia
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a DIN EN ISO 9001:2015 – záväzný rámec kvality pre náročných objednávateľov
- Materiálová kompetencia
- Výhradne európske akostné ocele – konštrukčná oceľ, Hardox, nerezová oceľ a jemnozrnná konštrukčná oceľ
- Metódy zvárania
- Zváranie MAG, WIG a zváranie pod tavivom podľa špecifikácie
- Zabezpečenie kvality
- VT, PT a MT interne na úrovni Level 2 podľa DIN EN ISO 9712; UT interne v závislosti od projektu
- Nadväzujúce procesy
- CNC obrábanie, pieskovanie, lakovanie a montáž je možné integrovať v rámci toho istého závodu
- Ťažké zaťaženie pre región
- Výrobcovia žeriavov, zariadení a jednoúčelových strojov z regiónu Stuttgartu a regiónu DACH odoberajú nosné ťažkotonážne zvárané konštrukcie do 50 t z našej prevádzky EXC3 v Lorch.
Váš projekt — priamo z regiónu
Pošlite nám dopyt na zákazkovú výrobu, oceľové konštrukcie alebo výrobu špeciálnych strojov — čoskoro sa vám ozveme.
Dopyt na ťažkú zváranú konštrukciu
Pre prvé posúdenie nám prosím oznámte výkres alebo technické zadanie, materiál, požadovaný počet kusov, ako aj požiadavky na kvalitu, skúšky a dokumentáciu. Posúdime vyrobiteľnosť a vypracujeme cenovú ponuku pre daný projekt.
