Construções soldadas pesadas até 50 t – DIN EN 1090-2 EXC3
Construções soldadas de grande formato e altamente solicitadas até 50 t – fabricadas como empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3 com manuseamento de cargas pesadas em Lorch.
Capacidade de elevação 50 t
Sistema de pontes rolantes de 2×25 t em elevação em tandem – viragem e posicionamento mesmo com centro de gravidade desfavorável.
Cordões longitudinais UP com lança até 7 m
Instalações ESAB totalmente automáticas para cordões profundos e de alta resistência em construções de grande formato.
Controlo de deformações na própria fábrica
Endireitamento a chama e alívio de tensões por vibração imediatamente após a soldadura – sem limite de forno, sem logística externa.
Maquinação final numa só peça
Fresagem em pórtico até 26 000 mm e torneamento vertical até Ø 4 800 mm – sem dividir a construção.
DIN EN 1090-2 EXC3
A classe de execução mais elevada para construções portantes, incluindo comprovação dos cordões e documentação.
Cargas pesadas em toda a fábrica
Mais de 50 instalações de elevação, 37 gruas de parede giratórias e empilhadores para cargas pesadas até 16 t.
Construções soldadas conforme desenho – foco na dimensão e na capacidade de carga
As construções soldadas pesadas na Bock são componentes de aço portantes e de grande formato – desde construções individuais maciças até estruturas soldadas complexas com elevados requisitos de dimensões, peso e exatidão geométrica.
Ao contrário dos conjuntos soldados, o foco não está no número de peças individuais, mas sim na dimensão da construção, no peso do componente e no esforço de manuseamento. Requisitos normativos, tolerâncias apertadas em grandes dimensões e materiais de alta resistência caracterizam o perfil do componente.
A produção é realizada conforme desenho ou especificação do cliente. A maquinação por arranque de apara, o jato de areia, a pintura e a montagem podem ser integrados no fluxo de produção quando necessário.
Manuseamento de peças pesadas até 50 t – sistema de pontes rolantes 2×25 t
A nave de produção dispõe de um sistema de pontes rolantes de 2×25 t com uma capacidade de carga total de 50 t. Assim, as construções soldadas de grande formato podem ser manuseadas, viradas e posicionadas com segurança – mesmo com dimensões difíceis de manusear ou centros de gravidade desfavoráveis.
Esta capacidade de elevação é um pré-requisito estrutural para construções que não podem ser movimentadas ou fabricadas em empresas com equipamento padrão. Não é uma característica opcional, mas sim parte integrante da infraestrutura de produção.
Determinante não é apenas a elevação em si, mas o viramento durante a soldadura: quem pode soldar uma construção na posição plana obtém uma melhor qualidade do cordão do que em posições forçadas. O equipamento de elevação determina assim diretamente que qualidade de soldadura é realmente alcançável numa peça pesada.
Gruas e movimentação de cargas pesadas
Mais de 50 instalações de grua na fábrica – pontes rolantes até 50 t em elevação em tandem, 37 gruas giratórias de parede nos postos de trabalho e empilhadoras pesadas até 16 t movem componentes pesados com segurança por toda a produção.

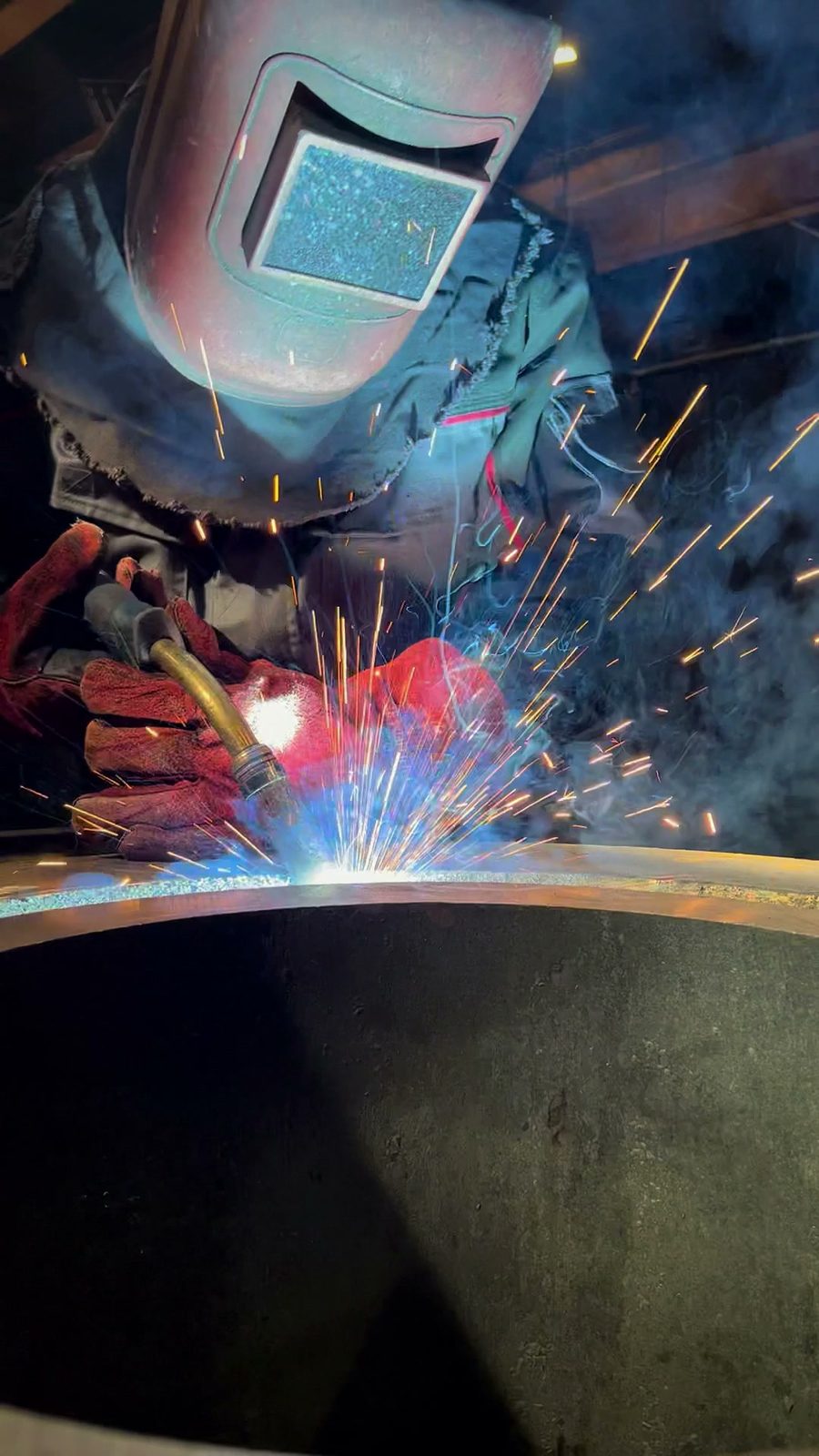

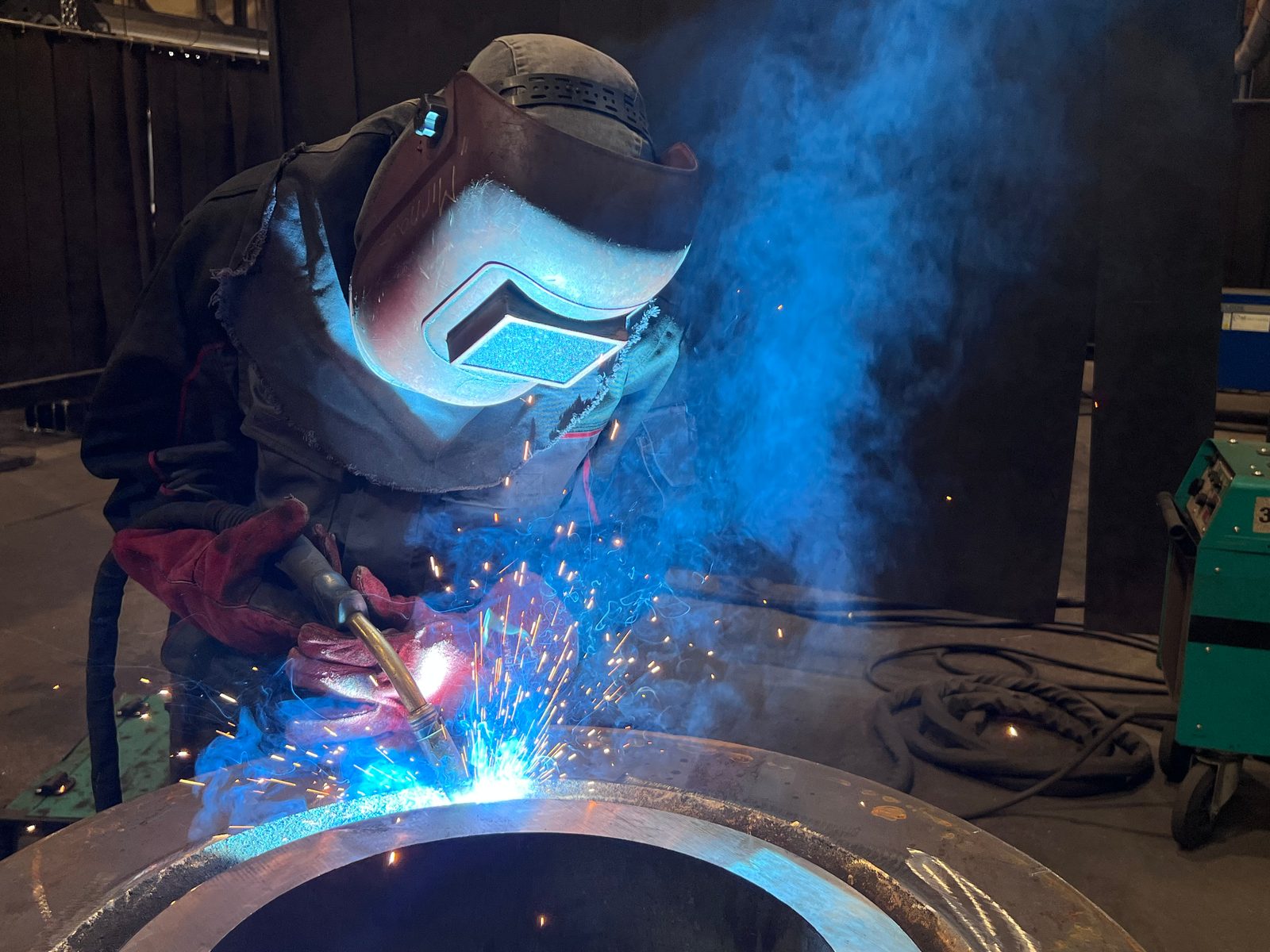

Soldadura MAG, TIG e por arco submerso para construções pesadas
Consoante a geometria do componente, o material e os requisitos do cordão de soldadura, a Bock utiliza diferentes processos de soldadura:
- Soldadura MAG
- é o processo padrão para componentes de aço e construções complexas. Adequado a uma vasta gama de materiais, incluindo aços de construção de alta resistência.
- Soldadura TIG
- é utilizada onde se exigem uma qualidade de cordão particularmente elevada e tolerâncias apertadas – por exemplo, em construções de aço inoxidável ou em ligações soldadas críticas em termos de qualidade.
- Soldadura por arco submerso (UP)
- é o processo para cordões profundos e de alta resistência em componentes pesados. As instalações totalmente automáticas ESAB com braços de até 7 m de alcance permitem cordões longitudinais de alta resistência em construções de grande formato.
A escolha do processo orienta-se pelos requisitos do componente. Quando necessário, vários processos podem ser combinados dentro de uma mesma construção.
Aços de qualidade europeus – do aço estrutural ao aço de grão fino
A Bock processa predominantemente aços de qualidade europeus com origem rastreável. A seleção do material orienta-se pelo desenho e pelos requisitos:
- Aço estrutural (S235, S355)
- Aço de grão fino e aço de construção de alta resistência
- Hardox (aço resistente ao desgaste para construções sujeitas a abrasão)
- Aço inoxidável / aço resistente à corrosão
- Outros materiais conforme desenho ou especificação
A qualidade e a origem do material são documentadas através de certificados de material, sempre que tal seja exigido por especificações do projeto ou do cliente. São possíveis pesos por peça até 50 t; os limites no caso de materiais especiais ou dimensões invulgares são acordados em função do projeto.
Empresa especializada em soldadura certificada – DIN EN 1090-2 EXC3, EN ISO 3834-2 e END
A Bock Maschinenbau é uma empresa especializada em soldadura certificada conforme DIN EN 1090-2 EXC3 e EN ISO 3834-2. Complementadas por um sistema de gestão da qualidade certificado conforme DIN EN ISO 9001:2015, estas normas constituem um quadro de qualidade vinculativo para a produção de construções soldadas: qualificações de processos de soldadura, requisitos de ensaio e obrigações de documentação são parte integrante da produção. Os certificados atuais estão disponíveis em PDF para clientes com obrigações de comprovação.
Garantia da qualidade e ensaios não destrutivos
Nas construções soldadas, a qualidade não depende apenas do cordão concluído, mas também do comprovativo rastreável do padrão exigido. Por isso, os trabalhos de soldadura são acompanhados por medidas adequadas de garantia da qualidade. Consoante o componente, o material, os requisitos do cordão e as especificações do cliente, podem ser utilizados a inspeção visual e os ensaios não destrutivos (END).
- A inspeção visual (VT), os líquidos penetrantes (PT) e as partículas magnéticas (MT) estão disponíveis internamente com qualificação de nível 2 conforme DIN EN ISO 9712.
- O ensaio por ultrassons (UT) está disponível internamente em função do projeto, realizado por pessoal de ensaio certificado.
Isto deteta indicações superficiais, fissuras, irregularidades próximas da superfície, bem como irregularidades internas em componentes e ligações soldadas adequados.
Os requisitos de ensaio e de documentação são acordados em função do projeto, conforme o desenho, as especificações normativas e as especificações do cliente – assim, a garantia da qualidade é ajustada a cada componente e não definida de forma genérica.
Construção metálica pesada
Soldado, ensaiado e usinado — sem etapas intermédias.
Maquinação CNC, jato de areia, pintura e montagem quando necessário
As construções soldadas pesadas exigem frequentemente etapas de produção adicionais. Os seguintes serviços podem ser integrados no fluxo do projeto quando necessário:
- Maquinação CNC de grandes peças
- Maquinação pesada CNC até 50 t, fresagem de pórtico até 26 000 mm, torneamento vertical até Ø 4 800 mm.
- Preparação de superfícies
- Jato de areia até Sa 2,5 numa cabine de jateamento de grande formato.
- Proteção anticorrosiva e pintura
- Pintura industrial conforme EN ISO 12944 numa cabine de pintura de 25 × 7 × 6 m.
- Montagem
- Pré-montagem ou montagem parcial de componentes em função do projeto.
As construções soldadas pesadas podem, assim, não só ser soldadas, mas também maquinadas, jateadas, revestidas ou pré-montadas – conforme o acordado e os requisitos do projeto, dentro da mesma instalação.
Adequado a construções de grande formato e normativamente exigentes
As construções soldadas pesadas na Bock são fabricadas para aplicações tecnicamente exigentes, nas quais a dimensão, o peso e a certificação são determinantes:
- Construções portantes e altamente solicitadas com necessidade de documentação normativa
- Componentes individuais de grande formato e construções a partir de 10 t de peso por peça
- Construções com tolerâncias dimensionais e de forma apertadas em grandes dimensões
- Construções sujeitas a desgaste com componente em Hardox
- Construções para projetos exigentes na construção de gruas, de instalações e de veículos especiais
Para projetos em que a complexidade e os requisitos estruturais ultrapassam o âmbito dos conjuntos soldados, a produção especializada de construções soldadas pesadas oferece o enquadramento adequado.
Construções soldadas pesadas – porquê a Bock
A Bock Maschinenbau fabrica há mais de seis décadas construções soldadas pesadas nas instalações de Lorch:
- Capacidade de elevação por ponte rolante
- Sistema de pontes rolantes 2×25 t – 50 t de capacidade de carga total para um manuseamento seguro de construções de grande formato
- Certificação
- DIN EN 1090-2 EXC3, EN ISO 3834-2 e DIN EN ISO 9001:2015 – quadro de qualidade vinculativo para clientes exigentes
- Competência em materiais
- Predominantemente aços de qualidade europeus – aço estrutural, Hardox, aço inoxidável e aço de grão fino
- Processos de soldadura
- Soldadura MAG, TIG e por arco submerso conforme especificação
- Garantia da qualidade
- VT, PT e MT internamente em nível 2 conforme DIN EN ISO 9712; UT internamente em função do projeto
- Processos subsequentes
- Maquinação CNC, jato de areia, pintura e montagem integráveis na mesma instalação
- Cargas pesadas para a região
- Fabricantes de gruas, instalações e máquinas especiais da região de Estugarda e da região DACH obtêm construções soldadas portantes para cargas pesadas até 50 t da nossa unidade EXC3 em Lorch.
Contacto
O seu projeto — diretamente da região
Envie-nos o seu pedido de fabrico por contrato, construção metálica ou construção de máquinas especiais — entraremos em contacto em breve.
Solicitar uma construção soldada pesada
Para uma primeira avaliação, indique o desenho ou a especificação técnica, o material, a quantidade pretendida, bem como os requisitos de qualidade, ensaio e documentação. Analisamos a possibilidade de fabrico e elaboramos uma proposta específica para o projeto.
