Construcții sudate grele până la 50 t – DIN EN 1090-2 EXC3
Construcții sudate de format mare și puternic solicitate până la 50 t – fabricate la Lorch ca atelier specializat de sudare certificat conform DIN EN 1090-2 EXC3, cu manipularea sarcinilor grele.
Capacitate de ridicare 50 t
Sistem de poduri rulante 2×25 t în ridicare tandem – întoarcere și poziționare chiar și cu centrul de greutate nefavorabil.
Cordoane longitudinale UP la o deschidere de până la 7 m
Instalații ESAB complet automate pentru cordoane adânci, de înaltă rezistență, pe construcții de format mare.
Controlul deformațiilor în casă
Îndreptare cu flacăra și detensionare prin vibrații imediat după sudare – fără limită de cuptor, fără logistică externă.
Prelucrare finală dintr-o bucată
Frezare pe portal până la 26.000 mm și strunjire carusel până la Ø 4.800 mm – fără divizarea construcției.
DIN EN 1090-2 EXC3
Cea mai înaltă clasă de execuție pentru construcții portante, inclusiv atestarea cordoanelor și documentația.
Sarcini grele în toată uzina
Peste 50 de instalații de ridicare, 37 de macarale pivotante de perete și stivuitoare pentru sarcini grele de până la 16 t.
Construcții sudate conform desenului – accent pe dimensiune și capacitate portantă
Construcțiile sudate grele la Bock sunt componente din oțel portante, de format mare – de la construcții individuale masive până la structuri sudate complexe, cu cerințe ridicate privind dimensiunile, greutatea și precizia geometrică.
Spre deosebire de ansamblurile sudate, în prim-plan nu se află numărul de piese individuale, ci dimensiunea construcției, greutatea componentei și efortul de manipulare. Cerințele normative, toleranțele strânse la dimensiuni mari și materialele de înaltă rezistență definesc profilul componentei.
Fabricația se realizează conform desenului sau cerințelor clientului. Prelucrarea prin așchiere, sablarea, vopsirea și montajul pot fi integrate în fluxul de fabricație la nevoie.
Manipularea pieselor grele până la 50 t – sistem de macarale 2×25 t
Hala de producție dispune de un sistem de macarale 2×25 t cu o capacitate totală de ridicare de 50 t. Astfel, construcțiile sudate de format mare pot fi manipulate, întoarse și poziționate în siguranță – chiar și în cazul unor dimensiuni dificile sau al unor poziții nefavorabile ale centrului de greutate.
Această capacitate de ridicare este o condiție structurală pentru construcțiile care nu pot fi mișcate sau fabricate în unități cu dotare standard. Ea nu este o caracteristică opțională, ci o parte integrantă a infrastructurii de producție.

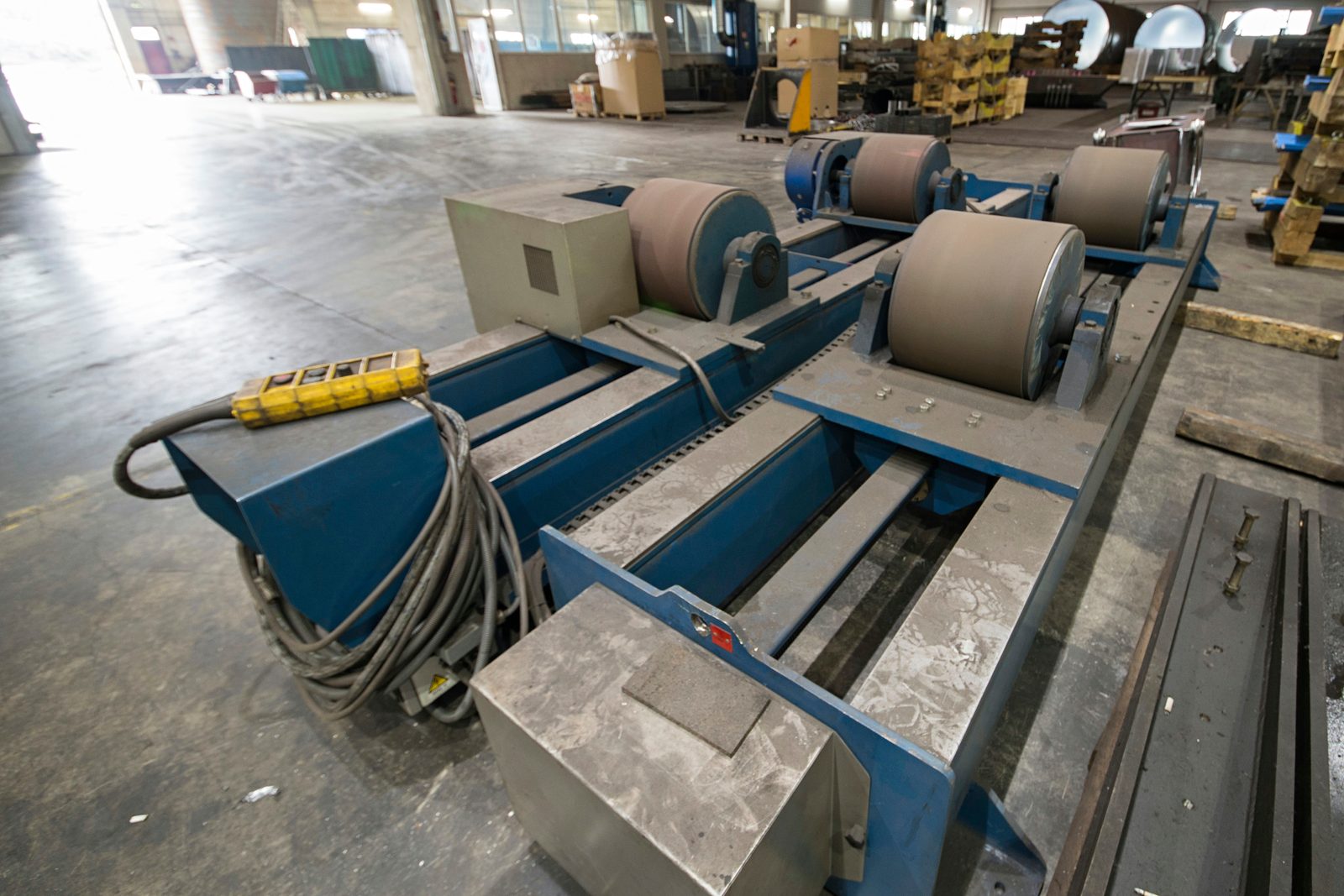

Decisivă nu este doar ridicarea în sine, ci întoarcerea în timpul sudării: cine poate suda o construcție în poziție orizontală obține o calitate a cordonului mai bună decât în poziții forțate. Dotarea cu macarale determină astfel direct ce calitate a sudurii este cu adevărat realizabilă la o piesă grea.
Macarale și manipularea sarcinilor grele
Peste 50 de instalații de ridicare în hală – poduri rulante de până la 50 t la ridicare în tandem, 37 de macarale pivotante de perete la posturile de lucru și motostivuitoare grele de până la 16 t deplasează în siguranță piese grele prin întreaga producție.

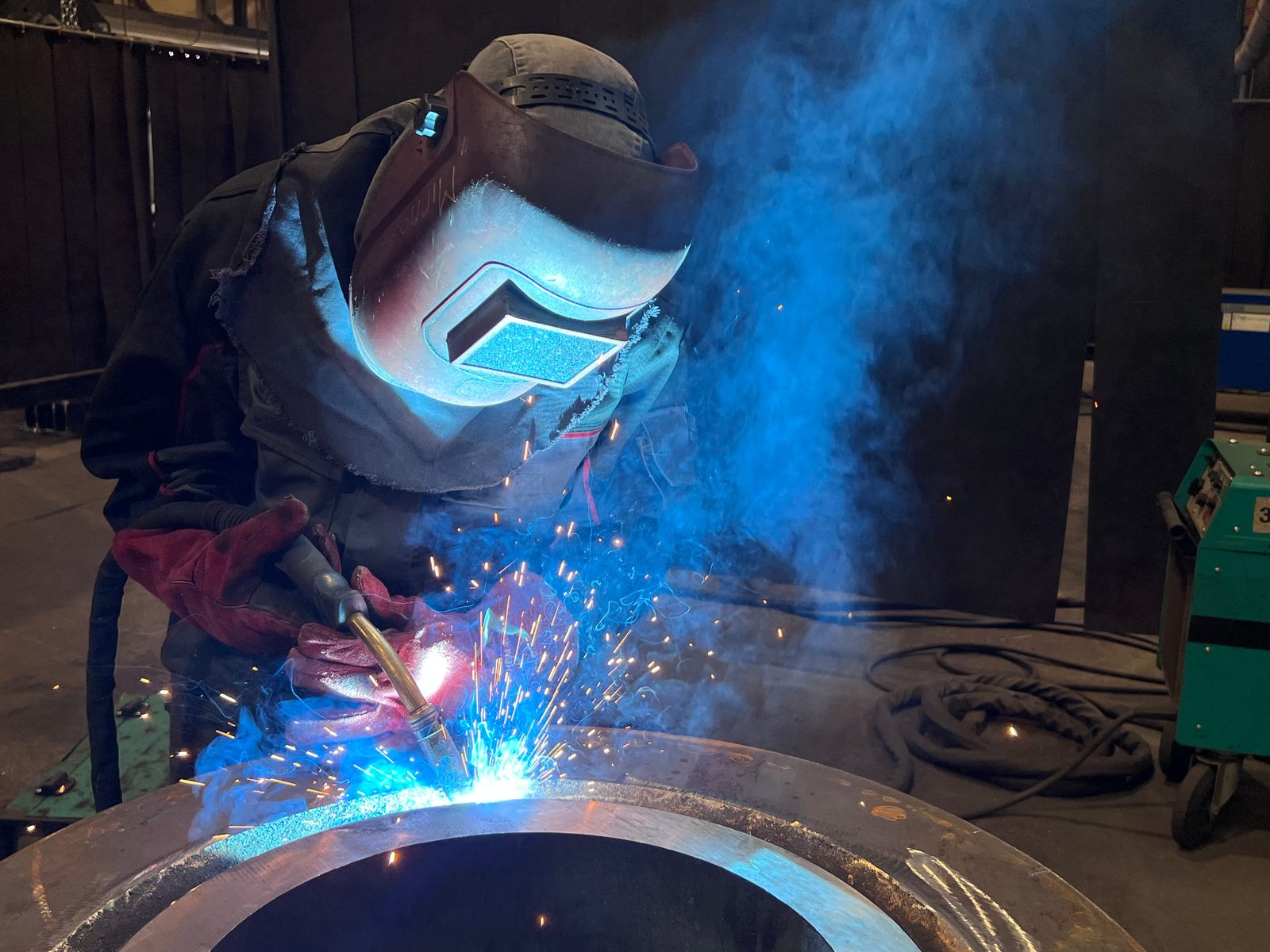

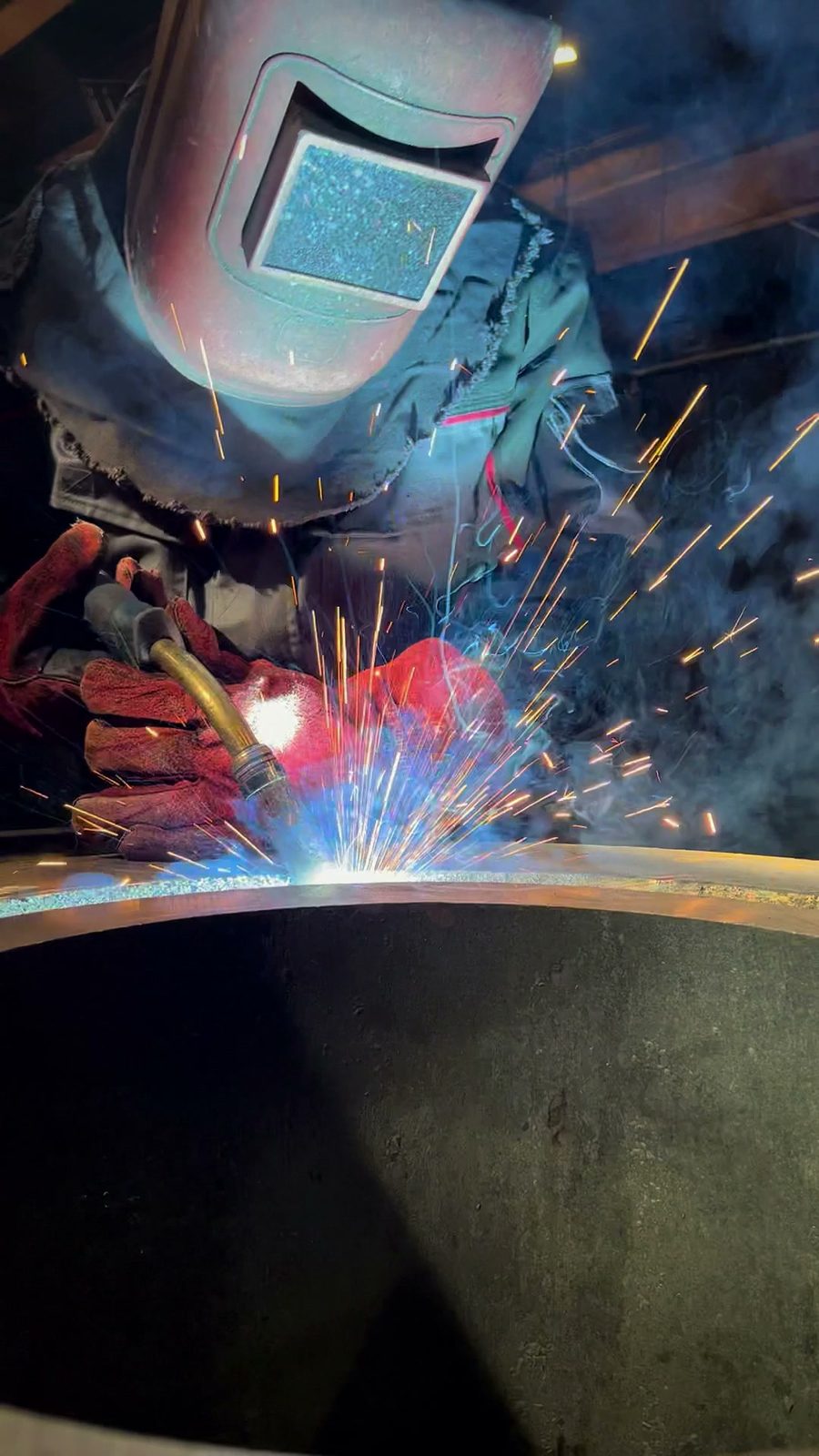

Sudare MAG, WIG și UP pentru construcții grele
În funcție de geometria componentei, de material și de cerințele privind cordonul de sudură, la Bock se utilizează diferite procedee de sudare:
- Sudare MAG
- este procedeul standard pentru componente din oțel și construcții complexe. Adecvat pentru o gamă largă de materiale, inclusiv oțeluri de construcții de înaltă rezistență.
- Sudare WIG
- se utilizează acolo unde sunt necesare o calitate deosebit de ridicată a cordonului și toleranțe strânse – de exemplu, la construcții din oțel inoxidabil sau la îmbinări sudate critice din punct de vedere al calității.
- Sudare sub strat de flux (UP)
- este procedeul pentru cordoane adânci, de înaltă rezistență, la componente grele. Instalațiile ESAB complet automate, cu brațe de până la 7 m, permit cordoane longitudinale de înaltă rezistență la construcții de format mare.
Alegerea procedeului se face în funcție de cerințele componentei. La nevoie, mai multe procedee pot fi combinate în cadrul aceleiași construcții.
Oțeluri de calitate europene – de la oțel de construcții la oțel de construcții cu granulație fină
Bock prelucrează predominant oțeluri de calitate europene cu proveniență trasabilă. Alegerea materialului se face în funcție de desen și de cerințe:
- Oțel de construcții (S235, S355)
- Oțel de construcții cu granulație fină și oțel de construcții de înaltă rezistență
- Hardox (oțel rezistent la uzură pentru construcții solicitate abraziv)
- Oțel inoxidabil / oțel rezistent la coroziune
- Alte materiale conform desenului sau cerinței
Calitatea și proveniența materialului sunt documentate prin certificate de material, în măsura în care acest lucru este cerut de cerințele proiectului sau ale clientului. Sunt posibile greutăți pe bucată de până la 50 t; limitele în cazul materialelor speciale sau al dimensiunilor neobișnuite se convin în funcție de proiect.
Unitate specializată în sudare certificată – DIN EN 1090-2 EXC3, EN ISO 3834-2 și control nedistructiv
Bock Maschinenbau este o unitate specializată în sudare certificată conform DIN EN 1090-2 EXC3 și EN ISO 3834-2. Completate de un sistem de management al calității certificat conform DIN EN ISO 9001:2015, aceste norme formează un cadru de calitate obligatoriu pentru fabricarea construcțiilor sudate: calificările proceselor de sudare, cerințele de control și obligațiile de documentare sunt parte integrantă a producției. Certificatele actuale sunt puse la dispoziția clienților cu obligații de atestare sub formă de PDF.
Asigurarea calității și controlul nedistructiv
În cazul construcțiilor sudate, calitatea depinde nu numai de cordonul finalizat, ci și de dovada trasabilă a standardului cerut. De aceea, lucrările de sudare sunt însoțite de măsuri adecvate de asigurare a calității. În funcție de componentă, material, cerințele privind cordonul și cerințele clientului, pot fi utilizate examinarea vizuală și procedee de control nedistructiv (CND).
- Examinarea vizuală (VT), examinarea cu lichide penetrante (PT) și examinarea cu pulberi magnetice (MT) sunt disponibile intern cu calificare de nivel 2 conform DIN EN ISO 9712.
- Examinarea cu ultrasunete (UT) este disponibilă intern, în funcție de proiect, prin personal de control certificat.
Acestea detectează indicații de suprafață, fisuri, neregularități apropiate de suprafață, precum și neregularități interne la componente și îmbinări sudate adecvate.
Cerințele de control și de documentare se convin în funcție de proiect, conform desenului, prescripțiilor normative și cerințelor clientului – astfel, asigurarea calității este adaptată fiecărei componente în parte și nu este stabilită la modul general.
Construcții metalice grele
Sudat, verificat și prelucrat mecanic — fără escale.
Prelucrare CNC, sablare, vopsire și montaj la nevoie
Construcțiile sudate grele necesită adesea etape de fabricație suplimentare. Următoarele servicii pot fi integrate în desfășurarea proiectului la nevoie:
- Prelucrarea CNC a pieselor mari
- Prelucrare grea CNC până la 50 t, frezare pe portal până la 26.000 mm, strunjire verticală (carusel) până la Ø 4.800 mm.
- Pregătirea suprafeței
- Sablare până la Sa 2,5 într-o cabină de sablare de format mare.
- Protecție anticorozivă și vopsire
- Vopsire industrială conform EN ISO 12944 într-o cabină de vopsire de 25 × 7 × 6 m.
- Montaj
- Pre-montaj sau montaj parțial al componentelor, în funcție de proiect.
Astfel, construcțiile sudate grele pot fi nu numai sudate, ci și prelucrate, sablate, acoperite sau pre-montate – în funcție de înțelegere și de cerințele proiectului, în cadrul aceleiași uzine.
Adecvat pentru construcții de format mare și exigente din punct de vedere normativ
Construcțiile sudate grele la Bock sunt fabricate pentru aplicații exigente din punct de vedere tehnic, în care dimensiunea, greutatea și certificarea sunt determinante:
- Construcții portante și puternic solicitate, cu necesar de documentare normativă
- Componente individuale și construcții de format mare, începând de la o greutate pe bucată de 10 t
- Construcții cu toleranțe dimensionale și de formă strânse la dimensiuni mari
- Construcții solicitate la uzură, cu componente din Hardox

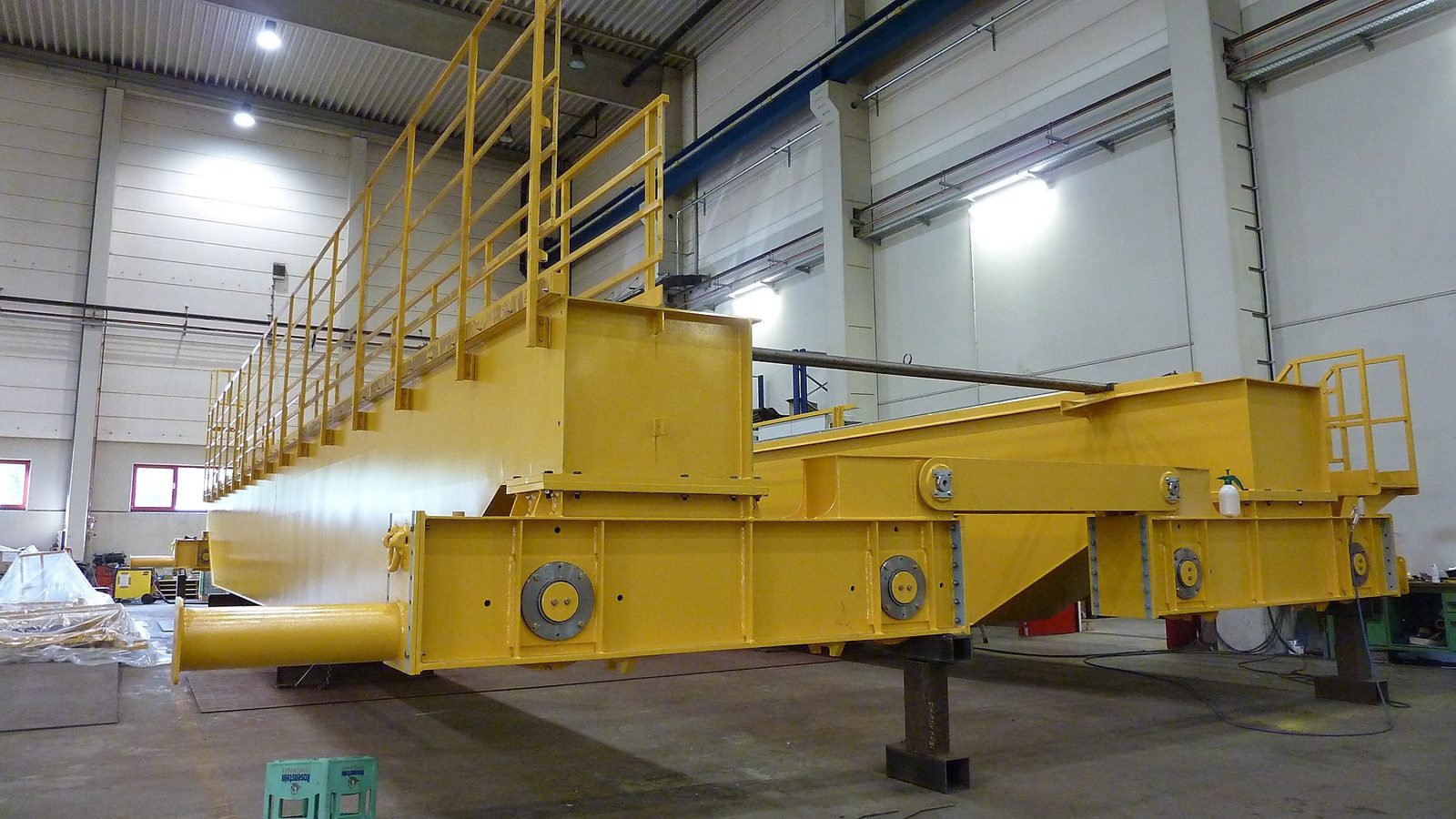

- Construcții pentru proiecte exigente în construcția de macarale, de instalații și de vehicule speciale
Pentru proiectele la care complexitatea și cerințele structurale depășesc domeniul ansamblurilor sudate, fabricarea specializată a construcțiilor sudate grele oferă cadrul adecvat.
Construcții sudate grele – de ce Bock
Bock Maschinenbau fabrică de peste șase decenii construcții sudate grele la sediul din Lorch:
- Capacitate de ridicare
- Sistem de macarale 2×25 t – capacitate totală de ridicare de 50 t pentru manipularea sigură a construcțiilor de format mare
- Certificare
- DIN EN 1090-2 EXC3, EN ISO 3834-2 și DIN EN ISO 9001:2015 – cadru de calitate obligatoriu pentru beneficiari exigenți
- Competență în materiale
- Exclusiv oțeluri de calitate europene – oțel de construcții, Hardox, oțel inoxidabil și oțel de construcții cu granulație fină
- Procedee de sudare
- Sudare MAG, WIG și UP conform specificației
- Asigurarea calității
- VT, PT și MT intern, nivel 2 conform DIN EN ISO 9712; UT intern, în funcție de proiect
- Procese ulterioare
- Prelucrare CNC, sablare, vopsire și montaj integrabile în aceeași uzină
- Sarcini grele pentru regiune
- Constructorii de macarale, instalații și mașini speciale din zona Stuttgart și regiunea DACH își procură construcții sudate portante pentru sarcini grele de până la 50 t din fabrica noastră EXC3 din Lorch.
Contact
Proiectul dumneavoastră — direct din regiune
Trimiteți-ne solicitarea pentru producție la comandă, construcții metalice sau construcția de mașini speciale — vă răspundem în scurt timp.
Solicitați o construcție sudată grea
Pentru o primă evaluare, vă rugăm să ne comunicați desenul sau specificația tehnică, materialul, numărul de bucăți dorit, precum și cerințele privind calitatea, controlul și documentarea. Verificăm fezabilitatea fabricației și întocmim o ofertă specifică proiectului.
