Βαριές συγκολλητές κατασκευές έως 50 t – DIN EN 1090-2 EXC3
Μεγάλων διαστάσεων, υψηλής καταπόνησης συγκολλητές κατασκευές έως 50 t – κατασκευασμένες ως πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3 με διαχείριση βαρέων φορτίων στο Lorch.
Σύστημα γερανών 2×25 t σε ταυτόχρονη ανύψωση – περιστροφή και τοποθέτηση ακόμη και με δυσμενές κέντρο βάρους.
Πλήρως αυτόματες εγκαταστάσεις ESAB για βαθιές ραφές υψηλής αντοχής σε κατασκευές μεγάλου μεγέθους.
Ευθυγράμμιση με φλόγα και αποτατική κατεργασία με δόνηση αμέσως μετά τη συγκόλληση – χωρίς όριο φούρνου, χωρίς εξωτερική εφοδιαστική.
Φρεζάρισμα γέφυρας έως 26.000 mm και κάθετη τόρνευση έως Ø 4.800 mm – χωρίς διαίρεση της κατασκευής.
Η υψηλότερη κατηγορία εκτέλεσης για φέρουσες κατασκευές, με τεκμηρίωση ραφών και έγγραφα.
Πάνω από 50 γερανογέφυρες, 37 περιστρεφόμενοι γερανοί τοίχου και περονοφόρα βαρέων φορτίων έως 16 t.
Συγκολλητές κατασκευές βάσει σχεδίου – έμφαση στις διαστάσεις και τη φέρουσα ικανότητα
Οι βαριές συγκολλητές κατασκευές στην Bock είναι μεγάλων διαστάσεων, φέροντα χαλύβδινα εξαρτήματα – από συμπαγείς μεμονωμένες κατασκευές έως σύνθετες συγκολλητές δομές με υψηλές απαιτήσεις σε διαστάσεις, βάρος και γεωμετρική ακρίβεια.
Σε αντίθεση με τα συγκολλητά συγκροτήματα, δεν προέχει ο αριθμός των επιμέρους εξαρτημάτων, αλλά το μέγεθος της κατασκευής, το βάρος του εξαρτήματος και το κόστος διαχείρισης. Οι κανονιστικές απαιτήσεις, οι στενές ανοχές σε μεγάλες διαστάσεις και τα υλικά υψηλής αντοχής καθορίζουν το προφίλ του εξαρτήματος.
Η κατασκευή γίνεται σύμφωνα με το σχέδιο ή τις προδιαγραφές του πελάτη. Η κοπτική κατεργασία, η αμμοβολή, η βαφή και η συναρμολόγηση μπορούν, εφόσον απαιτείται, να ενσωματωθούν στη ροή παραγωγής.
Διαχείριση βαρέων εξαρτημάτων έως 50 t – σύστημα γερανών 2×25 t
Η αίθουσα παραγωγής διαθέτει σύστημα γερανών 2×25 t με συνολική ανυψωτική ικανότητα 50 t. Με αυτό, οι μεγάλων διαστάσεων συγκολλητές κατασκευές μπορούν να διαχειρίζονται, να αναστρέφονται και να τοποθετούνται με ασφάλεια – ακόμη και σε δύσχρηστες διαστάσεις ή δυσμενείς θέσεις του κέντρου βάρους.
Αυτή η ανυψωτική ικανότητα γερανών αποτελεί δομική προϋπόθεση για κατασκευές που δεν μπορούν να μετακινηθούν ή να κατασκευαστούν σε επιχειρήσεις με τυπικό εξοπλισμό. Δεν είναι ένα προαιρετικό χαρακτηριστικό, αλλά αναπόσπαστο μέρος της υποδομής παραγωγής.

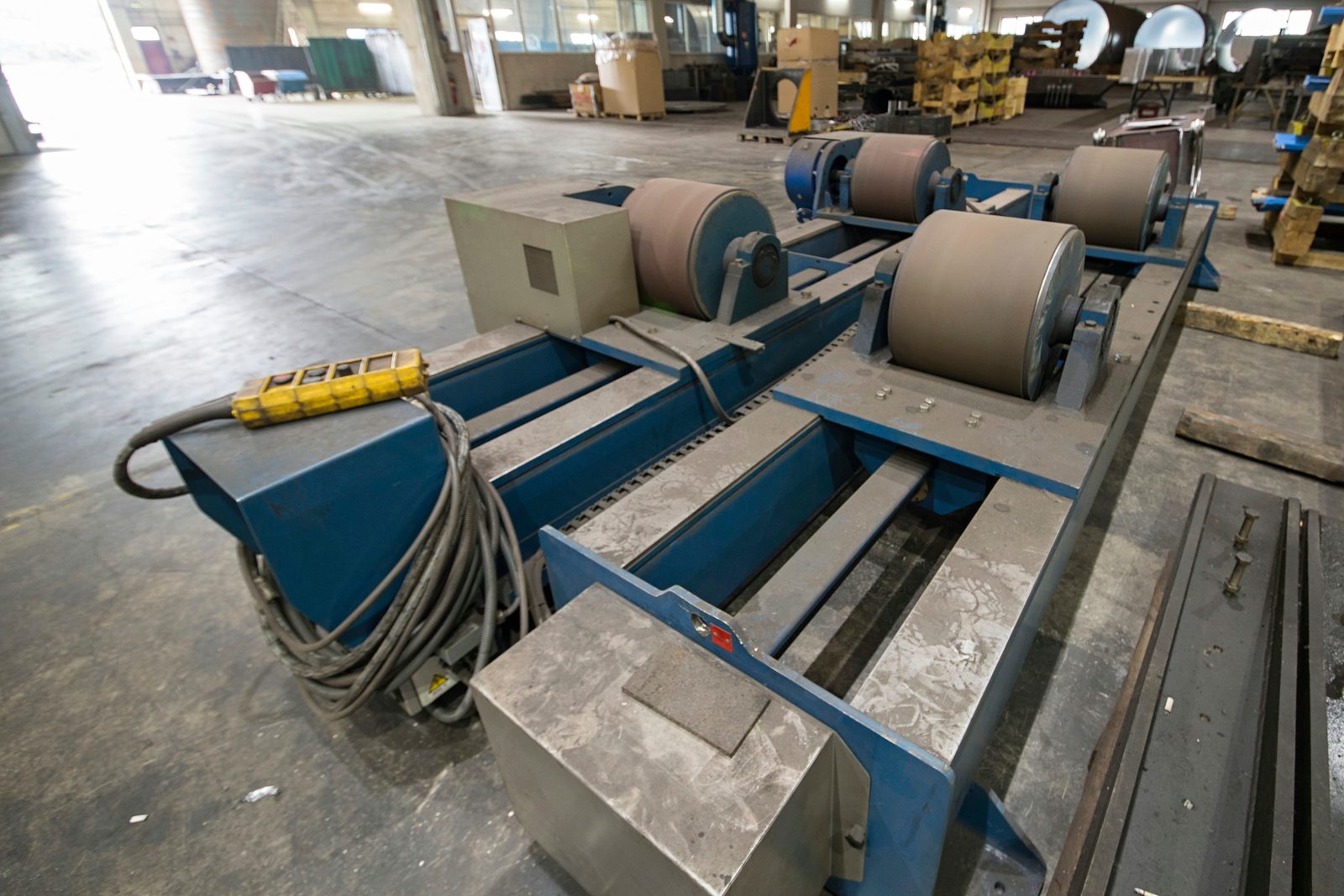

Καθοριστική δεν είναι μόνο η ίδια η ανύψωση, αλλά η περιστροφή κατά τη συγκόλληση: όποιος μπορεί να συγκολλήσει μια κατασκευή σε επίπεδη θέση επιτυγχάνει καλύτερη ποιότητα ραφής από ό,τι σε εξαναγκασμένες θέσεις. Ο εξοπλισμός γερανών καθορίζει έτσι άμεσα ποια ποιότητα συγκόλλησης είναι εν γένει εφικτή σε ένα βαρύ εξάρτημα.
Γερανοί και διακίνηση βαρέων φορτίων
Πάνω από 50 γερανογέφυρες στο εργοστάσιο – γερανογέφυρες έως 50 t σε ταυτόχρονη ανύψωση, 37 επιτοίχιοι περιστροφικοί γερανοί στις θέσεις εργασίας και βαρέως τύπου περονοφόρα έως 16 t μετακινούν με ασφάλεια βαριά εξαρτήματα σε όλη την παραγωγή.

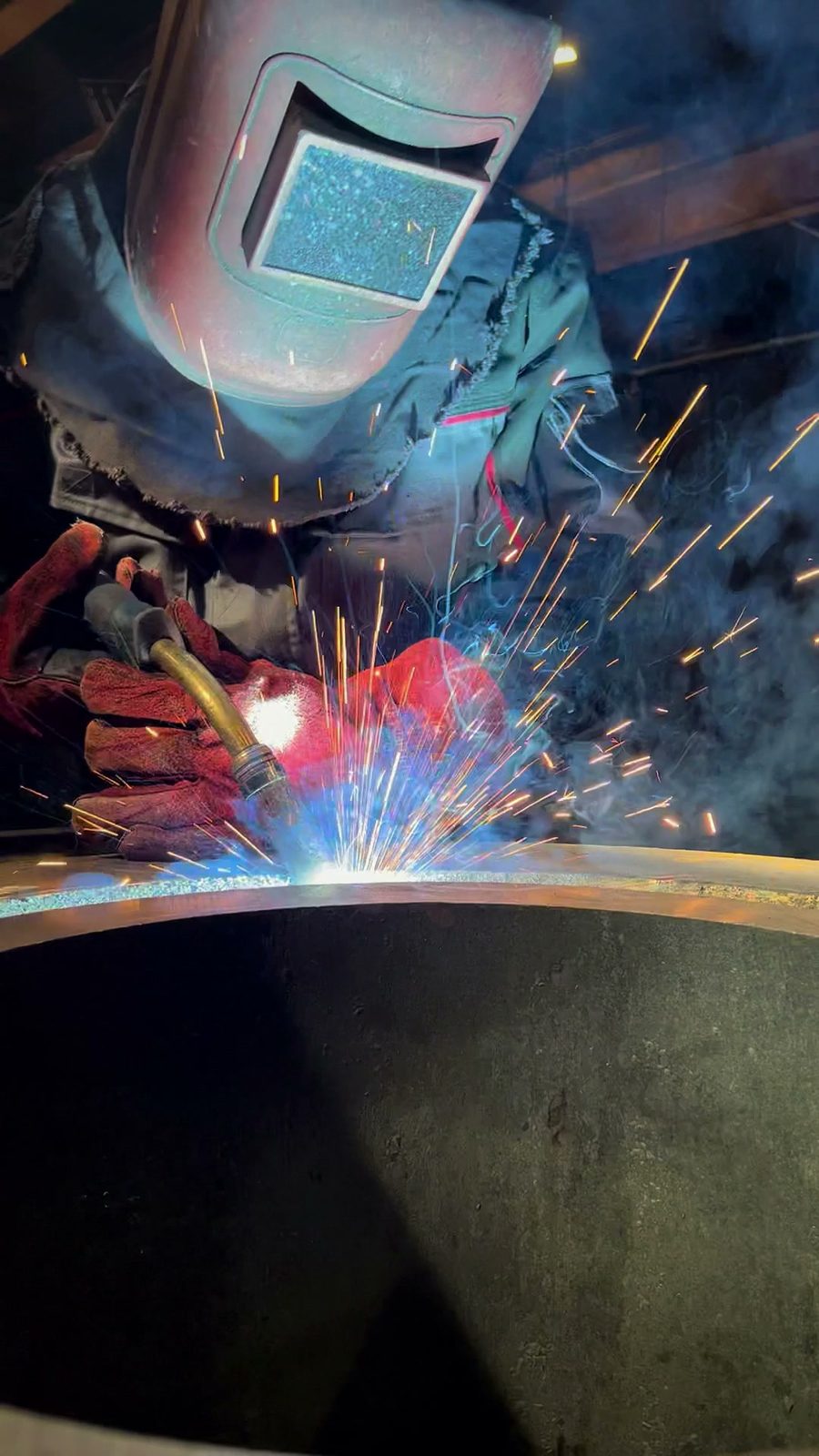

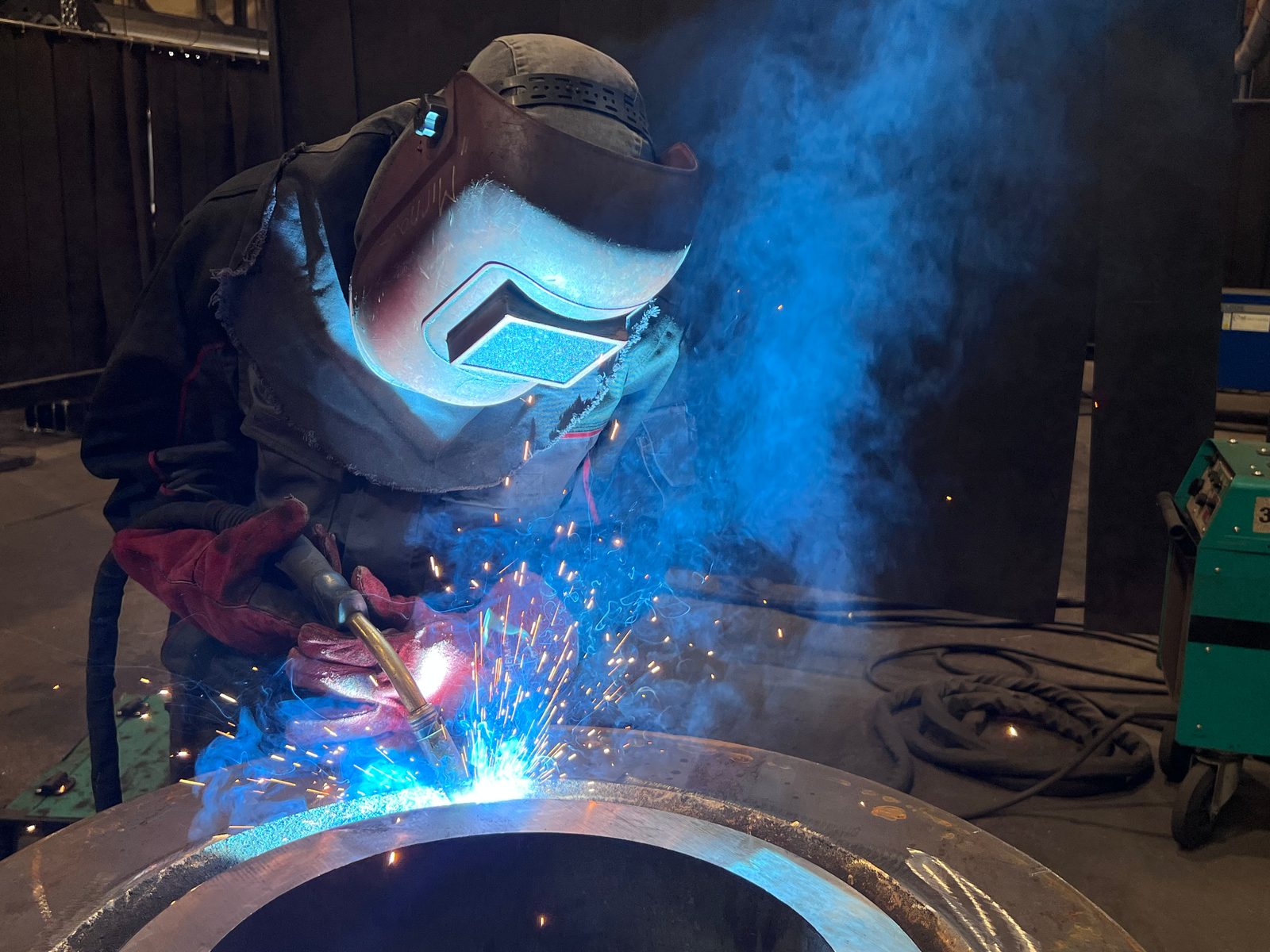

Συγκόλληση MAG, TIG και βυθισμένου τόξου (UP) για βαριές κατασκευές
Ανάλογα με τη γεωμετρία του εξαρτήματος, το υλικό και τις απαιτήσεις της ραφής, η Bock χρησιμοποιεί διαφορετικές μεθόδους συγκόλλησης:
- Συγκόλληση MAG
- είναι η τυπική μέθοδος για χαλύβδινα εξαρτήματα και σύνθετες κατασκευές. Κατάλληλη για ευρεία γκάμα υλικών, συμπεριλαμβανομένων των δομικών χαλύβων υψηλής αντοχής.
- Συγκόλληση TIG
- χρησιμοποιείται εκεί όπου απαιτούνται ιδιαίτερα υψηλή ποιότητα ραφής και στενές ανοχές – για παράδειγμα σε κατασκευές ανοξείδωτου χάλυβα ή σε κρίσιμες ως προς την ποιότητα συγκολλητές συνδέσεις.
- Συγκόλληση βυθισμένου τόξου (UP)
- είναι η μέθοδος για βαθιές ραφές υψηλής αντοχής σε βαριά εξαρτήματα. Πλήρως αυτόματες εγκαταστάσεις ESAB με βραχίονες εμβέλειας έως 7 m επιτρέπουν διαμήκεις ραφές υψηλής αντοχής σε μεγάλων διαστάσεων κατασκευές.
Η επιλογή της μεθόδου εξαρτάται από τις απαιτήσεις του εξαρτήματος. Εφόσον απαιτείται, μπορούν να συνδυαστούν περισσότερες μέθοδοι εντός μίας κατασκευής.
Ευρωπαϊκοί χάλυβες ποιότητας – από δομικό χάλυβα έως λεπτόκοκκο δομικό χάλυβα
Η Bock επεξεργάζεται κυρίως ευρωπαϊκούς χάλυβες ποιότητας με ιχνηλάσιμη προέλευση. Η επιλογή του υλικού γίνεται σύμφωνα με το σχέδιο και τις απαιτήσεις:
- Δομικός χάλυβας S235, S355 – Τυπικός κατασκευαστικός χάλυβας
- Λεπτόκοκκος δομικός χάλυβας έως S1100 – υψηλής αντοχής, κατάλληλος για συγκόλληση
- Hardox 400 / 500 – χάλυβας ανθεκτικός στη φθορά για καταπονημένα εξαρτήματα
- Ανοξείδωτος χάλυβας 1.4301, 1.4571 – ανθεκτικός στη διάβρωση
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Η ποιότητα και η προέλευση του υλικού τεκμηριώνονται μέσω πιστοποιητικών υλικού, εφόσον αυτό απαιτείται από τις προδιαγραφές του έργου ή του πελάτη. Βάρη τεμαχίου έως 50 t είναι εφικτά· τα όρια σε ειδικά υλικά ή ασυνήθιστες διαστάσεις συμφωνούνται ανά έργο.
Πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων – DIN EN 1090-2 EXC3, EN ISO 3834-2 και μη καταστροφικός έλεγχος
Η Bock Maschinenbau είναι πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3 και EN ISO 3834-2. Συμπληρωμένα με ένα πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015, τα πρότυπα αυτά αποτελούν ένα δεσμευτικό πλαίσιο ποιότητας για την κατασκευή συγκολλητών κατασκευών: οι πιστοποιήσεις διεργασιών συγκόλλησης, οι απαιτήσεις ελέγχου και οι υποχρεώσεις τεκμηρίωσης αποτελούν αναπόσπαστο μέρος της παραγωγής. Τα ισχύοντα πιστοποιητικά διατίθενται ως PDF στους πελάτες που υπόκεινται σε υποχρεώσεις απόδειξης.
Διασφάλιση ποιότητας και μη καταστροφικός έλεγχος
Στις βαριές κατασκευές το κέντρο βάρους του ελέγχου είναι διαφορετικό απ' ό,τι στα πολυμερή συγκροτήματα: κρίσιμος δεν είναι ο αριθμός των συνδέσεων, αλλά η διατομή της ραφής. Οι βαθιές ραφές βυθισμένου τόξου σε χονδρές λαμαρίνες δεν αξιολογούνται μόνο από την επιφάνεια, γι' αυτό και στην αντίστοιχη κατηγορία ραφής προστίθεται εντός της επιχείρησης ο έλεγχος με υπερήχους του συνεργάτη μας – συμπληρωματικά προς τον οπτικό έλεγχο, τον έλεγχο διεισδυτικών υγρών και τον έλεγχο μαγνητικών σωματιδίων με πιστοποίηση Level 2 του δικού μας προσωπικού ελέγχου κατά DIN EN ISO 9712. Η έκταση και η τεκμηρίωση καθορίζονται ανά εξάρτημα σύμφωνα με το σχέδιο και τις κανονιστικές προδιαγραφές.
- Ο οπτικός έλεγχος (VT), ο έλεγχος διεισδυτικών υγρών (PT) και ο έλεγχος μαγνητικών σωματιδίων (MT) διατίθενται εσωτερικά με πιστοποίηση Level 2 κατά DIN EN ISO 9712.
- Οι έλεγχοι με υπερήχους (UT) διατίθενται ανά έργο εντός της επιχείρησης από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας. Ογκομετρικοί έλεγχοι (ραδιογραφικός έλεγχος RT, έλεγχος υπερήχων UT) παρέχονται, εφόσον έχουν ανατεθεί, από πιστοποιημένους συνεργάτες.
Αυτό εντοπίζει επιφανειακές ενδείξεις, ρωγμές, ανωμαλίες κοντά στην επιφάνεια καθώς και εσωτερικές ανωμαλίες σε κατάλληλα εξαρτήματα και συγκολλητές συνδέσεις.
Οι απαιτήσεις ελέγχου και τεκμηρίωσης συμφωνούνται ανά έργο σύμφωνα με το σχέδιο, τις κανονιστικές προδιαγραφές και τις προδιαγραφές του πελάτη – έτσι η διασφάλιση ποιότητας είναι προσαρμοσμένη στο εκάστοτε εξάρτημα και δεν καθορίζεται κατ' αποκοπή.
Πιστοποιητικά για βαριές συγκολλητές κατασκευές
1 / 3
Συγκολλημένο, ελεγμένο και μηχανουργικά κατεργασμένο — χωρίς ενδιάμεσο σταθμό.
Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση εφόσον απαιτείται
Οι βαριές συγκολλητές κατασκευές απαιτούν συχνά περαιτέρω βήματα παραγωγής. Οι ακόλουθες υπηρεσίες μπορούν, εφόσον απαιτείται, να ενσωματωθούν στη ροή του έργου:
- Κατεργασία CNC μεγάλων εξαρτημάτων
- Βαριά κατεργασία CNC έως 50 t, φρεζάρισμα γέφυρας έως 26.000 mm, τόρνευση καρουζέλ έως Ø 4.800 mm.
- Προετοιμασία επιφανείας
- Αμμοβολή έως Sa 2,5 σε θάλαμο αμμοβολής μεγάλων διαστάσεων.
- Αντιδιαβρωτική προστασία και βαφή
- Βιομηχανική βαφή κατά EN ISO 12944 σε θάλαμο βαφής διαστάσεων 25 × 7 × 6 m.
- Συναρμολόγηση
- Προσυναρμολόγηση ή μερική συναρμολόγηση εξαρτημάτων ανά έργο.
Έτσι οι βαριές συγκολλητές κατασκευές μπορούν όχι μόνο να συγκολληθούν, αλλά και να κατεργαστούν, να υποστούν αμμοβολή, να επιστρωθούν ή να προσυναρμολογηθούν – ανάλογα με τη συμφωνία και τις απαιτήσεις του έργου εντός του ίδιου εργοστασίου.
Τυπικές βαριές συγκολλητές κατασκευές
Οι βαριές συγκολλητές κατασκευές στην Bock κατασκευάζονται για τεχνικά απαιτητικές εφαρμογές, στις οποίες οι διαστάσεις, το βάρος και η πιστοποίηση είναι καθοριστικά:
- Φέρουσες και υψηλής καταπόνησης κατασκευές με κανονιστική ανάγκη τεκμηρίωσης
- Μεμονωμένα εξαρτήματα και κατασκευές μεγάλων διαστάσεων που κατασκευάζονται χωρίς διαίρεση
- Κατασκευές με στενές ανοχές διαστάσεων και μορφής σε μεγάλες διαστάσεις
- Κατασκευές με καταπόνηση από φθορά που περιλαμβάνουν Hardox

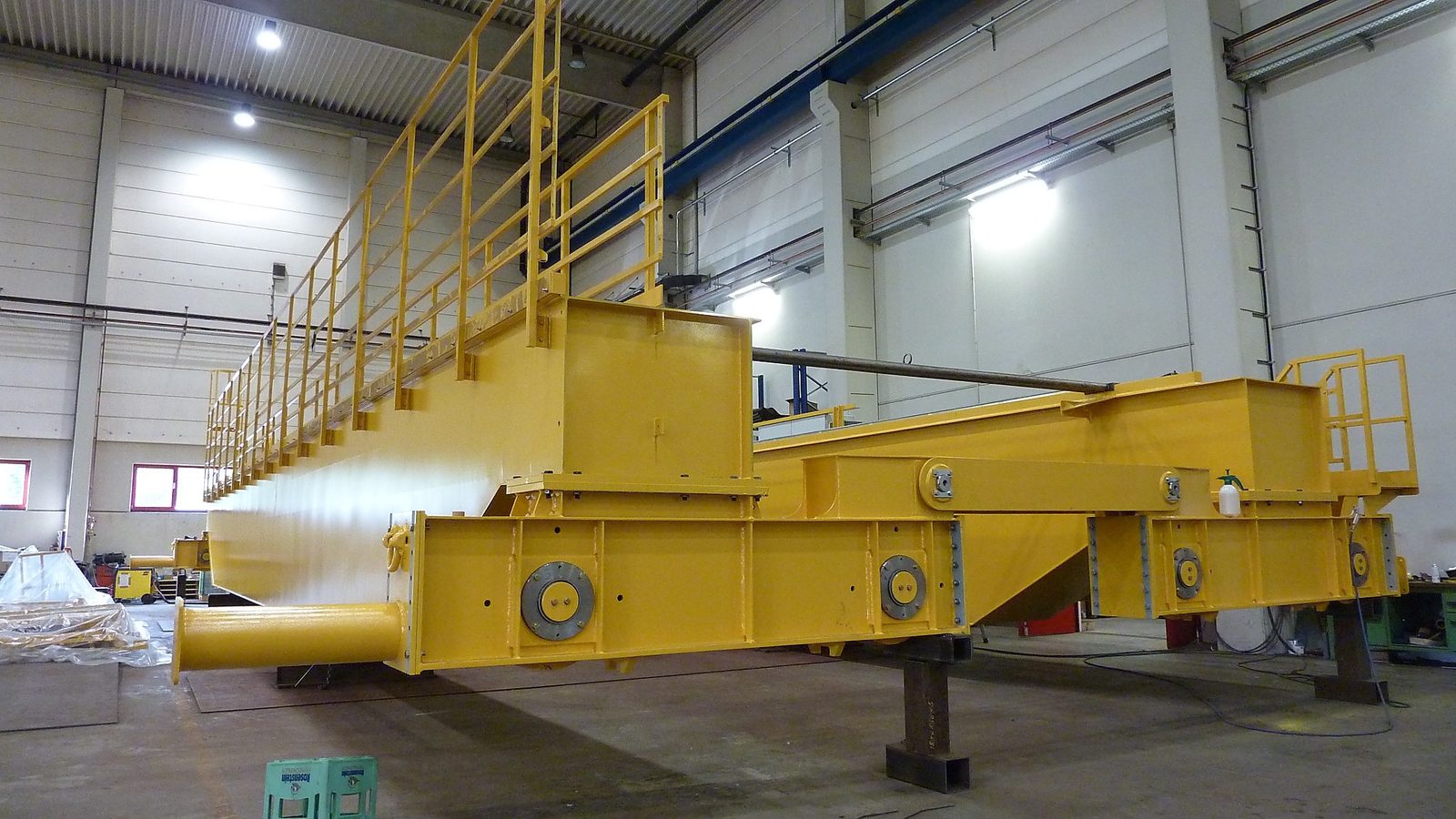

- Κατασκευές για απαιτητικά έργα στην κατασκευή γερανών, εγκαταστάσεων και ειδικών οχημάτων
Εάν αντίθετα δεν βρίσκεται στο επίκεντρο η διάσταση του μεμονωμένου εξαρτήματος, αλλά ο αριθμός των συνδέσεων και η διαστασιακή ακρίβεια σε πολλές συνδέσεις, το κατάλληλο πλαίσιο προσφέρει η κατασκευή συγκολλητών συγκροτημάτων.
Βαριές συγκολλητές κατασκευές – γιατί Bock
Η Bock Maschinenbau κατασκευάζει εδώ και πάνω από έξι δεκαετίες βαριές συγκολλητές κατασκευές στην έδρα της στο Lorch:
- Ανυψωτική ικανότητα γερανών
- Σύστημα γερανών 2×25 t – 50 t συνολική ανυψωτική ικανότητα για ασφαλή διαχείριση μεγάλων διαστάσεων κατασκευών
- Πιστοποίηση
- DIN EN 1090-2 EXC3, EN ISO 3834-2 και DIN EN ISO 9001:2015 – δεσμευτικό πλαίσιο ποιότητας για απαιτητικούς πελάτες
- Τεχνογνωσία υλικών
- Αποκλειστικά ευρωπαϊκοί χάλυβες ποιότητας – δομικός χάλυβας, Hardox, ανοξείδωτος χάλυβας και λεπτόκοκκος δομικός χάλυβας
- Μέθοδοι συγκόλλησης
- Συγκόλληση MAG, TIG και βυθισμένου τόξου (UP) σύμφωνα με τις προδιαγραφές
- Διασφάλιση ποιότητας
- VT, PT και MT εσωτερικά Level 2 κατά DIN EN ISO 9712· UT ανά έργο εσωτερικά
- Επόμενες διεργασίες
- Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση ενσωματώσιμες στο ίδιο εργοστάσιο
- Βαρέα φορτία για την περιοχή
- Κατασκευαστές γερανών, εγκαταστάσεων και ειδικών μηχανών από την περιοχή της Στουτγάρδης και την περιοχή DACH προμηθεύονται φέρουσες συγκολλητές κατασκευές βαρέος φορτίου έως 50 t από την εγκατάστασή μας EXC3 στο Lorch.
Το έργο σας — απευθείας από την περιοχή
Στείλτε μας το αίτημά σας για κατασκευή κατ’ ανάθεση, μεταλλικές κατασκευές ή ειδικές κατασκευές μηχανών — θα επικοινωνήσουμε μαζί σας σύντομα.
Ζητήστε προσφορά για βαριά συγκολλητή κατασκευή
Για μια πρώτη αξιολόγηση, παρακαλούμε να μας γνωστοποιήσετε το σχέδιο ή τις τεχνικές προδιαγραφές, το υλικό, την επιθυμητή ποσότητα τεμαχίων καθώς και τις απαιτήσεις ως προς την ποιότητα, τον έλεγχο και την τεκμηρίωση. Ελέγχουμε τη δυνατότητα κατασκευής και καταρτίζουμε προσφορά ανά έργο.
