Тяжёлые сварные конструкции до 50 т — DIN EN 1090-2 EXC3
Крупноформатные высоконагруженные сварные конструкции до 50 т — изготовление сертифицированным сварочным предприятием по DIN EN 1090-2 EXC3 с перемещением тяжёлых грузов в Lorch.
Крановая мощность 50 т
Крановая система 2×25 т в тандемном подъёме — кантование и позиционирование даже при неблагоприятном центре тяжести.
Продольные швы UP при вылете до 7 м
Полностью автоматические установки ESAB для глубоких высокопрочных швов на крупногабаритных конструкциях.
Контроль деформаций собственными силами
Правка пламенем и виброобработка для снятия напряжений сразу после сварки — без ограничения размеров печи и без внешней логистики.
Финишная обработка целиком
Портальное фрезерование до 26 000 мм и карусельная токарная обработка до Ø 4 800 мм — без разделения конструкции.
DIN EN 1090-2 EXC3
Высший класс исполнения для несущих конструкций, включая подтверждение качества швов и документацию.
Тяжёлые грузы по всему заводу
Более 50 крановых установок, 37 настенных поворотных кранов и погрузчики для тяжёлых грузов до 16 т.
Сварные конструкции по чертежу — упор на размер и несущую способность
Тяжёлые сварные конструкции на Bock — это крупноформатные несущие стальные элементы: от массивных единичных конструкций до сложных сварных структур с высокими требованиями к размерам, массе и геометрической точности.
В отличие от сварных узлов, на первом плане стоит не количество отдельных деталей, а размер конструкции, масса детали и трудоёмкость перемещения. Профиль детали определяется нормативными требованиями, узкими допусками при больших размерах и высокопрочными материалами.
Изготовление выполняется по чертежу или требованиям заказчика. Механическая обработка, пескоструйная обработка, окраска и монтаж при необходимости могут быть интегрированы в технологический процесс.
Перемещение тяжёлых деталей до 50 т — крановая система 2×25 т
Производственный цех оснащён крановой системой 2×25 т с общей грузоподъёмностью 50 т. Это позволяет безопасно перемещать, кантовать и позиционировать крупноформатные сварные конструкции — даже при неудобных размерах или неблагоприятном положении центра тяжести.
Эта крановая мощность является структурным условием для конструкций, которые невозможно переместить или изготовить на стандартно оснащённых предприятиях. Это не опциональная характеристика, а неотъемлемая часть производственной инфраструктуры.
Решающее значение имеет не само по себе поднятие, а кантование во время сварки: тот, кто может сваривать конструкцию в нижнем положении, достигает лучшего качества шва, чем в вынужденных положениях. Таким образом, крановое оснащение напрямую определяет, какое качество шва вообще достижимо на тяжёлой детали.
Краны и обработка тяжёлых грузов
Более 50 крановых установок на заводе – мостовые краны до 50 т при тандемном подъёме, 37 настенных поворотных кранов на рабочих местах и тяжёлые вилочные погрузчики до 16 т безопасно перемещают тяжёлые детали по всему производству.
Сварка MAG, WIG и под флюсом для тяжёлых конструкций
В зависимости от геометрии детали, материала и требований к шву на Bock применяются различные способы сварки:
- Сварка MAG
- является стандартным способом для стальных деталей и сложных конструкций. Подходит для широкой палитры материалов, включая высокопрочные конструкционные стали.
- Сварка WIG/TIG
- применяется там, где требуются особо высокое качество шва и узкие допуски — например, для конструкций из нержавеющей стали или критичных к качеству сварных соединений.
- Сварка под флюсом
- является способом для глубоких высокопрочных швов на тяжёлых деталях. Полностью автоматические установки ESAB с консолями вылетом до 7 м позволяют выполнять высокопрочные продольные швы на крупноформатных конструкциях.
Выбор способа определяется требованиями детали. При необходимости в рамках одной конструкции могут комбинироваться несколько способов.
Европейские качественные стали — от конструкционной до мелкозернистой стали
Bock перерабатывает преимущественно европейские качественные стали с прослеживаемым происхождением. Выбор материала определяется чертежом и требованиями:
- Конструкционная сталь (S235, S355)
- Мелкозернистая конструкционная сталь и высокопрочная конструкционная сталь
- Hardox (износостойкая сталь для абразивно нагруженных конструкций)
- Нержавеющая / коррозионностойкая сталь
- Прочие материалы по чертежу или требованиям
Качество и происхождение материала документируются сертификатами на материалы, если это требуется проектными или клиентскими требованиями. Возможны массы изделий до 50 т; ограничения для специальных материалов или необычных размеров согласовываются под конкретный проект.
Сертифицированное сварочное предприятие — DIN EN 1090-2 EXC3, EN ISO 3834-2 и НК
Bock Maschinenbau GmbH — сертифицированное сварочное предприятие по DIN EN 1090-2 EXC3 и EN ISO 3834-2. В сочетании с сертифицированной системой менеджмента качества по DIN EN ISO 9001:2015 эти нормы образуют обязательную рамку качества для изготовления сварных конструкций: квалификации сварочных процессов, требования к контролю и обязанности по документации являются неотъемлемой частью производства. Действующие сертификаты предоставляются заказчикам с обязанностью подтверждения в виде PDF.
Обеспечение качества и неразрушающий контроль
У сварных конструкций качество зависит не только от готового шва, но и от прослеживаемого подтверждения требуемого стандарта. Поэтому сварочные работы сопровождаются соответствующими мероприятиями по обеспечению качества. В зависимости от детали, материала, требований к шву и требований заказчика могут применяться визуальный контроль и методы неразрушающего контроля (НК).
- Визуальный контроль (VT), капиллярный контроль (PT) и магнитопорошковый контроль (MT) доступны на предприятии с квалификацией уровня 2 по DIN EN ISO 9712.
- Ультразвуковой контроль (UT) доступен под конкретный проект на предприятии силами сертифицированного контрольного персонала.
Это выявляет поверхностные индикации, трещины, приповерхностные неоднородности, а также внутренние неоднородности в подходящих деталях и сварных соединениях.
Требования к контролю и документации согласовываются под конкретный проект по чертежу, нормативным предписаниям и требованиям заказчика — тем самым обеспечение качества настроено на отдельную деталь, а не задано обобщённо.
Тяжёлые сварные металлоконструкции
Сварено, проверено и механически обработано — без промежуточных этапов.
ЧПУ-обработка, пескоструйная обработка, окраска и монтаж при необходимости
Тяжёлые сварные конструкции часто требуют дальнейших этапов изготовления. Следующие услуги при необходимости могут быть интегрированы в ход проекта:
- ЧПУ-обработка крупногабаритных деталей
- ЧПУ-тяжёлая обработка до 50 т, портальное фрезерование до 26 000 мм, карусельная обработка до Ø 4 800 мм.
- Подготовка поверхности
- Пескоструйная обработка до Sa 2,5 в крупноформатной пескоструйной камере.
- Защита от коррозии и окраска
- Промышленная окраска по EN ISO 12944 в окрасочной камере размером 25 × 7 × 6 м.
- Монтаж
- Предварительный или частичный монтаж компонентов под конкретный проект.
Тем самым тяжёлые сварные конструкции могут быть не только сварены, но и обработаны, обработаны пескоструйно, покрыты или предварительно смонтированы — в зависимости от договорённости и требований проекта в рамках того же предприятия.
Подходит для крупноформатных и нормативно сложных конструкций
Тяжёлые сварные конструкции на Bock изготавливаются для технически сложных применений, где определяющими являются размер, масса и сертификация:
- Несущие и высоконагруженные конструкции с нормативной потребностью в документации
- Крупноформатные единичные детали и конструкции от 10 т массой изделия
- Конструкции с узкими допусками по размеру и форме при больших габаритах
- Конструкции с износной нагрузкой и долей Hardox

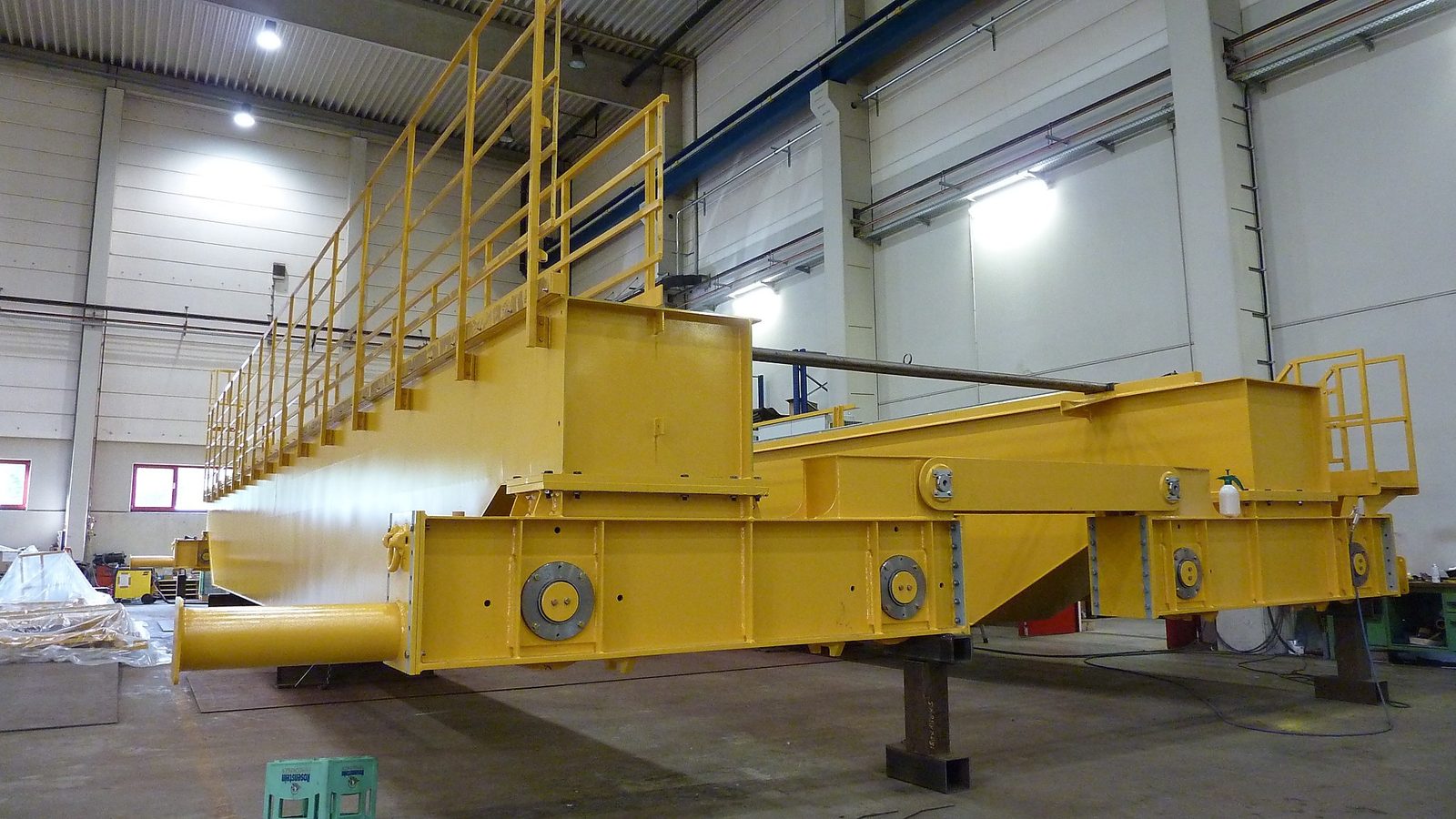

- Конструкции для сложных проектов в крановом, установочном и спецтранспортном машиностроении
Для проектов, где сложность и структурные требования выходят за рамки сварных узлов, специализированное изготовление тяжёлых сварных конструкций предлагает подходящую основу.
Тяжёлые сварные конструкции — почему Bock
Bock Maschinenbau GmbH уже более шести десятилетий изготавливает тяжёлые сварные конструкции на площадке в Lorch:
- Крановая мощность
- Крановая система 2×25 т — 50 т общей грузоподъёмности для безопасного перемещения крупноформатных конструкций
- Сертификация
- DIN EN 1090-2 EXC3, EN ISO 3834-2 и DIN EN ISO 9001:2015 — обязательная рамка качества для требовательных заказчиков
- Компетенция по материалам
- Исключительно европейские качественные стали — конструкционная сталь, Hardox, нержавеющая и мелкозернистая сталь
- Способы сварки
- Сварка MAG, WIG и под флюсом по спецификации
- Обеспечение качества
- VT, PT и MT на предприятии уровня 2 по DIN EN ISO 9712; UT под конкретный проект на предприятии
- Последующие процессы
- ЧПУ-обработка, пескоструйная обработка, окраска и монтаж интегрируются на том же предприятии
- Тяжёлые нагрузки для региона
- Производители кранов, установок и специальных машин из региона Штутгарта и региона DACH заказывают несущие тяжелонагруженные сварные конструкции массой до 50 т на нашем производстве EXC3 в Lorch.
Контакт
Ваш проект — напрямую из региона
Отправьте нам запрос на контрактное производство, металлоконструкции или специальное машиностроение — мы свяжемся с вами в ближайшее время.
Запросить тяжёлую сварную конструкцию
Для первичной оценки просьба сообщить чертёж или техническое задание, материал, желаемое количество, а также требования к качеству, контролю и документации. Мы проверим изготавливаемость и составим коммерческое предложение под конкретный проект.
