Těžké svařované konstrukce do 50 t – DIN EN 1090-2 EXC3
Velkoformátové, vysoce namáhané svařované konstrukce do 50 t – vyráběné jako certifikovaná svářečská provozovna dle DIN EN 1090-2 EXC3 s manipulací s těžkými břemeny v Lorchu.
Jeřábová kapacita 50 t
Jeřábový systém 2×25 t v tandemovém zdvihu – otáčení a polohování i při nepříznivé poloze těžiště.
Podélné svary UP při vyložení až 7 m
Plně automatická zařízení ESAB pro hluboké, vysokopevnostní svary na velkoformátových konstrukcích.
Kontrola deformací ve vlastní režii
Rovnání plamenem a vibrační odstraňování pnutí ihned po svařování – bez omezení velikosti pece, bez externí logistiky.
Konečné obrábění v celku
Portálové frézování do 26 000 mm a karuselové soustružení do Ø 4 800 mm – bez dělení konstrukce.
DIN EN 1090-2 EXC3
Nejvyšší třída provedení pro nosné konstrukce, včetně doložení svarů a dokumentace.
Těžká břemena v celém závodě
Přes 50 jeřábových zařízení, 37 nástěnných otočných jeřábů a vysokozdvižné vozíky pro těžká břemena do 16 t.
Svařované konstrukce podle výkresu – důraz na rozměry a nosnost

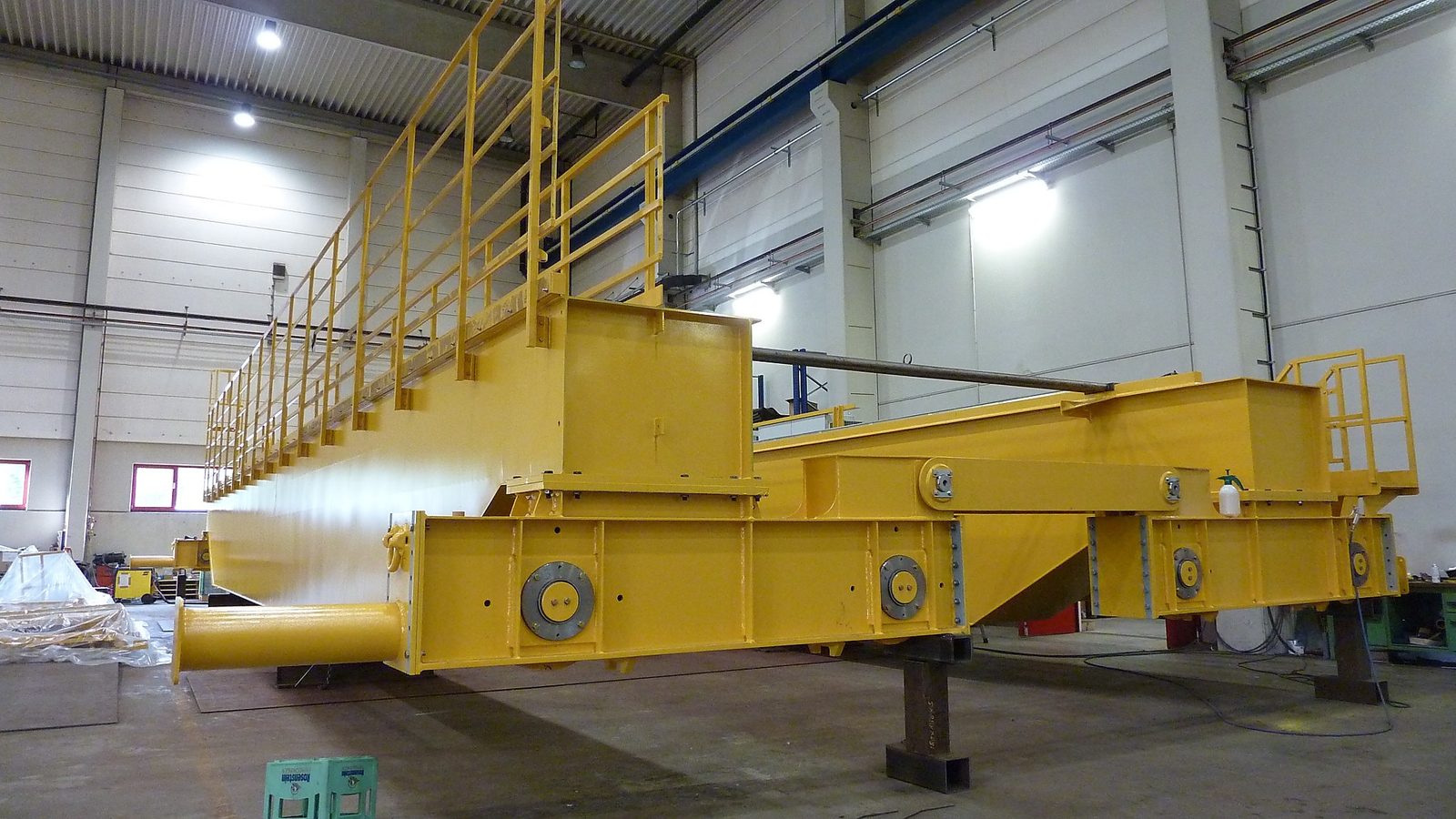

Těžké svařované konstrukce ve společnosti Bock jsou velkoformátové, nosné ocelové díly – od masivních jednotlivých konstrukcí až po složité svařované struktury s vysokými nároky na rozměry, hmotnost a geometrickou přesnost.
Na rozdíl od svařovaných sestav zde není v popředí počet jednotlivých dílů, nýbrž velikost konstrukce, hmotnost dílu a náročnost manipulace. Normativní požadavky, úzké tolerance při velkých rozměrech a vysokopevnostní materiály utvářejí profil dílu.
Výroba probíhá podle výkresu nebo zadání zákazníka. Třískové obrábění, pískování, lakování a montáž lze podle potřeby integrovat do výrobního postupu.
Manipulace s těžkými díly do 50 t – jeřábový systém 2×25 t
Výrobní hala disponuje jeřábovým systémem 2×25 t s celkovou nosností 50 t. Tím lze velkoformátové svařované konstrukce bezpečně manipulovat, otáčet a polohovat – i při nepraktických rozměrech nebo nepříznivém umístění těžiště.
Tato jeřábová kapacita je strukturálním předpokladem pro konstrukce, které ve standardně vybavených provozech nelze přemísťovat ani vyrábět. Není to volitelná vlastnost služby, nýbrž pevná součást výrobní infrastruktury.

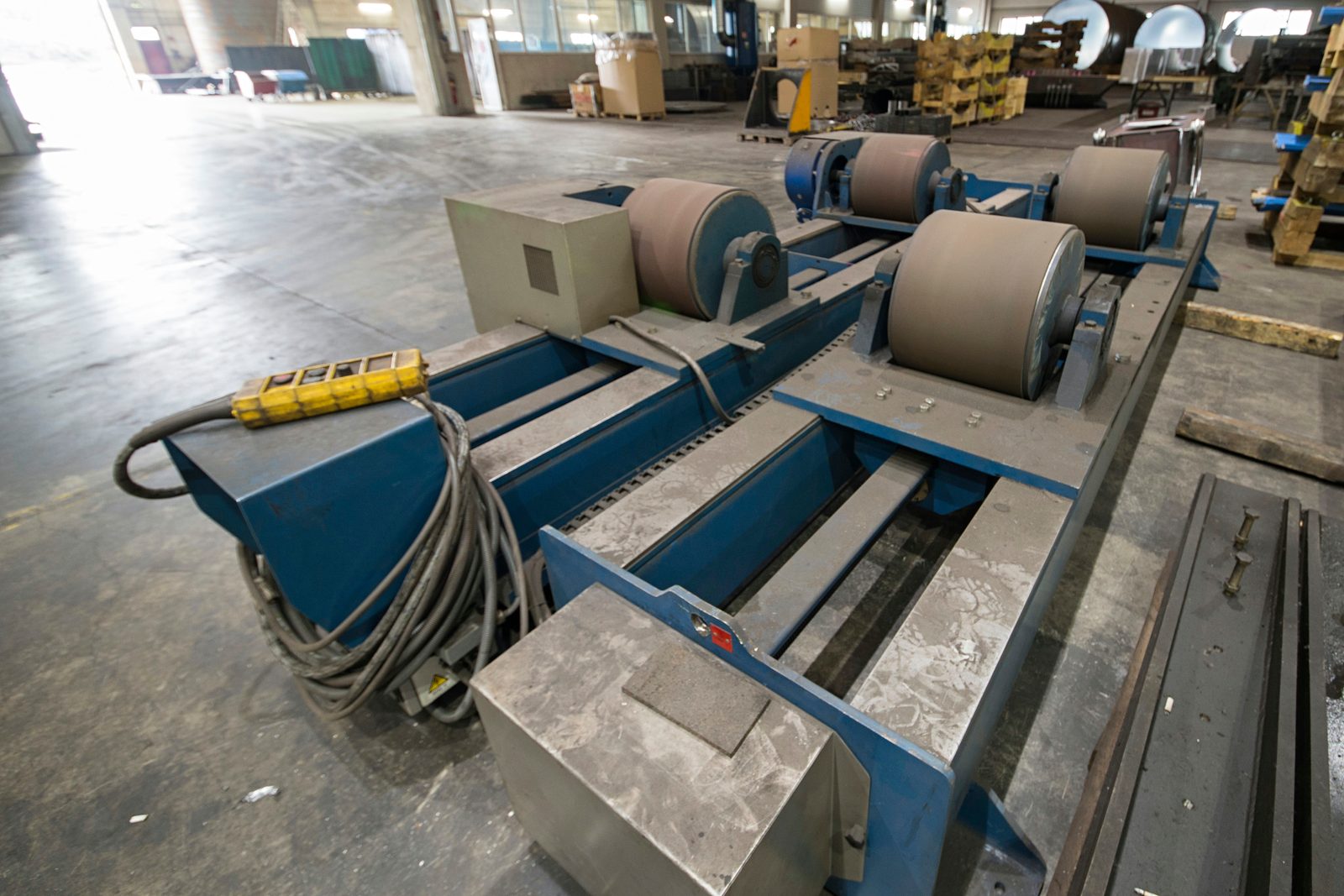

Rozhodující není jen samotné zvedání, nýbrž otáčení během svařování: kdo dokáže konstrukci svařovat ve vodorovné poloze, dosahuje lepší jakosti svaru než v nucených polohách. Jeřábové vybavení tak přímo určuje, jaké jakosti svaru lze na těžkém dílu vůbec dosáhnout.
Jeřáby a manipulace s těžkými břemeny
Přes 50 jeřábových zařízení v provozu – mostové jeřáby do 50 t v tandemovém zdvihu, 37 nástěnných otočných jeřábů na pracovištích a těžké vysokozdvižné vozíky do 16 t bezpečně přemísťují těžké díly celou výrobou.

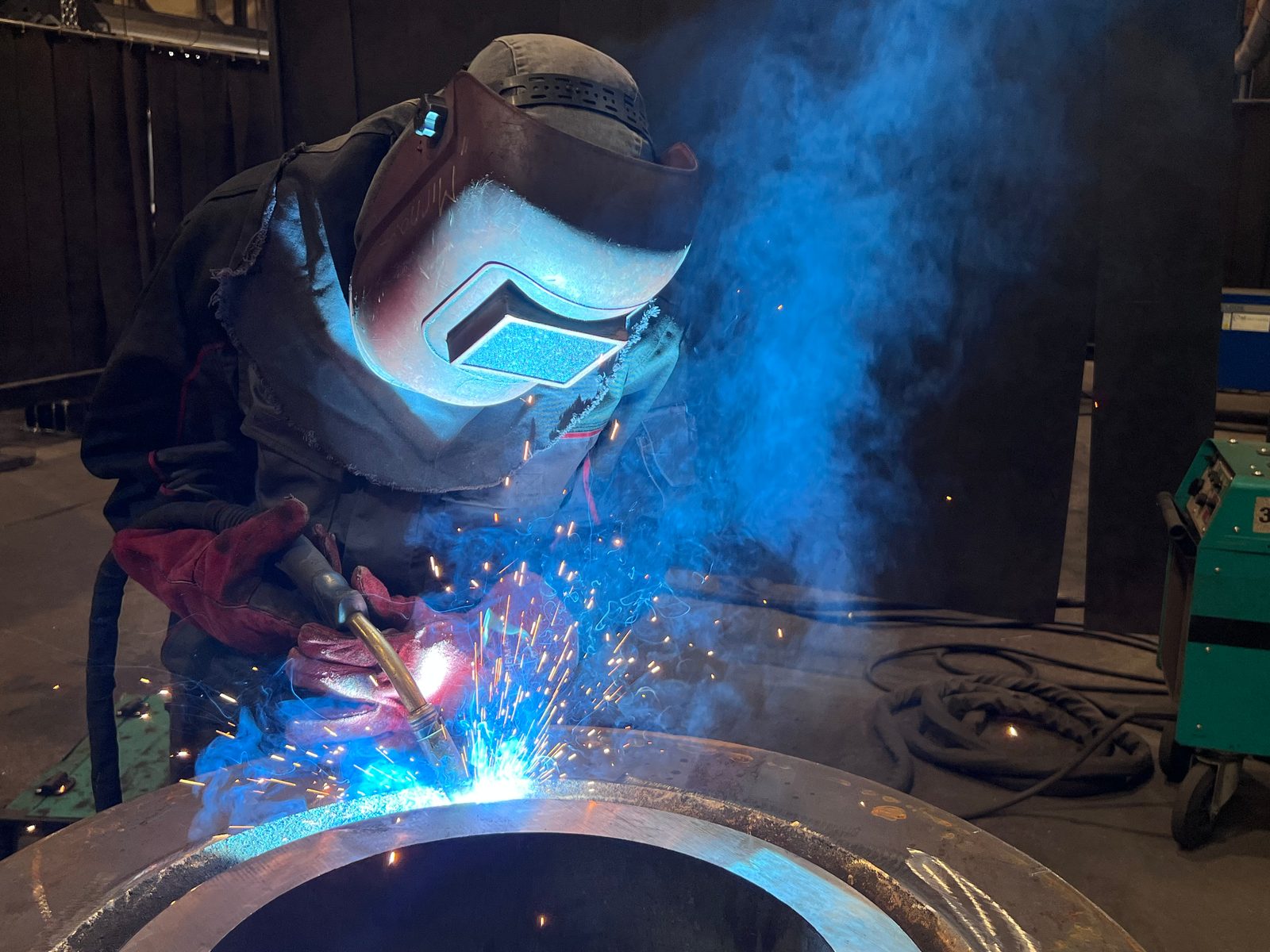

Svařování MAG, WIG a pod tavidlem pro těžké konstrukce
Podle geometrie dílu, materiálu a požadavku na svar se ve společnosti Bock používají různé metody svařování:
- Svařování MAG
- je standardní metodou pro ocelové díly a složité konstrukce. Vhodné pro širokou paletu materiálů včetně vysokopevnostních konstrukčních ocelí.
- Svařování WIG
- se používá tam, kde je požadována obzvláště vysoká kvalita svaru a úzké tolerance – například u konstrukcí z nerezové oceli nebo u kvalitativně kritických svarových spojů.
- Svařování pod tavidlem (UP)
- je metoda pro hluboké, vysokopevnostní svary na těžkých dílech. Plně automatická zařízení ESAB s výložníky o dosahu až 7 m umožňují vysokopevnostní podélné svary na velkoformátových konstrukcích.
Volba metody se řídí požadavky dílu. V případě potřeby lze v rámci jedné konstrukce kombinovat několik metod.
Evropské kvalitní oceli – od konstrukční po jemnozrnnou konstrukční ocel
Bock zpracovává převážně evropské kvalitní oceli s dohledatelným původem. Výběr materiálu se řídí výkresem a požadavky:
- Konstrukční ocel (S235, S355)
- Jemnozrnná konstrukční ocel a vysokopevnostní konstrukční ocel
- Hardox (otěruvzdorná ocel pro abrazivně namáhané konstrukce)
- Nerezová ocel / korozivzdorná ocel
- Další materiály podle výkresu nebo zadání
Kvalita a původ materiálu jsou dokumentovány materiálovými certifikáty, pokud to vyžadují projektová nebo zákaznická zadání. Možné jsou hmotnosti dílů až 50 t; meze u speciálních materiálů nebo neobvyklých rozměrů se dohodnou pro konkrétní projekt.
Certifikovaná svářečská provozovna – DIN EN 1090-2 EXC3, EN ISO 3834-2 a NDT
Bock Maschinenbau je certifikovaná svářečská provozovna podle DIN EN 1090-2 EXC3 a EN ISO 3834-2. Doplněny certifikovaným systémem řízení kvality podle DIN EN ISO 9001:2015 tvoří tyto normy závazný rámec kvality pro výrobu svařovaných konstrukcí: kvalifikace svařovacích procesů, požadavky na zkoušení a povinnosti dokumentace jsou pevnou součástí výroby. Aktuální certifikáty jsou zákazníkům s povinností doložení k dispozici ve formátu PDF.
Zajištění kvality a nedestruktivní zkoušení
U svařovaných konstrukcí nezávisí kvalita pouze na hotovém svaru, nýbrž také na dohledatelném doložení požadovaného standardu. Svářečské práce jsou proto doprovázeny vhodnými opatřeními k zajištění kvality. Podle dílu, materiálu, požadavků na svary a zadání zákazníka lze použít vizuální kontrolu a nedestruktivní zkušební metody (NDT).
- Vizuální kontrola (VT), kapilární zkouška (PT) a zkouška magnetickou práškovou metodou (MT) jsou k dispozici interně s kvalifikací úrovně 2 podle DIN EN ISO 9712.
- Ultrazvuková zkouška (UT) je pro konkrétní projekt k dispozici interně prostřednictvím certifikovaného zkušebního personálu.
Tím se zachytí povrchové indikace, trhliny, podpovrchové nepravidelnosti i vnitřní nepravidelnosti ve vhodných dílech a svarových spojích.
Požadavky na zkoušení a dokumentaci se dohodnou pro konkrétní projekt podle výkresu, normativních zadání a zadání zákazníka – tím je zajištění kvality přizpůsobeno jednotlivému dílu a nikoli stanoveno paušálně.
Těžké ocelové konstrukce
Svařeno, zkoušeno a mechanicky obrobeno — bez mezizastávek.
CNC obrábění, pískování, lakování a montáž podle potřeby
Těžké svařované konstrukce často vyžadují další výrobní kroky. Následující služby lze podle potřeby integrovat do průběhu projektu:
- CNC obrábění velkých dílů
- CNC těžké obrábění do 50 t, portálové frézování do 26 000 mm, karuselové soustružení do Ø 4 800 mm.
- Příprava povrchu
- Pískování do Sa 2,5 ve velkoformátové pískovací kabině.
- Antikorozní ochrana a lakování
- Průmyslové lakování podle EN ISO 12944 v lakovací kabině o velikosti 25 × 7 × 6 m.
- Montáž
- Projektově vázaná předmontáž nebo částečná montáž komponent.
Těžké svařované konstrukce lze tak nejen svařit, nýbrž také obrobit, otryskat, opatřit nátěrem nebo předmontovat – podle dohody a požadavku projektu v rámci téhož závodu.
Vhodné pro velkoformátové a normativně náročné konstrukce
Těžké svařované konstrukce ve společnosti Bock se vyrábějí pro technicky náročné aplikace, u nichž jsou rozhodující rozměry, hmotnost a certifikace:
- Nosné a vysoce namáhané konstrukce s normativní potřebou dokumentace
- Velkoformátové jednotlivé díly a konstrukce od hmotnosti dílu 10 t
- Konstrukce s úzkými rozměrovými a tvarovými tolerancemi při velkých rozměrech
- Otěrem namáhané konstrukce s podílem Hardoxu
- Konstrukce pro náročné projekty ve výrobě jeřábů, zařízení a speciálních vozidel
Pro projekty, u nichž složitost a strukturní požadavky přesahují oblast svařovaných sestav, nabízí specializovaná výroba těžkých svařovaných konstrukcí vhodný rámec.
Těžké svařované konstrukce – proč Bock
Bock Maschinenbau vyrábí těžké svařované konstrukce v sídle Lorch již více než šest desetiletí:
- Jeřábová kapacita
- Jeřábový systém 2×25 t – 50 t celkové nosnosti pro bezpečnou manipulaci s velkoformátovými konstrukcemi
- Certifikace
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a DIN EN ISO 9001:2015 – závazný rámec kvality pro náročné zadavatele
- Materiálová kompetence
- Výhradně evropské kvalitní oceli – konstrukční ocel, Hardox, nerezová ocel a jemnozrnná konstrukční ocel
- Metody svařování
- Svařování MAG, WIG a pod tavidlem podle specifikace
- Zajištění kvality
- VT, PT a MT interně úrovně 2 podle DIN EN ISO 9712; UT pro konkrétní projekt interně
- Navazující procesy
- CNC obrábění, pískování, lakování a montáž integrovatelné v témže závodě
- Těžké zatížení pro region
- Výrobci jeřábů, zařízení a jednoúčelových strojů z regionu Stuttgartu a regionu DACH odebírají nosné těžkotonážní svařované konstrukce do 50 t z našeho provozu EXC3 v Lorch.
Kontakt
Váš projekt — přímo z regionu
Pošlete nám poptávku na zakázkovou výrobu, ocelové konstrukce nebo výrobu speciálních strojů — brzy se vám ozveme.
Poptávka těžké svařované konstrukce
Pro první posouzení nám prosím sdělte výkres nebo technické zadání, materiál, požadovaný počet kusů a požadavky na kvalitu, zkoušení a dokumentaci. Posoudíme vyrobitelnost a vypracujeme nabídku pro konkrétní projekt.
