ЧПУ-обработка крупногабаритных деталей из 40+ марок материалов до 26 м — контрактное производство, Южная Германия
ЧПУ-обработка крупногабаритных деталей и тяжёлых изделий до 50 т — портальное фрезерование, фрезерование с подвижной стойкой, горизонтально-расточные станки и карусельная обработка под одной крышей, из стали, Hardox и нержавеющей стали, контрактное производство в Lorch.
Фрезерование до 26 000 мм
Портальное фрезерование и фрезерование с подвижной стойкой для исключительно длинных и крупноформатных деталей.
Расточная обработка
Три ЧПУ-горизонтально-расточных станка с поворотным столом — сверление, растачивание и фрезерование за одну установку.
Карусельная обработка Ø 4 800 мм
Поворотный стол для тяжёлых тел вращения до 50 т.
Тяжёлые детали до 50 т
Крановая система 2×25 т и инфраструктура цеха для деталей всех размеров.
Сталь · Hardox · нержавеющая сталь
Конструкционная сталь, мелкозернистая сталь до S1100, Hardox 400/500 и нержавеющая сталь 1.4301/1.4571.
DIN EN ISO 9001:2015
Система менеджмента качества с документированным управлением материалами.
ЧПУ-обработка крупногабаритных деталей — все технологии под одной крышей
Обработка крупногабаритных деталей на Bock — это фрезерование, сверление, растачивание и токарная обработка деталей, которые слишком велики, слишком длинны или слишком тяжелы для стандартных станков — длиной до 26 000 мм и массой до 50 т. Портальное фрезерование, фрезерование с подвижной стойкой, горизонтально-расточные станки и карусельная обработка работают в связке на одном предприятии, поэтому сложные заготовки обрабатываются полностью без внешней логистики.
Какой станок будет обрабатывать вашу деталь, мы определяем на основе вашей спецификации — этот выбор является частью нашего производственного ноу-хау и полностью снимается с вас. Для каждой задачи готов подходящий станок; это сокращает число переналадок и переустановок и обеспечивает жёсткие допуски расположения даже на больших расстояниях.
Программирование выполняется по данным CAD или размерам чертежа — единичные детали, прототипы и малые серии в равной мере, как контрактное производство без минимальных объёмов. Крановое оборудование 2×25 т обеспечивает оснащение и позиционирование всех крупногабаритных деталей; протоколы размеров, контроль первого образца и подтверждения материалов мы предоставляем под конкретный проект по DIN EN ISO 9001:2015.
Крупногабаритные детали после механической обработки передаются непосредственно на сварку, пескоструйную обработку и окраску — комплексное изготовление из одних рук, без внешней логистики между этапами обработки.
Видео
Обработка крупногабаритных деталей на ЧПУ в видео

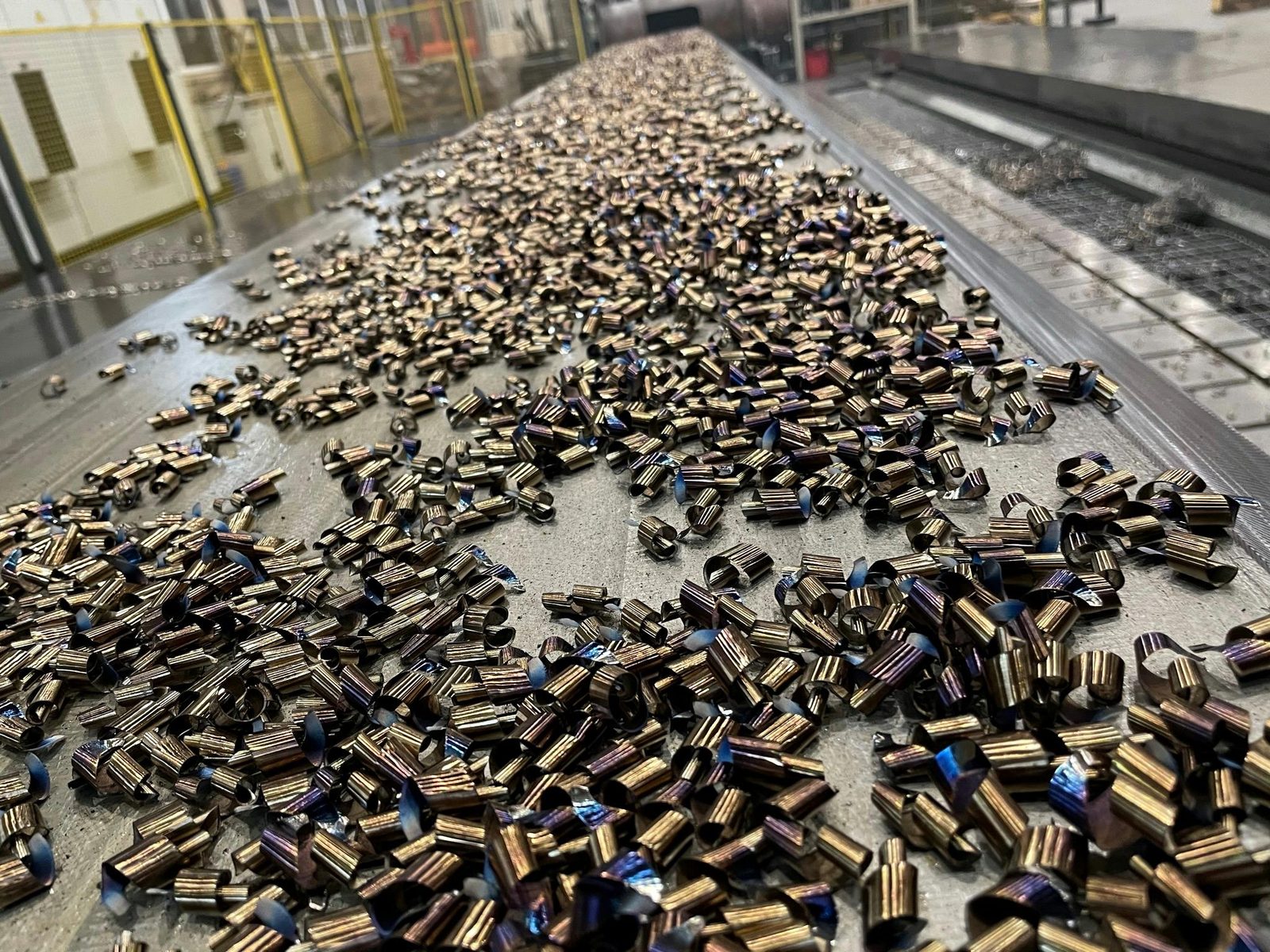

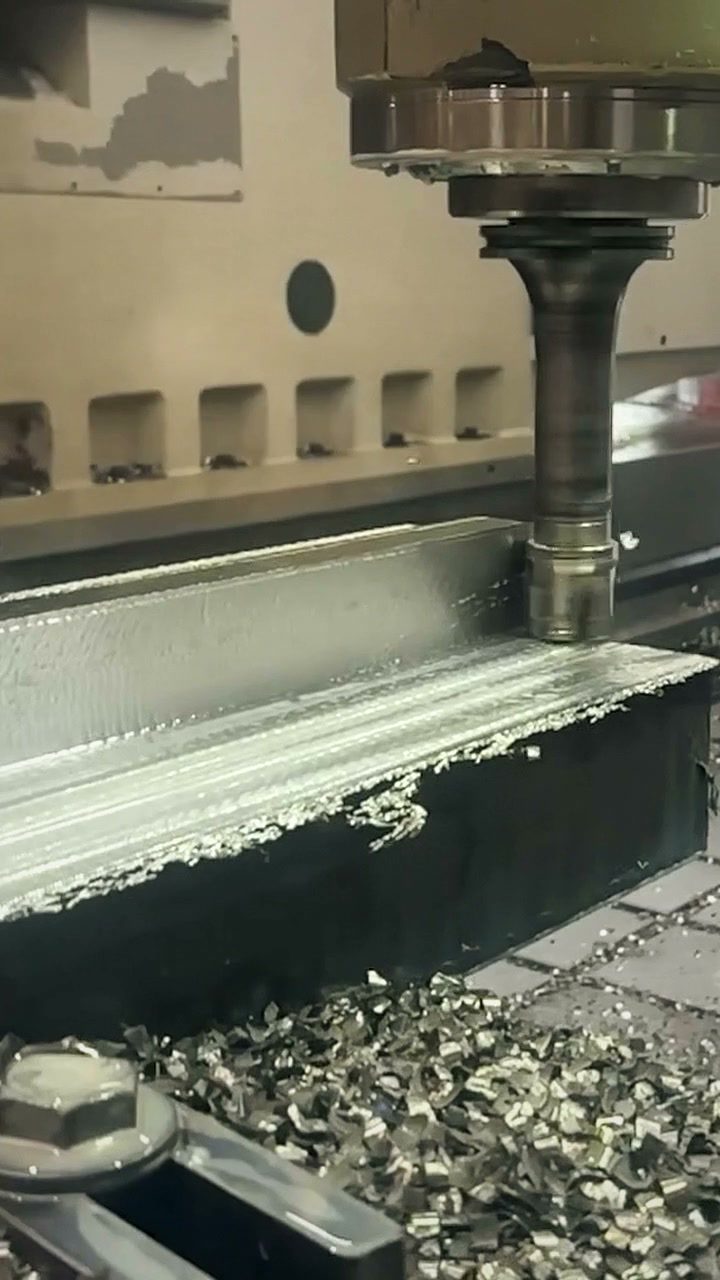

Живой взгляд на тяжёлую механическую обработку крупногабаритных деталей в Lorch — съём стружки, шпиндель и точность на тяжёлых деталях до 50 т. Нажмите на видео, чтобы воспроизвести со звуком.
Детали до 50 т
Ходы перемещения до 26 000 мм в длину — крупные детали, которые слишком велики, длинны или тяжелы для стандартных станков, за несколько установов.
Все технологии под одной крышей
Портальное фрезерование, фрезерование на подвижной стойке, горизонтально-расточные станки и карусельное точение объединены на одном предприятии — без внешней логистики между этапами.
Контрактное производство по DIN EN ISO 9001
Единичная деталь, прототип и малая серия без минимальных партий — с протоколом измерений, контролем первого образца и сертификатом на материал.
Станки для обработки крупногабаритных деталей
Четыре группы оборудования для резания крупногабаритных деталей — каждая со своим профилем сильных сторон:
Портальное фрезерование — Zayer Thera W
Два портально-фрезерных станка с поворотной на 30° фрезерной головой и порталом с опорой с обеих сторон — максимальная жёсткость для длинных, крупноформатных деталей.
Ход перемещения до 26 000 мм · до 50 т
Посмотреть станок
Фрезерный центр с подвижной стойкой — Soraluce FR 20 000
Станок с подвижной стойкой, поворотной фрезерной головой и поворотным столом — открытое сверху рабочее пространство для громоздких, высоких тяжёлых деталей.
X 20 000 мм · поворотный стол 2,5 × 2,5 м
Посмотреть станок
ЧПУ-горизонтально-расточной станок — TOS-Varnsdorf WHN 13
Три одинаковых расточных станка с расточным шпинделем Ø 130 мм и поворотным столом — сверление, растачивание, фрезерование и нарезание резьбы за одну установку.
Шпиндель Ø 130 мм · 3 станка
Посмотреть станок
Карусельная обработка — Feichter
Вертикальная токарная обработка тяжёлых тел вращения — крупные фланцы, поворотные венцы, кольца и втулки по чертежу.
Ø 4 800 мм · до 50 т
Посмотреть станок
Специальный инструмент – арсенал оснастки, собранный на протяжении 63 лет
Одни лишь крупные станки ещё не изготавливают деталь – решающее значение имеет инструмент в шпинделе. На протяжении 63 лет контрактного производства Bock накопил исключительно глубокий парк инструмента и специальной оснастки. Этот выросший за десятилетия арсенал – настоящее преимущество площадки: он делает нас независимыми от долгой закупки специального инструмента и позволяет выполнять обработку, которую многим контрактным производителям приходится отдавать на сторону или от которой они вынуждены отказываться.
- Длинные расточные и растачивающие штанги для глубоких отверстий и расточенных посадочных отверстий под подшипники
- Угловые фрезерные головки для труднодоступных поверхностей и многосторонней обработки
- Специальные фрезы и крупные торцовые фрезы для нестандартных контуров и больших объёмов снятия материала
- Специальные свёрла, метчики и резьбонарезной инструмент вплоть до крупных размеров
- Собственные оправки, зажимные и удерживающие приспособления для громоздких и тяжёлых заготовок
- Калиброванные средства измерения и контроля для проверки размеров крупных геометрий
Так Bock оснащён универсально – будь то нестандартная геометрия, глубокое отверстие или труднодоступная поверхность: как правило, подходящий инструмент уже есть в наличии. Это сокращает время переналадки и закупки и расширяет спектр деталей, которые мы можем изготавливать экономично.
Материалы для ЧПУ-обработки крупногабаритных деталей
Bock применяет преимущественно европейские качественные стали:
- Конструкционная сталь S235, S355 – Стандартная конструкционная сталь
- Мелкозернистая конструкционная сталь до S1100 – высокопрочная, пригодная для сварки
- Hardox 400 / 500 – износостойкая сталь для нагруженных деталей
- Нержавеющая сталь 1.4301, 1.4571 – коррозионностойкая
- Специальные стали по чертежу и требованиям заказчика
Сертификаты на материалы и подтверждения материалов предоставляются под конкретный проект.
Типовые применения
ЧПУ-обработка крупногабаритных деталей на Bock применяется для:
- Базовых плит, станин и несущих структурных элементов
- Фланцев, колец и втулок для тяжелонагруженных применений
- Балок и поперечных элементов для крановых и транспортных установок
- Сложных деталей для установок и специального машиностроения
- Доработанных сварных конструкций и сварных узлов
Изготовленные детали могут быть сварены, обработаны пескоструйно и окрашены на том же предприятии — комплексное изготовление без внешней логистики между этапами обработки. Крановая система 2×25 т обеспечивает перемещение во всех производственных зонах. Требования из кранового, транспортного и установочного машиностроения выполняются за счёт DIN EN ISO 9001:2015, протоколов размеров и подтверждений материалов — единичные детали, прототипы и малые серии без минимальных объёмов.
ЧПУ-обработка крупногабаритных деталей на Bock — ваши преимущества
Bock Maschinenbau ведёт обработку крупногабаритных деталей как часть полного производственного процесса:
- Все технологии под одной крышей
- Портальное фрезерование, фрезерование с подвижной стойкой, расточные станки и карусельная обработка работают в связке.
- Детали до 26 м / 50 т
- Ходы перемещения до 26 000 мм и кран 2×25 т для самых крупных заготовок.
- Подходящий станок для каждой детали
- Подбор оборудования по вашей спецификации мы берём на себя полностью.
- Контрактное производство без минимальных объёмов
- Единичные детали, прототипы и серийные детали изготавливаются в равной мере.
- DIN EN ISO 9001:2015
- Система менеджмента качества с документированным управлением материалами.
- Арсенал инструмента, накопленный за десятилетия
- Выросший на протяжении 63 лет парк специального инструмента и оснастки – практически для любой геометрии подходящий инструмент уже есть в наличии.
- Более 20 станков в цеху
- Семь крупных обрабатывающих центров с ЧПУ плюс весь спектр оборудования под ними – от 26-метрового портального фрезерного центра до обычного токарного станка, всё под одной крышей.
- Крупные детали для региона
- Производители машин и оборудования из региона Stuttgart, всего региона DACH и со всей Европы фрезеруют, точат и растачивают свои тяжёлые детали массой до 50 т у нас в Lorch – из одних рук.
Частые вопросы об обработке крупногабаритных деталей
Насколько крупными могут быть детали?
Ходы перемещения при фрезеровании достигают 26 000 мм (портальное фрезерование Zayer Thera W); с помощью крана 2×25 т оснащаются заготовки массой до 50 т. Карусельная обработка возможна до Ø 4 800 мм. Какой станок будет обрабатывать вашу деталь, мы подбираем в соответствии с вашими требованиями.
Какие технологии обработки охватывает обработка крупногабаритных деталей?
Портальное фрезерование и фрезерование с подвижной стойкой, расточная обработка (сверление, растачивание, фрезерование, нарезание резьбы), а также карусельная обработка — всё на одном предприятии, дополненное сваркой, пескоструйной обработкой и окраской.
Какие материалы обрабатываются?
Конструкционная сталь S235/S355, мелкозернистая сталь до S1100, Hardox 400/500, а также нержавеющая сталь 1.4301/1.4571 и специальные стали по чертежу. Сертификаты на материалы мы предоставляем под конкретный проект.
Изготавливаете ли вы также единичные детали?
Да. Обработка крупногабаритных деталей выполняется как контрактное производство без минимальных объёмов — единичные детали, прототипы и малые серии в равной мере, с программированием по данным CAD или размерам чертежа.
Располагаете ли вы специальным инструментом для нестандартной обработки?
Да. На протяжении 63 лет Bock накопил глубокий парк инструмента и специальной оснастки – длинные расточные и растачивающие штанги, угловые фрезерные головки, специальные фрезы, специальные свёрла и резьбонарезной инструмент, а также собственные оправки и средства измерения. Благодаря этому мы изготавливаем и нестандартные геометрии, глубокие отверстия и труднодоступные поверхности, не завися от долгой закупки специального инструмента.
Контакт
Ваш проект — напрямую из региона
Отправьте нам запрос на контрактное производство, металлоконструкции или специальное машиностроение — мы свяжемся с вами в ближайшее время.
Запросить ЧПУ-обработку крупногабаритных деталей
Пришлите нам ваш чертёж, материал, размеры и количество. Мы проверим осуществимость и составим коммерческое предложение под конкретный проект.
