Портальное фрезерование – Zayer Thera W с ходом до 26 м | контрактное производство в Lorch
Два портально-фрезерных станка Zayer Thera W с поворотной фрезерной головкой 30° – ход до 26 000 мм для исключительно длинных и тяжёлых деталей массой до 50 т за одну установку, контрактное производство в Lorch без минимальных партий.
Ход до 26 000 мм
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 мм. Один из крупнейших фрезерных ходов в регионе.
Два портально-фрезерных станка
Thera W 26000 и Thera W 16000 – параллельная мощность, короткие сроки прохождения и соблюдение сроков.
Фрезерная головка 30° с точностью 0,001°
Позиционируется в любом положении с точностью 0,001° – в том числе сложные и труднодоступные поверхности.
Тяжёлые детали до 50 т
Крановая система 2×25 т и цеховая инфраструктура для крупноформатных заготовок.
Стол до 26,5 × 4 м
Большая рабочая поверхность и жёсткая роликовая направляющая с предварительным натягом – стабильное закрепление без вибраций.
Сталь · Hardox · нержавеющая сталь
Конструкционная сталь, мелкозернистая сталь до S1100, Hardox 400/500 и нержавеющая сталь 1.4301/1.4571.
Портальное фрезерование на Bock – что обеспечивают Zayer Thera W
Портально-фрезерный станок ведёт фрезерную головку в портале с опорой с обеих сторон – это обеспечивает максимальную жёсткость для тяжёлой обработки крупноформатных деталей. Bock эксплуатирует два одинаковых станка Zayer Thera W: Thera W 26000 с ходом 26 000 мм и Thera W 16000 с ходом 16 000 мм.

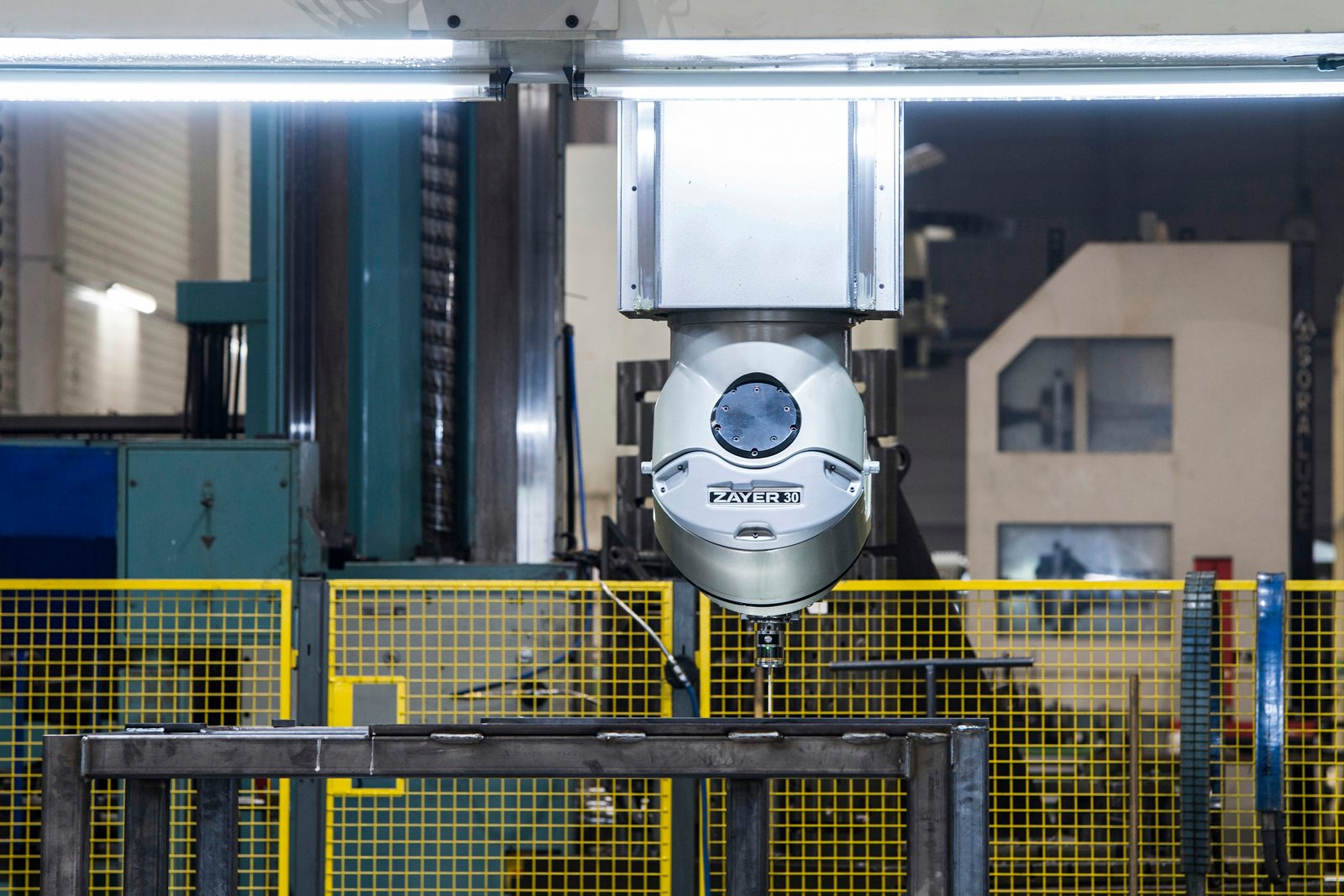

Фрезерная головка 30° позиционируется в любом положении с точностью 0,001° и делает доступными сложные, наклонные и труднодоступные поверхности за одну установку. Стабильная роликовая направляющая с регулируемым предварительным натягом роликовых опор обеспечивает высокую жёсткость и тем самым высокую точность размеров – даже на очень длинных ходах.
Два станка означают реальную мощность: параллельное изготовление нескольких заказов, короткие сроки прохождения и надёжность для проектов с фиксированными сроками. Программирование выполняется по данным CAD или размерам чертежа – единичные детали, прототипы и малые серии в равной мере, контрактное производство без минимальных партий.
Крановое оборудование 2×25 т на предприятии обеспечивает безопасную оснастку тяжёлых заготовок до 50 т. После портального фрезерования детали могут напрямую передаваться на расточные работы, сварку, пескоструйную обработку и окраску – всё на одном предприятии в Lorch, без внешней логистики между этапами обработки.
Данные оборудования – портально-фрезерные станки Zayer Thera W
Основные данные двух портально-фрезерных станков Zayer Thera W в контрактном производстве Bock:
| Параметр | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Ход по оси X (длина) | 26 000 мм | 16 000 мм |
| Ход по оси Y (ширина) | 5 000 мм | 4 000 мм |
| Ход по оси Z (высота) | 3 250 мм | 2 850 мм |
| Рабочая поверхность стола | 26 500 × 4 000 мм | 16 500 × 3 000 мм |
| Фрезерная головка | 30°, позиционируется в любом положении с точностью 0,001° | 30°, позиционируется в любом положении с точностью 0,001° |
| Главный двигатель | Heidenhain · 43 кВт | Heidenhain · 43 кВт |
| Система ЧПУ | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Направляющая | Роликовые направляющие с регулируемым преднатягом | Роликовые направляющие с регулируемым преднатягом |
Какой станок будет обрабатывать Вашу деталь, мы определим в соответствии с Вашими требованиями. Конкретную осуществимость и допуски мы проверяем для каждого проекта по Вашему чертежу.
Типичные области применения портального фрезерования
Портально-фрезерные станки Zayer Thera W на Bock применяются для:
- Опорные плиты и станины для тяжёлого машиностроения
- Балки, рамы и поперечные детали для транспортных и крановых несущих установок
- Тяжёлые детали с длинными плоскими поверхностями и рядами отверстий
- Сложно обрабатываемые структурные детали для машиностроения установок и специального машиностроения
- Предварительно обработанные заготовки как стадия предварительного изготовления для сварных конструкций
Обработанные детали могут свариваться, подвергаться пескоструйной обработке и окрашиваться на том же предприятии. Портальное фрезерование в Lorch особенно подходит для крупноформатных станин, направляющих и структурных деталей с узкими допусками на больших длинах – фрезерная мощность, которая редко доступна на сопоставимых контрактных производствах. Документация по качеству и протоколы измерений согласно DIN EN ISO 9001:2015 доступны стандартно.
Материалы для портального фрезерования
Bock применяет преимущественно европейские качественные стали:
- Конструкционная сталь S235, S355 – Стандартная конструкционная сталь
- Мелкозернистая конструкционная сталь до S1100 – высокопрочная, пригодная для сварки
- Hardox 400 / 500 – износостойкая сталь для нагруженных деталей
- Нержавеющая сталь 1.4301, 1.4571 – коррозионностойкая
- Специальные стали по чертежу и требованиям заказчика
Сертификаты на материалы предоставляются по запросу или согласно требованиям проекта.
Впечатления с портального фрезерования
Реальные снимки с наших станков Zayer Thera W в Лорхе – от торцевой фрезы в резе и длинной детали в закреплении до только что обработанной посадочной поверхности, сварной рамы станка, сверления несущей конструкции и сравнения размеров, которое сразу показывает масштаб.
Портальное фрезерование на Bock – Ваши преимущества
Bock Maschinenbau эксплуатирует портально-фрезерные станки как часть полного производственного процесса:
- Ход до 26 000 мм
- Zayer Thera W 26000 – один из крупнейших фрезерных ходов в регионе.
- Два станка параллельно
- Thera W 26000 и 16000 – мощность, короткие сроки прохождения и надёжность.
- Фрезерная головка 30° с точностью 0,001°
- Сложные и труднодоступные поверхности за одну установку.
- Тяжёлые детали до 50 т
- Кран 2×25 т и цеховая инфраструктура для крупноформатных заготовок.
- DIN EN ISO 9001:2015
- Система менеджмента качества с документированным учётом материалов.
- Арсенал инструмента, накопленный за десятилетия
- Выросший за годы парк специального инструмента и оснастки – угловые фрезерные головки, специальные фрезы и крупные торцовые фрезы для сложных контуров и больших объёмов снятия материала.
Крупные фрезерованные детали для машиностроителей и производителей специальных машин из региона Штутгарта и Ostwürttemberg — короткие расстояния в регионе, доставка вплоть до Австрии и Швейцарии.
Частые вопросы о портальном фрезеровании
Что такое портально-фрезерный станок?
У портально-фрезерного станка фрезерная головка движется в портале с опорой с обеих сторон. Такая конструкция особенно жёсткая и подходит для точной тяжёлой обработки крупноформатных и длинных деталей за одну установку.
Насколько большими могут быть детали?
Zayer Thera W 26000 обеспечивает ходы X 26 000 · Y 5 000 · Z 3 250 мм и рабочую поверхность стола до 26,5 × 4 м; Thera W 16000 – X 16 000 · Y 4 000 · Z 2 850 мм. С помощью крана 2×25 т оснащаются заготовки массой до 50 т.
Какие материалы обрабатываются?
Конструкционная сталь S235/S355, мелкозернистая сталь до S1100, Hardox 400/500, а также нержавеющая сталь 1.4301/1.4571 и специальные стали по чертежу. Сертификаты на материалы мы предоставляем для конкретного проекта.
Изготавливаете ли Вы также единичные детали?
Да. Портальное фрезерование выполняется как контрактное производство без минимальных партий – единичные детали, прототипы и малые серии в равной мере, программирование по данным CAD или размерам чертежа.
Контакт
Запросить портальное фрезерование
Пришлите нам чертёж, материал, длину детали, массу и количество. Длинные детали мы фрезеруем за один установ – как отдельный заказ на фрезерование или вместе со сварной конструкцией собственного производства.
