Сверление и нарезание резьбы – контрактное производство Lorch
Сверление, зенкование, развёртывание и нарезание резьбы в крупных деталях – диаметр сверления до Ø 90 мм, вылет до 3 000 мм, резьба от M2 до M60. Сталь, Hardox, нержавеющая сталь и мелкозернистая конструкционная сталь. Контрактное производство на площадке в Lorch, Baden-Württemberg.
Сверление до Ø 90 мм
Сверление, зенкование и развёртывание в стали, нержавеющей стали, Hardox.
Резьба до M60
Механическое нарезание резьбы от M2 до M60.
Вылет до 3 000 мм
Отверстия даже глубоко внутри крупных деталей, без переустановки.
Высота до 1 740 мм
Высокие, громоздкие заготовки без переустановки.
Прямая дальнейшая обработка
Сварка, обработка, дробеструйная очистка, окраска на собственном производстве.
По чертежу · ISO 9001
Документированное качество, сплошная прослеживаемость материала.
Сверление и нарезание резьбы – производственная мощность
На Bock сверлят до Ø 90 мм – на трёх тяжёлых радиально-сверлильных станках со свободно поворотным сверлильным рукавом. Сверление, зенкование и развёртывание выполняются в стали, Hardox, нержавеющей стали и мелкозернистой конструкционной стали. Поворотный рукав свободно позиционирует шпиндель над заготовкой – так отверстия выполняются даже глубоко внутри крупногабаритных деталей, без переустановки.
Резьбу Bock нарезает механически до M60: Резьбонарезной автомат Gamor RHG-3BR охватывает диапазон от M2 до M48 благодаря автоматическому поворотному рукаву; резьбу большего размера до M60 выполняют радиально-сверлильные станки. Вылет достигает 3 000 мм (Raboma 12UH 3000, до 1 605 мм между шпинделем и столом); для высоких заготовок Invema FR 65 обеспечивает до 1 740 мм при вылете 2 000 мм.
Радиально-сверлильные станки дополняют расточный станок и обработку крупных деталей. В то время как портальные фрезерные и расточной станки берут на себя тяжёлые задачи резания, радиально-сверлильные станки обеспечивают гибкое выполнение отдельных отверстий, групп отверстий и резьбы на сварных узлах и крупных деталях. Крановое хозяйство 2×25 т обеспечивает перемещение тяжёлых заготовок.
Просверленные и нарезанные резьбой детали продолжают обрабатываться непосредственно на собственном производстве – свариваются, обрабатываются, подвергаются дробеструйной очистке и окраске. Контрактное производство выполняется по DIN EN ISO 9001:2015 со сплошной прослеживаемостью материала и документированным контролем качества.
Станки и размеры – с первого взгляда
Три радиально-сверлильных станка и один резьбонарезной автомат на площадке в Lorch:
| Станок | Вылет | Шпиндель–стол | Сверление Ø | Резьба |
|---|---|---|---|---|

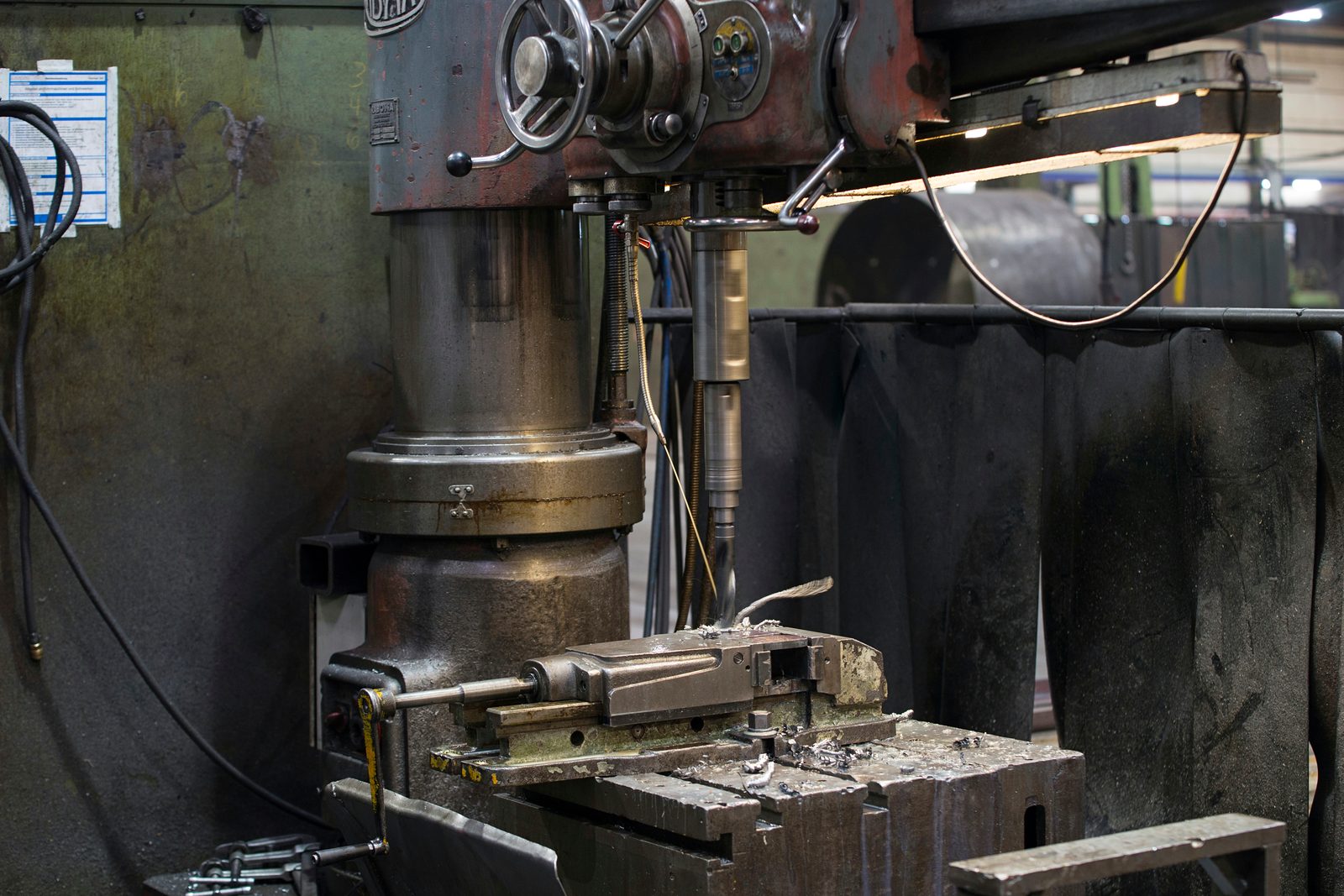

| Raboma 12UH 3000 · Радиально-сверлильный станок | 3 000 мм | до 1 605 мм | до Ø 90 мм | до M60 |
| Invema FR 65 · Радиально-сверлильный станок | 2 000 мм | до 1 740 мм | до Ø 90 мм | до M60 |
| Kolb HK 80 · Радиально-сверлильный станок | 1 600 мм | до 1 205 мм | до Ø 80 мм | до M52 |
| Gamor RHG-3BR · Резьбонарезной станок | — | — | — | M2–M48 |
Резьбонарезной автомат Gamor RHG-3BR с автоматическим поворотным рукавом для M2–M48; резьба до M60 на радиально-сверлильных станках. Диаметр сверления, глубину сверления и размер резьбы мы проверяем по каждому проекту на основе вашего чертежа – для Hardox, нержавеющей стали и мелкозернистой конструкционной стали с подобранными режимами резания.
Материалы для сверления и нарезания резьбы
Сверлятся и нарезаются резьбой следующие материалы:
- Конструкционная сталь S235, S355 – группы отверстий и резьба на стальных узлах
- Мелкозернистая конструкционная сталь S460–S1100 – высокопрочные соединительные и крепёжные элементы
- Hardox 400 / 500 – отверстия в деталях с защитой от износа
- Нержавеющая сталь 1.4301, 1.4571 – сверление и резьба в резервуаро- и аппаратостроении
- Специальные стали по чертежу и требованиям заказчика
Сертификаты на материалы предоставляются по запросу или согласно требованиям проекта.
Типовые применения
Сверление и нарезание резьбы применяются для:
- Групп отверстий и крепёжной резьбы на сварных крупных узлах
- Фланцевых, присоединительных и соединительных отверстий в машиностроении и металлоконструкциях
- Резьбы от M2 до M60 для резьбовых соединений от точной механики до крупной резьбы
- Отдельных отверстий и групп отверстий на станинах и рамах машин
- Доработки и отверстий на покупных или предоставленных заказчиком деталях
Просверленные и нарезанные резьбой детали свариваются, обрабатываются и подвергаются обработке поверхности непосредственно на предприятии – без внешней логистики между этапами. Радиально-сверлильные станки с вылетом до 3 000 мм выполняют отверстия даже глубоко внутри крупногабаритных деталей, резьба от M2 до M60 нарезается с высокой технологической надёжностью. Сверление, зенкование, развёртывание и нарезание резьбы выполняются в стали, Hardox, нержавеющей стали и мелкозернистой конструкционной стали, в том числе для высокопрочных материалов с подобранными режимами резания. Документация качества и сертификаты на материалы по DIN EN ISO 9001:2015 доступны для всех типов заказов. Контрактное производство без минимальных партий для отдельных деталей и малых серий. Предоставленные заказчиком детали сверлятся и нарезаются резьбой по запросу. Короткий переход к сварке, обработке и обработке поверхности на том же предприятии.
Сверление и нарезание резьбы на Bock – ваши преимущества
Bock Maschinenbau предлагает сверление и нарезание резьбы как интегрированную часть контрактного производства:
- Сверление до Ø 90 мм
- Сверление, зенкование и развёртывание – максимальный диаметр сверления на радиально-сверлильных станках.
- Резьба до M60
- Механическое нарезание резьбы от точной механики до крупной резьбы.
- Вылет до 3 000 мм
- Отверстия даже глубоко внутри крупногабаритных деталей – без переустановки.
- Hardox и специальные стали
- Износостойкие и высокопрочные стали обрабатываются с подобранными режимами резания.
- Без минимальных партий
- Отдельные детали, прототипы и серийные детали изготавливаются в равной мере.
- DIN EN ISO 9001:2015
- Система менеджмента качества с документированной прослеживаемостью материала.
Машиностроительные и металлоконструкционные предприятия из округа Ostalbkreis, региона Штутгарта и региона DACH передают нам сверлильные, зенковочные и резьбонарезные работы на крупных деталях — радиальное сверление с вылетом до 3 000 мм в Lorch.
Частые вопросы о сверлении и нарезании резьбы
До какого диаметра выполняется сверление и до какого размера нарезается резьба?
Сверление выполняется до Ø 90 мм, включая зенкование и развёртывание; резьба нарезается механически от M2 до M60. Резьбонарезной автомат Gamor RHG-3BR охватывает диапазон от M2 до M48, резьбу большего размера до M60 выполняют радиально-сверлильные станки Raboma 12UH 3000 и Invema FR 65.
Какой вылет и какую высоту детали обеспечивают радиально-сверлильные станки?
Raboma 12UH 3000 обеспечивает вылет 3 000 мм при расстоянии шпиндель–стол до 1 605 мм, Invema FR 65 – расстояние шпиндель–стол до 1 740 мм при вылете 2 000 мм. Свободно поворотный сверлильный рукав позиционирует шпиндель над заготовкой, так что группы отверстий выполняются даже глубоко внутри крупногабаритных деталей без переустановки.
По какому принципу решается, выполняется ли сверление на радиально-сверлильном или на расточном станке?
Портальные фрезерные и расточной станки берут на себя тяжёлые задачи резания; радиально-сверлильные станки обеспечивают гибкое выполнение отдельных отверстий, групп отверстий и резьбы на сварных узлах и крупных деталях. Диаметр сверления, глубина сверления и размер резьбы проверяются по каждому проекту на основе чертежа.
Возможны ли сверление и нарезание резьбы в Hardox, нержавеющей стали и мелкозернистой конструкционной стали?
Да. Сверление, зенкование, развёртывание и нарезание резьбы выполняются в стали, Hardox, нержавеющей стали и мелкозернистой конструкционной стали; износостойкие и высокопрочные стали обрабатываются с подобранными режимами резания.
Выполняются ли сверление и нарезание резьбы на предоставленных заказчиком деталях?
Да. Предоставленные заказчиком детали сверлятся и нарезаются резьбой по запросу, так же как выполняются доработка и сверление на покупных деталях – от отдельной детали до серии.
Контакт
Запросить сверление и нарезание резьбы
Пришлите нам ваш чертёж с расположением отверстий, диаметрами, размерами резьбы и материалом. Мы проверим осуществимость и подготовим коммерческое предложение.
