Горизонтально-расточный станок – CNC-расточная обработка крупногабаритных деталей | Контрактное производство Lorch
Три CNC-горизонтально-расточных станка TOS-Varnsdorf WHN 13 с поворотным столом – сверление, фрезерование, растачивание и нарезание резьбы крупных заготовок за одну установку, как контрактное производство в Lorch без минимальных партий.
Перемещение X 3 500 мм
Перемещения X 3 500 · Y 2 500 · Z 1 200 мм – большая рабочая зона для длинных отверстий и далеко разнесённых позиций обработки.
Расточной шпиндель Ø 130 мм
Мощный шпиндель Ø 130 мм для сверления, растачивания и фрезерования – в том числе при глубоких отверстиях и больших объёмах снятия материала.
Поворотный стол 360°
Встроенный поворотный стол – обработка нескольких сторон за одну установку, без переустановки и без погрешностей расположения.
3 расточных станка параллельно
Три одинаковых TOS-Varnsdorf WHN 13 CNC – высокая мощность, короткое время прохождения и надёжность для соблюдения сроков.
Крановое перемещение до 50 т
Крановая система 2×25 т и цеховая инфраструктура для безопасного перемещения крупноформатных заготовок.
Сталь · Hardox · нержавеющая сталь
Конструкционная сталь, мелкозернистая сталь до S1100, Hardox 400/500 и нержавеющая сталь 1.4301/1.4571 – обработка по чертежу.
Горизонтально-расточный станок – что обеспечивает расточная обработка

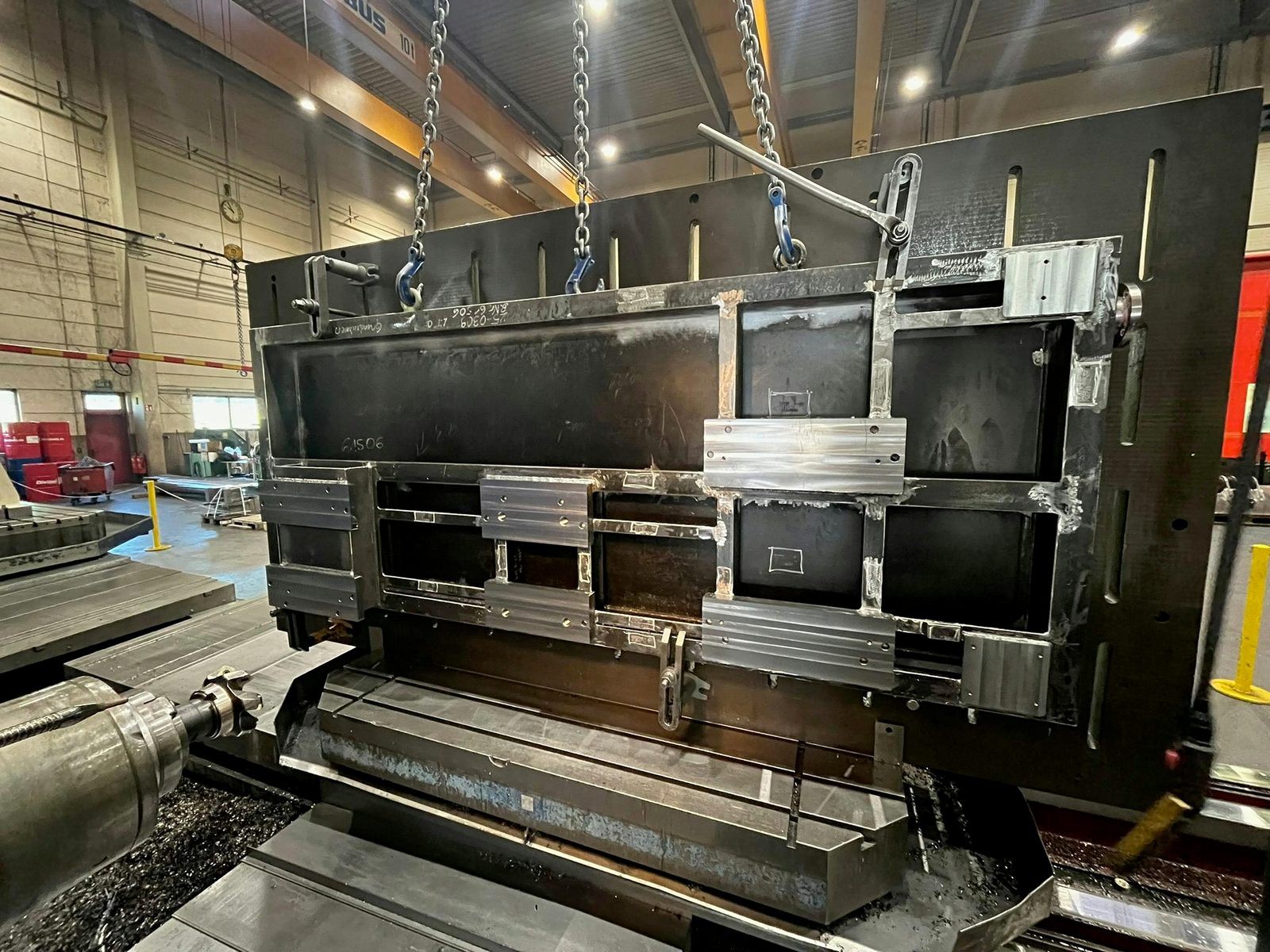

Горизонтально-расточный станок обрабатывает заготовки с горизонтально расположенным расточным шпинделем. Три CNC-расточных станка TOS-Varnsdorf WHN 13 объединяют сверление, фрезерование, растачивание, подрезку торцов и нарезание резьбы в одной машине – идеально для деталей с точными отверстиями, посадочными отверстиями и привязками расположения на больших расстояниях.

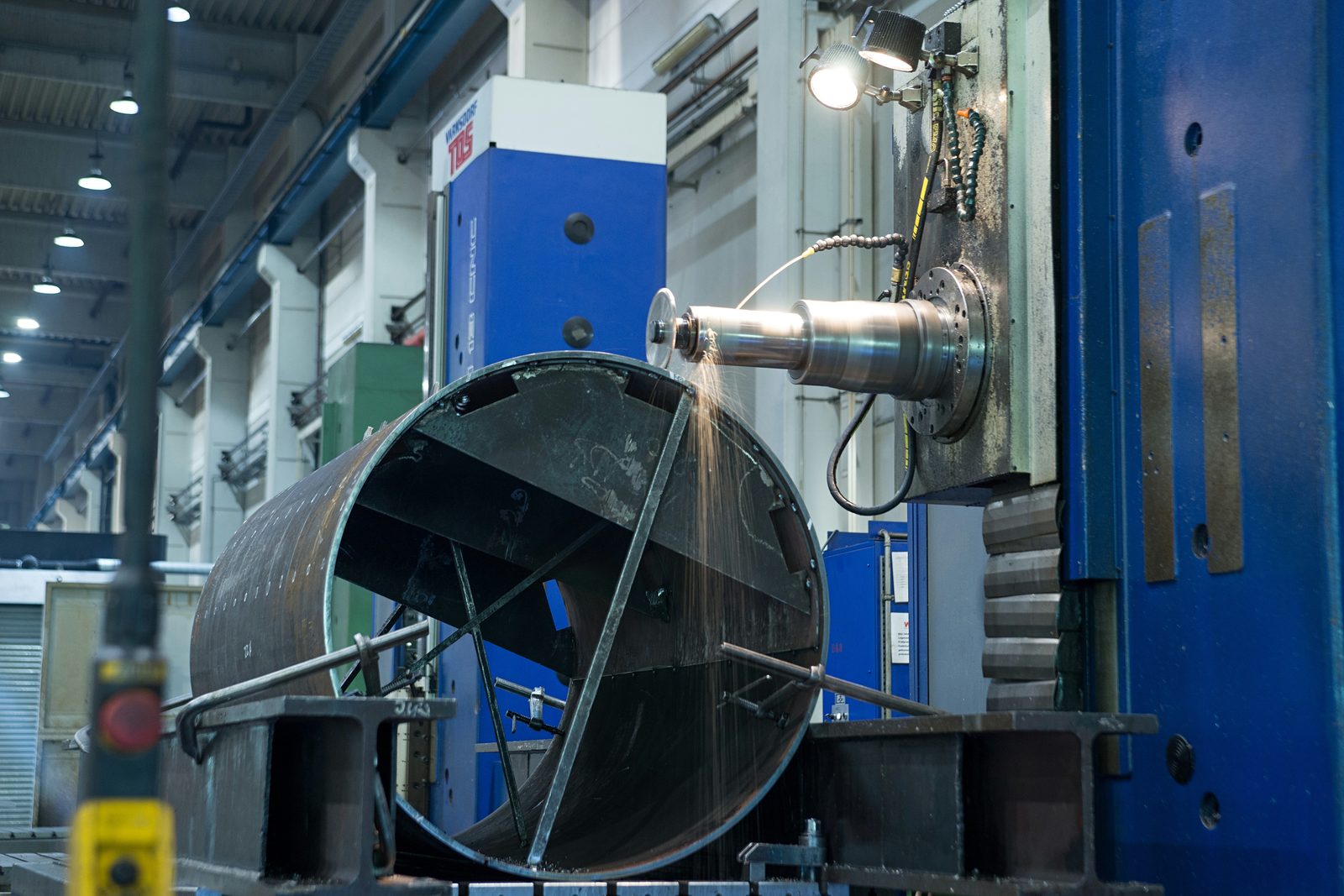

Мощный расточной шпиндель Ø 130 мм и перемещения 3 500 × 2 500 × 1 200 мм открывают просторную рабочую зону. В сочетании с поворотным столом несколько сторон заготовки обрабатываются за одну установку – это минимизирует погрешности переустановки и обеспечивает узкие допуски расположения между отверстиями и поверхностями.
Три одинаковых станка означают реальную мощность: параллельное изготовление нескольких заказов, короткое время прохождения и надёжность для проектов с жёсткими сроками. Программирование выполняется по данным CAD или размерам чертежа – единичные детали, прототипы и малые серии в равной мере, как контрактное производство без минимальных партий.
Парк станков на Bock выстроен стратегически: оборудование и инструменты подобраны так, что можно обработать практически любую деталь и наилучшим образом индивидуально выполнить любое требование заказчика. Какой станок обрабатывает Вашу деталь, определяем мы по Вашей спецификации – это распределение является частью нашего производственного ноу-хау и полностью снимает с Вас задачу выбора.
После расточной обработки детали могут напрямую передаваться на сварку, пескоструйную обработку и окраску – всё на одном производственном предприятии в Lorch. Внешняя логистика между этапами обработки исключается, что заметно сокращает время прохождения и общие затраты.
Данные станка – TOS-Varnsdorf WHN 13 CNC
Основные данные трёх одинаковых CNC-горизонтально-расточных станков в контрактном производстве на Bock:
| Параметр | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Количество станков | 3 (параллельная мощность, одинаковые) |
| Диаметр расточного шпинделя | Ø 130 мм |
| Перемещение X (поперечное) | 3 500 мм |
| Перемещение Y (вертикальное) | 2 500 мм |
| Перемещение Z (продольное) | 1 200 мм |
| Поворотный стол | Поворот 360° – обработка нескольких сторон за одну установку |

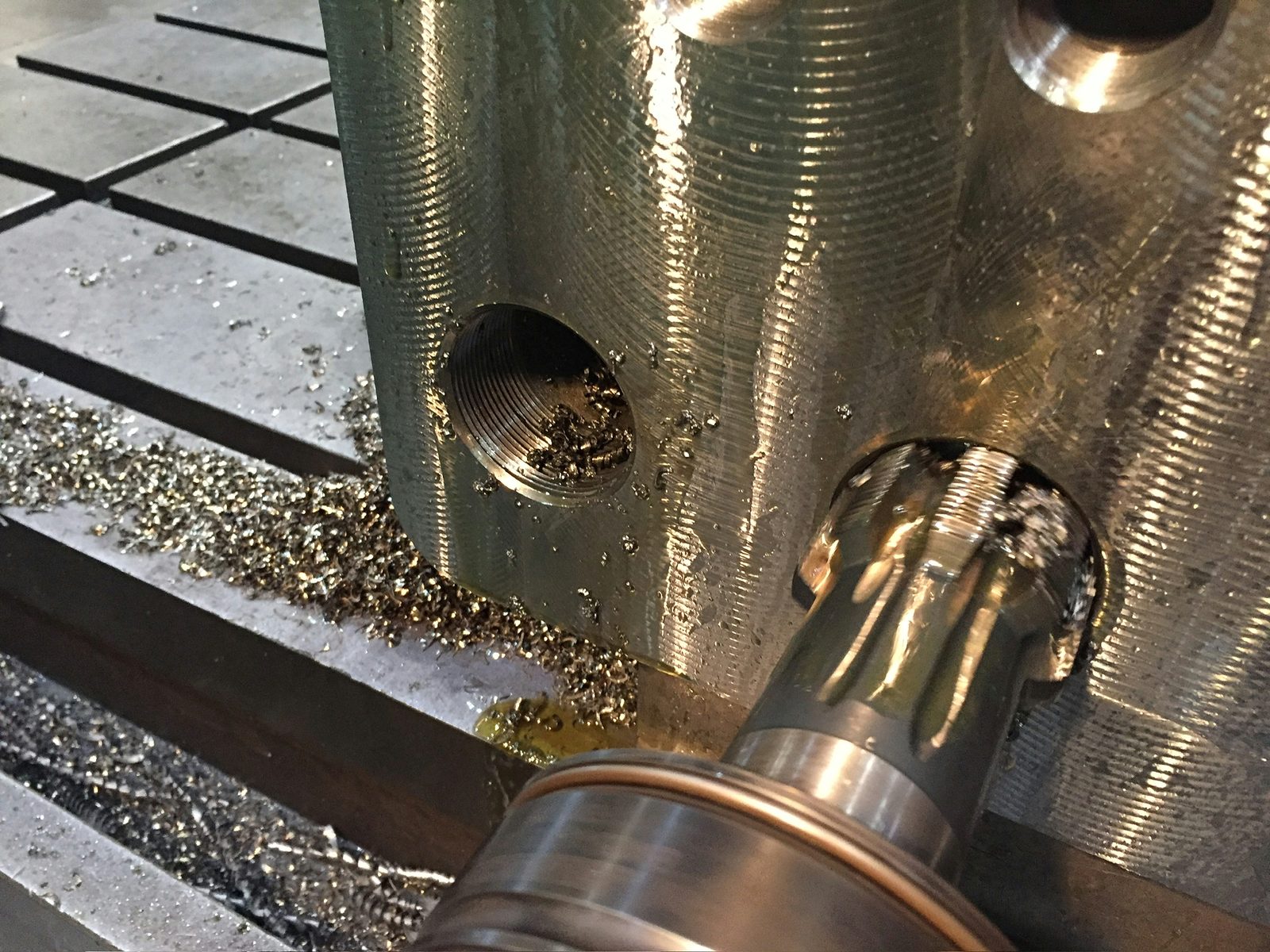

| Виды обработки | Сверление · Фрезерование · Растачивание · Подрезка торцов · Нарезание резьбы |
| Система ЧПУ | Heidenhain iTNC 530 |
Указанные перемещения относятся к станкам на заводе в Lorch. Какой станок обрабатывает Вашу деталь, мы распределяем в соответствии с Вашими требованиями. Конкретную осуществимость и допуски мы проверяем под конкретный проект по Вашему чертежу.
Типичные области применения расточной обработки
Горизонтально-расточные станки на Bock применяются для:
- Корпуса, опорные стойки и консоли с точными посадочными отверстиями
- Сварные узлы с соосными отверстиями и отверстиями под подшипники
- Опорные плиты, рамы и траверсы с картами отверстий на больших расстояниях
- Детали для машиностроения установок, транспортного и специального машиностроения
- Предварительно обработанные заготовки как стадия изготовления для сварных конструкций
Обработанные детали могут свариваться, подвергаться пескоструйной обработке и окрашиваться на том же предприятии. Для особо длинных или крупноформатных деталей дополнительно доступны портально-фрезерные станки и станки с подвижной стойкой с перемещением до 26 000 мм – Вы получаете весь спектр обработки резанием и изготовления из одних рук, без внешней логистики между этапами обработки. Документация по качеству и протоколы измерений согласно DIN EN ISO 9001:2015 доступны стандартно.
Материалы для расточной обработки
Bock применяет преимущественно европейские качественные стали:
- Конструкционная сталь S235, S355
- Мелкозернистая конструкционная сталь до S1100 – высокопрочная, пригодная для сварки
- Hardox 400 / 500 – износостойкая сталь
- Нержавеющая сталь 1.4301, 1.4571 – коррозионностойкая
- Специальные стали по чертежу и требованиям заказчика
Сертификаты на материалы предоставляются по запросу или согласно требованиям проекта.
Обзор услуг контрактного производства и металлоконструкций →
Расточная обработка на Bock – Ваши преимущества
Bock Maschinenbau эксплуатирует горизонтально-расточные станки как часть полного производственного процесса:
- 3 расточных станка параллельно
- Три одинаковых TOS-Varnsdorf WHN 13 CNC – мощность, короткое время прохождения и надёжность.
- Поворотный стол 360°
- Обработка нескольких сторон за одну установку – без погрешностей переустановки, с узкими допусками расположения.
- Крановое перемещение до 50 т
- Кран 2×25 т и цеховая инфраструктура для крупноформатных заготовок.
- Контрактное производство без минимальных партий
- Единичные детали, прототипы и серийные детали изготавливаются в равной мере по чертежу.
- DIN EN ISO 9001:2015
- Система менеджмента качества с документированным учётом материалов и полной прослеживаемостью.
- Арсенал инструмента, накопленный за десятилетия

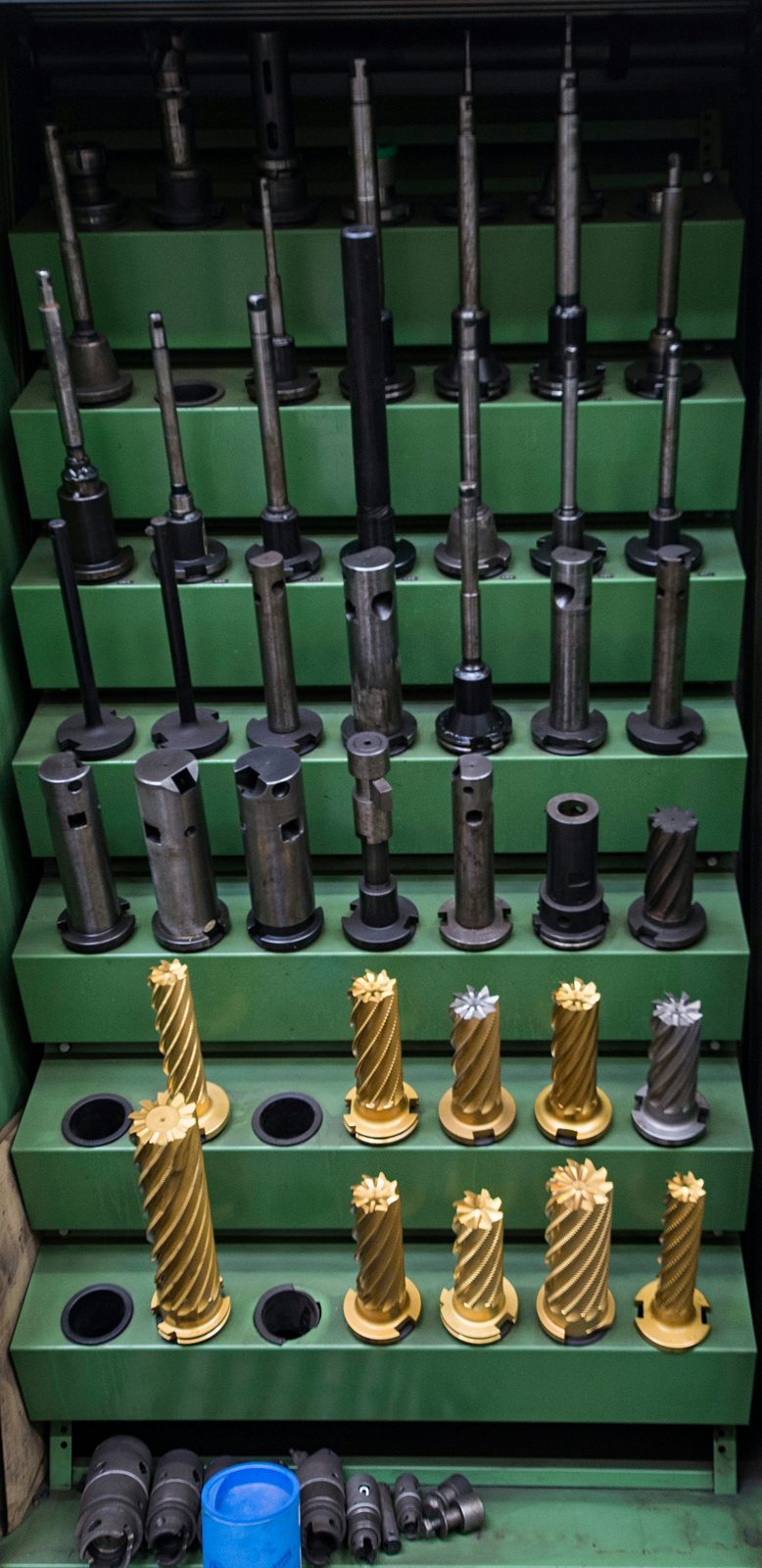

- Выросший за годы парк специального инструмента и оснастки – длинные расточные и растачивающие штанги, специальные свёрла и резьбонарезной инструмент для глубоких отверстий и расточенных посадочных отверстий под подшипники.
- Расточные работы для региона
- Растачивание и обработка на расточных станках для производителей инструмента, оснастки и машин из региона Штутгарта и всего региона DACH — надёжно из Lorch.
Частые вопросы о расточной обработке
Что такое горизонтально-расточный станок?
Горизонтально-расточный станок обрабатывает заготовки с горизонтально расположенным расточным шпинделем. Он объединяет сверление, растачивание, фрезерование, подрезку торцов и нарезание резьбы в одной машине – идеально для точных отверстий и привязок расположения на крупных деталях.
Насколько крупными могут быть детали?
Перемещения TOS-Varnsdorf WHN 13 CNC составляют X 3 500 · Y 2 500 · Z 1 200 мм. Какой станок обрабатывает Вашу деталь, мы согласуем с Вашими требованиями – для особо длинных или крупноформатных деталей дополнительно доступны портально-фрезерные станки и станки с подвижной стойкой с перемещением до 26 000 мм. Так каждая деталь находит подходящее оборудование.
Какие материалы обрабатываются?
Конструкционная сталь S235/S355, мелкозернистая конструкционная сталь до S1100, Hardox 400/500, а также нержавеющая сталь 1.4301/1.4571 и специальные стали по чертежу. Сертификаты на материалы мы предоставляем под конкретный проект.
Изготавливаете ли Вы также единичные детали?
Да. Расточная обработка выполняется как контрактное производство без минимальных партий – единичные детали, прототипы и малые серии в равной мере, программирование по данным CAD или размерам чертежа.
Могут ли детали проходить дальнейшую обработку у Вас?
Да. После расточной обработки следуют сварка, пескоструйная обработка и окраска на том же предприятии в Lorch – комплектное изготовление из одних рук без внешней логистики.
Контакт
Ваш проект — напрямую из региона
Отправьте нам запрос на контрактное производство, металлоконструкции или специальное машиностроение — мы свяжемся с вами в ближайшее время.
Запросить расточную обработку
Пришлите нам Ваш чертёж, материал, размеры и количество. Мы проверим осуществимость и подготовим предложение под конкретный проект.
