Виброобработка и снятие напряжений вибрацией — услуга в Lorch
Снятие остаточных напряжений в сварных конструкциях и стальных деталях — виброобработка (VSR) как быстрая и экономичная альтернатива отжигу для снятия напряжений, без ограничений по размеру.
Способ без нагрева
VSR снимает остаточные напряжения чисто механически — без печи, окалины и термического коробления.
Экономичная альтернатива
Существенно более низкие затраты и более короткий производственный цикл, чем при отжиге в печи.
Без ограничений по размеру
Независимо от вместимости печи — в том числе для негабаритных конструкций.
Улучшенная стабильность формы
Снижает обусловленные напряжениями отклонения размеров при последующей механической обработке.
DIN EN ISO 9001:2015
Система менеджмента качества с документированными протоколами обработки.
Виброобработка — метод и применение

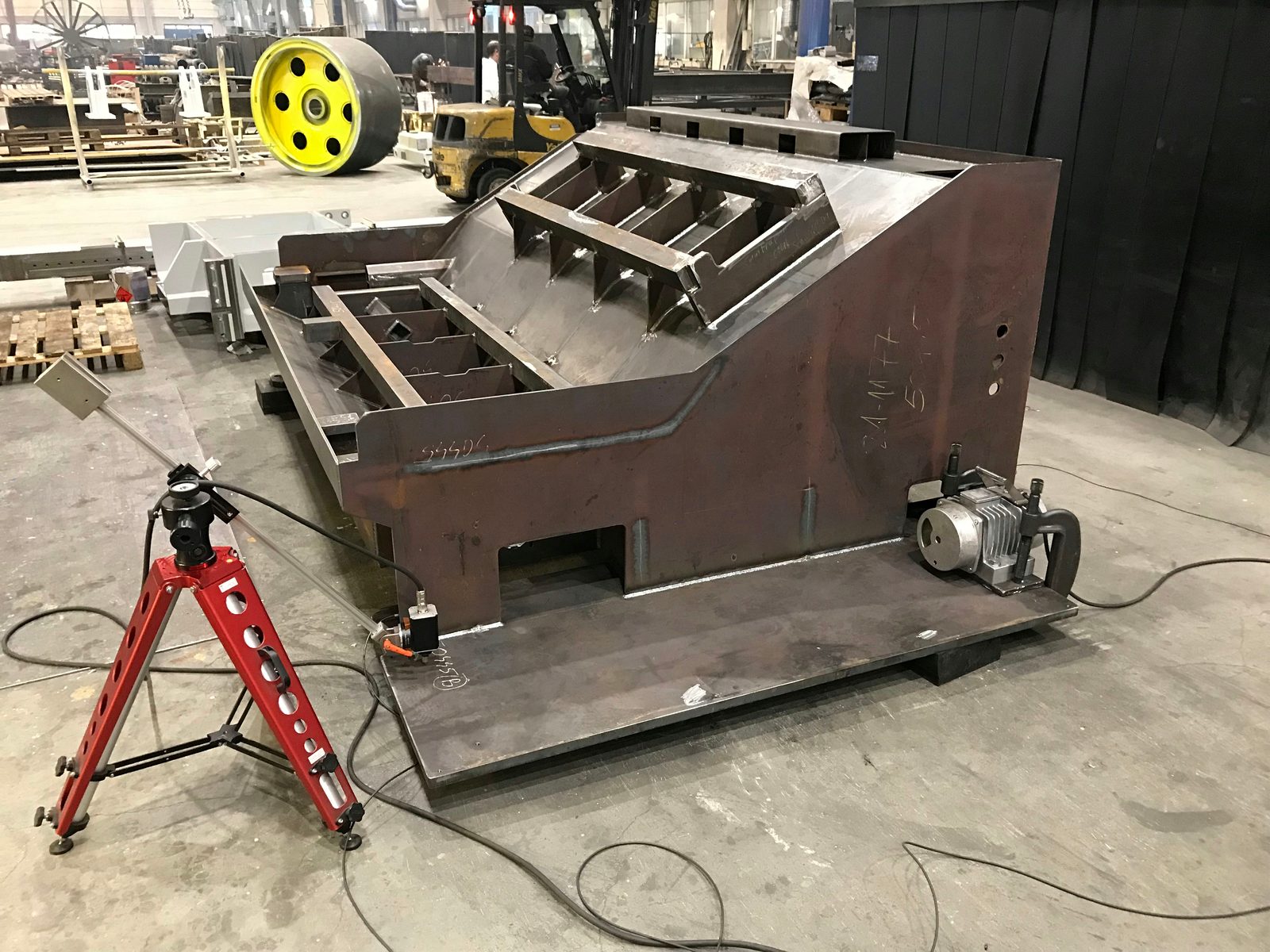

Виброобработка использует резонансные колебания для перераспределения остаточных напряжений в сварных конструкциях. Заготовка обрабатывается в течение заданного времени на резонансной частоте с контролируемой амплитудой колебаний. Это снижает пиковые напряжения без термического коробления или окалинообразования.
VSR особенно подходит для крупных сварных конструкций, которые не помещаются в печь, или там, где термообработка приводила бы к отклонениям размеров. Обработка может выполняться на месте эксплуатации или на заводе — с минимальными затратами на перемещение тяжёлых деталей.
Цель VSR-обработки — улучшенная стабильность формы и меньшее коробление при последующей механической обработке.
VSR особенно экономична для крупноформатных сварных конструкций, которые из-за своих размеров не могут подвергаться термообработке в печах. Метод работает независимо от размера детали и материала — применим для стали, Hardox, нержавеющей стали и мелкозернистой конструкционной стали.
Процесс VSR полностью документируется: частотно-амплитудные диаграммы показывают ход резонанса во время обработки. Документация служит подтверждением процесса для заказчиков или контролирующих органов.
VSR доступна в Bock как контрактная услуга — в том числе для предоставленных заказчиком деталей стороннего изготовления. Детали, изготовленные в Lorch, после сварки сразу интегрируются в процесс VSR, прежде чем начнётся механическая обработка или окончательная сборка.
Виброобработка позволяет существенно снизить производственные затраты по сравнению с отжигом для снятия напряжений в печи. Короткое время обработки, отсутствие окалины и возможность обработки на собственном предприятии ощутимо снижают затраты и логистические расходы.
Подходящие детали для виброобработки
VSR подходит для сварных конструкций и стальных деталей:
- Тяжёлые сварные рамы и базовые конструкции
- Станины и рамы прессов для машиностроения
- Крупные фланцы, кольца и балочные конструкции
- Детали, подвергаемые после сварки прецизионной механической обработке
- Конструкции, для которых отжиг в печи невозможен из-за габаритов
VSR доступна как самостоятельная услуга или в сочетании с собственным сварочным и механообрабатывающим производством.
Типичные области применения
Виброобработка применяется в различных отраслях:
- Конструкции кранов и подъёмных механизмов
- Ходовые части транспортных средств и прицепов
- Промышленные каркасы и несущие конструкции
- Рамы крупных прессов и конструкции оснастки
- Предварительная обработка перед прецизионной механической обработкой сварных деталей
Детали со снятыми вибрацией напряжениями могут сразу обрабатываться в прецизионной ЧПУ-обработке на том же предприятии. Прямая передача после VSR-обработки без внешней логистики — ключевое преимущество интегрированного производства в Lorch. VSR особенно подходит для сварных конструкций и тяжёлых стальных деталей, для которых обработка в печи из-за размеров логистически или экономически нецелесообразна. Подтверждение снятия напряжений документируется частотно-амплитудными протоколами и может предоставляться как подтверждение качества заказчикам или контролирующим органам. Контрактная услуга доступна также для предоставленных заказчиком деталей.
Виброобработка в Bock — ваши преимущества
Bock Maschinenbau предлагает виброобработку как интегрированный этап производственного процесса и процесса обеспечения качества:
- Печь не требуется
- VSR работает без термообработки — нет окалины, нет термического коробления.
- Экономичная альтернатива
- Существенно более низкие затраты и более короткий производственный цикл, чем при отжиге для снятия напряжений.
- Подходит для крупногабаритных деталей
- Нет ограничений по размеру из-за вместимости печи — в том числе для негабаритных конструкций.
- Улучшенная стабильность формы
- Снижает риск отклонений размеров, обусловленных напряжениями, при последующей механической обработке.
- DIN EN ISO 9001:2015
- Система менеджмента качества с документированными протоколами обработки.
Сварочные и металлоконструкционные предприятия из округа Ostalbkreis, региона Штутгарта и региона DACH заказывают у нас в Lorch вибрационное снятие напряжений своих узлов — без долгой транспортировки к отжиговой печи.
Частые вопросы о виброобработке
Что такое виброобработка (вибрационное снятие напряжений)?
Виброобработка (VSR) – это метод, который механически снижает пиковые остаточные напряжения в сварных конструкциях с помощью резонансных колебаний, без нагрева. Заготовка в течение заданного времени возбуждается на своей резонансной частоте с контролируемой амплитудой; термическое коробление и окалинообразование при этом не возникают.
Для каких деталей подходит виброобработка?
Виброобработка подходит для крупных сварных конструкций, которые не помещаются в печь или у которых термообработка приводила бы к отклонениям размеров, – например, сварных рам, станин машин, рам прессов, крупных фланцев, колец и балочных конструкций. Метод применим для стали, Hardox, нержавеющей стали и мелкозернистой конструкционной стали.
Как документируется виброобработка?
Каждая обработка VSR протоколируется: частотно-амплитудные диаграммы фиксируют смещение резонанса во время обработки. Протоколы могут предъявляться заказчикам или контролирующим органам как подтверждение процесса.
На каком этапе производственного процесса выполняется виброобработка?
После сварки и перед механической обработкой или окончательной сборкой. Детали, изготовленные в Lorch, сразу после сварки интегрируются в процесс VSR и затем прецизионно обрабатываются на том же предприятии. Цель – меньшая деформация при последующем снятии материала.
Предлагается ли виброобработка также для деталей стороннего изготовления?
Да. Виброобработка доступна в Bock как контрактная услуга также для предоставленных заказчиком деталей стороннего изготовления – как самостоятельная услуга или в сочетании с собственным сварочным и механообрабатывающим производством.
Контакт
Запросить виброобработку
Укажите нам размеры, массу, материал и следующую операцию обработки. Мы снимаем напряжения как в давальческих деталях стороннего изготовления, так и в сварных конструкциях собственного производства.
