Толстостенные обечайки резервуаров
Вальцовка толстостенных листов в точную по размерам цилиндрическую обечайку
Sertom · Листогибочная вальцовочная машина
Обечайка корпуса из P355GH для сосуда под давлением
Контрактное производство установок, аппаратов и резервуаров: сосуды под давлением по AD 2000
Bock Maschinenbau в Lorch, регион Штутгарта, — ваш контрактный производитель для строительства установок, аппаратов и резервуаров: обечайки, компоненты теплообменников, секции вращающихся трубчатых печей и сосуды под давлением по AD 2000 HP 0 — сварка по DIN EN 1090-2 EXC3 и EN ISO 3834-2, из стали для сосудов под давлением P355GH до нержавеющей стали.
AD 2000 HP 0
Квалификация изготовителя сосудов под давлением под надзором GSI SLV — включая сертификат качества 3.1 по EN 10204.
EN ISO 3834-2
Аттестованные сварщики и квалифицированные процессы — сварка под флюсом, MAG и WIG для плотных, стойких к давлению кольцевых и продольных швов.
Ø до 8 000 мм
Обечайки, корпуса и конусы, вальцованные до Ø 8 000 мм, из листа толщиной до 120 мм.
до 50 т
Крупные аппараты массой до 50 т и длиной до 26 м — перемещение крановой системой 25 т.
40+ марок материалов
P265GH, P355GH, 16Mo3, нержавеющая сталь и дуплекс — марки, пригодные для сосудов под давлением, каждая партия с сертификатом качества 3.1.
Поставщик для строительства установок и аппаратов
Контрактное производство для строительства установок и аппаратов требует деталей, которые плотны, стойки к давлению и надолго сохраняют точность размеров: резервуары находятся под внутренним давлением и температурой, вращающиеся трубы и барабаны вращаются в непрерывном режиме, теплообменники должны годами оставаться плотными. Как сертифицированное сварочное предприятие мы изготавливаем такие узлы по вашему чертежу — из стали для сосудов под давлением, нержавеющей и мелкозернистой стали, с расчётом на плотность, плавность вращения и полную прослеживаемость.
Производственная цепочка полностью находится под одной крышей в Lorch: газокислородная резка на 20 × 3,5 м до 200 мм, вальцовка до Ø 8 000 мм, сварка под флюсом, MAG и WIG, карусельная обработка до Ø 4 800 мм, ЧПУ-обработка крупногабаритных деталей до 26 м, а также пескоструйная обработка Sa 2,5 и промышленная окраска по EN ISO 12944. Это сокращает сроки прохождения заказа и устраняет стыки между несколькими поставщиками.
Кольцевые и продольные швы на обечайках и корпусах мы предпочтительно выполняем сваркой под флюсом — с высокой производительностью наплавки и равномерным, документированным качеством шва для соединений, работающих под давлением.
Типовые детали для строительства установок и аппаратов
По вашему чертежу мы изготавливаем, в частности:
Обечайки и корпуса резервуаров
Толстостенный лист, вальцованный в точную по размерам цилиндрическую обечайку — как отдельная обечайка или сваренная в корпус резервуара, до Ø 8 000 мм.
до Ø 8 000 мм · лист до 120 мм · трёхвалковая гибка
Узнать больше
Сосуды под давлением и резервуары
Сосуды под давлением по AD 2000 HP 0 из P265GH и P355GH — с кольцевыми и продольными швами, сваренными под флюсом, и сертификатом качества 3.1.
AD 2000 HP 0 · P355GH · сертификат качества 3.1
Узнать больше
Компоненты теплообменников
Трубные решётки, корпуса и узлы аппаратов для теплообменников — из нержавеющей стали CrNi, с отверстиями и плоской обработкой на участке ЧПУ-обработки крупногабаритных деталей.
Трубные решётки · нержавеющая сталь CrNi · ЧПУ-обработка
Узнать больше

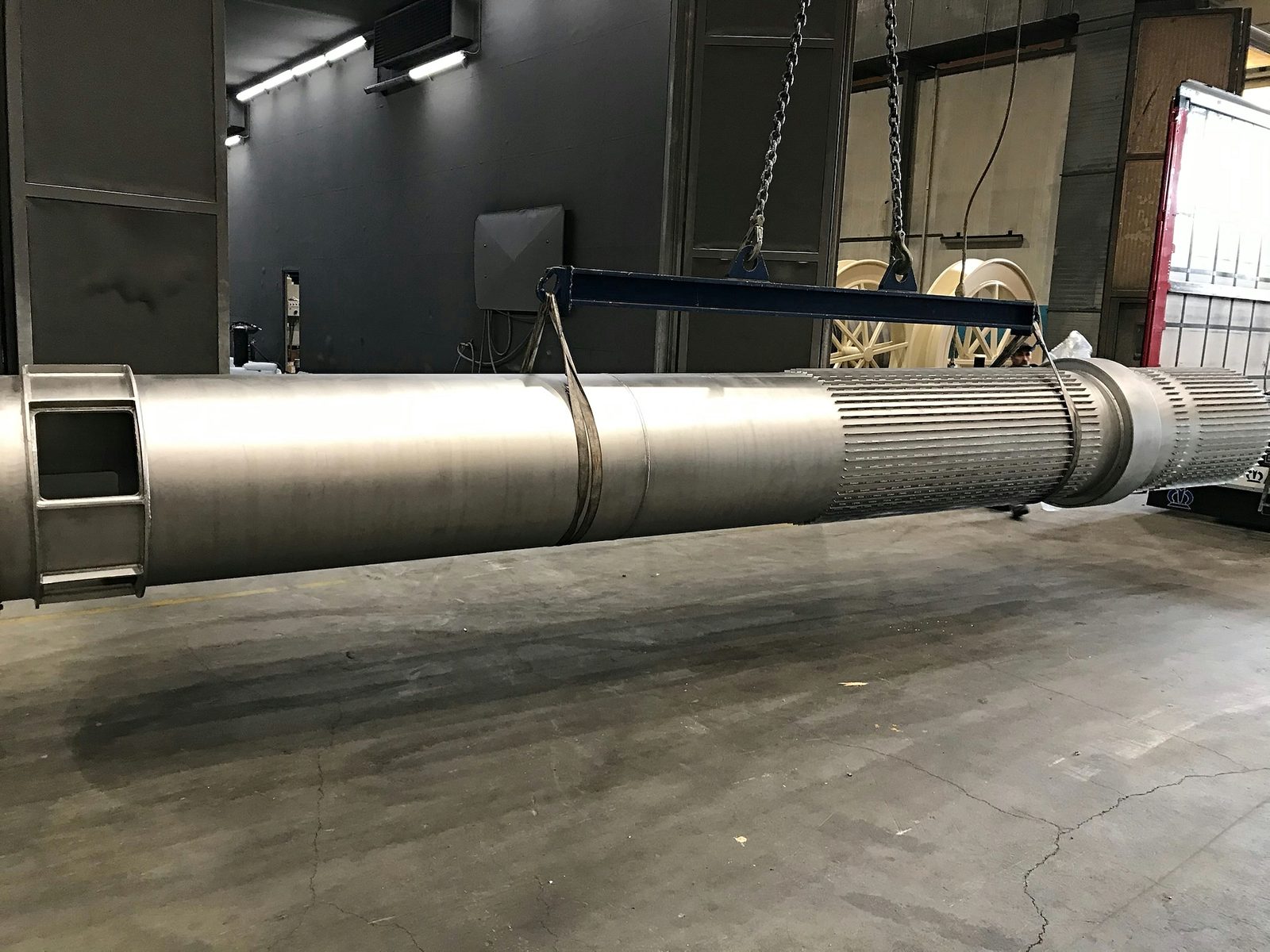

Секции вращающихся трубчатых печей и вращающиеся трубы
Длинные корпуса труб как тела вращения — вальцованные, сваренные кольцевыми швами и проточенные на карусельном станке для плавного вращения.
кольцевая сварка · до 50 т · карусельная обработка
Узнать больше
Барабанные сушилки и барабанные охладители
Вращающиеся барабаны для сушки и охлаждения сыпучих материалов — как полностью сваренный и собранный крупный узел.
Техника сыпучих материалов · крупный узел · монтаж
Узнать больше
Корпуса аппаратов и фланцевые узлы
Цилиндрические корпуса с фланцем для техники установок и вытяжной техники — пескоструйная обработка Sa 2,5, покрытие до класса антикоррозийной защиты C5-M.
Фланцевые узлы · Sa 2,5 · до C5-M
Узнать больше
Другие узлы аппаратов и резервуаров мы изготавливаем по чертежу — от единичной детали до собранного крупного узла.
Материалы для давления, температуры и коррозии
В аппарато- и резервуаростроении материал определяет допуск: для деталей, работающих под давлением, мы обрабатываем жаропрочные стали для сосудов под давлением, такие как P265GH, P355GH, 16Mo3 и 13CrMo4-5, для коррозионных сред — нержавеющие стали от 1.4301 до 1.4571, а также дуплекс 1.4462. К этому добавляются конструкционная сталь S235/S355 и мелкозернистая сталь до S1100 для несущих конструкций — всего более 40 марок.
Каждая партия прослеживается через сертификат качества 3.1 по EN 10204. Отсутствующие или отличающиеся сертификаты на материал мы восполняем свидетельством о переклеймении — по полномочиям от GSI SLV München. Так документация на материалы остаётся полной по всему узлу, от раскроя листа до окончательной приёмки.
Обрабатываемые материалы
Вальцовка и гибка на валках
Потребность встречает станок: вальцовка обечаек, корпусов и конусов
Четыре вальцовочных станка охватывают спектр от тонкостенного корпуса из нержавеющей стали до толстостенной обечайки сосуда под давлением — кольцевой шов мы свариваем сразу после этого собственными силами.
Корпуса аппаратов из нержавеющей стали
Вальцовка листа из нержавеющей стали CrNi в цилиндрический корпус
Davi 20485 · Листогибочная вальцовочная машина
Корпус аппарата из 1.4571
Конусы и секции резервуаров
Конические и цилиндрические формы трёхвалковой гибкой
SMT-Pullmax Kumla · Листогибочная вальцовочная машина
Конус для бункера сыпучих материалов
Обечайки труб для вращающихся труб
Вальцовка длинных секций труб для вращающихся установок
Wilhelmsburger DWV · Листогибочная вальцовочная машина
Секция вращающейся трубчатой печи
Качество и контроль в аппаратостроении
Несущие стальные узлы установок мы изготавливаем по DIN EN 1090-2 EXC3, свариваем по EN ISO 3834-2 аттестованными сварщиками и по квалифицированным процессам. Для сосудов под давлением добавляется квалификация изготовителя AD 2000 HP 0 — под надзором GSI SLV.
Неразрушающий контроль собственными силами
Швам, работающим под давлением, нужно подтверждение контроля. Наши специалисты квалифицированы по DIN EN ISO 9712 на уровень 2:
- Визуальный контроль (VT), капиллярный контроль (PT) и магнитопорошковый контроль (MT) собственными специалистами уровня 2 — прямо на производстве в Lorch, без ожидания внешних сроков контроля.
- Ультразвуковой контроль (UT) выполняется под конкретный проект на нашем предприятии сертифицированным контрольным персоналом нашего партнёра по кооперации. Разрушающие испытания, такие как испытания на растяжение, мы координируем через аккредитованные партнёрские лаборатории.
Объём контроля и документацию мы определяем вместе с вами на каждый заказ — от отдельной проверки шва до полного плана контроля с сертификатом качества 3.1 по EN 10204.
Почему Bock как поставщик в строительстве установок и аппаратов
- AD 2000 HP 0
- Сосуды под давлением с квалификацией изготовителя под надзором GSI SLV — сварка из жаропрочной стали для сосудов под давлением, такой как P355GH.
- Тяжело и крупноформатно
- Аппараты до 50 т и 26 м, обечайки и корпуса вальцуются до Ø 8 000 мм — перемещение крановой системой 25 т.
- Всё под одной крышей
- Раскрой, вальцовка, сварка, механическая обработка, вибрационное снятие напряжений, пескоструйная обработка Sa 2,5 и покрытие по EN ISO 12944 — на 14 000 м² в Lorch.
- Полностью документировано
- Сертификат качества 3.1 по EN 10204 на каждую партию; отсутствующие сертификаты мы восполняем свидетельством о переклеймении по полномочиям от GSI SLV München.
- Опыт с 1963 года
- 63 лет контрактного производства для машино- и установкостроительных предприятий — с более чем 100 квалифицированными специалистами на площадке в Lorch, регион Штутгарта.
Частые вопросы — установки, аппараты и резервуары
Изготавливает ли Bock сосуды под давлением по AD 2000?
Да. Мы изготавливаем сосуды под давлением и аппараты по AD 2000 HP 0 — квалификации изготовителя сосудов под давлением под надзором GSI SLV — из жаропрочных сталей для сосудов под давлением, таких как P265GH, P355GH и 16Mo3, сварка по EN ISO 3834-2 и EN 1090-2 EXC3.
Что включает контрактное производство для строительства установок и аппаратов в Bock?
Полную цепочку по вашему чертежу: газокислородную резку, вальцовку, сварку под флюсом, MAG и WIG, ЧПУ-обработку крупногабаритных деталей и карусельную обработку, неразрушающий контроль, а также пескоструйную обработку и промышленную окраску — от отдельной обечайки до собранного крупного узла, такого как барабанная сушилка или секция вращающейся трубчатой печи.
Какие материалы Bock обрабатывает в аппарато- и резервуаростроении?
Стали для сосудов под давлением P265GH, P355GH, 16Mo3 и 13CrMo4-5, нержавеющие стали 1.4301 до 1.4571, дуплекс 1.4462, а также конструкционную сталь S235/S355 — более 40 марок, каждая с сертификатом качества 3.1 по EN 10204.
До какого размера Bock изготавливает резервуары и корпуса?
Корпуса, обечайки и конусы мы вальцуем до Ø 8 000 мм из листа толщиной до 120 мм; комплектные аппараты мы перемещаем до 50 т и 26 м длины крановой системой 25 т в Lorch.
Как проверяются и документируются сварные швы резервуаров и аппаратов?
Собственными специалистами уровня 2 по DIN EN ISO 9712 — визуальный контроль, капиллярный контроль и магнитопорошковый контроль непосредственно собственными силами. Ультразвуковой контроль выполняется на нашем предприятии сертифицированным контрольным персоналом нашего партнёра по кооперации. Объём контроля мы определяем на каждый заказ; документация включает протоколы контроля и сертификат качества 3.1 по EN 10204 на каждую партию.
Поставляет ли Bock установкостроительным предприятиям и за пределами региона Штутгарта?
Да. С площадки в Lorch, регион Штутгарта, мы поставляем установко- и аппаратостроительным предприятиям по всей Германии и в регионе DACH. Даже тяжёлые детали до 50 т мы отгружаем собственными силами — включая подготовку к негабаритным и тяжеловесным перевозкам.
Запросить обечайки, аппараты или сосуды под давлением
Пришлите нам чертёж и количество — мы проверим изготовление по AD 2000 HP 0 и EN 1090-2 EXC3 и ответим надёжным предложением.
Сертифицировано по DIN EN 1090-2 EXC3 · AD 2000 HP 0 · сертификат качества 3.1 по EN 10204.
