Газокислородная резка труб – мощная альтернатива трубному лазеру
Газокислородная ЧПУ-копировальная резка толстостенных труб, профилей и полых балок – с толщиной стенки до 50 мм. Конструкционная сталь, мелкозернистая конструкционная сталь (S460–S1100) и износостойкий лист, такой как Hardox. Там, где трубный лазер сдаётся, мы всё ещё работаем экономично.
до 50 мм
Макс. толщина стенки
Конструкционная сталь · мелкозернистая конструкционная сталь · износостойкий лист
Материалы

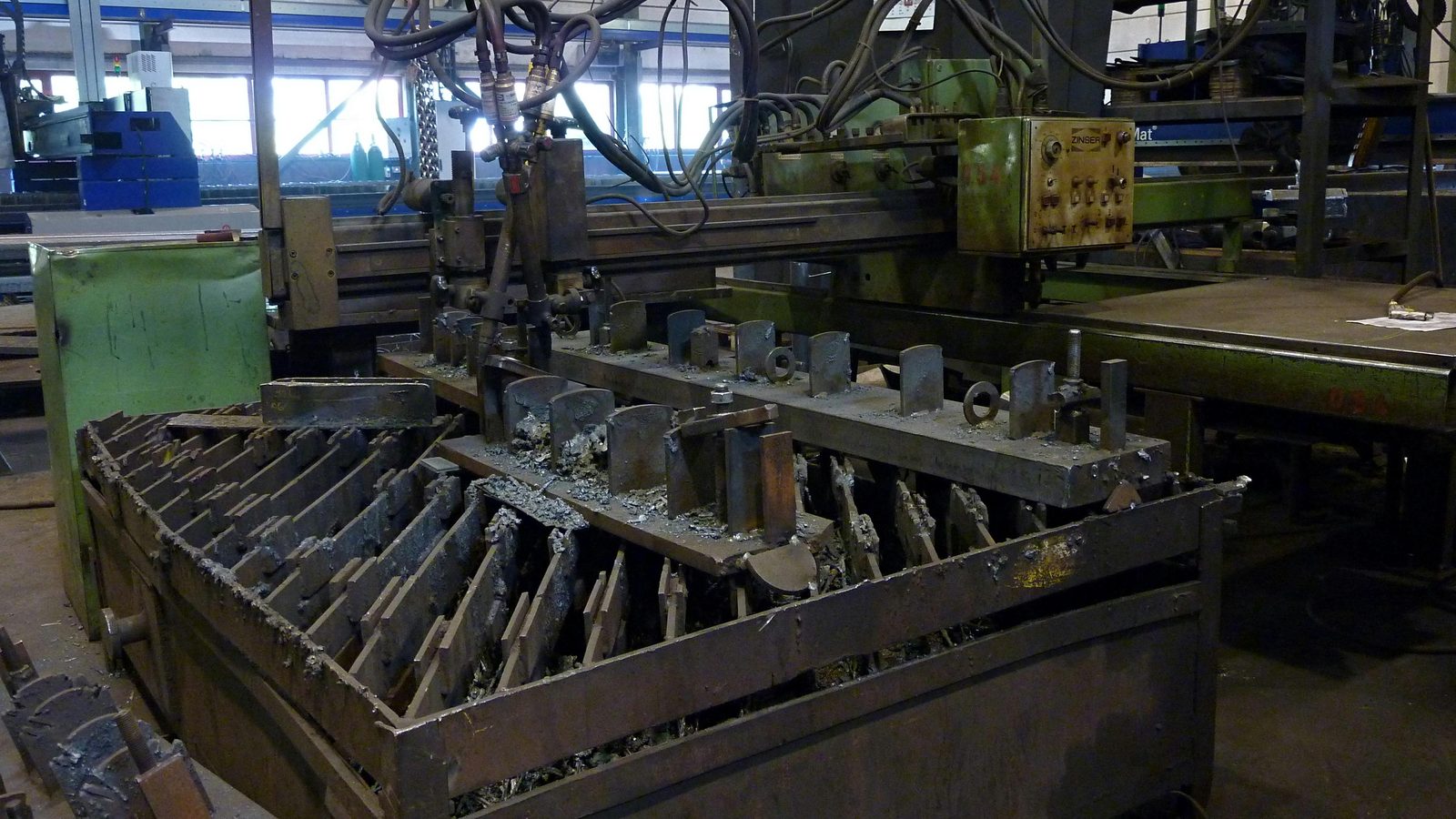

Копировальная газорезательная машина Zinser
Установка
2 500 × 1 200 мм
Формат зажима
Выбор технологии
Когда газокислородная резка труб – правильный выбор: толщина стенки, материал, размер партии
С определённых толщин стенки и материалов технология трубного лазера достигает своих пределов. Газокислородная резка тогда остаётся экономически и технически превосходящим решением.
- Толщина стенки свыше 30 мм
- Трубные лазеры работают, как правило, до примерно 25–30 мм. Наша газокислородная технология надёжно режет до 50 мм – без потерь в качестве кромки.
- Hardox, S460 или S690
- Износостойкий лист и высокопрочная мелкозернистая конструкционная сталь чувствительны к лазерному нагреву. Газокислородная резка создаёт более широкие, но термически более щадящие зоны нагрева.
- Приоритет цены при мелкой серии
- Никакой дорогой настройки лазерного программирования. Для 1–5 деталей зачастую значительно более выгодное решение – особенно для цилиндрических профилей со стандартной длиной.
Данные станка
| Станок | Толщина стенки | Формат |
|---|---|---|
| Zinser · Копировальная газорежущая машина | до 50 мм | 2 500 × 1 200 мм |
Технические детали
Технические возможности
Наша копировальная газорезательная машина Zinser с двумя резаками точно следует шаблону или ЧПУ-программе – в том числе для сложных трубных профилей с большими толщинами стенки.
| Параметр | Характеристика |
|---|---|
| Материалы | конструкционная сталь (S235/S355), мелкозернистая конструкционная сталь и высокопрочная конструкционная сталь (S460–S1100), износостойкий лист (Hardox) |
| Формы профилей | круглая труба, квадратная труба (SHS), прямоугольная труба (RHS), полые профили, I-балки (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Виды резов | резы под углом, вырезы, седловые резы, контурные резы |
Сильные стороны
Толстостенный рез там, где трубный лазер сдаётся
- До 50 мм толщины стенки
- далеко за пределами возможностей любого трубного лазера. Массивная сталь встречается со стабильностью процесса.
- Hardox и S690 не проблема
- высокопрочные и износостойкие стали, которые не под силу другим методам.
- Два резака одновременно
- симметричные резы и меньшее время цикла при серийном производстве.
- Воспроизводимое качество контура
- установка Zinser следует копировальной программе под управлением ЧПУ, рез за резом.
- Напрямую в сварочный процесс
- после реза далее к пескоструйной обработке, сварке и окраске – всё в Lorch.
- Трубы и балки для региона
- Металлоконструкционные предприятия и производители каркасов зданий из региона Штутгарта и региона DACH заказывают у нас в Lorch газовую резку толстостенных труб и вырезов в балках — для толщин стенок, превышающих возможности трубного лазера.
Сравнение технологий
Альтернатива трубному лазеру – прямое сравнение
Не каждой задаче нужен трубный лазер. Чем больше толщина стенки, тем больше преимущество газокислородной резки.
| Характеристика | Трубный лазер | 3D-плазма по трубе Bock Maschinenbau | Газокислородная резка труб Bock Maschinenbau |
|---|---|---|---|
| Макс. толщина стенки | ≤ 20 мм | до 30 мм | до 50 мм |
| Материалы | Сталь, нержавеющая сталь | Конструкционная сталь, нержавеющая сталь, мелкозернистая конструкционная сталь, износостойкий лист (Hardox) | Конструкционная сталь, мелкозернистая конструкционная сталь (S460–S1100), износостойкий лист (Hardox) |
| 3D-вырезы и вырезы в балках | Да | Да | Ограниченно |
| Резы под углом | Да | Да | Да |
| Скорость реза | Очень высокая | Высокая | Средняя |
| Экономичность | Дорого | Экономично | Выгодно |
| Отдельная деталь / мелкая серия | Ограниченно | Да | Да |
Отрасли и области применения
Типовые применения
Везде, где толщина стенки решает всё – и ни один трубный лазер в мире не может конкурировать.
Тяжёлые металлоконструкции
Массивные I-балки (IPB/HEB, IPE) и полые профили для мостостроения, крановых балок и фундаментных конструкций с экстремальными толщинами стенки и высокими требованиями к категориям сварки.
Специальное подземное строительство
Балки шпунтовых стен, компоненты обсадных труб и элементы грейферов из высокопрочной стали – изготовленные для тяжёлых условий эксплуатации.
Машиностроение и краностроение
Осевые трубы, сегменты стрел и фланцы поворотных кругов из Hardox – толстостенные, точные и сразу готовые к сварке.
Оффшор и машиностроение установок
Трубные отводы, ответвления и фланцевые элементы для систем сосудов под давлением и оффшорных конструкций по нормам.
Из производства
Газокислородный раскрой труб на практике
Раскрой труб и профилей
Толстостенные профили и балки сначала подготавливаются по длине распиловкой, а затем контурируются газокислородной резкой для трубного выреза.
Узнать больше

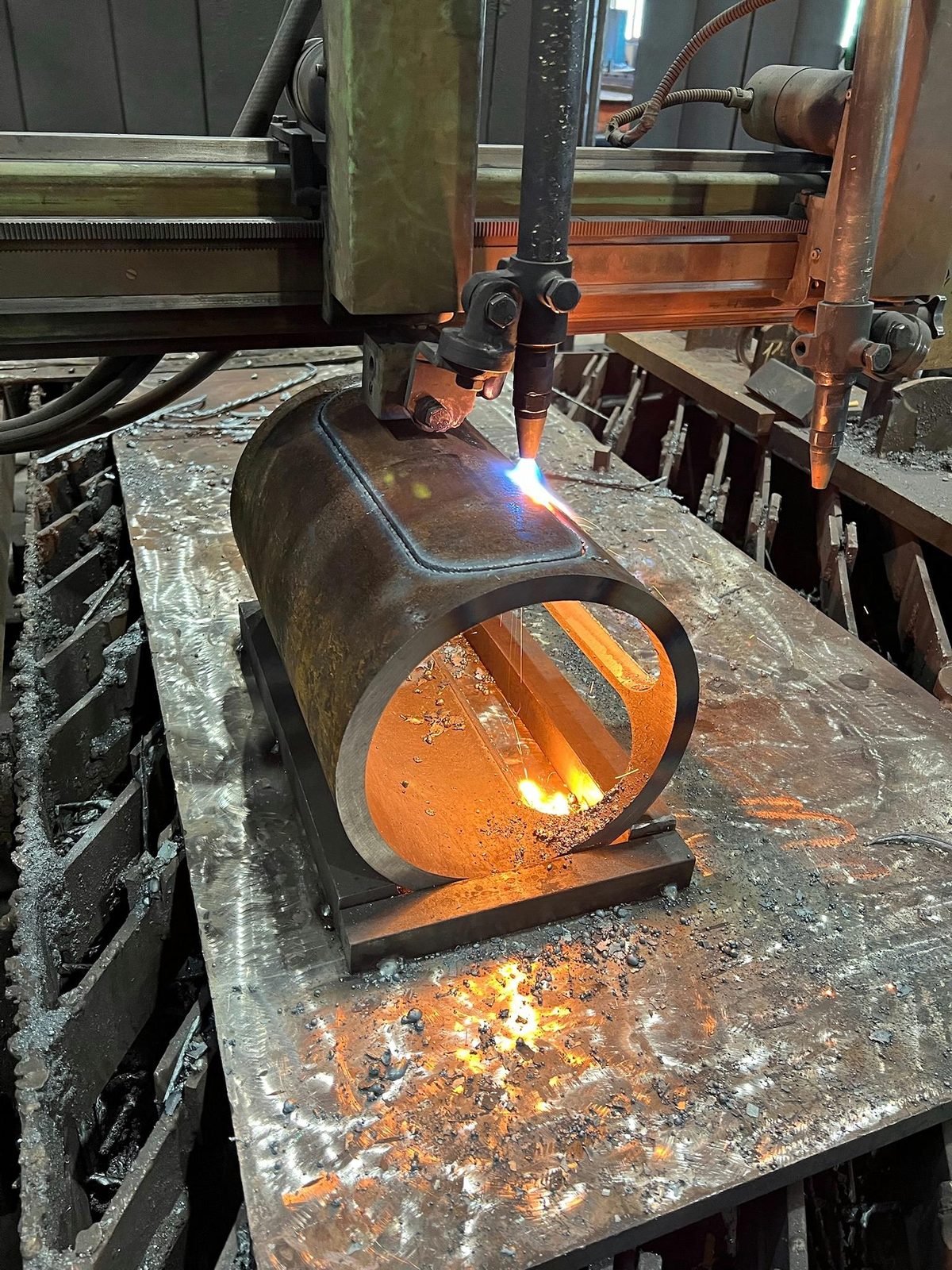

ЧПУ-вырез трубного контура
Точно вырезанный контур в толстостенной стальной трубе – сразу готовый к сварке.

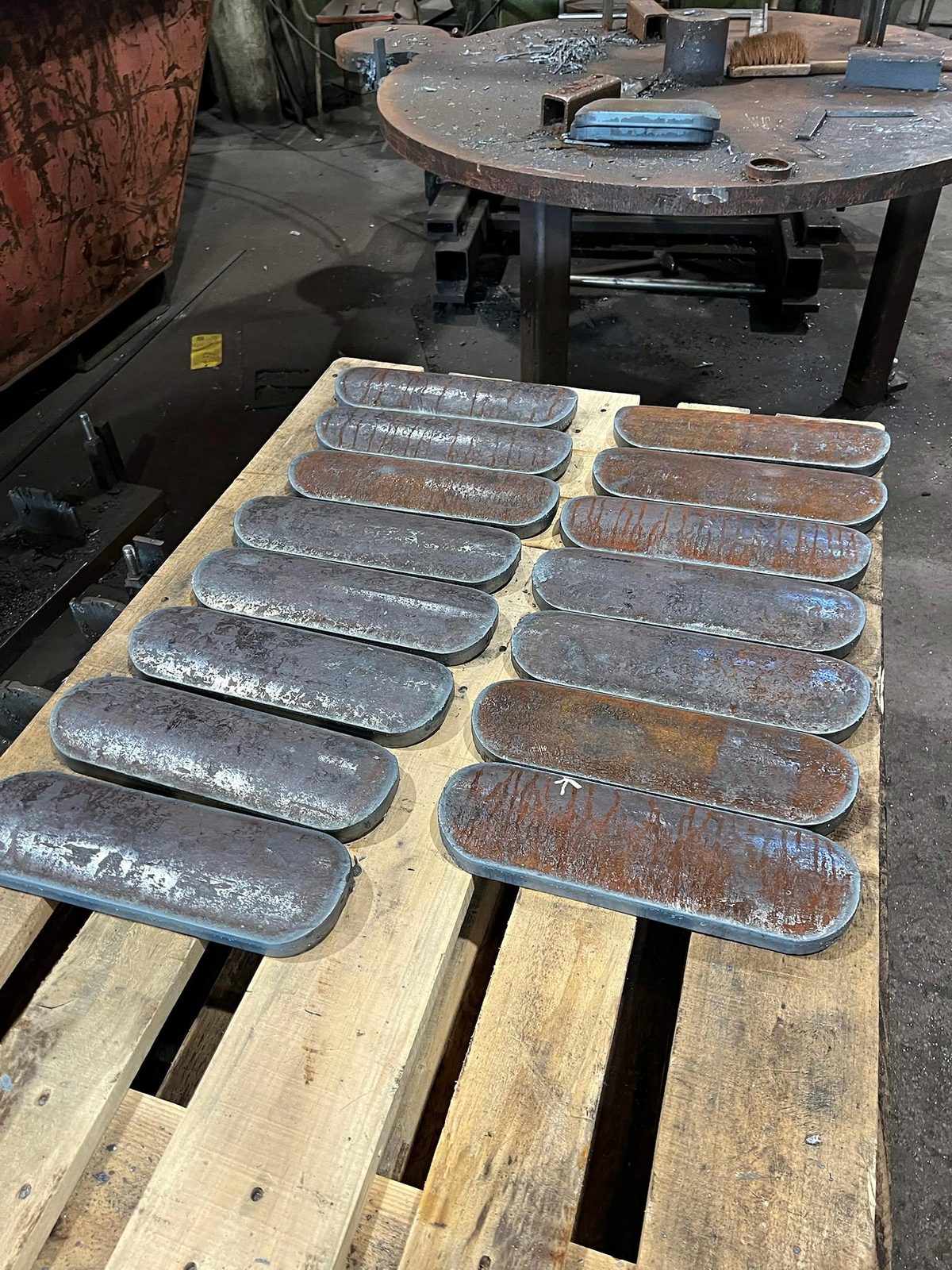

Газокислородный раскрой S355 – контрактное производство
ЧПУ-газокислородный раскрой труб для металлоконструкций – серия и отдельная деталь на одной установке.
Узнать больше
Нержавеющая сталь, мелкозернистая конструкционная сталь или износостойкий лист?
Для 3D-вырезов до 30 мм: плазменная резка
Если вашему проекту нужны нержавеющая сталь, мелкозернистая конструкционная сталь, износостойкий лист или сложные 3D-геометрии – и толщина стенки до 30 мм – наша ЧПУ-плазменная резка труб будет более точным выбором.
Посмотреть 3D-плазменную резку труб
Контакт
Ваш проект — напрямую из региона
Отправьте нам запрос на контрактное производство, металлоконструкции или специальное машиностроение — мы свяжемся с вами в ближайшее время.
Ваш трубный проект в опытных руках.
Пришлите нам файл STEP/STP плюс технический чертёж – мы проверим технические возможности и лично вас проконсультируем. Оперативно, напрямую, необязывающе.
